ADV7401KSTZ-140 دليل وحدة فك ترميز الفيديو: الميزات والتطبيقات والمواصفات ووراء البيانات

يشرح هذا الدليل كل ما تحتاج لمعرفته حول ADV7401KSTZ-140.إنه يعمل مع العديد من معايير الفيديو مثل تنسيقات NTSC و PAL و HD مثل 720p و 1080i.كما أنه يتعامل مع الرسومات عالية الدقة حتى 1280 × 1024. مع محولاتها السريعة ، وخيارات الإخراج المرنة ، ودعم مدخلات الفيديو الرقمية مثل HDMI ، فإن هذه الشريحة مثالية للاستخدام في أجهزة التلفزيون ، وجهاز العرض ، وأنظمة AV ، ومسجلات الفيديو.هذا الدليل يمر بك من خلال ميزاته ، وكيفية عمله ، وكيفية إعداده ، وأين يمكن استخدامه.

كتالوج

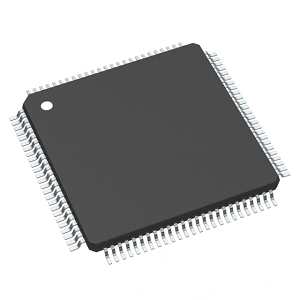

ADV7401KSTZ-140 نظرة عامة

ال ADV7401KSTZ-140 هو وحدة فك ترميز فيديو متطورة ورسومات RGB من الأجهزة التناظرية ، مصممة للتعامل مع تنسيقات الفيديو المختلفة بما في ذلك PAL و NTSC و Secam ، وتحويلها إلى تنسيق رقمي ITU-R BT.656.تبرز هذه الشريحة لقدرتها على فك تشفير إشارات الفيديو RGB/YPRPB وترقيم رسومات RGB مع قرارات تصل إلى 1280 × 1024 عند 75 هرتز (SXGA).يتم تمكينه بأربعة ADC 10 بت التي تعمل بمعدلات أخذ العينات تصل إلى 140 ميجاهرتز ، مما يضمن إخراج الفيديو عالي الجودة للتطبيقات الصعبة.تتضمن عائلة ADV7401 العديد من الطرز مثل ADV7401BSTZ-110 و ADV7401BSTZ-80 ، والتي تدعم معدلات أخذ العينات المنخفضة الحد الأقصى ADC من 110 ميغاهيرتز و 80 ميغاهيرتز على التوالي ، مما يسمح باختيار نموذج يتماشى مع متطلبات حلها وأداءها المحددة.هذه المرونة تجعل من سلسلة ADV7401 سلسلة Premier التي تتطلب إمكانيات قوية لمعالجة الفيديو.

إذا كنت تتطلع إلى تعزيز تشكيلة منتجاتك من خلال فك تشفير الفيديو عالي الأداء ، فإننا نوصي بشدة بتقديم طلب كبير معنا لـ ADV7401KSTZ-140.

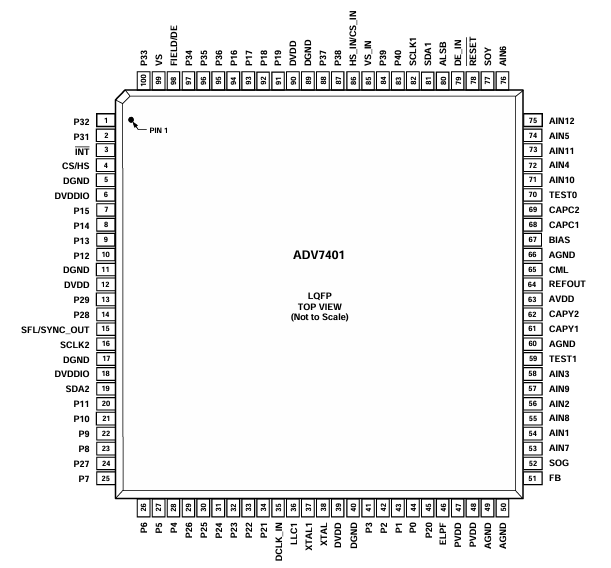

ADV7401KSTZ-140 تكوين دبوس

رقم الدبوس	ذاكري	يكتب	وظيفة
5 ، 11 ، 17 ، 40 ، 89	DGND	ز	أرض رقمية.
49 ، 50 ، 66	agnd	ز	الأرض التناظرية.
6 ، 18	DVDDIO	ص	الجهد الرقمي I/O العرض (3.3 فولت).
12 ، 39 ، 90	DVDD	ص	الجهد الرقمي لتوريد الأساس (1.8 فولت).
63	AVDD	ص	الجهد التناظرية العرض (3.3 فولت).
47 ، 48	PVDD	ص	PLL Supply Voltage (1.8 V).
51	FB	أنا	إدخال تبديل سريع الإدخال.مفاتيح دبوس هذا بين CVBs و RGB الإشارات التناظرية.
54 ، 56 ، 58 ، 72 ، 74 ، 76 ، 53 ، 55 ، 57 ، 71 ، 73 ، 75	AIN1 إلى AIN12	أنا	قنوات إدخال الفيديو التناظرية.
42 ، 41 ، 28 ، 27 ، 26 ، 25 ، 23 ، 22 ، 10 ، 9 ، 8 ، 7 ، 94 ، 93 ، 92 ، 91	p2 إلى p9 ، p12 إلى p19	س	ميناء إخراج البكسل بالفيديو.
33 ، 32 ، 31 ، 30 ، 29 ، 24 ، 14 ، 13	p22 إلى p29	أنا/س	ميناء إدخال الفيديو/الإخراج.
44 ، 43 ، 21 ، 20 ، 45 ، 34 ، 2 ، 1 ، 100 ، 97 ، 96 ، 95 ، 88 ، 87 ، 84 ، 83	p0 to p1 ، p10 to p11 ، p20 to p21 ، p31 to p40	أنا	ميناء إدخال البكسل بالفيديو.
3	int	س	مقاطعة.يمكن أن يكون هذا الدبوس نشطًا منخفضًا أو نشطًا. عندما تتغير بتات حالة SDP/CP هذه المشغلات.مجموعة الأحداث التي يؤدي إلى المقاطعة تحت عنصر تحكم المستخدم.
4	HS/CS	س	HS عبارة عن إشارة إخراج التزامن أفقي (SDP و أوضاع CP).CS هي إشارة التزامن مركب رقمي (ويمكن أن تكون تم تحديده أثناء وجوده في وضع CP).
99	مقابل	س	إشارة خرج التزامن العمودي (SDP و CP أوضاع).
98	الحقل/دي	س	إشارة إخراج مزامنة الحقل (جميع الفيديو المتشابك أوضاع).يمكن أيضًا تمكين هذا التعريف الشخصي كإشارة تمكين البيانات (DE) في وضع CP للسماح بالاتصال المباشر بـ HDMI/DVI TX IC.
81 ، 19	SDA1 ، SDA2	أنا/س	I²C PORT DATA DATA DATION DIN.SDA1 هي البيانات الخط لمنفذ التحكم و SDA2 هو خط البيانات لإعادة استعراض VBI ميناء.
82 ، 16	SCLK1 ، SCLK2	أنا	I²C Port Serial Clock Inport (معدل الساعة القصوى من 400 كيلو هرتز). SCLK1 هو خط الساعة لمنفذ التحكم و SCLK2 هو خط الساعة ل منفذ قراءة بيانات VBI.
80	alsb	أنا	يختار هذا الرقم التعريف الشخصي عنوان I²C لعنصر التحكم ADV7401 و VBI منافذ إعادة الاضطراب.تعيين ALSB على المنطق 0 يعين العنوان لكتابة إلى منفذ التحكم في 0x40 وعنوان إعادة الاضطراب لمنفذ VBI من 0x21.alsb ضبط على المنطق العالي يعين العنوان للكتابة للتحكم في منفذ 0x42 و عنوان القراءة لمنفذ VBI من 0x23.
78	إعادة ضبط	أنا	إدخال إعادة تعيين النظام ، انخفاض نشط.الحد الأدنى لنبض إعادة تعيين منخفض مطلوب عرض 5 مللي ثانية لإعادة ضبط الدوائر ADV7401.
36	LLC1	س	LLC1 عبارة عن ساعة إخراج مقفلة للخط لبيانات البكسل (المدى هو 12.825 ميغاهيرتز إلى 140 ميغاهيرتز لـ ADV7401KSTZ-140 ؛ 12.825 ميغاهيرتز إلى 110 ميغاهيرتز لـ ADV7401BSTZ-110 ؛12.825 MHz إلى 80 MHz لـ ADV7401BSTZ-80).
38	xtal	أنا	دبوس الإدخال إلى بلورة 28.63636 ميغاهيرتز ، أو يمكن أن يكون يفرط في الإفراط في الحصول على مصدر مذبذب الساعة 3.3 فولت 28.63636 ميغاهيرتز إلى الساعة و ADV7401.
37	xtal1	س	يتصل هذا الدبوس بالبلورة 28.63636 MHz أو يسمح استخدام اتصال إلى مذبذب الساعة 3.3 فولت 28.63636 ميغاهيرتز لاستخدامه كملف الساعة لـ ADV7401.في الوضع البلوري ، يجب أن تكون البلورة أساسية.
46	ELPF	س	يجب توصيل مرشح الحلقة الخارجية الموصى به هذا PIN ELPF.
70	Test0	NC	يجب ترك هذا الدبوس غير متصل أو مرتبط بدلاً من ذلك إلى agnd.
59	Test1	س	يجب أن يترك هذا الدبوس غير متصل.
15	SFL/sync_out	س	قفل تردد الحامل الفرعي (SFL).يحتوي هذا الدبوس على ملف دفق الإخراج التسلسلي الذي يمكن استخدامه لقفل تردد الحامل الفرعي عندما يتم توصيل هذا وحدة فك الترميز بأي تشفير فيديو رقمي للأجهزة التناظرية. Sync_out هي إشارة إخراج Sync المزامنة المتاحة فقط في وضع CP.
64	إعادة	س	إخراج مرجع الجهد الداخلي.
65	CML	س	دبوس مستوى الوضع المشترك (CML) ل ADCs الداخلية.
61 ، 62	Capy1 ، Capy2	أنا	شبكة مكثف ADC.
68 ، 69	CAPC1 ، CAPC2	أنا	شبكة مكثف ADC.
67	تحيز	س	إعداد التحيز الخارجي دبوس.قم بتوصيل الموصى بها المقاوم (1.35 كيلوتر) بين الدبوس والأرض.
86	HS_IN/CS_IN	أنا	يمكن تكوينه في وضع CP ليكون إما HS رقمي إشارة الدخل أو إشارة إدخال CS الرقمية المستخدمة لاستخراج التوقيت في 5 سلك أو 4-ware وضع RGB.
85	vs_in	أنا	مقابل إشارة الدخل.تستخدم في وضع CP لوضع توقيت 5 سلك.
79	de_in	أنا	تمكين البيانات إشارة الدخل.تستخدم في مدخلات رقمية 24 بت وضع المنفذ (على سبيل المثال ، معالجة بيانات RGB 24 بت من DVI RX IC).
35	dclk_in	أنا	إشارة الدخل على مدار الساعة.يستخدم في وضع الإدخال الرقمي 24 بت (على سبيل المثال ، معالجة بيانات RGB 24 بت من DVI RX IC) وأيضًا في وضع إدخال CVBS الرقمي.
52	سوج	أنا	مزامنة على المدخلات الخضراء.تستخدم في وضع المزامنة المضمنة.
77	الصويا	أنا	مزامنة على مدخلات LUMA.تستخدم في وضع المزامنة المضمنة.

ADV7401KSTZ-140 ميزات

• تحويل تمثيلي عالي السرعة إلى الرقمية: تم تجهيز ADV7401KSTZ-140 بأربعة محولات تمثيلية إلى رقمية من 10 بت (ADCs) التي يمكن أن تعمل بمعدلات أخذ العينات تصل إلى 140 ميغاهيرتز.تتيح لها هذه الإمكانية ترقيم إشارات الفيديو عالية الدقة بشكل فعال ، مما يجعلها مناسبة لتطبيقات معالجة الفيديو المتقدمة.

• متعددة الإدخال التناظرية متعددة الاستخدامات: يتميز هذا الجهاز بمضاعفة إدخال تمثيلية من 12 قناة والتي تتضمن دعم SCART Fast Blank.تسمح هذه الوظيفة بالتبديل بين مختلف مصادر الفيديو التناظرية بسلاسة ، واستيعاب متطلبات المدخلات المتنوعة لأنظمة الفيديو.

• دعم شامل للفيديو القياسي: يدعم ADV7401KSTZ-140 مجموعة واسعة من معايير ألوان الفيديو ، بما في ذلك NTSC و PAL و Secam.يمكنه أيضًا معالجة تنسيقات مكونات مكونات مثل 525p و 625p و 720p و 1080i ، مما يضمن التوافق مع مختلف تنسيقات الفيديو والفيديو العالمية.

• رقمنة الرسومات: قادر على ترقيم رسومات RGB حتى قرارات 1280 × 1024 عند 75 هرتز (SXGA) ، يعد ADV7401KSTZ-140 مثاليًا للتطبيقات التي تتطلب معالجة الرسومات عالية الدقة ، مثل أنظمة المراقبة المتقدمة واللافتات الرقمية.

• تحويل مساحة الألوان المتقدمة: يتضمن الجهاز مصفوفة تحويل مساحة ملونة 3 × 3 تسهل التحويل المرن بين مساحات الألوان المختلفة ، مثل YCRCB إلى RGB والعكس بالعكس.هذه الميزة رائعة للحفاظ على دقة اللون وجودة في تطبيقات الوسائط المتعددة.

• منفذ الإدخال الرقمي: يتضمن ADV7401KSTZ-140 منفذ إدخال رقمي 24 بت يدعم البيانات من ICS DVI/HDMI.تعزز هذه الميزة توافق الشريحة مع مصادر الفيديو الرقمية الحديثة ، مما يتيح دمجها في مجموعة واسعة من أنظمة الوسائط المتعددة الرقمية.

• واجهات الإخراج القابلة للبرمجة : يوفر واجهة إخراج قابلة للبرمجة يمكن ضبطها على 12 بت 4: 4: 4 أو 8 بت 4: 2: 2 تنسيقات إخراج البيكسل المزدوجة (DDR).تضمن هذه المرونة أن يكون المخرج مصممًا لتلبية احتياجات التطبيق المحددة ، سواء بالنسبة لمعدات البث أو الإلكترونيات.

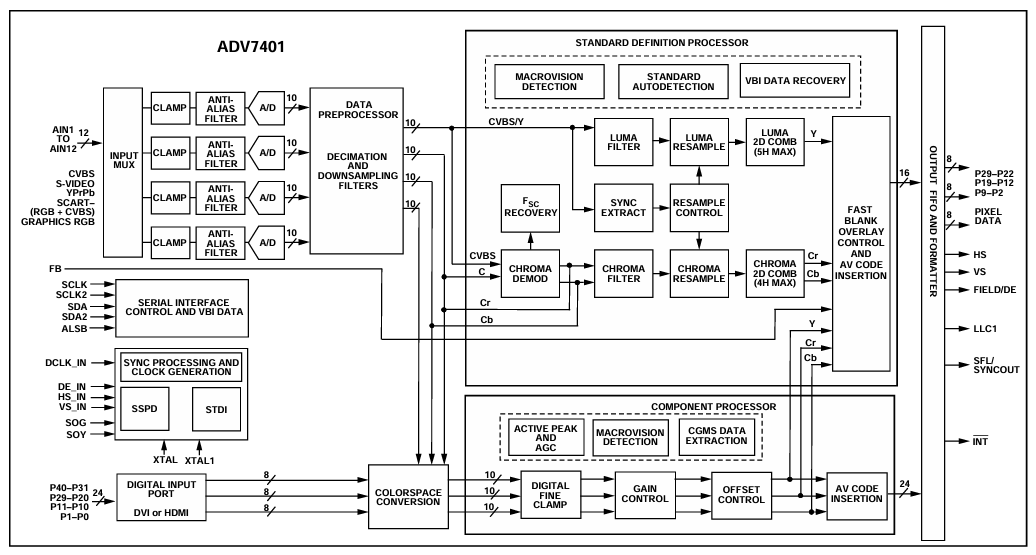

ADV7401KSTZ-140 BLOCK DIAGRAM

مخطط ADV7401KSTZ-140 يوضح الكتل الوظيفية الداخلية لهذا وحدة فك ترميز الفيديو المتقدمة ومزمع الأرقام ، مع تسليط الضوء على كيفية معالجة العديد من إشارات الفيديو التناظرية في الإخراج الرقمي.تدعم الشريحة تنسيقات إدخال متعددة مثل CVBsو S-Videoو YPBPR، و RGB، كل ما تم توجيهه من خلال MUX الإدخال الذي يختار بين المدخلات التناظرية الـ 12 (AIN1 إلى AIN12).كل إشارة محددة تمر عبر المشبك و مرشح مكافحة Alias لإعداد إشارة الرقمنة بواسطة أحد المحولات التناظرية إلى الرقمية 10 بت المدمجة (A/D).

بمجرد ترقيمها ، تتم معالجة الإشارات في المعالج المسبق للبياناتبما في ذلك التحلل و مرشحات الانخفاض لتقليل معدلات البيانات وإعداد الإشارات لمزيد من المعالجة الرقمية.اعتمادًا على نوع الإدخال ، يمكن معالجة الفيديو من خلال إما معالج التعريف القياسي أو معالج مكون.ال SD المعالج تعامل الإشارات المركبة و S-Video ، وأداء المهام مثل تشكيل Chromaو تصفية LUMA و Chromaو مشط تصفية، و إعادة أخذ عينات، ضمان فصل واضح لمكونات اللمعان والكروم.ويشمل أيضًا وظائف مثل اكتشاف Macrovision و استعادة بيانات VBI.

للفيديو المكون ، معالج مكون مسؤول عن عمليات مثل السيطرةو تصحيح الإزاحة، و ذروة نشطة و AGC التعديلات.ويشمل CGMS و Macrovision الكشف عن البيانات لامتثال حماية النسخ.بالإضافة إلى ذلك ، هناك Colorspace تحويل للتكيف YCBCR أو RGB إشارات إلى تنسيق الإخراج المطلوب.جميع الإشارات المعالجة تتلاقى في الإخراج FIFO و التنسيق، حيث يتم محاذاة وتنسيق ومزامنة قبل الإخراج كبيانات بكسل رقمية جنبا إلى جنب مع إشارات المزامنة مثل HSو مقابلو الحقل/ديوآخرون.يُظهر الرسم البياني أيضًا الدعم DVI أو HDMI الإدخال عبر منفذ رقمي 8 بت ومدمج مسلسل التحكم في الواجهة للاتصال والتكوين.

ADV7401KSTZ-140 المواصفات

يكتب	المعلمة
الشركة المصنعة	أجهزة التناظرية Inc.
التغليف	صينية
حالة الجزء	نشيط
وظيفة	فك التشفير ، مُخطئ
التطبيقات	فيديو المستهلك
المعايير	ITU-R BT.656 ، NTSC ، PAL ، SECAM
واجهة التحكم	مسلسل
الجهد - العرض	1.65V ~ 3.6V
نوع التثبيت	جبل السطح
حزمة / حالة	100 رطل
حزمة جهاز المورد	100 lqfp (14x14)
رقم المنتج الأساسي	ADV7401

ADV7401KSTZ-140 تطبيقات

أجهزة تلفزيون عالية الدقة (HDTVS)

يتم استخدام ADV7401KSTZ-140 في أنواع مختلفة من HDTVs ، بما في ذلك طرز LCD و DLP ™ والبلازما و CRT ، لفك تشفير ومعالجة مجموعة واسعة من إشارات الفيديو.إن قدرتها على التعامل مع معايير البث المتعددة وتنسيقات تجعلها مكونًا مهمًا لضمان توافق واسع وإخراج الفيديو عالي الجودة في تقنية التلفزيون.

أجهزة العرض

يعد وحدة فك ترميز الفيديو جزءًا لا يتجزأ في كل من أجهزة العرض LCD و DLP ، حيث يعزز إمكانيات معالجة الفيديو.إنه يمكّن أجهزة العرض من تقديم محتوى عالي الدقة بدقة ، مما يجعله مثاليًا لكل من إعدادات المسرح المنزلي وبيئات العرض التقديمي المهني.

مربعات أعلى (STBs) مع مسجل الفيديو الشخصي (PVR)

في مربعات المجموعة ، يسهل ADV7401KSTZ-140 فك تشكيل تنسيقات الفيديو المختلفة ، لعرض المحتوى وتسجيله من مصادر مختلفة.تدعم هذه الميزة وظائف مسجلات الفيديو الشخصية وخيارات المشاهدة والتسجيل المرنة.

أجهزة استقبال Video Audio (AVRS)

تعزز الشريحة أجهزة استقبال الصوت والفيديو من خلال دمج إمكانيات فك تشفير الفيديو القوية مع إدارة الصوت.هذا التكامل مفيد لـ AVRs المستخدمة في أنظمة الترفيه المنزلية ، حيث يوفر تجربة صوتية وفيديو سلسة في جهاز واحد.

محولات المسح الضوئي متعدد الأشكال

يتم استخدام ADV7401KSTZ-140 في محولات المسح المتعدد الأشكال للمساعدة في تحويل إشارات الفيديو بين التنسيقات والقرارات المختلفة.هذا التطبيق رائع لضمان التوافق والحفاظ على جودة الفيديو عبر تقنيات ومعايير العرض المختلفة.

مسجلات DVD مع دعم إدخال المسح التدريجي

في مسجلات DVD ، يلعب ADV7401KSTZ-140 دورًا من خلال فك تشفير وترقيم إشارات الفيديو الواردة ، مما يدعم مدخلات المسح التقدمي.تتيح هذه الإمكانية مسجلات DVD لالتقاط وتخزين محتوى الفيديو عالي الجودة ، مما يعزز جودة التسجيل الإجمالية.

ADV7401KSTZ-140 أجزاء مماثلة

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV741ABSTZ-110

ADV7401KSTZ-140 خطوات البرمجة

1. حدد الوضع الأساسي المناسب (Prim_Mode) ومعيار الفيديو (VID_STD): يعد الوضع الأساسي والاختيار القياسي للفيديو أمرًا مهمًا لأنه يحدد كيف يفسر ADV7401KSTZ-140 إشارة الفيديو الواردة.يحدد سجل Prim_Mode التنسيق الأساسي لإدخال الفيديو (على سبيل المثال ، NTSC ، PAL) ، بينما يحدد سجل VID_STD التفاصيل القياسية (على سبيل المثال ، 525i ، 625i).يضمن تعيين هذه السجلات بشكل صحيح أن وحدة فك ترميز الفيديو يمكنها التعامل مع السمات المحددة لإشارة الإدخال ، مثل معدل الإطارات والدقة.

2. تكوين ساعة المزلاج (latch_clk): يعد إعداد ساعة المزلاج أمرًا مهمًا لمزامنة معالجة بيانات الفيديو.من خلال برمجة سجل latch_clk ، يمكنك ضبط توقيت مزلاج البيانات لمطابقة تردد ساعة البكسل في مقطع الفيديو الإدخال.هذه الخطوة مهمة للتأكد من أن وحدة فك ترميز الفيديو تلتقط ومعالجة كل بكسل بشكل صحيح في الوقت المناسب ، وتجنب مشكلات التوقيت أو فساد البيانات.

3. اضبط نسبة مقسم PLL: تتضمن هذه الخطوة ضبط نسبة مقسم PLL (الحلقة المحفوظة) يدويًا لإنشاء إخراج ساعة البكسل الصحيح من تردد إدخال معين.من خلال تمكين التحكم اليدوي (PLL_DIV_MAN_EN) وبرمجة PLL_DIV_RATIO ، يمكنك ضبط ساعة بكسل الإخراج لمطابقة الاحتياجات المحددة لشاشة العرض أو نظام المعالجة الإضافي.يعد هذا التحكم الدقيق جيدًا للحفاظ على سلامة الإشارة والمزامنة عبر سلسلة معالجة الفيديو الخاصة بك.

4. تكوين إعدادات مضخة VCO و PLL: يعد تعيين نطاق VCO (المذبذب الذي يسيطر عليه الجهد) وضبط مضخة شحن PLL أمرًا مهمًا لتثبيت تواتر ساعة بكسل تم إنشاؤه.تتيح لك سجلات VCO_RANGE و PLL_QPUMP تحسين أداء PLL في ظل ظروف التشغيل المختلفة ، مما يضمن أن ساعة الإخراج تظل مستقرة وضمن المواصفات اللازمة لفك تشفير الفيديو الموثوق.

5. اضبط طول الخط الحرة (FR_LL): في المواقف التي يتم فيها فقدان إدخال الفيديو أو مقاطعة ، يساعد إعداد طول الخط الحرة في الحفاظ على إخراج ثابت عن طريق تحديد طول الخط في وضع المدى الحر.من خلال حساب سجل FR_LL وإعداده استنادًا إلى فترة الخط المتوقع ، يمكن لـ ADV7401KSTZ-140 مواصلة إخراج إطارات الفيديو مع توقيت صحيح ، وهو أمر جيد للتطبيقات التي تتطلب وجود فيديو ثابت.

ADV7401KSTZ-140 مزايا

توافق التنسيق متعدد الاستخدامات

تبرز ADV7401KSTZ-140 لقدرتها على دعم مجموعة واسعة من معايير الفيديو بما في ذلك تنسيقات NTSC و PAL و SECAM وتنسيقات عالية الدقة مثل 720p و 1080i.يمكنه التعامل مع رسومات RGB حتى دقة SXGA.يسمح هذا التوافق الواسع باستخدام الشريحة في تطبيقات متنوعة دون القلق بشأن قيود التنسيق.

معالجة الفيديو عالية الجودة

مزود بأربعة ADC 10 بت التي يمكنها تذوق ما يصل إلى 140 ميجاهرتز ، يضمن ADV7401KSTZ-140 معالجة الفيديو عالية الجودة.تتيح لها هذه الإمكانية التقاط إشارات الفيديو وتحويلها بوضوح محسّن ودقة اللون ، مما يوفر استنساخ فيديو متفوق.هذا مفيد في التطبيقات التي تكون جودة الفيديو مهمة ، كما هو الحال في التصوير الطبي ، والبث عالي الدقة ، وأنظمة المراقبة الأمنية.

تصميم النظام المبسط

من خلال دمج كل من فك تشفير الفيديو ووظائف رقمنة رسومات RGB في شريحة واحدة ، يقوم ADV7401KSTZ-140 بتبسيط تصميم النظام العام.يقلل هذا التكامل من عدد المكونات المطلوبة في مرحلة التصميم ، مما يؤدي إلى وفورات في التكاليف من حيث المواد والتجميع.كما أنه يعزز موثوقية النظام بسبب عدد أقل من الترابط ونقاط الفشل المحتملة ، مما يجعله حلاً فعالًا لأنظمة الوسائط المتعددة المعقدة.

خيارات الإخراج المرنة

يوفر الجهاز واجهات إخراج مرنة ، قادرة على دعم كلا من 12 بت 4: 4: 4 و 8 بت 4: 2: 2 تنسيقات البيكسل المزدوجة (DDR).تتيح هذه المرونة تخصيص تنسيق الإخراج استنادًا إلى متطلبات التطبيق المحددة الخاصة بهم ، سواء كانت بحاجة إلى دقة عالية الألوان للافتات الرقمية أو تنسيقات البكسل المحسنة لواجهات الفيديو.تضمن هذه القدرة على التكيف أن ADV7401KSTZ-140 يمكن استخدامها بشكل فعال عبر مختلف الاستخدامات النهائية.

أداء موثوق به في ظروف مختلفة

تم تصميمه للعمل ضمن نطاق درجة الحرارة الصناعية من -40 درجة مئوية إلى +85 درجة مئوية ، تم تصميم ADV7401KSTZ-140 لأداء موثوق في مجموعة واسعة من الظروف البيئية.هذه المتانة تجعلها مناسبة للاستخدام في التطبيقات الخارجية والإعدادات الصناعية والسيناريوهات الأخرى التي تشكل فيها تقلبات درجة الحرارة مصدر قلق.يمكنك الاعتماد على الجهاز للحفاظ على أداء ثابت ، بغض النظر عن التحديات الحرارية التي قد تنشأ في البيئات التشغيلية.

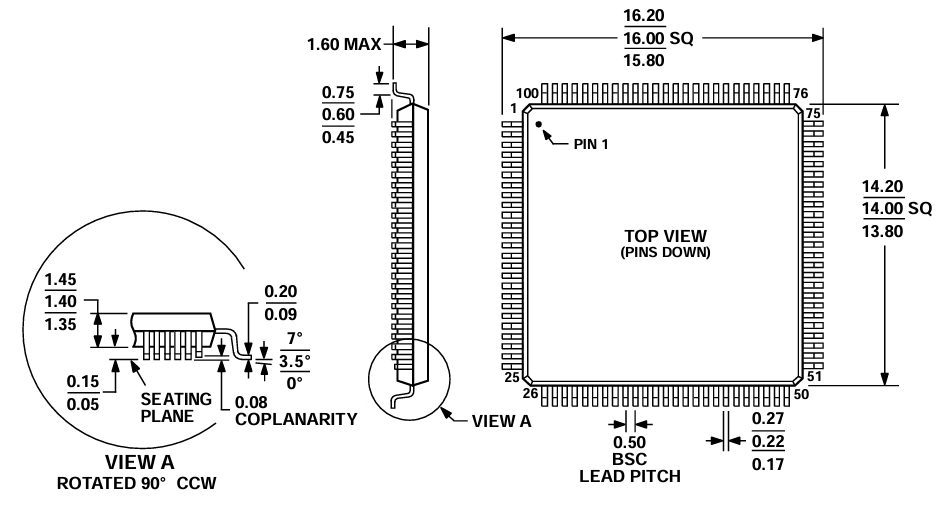

ADV7401KSTZ-140 أبعاد التغليف

أبعاد الحزمة

المعلمة	البعد (مم)
حجم الجسم (نموذجي)	14.00 × 14.00
حجم الجسم (دقيقة - كحد أقصى)	13.80 - 14.20
إجمالي فترة الرصاص (دقيقة - كحد أقصى)	15.80 - 16.20
ارتفاع الحزمة (الحد الأقصى)	1.6
ارتفاع الجسم (دقيقة - كحد أقصى)	1.35 - 1.45
عرض الرصاص (دقيقة - كحد أقصى)	0.17 - 0.27
الملعب الرصاص (التباعد الأساسي)	0.5
ارتفاع المواجهة	0.05 - 0.15
نطاق زاوية الرصاص	0 ° - 7 °
قيادة Coplanarity (الحد الأقصى)	0.08

حزمة الخطوط العريضة

ADV7401KSTZ-140 الشركة المصنعة

ADV7401KSTZ-140 عبارة أجهزة التناظرية Inc.، قائد مشهور في صناعة أشباه الموصلات.تشتهر الأجهزة التناظرية بابتكارها وموثوقيتها ، في تطوير وإنتاج مجموعة واسعة من الدوائر المتكاملة لتطبيقات معالجة الإشارات.تضمن خبرة الشركة أن ADV7401KSTZ-140 قادرة على تقديم فك تشفير الفيديو عالي الأداء ، ودعم مجموعة متنوعة من تنسيقات الفيديو ومعاييرها لتطبيقات الوسائط المتعددة.

خاتمة

يبرز ADV7401KSTZ-140 كحل قوي ومرن للمطالبة بمهام معالجة إشارة الفيديو.بدعم من معايير الفيديو العالمية المتعددة ، ورقمنة RGB عالية الدقة ، وتنسيقات الإخراج القابلة للبرمجة ، والتشغيل عبر نطاقات درجة الحرارة الصناعية ، فإنه يقدم الموثوقية والأداء في كل من المستهلكين والمهنيين.سواء كان ذلك لتعزيز أنظمة الوسائط المتعددة أو تبسيط بنية التصميم أو ضمان التوافق عبر تنسيقات مختلفة ، يوفر وحدة فك الترميز/الأرقام هذه فوائد.يظل ADV7401KSTZ-140 مكونًا متعدد الاستخدامات وجاهز في المستقبل لتطبيقات الفيديو المتكاملة.
