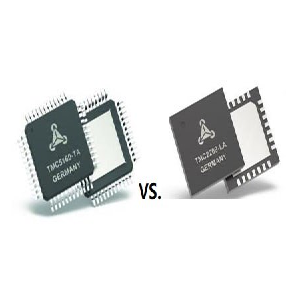

تحطيم الاختلافات: TMC5160 مقابل TMC2209 سائقي السائر

تم تصميم TMC2209 لتقديم أداء فائق الصدفة لمحركات السهول ثنائية الطور.يتم اختيار برنامج تشغيل المحرك هذا للتطبيقات التي يجب تقليل ضوضاء التشغيل.وفي الوقت نفسه ، فإن TMC5160 عبارة عن قوة بين وحدات التحكم في محرك السهول و ICS للسائقين ، وتتميز واجهات الاتصال التسلسلية المتقدمة.ستكشف هذه المقالة عن التناقضات بين TMC5160 و TMC2209 ، ويشمل الاستكشاف مراجعة شاملة لثباتها ، وحسابات مفصلة عن ميزاتها وتطبيقاتها وتكاملها السلس مع المكونات الأخرى.

كتالوج

نظرة عامة على TMC5160 و TMC2209

ال TMC2209، والمعروفة بتشغيلها الهادئ بشكل رائع ، مصممة لمحركات السائر ثنائية الطور.إنه متوافق مع السائقين السابقين مثل TMC2208 ، مما يتيح ترقيات بدون جهد.الميزة الأساسية لـ TMC2209 هي قدرتها على العمل بصمت ، مما يجعلها مثالية للتطبيقات ، وتقليل الضوضاء ، بما في ذلك الطابعات ثلاثية الأبعاد وآلات CNC على سطح المكتب.في المقابل ، و TMC5160 يضيء كوحدة تحكم محرك سائر قوية معترف بها لقدرات الاتصال التسلسلية.تتيح هذه الميزة تحكمًا متطورًا للغاية للمحرك ، ودعم عمليات أكثر تعقيدًا ومكلفة.إحدى السمات الرائعة لـ TMC5160 هي مولد المنحدر متعدد الاستخدامات ، مما يتيح تحديد المواقع التلقائية الهدف.هذا التكامل يقلل بشكل كبير من الحاجة إلى المعايرة اليدوية والتعديلات الدقيقة ، مما يعزز كفاءة سير العمل.

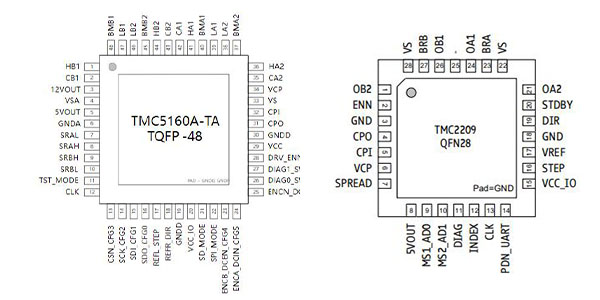

Pinout of TMC5160 و TMC2209

ميزات TMC5160 و TMC2209

ميزة TMC5160 والفائدة

تم تصميم TMC5160 لمحركات السهول ثنائية الطور مع تيارات لفائف تمتد من 1A إلى عدة عشرات من الأمبير ، مما يجعلها قابلة للتكيف مع العديد من الاستخدامات.سمات المفاتيح هي وحدة تحكم الحركة مع منحدر من ست نقاط ، وواجهة Step/DIR مع الاستيفاء الدقيق للخطوة ، والجهد التشغيل الذي يتراوح بين 8-60 فولت DC.توفر واجهات SPI و UART خيارات اتصال مرنة.بالإضافة إلى ذلك ، ترفع واجهة التشفير ومدخلات مفتاح المرجع المزدوج الدقة.يدعم TMC5160 دقة 256 خطوة صغيرة لكل خطوة كاملة ، مما يضمن حركة سلسة والتحكم الدقيق.

تقنية StealthChop2 تسهل العمليات الفائقة.يتم تقدير هذه السمة في البيئات التي يؤثر فيها التقليل من الضوضاء بشكل عميق على العمل أو اللعب أو العلاج.علاوة على ذلك ، فإن تقنيات التحكم المتقدمة في الحمل مثل DCSTEP و StallGuard2 و CoolStep تزيد من الأداء في ظل ظروف التقلب.إن إدراج الكبح السلبي ، ونظام الحماية الشامل ، والتعبئة المدمجة (TQFP48 أو QFN) يعزز تصميمه القوي والقابل للتكيف.هذه الميزات تجعل TMC5160 مناسبة لطيف واسع من التطبيقات التي تركز على الدقة ، من الأتمتة الصناعية إلى الطباعة ثلاثية الأبعاد عالية الأداء.

ميزة TMC2209 والفائدة

يلبي TMC2209 محركات السائر ثنائية الطور مع تيار ذروة يصل إلى 2.8A (2A RMS).يناسب تطبيقات أقل تطلبًا بالمقارنة مع TMC5160.على الرغم من انخفاض قدرتها الحالية ، فإن الميزات البارزة تشمل واجهة Step/DIR مع خطوات صغيرة قابلة للتكوين (8 ، 16 ، 32 ، أو 64) ، والنعومة من خلال الاستيفاء microplyer لضمان 256 خطوة صغيرة ، وتكنولوجيا StealthChop2 للتشغيل الصامت.

تعمل ضمن نطاق الجهد من 4.75-29 فولت العاصمة.تبسيط المقاومات الإحساس الداخلي التصميم عن طريق القضاء على ضرورة مكونات إضافية.تكمل الكبح السلبي والفرق الحرة بميزات الاستعداد لتوفير الطاقة والتي يتم استخدامها في تقليص استهلاك الطاقة الإجمالي.تفتخر IC أيضًا بالحماية والتشخيص الواسعة ، مما يضمن الموثوقية والمتانة.يوفر شكله المدمج ، الذي يتضمن سبيكة حرارية كبيرة ، إدارة حرارية فعالة ، مما يجعله مناسبًا للتطبيقات المحدودة والفضائية الحساسة حرارياً.

تؤكد البيانات التجريبية المستمدة من طابعات سطح المكتب ثلاثية الأبعاد كفاءة TMC2209 في تقليل استهلاك الطاقة أثناء دعم الأداء.يعرض هذا استعداده للمنزل وبيئات المكاتب الأصغر ، حيث تتبع كفاءة الطاقة الأسبقية بشكل متزايد.ومن المنظور المثير للاهتمام أن الأنظمة التي تتميز برامج تشغيل TMC2209 لا تظهر باستمرار إلا الضوضاء التشغيلية فحسب ، بل تحسن طول العمر أيضًا بسبب انخفاض الضغط الحراري ، مما يعكس توازنًا بين الأداء والاستدامة.

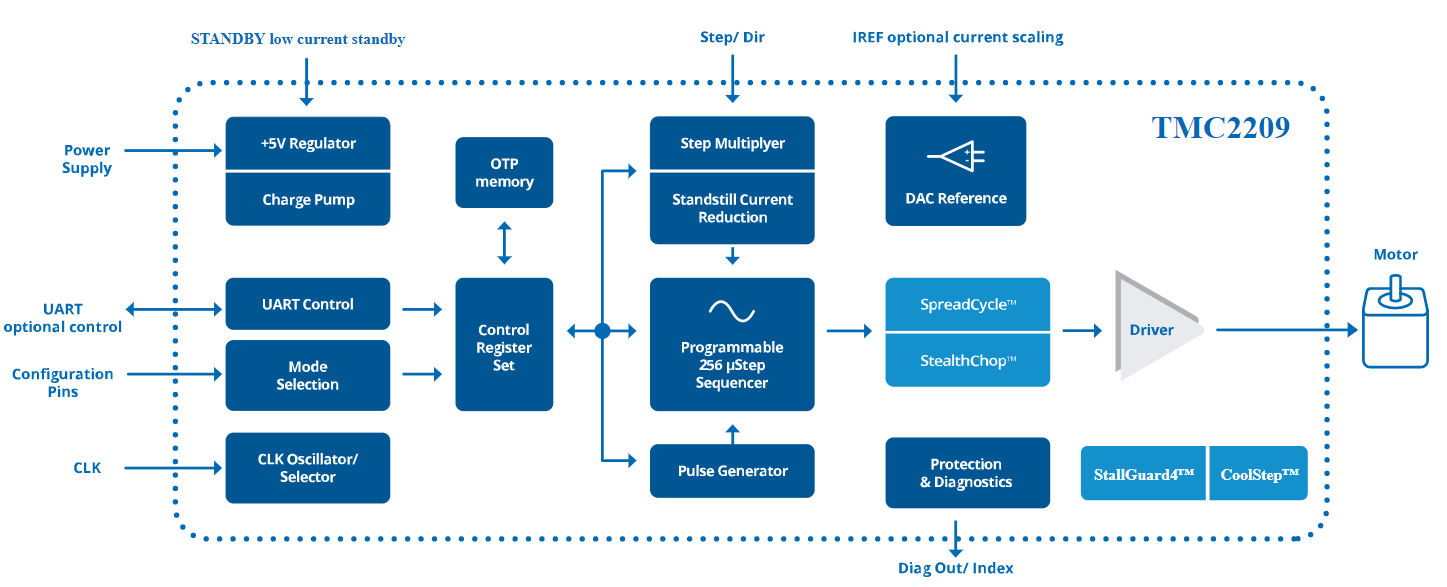

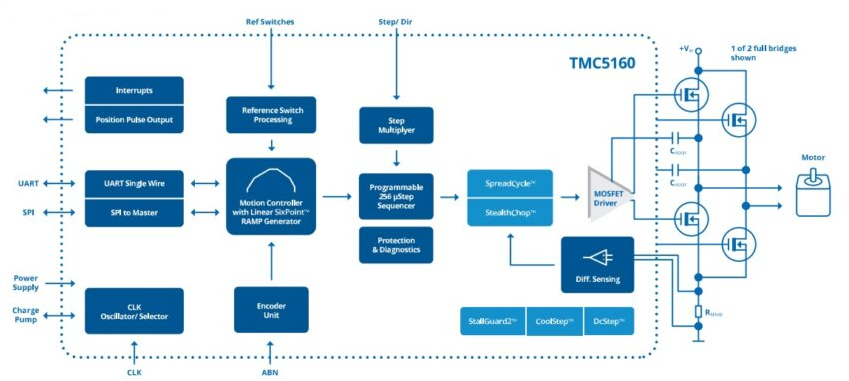

مخطط كتلة TMC5160 و TMC2209

يتفوق TMC5160 في تقديم حلول شاملة للتحكم في الحركة مع مراحل سائق MOSFET خارجية قوية والتنظيم الحالي من الدرجة الأولى.هذه السمات تجعلها مناسبة تمامًا لطائفة واسعة من التطبيقات ، بدءًا من الأنظمة التي تعمل بالبطاريات إلى حلول مضمونة عالية الدقة.من خلال تفسير المواضع المستهدفة ، يقوم TMC5160 بأتمتة حركة المحرك ويتضمن مجموعة من الميزات المتقدمة التي تضمن تشغيل حركي فعال ودقيق وهادئ.وبالمقارنة ، فإن TMC2209 رائع في السيناريوهات التي تتطلب ما يصل إلى 2A تيار المحرك لكل ملف.يستخدم الانتشار و StealthChop2 لتحسين أداء المحرك ، وتقليل ضوضاء المحرك وتقليل تبديد الطاقة الاستعداد.تؤدي هذه الكفاءة إلى دورات تصميم أقصر وجداول زمنية لتطوير المنتجات الأكثر تنافسية.

تطبيق TMC5160 و TMC2209

تطبيق TMC5160

في الروبوتات ، حيث توفر القدرات عالية الأداء العمود الفقري للحركات المعقدة المنسقة ، يثبت TMC5160 رائعًا للمهام الآلية.السيطرة الدقيقة التي توفرها يضمن أن الروبوتات تعمل بسلاسة.تستفيد محركات الأقراص الصناعية بشكل كبير من TMC5160 لأنها تدير التحكم في المحرك بأقل من ضوضاء وموثوقية استثنائية ، وتعزيز كفاءة وإنتاجية التشغيلية لآلات النسيج والخياطة ، ويوفر TMC5160 دقة لا مثيل لها ، مما يضمن مخرجات متسقة وخالية من العيوب.هذا الاتساق يرفع جودة المنتج وسرعة ، وهو أمر جيد في صناعة النسيج عالية التنافسية.تتطلب آلات التعبئة تحكمًا سلسًا للحركة للحفاظ على سلامة البضائع المعبأة.يوفر TMC5160 هذا النعومة ، وحماية جودة المنتج أثناء العبوة.

في أنظمة أتمتة المختبرات ، يضمن التحكم الدقيق في المحرك TMC5160 نتائج دقيقة وقابلة للتكرار ، وهي مهمة لموثونة البحث.الطابعات ثلاثية الأبعاد عالية السرعة ، التي تعتمد على السرعة والدقة لإنشاء نماذج أولية مفصلة والمنتجات النهائية بسرعة ، تجد TMC5160 مكونًا لا يقدر بثمن.الدقة المقدمة تدعم فعالية هذه الآلات المتقدمة.أنظمة التعامل مع السائل في كل من البيئات المختبرية والصناعية تستفيد من TMC5160 للتحكم الدقيق للسوائل.الحقول مثل الأدوية والتحليل الكيميائي الحيوي تتطلب تطبيقات عالية الدقة.

تستفيد الأجهزة الطبية من أداء TMC5160 الموثوق والتداخل الكهرومغناطيسي المنخفض لسلامة المريض وفعالية الجهاز.ترى أجهزة أتمتة المكاتب وظيفتها محسنة بسبب تشغيل TMC5160 الهادئ والتحكم الدقيق ، مما يخلق مساحة عمل أكثر ملاءمة.تستخدم أنظمة CCTV و ATMS و Pumps والصمامات جميعها TMC5160 ، مما يؤدي إلى تحسين وضوح المراقبة ، وموثوقية المعاملات المالية ، وإدارة السوائل الفعالة.يوضح كل من هذه التطبيقات فائدة TMC5160 الواسعة.

تطبيق TMC2209

تم تصميم TMC2209 من أجل التكامل السلس والكفاءة المتزايدة ، مما يجعله خيارًا مثاليًا لترقيات النظام والتصاميم الجديدة عبر مختلف المجالات.في الطابعات ثلاثية الأبعاد ، يتحول استهلاك الطاقة المنخفضة وتشغيله الهادئ عن طريق تقليل تكاليف التشغيل وتقليل تلوث الضوضاء.تستفيد أجهزة أتمتة المكاتب والمنزل بشكل كبير من التنفيذ والموثوقية المباشرة لـ TMC2209 ، مما يضيف إلى سهولة ووظائف الأنشطة اليومية.تحقق آلات النسيج التي تستخدم TMC2209 كفاءة تشغيلية أكبر وتواجه مشكلات في الصيانة أقل ، مما يؤدي إلى جودة منتج عالية باستمرار.

تكسب أنظمة CCTV من عملية TMC2209 الهادئة ، والتي تستخدم في الإعدادات التي يمكن أن تتداخل فيها ضوضاء الخلفية مع وضوح الصوت.تستخدم أجهزة الصراف الآلي TMC2209 لضمان أداء سلس وموثوق به ، وهو أمر رائع للمعاملات المالية الآمنة والفعالة.تستخدم أنظمة HVAC لجودة الهواء والراحة الداخلية ، والاستفادة من التحكم في المحركات الموفرة للطاقة في TMC2209 ، مما يعزز الراحة البيئية.ترى المعدات التي تعمل بالبطاريات تحسينات في كل من طول العمر والكفاءة بفضل الاستهلاك المنخفض للطاقة في TMC2209 ، مما يزيد من التطبيق العملي للأجهزة المحمولة واستدامتها.

دائرة تطبيق TMC5160 و TMC2209

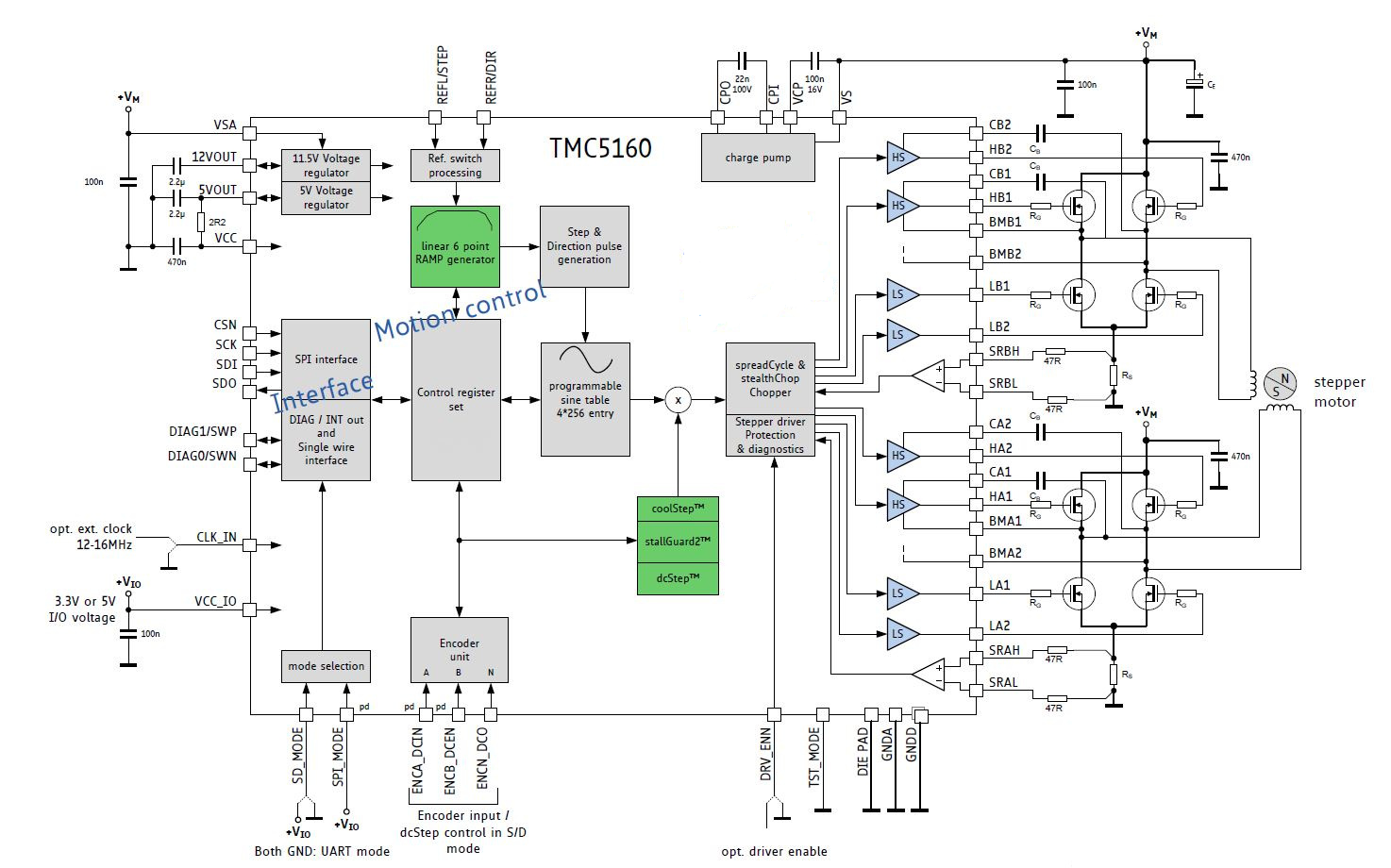

دائرة التطبيق TMC5160

يدمج TMC5160 منطق التحكم في المحرك ، مما يلغي ضرورة مشاركة البرامج الخارجية.يتميز هذا التصميم المعتمد ذاتيًا بمولد منحدر من ست نقاط ، ويعزز أداء المحرك.توفر ميزات مثل StealthChop و DCStep و CoolStep و StallGuard2 تحكمًا متعدد الاستخدامات وفعالة في المحرك.يدعم TMC5160 الفولتية العالية وتيارات السيارات ، وتفوق الأداء على الأسلوب مثل عائلات TMC2100 و TMC2130 و TMC5130.هذه التطورات تجعل TMC5160 مناسبة بشكل جيد للتطبيقات الصعبة ، حيث هناك حاجة إلى التحكم الدقيق والقدرة على التكيف.تستفيد صناعات مثل الروبوتات وأجهزة CNC بشكل خاص من هذه القدرات.تضمن تقنية StealthChop عملية خالية من الضوضاء في الإعدادات التي يكون فيها أداء الهمس والكييت ضرورة.يُظهر الاستخدام العملي أن دمج StallGuard2 يمكن أن يتنبأ بشكل موثوق بالأحمال الميكانيكية ، مما يمنع الأضرار وتوسيع عمر المحرك.

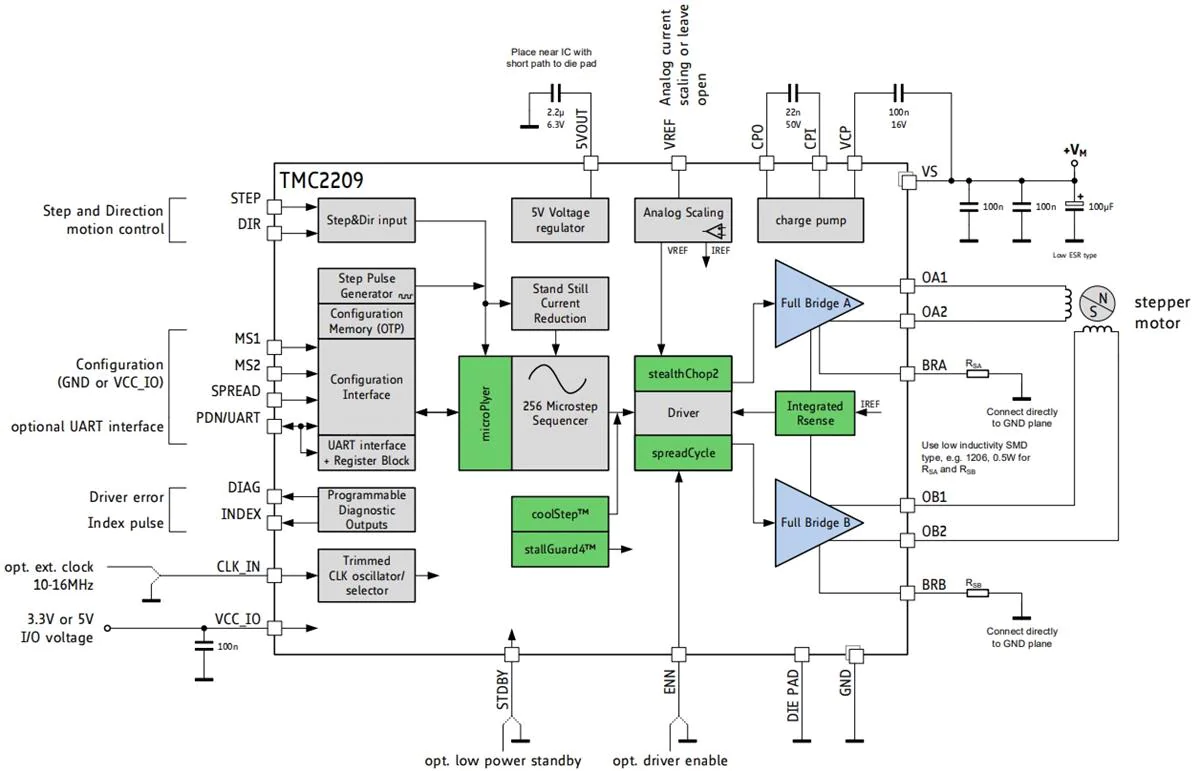

TMC2209 دائرة التطبيق

يعطي TMC2209 ، مع دبابيس التحكم المحدودة ، الأولوية للبساطة والكفاءة.على الرغم من تصميمه المباشر ، فإنه يوفر قرارات خطوة صغيرة قابلة للتكوين (8 ، 16 ، 32 ، أو 64) لتلبية متطلبات دقة مختلفة.يعد TMC2209 مميزًا للمنتجات الثلاثية ، والمعروف عن الدقة العالية ، وكفاءة الطاقة ، والموثوقية ، والتشغيل السلس ، وهي علامة مميزة للمنتجات الثلاثية.هنا ، فإن إدارة الطاقة الفعالة وتبديد الحرارة المنخفضة تجعل TMC2209 مثاليًا للتطبيقات التي يلزم الحفاظ على الطاقة والموثوقية.على سبيل المثال ، تستفيد تطبيقات الطباعة ثلاثية الأبعاد من انخفاض الاهتزازات والضوضاء ، مما يعزز جودة الطباعة.يجد آخرون كفاءة الطاقة الخاصة بها تعزز طول طول أجهزتهم واستقرارها.

خاتمة

يستخدم TMC2209 واجهة UART ، مما يوفر تحكمًا محسّنًا على عمليات المحرك.يمتد TMC5160 ، المتصل من خلال SPI ، وظائف إضافية مماثلة لتلك التي توفرها TMC2209 ، مع متانة التواصل SPI.يتم التعرف على كل من سلسلة TMC2209 و TMC5160 لتكنولوجيا StealthChop2 المتقدمة ، والمعروفة بتقديم الأداء الاستثنائي تحت تسارع أعلى.هذا الوضع ذي قيمة في التطبيقات التي تتطلب تشغيل صامت والتحكم في المحرك السلس.

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو TMC2209؟

تعد TMC2209 عبارة عن دائرة متكاملة لبرنامج تشغيل محرك فائق الصدفة (IC) متخصصة في تقليل الضوضاء والاهتزاز في محركات السائر.كفاءتها العالية تجعلها مثالية للبيئات التي تتطلب تشغيل هادئ وسلس ، مثل الطابعات ثلاثية الأبعاد والآلات عالية الدقة.

2. ما هو TMC5160؟

يعد TMC5160 وحدة تحكم محرك سهوب عالي الطاقة معروفة بتقديم إمكانيات التحكم في المحرك المتقدمة.يمكنه إدارة التيارات العالية ويأتي مزودًا بوظائف التحكم في المحرك المتعددة.هذا يجعلها حلاً للتطبيقات الصناعية والروبوتات التي تتطلب أداءً قوياً.

3. ما هو تماما داخل TMC5160؟

يتضمن TMC5160 جميع مكونات التحكم في محرك السائر والمنطق ، مما يوفر تصميمًا مبسطًا في النظام.إنه يتميز بالتحكم الحالي المتكامل ، وقدرات تحكم الحركة ، ومجموعة متنوعة من وظائف التشخيص ، وكلها موحدة في شريحة واحدة.

4. ما هي التحسينات الفريدة لـ TMC5160 التي تم تمكينها؟

تنبع تحسينات TMC5160 الفريدة من تكامل النظام (SOC) ، الذي يجمع بين وظائف متعددة داخل شريحة واحدة.هذا التكامل يعزز الأداء ويمكّن التشخيص المتقدم ، وإدارة الطاقة الفعالة ، وتحسين الدقة للتحكم في الحركة.

5. ما هو الإعداد الأكثر أهمية على TMC2209؟

الإعداد الأكثر نفوذا على TMC2209 هو دقة الخطوة الصغيرة.يؤثر ضبط هذا الإعداد على نعومة المحرك ودقة الحركات.يتيح صياغة هذه المعلمة التحكم الدقيق في موضع المحرك وسرعة التطبيقات التي تكون فيها التفاصيل العالية والضوضاء الحد الأدنى مطلوبة.

6. كيف تبرد SilentStepsticks؟

TMC2209: قم بتوصيل بالوعة حرارة صغيرة إلى جانب PCB العلوي للتيارات التي تصل إلى 1A RMS.بالنسبة للتيارات العليا ، استخدم مروحة تبريد للتعامل مع الحمل الحراري الإضافي ، وتلبية احتياجات العالم الحقيقي للأداء المستمر.

TMC5160: تأكد من الدورة الدموية الكافية حول الجهاز للتيارات التي تصل إلى 2A RMS.عند التعامل مع التيارات التي تتجاوز 2A RMS ، وعند تبريد MOSFETs الخارجية ومقاومات التحويل ، تصبح مروحة التبريد ضرورية.وهذا يتماشى مع الممارسات القياسية في الإلكترونيات عالية الطاقة للحفاظ على الموثوقية وطول العمر في ظل المطالب التشغيلية الثقيلة.
