دليل كامل إلى مضخم صوت TDA2822M

TDA2822M عبارة عن مضخم صوت متعدد الاستخدامات وفعال مصمم لرفع جودة الصوت عبر الأجهزة المختلفة.مغلف في حزمة Minidip المدمجة 8-Lead ، فإنه يتفوق في تضخيم القناة المزدوجة مع الحفاظ على انخفاض استهلاك الطاقة والحد الأدنى من التشويه.هذا يجعلها خيارًا للتطبيقات الصوتية المحمولة ، مثل مشغلات الكاسيت ، وأجهزة الراديو ، والأجهزة التي تعمل بالبطاريات ، حيث يتم استخدام الأداء الفعال والضغط.من تعزيز وضوح الصوت إلى تمديد عمر بطارية الجهاز ، يمزج TDA2822M البساطة بالتطبيق العملي.تنقلب هذه المقالة في المواصفات الفنية لـ IC ، وتكوين الدبوس ، والبدائل ، والتطبيقات ، مما يوفر دليلًا شاملاً لزيادة إمكاناته في دوائر تضخيم الصوت.

كتالوج

المواصفات الفنية

مواصفة	قيمة
جهد العرض (VCC)	1.8v إلى 15 فولت
خرج الطاقة	ما يصل إلى 1W لكل قناة
التشويه التوافقي الكلي	< 0.1% at rated output power
استجابة التردد	20 هرتز إلى 20 كيلو هرتز
حساسية المدخلات	~ 150mv
مقاومة المدخلات	~ 30kΩ
الاستعداد الحالي	~ 0.3MA
الحماية الحرارية	مدمج
نوع الحزمة	8-Lead Minidip

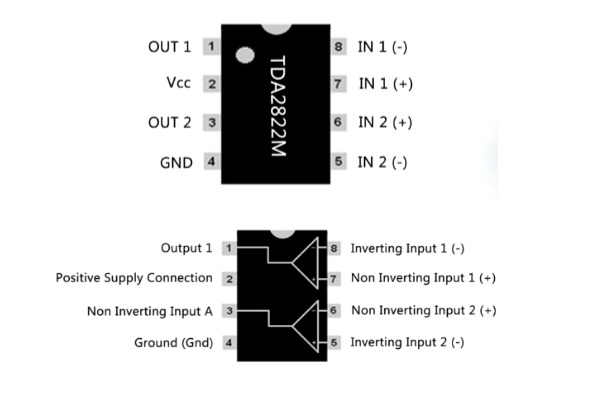

تكوين دبوس

دبوس	اسم الدبوس	وصف دبوس
1	الإخراج 1	هذا الدبوس هو إخراج القناة 1 من IC و IS تستخدم لقيادة مكبر صوت أو سماعات الرأس المتصلة بالمحطة الإيجابية لـ إخراج الصوت للقناة الأولى.
2	VCC	هذا الدبوس هو اتصال التوريد الإيجابي لـ IC.هو - هي متصل بالمحطة الإيجابية لجهد إمداد الطاقة ، عادة تتراوح من 1.8 فولت إلى 15 فولت.يوفر هذا الدبوس الطاقة المطلوبة ل تشغيل IC.
3	الإخراج 2	هذا الدبوس هو إخراج القناة 2 من IC و IS تستخدم لقيادة مكبر صوت أو سماعات الرأس المتصلة بالمحطة الإيجابية لـ إخراج الصوت للقناة الثانية.
4	الأرض (GND)	هذا الدبوس هو الأرض أو محطة سلبية لكليهما مكبرات الصوت داخل IC.إنه متصل بالإشارة الأرضية لـ دائرة لإكمال الدائرة الكهربائية وتوفير مرجع مشترك نقطة.
5	الإدخال 2 (+)	هذا الدبوس هو إدخال مقلوب للقناة 2 من IC. إنها واحدة من محطات الإدخال لقناة الصوت الثانية ويتم استخدامها إدخال إشارة الصوت.إشارة الدخل في هذا الدبوس عادة ما تكون في النموذج من الجهد.
6	الإدخال 2 (-)	هذا الدبوس هو المدخلات غير المقيدة للقناة 2 من IC.إنها محطة الإدخال التكميلية للثانية 5 وتشكل معا إدخال مكبر للصوت التفاضلي لقناة الصوت الثانية.إشارة الدخل في هذا الدبوس هو أيضا في شكل الجهد.
7	الإدخال 1 (+)	هذا الدبوس هو المدخلات غير المقيدة للقناة 1 من IC.إنها واحدة من محطات الإدخال لقناة الصوت الأولى ويتم استخدامها لإدخال إشارة الصوت.إشارة الدخل في هذا الدبوس في شكل الجهد.
8	الإدخال 1 (-)	هذا الدبوس هو إدخال مقلوب للقناة 1 من IC. إنها محطة الإدخال التكميلية للثانية 7 وتشكل المدخلات معًا مكبر للصوت التفاضلي لقناة الصوت الأولى.إشارة الدخل في هذا PIN هو أيضا في شكل الجهد.

بدائل

• KA2209

• KA2209B

• LM386

• NJM2073

• TDA2822

• PAM8403

• MC34119

TDA2822M تصميم مضخم صوت

ال TDA2822M يوفر أساسًا مرنًا لإنشاء دوائر مضخم الصوت ويمكن أن يعمل في إعداد واحد.بالنسبة لإخراج ستيريو ، عكس تكوين القناة الأولى إلى الثانية باستخدام المسامير الإضافية.يمكنك الوصول إلى أداء ذروة الدائرة من خلال الإشارة إلى ورقة البيانات ، والتي توفر رؤى في اختيار المكون ، ومطابقة المعاوقة ، وإخراج الطاقة ، وتكامل إضافي داخل الدائرة.

اتصالات السلطة والأرض

لتشغيل مكبر الصوت ، قم بتوصيل مزود الطاقة +12 فولت إلى دبوس VCC والتأكد من أن دبوس الأرض يرتبط بأمان بأمان.هذا الترتيب يدعم عملية مستقرة.يمكنك الحذر في تحقيق اتصال أرضي موثوق به لتجنب تداخل الضوضاء ، وبالتالي الحفاظ على وضوح الصوت.

توصيل مدخلات الصوت

تدير دبابيس In1 و IN2 إدخال الصوت ، وقبول إشارات من أجهزة مثل مشغلات الصوت أو الميكروفونات.بما في ذلك مكثف اقتران 10μF في هذه المرحلة يزيل مكونات DC ويسهل نقل الإشارة السلس.هذه الطريقة مشهورة بشكل جيد لحماية سلامة الإشارة ومنع الاضطرابات.

توصيلات الإخراج ومكبر الصوت تضخيم

يتم الحصول على إشارات الإخراج المتضخمة من دبابيس Out1 و Out2 لاتصال مكبر الصوت المباشر.يمكنك التأكد من دمج جميع الأراضي عبر دبوس GND ، مع محاذاة مكبر للصوت مع مصادر الإدخال للتوحيد في جميع أنحاء الدائرة.يؤكد هذا التصميم على الفهم المتطور الذي يستخدمه التأريض المناسب لتحقيق الإخراج الصوتي المتوازن وعالي الجودة.

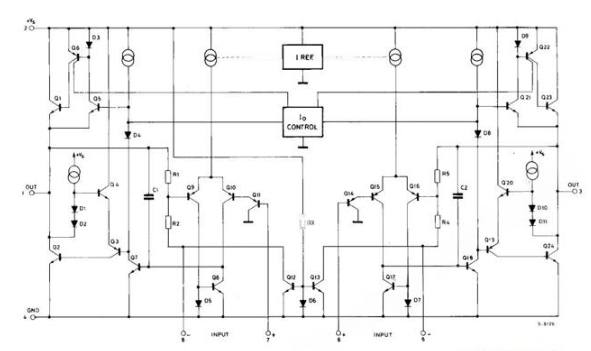

مخطط الدائرة لمكبر الصوت

انعكاسات إدخال الجهد ل TDA2822M

تم تصميم TDA2822M للتعامل مع مجموعة واسعة من فولتية المدخلات ، من الحد الأدنى من 0.3 فولت إلى مستوى VCC.تعمل بشكل أفضل عندما يتم الاحتفاظ بفولتية المدخلات ضمن هذا النطاق ، مما يساعد على الحفاظ على أداء الصوت مع الحفاظ على التشويه.قد يؤدي تجاوز هذه الحدود إلى سلوك غير متوقع وقد يخاطر بإتلاف الجهاز.بعد إرشادات القيمة التشغيلية لـ IC يضمن جودة موثوقة لإخراج الصوت.يساعد الالتزام بهذه الممتدة الجهد في الحفاظ على نقاء الإشارة ، وهو جانب حاسم في تطبيقات الصوت الحساسة التي تتطلب دقة.

عادة ما تكون مقاومة المدخلات من TDA2822M حوالي 30 كيلو كيلو.يؤثر هذا العامل بشكل كبير على التواصل مع المكونات الخارجية ، مما يؤثر على تكوين الدائرة واختيار مصادر الإدخال المناسبة.يحتاج المصممون إلى النظر في العلاقة بين مقاومة المدخلات وميزات الإخراج للمصدر.في التطبيقات العملية ، يمكن لضبط المقاومة بعناية تقليل تدهور الإشارة إلى الحد الأدنى وتعزيز وضوح الصوت ، على غرار صياغة أداة لإنشاء صوتها الأكثر تناغمًا.

سمات

ميزة	وصف
تكوين القناة المزدوجة	يدعم قناتين صوتيين لتطبيقات الاستريو.
تشغيل الجهد المنخفض	تعمل بكفاءة في مستويات الجهد المنخفض ، مناسبة ل الأجهزة المحمولة.
ناتج الطاقة العالية	يوفر ناتج طاقة كبير لمكبرات الصوت الصغيرة.
تشويه منخفض وضوضاء	يضمن جودة الصوت العالية مع الحد الأدنى من التشويه و ضوضاء.
استجابة تردد واسعة	قادرة على التعامل مع مجموعة واسعة من ترددات الصوت.
دوائر خارجية بسيطة	يتطلب الحد الأدنى من المكونات الإضافية للتشغيل.
الحماية الحرارية	يشمل الحماية الحرارية المدمجة للموثوقية.
حزمة minidip	يأتي في حزمة minidip مدمجة ، مثالية ل التصاميم المقيدة الفضاء.

سيناريوهات الاستخدام

أجهزة صوتية مريحة

الأدوات الصوتية التي تعطي الأولوية للتصميم المدمج والكفاءة التشغيلية تستفيد بشكل كبير من TDA2822M.هذه الدائرة المتكاملة ، المعروفة بسحب الطاقة الدنيا والإخراج الفعال ، تجعلها ممتازة لتحديث جودة الصوت في الإعدادات المحمولة.يمكنك في كثير من الأحيان أن تفهم أن مكبر الصوت الموثوق يمتد عمر البطارية ، وهو ميزة يقدمها TDA2822M بمهارة.

مجسمات شخصية وبيئات الوسائط المتعددة

يتم استخدام TDA2822M لتحقيق وضوح الصوت الرائع والقوة في أنظمة الاستريو الشخصية وأنظمة الوسائط المتعددة.تعتمد هذه الإعدادات ، التي تضم أجزاء متعددة ، على الأداء القوي للمكبر لتسليم الصوت السلس.يمكنك أن تلاحظ بشكل متكرر أن التكوين المباشر لـ TDA2822M يسمح بالتكامل غير المعقد والصيانة.

الاتصالات والأجهزة الصوتية

عادةً ما تستخدم أنظمة Intercom بناء TDA2822M للتواصل الواضح.تستفيد الأجهزة الصوتية بالمثل ، لأن تسليم الصوت الدقيق هو ضرورة مطلقة.يمكنك أن تلاحظ أن TDA2822M المتين يعالج بشكل فعال تحديات تداخل الإشارة النموذجية في المناطق الحضرية.

تضخيم الآلات الموسيقية

في مجال الآلات الموسيقية ، يضمن TDA2822M صوتًا مفصلاً وديناميكيًا ، مما يدعم متطلبات اللون المتنوعة مع الاتساق.يمكنك في كثير من الأحيان اختياره لممارسة أمبير بسبب قدرتها على الحفاظ على وضوح الصوت وعمقه.تؤكد هذه التعليقات على إمكانات الوحدة النمطية للحفاظ على جودة الصوت دون تشويه.

مشاريع تعليمية و DIY

يعد TDA2822M مكونًا متميزًا للمساعي التعليمية و DIY ، ودعوة الاستكشاف والإتقان في تضخيم الصوت.بساطتها تجعلها خيارًا مفضلًا لتدريس تفاصيل هندسة الصوت.يوفر هذا المكون توازنًا من البساطة والفائدة ، مما يسهل اكتشافًا عمليًا لتمهدوك.

رسم تخطيطي

نموذج CAD

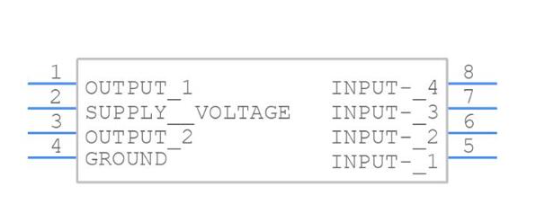

رمز

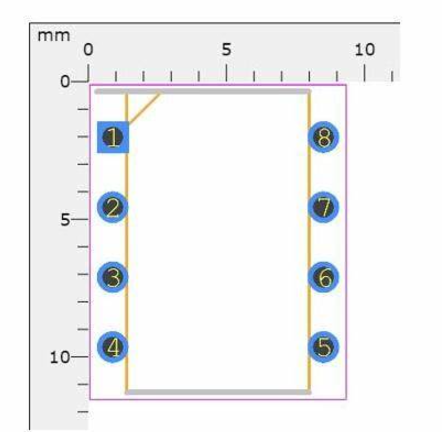

بصمة

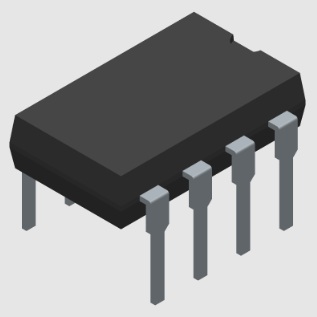

تمثيل ثلاثي الأبعاد

ورقة البيانات pdf

TDA2822M أوراق البيانات:

TDA2822M.PDF
