EPF8820ARC208-4 FPGA دليل: الميزات والهندسة المعمارية والتطبيقات والبرمجة

هذه المقالة تدور حول EPF88208-4 ، وهي شريحة خاصة تستخدم في الإلكترونيات.يشرح ما تفعله الشريحة ، وكيف تعمل ، وأين يمكن استخدامها.سوف تتعرف على أجزائها ، وكيفية إعدادها ، ولماذا لا تزال تستخدمها اليوم في أشياء مثل أجهزة الراديو والآلات والسيارات والمزيد.كما يوضح كيف تقارن بالرقائق الأخرى المماثلة.

كتالوج

ما هو EPF8820ARC208-4؟

ال EPF8820ARC208-4 هو جهاز FPGA Legacy من سلسلة Flex 8000 التي تم تطويرها بواسطة Altera ، الآن ضمن مجموعة Intel Programmable Solutions.تم تصميمه باستخدام بنية قائمة على CMOS SRAM ، وهي تنتمي إلى عائلة من أجهزة المنطق القابلة للتشكيل والتي تميزت بمرحلة في تطوير المنطق القابل للبرمجة.تم التعرف على سلسلة Flex 8000 لهيكل الخلايا المنطقية متعددة الاستخدامات والتوصيل القابل للتطوير ، ومناسبة للتكامل الرقمي للأغراض العامة.يندرج EPF88208-4 على وجه التحديد في متغير الدرجات متوسطة السرعة في هذه السلسلة ، وقدرات التوصيل البيني.يشاركها بنيةها مع متغيرات أخرى من الدرجة السريعة مثل ‑2 و ‐3 و ‑ 5 ، تختلف بشكل أساسي في أداء التوقيت.

هل تبحث عن EPF8820CARC208-4؟اتصل بنا للتحقق من الأسهم الحالية ، وتهمة المهلة ، والتسعير.

EPF8820ARC208-4 ميزات

• فليكس 8000 العمارة

تم تصميم EPF88208-4 على بنية ALTERA Flex 8000 ، والتي تستخدم التكوين المستند إلى SRAM لبرمجة النظام.يوفر حلاً فعالًا ومرنًا من حيث التكلفة لتطبيقات كثافة المنطق متوسطة المدى.

• كثافة المنطق

يدمج هذا الجهاز 672 عنصرًا منطقيًا ، مما يوفر ما يقرب من 8000 بوابة نظام قابلة للاستخدام.إنه يوفر توازنًا مناسبًا بين التعقيد والأداء للتحكم المدمج ، ومنطق الغراء ، وتصميمات آلة الحالة.

• 5V Core بدعم Multivolt ™ I/O

يعمل الجهاز أيضًا على إمدادات 5V ، ويدعم أيضًا معايير I/O 5V و 5V باستخدام تقنية Multivolt ™ I/O.هذا يجعلها قابلة للتكيف لأنظمة الجهد المختلط والتواصل القديم.

• تكوين إعادة برمجة داخل الدائرة

يعتمد EPF88208-4 على أساس SRAM ويدعم التكوين داخل الدائرة باستخدام PROMS التسلسلية أو المتوازية الخارجية.يسمح بتحديثات التصميم السريع وإعادة التكوين دون إزالة الجهاز من الدائرة.

• Fasttrack توجيه التوصيل

يوفر هيكلها المترابط FastTrack نسيجًا توجيهًا عالي السرعة يمكن التنبؤ به.تدعم هذه الهندسة المعمارية التنسيب المنطقي الفعال والتحكم في التوقيت ، مما يتيح أداء التصميم المبسط.

• حمل وتتالي سلاسل للحساب

تعزز سلاسل الحمل والسلاسل المخصصة تنفيذ وظائف الحساب مثل الإضافات والعدادات.هذه الميزات تقلل من تأخير المنطق وتبسيط بناء عمليات الرياضيات المعقدة.

• امتثال PCI Bus (Rev 2.2)

يتوافق هذا الجهاز مع مراجعة مواصفات الحافلة المحلية PCI المحلية 2.2 ، مما يجعله مناسبًا للاستخدام في الأنظمة المستندة إلى PCI.وهو يدعم بيئات إشارات PCI 5V التي تتحملها.

• دعم مسح الحدود JTAG

يتضمن EPF88208-4 إمكانات IEEE 1149.1 (JTAG) المسح الضوئي.هذا يسهل تصحيح الأخطاء ، واختبار مجلس الإدارة ، والتحقق في النظام دون الحاجة إلى دوائر إضافية.

• السيطرة على معدل العلامة القابلة للبرمجة

تتميز برامج تشغيل الإخراج الخاصة بها بالتحكم في معدل انعدام البرمجة ، مما يساعد على تقليل ضوضاء التبديل.هذا مفيد في التصميمات عالية السرعة لسلامة الإشارة.

• وضع الاستعداد منخفض الطاقة

مصمم لفعالية الطاقة ، يستهلك الجهاز أقل من 0.5mA في وضع الاستعداد.يتيح هذا أنظمة الحفاظ على الطاقة أثناء الفترات الخاملة أو غير النشطة.

• درجة حرارة التشغيل: من 0 درجة مئوية إلى 70 درجة مئوية

يعمل المكون بشكل موثوق ضمن نطاق درجة حرارة تجارية من 0 درجة مئوية إلى 70 درجة مئوية.إنه مثالي للاستخدام للأغراض العامة في البيئات التي تسيطر عليها.

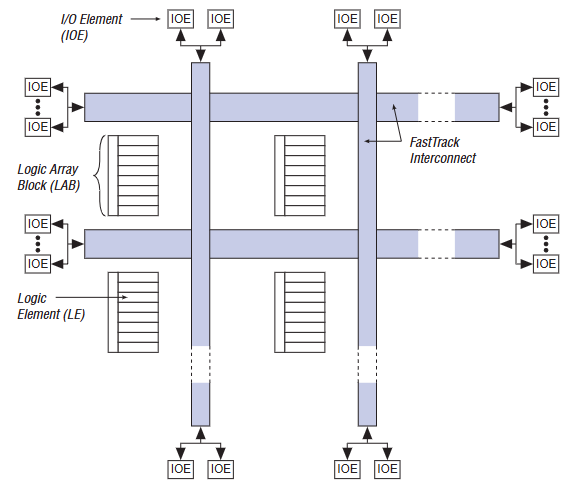

مخطط بلوك فليكس 8000

يوضح الرسم البياني الهيكل الداخلي وكيف يعالج FPGA المنطق والاتصالات.في المركز توجد كتل الصفيف المنطقية (LABS) ، والتي تحتوي على عناصر منطقية متعددة (LES).هذه LES قابلة للبرمجة ويمكن تكوينها لأداء مجموعة واسعة من المهام المنطقية ، ودعم كل من التصميمات التوافقية والتسلسل.هذه المرونة تسمح بتنفيذ الدائرة الرقمية المخصصة.

حول المختبرات هي عناصر الإدخال/الإخراج (IOES) ، والتي تتعامل مع التواصل بين FPGA والأجهزة الخارجية.وهي تدعم الإشارات الإدخال والإخراج والثنائي الاتجاهي مع استيعاب مستويات الجهد المختلفة.توصيل جميع الأجزاء هو اتصال FastTrack ، وهو نظام توجيه عالي السرعة يربط المختبرات و IOES بكفاءة.يضمن هذا الإعداد نقل البيانات السريعة ، وتوجيه الإشارة السلس ، والأداء الموثوق به عبر تطبيقات مختلفة ضمن سلسلة Flex 8000.

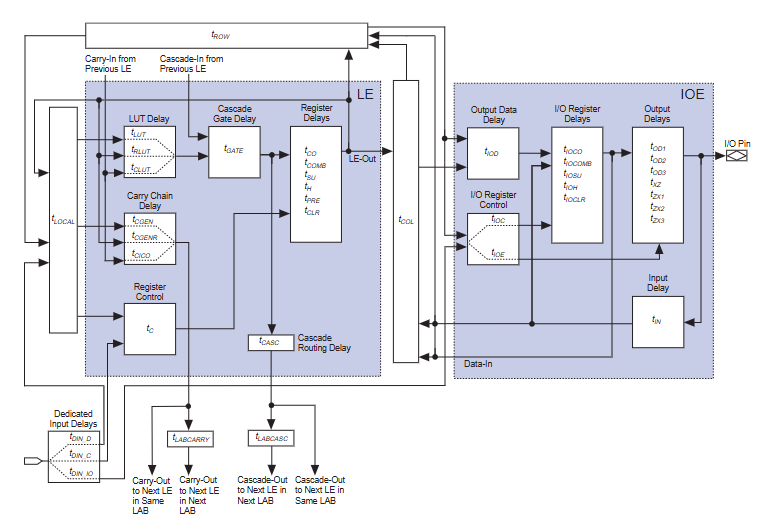

وضع توقيت 8000 Flex

يسلط المخطط الضوء على كيفية تأثير التأخير على معالجة المنطق وتدفق الإشارة داخل FPGA.داخل كل عنصر منطقي (LE) ، تحدد عوامل التوقيت مثل تأخير جدول البحث (LUT) ، وتأخير سلسلة الحمل ، وتسجيل أوقات الإعداد/الحجز مدى سرعة استجابة عمليات المنطق لتغييرات المدخلات.هذه التأخيرات الداخلية مهمة للحفاظ على تشغيل دقيق ومستقر ، خاصة في الدوائر سريعة التبديل.

بالنسبة لعمليات I/O ، يوضح وضع التوقيت كيف تتصرف الإشارات عند دخولها وتخرج من FPGA.تشمل النقاط الرئيسية تأخير الإخراج ، بالإضافة إلى إعداد الإدخال وأوقات الانتظار ، والتي تحدد المدة التي يجب أن تكون فيها الإشارات الخارجية مستقرة لالتقاط البيانات الصحيحة.يوضح الرسم البياني أيضًا التأخير بين LES المتصلة ، بما في ذلك مسارات الحمل والمتتالي ، والتي تؤثر على تدفق المنطق عبر الجهاز.إجمالاً ، تضمن عناصر التوقيت هذه الأداء المتزامن والموثوق بها عبر بنية Flex 8000.

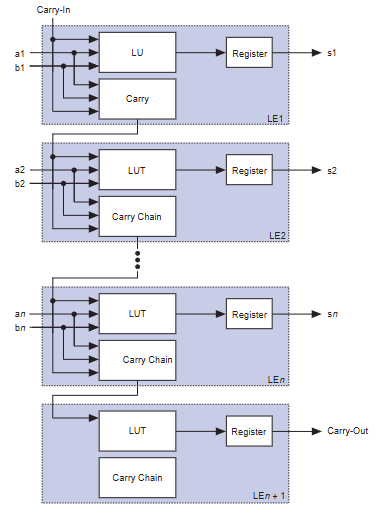

فليكس 8000 عملية سلسلة حمل

تم تصميم عملية سلسلة الحمل في EPF88208208-4 Flex 8000 لإجراء حسابات حسابية سريعة عن طريق ربط عناصر منطقية متعددة (LES) معًا.يحتوي كل LE على جدول البحث (LUT) ، ودائرة منطق حمل ، وسجل.تبدأ العملية بإشارة الحمل التي تدخل أول LE (LE1) ، والتي ، إلى جانب المدخلات A1 ​​و B1 ، تنتج مبلغًا مبلغًا (S1) وإشارة حمل.

ثم يتم تمرير إشارة الحمل هذه مباشرة إلى LE التالية في السلسلة (LE2 ، LE3 ، وما إلى ذلك) ، مما يسمح لكل LE بحساب إخراج مجموعه (S2 إلى SN) باستخدام مدخلاته والحمل الوارد.آخر LE في التسلسل يولد إشارة تنفيذ نهائية ، واستكمال العملية.تتيح بنية سلسلة الحمل هذه الإضافة السريعة والفعالة ، مثالية لبناء الإضافات ، والعدادات ، والمنطق القائم على الحساب الأخرى في بنية Flex 8000.

EPF8820ARC208-4 المواصفات

يكتب	المعلمة
الشركة المصنعة	Altera/Intel
مسلسل	Flex 8000
التغليف	صينية
حالة الجزء	عفا عليها الزمن
عدد المختبرات/CLBs	84
عدد العناصر/الخلايا المنطقية	672
عدد i/o	152
عدد البوابات	8000
الجهد - العرض	4.75V ~ 5.25V
نوع التثبيت	جبل السطح
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية (TA)
حزمة / حالة	208-BFQFP لوحة مكشوفة
حزمة جهاز المورد	208-RQFP (28x28)

EPF8820ARC208-4 تطبيقات

1. معالجة الإشارات الرقمية (DSP) والتحكم في مسار البيانات

يعد EPF88208-4 مناسبًا جيدًا لتنفيذ وظائف DSP المخصصة بسبب كثافة المنطق المعتدلة والهندسة المعمارية للتوجيه الفعالة.يمكنه التعامل مع معالجة مسار البيانات لعمليات مثل التصفية وتعديل وتحويل الإشارات الرقمية عالية السرعة.

2. واجهة الحافلة المخصصة وتفريغ المعالج

مع عدد كبير من دبابيس I/O ودعم Multivolt ™ ، غالبًا ما يتم استخدام FPGA لتصميم واجهات طرفية مخصصة أو مستويات منطقية غير متوافقة مع الجسر.كما أنه بمثابة معالج مشارك يقوم بإلغاء تحميل مهام التحكم المتكررة أو معالجة البيانات من المعالج الرئيسي.

3. معالجة الراديو والاتصالات المعرفة من قبل البرامج

تجعل مرونة الجهاز وقدرته على إعادة برمجته مثالية للتطبيقات مثل الراديو المعرفة من قبل البرامج (SDR) ، حيث قد تتغير مخططات التعديل أو البروتوكولات.يمكنه التعامل بشكل ديناميكي لإدارة الترميز وفك التشفير وإشارة عبر طبقات الاتصال.

4. النماذج الأولية ASIC ومضاهاة الأجهزة

يتم استخدام EPF88208-4 بشكل شائع خلال مرحلة النماذج الأولية لتطوير ASIC.تتيح بنية إعادة البرمجة الخاصة بها التحقق السريع والاختبار وتوقيت محاكاة التصميمات الرقمية المعقدة قبل الالتزام بالسيليكون.

5. محركات التعرف على الصوت والتشفير

هذا FPGA قادر على تنفيذ منطق التعقيد المتوسط ​​مثل خطوط التعرف على الصوت وخوارزميات التشفير.يضمن وجود سلاسل الحمل و I/OS المسجلة الحساب السريع ومعالجة الإشارات منخفضة الكلية المطلوبة لمثل هذه التطبيقات.

6. أنظمة الرقابة والأجهزة الصناعية

إن التوقيت المتوقع ، وعناصر التحكم المتزامنة في المروحة الكبيرة ، وكتل المنطق المرنة يجعل هذا FPGA مناسبًا لأنظمة الأتمتة الصناعية.غالبًا ما يتم استخدامه في التوقيت القابل للبرمجة ، والتحكم في حالات الولاية ، ودوائر تكييف الإشارات.

7. الفضاء والدفاع أنظمة مضمنة

يتم استخدام هذا الجهاز في إلكترونيات الفضاء والدفاع حيث هناك حاجة إلى مرونة التكوين والتشغيل الموثوق في البيئات التي يتم التحكم فيها.وهو يدعم تحميل البرامج الثابتة الآمنة ويوفر قوة الاستعداد منخفضة ، والتي تستفيد من تطبيقات المهمة المهمة.

8. وحدات السيارات الإلكترونية

في إلكترونيات السيارات ، يمكن العثور على EPF88208-4 في وحدات التحكم التي تتعامل مع ترجمة المنطق أو التشخيص أو تجميع البيانات بين أجهزة الاستشعار والوحدة الإلكترونية المركزية.تتيح طبيعتها القابلة لإعادة التكوين التحديثات والتحسينات حتى بعد النشر.

9. تبديل الاتصالات ومعالجة البروتوكول

في أنظمة الاتصالات ، يدعم FPGA تبديل المنطق ومعالجة البروتوكول وإدارة التوقيت.يمكن أن تتكيف مع معايير الإشارات المختلفة ، وضمان التوافق وقابلية الترقية في شبكات الاتصالات الديناميكية.

EPF8820ARC208-4 أجزاء مماثلة

فيما يلي جدول مقارنة لـ EPF8820ARC208-4 وأجزائه الأكثر صلة من عائلة Flex8000:

رقم الجزء	درجة السرعة	نوع الحزمة	دبابيس I/O.	العناصر المنطقية	درجة الحرارة
EPF8820ARC208-4	-4 (خط الأساس)	208-دبوس QFP	152	672	تجاري
EPF8820ARC208-2	-2 (أبطأ)	208-دبوس QFP	152	672	تجاري (0-70 درجة مئوية)
EPF8820ARC208-3	-3 (متوسطة)	208-دبوس QFP	152	672	تجاري
EPF8820ARC208-5	-5 (أسرع)	208-دبوس QFP	152	672	تجاري
EPF8820AQC208-4	-4	208-Pin QFP (AQC)	152	672	تجاري
EPF8820ARI208-4H	-4	208-دبوس QFP	152	672	الصناعي (–40-85 درجة مئوية)

EPF8820ARC208-4 خطوات البرمجة

1. إنشاء ملف التكوين

ابدأ بإنشاء ملف التكوين باستخدام برنامج تطوير Altera مثل Max+Plus II أو Quartus.يحتوي هذا الملف ، الذي يتكون من حوالي 16 كيلو بايت في الحجم ، على BitStream الكامل اللازم لتحديد منطق وتوجيه EPF88208-4.

2. حدد مخطط التكوين

اختر طريقة تكوين مناسبة استنادًا إلى متطلبات النظام: إما التسلسلية/المتوازية النشطة (حيث يتحكم FPGA في تحميل) أو سلبي التسلسلي/متوازي (حيث يتعامل وحدة التحكم الخارجية).تعتبر الطرق السلبية مثالية للأنظمة التي تتطلب إعادة برمجة أو تحديثات ديناميكية.

3. إعداد اتصالات الأجهزة

قم بتوصيل خطوط التكوين اللازمة مثل NConfig و Conf_done و DCLK و Data0 بين FPGA وجهاز ذاكرة التكوين المختار (على سبيل المثال ، EPC1 ، EPC1213).تأكد من تكوين مقاومات السحب ومصادر الساعة بشكل صحيح لمطابقة وضع التكوين المحدد.

4. تهيئة السلطة على

عندما يتم تأكيد تشغيل النظام أو NCONFIG ، يدخل FPGA وضع التكوين ويضع جميع الإدخال/OS في حالة ثلاثية.أصبح الجهاز جاهزًا الآن لقبول بيانات التكوين بناءً على مخطط الأسلاك الذي قمت بتطبيقه.

5. تحميل بيانات التكوين

في الوضع النشط ، يجلب FPGA بيانات مباشرة من EPROM باستخدام مذبذبها الداخلي.في الوضع السلبي ، يوفر معالج المضيف أو وحدة تحكم التكوين البيانات ، وتتكمل العملية عندما ترتفع إشارة Conf_done.

6. التهيئة الداخلية والانتقال إلى وضع المستخدم

بمجرد تحميل BitStream بالكامل وتأكيد Conf_done ، يقوم FPGA بتنفيذ التهيئة الداخلية ، ويحدد السجلات ، ويمكّن المستخدم I/O.ثم يبدأ الجهاز في تنفيذ تصميم المنطق المبرمج فيه.

7. إعادة التكوين الاختياري

يمكنك تشغيل دورة إعادة التكوين عن طريق سحب NCONFIG منخفضة ، والتي تعيد ضبط وضع الجهاز وإعادة إدخال وضع التكوين.يسمح ذلك بإجراء تحديثات سريعة في النظام أو استرداد منطق الاحتياطي ، مع الانتهاء من عملية إعادة البرمجة بأكملها في أقل من 100 ميلي ثانية.

EPF8820ARC208-4 مزايا

• اختيار المتوازن في الدرجة السرعة

يوفر EPF88208-4 توازنًا مثاليًا بين الأداء والتكلفة ، مما يجعله أسرع من المتغيرات ذات الدرجة المنخفضة -2 أو -3 مع تجنب نقطة السعر الأعلى في درجة السرعة 5.هذا يسمح بتلبية متطلبات التوقيت دون دفع مبالغ زائدة عن غرفة الرأس غير المستخدمة.

• تأخير التوجيه المتوقع لمنطق التحكم

بفضل التوجيه الأفقي ذو الحبيبات الدقيقة ومسارات التأخير المتسقة ، يوفر EPF88208208-4 إمكانية للتنبؤ بتوقيت ممتازة.هذا مفيد في التصاميم الموجه نحو السيطرة أو بالثقل والآلة الحكومية

• إعادة التكوين السريع في الميدان

يسمح هيكلها المستند إلى SRAM بإعادة التكوين بأقل من 100 مللي ثانية ، مما يتيح تحديثات البرامج الثابتة واحتفال المنطق في الأنظمة الحية.هذا أمر ذي قيمة في التطبيقات عن بُعد أو المهمة حيث يجب تقليل وقت التوقف.

• فعالة من حيث التكلفة

بالنسبة للتطبيقات التي تتطلب حوالي 8000 بوابة نظام ، يوفر EPF88208-4 الكمية المناسبة للمنطق فقط دون النفقات العامة لـ FPGAs الحديثة الأكبر.هذا يبقي تكاليف BOM منخفضة أثناء تلبية متطلبات وظائف.

• تبسيط تكامل الجهد المختلط

مع الدعم الأصلي لكل من إشارات I/O 5V و 5V ، يقوم الجهاز بتبسيط تصميم النظام عند التواصل مع TTL Legacy أو مكونات الجهد المختلط.هذا يلغي الحاجة إلى مبدلات إضافية للمستوى ، وتوفير مساحة اللوحة والتكلفة.

EPF8820ARC208-4 أبعاد التغليف

• نوع الحزمة: 208 دبوس RQFP (حزمة مسطحة رباعية مستطيلة)

• حجم الجسم (D × E): 30.60 مم × 30.60 مم

• حزمة الخطوط العريضة (D1 × E1): حوالي 28.00 مم × 28.00 مم

• الرصاص الملعب (هـ): 0.50 مم

• طول الرصاص (ل): 0.60 مم نموذجي (المدى: 0.45 مم إلى 0.75 مم)

• عرض الرصاص (ب): 0.17 مم نموذجية (المدى: 0.17 مم إلى 0.27 مم)

• زاوية الرصاص: من 0 إلى 8 °

• نوع التثبيت: جبل السطح

EPF8820ARC208-4 الشركة المصنعة

يتم تصنيع EPF88208-4 شركة Altera، شركة رائدة في مجال الأجهزة المنطقية القابلة للبرمجة (PLDs) ومصفوفات بوابة قابلة للبرمجة (FPGAs).قامت Altera في الأصل بتطوير عائلة Flex 8000 ، والتي ينتمي إليها هذا الجهاز ، مما يوفر بنية قابلة للتشكيل مصممة خصيصًا لتطبيقات المنطق متوسطة الكثافة.في عام 2015 ، تم الحصول على Altera بواسطة شركة إنتل، واستمر المنتج في إطار مجموعة حلول Intel القابلة للبرمجة.ومع ذلك ، في 2024-2025 ، أعادت Intel إعادة تأسيس Altera كعلامة تجارية قائمة بذاتها ، حيث أعادت تأكيد تركيزها على تطوير FPGA والدعم على المدى الطويل.في حين أن EPF88208-4 تم تصنيفها رسميًا على أنها عفا عليها الزمن ، إلا أن تراثها التصنيع لا يزال مرتبطًا بإرث Altera المتمثل في تقديم حلول منطقية موثوقة ومرنة واعتمادها على نطاق واسع.

خاتمة

EPF8820ARC208-4 هي شريحة مرنة وموثوقة توفر مزيجًا جيدًا من السرعة والميزات والتكلفة.إنه يعمل بشكل جيد في العديد من الأنظمة المختلفة لأنه يمكن إعادة برمجته ، ويدعم فولتية مختلفة ، ويتعامل مع مهام الرياضيات والتحكم بسرعة.يساعد تصميمه على التأكد من أن الإشارات تتحرك بسلاسة ودقة.على الرغم من أنه يعتبر الآن جزءًا قديمًا أو متوقفًا ، إلا أنه لا يزال مفيدًا في الأنظمة التي تحتاج إلى أداء مستقر ولا يمكنها بسهولة التحول إلى رقائق أحدث.هذا يجعلها خيارًا ذكيًا للتحديثات أو الإصلاحات أو الدعم طويل الأجل للإلكترونيات القديمة.
