دليل EPM7256SQC208-10: الميزات ، pinout ، البرمجة ، التطبيقات وأوراق البيانات

هذا الدليل يدور حول EPM7256SQC208-10 ، وهو نوع من رقاقة قابلة للبرمجة مصنوعة من Intel (في الأصل بواسطة Altera).إنه يأتي من عائلة Max® 7000s ويشتهر بأنه سريع وموثوق وسهل البرمجة أثناء وجوده بالفعل داخل الجهاز.تشرح هذه المقالة ما تفعله الشريحة ، وكيف تعمل ، ومكان استخدامها ، ولماذا هو خيار رائع إذا كنت بحاجة إلى جهاز منطقي قوي ومرن لمشروعك.

كتالوج

EPM7256SQC208-10 نظرة عامة

ال EPM7256SQC208-10 هو جزء من عائلة Intel (سابقًا Altera) MAX® 7000S ، وهو نطاق CPLD عالي الأداء معروف بقابليته القوية للبرمجة وقدرات تحسين المنطق.يتميز هذا النموذج بحوالي 5000 بوابة قابلة للاستخدام ويشمل 256 Macrocells ، الموجودة داخل حزمة مسطحة من البلاستيك 208 (PQFP).تعمل بتردد تصل إلى 128.2 ميجاهرتز ويدعم جهد تشغيل 5.0 فولت ، مع أقصى تأخير انتشار قدره 7.5 نانو ثانية وسقف درجة حرارة تشغيلية +70 درجة مئوية.الميزة الرئيسية هي قابليتها لبرمجة النظام من خلال IEEE STD مدمج.1149.1 واجهة JTAG ، تمكين التكوين الديناميكي.يتم تصنيع أجهزة Max® 7000s باستخدام تقنية CMOS المتقدمة ، حيث تقدم ميزات مثل التأخير المنطقي في الدبوس إلى الدبوس بالسرعة التي تصل إلى 5 NS والترددات المضادة التي تصل إلى 175.4 ميغاهيرتز.تقدم العائلة مجموعة متنوعة من خيارات الحزم وهي مصممة مع Flops macrocell flops القابلة للبرمجة والتي تسهم في توفير كبير في الطاقة بأكثر من 50 ٪ في بعض الحالات.بالإضافة إلى ذلك ، فإنه يتضمن جزءًا من الأمان لحماية التصميمات الملكية.

إذا كانت مؤسستك تحتاج إلى حل منطقي قابل للبرمجة قوي ، فإن EPM7256SQC208-10 هو خيار موثوق به ، لذا اتصل بنا اليوم لتأمين طلبك بالجملة.

EPM7256SQC208-10 CAD نماذج

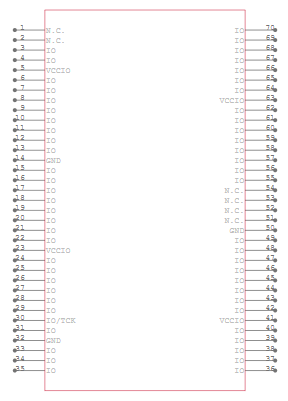

EPM7256SQC208-10 الرمز

EPM7256SQC208-10 بصمة

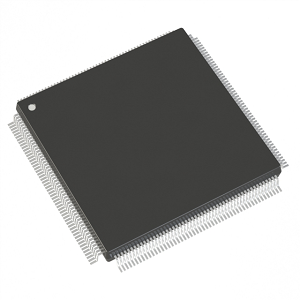

EPM7256SQC208-10 3D نموذج

EPM7256SQC208-10 ميزات

• كثافة المنطق العالية: يوفر EPM7256SQC208-10 حوالي 5000 بوابة قابلة للاستخدام ويحتوي على 256 Macrocells.هذه السعة المنطقية العالية تجعلها مثالية لتنفيذ الدوائر التوافقية المعقدة وتكامل المنطق الفعال في التصميمات المدمجة.

• أداء سريع: مع الحد الأقصى لتردد التشغيل البالغ 128.2 ميغاهيرتز وتأخير انتشار قدره 7.5 نانو ثانية فقط ، يضمن هذا CPLD المعالجة السريعة وأوقات الاستجابة السريعة ، وهي جيدة للتطبيقات عالية السرعة.

• قابلية البرمجة في النظام (ISP): مجهز بـ IEEE Std.11499

• العمارة المتقدمة: باستخدام بنية Max من الجيل الثاني من Altera وملفقة مع تقنية CMOS المتقدمة ، يوفر EPM7256SQC208-10 أداءً معززًا ومتانة ، مما يضمن الموثوقية في بيئات تشغيلية مختلفة.

• إدارة الطاقة: يتميز الجهاز بوسائل توفير الطاقة القابلة للبرمجة التي يمكن أن تقلل من استهلاك الطاقة بأكثر من 50 ٪ لكل ماكروسيل ، ودعم التصاميم الموفرة للطاقة وإطالة عمر البطارية في التطبيقات المحمولة.

• ميزات الأمن: يوفر بت الأمن القابل للبرمجة الحماية ضد الوصول غير المصرح به ونسخ التصميمات الملكية ، وحماية الملكية الفكرية بشكل فعال.

• ظروف تشغيل واسعة: تعمل عند 5.0 فولت وقادرة على العمل في درجات حرارة تصل إلى +70 درجة مئوية ، ويتكيف هذا CPLD مع الظروف البيئية المتنوعة ، مما يجعلها مناسبة لكل من التطبيقات الصناعية والتجارية.

• معايير I/O المرنة : يدعم عمليات واجهة I/O Multivolt ™ ، متوافقة مع كل من أنظمة 3.3 V و 5.0 V.تتيح هذه المرونة تكاملًا سلسًا مع الأجهزة الحالية والجديدة ، مما يقلل من تعقيد النظام وتكاليفه.

• تصميم الدعم: يتم دعم EPM7256SQC208-10 من خلال مجموعة من أدوات التصميم وخيارات أجهزة البرمجة ، وتبسيط عملية التطوير والسماح بالتركيز على الابتكار بدلاً من مشكلات التوافق.

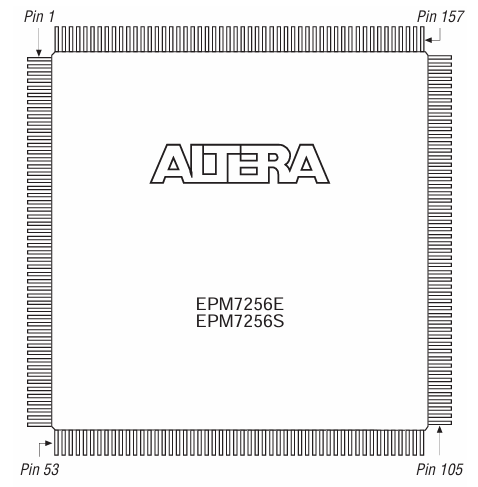

EPM7256SQC208-10 Pinout Diagram

يوضح هذا الرسم التخطيطي تصميم دبوس لرقاقة EPM7256SQC208-10 من Altera.تحتوي الرقاقة على 208 دبابيس ، مرتبة على جميع الأطراف الأربعة في شكل مربع.يبدأ PIN 1 في الزاوية العلوية اليسرى وتتجول الأرقام حول الشريحة في اتجاه عكس اتجاه عقارب الساعة ، أسفل الجانب الأيسر إلى دبوس 53 ، عبر الجزء السفلي إلى الدبوس 105 ، أعلى الجانب الأيمن إلى دبوس 157 ، والعودة إلى أعلى اليمين.تساعدك الملصقات على معرفة من أين تبدأ وكيفية وضع الشريحة بشكل صحيح على لوحة الدوائر.الاسم الموجود في المركز ، "EPM7256E / EPM7256S" ، يعني أن هذا التصميم يعمل لكلا إصدارات الرقاقة.يعد هذا الرسم التخطيطي مهمًا عند توصيل خطوط الطاقة أو الإشارات أو البرمجة بالرقاقة.

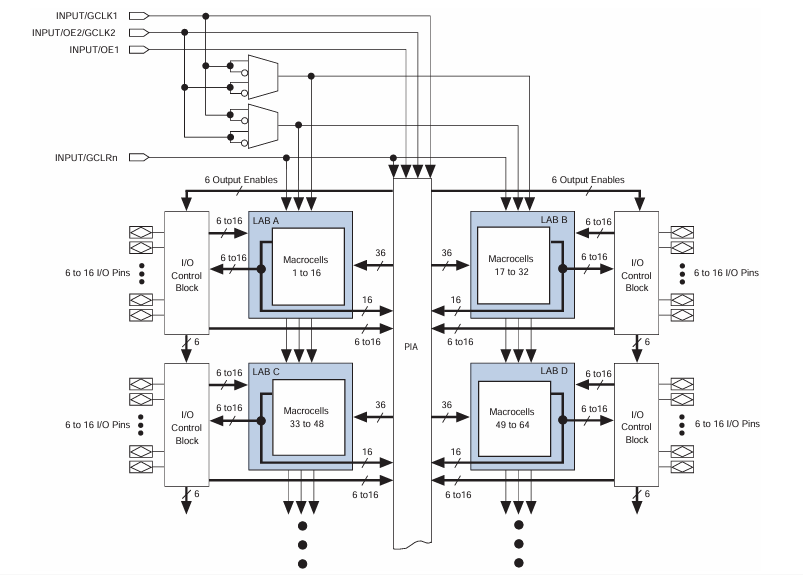

EPM7256SQC208-10 مخطط كتلة

يوضح مخطط الكتلة لـ EPM7256SQC208-10 كيفية تنظيم الشريحة للتعامل مع المهام المنطقية الرقمية.يحتوي على أربع كتل منطقية رئيسية تسمى Lab A و B و C و D. تحتوي كل كتلة على 16 Macrocells ، وهي أجزاء البناء الأساسية التي تقوم بعمل المنطق.في المجموع ، هناك 64 macrocells داخل الشريحة.حول هذه الكتل المنطقية هي كتل التحكم I/O ، والتي تربط الشريحة بالعالم الخارجي من خلال دبابيس الإدخال والمخرجات.تدير كل كتلة تحكم 6 إلى 16 دبابيس ، وترك الإشارات تدخل أو خارج الشريحة حسب الحاجة.

يوجد في المركز مجموعة التوصيل البيني القابلة للبرمجة (PIA) ، والتي تعمل مثل نظام الطرق السريعة ، مما يترك الإشارات تتحرك بين كتل المنطق ودبابيس الإدخال/الإخراج.يتيح لك هذا توجيه البيانات بأي طريقة تحتاجها لتصميمك.في الجزء العلوي الأيسر ، يوضح الرسم البياني بعض مدخلات التحكم مثل الساعة العالمية (GCLK) ، وتمكين الإخراج (OE) ، و Clear (GCLR).تساعد هذه الإشارات في إدارة توقيت وسلوك الدوائر المنطقية عبر الشريحة.

EPM7256SQC208-10 مواصفات

يكتب	المعلمة
الشركة المصنعة	Altera/Intel
مسلسل	Max® 7000s
التغليف	صينية
حالة الجزء	عفا عليها الزمن
نوع قابل للبرمجة	في النظام قابل للبرمجة
تأخير وقت TPD (1) كحد أقصى	10 ns
إمداد الجهد - داخلي	4.75V ~ 5.25V
عدد العناصر/الكتل المنطقية	16
عدد macrocells	256
عدد البوابات	5000
عدد i/o	164
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية (TA)
نوع التثبيت	جبل السطح
حزمة / حالة	208-BFQFP
حزمة جهاز المورد	208-PQFP (28x28)
رقم المنتج الأساسي	EPM7256

تطبيقات EPM7256SQC208-10

الأتمتة الصناعية

يستخدم EPM7256SQC208-10 على نطاق واسع في أنظمة الأتمتة الصناعية.تتيح كثافة المنطق العالية والأداء السريع مهام التحكم المعقدة ، وتواصل بسلاسة مع أجهزة الاستشعار والمشغلات.يعد هذا CPLD مثاليًا لتعزيز الدقة والكفاءة في خطوط الإنتاج وأنظمة التحكم في العمليات والتطبيقات الآلية.

الاتصالات السلكية واللاسلكية

في الاتصالات السلكية واللاسلكية ، يتفوق هذا CPLD في إدارة تدفق البيانات وسلامة الإشارة عبر الشبكات.وهو يدعم وظائف مثل تحويل الإشارة ، والتوجيه ، والمعالجة في المفاتيح وأجهزة التوجيه ، وضمان البنية التحتية للاتصالات القوية والفعالة.

أنظمة السيارات

في صناعة السيارات ، يساهم هذا الجهاز في موثوقية وتطور أنظمة مثل وحدات إدارة المحرك وأنظمة المعلومات والترفيه وتقنيات مساعدة السائق.إن أدائها القوي في ظل ظروف مختلفة يجعلها مناسبة للتطبيقات الحرجة للسلامة.

الأجهزة الطبية

إن دقة وبرمجة EPM7256SQC208-10 تجعلها ذات قيمة في المعدات الطبية ، حيث يكون التحكم الدقيق والتشغيل الموثوق به أمرًا مهمًا.يتم استخدامه في الأجهزة لمراقبة الحيوية للمريض ، وإدارة أدوات التشخيص ، وأتمتة توصيل العلاج.

الطيران والدفاع

في الفضاء والدفاع ، يتم استخدام EPM7256SQC208-10 في الأنظمة التي تتطلب مستويات عالية من الموثوقية والأداء ، مثل الاتصالات الأقمار الصناعية ، وأدوات التنقل ، وضوابط الأجهزة العسكرية.قدرتها على العمل في ظل الظروف القاسية مفيدة.

المؤسسات التعليمية والبحثية

تحظى هذا CPLD بشعبية كبيرة في البيئات التعليمية والمشاريع البحثية ، حيث تسهل قابلية إعادة البرمجة والمرونة التجريبية والتعلم في التصميم الرقمي والإلكترونيات.يسمح للنموذج الأولي واختبار تصميمات المنطق المختلفة بكفاءة.

EPM7256SQC208-10 أجزاء مماثلة

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 خطوات البرمجة

1. أدخل وضع ISP

تعتبر هذه الخطوة الأولية مهمة حيث تنتقل CPLD من وضع التشغيل العادي إلى وضع البرمجة داخل النظام (ISP).يتم تحقيق ذلك عن طريق إرسال أمر محدد من خلال واجهة JTAG.خلال هذه العملية ، تكون جميع دبابيس I/O من CPLD TRI-STID (معطل) لتجنب أي تدخل أو تعارض مع مكونات الدائرة الأخرى.يعد الانتقال إلى وضع ISP الجهاز للبرمجة الآمنة ويستغرق حوالي 1 مللي ثانية.

2. تحقق معرف

بمجرد الوصول إلى وضع ISP ، يقوم النظام بإجراء فحص معرف للتأكد من برمجة الجهاز الصحيح.يتضمن ذلك قراءة معرف السيليكون الفريد للجهاز من خلال واجهة JTAG.هذه الخطوة جيدة للتحقق من أنه سيتم إرسال أوامر البرمجة والبيانات إلى الجهاز الصحيح ، مما يمنع البرمجة الخاطئة وتلف الجهاز المحتمل.

3. المسح بالجملة

قبل أن يتم برمجة البيانات الجديدة ، يجب محو البيانات الموجودة داخل CPLD.خطوة المسح بالجملة تقوم بمسح جميع الخلايا القابلة للبرمجة داخل الجهاز.يتم ذلك عن طريق التحول في تعليمات المسح ثم تطبيق نبض 100 مللي ثانية يمسح الشريحة بأكملها.هذه الخطوة مهمة لضمان عدم وجود بقايا من التكوينات السابقة تتداخل مع البرمجة الجديدة.

4. البرنامج

تتضمن هذه الخطوة البرمجة الفعلية لـ CPLD حيث تتم كتابة بيانات التكوين الجديدة في الجهاز.يتم تحويل البيانات والعناوين المقابلة إلى الجهاز من خلال واجهة JTAG.يتطلب كل عنوان وزوج بيانات نبض برمجة لضمان كتابة البيانات بشكل صحيح في خلايا الذاكرة غير المتطايرة في CPLD.يتم تكرار هذه الخطوة لكل نقطة بيانات عبر خريطة ذاكرة الجهاز.

5. تحقق

بعد البرنامج ، هناك حاجة إلى التحقق من أن البيانات قد تمت كتابتها بشكل صحيح على الجهاز.تتضمن خطوة التحقق هذه قراءة البيانات المبرمجة من كل عنوان ومقارنتها ببيانات الإدخال الأصلية.تضمن هذه الخطوة تكامل البيانات وتؤكد أن عملية البرمجة قد نجحت دون أي أخطاء.

6. الخروج من وضع ISP

الخطوة الأخيرة في عملية البرمجة هي الخروج من وضع ISP وإعادة CPLD إلى الوضع التشغيلي العادي.يتم ذلك عن طريق إرسال أمر آخر عبر واجهة JTAG.عند الخروج الناجح ، يتم إعادة تنشيط دبابيس الإدخال/الإخراج ، ويستأنف الجهاز الوظيفة العادية.هذه الخطوة عادة ما تستغرق حوالي 1 مللي ثانية.

EPM7256SQC208-10 مزايا

التكوين غير المتطابق

يستخدم EPM7256SQC208-10 تقنية EEPROM ، مما يسمح لها بتخزين تكوينها بشكل دائم.هذه الطبيعة غير المتطايرة تعني أن الجهاز لا يحتاج إلى إعادة تحميل بيانات التكوين الخاصة به من الذاكرة الخارجية في كل مرة يتم فيها تشغيلها.ينتج عن هذا أوقات بدء تشغيل أسرع ويقلل من التعقيد الكلي لتصميم الأجهزة عن طريق التخلص من الحاجة إلى مكونات تخزين التكوين الإضافية.

قابلية البرمجة في النظام (ISP)

واحدة من الميزات البارزة في EPM7256SQC208-10 هي دعمها للبرمجة في النظام.يتيح ذلك برمج الجهاز وإعادة برمجته أثناء تضمينه في التطبيق النهائي دون الحاجة إلى إزالة جسديًا.تعمل هذه الإمكانية على تبسيط التحديثات والتعديلات ، مما يوفر المرونة وسهولة الاستخدام أثناء التطوير وطوال دورة حياة المنتج.

عدد الإدخال/الإخراج العالي وكثافة المنطق

يوفر الجهاز كمية كبيرة من الموارد المنطقية ودبابيس I/O ، مع 256 Macrocells و 164 دبابيس I/O مستخدم.تتيح عدد I/O العالي وكثافة المنطق تكامل وظائف متعددة في شريحة واحدة ، مما يسهل تصميمات أكثر تعقيدًا مع الحفاظ على مساحة على PCB.هذه الميزة مفيدة في التطبيقات التي تكون فيها مساحة المجلس في قسط ، وهامة متعددة الوظائف.

تأخير دبوس سريع إلى دبوس

مع وجود تأخير أقصى دبوس من الدبوس من 10 نانو ثانية فقط ، يمكن لـ EPM7256SQC208-10 إجراء عمليات منطقية عالية السرعة.يعد وقت الاستجابة السريع هذا رائعًا في التطبيقات التي تتطلب قدرات معالجة سريعة ، مثل الاتصالات عالية السرعة أو الحوسبة ، مما يضمن أن النظام يفي بمعايير الأداء الصارمة.

توافق الجهد الواسع

تم تصميم EPM7256SQC208-10 ليكون مرنًا من حيث توافق الجهد ، ودعم التشغيل الداخلي عند مستويات 5 فولت و I/O عند 3.3 V. تتيح إمكانية الجهد المزدوج هذه الجهاز أن يتفاعل بسهولة مع كل من أنظمة 3.3 V و 5 V ، مما يقلل من الحاجة إلى مترجمة مستوى الجهد وتبسيط تصميم النظام.

EPM7256SQC208-10 أبعاد التغليف

• نوع الحزمة: 208-BFQFP (حزمة مسطحة رباعية بلاستيكية)

• عدد المسامير: 208 خيوط

• حجم الجسم (L × W): 28 مم × 28 مم

• نمط التثبيت: تقنية جبل السطح (SMT)

• الرصاص الملعب: عادة 0.5 مم بين دبابيس (معيار لـ BFQFP)

• مواد الحزمة: البلاستيك

• سمك الحزمة: حوالي 3.5 مم (يختلف قليلاً من قبل الشركة المصنعة)

• الخصائص الحرارية: لا توجد وسادة مكشوفة.تبديد المحيط القياسي عبر مجلس الإدارة

• عبوة الدرج: تم توفيرها في صواني للتعامل مع الحجم والأتمتة الالتقاط

EPM7256SQC208-10 الشركة المصنعة

تم تطوير وتصنيع وتصنيع EPM7256SQC208-10 شركة Altera، رائدة رائدة في أجهزة المنطق القابلة للبرمجة المعروفة بسلسلة MAX® 7000s من CPLDS.في عام 2015 ، تم الحصول على Altera بواسطة شركة إنتل، واحدة من أكبر شركات تصنيع أشباه الموصلات في العالم.منذ الاستحواذ ، واصلت Intel دعم ودمج تقنيات CPLD و FPGA من Altera ضمن مجموعة حلولها القابلة للبرمجة.يمثل EPM7256SQC208-10 إرث Intel في تقديم حلول منطقية عالية الأداء وموضوعية مصممة لبرمجيات مصممة لمجموعة واسعة من التطبيقات الصناعية والاتصالات والتطبيقات المدمجة.على الرغم من تصنيفه الآن على أنه عفا عليه الزمن ، فإن الجزء يعكس التزام Intel طويل الأمد بأجهزة منطق موثوقة ومرنة قابلة للبرمجة.

خاتمة

إن EPM7256SQC208-10 عبارة عن شريحة ذكية يمكن الاعتماد عليها تساعد على جعل الأنظمة الرقمية تعمل بسلاسة.إنه يوفر الطاقة ، ويدعم فولتية مختلفة ، ويتيح لك برمجتها أثناء تثبيتها بالفعل ، مما يجعل التحديثات سهلة.على الرغم من أنها الآن شريحة أقدم ، لا يزال الآخرون يستخدمونها لأنها تعمل بشكل جيد في جميع أنواع الأنظمة.إذا كنت بحاجة إلى شريحة صلبة للتحكم في المنطق في التصميم الخاص بك ، فإن هذا الخيار هو خيار رائع.اتصل بنا اليوم إذا كنت تريد طلبها بكميات كبيرة.
