دليل USB FT234XD-R: Pinout ، مخطط كتلة وظيفية ، والبدائل

في المشهد التكنولوجي اليوم ، تتقلص الأجهزة بينما تستمر توقعات الأداء في الارتفاع.أدخل FT234xD-R ، وهي واجهة UART USB إلى Serial ذات الحافة التي تحضر التوازن المثالي بين التصميم المدمج والوظائف القوية.المخطط لها في حزمة DFN صغيرة 3 مم × 3 مم ، هذه الواجهة مثالية للتطبيقات المقيدة للفضاء دون المساومة على الأداء.إن قدرتها على تحويل إشارات USB إلى UART بكفاءة ، إلى جانب ميزات إدارة الطاقة المتقدمة ، تجعلها حلاً للأتمتة الصناعية والإلكترونيات الاستهلاكية والمزيد.

كتالوج

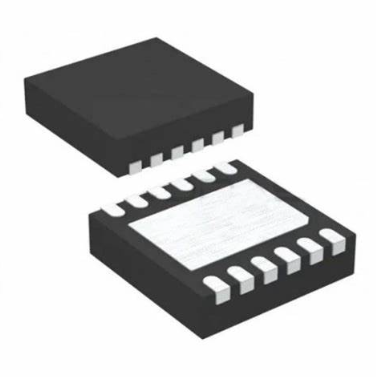

نظرة عامة على FT234XD-R

ال FT234XD-R يهدف إلى تبسيط USB إلى تواصل UART التسلسلي ، المتميز بانضغاطه المثير للإعجاب في حزمة DFN 3 مم 3 مم 3 مم ، وهو مفيد لتخطيطات ثنائي الفينيل متعدد الكلور الكثيف.وفقًا لمواصفات USB 2.0 ، حصل هذا الجهاز على معرف اختبار USB-IF (TID) 40001465 (Rev D) ، مما يدل على التزامه بمعايير الصناعة الصارمة.كقائد في فئته ، يوفر FT234XD-R أداءً عالياً إلى جانب استهلاك الطاقة المنخفضة.دعم لآخر بروتوكولات الاتصال.نقل بيانات موثوق بها عبر بيئات الأجهزة المختلفة.

في الممارسة العملية ، يثبت FT234XD-R لا يقدر بثمن في السيناريوهات التي تتطلب USB فعالة لتحويل UART.يسمح تصميمه المدمج بإدماج سلس في العديد من الأجهزة ، مما يعزز الوظائف دون حل وسط.تشمل التطبيقات الفعلية أنظمة التحكم الصناعية ، وإلكترونيات المستهلك ، وأدوات التنمية.بيئات التكامل الخاصة بها التي تتطلب موثوقية ثابتة وكفاءة فضاء.عند دمج FT234xD-R في تصميماتها ، تحتاج إلى النظر في تخطيط ثنائي الفينيل متعدد الكلور والإدارة الحرارية وسلامة الإشارة.

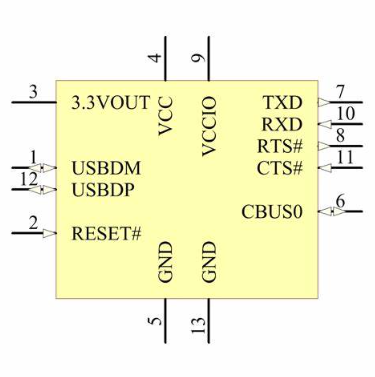

FT234XD-R PIN التكوين

رقم الدبوس	اسم	يكتب	وصف
4	VCC	قوة مدخل	5 v (أو 3.3 فولت) العرض إلى IC
9	VCCIO	قوة مدخل	1.8 فولت - 3.3 فولت العرض لخلايا IO
3	3.3vout	قوة الإخراج	3.3V الإخراج في 50mA.يمكن استخدامها لتشغيل VCCIO.عندما يكون VCC 3.3V ؛PIN 3 هو دبوس الإدخال ويجب توصيله بالدبوس 4.
5 ، 13	GND	قوة مدخل	0V مدخلات الأرض.
1	USBDM	الإدخال/الإخراج	USB إشارة البيانات ناقص.
12	USBDP	الإدخال/الإخراج	USB إشارة البيانات زائد.
2	إعادة ضبط#	مدخل	إعادة ضبط المدخلات (انخفاض نشط).
7	TXD	الإخراج	نقل إخراج البيانات غير المتزامن.
10	RXD	مدخل	استلام إدخال البيانات غير المتزامن.
8	RTS#	الإخراج	طلب لإرسال إشارة الإخراج / المصافحة.
11	CTS#	مدخل	واضح لإرسال إشارة الإدخال / المصافحة.
6	cbuso	أنا/س	قابل للتكوين CBUS I/O PIN.يتم تكوين وظيفة هذا الدبوس في ذاكرة MTP الجهاز.

نموذج CAD لـ FT234XD-R

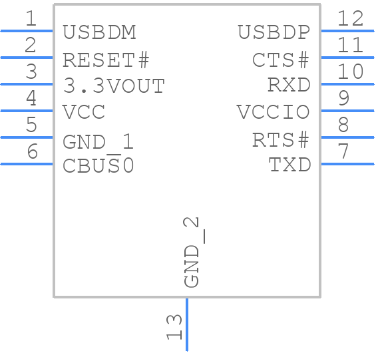

رمز

بصمة

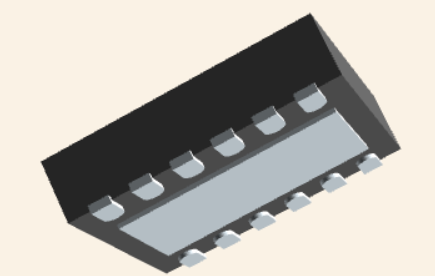

تمثيل ثلاثي الأبعاد

بدائل لـ FT234XD-R

• FT234XD-T

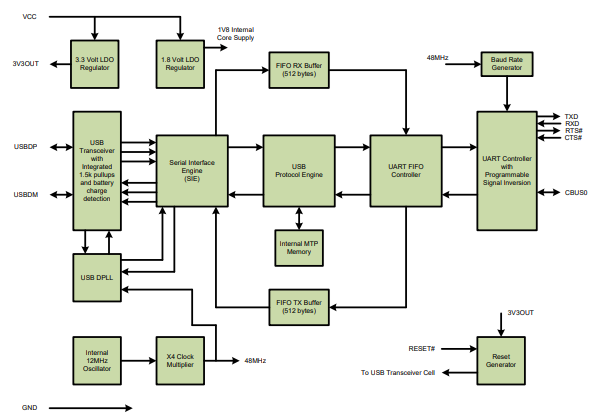

مخطط كتلة FT234XD-R

التطبيقات الشائعة لـ FT234XD-R

USB للاتصال التسلسلي

يجد FT234XD-R استخدامًا كبيرًا في تحويل تنسيقات USB إلى RS232 أو RS422 أو RS485 ، مما يسد الفجوة بين الأنظمة القديمة وواجهات USB الحديثة.يسمح للأنظمة القديمة بالانخراط دون عناء مع تقنيات USB المعاصرة.

تعزيز الأجهزة الطرفية القديمة

من خلال دمج اتصال USB مع الأجهزة الطرفية القديمة ، يتنفس FT234xD-R حياة جديدة في هذه الأجهزة.إنه لا يعزز وظائفهم فحسب ، بل يرفع أيضًا قابلية الاستخدام ، مما يجذب الحاجة إلى إصلاحات واسعة النطاق.

التصميم المعياري والنماذج الأولية

عند تصميم الأنظمة المعيارية ، يجلب FT234XD-R المرونة وقابلية التوسع في المعادلة.تصبح هذه الميزة مطلوبة في سيناريوهات التطوير ، حيث تمهد النماذج الأولية السريعة والاختبار الصارم الطريق للابتكار.

دعم الاتصالات

يلعب FT234XD-R دورًا نشطًا في أجهزة الاتصالات ، من الهواتف الخلوية إلى اللاسلكية.تدعم قدرتها على إدارة عمليات نقل بيانات USB الفعالة كلاً من التطوير والتطبيقات ، مما يعزز التطورات في تكنولوجيا الاتصالات.

التكامل مع MCUs و PLDs و FPGAs

دمج FT234xD-R في وحدات متحكم (MCUS) ، أو أجهزة المنطق القابلة للبرمجة (PLD) ، أو صفائف البوابة القابلة للبرمجة (FPGAs) تبسيط عملية تبادل البيانات.هذا التكامل يقلل من تعقيد التصميم ويعزز كفاءة النظام بشكل عام.

بيانات الفيديو الصوتية والمنخفضة النطاق الترددي

بالنسبة للتطبيقات التي تحتاج إلى نقل بيانات صوتية دقيقة ، مثل واجهات الصوت الرقمية ، يوفر FT234XD-R حلولًا موثوقة تستند إلى USB.كما يدعم بيانات الفيديو منخفض النطاق الترددي ، ومناسبة لمتطلبات دفق الفيديو البسيطة.

قراء بطاقات USB الذكية

يدعم FT234XD-R قراء بطاقات USB الذكية ، وهو أمر ضروري لمعاملات البيانات الآمنة وأنظمة التحكم القوية في الوصول.هذا يضيف طبقة أمنية كبيرة إلى تطبيقات مختلفة.

واجهة أجهزة USB

بمثابة واجهة لأجهزة USB ، تساعد FT234XD-R في مهام جمع البيانات وتحليلها.هذه الوظيفة لا تقدر بثمن في البحث التقني والعلمي ، حيث توفر معالجة بيانات دقيقة وموثوقة.

قيادة الابتكار والكفاءة

يمكنك تسخير إمكانيات FT234XD-R المعقدة لدفع حدود الكفاءة والابتكار في تصميماتها وتطبيقاتها.إنه يعمل كمحفز ، ويحول الأفكار إلى حلول وظيفية مبسطة.

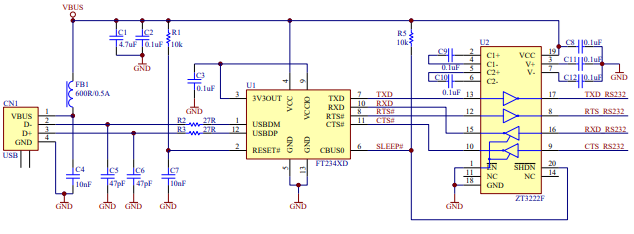

مثال الدائرة التي تتميز بـ FT234XD-R

مثال توضيحي ، كما هو موضح في الشكل المصاحب ، يوضح استخدام FT234xD كمحول USB إلى RS232.في هذا الإعداد ، يتم استخدام IC 3V3 TTL إلى مستوى RS232 IC لنقل مستويات منطق 3V3 من FT234XD إلى معيار RS232.يمكن للأجهزة المختلفة ، مثل برامج تشغيل خط Zywyn ، التعامل بشكل فعال مع تحول هذا المستوى من خلال استخدام Pin SHDN# لتقليل استهلاك الطاقة أثناء وضع تعليق USB.والجدير بالذكر أن Zywyn ZT3222F ، المتوافق مع هذا التكوين ، يدعم الاتصال RS232 بمعدلات البيانات تصل إلى 1000k باود.

يتيح تطبيق FT234XD-R تحويلًا سلسًا بين واجهات USB و RS232 ، مما يوفر العديد من الفوائد في التصميمات الإلكترونية.من خلال دمج محول مستوى 3V3 TTL إلى RS232 ، مثل تلك التي توفرها Zywyn ، يمكن للتصميمات الحفاظ على التوافق مع مجموعة واسعة من أجهزة RS232.علاوة على ذلك ، تتطلب تصميمات الدوائر الحديثة غالبًا مكونات موفرة للطاقة ؛مطلوب ميزة SHDN# pin في برامج تشغيل خط Zywyn لتلبية هذه الاحتياجات.هذا يساهم بشكل كبير في تقليل استهلاك الطاقة الإجمالي ، في الغالب عندما يدخل الجهاز وضع تعليق USB ، وبالتالي إطالة عمر البطارية في التطبيقات المحمولة.

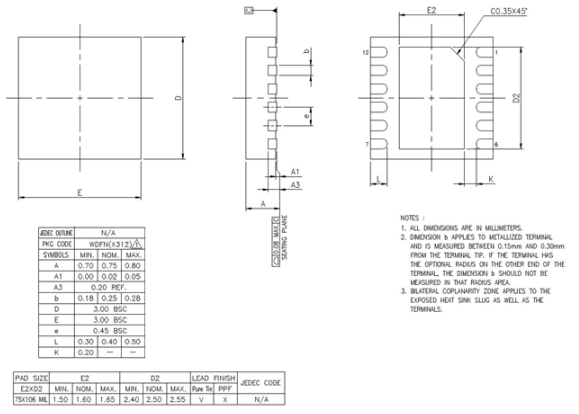

حزمة FT234XD-R

مواصفات FT234XD-R

فيما يلي جدول جيد التنظيم لـ FTDI (Future Technology Devices International Ltd) FT234XD-R مع مواصفاته الفنية وسماتها ومعلماتها ، إلى جانب أجزاء مماثلة.

يكتب	المعلمة
مصنع مهلة	11 أسابيع
جبل	سطح جبل
طَرد / قضية	12-VFDFN وسادة مكشوفة
رقم من دبابيس	12
التشغيل درجة حرارة	-40 درجة مئوية إلى 85 درجة مئوية
التغليف	شريط & Reel (TR)
المنشورة	2006
جزء حالة	نشيط
رُطُوبَة مستوى الحساسية (MSL)	3 (168 ساعة)
رقم من الإنهاء	12
الجهد االكهربى - إمداد	2.97 فولت إلى 5.5 فولت
صالة موضع	مزدوج
صالة استمارة	لا يقود
قمة درجة حرارة التراجع (درجة مئوية)	260 درجة مئوية
إمداد الجهد االكهربى	5V
صالة يقذف	0.45mm
وقت @ ذروة تراجع temp-max (s)	40
وظيفة	كوبري، USB إلى UART
مؤهل حالة	لا مؤهَل
التشغيل الجهد توريد	5V
واجهة	uart
التشغيل توريد التيار	8MA
رقم من الموانئ	1
الاسمي توريد التيار	8MA
µPS/µCS/المحيطية نوع ICS	حافلة وحدة التحكم ، الحافلة التسلسلية الشاملة
بيانات معدل	3 ميغابت في الثانية
بروتوكول	USB
USB معيار	USB 2.0
حافلة التوافق	I2C
المحيط نطاق درجة الحرارة مرتفع	85 درجة مئوية
ارتفاع	800μm
طول	3 مم
عرض	3 مم
يصل SVHC	لا SVHC
روهز حالة	روهز متوافق
خالية من الرصاص	خالية من الرصاص

ورقة البيانات pdf

FT234XD-R DATASHETS:

FT234XD.PDF
