1N4733A Zener Diode: العمل ، pinout ، ورقة البيانات

يستكشف هذا الدليل ميزات واستخدامات الصمام الثنائي 1N4733A Zener ، وهو مكون في الإلكترونيات الحديثة المعروفة بتنظيم الجهد الموثوق به.ويغطي مبادئ عمل الصمام الثنائي ، وكيفية استخدامه في الدوائر ، ودوره في الحفاظ على الجهد الثابت في مختلف الإعدادات.

كتالوج

نظرة عامة على الصمام الثنائي 1N4733A Zener

ال 1N4733A يبرز الصمام الثنائي بسبب معالجة الطاقة القوية والدقة في تنظيم الجهد ، مع تصنيف الطاقة 1 واط والجهد Zener من 5.1V.هذا الصمام الثنائي هو عنصر أساسي في الهندسة الكهربائية ، ويستخدم على نطاق واسع في تثبيت الجهد ودوائر القطع.يتم تقديره لتيار التسرب العكسي المنخفض ، مما يوفر مستويات الجهد الثابت.هذه الصفات تجعلها مفيدة للغاية للمحولات ودوائر إمداد الطاقة ، مما يحسن من أدائها التشغيلي والاعتماد عليه.في الإلكترونيات ، تميز قدرة الصمام الثنائي على إجراء التيار في كل من الاتجاهين إلى الأمام والعكس عن الثنائيات النموذجية.تساعد هذه الوظيفة في تنظيم الجهد ، مما يضمن إخراجًا مستقرًا حتى مع وجود مستويات مدخلات متقلبة ، مع الحفاظ على الفعالية أثناء سيناريوهات الانهيار.هذه الميزة مفيدة لتصميمات الدوائر المعقدة التي تتطلب الاستقرار.يتيح البناء المتين ، الذي يتميز بتقاطع PN مخدر بشكل كبير مغلفًا بالزجاج الواقي ، للصمام الثنائي بالتعامل مع طيف الجهد من 3.3 إلى 91 فولت. وهذا لا يعزز فقط مراقته وسط ظروف بيئية متفاوتالجهد االكهربى.موثوقية الصمام الثنائي واضحة من بنائه.ويشمل تصميم سبيكة مزدوج يقاوم التآكل ويتميز بسهولة المحطات المحملة ، مما يضمن اتصالات قوية في الدوائر.

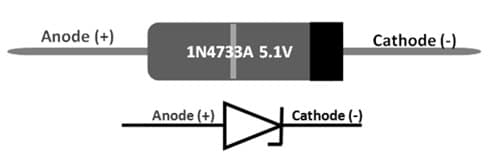

1N4733A تكوين دبوس

رقم الدبوس	اسم الدبوس	وصف
1	الأنود	يتدفق الحالية إلى هذه المحطة.
2	الكاثود	يتدفق الحالية من هذه المحطة.

1N4733A ميزات ومواصفات

الميزة/المواصفات	تفاصيل
الجهد الزنر الاسمي (VZ)	5.1 فولت
تبديد السلطة (PZ)	1.0 واط
تيار منظم Zener (IZM)	178 MAMPS
نوع الحزمة	DO-41 (من خلال الثقب)
الجهد الاسمي	5.1 فولت
تسامح	± 5 ٪
نطاق درجة حرارة التخزين	-65 درجة مئوية إلى 175 درجة مئوية
وزن	0.35 غرام
ميزات خاصة	موثوقية عالية ، خصائص عكسية حادة.

كيف يعمل 1N4733A؟

تم تصميم الصمام الثنائي 1N4733A Zener لتنظيم الجهد من خلال التصرف بشكل مختلف عن الثنائيات القياسية في التحيز العكسي.في التحيز إلى الأمام ، يسمح للتيار بالتدفق مع انخفاض جهد صغير (حوالي 0.3 إلى 0.7 فولت) ، على غرار الثنائيات العادية.ومع ذلك ، تحت التحيز العكسي ، فإنه يظهر سلوك فريد.بمجرد أن يصل الجهد العكسي إلى نقطة انهياره ، حوالي 5.5 فولت ، يبدأ الصمام الثنائي في إجراء التيار.يمكّن هذا الانهيار المتحكم فيه الصمام الثنائي من الحفاظ على جهد إخراج مستقر ، حتى لو كان جهد الإدخال أو حمل الدائرة يتقلب.

يتم تحقيق تنظيم الجهد هذا من خلال عمليتين: انهيار Zener وتأثير الانهيار.في الفولتية المنخفضة ، يهيمن انهيار Zener ، مع معامل درجة الحرارة السلبية ، مما يعني انخفاض الجهد الانهيار مع ارتفاع درجة الحرارة.في الفولتية العليا ، يتولى تأثير الانهيار الجليدي معامل درجة حرارة إيجابية ، حيث يزداد جهد الانهيار مع درجة الحرارة.في 1N4733A ، توازن هذان التأثيران ، مما يضمن أداءً ثابتًا عبر مجموعة من درجات الحرارة.هذا يجعل الصمام الثنائي اختيارًا موثوقًا للدوائر التي تتطلب تنظيمًا ثابتًا للجهد ، وخاصة في البيئات ذات الظروف المتغيرة.

تطوير مقياس AC مع Arduino Uno

يعد تصميم مقياس AC Voltmeter باستخدام Arduino UNO بمثابة إدخال جذاب في عالم تطبيقات متحكم لقياس فولتية التيار المتردد.تم إثراء هذا المشروع بمكونات مختلفة مثل مقاوم 330 أوم ، ومقياس الجهد 10K-OHM ، ومجموعة مختارة من المقاومات والمكثفات ، والثنائيات مثل 1N473A Zener ، ولوح عملي الذي يسهل التجميع.تعالج الدائرة فولتية المدخلات 110 فولت ، 220 فولت ، 380 فولت عن طريق استخدام مقسم الجهد ، ومواءمةها بشكل مريح مع نطاق 5V لأردوينو.يوفر الصمام الثنائي Zener 1N4733A الحماية ، محمي الدائرة من الفولتية فوق 5.1 فولت.يتم تحقيق القيم المقاسة من خلال شاشة LCD ، مما يعزز رؤية وفهم النتائج.يدمج برنامج Arduino المصاحب بذكاء تقسيم الفولتية الذروة AC بواسطة √2 لحساب قيم RMS ، وهو جانب مدروس يعكس السيناريوهات اليومية حيث يكون الاهتمام مطلوبًا.

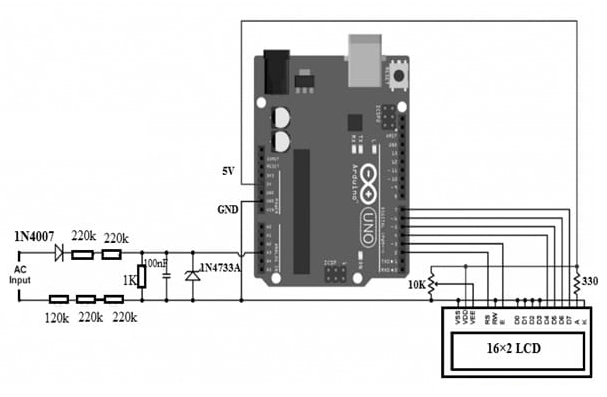

مقياس الفولتميتر AC مع لوحة Arduino

صياغة برنامج أردوينو

يفترض رمز Arduino دورًا ديناميكيًا في النظام من خلال تتبع جهد RMS باستمرار من خلال تقييم قياسات نصف الموجة الذروة.الاستفادة من الجهد المرجعي الداخلي ، يوفر الرمز تفسيرًا أكثر لجهد الموجة الجيبية ، مما يسهل درجة أعلى من الدقة.توضح هذه العملية مهارة برمجة متحكم في أدوات القياس الدقيقة والموثوقة في مجال الهندسة الكهربائية.

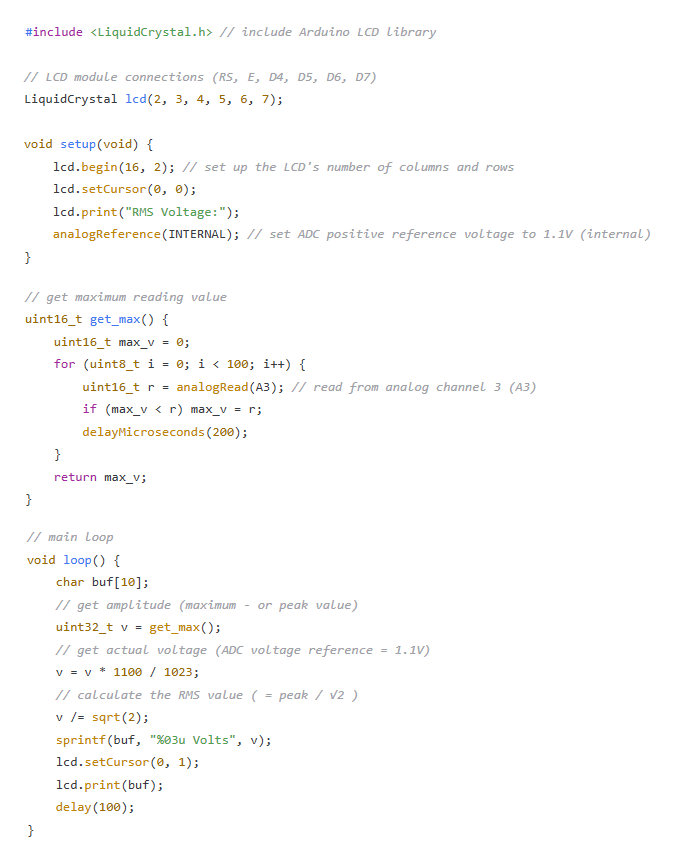

رمز Arduino

تطبيقات الصمام الثنائي 1N4733A Zener

وظائف حماية الجهد

في تطبيقات حماية الجهد ، يعمل 1N4733A على حماية المكونات الحساسة ، مما يؤدي إلى انخفاض في الجهد الزائد بدقة ، والحفاظ على وظائف الدائرة.يحد هذا الصمام الثنائي هذا الجهد الأقصى بمهارة ، ومهارة للظروف العابرة التي قد تؤدي إلى فشل مكون من المكونات.

تنظيم الجهد للأنظمة المدمجة

بالنسبة للدوائر الأصغر الموجودة في الأدوات المحمولة ، يضمن 1N4733A جهد إخراج مستقر.يدعم بهدوء الأداء المتسق الضروري وسط ظروف الإدخال المتغيرة ، مما يدل على أهميته في السيناريوهات حيث يكون الجهد الثابت بمثابة شريان الحياة لطول العمر والوظيفة المستدامة.

تطبيقات قطع الموجة

عند إقرانها في سلسلة مع الثنائيات الأخرى ، يقوم 1N4733A بإجراء لقطة الموجة ، وجوانب إدارة تشويه الإشارة.يحمل هذا التطبيق قيمة كبيرة في أجهزة الاتصال حيث يعد الاحتفاظ بنقاء الإشارة مصدر قلق كبير.

حماية متحكمون أو ICS

يوفر 1N4733A حماية استباقية لإدخال الجهد للموكرين أو الدوائر المتكاملة ، مما يمنع ظروف الجهد الزائد التي يمكن أن تعرض هذه المكونات للخطر.يوفر وسيلة فعالة من حيث التكلفة لتعزيز موثوقية التصميمات في الأنظمة الإلكترونية الحساسة.

استقرار الجهد في الظروف غير المنتظمة

يثبت الاستقرار المضمون من قبل 1N4733A في الدوائر عرضة للاضطرابات الكهربائية أو التداخل الكهرومغناطيسي ، والحفاظ على جهد الناتج الثابت ولعب دور في تجنب انخفاض الأداء المحتمل.

الحد من تلف الدائرة من ارتفاع الجهد

الاستراتيجيات الوقائية ضد العواصف العالية الجهد هي جزء لا يتجزأ في دعم رفاه الدوائر الإلكترونية.يقلل دمج 1N4733A من خطر الضرر من طفرات الجهد العالي غير المتوقعة ، مما يساهم في تحمل التصميمات الإلكترونية في الممارسة العملية.

تحول الجهد للمخرجات المتغيرة

يسهل 1N4733A تحويل الجهد الفعال لتعديلات الإخراج ، وتجميل التحولات عبر مراحل الإخراج المختلفة.تدعم هذه الوظيفة تكوينات الدائرة المرنة حيث يكون التنوع مفيدًا.
