دليل الترانزستور 2N3904: الميزات والاستخدامات وملاءات البيانات الكاملة

في منتصف الستينيات من القرن الماضي ، قدم موتورولا ترانزستور 2N3904 NPN ، وهو مكون صغير ولكنه قوي اكتسب شعبية بسرعة بسبب تنوعه وموثوقيته.تم تعبئتها في حالة مضغوطة إلى 92 ، وأصبح 2N3904 عنصرًا أساسيًا في مشاريع الإلكترونيات.اشتهر هذا الترانزستور مع كفاءته في تبديل الطاقة المنخفضة وتضخيم الإشارات ، وقد صمد أمام اختبار الزمن.في هذه المقالة ، سنستكشف الميزات الرئيسية ومبادئ التشغيل والتطبيقات المتنوعة لـ 2N3904 ، مما يعرض سبب عدم وجود خيار للتصميمات الإلكترونية اليوم.

كتالوج

فهم الترانزستور 2N3904

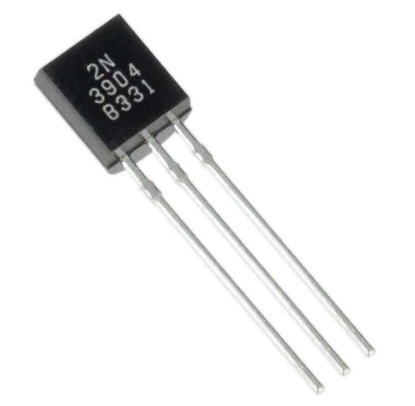

ال 2N3904 NPN Bipolar Junction Transistor (BJT) هو مكون مرغوب فيه ، يستخدم على نطاق واسع في تطبيقات الجهد المنخفض ، منخفضة التداول ، والمتوسطة.يتم الاحتفال به من أجل تعدد استخداماتها في دوائر التبديل والتضخيم ، ويتميز بتردد انتقالي 300 ميجاهرتز ، وتصنيف الجهد المنبثقة جامعًا يصل إلى 40 فولت ، وحد أقصى لتيار جامع 200mA.هذه السمات تجعل 2N3904 اختيارًا موثوقًا للعديد من الأجهزة الإلكترونية ، مما يضعه في اعتبار كبير للمهام مثل تضخيم الإشارة والتبديل.تسهل موثوقيتها وحزمة TO-92 تكاملًا بدون مجهود في مختلف الدوائر ، مما يضمن تطبيقه الواسع في التصميمات الإلكترونية.

القدرة على التكيف مع 2N3904 هي قوة دافعة وراء تبنيها على نطاق واسع.في تضخيم الإشارة ، يعزز الترانزستور بشكل فعال الإشارات الضعيفة دون إضافة ضوضاء كبيرة ، وضمان الوضوح والدقة.في تبديل التطبيقات ، يمتد أدائها الموثوق إلى ما وراء وظائف التشغيل/الإيقاف الأساسية إلى دوائر رقمية أكثر تعقيدًا ، مثل المذبذبات ومعدلات عرض النبض ، مما يثبت مفيدًا في كل من العوالم التناظرية والرقمية.دوائر تضم 2N3904 في كثير من الأحيان تحقق استقرار وكفاءة أفضل.في المشاريع التعليمية ، تمكن الطلاب من فهم المفاهيم الإلكترونية النهائية وتجربة التكوينات الفعلية.استخدامه الواسع في النماذج الأولية لا يقدر بثمن ، حيث يتم استخدام المكونات التي يمكن الاعتماد عليها للتجارب الناجحة.

الاستقرار الحراري هو خاصية ملحوظة لـ 2N3904.قدرتها على الحفاظ على الأداء التشغيلي على مدى درجة حرارة واسعة تقلل من خطر الهروب الحراري.تحدث هذه المشكلة الشائعة في BJTs عند زيادة درجة الحرارة إلى زيادة التيار ، مما قد يسبب فشل الدائرة.يضمن التصميم القوي 2N3904 الأداء المستمر حتى في الظروف البيئية المتقلبة ، مما يمنحه ميزة ملحوظة في كل من السياقات التنموية والتشغيلية.

مواصفات الترانزستور 2N3904

فئة	المعلمة	مواصفة
كهربائي صفات	يكتب	NPN ترانزستور تقاطع ثنائي القطب (BJT)
	الحد الأقصى الجهد الكنسي-الجهد (VCEO)	40 فولت
	الحد الأقصى الجهد التجميع (VCBO)	60V
	الحد الأقصى الجهد القاعدة باعث (Vobo)	6V
	الحد الأقصى تيار جامع (IC)	200MA
	الحد الأقصى تبديد السلطة (PTOT)	625 ميجاوات
	انتقال التردد (FT)	300 MHz
	العاصمة الربح الحالي (HFE)	100 إلى 300
حراري صفات	الحد الأقصى درجة حرارة الوصلات (TJ)	150 درجة مئوية
	تخزين نطاق درجة الحرارة	-55 درجة مئوية إلى +150 درجة مئوية
	حراري المقاومة ، تقاطع إلى المحيط (rθja)	200 درجة مئوية/ث
طَرد	طَرد يكتب	إلى 92
	يقود إعدادات	من خلال الثقب
	دبوس 1	باعث
	دبوس 2	قاعدة
	دبوس 3	جامع

2N3904 ميزات الترانزستور

تم بناء 2N3904 بمواد أشباه الموصلات من نوع N مفصولة بطبقة من النوع P.يسمح هذا الإعداد للجهاز بالتحكم في تيار أكبر بين المجمع والإعاج مع تيار قاعدة صغير فقط.يتم استخدامه بشكل شائع لكل من مهام التضخيم والتبديل.لقد اكتسبها تصميمها وقدراتها مكانًا بارزًا في العديد من التطبيقات الإلكترونية ، مع التركيز على موثوقيتها وأدائها المتسق.

استخدام الطاقة الفعال

يعمل 2N3904 مع انخفاض الجهد والتيار ، ويتميز بتواصل مع جامع 200MA وتبديد الطاقة 625 ميجاوات.هذه الكفاءة مفيدة للتطبيقات منخفضة الطاقة ، مثل الأجهزة المحمولة.غالبًا ما تفضل المكونات التي تقلل من استهلاك الطاقة ، مما يعزز عمر البطارية من الإلكترونيات المحمولة.

القدرة على التردد العالي

يتميز الترانزستور بتردد انتقالي 300 ميجاهرتز ، مما يجعله فعالًا للتطبيقات عالية التردد مثل مهام الترددات اللاسلكية ومعالجة الإشارات والتبديل عالي السرعة.تخدم قدرتها على التعامل مع الترددات المرتفعة أجهزة الاتصال بشكل جيد ، مما يضمن سلامة الإشارة حتى في النطاق الترددي الأعلى.

تحمل الجهد

يدعم 2N3904 VCEO من 40 فولت و VCBO من 60 فولت ، وتوسيع نطاق مستويات الجهد التشغيلي وتعزيز تعدد الاستخدامات للدوائر.هذه القدرة على التعامل مع الفولتية الأعلى دون تدهور تثبت أنها مفيدة في الدوائر الخاضعة لطفرات الجهد أو تلك التي تتطلب أداء قوي عبر ظروف مختلفة.

ربح الحالي المعتدل

يوفر تضخيمًا معتدلًا مع ربح DC (HFE) بين 100 و 300. هذا المستوى المتوازن من المكاسب يجعله مناسبًا للتطبيقات التي لا تشكل فيها الضوضاء مصدر قلق كبير.استفادت العديد من المشاريع من مكاسبها المعتدلة ، حيث وجدت أنها كافية لتلبية احتياجات التضخيم المختلفة دون التضحية بالاستقرار.

حزمة مضغوطة

يقع في حزمة صغيرة من خلال الثقب إلى 92 ، ويبسيط 2N3904 المناولة والتركيب على مركبات ثنائي الفينيل متعدد الكلور.يساعد هذا التصميم المدمج على النماذج الأولية والإنتاج على نطاق واسع ، مما يقلل بشكل كبير من وقت التجميع وتحسين كفاءة سير العمل.

جهد تشبع منخفض

يعمل الترانزستور بكفاءة مع الحد الأدنى من فقدان الطاقة ، ويتميز بجهد تشبع من جامع البثخ البالغ 0.2 فولت في تيار 10MA.يثبت جهد التشبع المنخفض هذا مفيدًا عن طريق تقليل توليد الحرارة ، وبالتالي تعزيز كفاءة دوائر إدارة الطاقة.

الاستقرار الحراري

يظهر 2N3904 موثوقية عبر نطاق درجة الحرارة من -55 درجة مئوية إلى +150 درجة مئوية ، مع درجة حرارة تقاطع الحد الأقصى 150 درجة مئوية.يضمن هذا الاستقرار الحراري أداءً ثابتًا في ظل ظروف التشغيل المختلفة ، مما يجعله ذا قيمة كبيرة في كل من المستهلكين الإلكترونيات والصناعية.

فائدة متعددة الاستخدامات

نظرًا لميزاتها ، فإن 2N3904 متعدد الاستخدامات للدوائر المعقدة ويستخدم على نطاق واسع من قبل الهواة والمهنيين على حد سواء لتضخيم الإشارات والتبديل والمشاريع الإلكترونية الأخرى.تتضح قابليتها للتكيف في مجموعات تعليمية ونماذج أولية للمشروع ، حيث تعرض قابلية تطبيقها الواسعة.

فعالة من حيث التكلفة ويمكن الوصول إليها

تجعل القدرة على تحمل التكاليف وسهولة الوصول إلى 2N3904 خيارًا شائعًا للأغراض التعليمية والنماذج الأولية والتطوير التجاري.إنه مناسب للمشاريع عبر مختلف المقاييس ، ودعم كل من بيئات التعلم ومساحات التصميم المهنية.تشجع هذه الفعالية من حيث التكلفة التجارب والابتكار الواسع دون فرض قيود مالية كبيرة.

تطبيقات الترانزستور 2N3904

تضخيم الإشارة

يتم استخدام 2N3904 على نطاق واسع لتضخيم إشارات مختلفة بسبب خصائصها متعددة الاستخدامات

• مضخمات الصوت: يتفوقون في تعزيز إشارات الصوت في أجهزة مثل أجهزة الراديو والميكروفونات ، ويرجع ذلك بشكل أساسي إلى مكاسب التيار المعتدل.هذا يجعله خيارًا مفضلاً بين عشاق الصوت بالهدف من إخراج الصوت أوضح ، حيث يمكن إدراك كل فارق بسيط من الصوت ، مما يثري تجربة الاستماع.

• مكبرات الصوت الترددات اللاسلكية: إن تردده الانتقال العالي يجعله ذا قيمة في تحسين استقبال إشارة التردد اللاسلكي الضعيف ونقله في أجهزة الاتصال.غالبًا ما تبرز التطورات التاريخية في تكنولوجيا الاتصالات مثل هذه الترانزستورات مثل المكونات الرئيسية ، مما يتيح التشويق من التواصل طويل المدى الموثوق به.

• مضخمات الجهد: يمكن أن يعزز 2N3904 فولتية المدخلات المنخفضة من أجهزة الاستشعار ، وتواصل بسلاسة مع Microcontrollers أو الدوائر الرقمية.يتيح ذلك معالجة البيانات الدقيقة ، النشطة في المجالات مثل الأجهزة الطبية الحيوية ، حيث يمكن أن يحدث تمثيل البيانات الدقيق فرقًا كبيرًا في نتائج المريض.

تبديل التطبيقات

2N3904 مناسب لتطبيقات التبديل التي لا حصر لها.

• الدوائر المنطقية الرقمية: ينظم بشكل فعال التدفق الحالي في الدوائر الرقمية التي تتضمن بوابات منطقية و flip-flops.تشكل هذه الدوائر العمود الفقري للأجهزة الحسابية ، حيث يمكّن أداء الترانزستور ويعزز عمليات الحوسبة الفعالة.

• ترحيل برامج التشغيل: يتحكم هذا الترانزستور بشكل بارز في ملفات ترحيل مع تيار قاعدة منخفضة.تطبيقه واسع الانتشار في الأتمتة المنزلية والصناعية ، وغالبا ما يتم تقدير إلكترونيات السيارات للتحكم في الحمل عالي الطاقة ، حيث غالبًا ما يتم تقدير أنظمة التحكم ذات الأعمدة والاستجابة.

• برامج تشغيل LED: تعمل 2N3904 على قيادة مصابيح LED في شاشات العرض الرسومية وأنظمة الإضاءة الديناميكية.توفر هذه الترانزستورات ، التي توفر ردود فعل مرئية وإضاءة مناسبة ، على إنشاء شاشات عرض معقدة وفعالة في الطاقة ، وتغذي إبداع المبدعين في تصميم الفنون البصرية والإضاءة.

المذبذبات والوقت

2N3904 هو خيار شائع لتوليد أشكال موجية دورية

• مذبذبات RC: معروفة بإنتاج إشارات ساعة مستقرة للدوائر الرقمية ، ونغمات التطبيقات الصوتية ، وإشارات التوقيت لتطبيقات التحكم.في عالم التصميم الإلكتروني ، من الضروري ضمان تشغيل المذبذبات المستقرة للتشغيل المتزامن للأنظمة المعقدة ، مما يجعلها ذات قيمة عالية.

• متعددة المتقاعدين: تنشئ هذه الترانزستورات موجات مربعة تستخدم في التحكم في PWM ، وتوليد الموجة ، والتوقيت للإلكترونيات الرقمية.غالبًا ما يتم تسليط الضوء على دورهم في توليد الإشارات الدقيقة في المناقشات حول معالجة الإشارات الفعالة ، مما يتغذى على الحاجة إلى الدقة في الأنظمة الرقمية.

استشعار التواصل

يثبت 2N3904 فعاليته في تطبيقات المستشعرات المختلفة.

• أجهزة استشعار درجة الحرارة: تضخيم التغيرات الجهد من أجهزة استشعار درجة الحرارة ، مما يتيح المعالجة الدقيقة في أنظمة المراقبة مثل HVAC والإلكترونيات الاستهلاكية.تعتبر دقة 2N3904 مفيدة في الحفاظ على موثوقية البيئات التي تسيطر عليها درجة الحرارة ، مما يضمن الراحة والوظائف.

• أجهزة استشعار الضوء: يعزز الترانزستور الحالي بكفاءة من أجهزة استشعار الضوء ، مما يضمن معالجة إشارة واضحة في أنظمة التحكم التلقائية في الإضاءة.يتم الاعتراف بهذه القدرة على نطاق واسع في الابتكار المنزلي الذكي ، حيث يعزز أداء المستشعر المتسق موثوقية النظام بشكل عام ، مما يساهم في نمط حياة آلي بسلاسة.

خاتمة

لا يزال الترانزستور 2N3904 عنصرًا أساسيًا في كل من الهواة والإلكترونيات المهنية.إن تحمل الجهد العالي ، وانخفاض استهلاك الطاقة ، وتردد الانتقال المثير للإعجاب يجعله مثاليًا لتطبيقات مختلفة ، من التضخيم إلى التبديل وتكامل المستشعر.تضمن حزمة AT-92 بأسعار معقولة إمكانية الوصول إلى النماذج الأولية والإنتاج على نطاق صغير ، مما يتيح لك الابتكار بسهولة.يعزز أدائها المتسق عبر أنواع الدوائر ، من برامج تشغيل LED إلى أجهزة الاتصال ، سمعتها كمكون موثوق ومرن.سواء تم استخدامه في مجموعات تعليمية أو نماذج أولية متقدمة ، يواصل 2N3904 تقديم أداء يمكن الاعتماد عليه ويظل مكونًا رئيسيًا في الإلكترونيات الحديثة.
