دليل شامل لوحدة Xbee S2C: pinout ، المواصفات ، الأوضاع ، اتصال Arduino ، والاستخدامات

أحدثت وحدات XBEE ، التي تم تقديمها لأول مرة في عام 2005 من قبل Digi International بموجب العلامة التجارية MaxStream ، ثورة في التواصل اللاسلكي مع التزامها بمعايير IEEE 802.15.4-2003.تم تصميمه لدعم التكوينات متعددة الاستخدامات مثل النجوم والنقطة من نقطة إلى نقطة ، وتطورت نظام XBEE البيئي إلى مجموعة قوية من الوحدات النمطية والمحولات والبوابات وحلول البرمجيات.هذه التطورات تجعلها ضرورية لتطبيقات الاتصالات اللاسلكية المتنوعة ، بدءًا من الأتمتة الصناعية إلى الأنظمة الذكية التي تدعم إنترنت الأشياء.في هذه المقالة ، نغوص في وحدة XBEE S2C - وهي بارزة في تشكيلة XBEE.سنستكشف سماتها الرئيسية وتكويناتها وتطبيقاتها العملية ، وعرض كيفية تبسيط إعدادات الاتصال مع تقديم الموثوقية وقابلية التوسع والكفاءة.سواء كنت تقوم بصياغة شبكات شبكية معقدة أو دمج أنظمة إنترنت الأشياء ، فإن وحدة XBEE S2C تحمل إمكانية تحويل مساعي الاتصالات اللاسلكية.دعونا نكتشف قدراتها وحالات الاستخدام العملية.

كتالوج

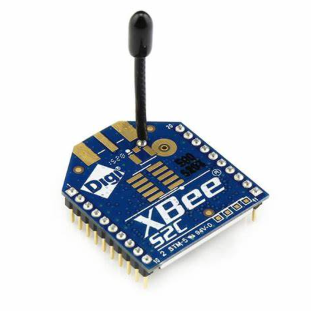

نظرة عامة على وحدة Xbee S2C

تبرز وحدة Xbee S2C كأداة متعددة الاستخدامات لاتصالات الترددات اللاسلكية.إنه يتصل بسلاسة بمجموعة من متحكمها وينقل البيانات بفعالية على نطاق تردد 2.4 جيجا هرتز.الوحدة نمطية بشكل خاص في بناء شبكات صلبة ويمكن الاعتماد عليها لتدفق البيانات دون انقطاع ، خاصة عند استخدامها مع الأجهزة التي تدعم zigbee ، مما يجعلها ذات قيمة كبيرة في الإعدادات التكنولوجية المعقدة.

تستخدم الوحدة تقنية zigbee لإنشاء شبكات شبكية معقدة.هذا يسمح للأجهزة بالانخراط في التواصل على مسافات طويلة والتنقل حول الحواجز المادية.يُعرف بروتوكول Zigbee بقدرةه على التكيف ، وقابلية التوسع ، والقنوات الآمنة ، مما يجعله مناسبًا للغاية للبيئات الصناعية حيث يكون تبادل البيانات المتسق وفي الوقت المناسب مطلوبًا.على سبيل المثال ، يمكن أن يؤدي دمج هذه الوحدات في الشبكات الذكية إلى تحسين أنظمة إدارة الطاقة من خلال ضمان نقل البيانات الدقيقة عبر شبكات واسعة.

أحد الجوانب الأكثر جاذبية في Xbee S2C هو سهولة استخدامه.دمجه مع Microcontrollers غير معقد ، مما يتيح النشر السريع عبر مجموعة متنوعة من التطبيقات.يعد برنامج X-CTU من Digi International مفيدًا في تعزيز قدرات الوحدة النمطية.من خلال هذه الأداة ، يمكن للمستخدمين بسهولة تكوين البرامج الثابتة واختبارها وتحديثها ، مما يضمن أن الوحدات مزودة بأحدث التحسينات والتدابير الأمنية.بالنسبة للفنيين ، يمكن أن يكون تشغيل المحاكاة داخل البرنامج خطوة حكيمة لتأكيد أن التكوينات تتماشى مع متطلبات تشغيلية معينة قبل نشرها في هذا المجال.

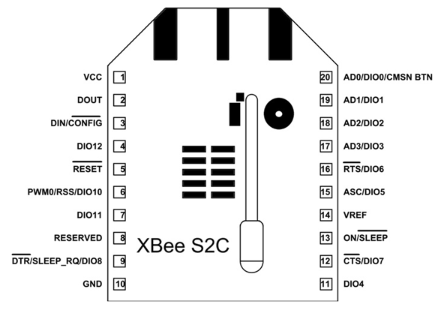

تكوين دبوس

رقم PIN	اسم الدبوس	وصف
PIN1	VCC	يستخدم هذا الدبوس لتوفير طاقة الإدخال للجهاز.
PIN2	DOUT/DIO13	يعمل كإخراج متسلسل UART ويعمل أيضًا كـ GPIO دبوس.
PIN3	DIN/Config/DIO14	بمثابة إدخال بيانات تسلسلي لـ UART وكدسم GPIO.
PIN4	DIO12/SPI_MISO	دبوس إخراج البيانات لاتصالات SPI ، أيضا قابلة للاستخدام وظائف GPIO.
PIN5	إعادة ضبط	يساعد في إعادة تعيين الجهاز من خلال إشارة خارجية.
PIN6	RSS/PWM0/DIO10	تستخدم لـ GPIO و PWM ، ويشير إلى قوة الإشارة في الاتصالات التسلسلية UART.
PIN7	PWM1/DIO11	يعمل مثل GPIO و PWM.
PIN8	محجوز	لا يوجد اتصال أو لا توصيل دبوس.
PIN9	dtr/sleep_rq/dio8	يتحكم في خط النوم الخاص بـ Xbee S2C Module ويعمل أيضًا كدالة GPIO.
PIN10	GND	دبوس الأرض.
PIN11	DiO4/spi_mosi	يعمل كدبوس GPIO ويساعد في اتصال SPI إدخال بيانات Xbee.
PIN12	CTS/DIO7	يعمل كمؤشر للتحكم في التدفق RS232 وهو أيضًا مفيد لوظائف GPIO.
PIN13	ON_SLEEP/DIO9	يساعد في التحقق من حالة XBEE وعملية ل وظائف GPIO.
PIN14	vref	واجهة ADC المباشرة داخل مرجع الجهد التناظرية.
PIN15	ASC/DIO5	يكتسب علامات وضع السكون ووضع التشخيص ، أيضًا يعمل لدبابيس GPIO.
PIN16	RTS/DIO6	يشير إلى التدفق الحالي ضمن اتصال RS232 و يعمل كـ GPIO PIN.
PIN17	AD3/DIO3/SPI_SSEL	الرقيق اختيار دبوس لتواصل SPI ، يعمل أيضًا إدخال البيانات التناظرية و GPIO.
PIN18	AD2/DIO2/SPI_CLK	دبوس CLK لاتصال SPI ، يعمل أيضًا في المدخلات التناظرية & gpio.
PIN19	AD1/DIO1/SPI_ATTN	يساعد SPI_ATTN في الإخطار الرئيسي لبيانات XBEE الإخراجأيضا GPIO والمدخلات التناظرية.
PIN20	AD0/DIO0/CMSN BTN	تستخدم لزر التكليف ، GPIO ، ومدخلات ADC.

السمات الأساسية والتفاصيل الفنية

الميزة/المواصفات	تفاصيل
نوع الجهاز	قائم بذاته
تردد الإرسال	2.4 جيجا هرتز إلى 2.5 جيجا هرتز
القنوات	16 قنوات التسلسل المباشر
واجهات	Uart (كحد أقصى 250 كيلو بايت/ثانية) ، SPI (الحد الأقصى 5 ميجابايت/ثانية)
نقل الطاقة	قابل للتعديل بواسطة البرنامج
المدى (الحضري/الداخلي)	200 قدم
المدى (خط RF خط البصر في الهواء الطلق)	ما يصل إلى 4000 قدم
نقل إخراج الطاقة (وضع التعزيز)	6.3 ميجاوات (8 ديسيبل)
نقل إخراج الطاقة (الوضع العادي)	2 ميجاوات (3 ديسيبل)
معدل بيانات RF	250،000 نقطة أساس
حساسية المتلقي (وضع التعزيز)	-102 ديسيبل
حساسية المتلقي (الوضع الطبيعي)	-100 ديسيبل
نطاق الجهد العرض	+2.1 إلى +3.6 V
تشغيل التيار (الوضع العادي)	33 Ma في 3.3 V
تشغيل التيار (وضع التعزيز)	45 مللي أمبير في 3.3 فولت
تيار الخمول	9 م
الحد الأقصى للإخراج الحالي	40 مللي أمبير
التيار المتدلي	<1 µA
حماية ESD	3000 v
نطاق درجة حرارة التشغيل	-40 درجة مئوية إلى 85 درجة مئوية
معدل بيانات اتصال UART	ما يصل إلى 256 كيلو بايت في الثانية
معدل بيانات اتصال SPI	ما يصل إلى 5 ميغابت في الثانية
معدل بيانات الوحدة النمطية	ما يصل إلى 250،000 نقطة أساس

أوضاع تشغيلية

تجسد وحدة XBEE S2C مزيجًا رائعًا من القدرة على التكيف والفائدة ، مما يسهل تشغيله في منهجيتين متميزتين: في وضع الأوامر ووضع API.كل منهجية تلبي متطلبات التواصل المتنوعة ، وربط سمات مميزة مع احتياجات تشغيلية محددة.

في وضع الأوامر-تبادل البيانات السلس

ضمن وضع AT AT ، المعروفة باسم الوضع الشفاف ، تضمن الوحدة تبادل البيانات المباشر وغير المعقد عبر دبوس DIN.يفضل هذا الإعداد السيناريوهات التي تستلزم الاتصال المباشر من نقطة إلى نقطة.من خلال الاستفادة من مسارات البيانات الشفافة ، يمكن للأجهزة تبادل المعلومات دون عناء ، والتخلص من الحاجة إلى المعالجة المعقدة أو البروتوكولات المعقدة.

وضع API-التفاعلات القائمة على الإطار منظم

من ناحية أخرى ، يعتمد وضع API استراتيجية أكثر تنظيماً من خلال تأطير البيانات قبل الإرسال.تمنح هذه الطريقة الأمان المتزايد مع التحقق من صحة الخطأ ووظائف التغذية المرتدة.يشتمل تصميم الإطار النموذجي على تحديدات البدء ، ومعرفات النوع ، وأطوال الإطار ، والبيانات الفعلية ، والتحقق.مثل هذا التجميع لا يؤمن الاتصال فحسب ، بل يساعد أيضًا في تحسين تعديلات المعلمات واكتساب شكر وتقدير تسليم الحزم.

تسخير إمكانات وحدة Xbee S2C

إن استيعاب أهمية وحدة XBEE S2C داخل البنية التحتية للشبكة يثري الأداء الكلي ويعزز القدرات التشغيلية.تساعد هذه الوحدة في صياغة شبكات لاسلكية مرنة وفعالة تلبي احتياجات المتطلبات التشغيلية المتنوعة.تعمل بشكل أساسي في ثلاثة أدوار محددة:

إتقان تنسيق الشبكة

يتفوق المنسق في إنشاء ودعم النظام.يتجاوز معالجة البروتوكولات والمزامنة لتشمل تكوين معلمات الشبكة مثل اختيار القناة ومعرفات الشبكة ، وتعزيز جو الاتصال دون انقطاع.في التطبيقات العملية ، يعمل المنسقون في كثير من الأحيان كعقدة أساسية ، وتحديد إطار الشبكة والصحة.يمكنك في كثير من الأحيان التعبير عن تأثير ترميز هذه الوحدة بخبرة لتقليل زمن الوصول وزيادة إنتاجية البيانات.

قدرات التوجيه

تلعب أجهزة التوجيه دورًا نشطًا في ضمان تدفق البيانات المستمر عبر أقسام الشبكة.إنهم لا يديرون نقل البيانات الداخلية فحسب ، بل يسهلون أيضًا الاتصال الخارجي عن طريق العمل كـ Betweens.يحمل هذا الدور أهمية كبيرة في إعدادات الشبكة المعقدة حيث يجب أن يكون توزيع البيانات فعالًا عبر عقد متعددة.يمكنك في كثير من الأحيان ضبط إعدادات جهاز التوجيه لمزيج مثالي من النطاق والحفاظ على الطاقة ، وتعزيز نمو الشبكة والوظائف الدائمة.

التعامل مع الأجهزة النهائية

بينما محدودة في الوظائف ، تركز الأجهزة النهائية على نقل بيانات RF واستقبالها.غالبًا ما يشتمل تصميمهم على أوضاع لتوفير الطاقة لتمديد عمر البطارية ، وهو أساسي في حالات المراقبة البعيدة.تم تصميم هذه الأجهزة لتنفيذ مهام محددة داخل الشبكة ذات التعقيد المنخفض ، مما يضمن الاعتماد.تتضمن ممارسة الصناعة الواسعة النطاق إدارة استراتيجيات للنوم والأعتام لتوسيع تشغيل الأجهزة دون تقويض تكامل البيانات.

معرفات وقنوات الصياغة الدقيقة

معرف شبكة المنطقة الشخصية (PAN) نشط في تحديد كل شبكة ، ويطالب التكوين الدقيق لتأمين وضع الجهاز الصحيح.يتم استخدام اختيار من 16 قناة متوفرة ، عادة ما يديرها المنسق ، في تقليل التداخل ودعم كفاءة الشبكة.يمكنك في كثير من الأحيان مناقشة طرق تخصيص القناة الديناميكية وإدارة معرف PAN للتكيف مع التحولات البيئية أو تحجيم الشبكة ، وبالتالي الحفاظ على التواصل الفعال.

تواصل Xbee S2C مع Arduino و NodeMCU لتطبيقات إنترنت الأشياء الديناميكية

استكشاف تكامل وحدات Xbee S2C مع Arduino و Nodemcu يفتح عالمًا من التطبيقات المرنة في مشهد إنترنت الأشياء (IoT).يدور هذا المسعى عادةً حول صياغة مكونات جهاز الإرسال والمستقبل المتميز لتسهيل تبادل بيانات السوائل تذكرنا بإيقاعات تفاعلك.

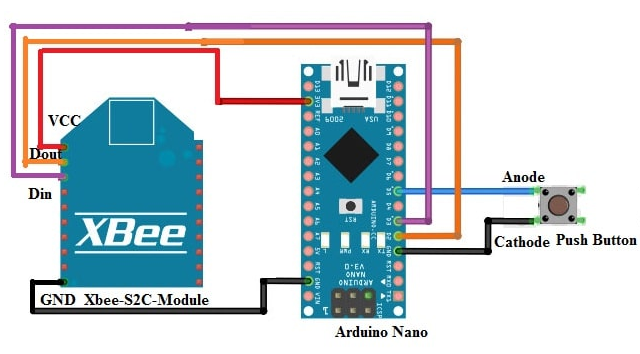

وحدة المرسل مع Arduino Nano

يستلزم إنشاء رابط بين وحدة Xbee و Arduino Nano الاتصال المناسب بـ VCC و GND و DIN و Dout.يبدأ الاستخدام المتعمد لزر الضغط في نقل البيانات عند الضغط عليه ، وهي وظيفة تحاكي التفاعل البديهي الذي شوهد في سيناريوهات التحكم.يتردد هذا الإعداد مع التجارب اليومية حيث تقوم أزرار الدفع بتبسيط مشاركتك في الأنظمة المضمنة.

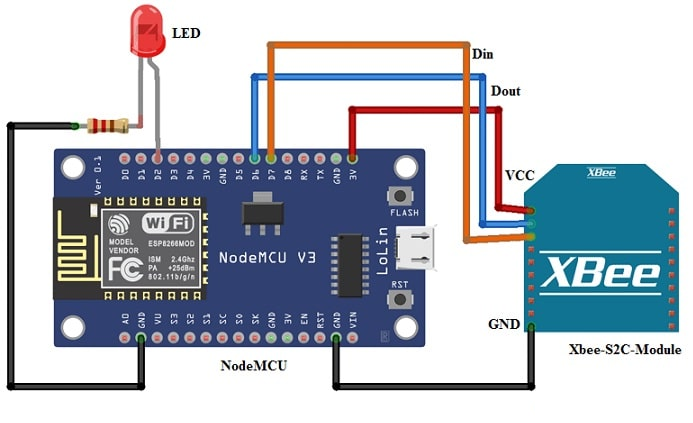

نظام الاستقبال مع NodeMCU

يعتمد تكامل NODEMCU مع وحدة XBEE مخطط اتصال مشابه ، معززًا بواسطة LED يعمل كمؤشر حالة لإيصال البيانات.يثري هذا التكوين فهم أنظمة التغذية المرتدة ، حيث تعكس الإشارة المرئية الخاصة بـ LED عملية تصحيح الأخطاء في تفاعلات الأجهزة ، مما يعزز إحساسًا مطمئنًا بالاعتماد على النظام.

شفرة

الرمز المطلوب للمرسل:

#includ

برامج Xbee (2،3) ؛

زر int = 5 ؛

التبديل المنطقي = خطأ ؛// يتابع هذا المتغير نقرات بديلة للزر

إعداد باطل ()

{

Serial.Begin (9600) ؛

pinmode (زر ، input_pullup) ؛

xbee.begin (9600) ؛

}

حلقة باطلة ()

{

// عند الضغط على الزر (سحب GPIO منخفض) أرسل 1

if (DigitalRead (button) == low && toggle)

{

Serial.println ("تشغيل LED") ؛

تبديل = خطأ ؛

xbee.write ('1') ؛

التأخير (1000) ؛

}

// عندما يتم الضغط على الزر للمرة الثانية (سحب GPIO منخفضًا) أرسل 0

وإلا

{

Serial.println ("إيقاف تشغيل LED") ؛

تبديل = صحيح ؛

xbee.write ('0') ؛

الرمز المطلوب للمستقبل:

#يشمل

int led = 2 ؛

int وردت = 0 ؛

int أنا ؛

// للتواصل مع zigbee

البرمجيات zigbee (13،12) ؛

إعداد باطل ()

{

Serial.Begin (9600) ؛

zigbee.begin (9600) ؛

pinmode (LED ، الإخراج) ؛

}

حلقة باطلة ()

{

// تحقق مما إذا تم استلام البيانات

if (zigbee.available ()> 0)

{

وردت = zigbee.read () ؛

// إذا كانت البيانات 0 ، فقم بإيقاف تشغيل LED

إذا (تم استلامه == "0")

{

Serial.println ("إيقاف تشغيل LED") ؛

DigitalWrite (LED ، Low) ؛

}

// إذا كانت البيانات 1 ، فقم بتشغيل LED

آخر إذا (تم استلامه == "1")

{

Serial.println ("تشغيل LED") ؛

DigitalWrite (LED ، عالية) ؛

}

}

توضح مقتطفات الرمز المقدمة عملية الإرسال والاستقبال باستخدام المكونات الأساسية مثل أزرار الدفع والمصابيح.هذه الأمثلة هي بوابات لك تهدف إلى إعادة إنتاج أنظمة الاتصالات الفعالة ضمن أطر عمل إنترنت الأشياء ، والتي تشبه تلك المستخدمة في النماذج المعيارية للصناعة.

تدعم التشغيل المنسق لمنعتي XBEE اتصالات Zigbee دون انقطاع بين Arduino Nano و NodeMCU.ينقل كل زر الضغط على البيانات أثناء توفير ملاحظات فورية في وقت واحد من خلال LED ، مما يعكس أنظمة حيث يتم التأكيد على ضمان البيانات الفعلية.

التطبيقات

أتمتة المنزل وشبكات الشبكات

تعزز وحدة XBEE S2C أتمتة المنزل من خلال تشكيل شبكات شبكات بسلاسة تقوم بتوصيل الأجهزة داخل الأسرة.تجد هذه الوحدة مكانتها في الإعدادات التي تتطلب اتصالًا مستقرًا منخفضًا للوصول ، من خلال بروتوكولات zigbee القوية.عادةً ما يجد مكانًا في أنظمة الإضاءة والأمن والتحكم في المناخ ، ويعزز جوًا ذكيًا أكثر تفاعلية وترابطًا.تضمن موهبة الشفاء الذاتي داخل شبكة Mesh استمرارية الخدمة ، حتى عندما تتعثر عقدة واحدة ، وبالتالي تعزيز الموثوقية الكلية وكفاءة الإعداد.

التطبيقات الصناعية والاتصالات متوسطة المدى

داخل العالم الصناعي ، تعد وحدة XBEE S2C خيارًا مفضلاً للتواصل المتوسط ​​المدى ، مما يعزز الاتساق في مسارات الاتصال للعمليات الصناعية الآلية.ويشمل ذلك مراقبة معدات المصنع والتحكم فيه ، ويزدهر في السيناريوهات حيث تجعل البيئات القاسية حلولًا سلكية أقل ممكنة.يعكس الاستفادة من هذه الوحدة الميل المتزايد نحو الرقمنة ، وتعزيز الكفاءة الصناعية ، وتقليل وقت التوقف.يمكنك التفكير في قدرتها على إعادة اختراع التصنيع التقليدي من خلال دمج تحليل البيانات الفعلي ومراقبة المعدات اليقظة ، مما يثير الفضول حول تأثيره على الإنتاجية.

أتمتة المباني التجارية

تعمل الوحدة على توسيع فائدتها إلى أتمتة المباني التجارية ، مما يؤدي إلى تبسيط تشغيل أنظمة HVAC والإضاءة والبنية التحتية للأمن.يوفر هذا التكامل بناء لك فرصة لتحقيق درجة ممتازة من كفاءة الطاقة ، وتتوافق مع الدافع الحديث نحو الوعي البيئي.تسهل براعة الاتصالات التكامل مع الأطر الحالية ، ودعم القدرة على التكيف والنمو.غالبًا ما تُظهر تجارب هذه التطبيقات انخفاضًا ملحوظًا في تكاليف التشغيل ، مع تسليط الضوء على دور وحدة XBEE S2C في تقليل البصمة البيئية للمرافق التجارية.

أنظمة الطاقة الذكية

في مجال أنظمة الطاقة الذكية ، تعزز وحدة XBEE S2C إدارة الطاقة وتوزيعها داخل الشبكات الذكية.يسمح بتبادل البيانات الفعلي بين مصادر الطاقة والمستهلكين ، وتحسين تخصيص الطاقة وتقليل الهدر.يمكنك ترتيب استخدام الأجهزة لكل نقاط السعر الفعلية أو متطلبات الذروة المتوقعة ، والترجمة إلى وفورات طاقة ملحوظة.مسلحًا ببروتوكولات اتصال آمنة ، تدعم الوحدة إدارة مصادر الطاقة المتجددة اللامركزية ، وهي خطوة إلى الأمام في ضمان ممارسات الطاقة المستدامة للأجيال القادمة.تؤكد هذه التطورات على إمكاناتها لإصلاح أنماط استهلاك الطاقة ، مع صداها مع أهداف الاستدامة العالمية.
