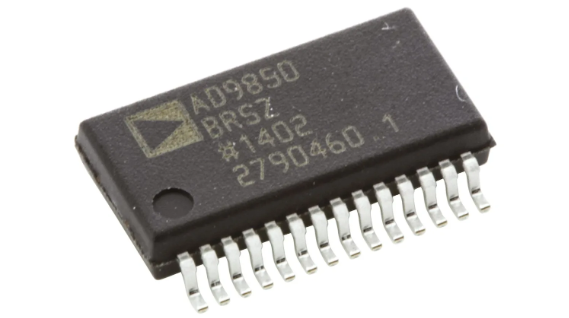

AD9850 DDS Synthesizer: دليل شامل لـ Pinout و Schematic و DATASHEET

يعد AD9850 جهازًا قويًا للتوليف الرقمي المباشر (DDS) القائم على CMOS (DDS) مصمم لتوليف التردد متعدد الاستخدامات وتوليد الساعة الدقيق.يتيح هيكلها الرقمي المتقدم التحكم الدقيق في التردد والمرحلة ، مما يجعله أساسيًا في التطبيقات التي تتراوح من راديو الهواة إلى الاتصالات التجارية.تستكشف هذه المقالة تكوين دبوس AD9850 والمواصفات الفنية والتطبيقات العملية ، مما يبرز تأثيره على الأنظمة الحديثة التي تتطلب دقة ومرونة عالية.من خلال استهلاك الطاقة المنخفضة ، والقدرة على التكيف ، والأداء الموثوق به ، لا يزال AD9850 أساسًا في تصميم أنظمة التحكم في التردد عالية الأداء.

كتالوج

نظرة عامة على AD9850

ال AD9850 هو مزج رقمي متطور يدمج التوليف الرقمي المباشر (DDS) مع محول ومقارنة عالية السرعة.يتيح هذا المزيج إنشاء موجات جيبية تمثيلية دقيقة ، مما يوفر مصدرًا متعدد الاستخدامات لتوليد الترددات وتوليف الساعات.مع دقة ضبط 0.0291 هرتز ، يمكنه التعامل مع ما يصل إلى 23 مليون تحديث للتردد في الثانية ، مما يدعم ترددات الإخراج تصل إلى 62.5 ميغاهيرتز.قد تستدعي قدرتها على تقديم مثل هذه الدقة مشاعر الإنجاز لأولئك الذين يعملون على تطبيقات التردد المعقدة.

مجهز بإمكانيات تعديل خمس مراحل ، يسمح الجهاز بمعالجة الإشارة المعقدة.تثبت هذه القدرة على التكيف في التحكم في الطور مفيدة في مهام التواصل والأجهزة حيث يشكل دقة التوقيت نتائج.غالبًا ما تكشف إعدادات الميدان عن مرونتها ، مع الحفاظ على الأداء المتسق عبر ظروف متنوعة ، وهي سمة يمكن أن تتردد صداها مع الشعور بالاعتماط.

يستخدم AD9850 تصميم CMOs منخفض الطاقة ، يعمل بكفاءة ضمن معلمات درجة الحرارة الصناعية.يستهلك 155 ميجاوات فقط في إمدادات 3.3 فولت ، مما يجعله مثاليًا للتطبيقات التي تعمل بالبطاريات والمحمولة مع الحفاظ على الأداء.في السياقات التي يتماشى فيها الحفاظ على الطاقة مع أهداف أوسع ، يوفر تصميمه شعورًا بالوئام بين الأداء والاستدامة.يدعم المزج كل من طرق تحميل البيانات المتوازية والسلسلة ، مما يوسع قابلية تطبيقه عبر تكوينات النظام المختلفة.هذه القدرة على التكيف تعزز استراتيجيات النشر المتنوعة ، وتمكين حلول مخصصة في الأنظمة المتطورة.تؤكد السيناريوهات الفعلية على تكاملها السلس في كل من التقنيات القديمة والمتطورة ، مما يعزز مكانته في هذا المجال.

تكوين دبوس

رقم الدبوس	ذاكري	وظيفة
4 إلى 1 ، 28 إلى 25	D0 إلى D7	مدخلات البيانات 8 بت.هذا هو منفذ البيانات 8 بت لـ قم بتحميل تردد 32 بت بشكل تكراري وكلمة مرحلة/التحكم 8 بت.D7 = MSB ؛D0 = LSB.D7 (PIN 25) يعمل أيضًا كدخل الإدخال لـ 40 بت كلمة البيانات التسلسلية.
5 ، 24	DGND	أرض رقمية.هذه هي العائدات الأرضية ل الدوائر الرقمية.
6 ، 23	DVDD	يؤدي الجهد الإمداد إلى الدوائر الرقمية.
7	w_clk	كلمة تحميل كلمة.يتم استخدام هذه الساعة لتحميل التوازي أو التردد التسلسلي/كلمات المرحلة/التحكم.
8	FQ_UD	تحديث التردد.على الحافة الصاعدة لهذه الساعة يتم تحديثات DDS إلى التردد (أو المرحلة) المحملة في سجل إدخال البيانات ؛هو - هي ثم أعد تعيين المؤشر إلى كلمة 0.
9	كلين	مدخلات الساعة المرجعية.قد يكون هذا مستمرًا قطار النبض على مستوى CMOS أو إدخال جيبي متحيز في إمدادات 1/2V.الحافة الصاعدة من هذه الساعة تبدأ العملية.
10 ، 19	agnd	الأرض التناظرية.هذه الخيوط هي العائد الأرضي ل الدوائر التناظرية (DAC والمقارنة).
11 ، 18	AVDD	الجهد توريد للدوائر التناظرية (DAC و المقارنة).
12	RST	اتصال RST الخارجي DAC.مجموعات قيمة المقاوم هذه DAC CUNTROPUTITURT CURTRATION.للتطبيقات العادية (FS ، IOUT = 10 MA) ، قيمة RST هي 3.9 kΩ متصلة بالأرض.RST/iout العلاقة هي IOUT = 32 (1.248 فولت/RST).
13	QOUTB	إخراج تكملة.هذا هو مكمل المقارن الإخراج.
14	Qout	الإخراج صحيح.هذا هو الناتج الحقيقي للمقارن.
15	فين	عكس إدخال الجهد.هذا هو المقارنة المدخلات السلبية.
16	فين	مدخلات الجهد غير المقيد.هذا هو المقارنة المدخلات الإيجابية.
17	DACBL (NC)	DAC الأساس.هذا هو مرجع الجهد الأساسي DAC. يتم تجاوز هذا الرصاص داخليًا ويجب أن يُعتبر عادة لا الاتصال للحصول على الأداء الأمثل.
20	ioutb	الإخراج التناظري التكميلي من DAC.
21	iout	الناتج الحالي التناظرية من DAC.
22	إعادة ضبط	إعادة ضبط.هذه هي وظيفة إعادة التعيين الرئيسية ؛عند ضبطها ، يقوم بمسح جميع السجلات (باستثناء سجل الإدخال) ، ويذهب إخراج DAC إلى جيب التمام 0 بعد دورات الساعة الإضافية.

نموذج CAD من AD9850

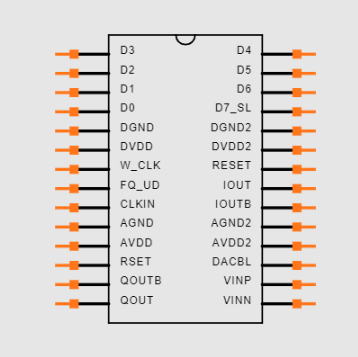

رمز

بصمة

سمات

ميزة	وصف
تردد الساعة	25 ميغاهيرتز
DAC على الرقاقة والمقارنة	DAC عالي الأداء والمقارنة عالية السرعة
DAC SFDR	> 50 ديسيبل @ 40 ميجا هرتز Aout
ضبط التردد	كلمة ضبط تردد 32 بت
واجهة التحكم	واجهة تحكم مبسطة: بايت متوازي أو مسلسل
تنسيق التحميل	مدعوم
تعديل المرحلة	القدرة على تعديل المرحلة
مزود الطاقة	يعمل على مصدر طاقة فردي 3.3V أو 5V
استهلاك الطاقة (5V)	380 ميجاوات @ 125 ميغاهيرتز
استهلاك الطاقة (3.3 فولت)	155 ميجاوات @ 110 ميغاهيرتز
السلطة لأسفل	وشملت وظيفة أسفل الطاقة
نوع الحزمة	حزمة SSOP 28 دبوس

المواصفات الفنية

فيما يلي تنسيق جدول منظم يعتمد على المواصفات الفنية والسمات والمعلمات المقدمة لشركة Adalog Devices Inc. AD9850BRS، جنبا إلى جنب مع تفاصيل الجزء.

المعلمة	قيمة
يكتب	DSP الطرفية ، مذبذب الرقم الذي يتم التحكم فيه
حالة دورة الحياة	الإنتاج (آخر تحديث: قبل 3 أسابيع)
مهلة المصنع	8 أسابيع
الاتصال الطلاء	الرصاص ، القصدير
نوع التثبيت	جبل السطح
حزمة / حالة	28-SSOP (0.209 ، عرض 5.30 مم)
عدد المسامير	28
درجة حرارة التشغيل	-40 درجة مئوية إلى 85 درجة مئوية
التغليف	أنبوب
رمز JESD-609	E0
رمز PBFree	لا
حالة الجزء	نشيط
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	28
رمز ECCN	ear99
تبديد القوة القصوى	480 ميجاوات
الجهد - العرض	3.3V ، 5V
الموقف الطرفي	مزدوج
شكل محطة	جناح نورس
ذروة درجة حرارة انعكاس	240 درجة مئوية
الجهد توريد	5V
الملعب المحطة	0.65mm
الوصول إلى رمز الامتثال	غير متوافق
تكرار	125 ميجا هرتز
الوقت في ذروة درجة حرارة تراجع	20 ثانية
رقم الجزء الأساسي	AD9850
عدد الدبوس	28
عدد المخرجات	1
حالة التأهيل	غير مؤهل
تشغيل الجهد الإمداد	3.3V
تشغيل توريد التيار	96MA
تيار العرض الاسمي	96MA
تبديد السلطة	480 ميجاوات
الحد الأقصى للتوريد الحالي	96MA
UPS/UCS/نوع ICS المحيطية	DSP الطرفية ، مذبذب الرقم الذي يتم التحكم فيه
عدد البتات	10
وظيفة المنطق	ساعة
استهلاك الطاقة	380 ميجاوات
مسح الحدود	لا
وضع الطاقة المنخفض	نعم
معدل التحويل	125 msps
القرار (بت)	10 ب
عرض كلمة توليف كلمة (بت)	32 ب
طول	10.2mm
عرض	5.3mm
حالة ROHS	غير ROHS متوافق
الرصاص الحر	يحتوي على الرصاص

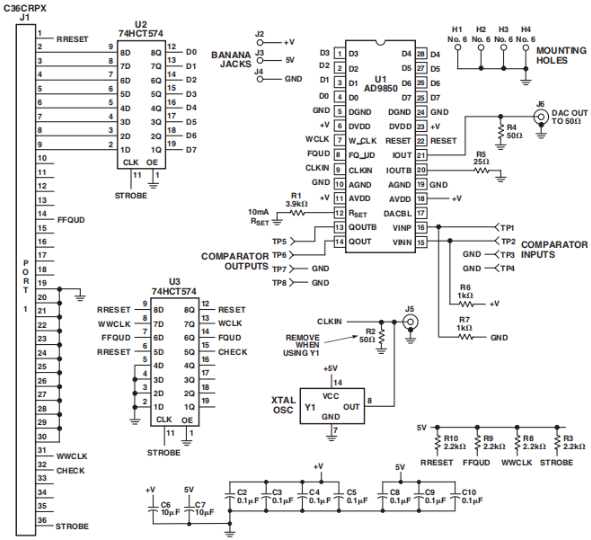

التخطيطي الإلكتروني

بدائل

يصف	AD9850BRS (روتشستر Electronics LLC)	AD9850BRSZ (الأجهزة التناظرية شركة)
رمز ROHS	لا	نعم
الشركة المصنعة IHS	Rochester Electronics Inc	الأجهزة التناظرية INC
الوصول إلى رمز الامتثال	مجهول	متوافق
رمز JESD-609	E0	E3
ذروة درجة حرارة تراجع (درجة مئوية)	240	260
حالة التأهيل	تجاري	غير مؤهل
الانتهاء من المحطة	القصدير الرصاص	قصدير غير لامع (SN)
تطابقات الرقم الأساسي	4	2
مصدر محتوى UID	AD9850BRS	AD9850BRSZ
رمز حزمة الشركة المصنعة	RS-28	RS-28
رمز ECCN	ear99	ear99
رمز HTS	8542.39.00.01	8542.39.00.01
وصف Samacsys	AD9850BRS	AD9850BRSZ ، المزج الرقمي المباشر 10 بت 10 بت 1250000KSPS ، 28 دبوس SSOP
الشركة المصنعة Samacsys	Rochester Electronics LLC	الأجهزة التناظرية INC

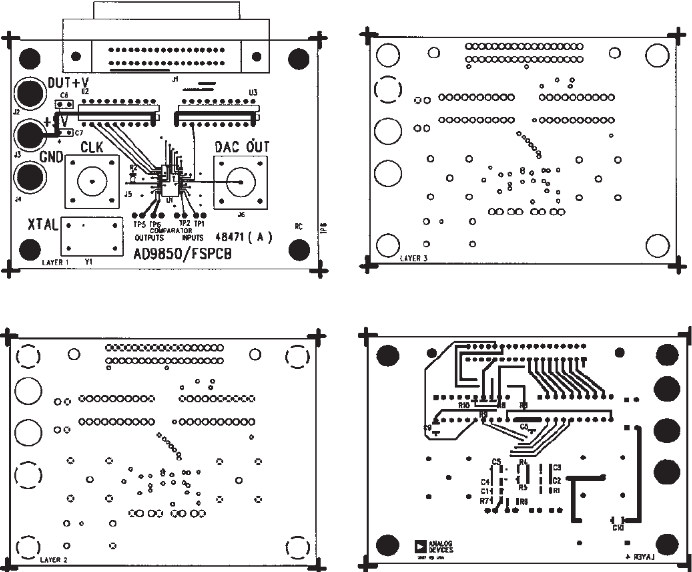

AD9850 مجلس التقييم

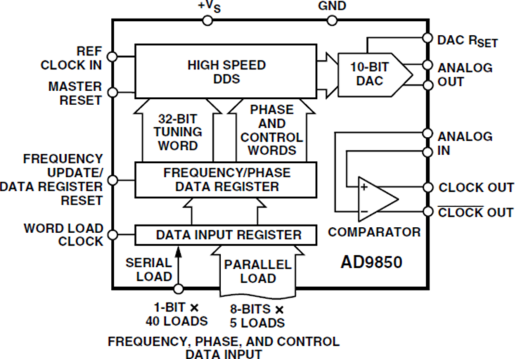

مخطط كتلة وظيفية

تطبيقات AD9850

تخليق الموجة الجيب والمرونة

يعرض AD9850 براعته في صياغة موجات جيبية دقيقة مع التردد القابل للتكيف والتحكم في الطور.تصبح قدرتها على ضبط الترددات بسلاسة عاملاً متناغمًا في إعدادات الاختبار والقياس المتنوعة ، والبحوث والاستخدام التجاري.تساعد أناقة تعديلات الطور السريع في تعزيز تماسك الإشارة وتناقص ضوضاء الطور ، وبالتالي تعزيز تكامل الإشارة في الأنظمة المعقدة.

تزامن الساعة الرقمية

من خلال إمكانيات التوقيت الدقيقة ، تجد Digital Clock Recovery شريكًا قيماً في AD9850.إنه يستخرج تفاصيل التوقيت بسلاسة من تدفقات البيانات ، مما يضمن التزامن.هذا يثبت في الغالب أنه مفيد في الاتصالات السلكية واللاسلكية ، حيث يثير الحفاظ على دقة البيانات أثناء الإرسال الثقة.تتطلب التطبيقات الفعلية خفة الحركة لاستيعاب مختلف معدلات البيانات ، كما أن القدرة على التكيف مع AD9850 تقلل من أخطاء عدم تطابق التوقيت.

التحسينات في أنظمة الاتصالات

ضمن أنظمة الاتصالات ، يقدم AD9850 مساهمات ملحوظة من خلال تحسين عمليات التشكيل وإزالة التشكيل.يدعم توليد التردد المستقر تبادل البيانات الفعال.غالبًا ما يتم استخدام هذا الجهاز لزيادة وضوح الإشارة ، ودافع التداخل ، واستيعاب بروتوكولات الاتصال المتنوعة ، مما يحول شبكات الاتصالات في نهاية المطاف بجودة الإشارة المعززة ونطاقها.

الدقة الرقمية في توليد رمز ADC

يسلط استخدام AD9850 لتوليد رمز ADC الذي يتم التحكم فيه رقميًا دقة في ترجمة الإشارات التناظرية إلى الرموز الرقمية.يلعب دورًا خطيرًا في أنظمة الحصول على البيانات التي تتطلب تمثيلًا دقيقًا للإشارة الرقمية.تسهل موثوقية ودقة AD9850 دقة عالية وتحويل مخلص للإشارات المتقلبة بسرعة ، مما يعزز دورها في الساحات عالية الدقة.

يستخدم مذبذب محلي رشيق

بصفته مذبذبًا محليًا رشيقًا ، يدعم AD9850 المساعي التي تتطلب تغييرات سريعة للتردد والاستقرار ، مثل الرادار وأدوات الاختبار.يمكن أن يؤدي استخدام AD9850 إلى رفع أداء النظام ، مما يتيح التكيف السريع للظروف المتطورة والحفاظ على دقة النظام مع مرور الوقت ، وبالتالي يمهد الطريق للابتكارات الفنية التي تعتمد على الدورة.

الشركة المصنعة

قامت شركة Adalog Devices ، Inc. (ADI) ، والتي تشتهر ببراعةها الإبداعية في التطورات التناظرية والمختلطة في الإشارة منذ عام 1965 ، إلى وضع نفسها باستمرار كقائد في تحويل الإشارة الإلكترونية.تلعب مكوناتها دورًا رئيسيًا في ربط العوالم المادية والرقمية ، حيث تصل إلى أكثر من 100000 عميل في جميع أنحاء العالم.تقوم هذه المنتجات بتحويل الصوت والضوء والحركة ودرجة الحرارة إلى إشارات كهربائية ، وإثراء قدرات الأجهزة الإلكترونية التي لا تعد ولا تحصى.تتخلل تقنية ADI المتقدمة قطاعات متنوعة في مجال الاتصالات والرعاية الصحية والسيارات والإلكترونيات الاستهلاكية.

ورقة البيانات pdf

AD9850BRS أوراق البيانات:

AD9850.pdf

AD9850BRSZ أوراق البيانات:

AD9850.pdf

الأسئلة المتداولة [الأسئلة الشائعة]

1. هل يمكن استخدام AD9850/1 لإرسال الراديو؟

يثبت AD9850 أنه خيار مقنع لبناء جهاز إرسال منخفض الطاقة.إنه يسهل عمليات نقل قصيرة إلى معتدلة باستخدام تعديل مفتاح التحول في التردد (FSK).في السيناريوهات الفعلية ، يمكنك تسخير دقتها في مشاريع الراديو الهواة ، وتحسين وضوح الإشارة وموثوقيتها بعناية ضمن نطاقات التردد المختارة.

2. ما هي الطول الموجي الذي يمكن لـ AD9850 قادرًا على التوليد؟

AD9850 ADEPT في إنتاج أشكال موجية مختلفة مثل الجيب والمربع والمثلث.باستخدام قدرات التوليف الرقمي المباشر (DDS) ، يمكنك ضبط هذه الأشكال الموجية بشكل معقد لتلبية الاحتياجات التجريبية الإلكترونية المختلفة ، مع تسليط الضوء على القدرة على التكيف مع هذه التكنولوجيا في إنشاء الموجة.

3. كيف يختلف AD9850BRS عن AD9850؟

يميز نموذج AD9850BRS بميزات فريدة تتعلق بمدى درجة الحرارة والتعبئة.تلبي هذه الاختلافات التطبيقات التي تتطلب فيها العوامل البيئية متانة محددة ، وضمان الأداء المستمر وطول العمر في السياقات التشغيلية المتنوعة.

4. لتوليد الموجة ، هل يجب على المرء اختيار MAX038 أو AD9850؟

الاختيار بين MAX038 و AD9850 يتوقف على الاحتياجات المحددة للتطبيق.تعتمد رؤى من التوليف الرقمي البارز (AD9850) أو الطريقة التناظرية (MAX038) على عوامل مثل الدقة وقابلية التوسع وسهولة التكامل.يجد الكثيرون أن المسارات الرقمية غالبًا ما توفر القدرة على التكيف المعززة للتطبيقات المعاصرة.

5. ما هي حزمة AD9850 في Protel؟

في Protel ، يتم تقديم AD9850 في حزمة DIP28.يتم تقدير هذا التنسيق لإمكانية الوصول إليه في النماذج الأولية والإعدادات التعليمية ، مما يتيح التجميع والاختبار المبسطة في مجموعة متنوعة من بيئات تطوير الأجهزة والبرامج.
