دليل برنامج التشغيل ADM5170AP: الميزات ، pinout ، التطبيقات و RS-232/RS-423 تحويل إشارة

هذا الدليل يدور حول ADM5170AP ، وهي شريحة خاصة تساعد على إرسال إشارات في أنظمة الاتصالات الرقمية.إنه يركز على كيفية أخذ هذه الشريحة إشارات المنطق الأساسية (مثل TTL أو CMOS) وتحولها إلى إشارات RS-232 أو RS-423 أقوى لإرسالها بشكل أفضل.ويوضح أيضًا كيف يسمح لك ADM5170AP بتحديد وضع الإخراج ، وضبط سرعة الإشارة ، واستخدامه بكفاءة.يسلط الضوء على كيفية تسهيل هذه الشريحة إلى الاتصال وإرسال البيانات بوضوح وموثوق بمسافات أطول.

كتالوج

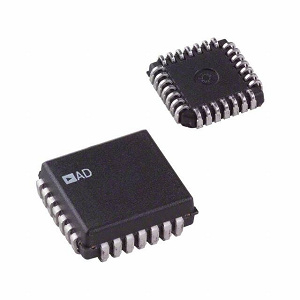

ADM5170AP نظرة عامة

ال ADM5170AP هو سائق خط ثماني متعدد الاستخدامات مصمم خصيصًا لأنظمة الاتصالات الرقمية ، معالجة معدلات البيانات تصل إلى 116 كيلو بايت/ثانية.تم تصميمه بشكل فريد لقبول مدخلات TTL أو CMOS ، والتي يتم عكسها وترجمتها بعد ذلك إلى مستويات إشارة RS-232E أو RS-423A.تخضع هذه المرونة للوضع تحديد المدخلات MS+ و MS– ؛يبدأ إعداد كل من GND في تشغيل RS-423 ، في حين أن توصيل MS+ بـ VDD و MS-VSS يتيح تشغيل RS-232.يمكن ضبط معدل انخراط الناتج بدقة من 10 فولت/µs إلى 2.2 فولت/µs عن طريق توصيل مقاوم خارجي بين دبوس معدل الضبط (SRA) و GND ، مما يستوعب أطوال الكابل المختلفة.يحتوي الجهاز أيضًا على مخرجات يمكن تعطيلها باستخدام دبوس EN (تمكين الإدخال) ، مما يسمح بمشاركة خط الإخراج الشائع الذي يعزز مرونة تصميم النظام وكفاءته.يدمج ADM5170AP تقنية CMOS منخفضة الطاقة ، وحماية مركبة القصيرة ، ومدخلات متوافقة مع TTL/CMOS ، مما يجعلها خيارًا مثاليًا للمودم عالي السرعة ، ومنافذ I/O للكمبيوتر ، وتطبيقات ترجمة مستوى المنطق.

إذا كنت تفكر في ترقية أنظمةك أو توسيع خط إنتاجك ، فإن ADM5170AP هو خيار ذكي.اتصل بنا اليوم لوضع طلبك بالجملة والتأكد من أن مخزونك يفي بالطلب باستخدام هذا المكون عالي الأداء.

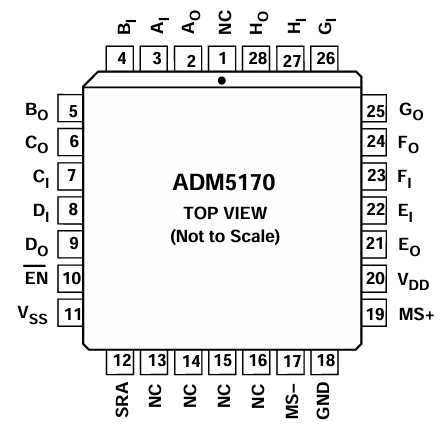

ADM5170AP تكوين دبوس

ذاكري	وظيفة
الخامسDD	إدخال إمداد الطاقة ، +10 V ± 10 ٪.
الخامسSS	مدخلات مصدر الطاقة ، -10 V ± 10 ٪.
GND	دبوس الأرض.يجب أن تكون متصلاً بـ 0 V.
أأنا ...حأنا	المدخلات الرقمية للسائقين إلى H.
أس ...حس	RS-232/RS-423 الإخراج من السائقين إلى H.
en	تمكين دبوس.عندما تكون عالية ، تكون جميع المخرجات 3.
MS+، MS-	وضع حدد المدخلات.تستخدم للتحكم في مستوى الإخراج يتأرجح.مع MS+ & MS- متصلة بمستويات الإخراج RS-423A.مع MS+ متصل بـ V.DD و MS - متصل بـ V.SS، RS-232 تم تطوير مستويات الإخراج.
SRA	معدل الضبط ضبط المدخلات.مقاوم خارجي (2 كيلو بايت إلى 10 kΩ) متصل بين هذا الدبوس و gnd يستخدم للتحكم في مجموعة الإخراج معدل (10 فولت/µs إلى 2.2 فولت/µs).

ADM5170AP CAD نماذج

ADM5170AP رمز

ADM5170AP بصمة

ADM5170AP 3D نموذج

ميزات ADM5170AP

• ثمانية سائقين خط واحد: يتضمن ADM5170AP ثمانية برامج تشغيل خطية مستقلة في حزمة واحدة ، مما يسمح لقنوات متعددة من نقل البيانات في وقت واحد.هذه الميزة مفيدة لأنظمة الاتصالات الرقمية المعقدة التي تتطلب مخرجات إشارة متعددة

• الامتثال المعايير: هذا الجهاز متوافق مع معايير EIA RS-232E و RS-423A و CCITT V.10/X.26 ، مما يضمن أنه يمكن أن يعمل بسلاسة ضمن مجموعة من أطر الاتصال الرقمي ومتوافق مع بروتوكولات الاتصالات الدولية.

• معدل انفعال قابل للبرمجة: يمكنك ضبط معدل انخراط الناتج من 10 فولت/µs إلى 2.2 فولت/µs عن طريق توصيل مقاوم خارجي بين دبوس معدل الضبط (SRA) والأرض.يتيح هذا التعديل صقل سلامة الإشارة وفقًا لخصائص كبل التوصيل ، مما يقلل من انعكاسات الإشارة وأخطاء الإرسال.

• نطاق جهد العرض الواسع : يعمل ADM5170AP مع نطاق جهد إمداد من 9 فولت إلى 15 فولت لـ VDD ومن -9 فولت إلى -15 فولت لـ VSS.يستوعب هذا النطاق الواسع مختلف إمدادات الطاقة ، مما يعزز مرونة الجهاز في تكوينات النظام المختلفة.

• تقنية CMOs منخفضة الطاقة: بنيت بتقنية CMOS منخفضة الطاقة ، يقلل ADM5170AP من استهلاك الطاقة إلى 40 ميجاوات عند تعطيله.هذه الميزة مهمة لتوفير الطاقة في الأنظمة التي تتطلب ساعات تشغيل طويلة واستدامة.

• مخرجات 3 الدولة: يمكن تعطيل دبابيس الإخراج من ADM5170AP باستخدام دبوس EN (تمكين الإدخال).تتيح هذه الوظيفة مشاركة خطوط الاتصال المشتركة وتمنع تداخل الإشارة ، مما يجعلها مثالية للأنظمة التي تشارك فيها العديد من برامج التشغيل مسارات الإخراج.

• TTL/CMOS مدخلات متوافقة: يقبل برنامج تشغيل الخط مستويات إدخال TTL و CMOS ، مما يوفر براعة في التواصل مع مختلف العائلات المنطقية.تعمل هذه الميزة على تبسيط عملية التصميم عن طريق التخلص من الحاجة إلى الأجهزة الإضافية لتحويل المستوى.

• حماية الدائرة القصيرة الإخراج: ويشمل الحماية المدمجة ضد السراويل القصيرة ، مما يعزز موثوقية ومتانة الجهاز عن طريق منع الأضرار بسبب الدوائر القصيرة العرضية أثناء التشغيل.

ADM5170AP مخطط كتلة

ال مخطط كتلة التابع ADM5170AP يوضح وظيفته كبرنامج تشغيل خط الثماني ، حيث تمر ثماني قنوات إشارة مدخلات مخرجات تم تصنيفها من خلال H. كل إدخال إشارة (AI إلى HI) يمر عبر برنامج تشغيل خطوط مخصص ، والذي يحول TTL/CMOS إشارات الإدخال في مستويات إخراج سائق الخط المناسبة (AO إلى HO).يمكن أن تعمل هذه المخرجات إما بموجب معايير RS-232 أو RS-423 ، اعتمادًا على الوضع المحدد عبر دبابيس MS+ و MS-.ال وضع حدد قم بتبديل الحظر في الجزء السفلي من الرسم البياني بين مستويات إشارات RS-232 و RS-423.

بالإضافة إلى ذلك ، يظهر المخطط تحكم في معدل الضبط PIN (SRA) ، والذي يسمح لضبط معدل انتقال إشارات الإخراج.هذا يساعد على إدارة تكامل الإشارة والتداخل الكهرومغناطيسي (EMI) ، وخاصة على خطوط النقل الأطول.ال en PIN هو عنصر تحكم تمكين ينشط أو يعطل جميع برامج التشغيل في وقت واحد.بشكل عام ، يعد ADM5170AP برنامج تشغيل خطوط متعددة الاستخدامات يستخدم في أنظمة الاتصالات الرقمية ، مصمم لدعم معايير متعددة وضمان نقل إشارة موثوق به على روابط البيانات التسلسلية.

ADM5170AP المواصفات

يكتب	المعلمة
الشركة المصنعة	أجهزة التناظرية Inc.
التغليف	أنبوب
حالة الجزء	عفا عليها الزمن
يكتب	سائق
بروتوكول	RS232 ، RS423
عدد السائقين/أجهزة الاستقبال	8/0
معدل البيانات	116 كيلو بايت في الثانية
الجهد - العرض	9V ~ 15V
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية
نوع التثبيت	جبل السطح
حزمة / حالة	28 LCC (J-Lead)
حزمة جهاز المورد	28-PLCC (11.51x11.51)
رقم المنتج الأساسي	ADM5170

ADM5170AP برمجة وضع الإخراج

تحتوي رقاقة ADM5170AP على وضعين للإخراج يتيحان لها العمل مع معايير الجهد المختلفة لإرسال الإشارات.هذه الأوضاع هي:

1. وضع الإخراج المنخفض: يتبع هذا الوضع معيار RS-423A ، والذي يتم استخدامه للاتصالات المباشرة ، من نقطة إلى نقطة.لاستخدام هذا الوضع ، قم بتوصيل دبابيس تحديد الوضع ، MS+ و MS - مباشرة إلى الأرض (GND).يحافظ هذا الإعداد على مستويات الجهد أقل وأكثر التحكم ، وهو أمر جيد لتجنب التداخل عندما تكون الخطوط قريبة من بعضها البعض.

2. وضع الإخراج العالي: يطابق هذا الوضع معيار RS-232 وهو مناسب للسيناريوهات حيث تكون الكابلات طويلة أو يجب أن تسافر الإشارة إلى حد بعيد ، لأنها تتيح إشارات الجهد الأقوى والأعلى.لتنشيط هذا الوضع ، قم بتوصيل MS+ بمصدر الطاقة الموجب (VDD) و MS - إلى مزود الطاقة السلبي (VSS).هذا يجعل الإخراج أقوى ، مما يضمن بقاء الإشارة واضحة على مسافات أطول.

المدخلات				المخرجات
MS+	آنسة-	en	بيانات
GND	GND	0	0	5 V إلى 6 V (RS-423)
GND	GND	0	1	-5 V إلى -6 V (RS-423)
الخامسDD	الخامسSS	0	0	(VDD-3 V) (RS-232) ¹
الخامسDD	الخامسSS	0	1	(VSS + 3 V) (RS-232) ¹
x	x	1	x	عالية z

تطبيقات ADM5170AP

أنظمة الاتصالات عالية السرعة

يعد ADM5170AP مناسبًا بشكل مثالي لأنظمة الاتصالات عالية السرعة بسبب قدرتها على التعامل مع معدلات البيانات التي تصل إلى 116 كيلو بايت/ثانية.هذا يجعلها مثالية للتطبيقات التي تتطلب نقل بيانات سريع وموثوق عبر الشبكات.

منافذ I/O الكمبيوتر والأجهزة الطرفية

يتم استخدام برنامج تشغيل الخط هذا على نطاق واسع في توصيل منافذ إدخال/إخراج الكمبيوتر والأجهزة الطرفية.يضمن توافقه مع مستويات TTL/CMOS ومعايير RS-232E/RS-423A أنها يمكن أن تدمج بسلاسة مع مجموعة واسعة من أجهزة الكمبيوتر ، وتعزيز الاتصال وتدفق البيانات بين الأجهزة.

مودم عالية السرعة

نظرًا لارتفاع معدل معالجة معدل البيانات ومعدل SLEW القابل للتعديل ، يعد ADM5170AP خيارًا ممتازًا لتطبيقات المودم عالية السرعة.يساعد في تعديل وإلغاء تشكيل إشارات البيانات بشكل فعال ، وضمان اتصال واضحة ومتسقة للإنترنت.

الطابعات

في الطابعات ، يساعد ADM5170AP في نقل البيانات الموثوقة بين الكمبيوتر والطابعة.إن قدرتها على نقل البيانات بشكل فعال على مسافات أطول دون فقدان تضمن عمليات الطباعة السريعة عالية الجودة.

ترجمة مستوى المنطق

يلعب الجهاز أيضًا دورًا في ترجمة مستوى المنطق ، وتحويل مستويات إدخال TTL أو CMOS إلى مستويات الإخراج RS-232E أو RS-423A.هذه الوظيفة جيدة في الأنظمة التي تعمل فيها الأجهزة بمستويات منطقية مختلفة ، مما يضمن التوافق والتواصل الفعال عبر مكونات إلكترونية متنوعة.

ADM5170AP أجزاء مماثلة

• ADM560JRSZ

• ADM5170JP-Reel

• ADM560JRS

ADM5170AP مزايا

دعم بروتوكول مزدوج مع وضع حدد

يسمح ADM5170AP بالاختيار بين معايير الإخراج RS-232E و RS-423A باستخدام مدخلات تحديد الوضع (MS+ و MS–).يوفر هذا التوافق المزدوج المرونة في تصميم التطبيق ، واستيعاب متطلبات الاتصال المختلفة دون الحاجة إلى مكونات إضافية.

ثمانية برامج تشغيل مستقلة

دمج ثمانية برامج تشغيل خطية واحدة في حزمة واحدة ، يقلل ADM5170AP الحاجة إلى رقائق متعددة ، وتوفير مساحة وتقليل التعقيد في تصميم النظام.هذا التكامل مفيد في البيئات ذات العقارات المحدودة ثنائي الفينيل متعدد الكلور.

نطاق جهد العرض الواسع

إن قدرة الجهاز على العمل عبر نطاق جهد العرض الواسع (من 9 فولت إلى 15 فولت لـ VDD ، و -9 V إلى -15 V for VSS) تجعله قابلاً للتكيف مع بيئات الطاقة المختلفة ، مما يعزز فائدته في الإعدادات التشغيلية المتنوعة.

استهلاك الطاقة المنخفض

يضم تقنية CMOS منخفضة الطاقة ، يستهلك ADM5170AP طاقة أقل ، خاصة عند تعطيله (40 ميجاوات فقط).هذه كفاءة الطاقة تجعلها مناسبة للتطبيقات التي تكون هناك حاجة إليها في الحفاظ على الطاقة ، مثل الأجهزة التي تديرها البطارية.

TTL/CMOS مدخلات متوافقة

يضمن توافقه مع مستويات منطق TTL و CMOS القياسية أن ADM5170AP يمكن أن يتفاعل بسلاسة مع مجموعة واسعة من الأنظمة الرقمية ، مما يلغي الحاجة إلى تغيير الأجهزة وتبسيط النظام.

حماية الدائرة القصيرة الإخراج

مع الحماية المدمجة ضد شورتات الإخراج ، يوفر ADM5170AP المتانة والموثوقية المحسنة ، وحماية الجهاز والنظام من الأضرار الناجمة عن الدوائر القصيرة العرضية أثناء التشغيل.

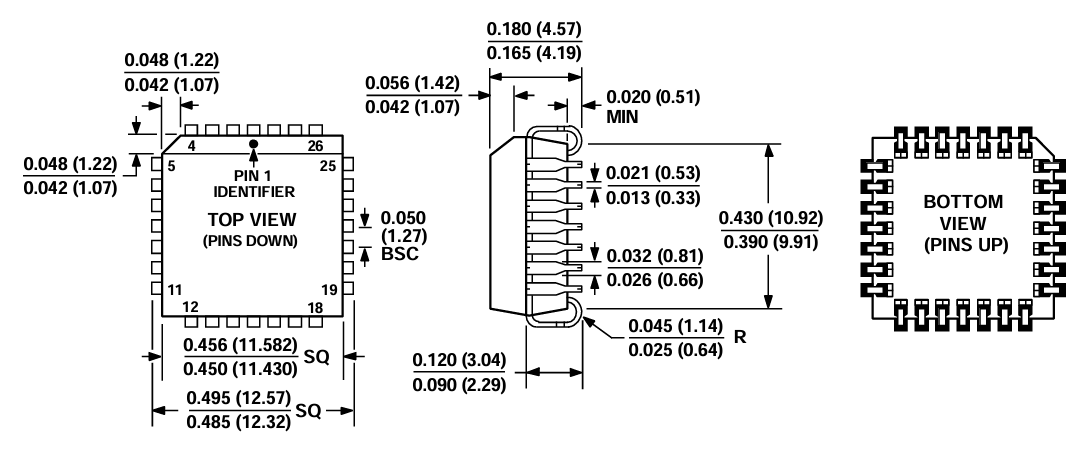

ADM5170AP أبعاد التغليف

أبعاد الحزمة

المعلمة	البعد (مم)
عرض الجسم (دقيقة - كحد أقصى)	12.32 - 12.57
طول الجسم (دقيقة - كحد أقصى)	11.43 - 11.58
ارتفاع الجسم (دقيقة - كحد أقصى)	9.91 - 10.92
Lead Span (Min - Max)	4.19 - 4.57
الملعب الرصاص (نموذجي)	1.27
سمك الرصاص (دقيقة - كحد أقصى)	0.33 - 0.53
عرض الرصاص (دقيقة - كحد أقصى)	0.64 - 1.14
ارتفاع المواجهة (دقيقة)	0.51
عرض الكتف الرصاص (دقيقة - كحد أقصى)	1.07 - 1.42
نصف قطر الزاوية (ص) (دقيقة - كحد أقصى)	0.64 - 1.14

حزمة الخطوط العريضة

ADM5170AP الشركة المصنعة

يتم تصنيع ADM5170AP بواسطة أجهزة التناظرية Inc. (ADI) ، وهو رائد معترف به عالميًا في تصميم وإنتاج الدوائر المدمجة في معالجة الإشارات المدمجة (DSP) المعالجة المدمجة (DSP).تأسست في عام 1965 ومقرها في ويلمنجتون ، ماساتشوستس ، تشتهر ADI بتقديم حلول أشباه الموصلات المتطورة التي تخدم التطبيقات عبر الصناعات مثل الاتصالات والأتمتة الصناعية وأنظمة السيارات والإلكترونيات الاستهلاكية.تنعكس سمعة ADI للموثوقية والابتكار في مكونات مثل ADM5170AP ، والتي تعرض تركيز الشركة على سلامة الإشارة ، واستهلاك الطاقة المنخفضة ، ومرونة النظام.يضمن الأجهزة التناظرية أن كل منتج ، بما في ذلك ADM5170AP ، يلبي معايير جودة وأداء صارمة للأنظمة الإلكترونية الحديثة.

خاتمة

يوفر ADM5170AP حلاً جيدًا لتطبيقات الاتصالات الرقمية التي تتطلب تحويل إشارة قوي ومرونة البروتوكول.بدعم من معايير RS-232E و RS-423A ، وثماني قنوات سائق مستقلة ، وميزات مثل معدل SLEW القابل للبرمجة وتمكين الإخراج ، فإنه يبسط تكامل التصميم عبر مجموعة واسعة من الأنظمة.توافقها مع مدخلات TTL/CMOS ، وتشغيل الطاقة المنخفضة ، وحماية الدائرة القصيرة المدمجة تعزز فائدتها في البيئات الحساسة للطاقة والمساحة الفضائية.بدعم من سمعة الأجهزة التناظرية للجودة والابتكار ، يعد ADM5170AP خيارًا قويًا لأولئك الذين يبحثون عن أداء يمكن الاعتماد عليه في تطبيقات الاتصال التسلسلية.
