دليل شريحة واجهة ADM560JRS والميزات والتطبيقات

غالبًا ما يعني العمل مع الاتصال التسلسلي توصيل الدوائر المنطقية بالأجهزة التي تستخدم إشارات RS232.يساعدك ADM560JRS على التعامل مع هذا الاتصال من خلال أربعة أجهزة إرسال وخمسة أجهزة استقبال مدمجة في شريحة واحدة مدمجة.يمكنك استخدامه لترجمة إشارات المستوى المنطقي إلى مستويات جهد RS232 واستقبال البيانات من الخطوط التسلسلية في نفس الوقت.يعمل الجهاز من مصدر واحد منخفض الجهد ويستخدم مضخة شحن لإنشاء الفولتية المطلوبة للواجهة.مع دعم العديد من قنوات الاتصال، فهو يتناسب بشكل جيد مع أنظمة التحكم وواجهات الكمبيوتر والأجهزة المدمجة التي تتبادل البيانات التسلسلية.

كتالوج

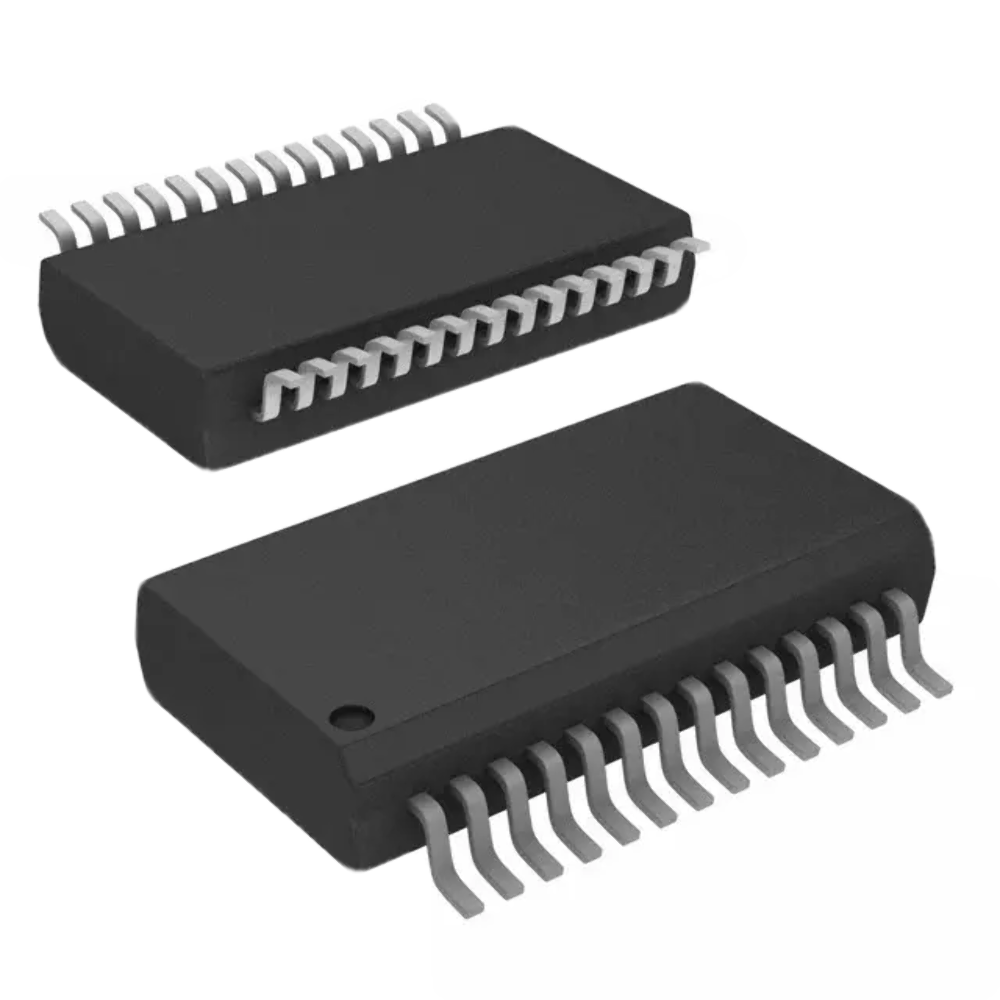

نظرة عامة على ADM560JRS

ADM560JRS هو جهاز إرسال واستقبال منخفض الطاقة RS 232 مصمم للأنظمة التي تتبادل البيانات التسلسلية بين الدوائر المنطقية وخطوط الاتصال القياسية RS 232.يدمج الجهاز أربعة أجهزة إرسال وخمسة أجهزة استقبال، مما يسمح بمسارات إشارة متعددة ضمن حزمة مدمجة واحدة.إنه يعمل من مصدر واحد 3 فولت إلى 3.6 فولت ويولد الفولتية المطلوبة للواجهة الإيجابية والسلبية باستخدام مضخة شحن داخلية بمكثفات خارجية.تصل معدلات نقل البيانات إلى 116 كيلوبت في الثانية، مما يدعم مهام الاتصال التسلسلي النموذجية.يتم تعبئة الجهاز بتنسيق SSOP ذو 28 سنًا المناسب للوحات الدوائر المثبتة على السطح.هل تبحث عن ADM560JRS؟اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.

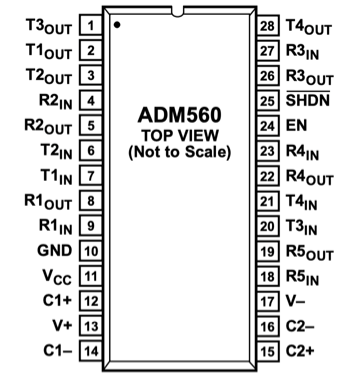

تفاصيل دبوس ADM560JRS

وصف دبوس ADM560JRS

رقم التعريف الشخصي	اسم الدبوس	الوصف
1	T3OUT	قناة إخراج جهاز الإرسال RS-232 3 التي تقوم بتشغيل الخط التسلسلي الخارجي باستخدام مستويات جهد RS-232.
2	T1OUT	توفر قناة إخراج جهاز الإرسال RS-232 1 إشارات منطقية محولة لخطوط الاتصال التسلسلية.
3	T2OUT	قناة إخراج جهاز الإرسال RS-232 2 التي تقوم بإخراج إشارات الجهد المتوافقة مع RS-232.
4	R2IN	قناة إدخال جهاز الاستقبال RS-232 2 التي تقبل إشارات RS-232 الواردة من الأجهزة الخارجية.
5	R2OUT	خرج منطقي CMOS/TTL يتوافق مع قناة جهاز الاستقبال 2 بعد تحويل مستوى RS-232.
6	T2IN	إدخال المستوى المنطقي لقناة الإرسال 2 التي يتم تحويلها داخليًا إلى مستويات إخراج RS-232.
7	T1IN	إدخال المستوى المنطقي لقناة الإرسال 1 المستخدمة لتشغيل مرحلة إخراج RS-232.
8	R1OUT	يمثل خرج المستوى المنطقي من قناة جهاز الاستقبال 1 إشارة دخل RS-232 المحولة.
9	R1IN	قناة إدخال جهاز الاستقبال RS-232 1 متصلة بخط واجهة تسلسلية خارجي.
10	أرض	مرجع أرضي للجهاز والدوائر الداخلية.
11	VCC	مدخل مصدر الطاقة الرئيسي، يعمل عادةً من 3.0 فولت إلى 3.6 فولت تقريبًا.
12	ج1+	الطرف الموجب لمكثف مضخة الشحن الأول المستخدم في مرحلة مضاعف الجهد.
13	الخامس+	خرج جهد كهربائي إيجابي من مضخة الشحن الداخلية التي يستخدمها سائقو RS-232.
14	C1−	الطرف السالب لمكثف مضخة الشحن الأول المستخدم في دائرة مضاعف الجهد.
15	C2+	الطرف الموجب لمكثف مضخة الشحن الثانية المستخدم لمرحلة عاكس الجهد.
16	C2−	الطرف السالب لمكثف مضخة الشحن الثاني المستخدم لتوليد الجهد السالب RS-232.
17	الخامس−	خرج جهد سلبي من مضخة الشحن الداخلية المستخدمة لإشارة RS-232.
18	R5IN	قناة إدخال جهاز الاستقبال RS-232 رقم 5 لإشارات البيانات التسلسلية الواردة.
19	R5OUT	خرج منطقي CMOS/TTL يتوافق مع قناة الاستقبال 5 بعد تحويل الإشارة.
20	T3IN	مدخل المستوى المنطقي لقناة الإرسال 3 المستخدمة لإنتاج إشارات خرج RS-232.
21	T4IN	إدخال المستوى المنطقي لقناة الإرسال 4 التي تغذي مرحلة برنامج التشغيل RS-232 الداخلي.
22	R4OUT	يمثل خرج المستوى المنطقي من قناة الاستقبال 4 إشارة دخل RS-232 المحولة.
23	R4IN	قناة إدخال جهاز الاستقبال RS-232 4 متصلة بخط اتصال خارجي.
24	إن	تمكين إدخال التحكم المستخدم لتنشيط أو إلغاء تنشيط الدوائر الداخلية للجهاز.
25	SHDN	إدخال التحكم في إيقاف التشغيل الذي يضع الجهاز في وضع إيقاف تشغيل الطاقة المنخفضة.
26	R3OUT	خرج المستوى المنطقي من قناة جهاز الاستقبال 3 المتوافق مع إشارة RS-232 المستقبلة.
27	R3IN	قناة إدخال جهاز الاستقبال RS-232 رقم 3 لاستقبال إشارات الواجهة التسلسلية.
28	T4OUT	توفر قناة إخراج جهاز الإرسال RS-232 4 إشارات إخراج تسلسلية محولة.

نموذج ADM560JRS CAD

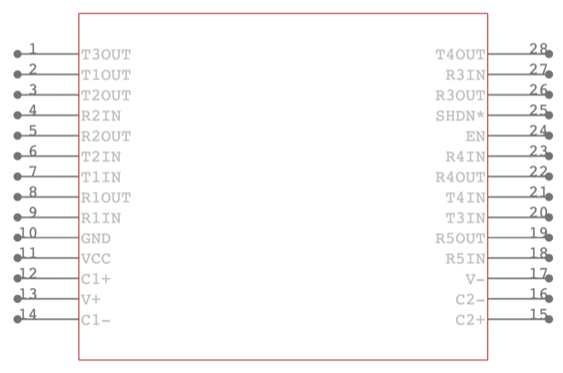

رمز ADM560JRS

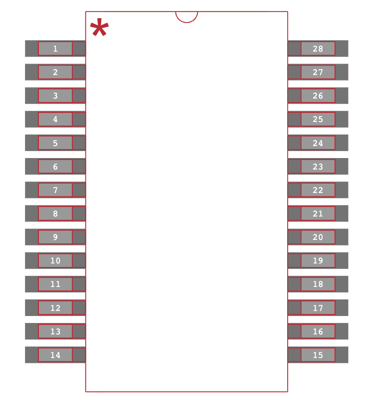

البصمة ADM560JRS

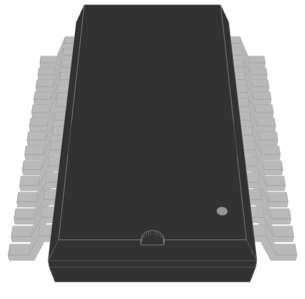

نموذج ADM560JRS ثلاثي الأبعاد

مميزات ADM560JRS

هيكل جهاز الإرسال والاستقبال المتكامل RS232

يجمع ADM560JRS بين أربعة أجهزة إرسال وخمسة أجهزة استقبال في جهاز واحد مدمج.يدعم هذا الترتيب الاتصال التسلسلي المزدوج الكامل مع تقليل عدد مكونات الواجهة المنفصلة المطلوبة على لوحة الدائرة.

عملية إمداد واحدة بالجهد المنخفض

يعمل الجهاز من مصدر إمداد واحد بين 3 فولت و3.6 فولت. وهذا يسمح له بالاتصال مباشرة بالأنظمة المنطقية الحديثة ذات الجهد المنخفض دون الحاجة إلى قضبان طاقة إضافية.

توليد جهد مضخة الشحن الداخلي

تقوم مضخة الشحن الداخلية بإنشاء الفولتية الإيجابية والسلبية اللازمة لإشارة RS 232.تساعد المكثفات الخارجية المتصلة بأطراف مخصصة الدائرة في توليد مستويات جهد ثابتة للواجهة.

قنوات استقبال متعددة

تقبل خمس قنوات استقبال مستقلة إشارات الإدخال RS 232 وتحولها إلى مخرجات المستوى المنطقي.وهذا يسمح بمراقبة العديد من خطوط الاتصال ومعالجتها ضمن دائرة متكاملة واحدة.

أربعة مخرجات الارسال مخصصة

تعمل أربعة مسارات لجهاز الإرسال على تحويل إشارات إدخال المستوى المنطقي إلى مستويات إخراج RS 232.تعمل هذه المخرجات على تشغيل خطوط الاتصال الخارجية التي تتصل بالمنافذ التسلسلية أو أجهزة الواجهة الأخرى.

التسامح مع الضوضاء المتلقي

تتضمن كل قناة استقبال التباطؤ في مرحلة الإدخال.يساعد هذا التصميم في الحفاظ على خرج منطقي مستقر عندما تحتوي الإشارة الواردة على ضوضاء كهربائية أو انتقالات بطيئة.

دعم نقل البيانات حتى 116 كيلوبت في الثانية

يدعم الجهاز معدلات بيانات تصل إلى 116 كيلوبت في الثانية.يغطي هذا النطاق سرعات الاتصال التسلسلي الشائعة المستخدمة في معدات التحكم وواجهات الكمبيوتر.

حزمة تثبيت سطحية مدمجة

يتم توفير الجهاز في حزمة SSOP مكونة من 28 رصاصًا.يدعم حجمه الصغير تخطيطات الدوائر الكثيفة مع الحفاظ على تباعد واضح بين الدبوس من أجل تجميع موثوق.

ADM560JRS المواصفات الفنية

سمة المنتج	قيمة السمة
الشركة المصنعة	الأجهزة التناظرية، وشركة
الجهد - العرض	3 فولت ~ 3.6 فولت
اكتب	جهاز الإرسال والاستقبال
حزمة جهاز المورد	28-SSOP
سلسلة	-
تباطؤ المتلقي	300 مللي فولت
بروتوكول	RS232
الحزمة / القضية	28-SSOP (0.209 بوصة، عرض 5.30 مم)
الحزمة	أنبوب
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية
عدد برامج التشغيل/أجهزة الاستقبال	4/5
نوع التركيب	جبل السطح
دوبلكس	كامل
معدل البيانات	116 كيلوبت في الثانية
رقم المنتج الأساسي	ADM560
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
ECCN	إير99
هتسسوس	8542.39.0001

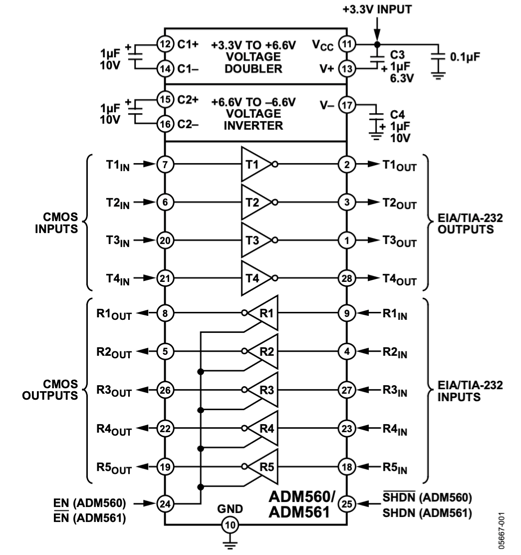

مخطط الكتلة الوظيفية لـ ADM560JRS

ينظم الهيكل الداخلي ADM560JRS إلى أقسام توليد الطاقة وجهاز الإرسال والاستقبال التي تحول الإشارات المنطقية إلى مستويات RS-232 والعكس.تنتج مرحلة مضخة الشحن في الأعلى قضبان إمداد موجبة وسالبة من مدخل +3.3 فولت واحد باستخدام مكثفات خارجية متصلة بأطراف C1 وC2، مما يولد فولتات V+ وV− تستخدمها برامج تشغيل الواجهة.تقبل أربعة مسارات لجهاز الإرسال مدخلات CMOS التي تحمل علامة T1IN إلى T4IN وتقوم بتشغيل مخرجات RS-232 من T1OUT إلى T4OUT.تقبل خمسة مسارات لجهاز الاستقبال مدخلات RS-232 التي تحمل علامة R1IN إلى R5IN وتترجمها إلى مخرجات CMOS من R1OUT إلى R5OUT.تظهر دبابيس التحكم والمرجع بما في ذلك EN أو SHDN وVCC وGND في الجزء السفلي من التخطيط، مما يشير إلى تمكين الجهاز من التحكم واتصالات الطاقة أثناء تجميع تدفق الإشارة بين منطق CMOS وخطوط اتصال EIA/TIA-232.

تطبيقات ADM560JRS

واجهات تسلسلية للكمبيوتر الشخصي

يمكن لـ ADM560JRS توصيل الدوائر المنطقية في أجهزة الكمبيوتر أو وحدات التحكم المدمجة بالمنافذ التسلسلية RS 232.تقوم أجهزة الإرسال والاستقبال الخاصة بها بإدارة تحويل مستوى الإشارة حتى يتمكن المنطق الرقمي من التواصل مع الأجهزة الخارجية التي تستخدم خطوط الاتصال التسلسلية القياسية.

معدات التحكم الصناعية

غالبًا ما تتبادل وحدات التحكم في البيئات الصناعية البيانات مع أجهزة الاستشعار أو وحدات التحكم أو أدوات التشخيص من خلال الروابط التسلسلية.يسمح الجهاز لهذه الأنظمة بالتفاعل مع منافذ الاتصال RS 232 مع الحفاظ على المنطق الداخلي يعمل عند مستويات الجهد المنخفض.

محطات الاتصالات وأجهزة المودم

تعتمد العديد من محطات الاتصالات والأنظمة القائمة على المودم على إشارات RS 232 بين دوائر المعالجة ومعدات الاتصالات الخارجية.يتولى الجهاز ترجمة الإشارات بين الدوائر المنطقية والواجهة التسلسلية التي تستخدمها هذه الأنظمة.

أجهزة المراقبة والتشخيص الطبي

تقوم الأدوات الطبية أحيانًا بتبادل بيانات التكوين أو نتائج القياس من خلال الاتصالات التسلسلية.يوفر ADM560JRS تحويلاً ثابتًا للإشارة يسمح للمعدات الطبية القائمة على وحدة التحكم الدقيقة بالاتصال بأجهزة الكمبيوتر الخارجية أو مسجلات البيانات.

معدات تسجيل البيانات المحمولة

قد تستخدم أنظمة المراقبة المحمولة والأدوات المحمولة الروابط التسلسلية لنقل القياسات المخزنة إلى أجهزة أخرى.يسمح الجهاز لهذه الأنظمة التي تعمل بالبطارية بالحفاظ على اتصال RS 232 موثوقًا به أثناء التشغيل من مصادر الجهد المنخفض.

الأنظمة المدمجة ذات الروابط التسلسلية القديمة

غالبًا ما تتفاعل أنظمة التحكم المدمجة المستخدمة في الأتمتة أو الاختبار مع المعدات القديمة التي تتصل من خلال RS 232. يمكّن ADM560JRS الدوائر الرقمية الحديثة من الحفاظ على التوافق مع واجهات الاتصال التسلسلية القائمة.

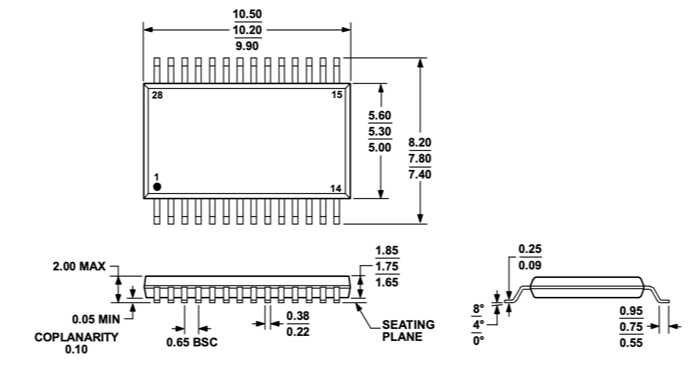

أبعاد المخطط التفصيلي لـ ADM560JRS

يعرض تخطيط الحزمة المادية حزمة الخطوط العريضة الصغيرة المكونة من 28 سلكًا والمستخدمة في ADM560JRS بأبعاد معبر عنها بالملليمتر.يشير المنظر العلوي إلى الجسم المستطيل مع أسلاك مرتبة على طول الجانبين الطويلين وترقيم الدبوس يبدأ من الزاوية المميزة بنقطة.يتراوح طول الجسم من 9.90 ملم إلى 10.50 ملم ويتراوح عرض الجسم من 5.00 ملم إلى 5.60 ملم، بينما يمتد الامتداد الإجمالي بما في ذلك الخيوط من 7.40 ملم إلى 8.20 ملم تقريبًا.يتم تحديد مسافة الرصاص بـ 0.65 مم بين المسامير المتجاورة، مما يدعم التركيب على السطح المدمج.تُظهر الملامح الجانبية والنهاية مستوى الجلوس، وزاوية انحناء الرصاص، وتحمل المستوى المشترك، مع أقصى ارتفاع للعبوة بالقرب من 2.00 مم.تحدد القياسات الإضافية عرض الرصاص وسمك الرصاص وامتداد الطرف لضمان التوافق مع أنماط الأرض القياسية SSOP المحددة بواسطة JEDEC MO-150-AH.

مزايا وعيوب ADM560JRS

المزايا

• توفير برامج تشغيل وأجهزة استقبال متعددة في جهاز واحد متكامل، مما يقلل من عدد المكونات

• تشغيل جهد إمداد منخفض مناسب للأنظمة الحديثة منخفضة الطاقة

• تعمل مضخة الشحن المدمجة على إلغاء الحاجة إلى جهد إمداد خارجي ±RS-232

• يعمل تباطؤ جهاز الاستقبال على تحسين الموثوقية في البيئات الصاخبة كهربائيًا

• تساعد الحزمة المدمجة التي يتم تثبيتها على السطح على تقليل استخدام مساحة اللوحة

• يدعم الاتصال القياسي RS-232 مما يجعله متوافقًا على نطاق واسع مع الأجهزة التسلسلية

• استهلاك منخفض للطاقة مناسب للمعدات التي تعمل بالبطارية

العيوب

• الحد الأقصى لمعدل البيانات يقتصر على 116 كيلوبت في الثانية، وهو أبطأ مقارنة بالواجهات الحديثة عالية السرعة

• يقتصر نطاق درجة حرارة التشغيل على الدرجة التجارية (0 درجة مئوية إلى 70 درجة مئوية)

• يتطلب مكثفات خارجية لتشغيل مضخة الشحن

• مصمم خصيصًا لـ RS-232، والذي يعتبر معيارًا قديمًا للاتصالات

• المنتج قديم ولم يعد في مرحلة الإنتاج النشط

بدائل ADM560JRS

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
ADM560JRSZ	شركة الأجهزة التناظرية	معبأة في عامل شكل 196-LFBGA مصمم للتجمعات الإلكترونية المدمجة وعالية الكثافة.وهو يدعم التثبيت على السطح والتشغيل الموثوق به عبر نطاق واسع من درجات الحرارة الصناعية من -40 درجة مئوية إلى 85 درجة مئوية، مما يساعد في الحفاظ على أداء مستقر في الدوائر كثيرة المتطلبات.	يستخدم في الأنظمة الإلكترونية المتقدمة التي تتطلب تعبئة مدمجة وأداء يمكن الاعتماد عليه.مناسبة للتصميمات الصناعية والمضمنة حيث يعد التشغيل المستقر والاستخدام الفعال لمساحة اللوحة أمرًا مهمًا.
ADM560JRS-ريل	شركة الأجهزة التناظرية	يتم توفيره في حزمة 16-PDIP مصممة للتركيب من خلال الفتحة.يسمح نمط العبوة بالتثبيت المباشر وسهولة التعامل أثناء التجميع أو الاختبار.وهي تعمل ضمن نطاق درجة حرارة تجارية نموذجية تتراوح من 0 درجة مئوية إلى 70 درجة مئوية.	يُستخدم بشكل شائع في لوحات التطوير أو النماذج الأولية أو المعدات التي تستخدم مكونات من خلال الفتحات.كما يعمل تنسيق DIP أيضًا على تسهيل استكشاف الأخطاء وإصلاحها والاستبدال والتجميع اليدوي.
ADM560JR	شركة الأجهزة التناظرية	مغلفة بحزمة 64-VQFN مدمجة مع وسادة حرارية مكشوفة.تم تصميمه للتجميع على السطح، وهو يدعم التشغيل الموثوق به من -40 درجة مئوية إلى 85 درجة مئوية مع تحسين تبديد الحرارة والتأريض الكهربائي.	مناسب تمامًا للأنظمة المدمجة الحديثة والإلكترونيات الصناعية التي تتطلب حجمًا صغيرًا وإدارة حرارية فعالة.كثيرا ما تستخدم في تصاميم الدوائر عالية الكثافة.

حول شركة Analog Devices, Inc.

Analog Devices, Inc. هي شركة لأشباه الموصلات تعمل على تطوير دوائر متكاملة تستخدم لمعالجة الإشارات وتحويل البيانات واتصالات الواجهة.تأسست الشركة عام 1965 ويقع مقرها الرئيسي في الولايات المتحدة، وتركز الشركة على تقنيات معالجة الإشارات التناظرية والمختلطة والرقمية.تُستخدم منتجاتها على نطاق واسع في الأنظمة الصناعية ومعدات الاتصالات وأدوات الرعاية الصحية وإلكترونيات السيارات والأجهزة الاستهلاكية.تشتمل محفظة الشركة على مكبرات الصوت ومحولات البيانات ودوائر الواجهة وأجهزة إدارة الطاقة ومكونات معالجة الإشارات المصممة للأنظمة الإلكترونية التي تتطلب معالجة دقيقة وموثوقة للإشارات.

الاستنتاج

تم تصميم ADM560JRS للتعامل مع الاتصال التسلسلي بين الدوائر المنطقية وأجهزة RS232.تحصل على أربعة أجهزة إرسال وخمسة أجهزة استقبال في حزمة واحدة، مما يسمح بإدارة عدة خطوط إشارة في نفس الوقت.تقوم مضخة الشحن الداخلية الخاصة بها بإنشاء الفولتية المطلوبة للواجهة من مصدر جهد منخفض واحد.تساعد حزمة SSOP المدمجة في الحفاظ على تخطيطات الدوائر صغيرة ومنظمة.يمكنك تطبيق الجهاز في أنظمة التحكم وواجهات الكمبيوتر وأجهزة الاتصال التي تعتمد على تبادل البيانات RS232.وبفضل هيكله المتكامل، فهو يقلل الحاجة إلى مكونات واجهة إضافية.

ورقة البيانات PDF

ورقة بيانات ADM560JRS:

ADM560JRS.pdf
