AT89S52-24PU Microcontroller: بدائل ، pinout ، ورقة البيانات

تستكشف هذه المقالة متحكم AT89S52-24PU ، مع تسليط الضوء على خصائصها ، والاستخدامات العملية ، وكيفية تعاملها بكفاءة في الطاقة والأداء في التطبيقات الصعبة.يشتهر هذا الجهاز ببايتات 8K من ذاكرة الفلاش واستهلاك منخفض للطاقة ، ويتطلع إلى موازنة كفاءة الطاقة مع وظائف قوية في الأجهزة التي تعمل بالبطاريات.

كتالوج

1. ما هو AT89S52-24PU؟

2. AT89S52-24PU تكوين دبوس

3. AT89S52-24PU SYMMON ، البصمة ، ونموذج CAD

4. ميزات AT89S52-24PU

5. AT89S52-24PU المواصفات الفنية

6. AT89S52-24PU أجزاء مماثلة

7. مخطط الكتلة الوظيفية لـ AT89S52-24PU

8. برمجة ذاكرة الفلاش (الوضع المتوازي

9. التحقق من ذاكرة الفلاش (الوضع المتوازي

10. تنزيل مسلسل ذاكرة فلاش

11. بدائل AT89S52-24PU

12. تطبيقات AT89S52-24PU

13. حزمة AT89S52-24PU

14. AT89S52-24PU معلومات الشركة المصنعة

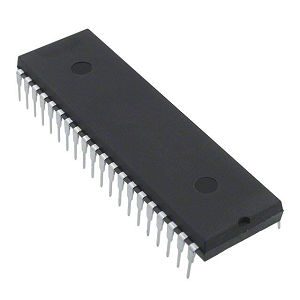

ما هو AT89S52-24PU؟

ال AT89S52-24PU Microcontroller هو جهاز مرن للغاية يدمج وحدة المعالجة المركزية ذات 8 بت مع ذاكرة فلاش قابلة للبرمجة على شريحة واحدة.من خلال تسخير تقنية الذاكرة غير المتطايرة المتقدمة من ATMEL ، يحافظ هذا متحكم على التوافق مع مجموعة التعليمات 80C51 المحترمة.يلبي فلاش إعادة برمجة على الرقاقة الاحتياجات المتنوعة لأنظمة التحكم المدمجة المختلفة بطريقة فعالة وفعالة من حيث التكلفة.يتميز متحكم Microcontroller 8k من الفلاش و 256 بايت من ذاكرة الوصول العشوائي ، مما يوفر قدرة كبيرة للبرمجة المعقدة والتموين للتطبيقات التي تتطلب معالجة البيانات المعقدة.يوفر إدراج 32 خطوط I/O للأغراض العامة براعة لتوصيل مجموعة واسعة من الأجهزة الطرفية.

مع ثلاثة عدادات/عدادات 16 بت ، يدعم AT89S52-24PU وظائف دقيقة تستند إلى الوقت ، والتي لا تقدر بثمن لإعدادات معالجة البيانات والتحكم.تعمل مؤشرات البيانات المزدوجة على تعزيز كفاءة معالجة البيانات ، مما يدعم سيناريوهات نقل البيانات السريعة بشكل فعال.يضيف مؤقت الوكالة الدولية للطاقة طبقة من الموثوقية عن طريق إعادة تعيين النظام أثناء مخالفات البرامج ، وهي ميزة تعتز بها القطاعات التي تحدد أولوية للنظام على المدى الطويل.تساعد قدرة متحكم على التشغيل الثابت في مختلف الترددات في موازنة الأداء مع استهلاك الطاقة.يؤكد توافر أوضاع توفير الطاقة ، بما في ذلك الخمول والقوة ، على مدى ملاءمتها للتطبيقات التي تعمل بالبطاريات ، مما يضمن الاحتفاظ بمحتوى الذاكرة أثناء مراحل الطاقة.تعالج هذه الميزات مخاوف كفاءة الطاقة ، كما يتضح من تبنيها في الأجهزة المحمولة والمتعامل عن بعد.

AT89S52-24PU تكوين دبوس

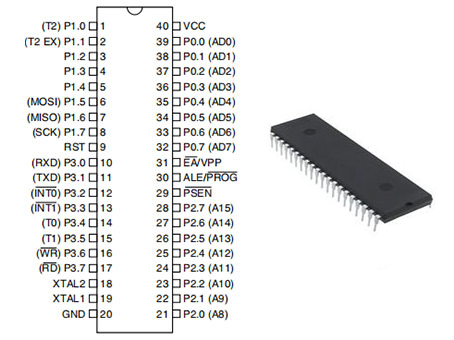

AT89S52-24PU Pinout

دبوس لا	اسم الدبوس	وصف
1-8	الميناء 1	الواجهة 1 تحتوي على عمليات سحب داخلية وهي 8 بت منفذ I/O ثنائي الاتجاه.يمكن أن يتم غرق/مصدر أربعة مدخلات TTL في المنفذ 1 المخازن المؤقتة الإخراج.عندما تتم كتابة 1s إلى دبابيس المنفذ 1 ، فإن عمليات السحب الداخلية اسحبها عالياً ، مما يسمح لهم باستخدام المدخلات.بسبب الداخلية السحب ، دبابيس المنفذ 1 التي يتم دفعها خارجيا منخفض (IIL) كمدخلات.بالإضافة إلى ذلك ، كما هو موضح في الجدول ، يمكن تعيين p1.0 و p1.1 لتكون الموقت/العداد 2 إدخال العدد الخارجي (P1.0/T2) و توقيت/عداد 2 مدخلات الزناد (P1.1/T2EX) ، على التوالي.أثناء الفلاش البرمجة والتحقق ، يتلقى المنفذ 1 أيضًا عنوان الترتيب المنخفض بايت.
9	RST	يجب إعادة تعيين المدخلات.بينما المذبذب تعمل ، على ارتفاع هذا الدبوس لدورتين من الماكينة يعيد تعيين الجهاز. بعد توقيت الوكالة الدولية للطاقة ، يرتفع هذا الدبوس إلى 98 مذبذب فترات.يمكن تعطيل هذه الميزة باستخدام Bit Disrto في SFR Auxr (العنوان 8EH).يتم تمكين القدرة العالية على إعادة ضبط الافتراضي بشكل افتراضي Disrto.
10-17	الميناء 3	المنفذ 3 عبارة عن إدخال/إخراج ثنائي الاتجاه داخلي 8 بت ميناء.يمكن غرق أربعة مدخلات TTL أو مصدرها باستخدام مخازن الإخراج المنفذ 3. عندما تتم كتابة 1S إلى دبابيس المنفذ 3 ، فإن عمليات السحب الداخلية تسحبها عالياً ، السماح لهم باستخدام المدخلات.بسبب عمليات السحب ، يلبس المنفذ 3 ذلك يتم سحبها خارجيا منخفضة الإرادة التيار (IIL) كمدخلات.للفلاش البرمجة والتحقق ، يتلقى المنفذ 3 بعض إشارات التحكم.كما ذكر في الرسم البياني أدناه ، يدعم المنفذ 3 وظائف العديد من AT89S52 ميزات خاصة.
18	xtal2	الإخراج من مضخم المذبذب المقلوب.
19	xtal1	المدخلات إلى مضخم مذبذب المقلوب والمدخلات إلى دائرة تشغيل الساعة الداخلية.
20	GND	أرضي.
21-28	الميناء 2	المنفذ 2 عبارة عن إدخال/إخراج ثنائية الاتجاه الداخلية 8 بت ميناء.يمكن أن تكون أربعة مدخلات TTL مغسلة/مصدر في مخازن الإخراج المنفذ 2.متى تتم كتابة 1s إلى دبابيس المنفذ 2 ، وسحبها السحب الداخلي عالياً ، مع السماح لاستخدامهم كمدخلات.بسبب عمليات السحب الداخلية ، يلبس المنفذ 2 ذلك يتم دفعها خارجيا منخفضة الإرادة التيار (IIL) كمدخلات.خلال الجلبات من ذاكرة البرنامج الخارجية والوصول إلى ذاكرة البيانات الخارجية التي تستخدمها عناوين 16 بت (movx @ dptr) ، تنبعث المنفذ 2 بايت عنوان الترتيب العالي. عند نقل 1S ، يستخدم المنفذ 2 عمليات سحب داخلية قوية في هذا طلب.ينبعث المنفذ 2 محتويات سجل الوظائف الخاصة P2 أثناء الوصول إلى العنوان 8 بت إلى ذاكرة البيانات الخارجية (MOVX @ RI).خلال برمجة الفلاش والتحقق منها ، يحصل المنفذ 2 بالإضافة إلى ذلك على الترتيب العالي العنوان البتات وإشارات التحكم المختلفة.
29	Psen	تسمى القراءة القوية إلى ذاكرة البرنامج الخارجي تمكين متجر البرنامج (PSEN).يتم تنشيط PSEN مرتين كل دورة آلة عندما يتم تشغيل AT89S52 من رمز من ذاكرة البرنامج الخارجي ، مع اثنين من psen تجاهل التنشيطات أثناء كل وصول إلى ذاكرة البيانات الخارجية.
30	ALE/PROG	يتم استخدام نبض إخراج مزلاج العنوان (ALE) إغلاق البايت المنخفض للعنوان أثناء الوصول إلى الذاكرة الخارجية.خلال برمجة الفلاش ، يعمل هذا الدبوس أيضًا كمدخل نبض البرنامج (PROG). يتم إطلاق ALE بمعدل ثابت قدره 1/6 تردد المذبذب في العادية التشغيل ويمكن استخدامه للتوقيت الخارجي أو التسجيل.ومع ذلك ، خلال كل وصول إلى ذاكرة البيانات الخارجية ، يتم تخطي نبض ALE واحد.تعيين بت 0 من موقع SFR 8EH إلى 0 يعطل أداء البيرة إذا رغبت في ذلك.البيرة نشطة فقط عندما يتم تعيين البت عبر تعليمات MOVX أو MOVC.خلاف ذلك ، الدبوس هو رفعت عالية ولكن ضعيفة.إذا كان متحكم في وضع التنفيذ الخارجي ، وضع البت القابل للحياة ليس له أي تأثير.
31	EA/VPP	يتم تشغيل الوصول الخارجي.لتمكين الجهاز أحضر رمز من مناطق ذاكرة البرنامج الخارجية التي تبدأ من 0000H والنهاية في FFFFH ، يجب توصيل EA بـ GND.إذا تم ترميز Bit Bit 1 ، ومع ذلك ، EA سيتم إغلاقها داخليًا على إعادة التعيين.لإعدام البرامج الداخلية ، EA يجب أن تكون مرتبطة بـ VCC.أثناء برمجة الفلاش ، بالإضافة إلى ذلك يتلقى برمجة 12 فولت تمكين الجهد (VPP).
32-39	المنفذ 0	الواجهة 0 عبارة عن منفذ I/O مفتوح ثنائي الاتجاه 8 بت. يمكن أن يغرق كل دبوس ثمانية مدخلات TTL كمنفذ إخراج.يمكن أن تكون المسامير على المنفذ 0 يتم استخدامها كمدخلات عالية الإمكانية عند كتابة 1S لهم.أثناء الوصول إلى البرنامج الخارجي وذاكرة البيانات ، يمكن أيضًا تعيين المنفذ 0 ك حافلة العنوان/البيانات ذات الترتيب المنخفض.يتميز P0 بمسحبات داخلية في هذا وضع.أثناء برمجة الفلاش ، يحصل المنفذ 0 أيضًا على بايتات الرمز والمخرجات لهم أثناء التحقق من البرنامج.أثناء التحقق من البرنامج ، عمليات السحب الخارجية مطلوب.
40	VCC	الجهد توريد.

AT89S52-24PU رمز ، البصمة ، ونموذج CAD

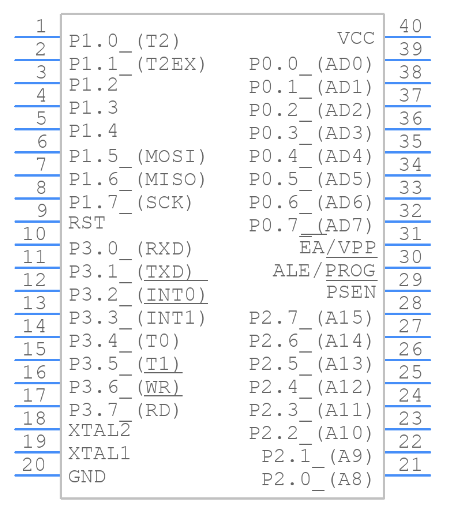

AT89S52-24PU Symbol

AT89S52-24PU رمز

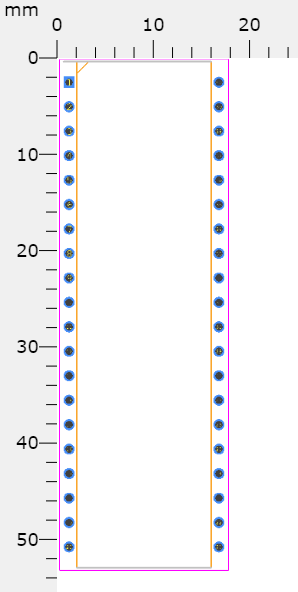

AT89S52-24PU Footprint
AT89S52-24PU بصمة

AT89S52-24PU CAD Model
AT89S52-24PU CAD نموذج

ميزات AT89S52-24PU

• الامتثال القياسي MCS®-51: متوافق تمامًا مع معيار MCS®-51 ، مما يضمن أداء قوي وموثوق.

• ذاكرة فلاش ISP 8K: تخزن البرامج الكبيرة.يدعم ما يصل إلى 10000 دورة الكتابة/مسح ، مثالية للتطبيقات طويلة الأجل.

• جهد التشغيل الواسع (4V - 5.5 فولت): يتكيف مع بيئات إمداد الطاقة المختلفة.

• التشغيل عالي السرعة: يتعامل مع الظروف الثابتة حتى 33 ميجا هرتز ، وتوازن بين كفاءة الطاقة مع احتياجات الأداء.

• تحسين الأمان: ميزات قفل الذاكرة تحمي الملكية الفكرية.يمنع الوصول أو التعديلات غير المصرح بها.

• وظائف الإدخال/الإخراج والوقت المرنة: تكامل سهل مع المستشعرات والأجهزة.التحكم الدقيق لتطبيقات الوقت التي تتطلب توقيت دقيق.

• مؤشرات البيانات المزدوجة: يعزز الكفاءة في المهام الثقيلة للبيانات مثل معالجة الإشارات والاتصال.يبسط معالجة دفق البيانات.

• أوضاع لتوفير الطاقة: تقلل أوضاع الخمول والطاقة من استهلاك الطاقة.تم تحسينه للأجهزة المحمولة والتصميمات المستدامة.

AT89S52-24PU المواصفات الفنية

يكتب	المعلمة
مهلة المصنع	7 أسابيع
جبل	من خلال ثقب
حزمة / حالة	40-DIP (0.600 ، 15.24 مم)
عدد I/OS	32
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية تا
مسلسل	89S
رمز JESD-609	E3
حالة الجزء	نشيط
عدد الإنهاء	40
الجهد توريد	5V
تكرار	33 ميجا هرتز
تشغيل الجهد الإمداد	5V
واجهة	uart
الاتصال الطلاء	القصدير
نوع التثبيت	من خلال ثقب
عدد المسامير	40
أجهزة توقيت هيئة الرقابة	نعم
التغليف	أنبوب
المنشورة	1997
رمز PBFree	نعم
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
الموقف الطرفي	مزدوج
الملعب المحطة	2.54mm
رقم الجزء الأساسي	AT89S52
إمدادات الطاقة	5V
حجم الذاكرة	8 كيلو بايت
سرعة	24 ميغاهيرتز
الجهد - العرض (VCC/VDD)	4V ~ 5.5V
عدد البتات	8
الأجهزة الطرفية	WDT
الحجم الأساسي	8 بت
الاتصال	UART/USART
وقت الوصول	24 µs
قنوات DMA	لا
قنوات PWM	لا
عدد أجهزة ضبط الوقت/العدادات	3
عدد قنوات UART	1
طول	52.58mm
الوصول إلى SVHC	لا SVHC
حالة ROHS	ROHS3 متوافق
نوع المذبذب	داخلي
حجم الكبش	256 × 8
UPS/UCS/نوع ICS المحيطية	متحكم
المعالج الأساسي	8051
نوع ذاكرة البرنامج	فلاش
حجم ذاكرة البرنامج	8 كيلو بايت 8K × 8
حجم بت	8
لديه ADC	لا
عرض ناقل البيانات	8 ب
قنوات DAC	لا
معالجة عرض الحافلة	8 ب
ارتفاع	4.826mm
عرض	13.97mm
تصلب الإشعاع	لا
الرصاص الحر	الرصاص الحر

AT89S52-24PU أجزاء مماثلة

المكونات الثلاثة المدرجة على اليمين متشابهة في مواصفات تلك الخاصة بتقنية الرقائق الدقيقة AT89S52-24PU.

رقم الجزء	الشركة المصنعة	حزمة / حالة	عدد المسامير	عرض ناقل البيانات	عدد i/o	واجهة	حجم الذاكرة	الجهد توريد	الأجهزة الطرفية
AT89S52-24PU	تقنية الرقائق الدقيقة	40-DIP (0.600 ، 15.24 مم)	40	8 ب	32	uart	8 كيلو بايت	5 v	WDT
AT89C55WD-24PU	تقنية الرقائق الدقيقة	40-DIP (0.600 ، 15.24 مم)	40	8 ب	32	SPI ، Uart ، USART	32 كيلو بايت	5 v	WDT
AT89S51-24PU	تقنية الرقائق الدقيقة	40-DIP (0.600 ، 15.24 مم)	40	8 ب	32	uart ، usart	4 كيلو بايت	5 v	WDT
AT89C51RC-24PU	تقنية الرقائق الدقيقة	40-DIP (0.600 ، 15.24 مم)	40	8 ب	32	uart ، usart	20 كيلو بايت	-	WDT

مخطط كتلة وظيفي من AT89S52-24PU

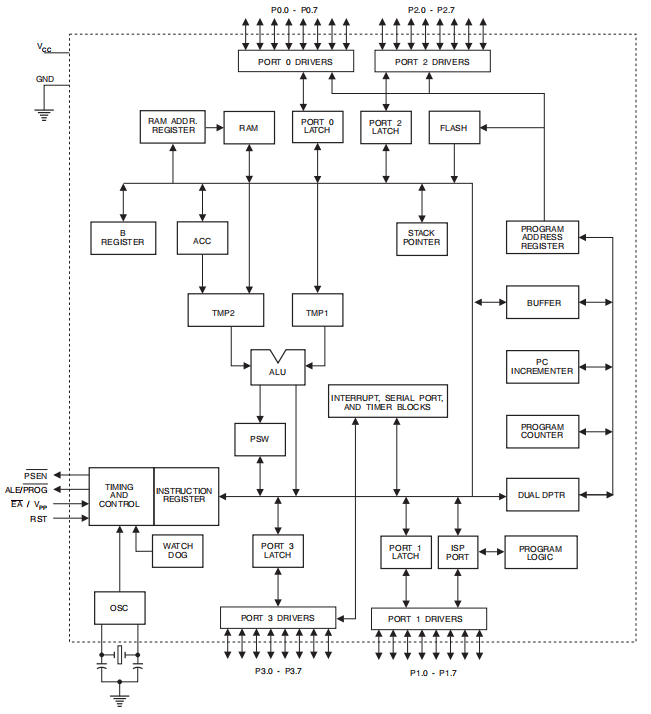

يوضح الرسم البياني أدناه بنية الكتلة الوظيفية لـ AT89S52-24PU.

Functional Block Diagram

برمجة ذاكرة الفلاش (الوضع المتوازي)

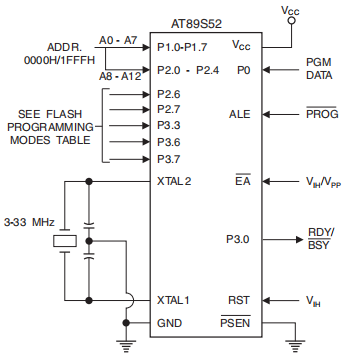

يوضح الشكل أدناه عملية برمجة ذاكرة الفلاش لـ AT89S52-24PU في الوضع المتوازي.

Programming the Flash Memory (Parallel Mode)

التحقق من ذاكرة الفلاش (الوضع المتوازي)

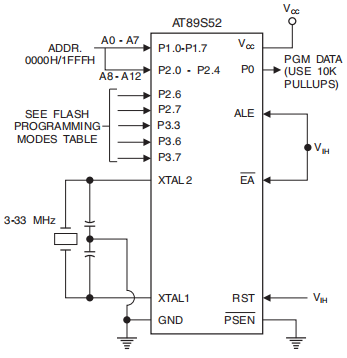

يوضح الشكل أدناه عملية التحقق من ذاكرة الفلاش في الوضع المتوازي لـ AT89S52-24PU.

Verifying the Flash Memory (Parallel Mode)

فلاش تنزيل التسلسل الذاكرة

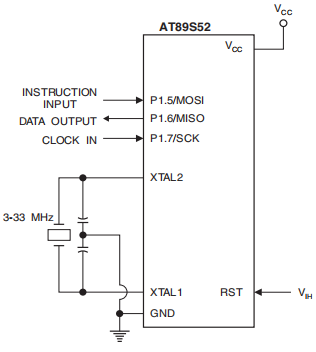

يوضح الشكل أدناه عملية التنزيل التسلسلي لذاكرة الفلاش AT89S52-24PU.

Flash Memory Serial Downloading

بدائل AT89S52-24PU

رقم الجزء	وصف	الشركة المصنعة
AT87F52-24pc	متحكم ، 8 بت ، فلاش ، 8051 وحدة المعالجة المركزية ، 24 ميجا هرتز ، CMOS ، PDIP40 ، 0.600 بوصة ، البلاستيك ، DIP-40	Atmel Corporation
AT87F52-24PI	متحكم ، 8 بت ، فلاش ، 8051 وحدة المعالجة المركزية ، 24 ميجا هرتز ، CMOS ، PDIP40 ، 0.600 بوصة ، البلاستيك ، DIP-40	Atmel Corporation
AT87F52-24PL	متحكم ، 8 بت ، فلاش ، 24 ميجا هرتز ، CMOS ، PDIP40 ، 0.600 بوصة ، البلاستيك ، تراجع 40	Atmel Corporation

تطبيقات AT89S52-24PU

• مراقبة الرعاية الصحية: يعزز الدقة في أجهزة المراقبة الطبية.

• سلامة السيارات: يدمج ميزات مثل مكافحة التطواف التكيفية والمساعدة في الممرات.

• إلكترونيات DIY: تمكن الهواة من إنشاء أجهزة مخصصة.

• إلكترونيات المستهلك: تنتج منتجات متعددة الوظائف وبديهية.

• المنازل والمدن الذكية: يحسن اتصال الجهاز لتحسين إدارة الطاقة والراحة.

حزمة AT89S52-24PU

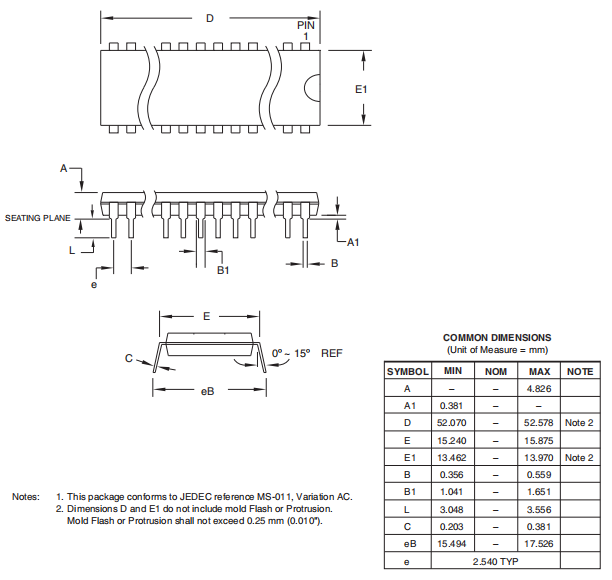

AT89S52-24PU Package

AT89S52-24PU المعلومات المصنعة

تلعب Microchip Technology Inc. ، مع مقرها المقرز في تشاندلر ، أريزونا ، دورًا في صناعة متحكم وصناعة أشباه الموصلات.تتميز الشركة بتفانيها الثابت في التطورات الرائدة والحفاظ على معايير عالية من خلال خطوط الإنتاج المعترف بها لموثوثتها ، مما يعزز كفاءة التنمية والحكمة الاقتصادية.من خلال تحسين عمليات التصميم والتصنيع بعناية ، لا تجتمع MicroChip فحسب ، بل تتجاوز معايير الصناعة ، وتغذي بيئة تشجع على التحسين المستمر وصقل النظام.Microchip Technology Inc. هي أكثر بكثير من مزود متحكم وأشباه الموصلات ؛إنه يصنف بنشاط المناظر الطبيعية التي يتم فيها تطوير هذه التقنيات واستخدامها.إن التركيز الاستراتيجي على الكفاءة وإدارة التكاليف ومراقبة الجودة يضعها في طليعة الصناعة.

ورقة البيانات pdf

معلومات عنا

ALLELCO LIMITED

Allelco هو شهرة واحدة شهيرة موزع خدمة المشتريات للمكونات الإلكترونية الهجينة ، ملتزمة بتوفير خدمات شاملة لشراء وسلسلة التوريد لصناعات التصنيع والتوزيع الإلكترونية العالمية ، بما في ذلك أفضل 500 مصانع OEM والوسطاء المستقلين.
قراءة المزيد

تحقيق سريع

الرجاء إرسال استفسار ، وسوف نرد على الفور.

كمية

رقم القطعة
اسم جهة الاتصال
اسم الشركة
عنوان البريد الإلكتروني
هاتف
تعليقات

أسئلة مكررة [FAQ]

1. كيف تتباعد AT89S51 و AT89S52؟

يركز الاختلاف الأساسي على حجم ذاكرة الفلاش: تم تجهيز AT89S51 بـ 4K بينما يوسع AT89S52 هذا إلى 8K.يدعم هذا التوسع تطبيقات أكثر تطوراً وتخزين قواعد الكود الواسعة ، والتي تتماشى مع الاحتياجات المتنوعة في تطوير الأنظمة المضمنة.

2. ما هي تطبيقات AT89S52؟

يتم استخدام AT89S52 في العديد من مهام التحكم المدمجة ، وغالبًا ما تكون تقدر كفاءة الطاقة والأداء الموثوق بها.غالبًا ما يجعل تنوعه خيارًا مفضلًا في المشاريع التي تهدف إلى فعالية التكلفة مع الحفاظ على الوظائف ، والتوافق مع الابتكار في التوازن مع الاعتبارات المالية.

3. هل يمكنك توضيح AT89S52-24PU؟

هذا هو متحكم CMOS 8 بت ، معروف بدمج إمكانيات الحساب والذاكرة في وحدة مضغوطة.هذه الصفات مغرية في عمليات التصميم المبسطة حيث تكون الكفاءة والمساحة مهمة.

4. لماذا يتم إعادة برمجة AT89S52-24PU؟

تتيح ذاكرة الفلاش على الرقاقة إعادة البرمجة ، وتقديم القدرة على التكيف لتحديثات البرامج والتطوير التكراري.تكمل هذه الميزة منظور التطوير الحديث حيث لا تكون التحسينات المستمرة ممكنة فحسب ، بل مرحب بها.

5. ما التكوين يدمج وحدة المعالجة المركزية 8 بت مع ذاكرة الفلاش؟

يمثل AT89S52-24PU هذا المزيج ، حيث تنسيق وحدة المعالجة المركزية ذات 8 بت مع ذاكرة الفلاش.يوفر هذا التكامل معالجة وتخزين فعالة للتطبيقات التي تتطلب عمليات قوية دون فائض.

6. ما هو حجم ذاكرة الفلاش التي تمتلكها؟

ويضم 8K بايت من الفلاش ، مما يتيح إدارة بيانات البرنامج.هذا التوسع يجعلها مناسبة للمهام الصعبة حيث يمكن أن تشكل الذاكرة المحدودة عقبات.

7. كيف يتعامل AT89S52 مع تشغيل التردد المنخفض؟

يتم تضمين المنطق الثابت ، مما يسمح للتشغيل بترددات منخفضة مع الكفاءة.يتم استخدام هذه الخاصية في السيناريوهات التي تتطلب الحد الأدنى من استخدام الطاقة ، مما يعزز كل من طول العمر والاستدامة في الإلكترونيات.

8. متى تصبح وحدة المعالجة المركزية غير نشطة؟

يؤدي وضع الخمول إلى جعل وحدة المعالجة المركزية غير نشطة ، وتحقيق توفير الطاقة مع الحفاظ على وظائف متحكم.هذا التصميم الاستراتيجي يقلل من استخدام الطاقة خلال فترات المعالجة الأقل كثافة.

9. أي وضع يحافظ على سلامة ذاكرة الوصول العشوائي؟

تظل محتويات ذاكرة الوصول العشوائي سليمة أثناء وضع الطاقة ، مما يتيح الحفاظ على البيانات على الرغم من انخفاض استهلاك الطاقة.هذه الوظيفة جيدة في الظروف التي تستلزم الاحتفاظ بالبيانات إلى جانب الحد الأدنى من استخدام الطاقة ، وهو أمر نموذجي في الأجهزة التي تعمل بالبطارية.
