دليل مقياس التسارع: كيف يعمل وأنواعه ومواصفاته واستخداماته

مقياس التسارع عبارة عن مستشعر صغير يساعدك على قياس الحركة والاهتزاز والإمالة وتأثير الجاذبية.في هذه المقالة، ستتعرف على ما هو مقياس التسارع، وكيف يكتشف التسارع باستخدام عناصر الاستشعار الداخلية، والمواصفات الرئيسية التي تحدد أدائه.سوف تستكشف أيضًا الأنواع المختلفة لمقاييس التسارع بناءً على تقنية الاستشعار ومحاور القياس وإشارات الإخراج.يتم أيضًا تناول التطبيقات الشائعة والمقارنات الواضحة مع أجهزة استشعار الحركة الأخرى.

كتالوج

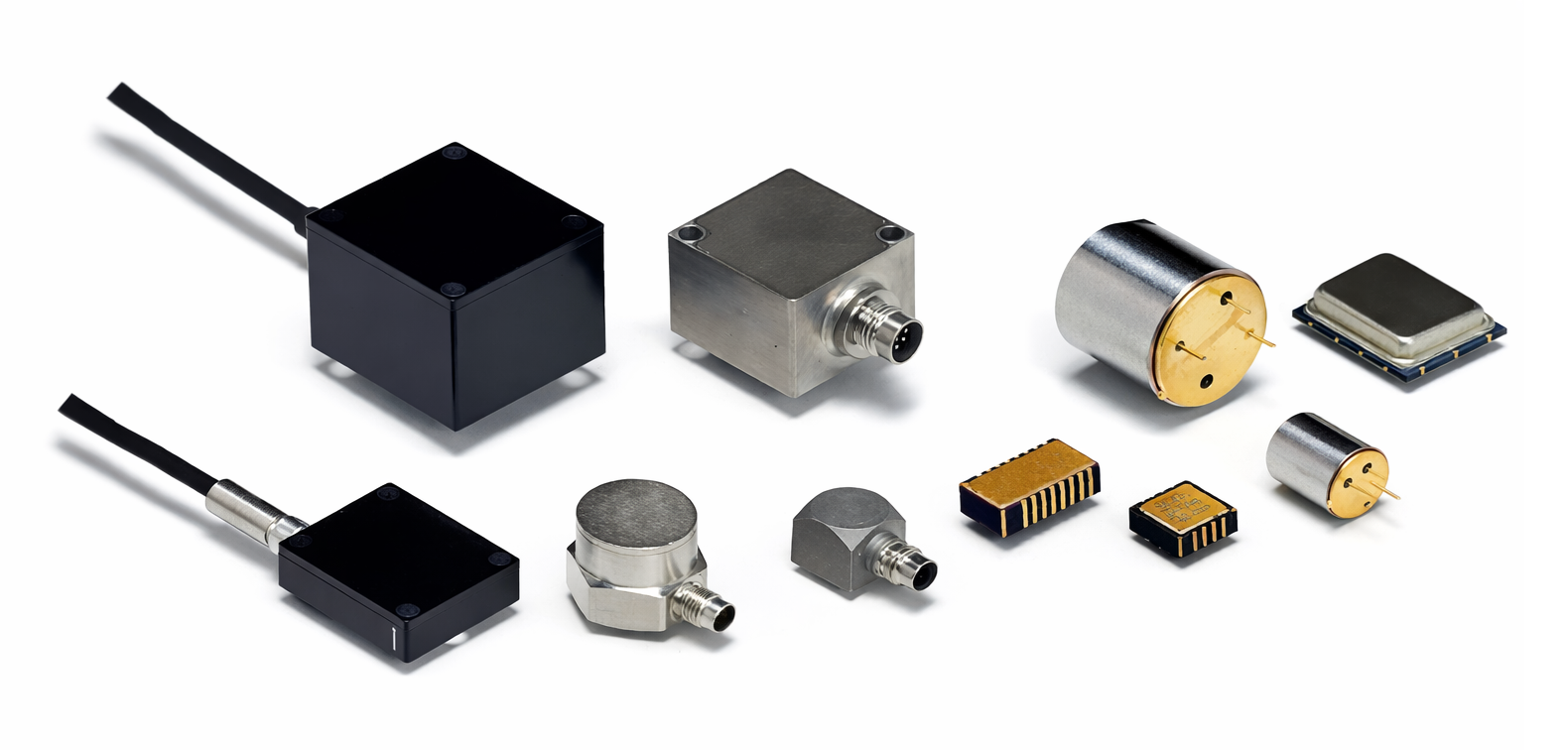

الشكل 1. مقاييس التسارع

ما هو مقياس التسارع؟

مقياس التسارع عبارة عن مستشعر إلكتروني مدمج مصمم لاكتشاف التغيرات في الحركة والاتجاه من خلال استشعار قوى التسارع.إنه يستجيب لكل من القوى الثابتة والمتغيرة المؤثرة على الجسم، بما في ذلك تأثيرات الحركة والجاذبية.يتم تصنيع مقاييس التسارع في أشكال مادية مختلفة، بدءًا من الأجهزة المصغرة على مستوى الرقائق وحتى العلب الصناعية القوية.توفر مخرجاتهم بيانات قابلة للقياس يمكن تفسيرها بواسطة الدوائر الإلكترونية أو الأنظمة الرقمية.

مبدأ عمل مقياس التسارع

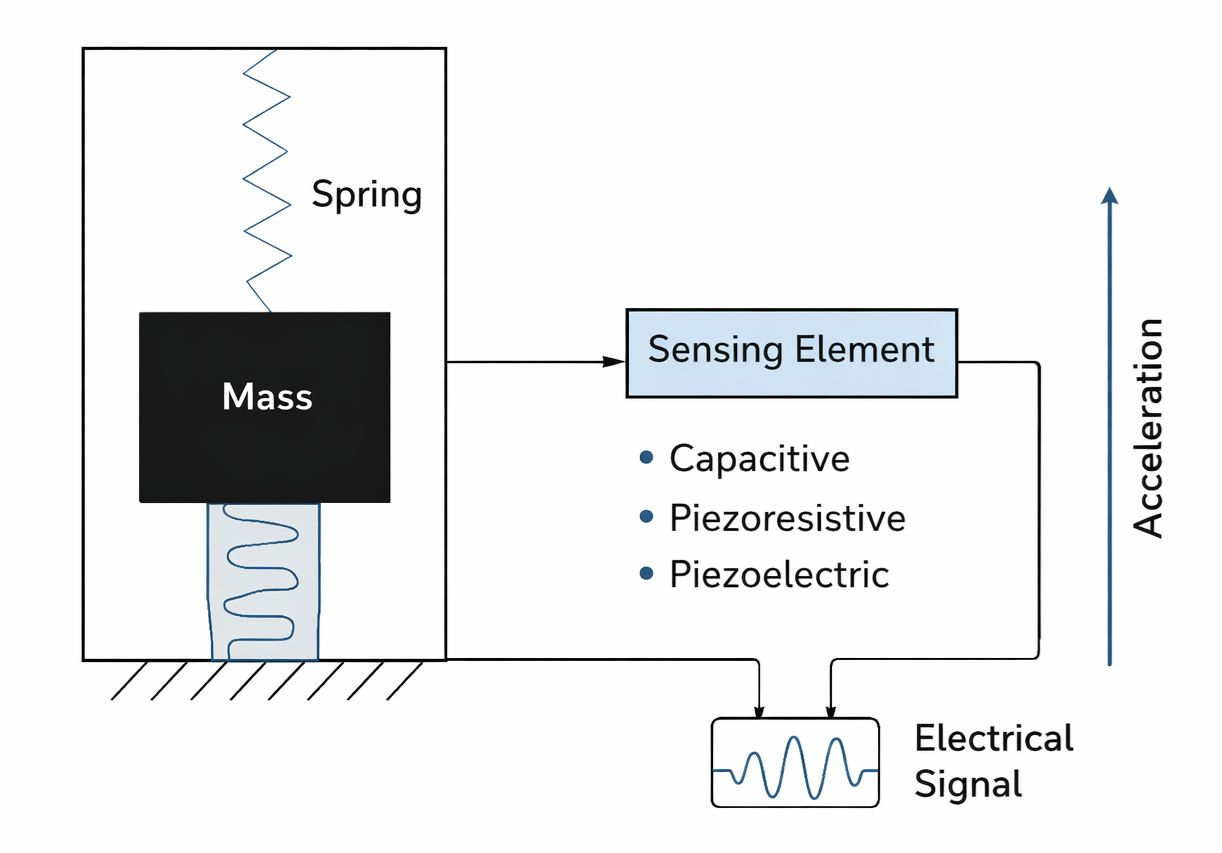

الشكل 2. مبدأ العمل لمقياس التسارع

يعمل مقياس التسارع عن طريق استشعار حركة الكتلة الدليلية عندما يتعرض الجهاز للتسارع.في ظل الظروف الثابتة، تظل كتلة الإثبات في موضع توازنها.عند تطبيق التسارع، يؤدي القصور الذاتي لكتلة الإثبات إلى تحركها بالنسبة لإطار المستشعر.ويوضح الشكل 2 مبدأ التشغيل هذا.أثناء تأثير التسارع على المستشعر، تنحرف الكتلة المعلقة عكس قوة استعادة الزنبرك.يرتبط مقدار الإزاحة ارتباطًا مباشرًا بحجم واتجاه التسارع المطبق.

يتم اكتشاف هذا الإزاحة الميكانيكية بواسطة عنصر الاستشعار، الذي يحول حركة كتلة الإثبات إلى تغير كهربائي قابل للقياس.اعتمادًا على طريقة الاستشعار، قد يظهر هذا التغيير على شكل اختلاف في السعة أو المقاومة أو الشحنة المولدة.تقوم دوائر الاستشعار بمعالجة هذا التغيير وتنتج إشارة كهربائية تتناسب مع التسارع المطبق.

مواصفات أجهزة قياس التسارع

المواصفات	الوصف
القياس النطاق	النطاقات المشتركة هي ±2 جرام، ±4 جرام، ±8 جرام، ±16 جرام، وحتى ±200 جرام
الحساسية	نموذجي الحساسية هي 1 مللي فولت لكل جرام إلى 1000 مللي فولت لكل جرام
القرار	القرار يتراوح من 8 بت إلى 24 بت حسب نوع ADC
نوع الإخراج	متاح كما الجهد التناظري أو I2C الرقمي وSPI
المحور القياس	محور واحد, محور مزدوج، أو ثلاثة محاور الاستشعار
عرض النطاق الترددي	التردد يتراوح عرض النطاق الترددي من 10 هرتز إلى 5000 هرتز
التردد الاستجابة	استجابة مسطحة ضمن نطاق عرض النطاق الترددي المقدر
كثافة الضوضاء	الضوضاء النموذجية الكثافة هي 20 ميكروغرام لكل √ هرتز إلى 300 ميكروغرام لكل √ هرتز
إزاحة صفر جرام	خطأ في الإزاحة عادة ما يكون ± 20 مجم إلى ± 100 مجم
الخطية	الخطية الخطأ أقل من ±0.5 بالمائة من الحجم الكامل
المحور المتقاطع الحساسية	المحور المتقاطع الحساسية أقل من 2 بالمائة
التشغيل الجهد الكهربي	العرض يتراوح الجهد من 1.8 فولت إلى 5.5 فولت
الحالي الاستهلاك	طاقة منخفضة تستهلك النماذج من 1 إلى 500 ميكرو أمبير
التشغيل درجة الحرارة	قياسي النطاق هو -40 درجة مئوية إلى +85 درجة مئوية
صدمة البقاء على قيد الحياة	صدمة يتراوح التسامح من 2000 جرام إلى 10000 جرام
بيانات الإخراج معدل	معدل البيانات يتراوح من 1 هرتز إلى 10 كيلو هرتز
واجهة بروتوكول	أنواع رقمية دعم I2C، SPI، أو UART
نوع الحزمة	مشترك تتضمن الحزم LGA وQFN وDIP
الحجم	نموذجي حجم المستشعر هو 2 مم × 2 مم إلى 5 مم × 5 مم
المعايرة	مصنع معايرة للحساسية والإزاحة
نوع التركيب	جبل السطح أو من خلال تركيب الثقب
الدقة	عموما تتراوح الدقة عادةً بين ±1 بالمائة إلى ±5 بالمائة
الانجراف	درجة الحرارة الانجراف أقل من 0.01 جم لكل درجة مئوية
وقت الاستجابة	وقت الاستجابة أقل من 1 مللي ثانية
إيمي المقاومة	مصممة ل مقاومة الضوضاء الكهرومغناطيسية الصناعية

أنواع مقاييس التسارع المعتمدة على تكنولوجيا الاستشعار

مقاييس التسارع بالسعة

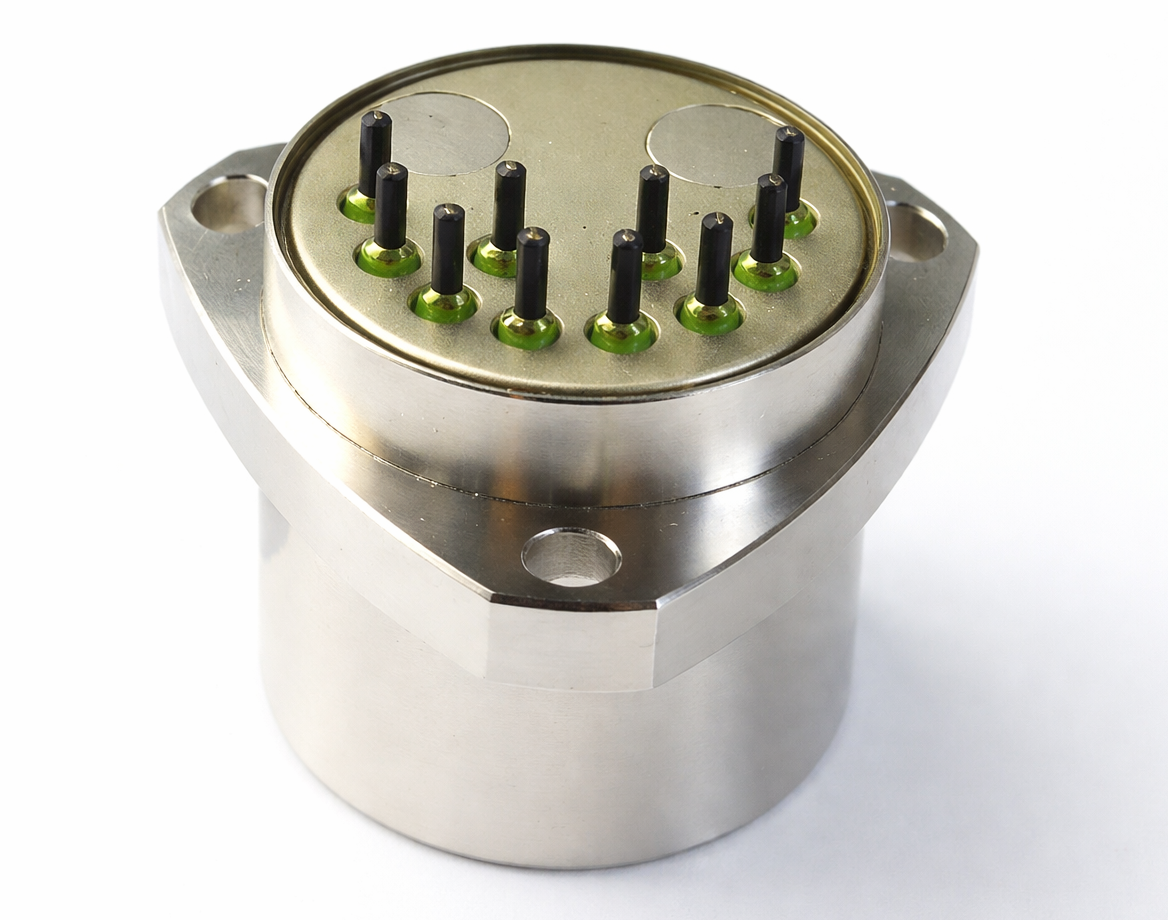

الشكل 3. مقياس التسارع بالسعة

تعتمد مقاييس التسارع السعوية على التغيرات في السعة الناتجة عن حركة كتلة مقاومة صغيرة الحجم داخل بنية المستشعر.يتيح تصميمها الكشف الدقيق عن تغيرات التسارع الصغيرة مع إمكانية تكرار ممتازة.تعتبر مقاييس التسارع هذه مناسبة تمامًا للقياسات المنخفضة التردد والثابتة مثل الإمالة والاتجاه.حجمها الصغير واستهلاكها المنخفض للطاقة يجعلها مثالية للأنظمة الإلكترونية المدمجة والمحمولة.

مقاييس التسارع الكهرضغطية

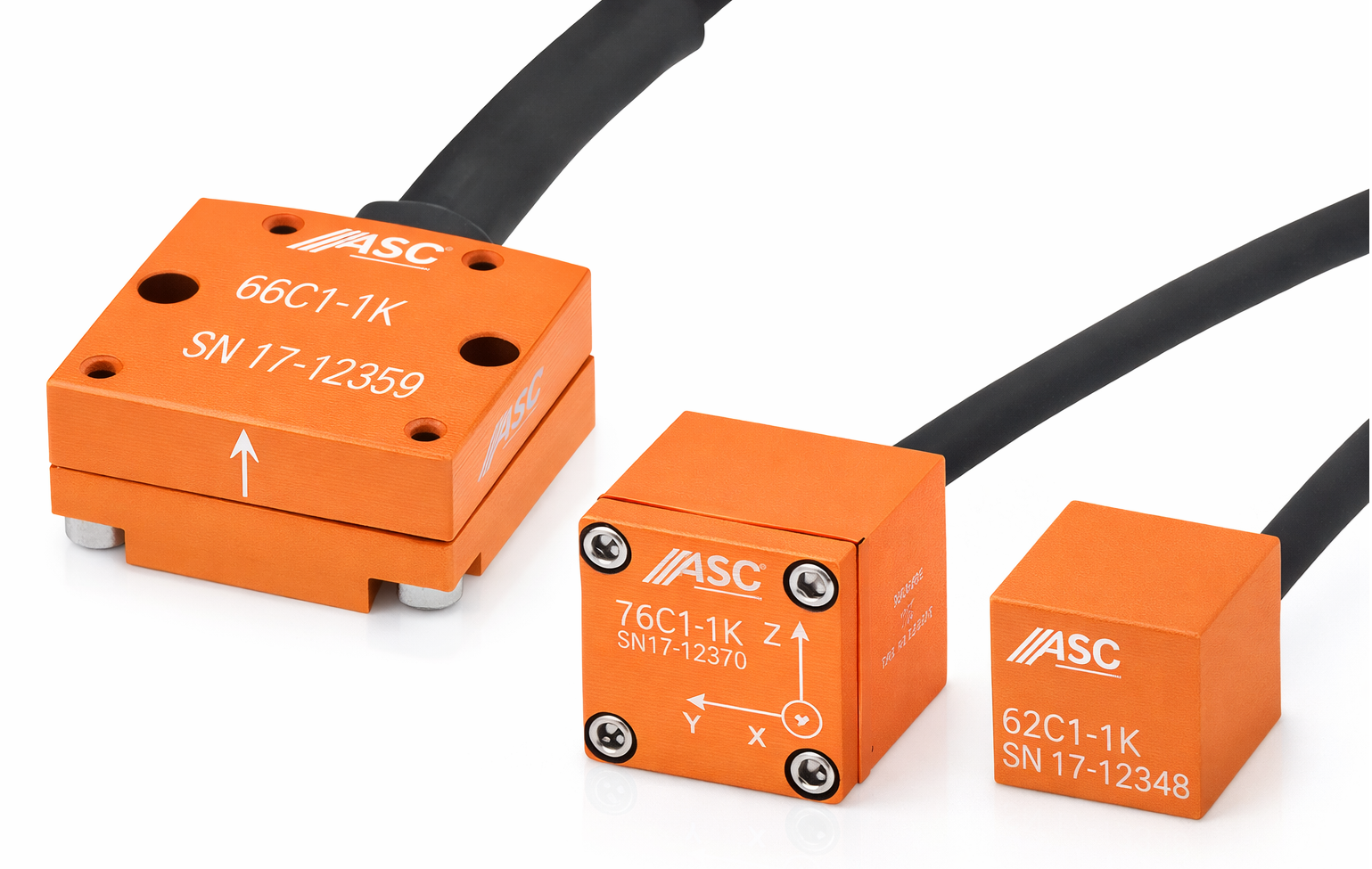

الشكل 4. مقياس التسارع الكهرضغطي

تولد مقاييس التسارع الكهرضغطية إشارة كهربائية عند تعرضها لضغط ميكانيكي ناتج عن التسارع.وهي فعالة بشكل خاص في التقاط الحركة السريعة والاهتزازات عالية التردد مع الحد الأدنى من تشويه الإشارة.ونظرًا لمبدأ تشغيلها، فإنها لا تستجيب للتسارع الثابت أو المتغير ببطء شديد.تُستخدم هذه المستشعرات على نطاق واسع في البيئات التي يكون فيها تحليل الاهتزاز والاستجابة الديناميكية أمرًا مهمًا.

مقاييس التسارع المقاومة للضغط

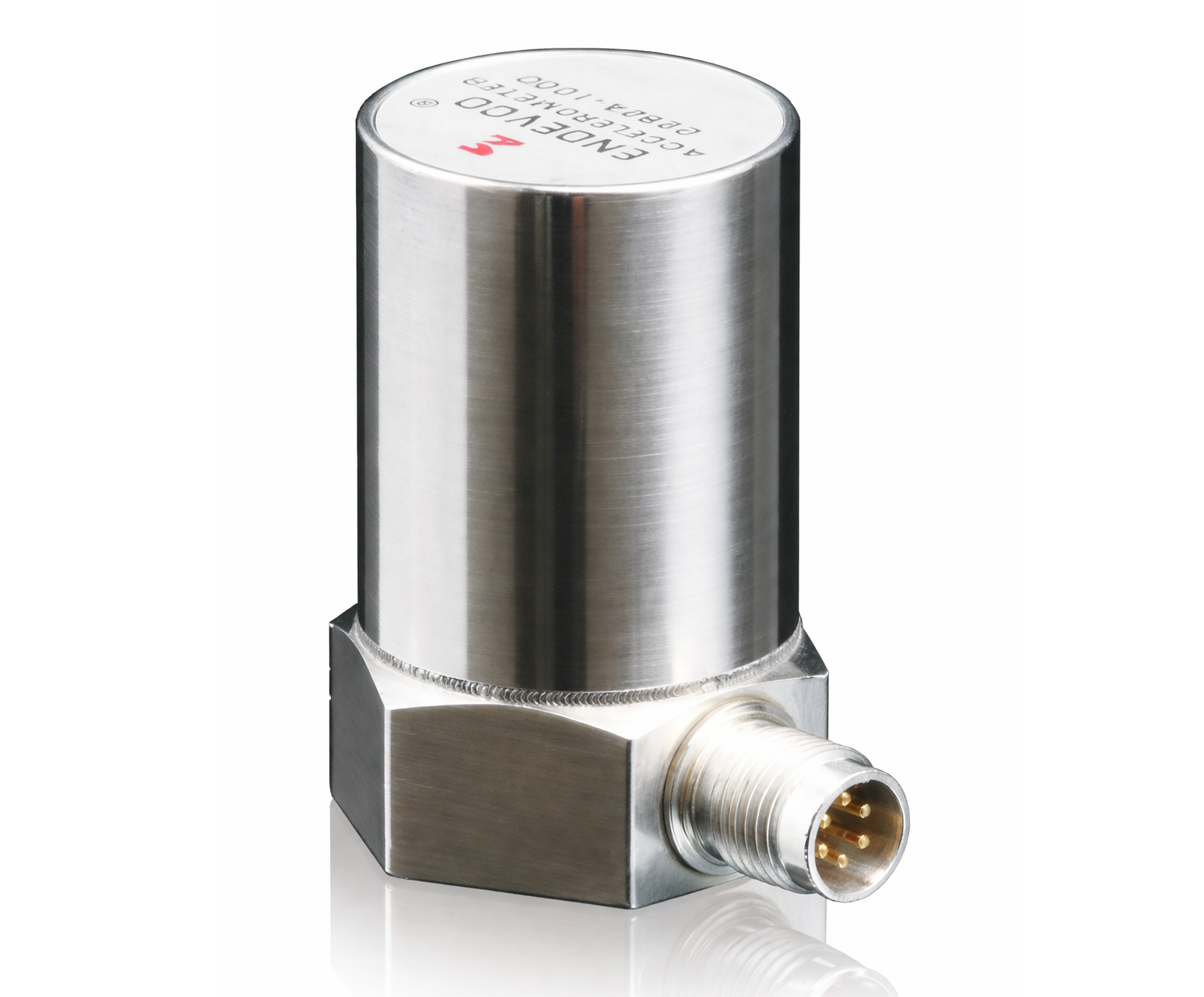

الشكل 5. مقياس التسارع Piezoresistive

تكتشف مقاييس التسارع المقاومة للضغط التسارع من خلال مراقبة تغيرات المقاومة في عناصر الاستشعار المتوترة.إن بنيتها القوية تسمح لها بتحمل الصدمات الميكانيكية القوية وظروف التشغيل القاسية.وعلى عكس بعض التقنيات الأخرى، يمكنها العمل بشكل موثوق عبر نطاقات درجات حرارة واسعة.وهذا يجعلها مناسبة للتطبيقات الصعبة التي تتطلب المتانة ومقاومة الصدمات.

أنواع مقاييس التسارع بناءً على قياس المحور

مقاييس التسارع أحادية المحور

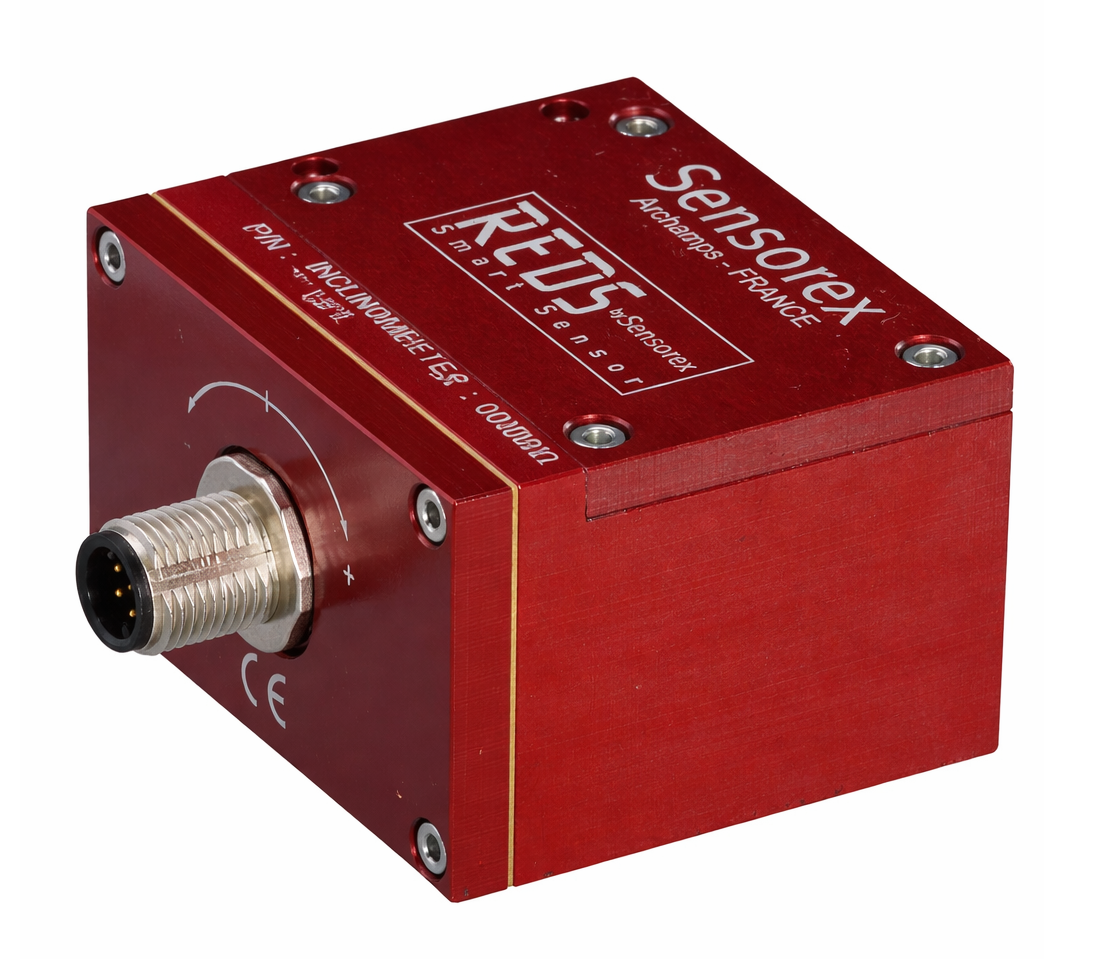

الشكل 6. مقياس التسارع أحادي المحور

تقوم مقاييس التسارع أحادية المحور بقياس التسارع على طول اتجاه ثابت واحد.يتم استخدامها عادةً عندما تقتصر الحركة على اتجاه معروف أو مسار خطي.تصميمها البسيط يجعلها فعالة من حيث التكلفة وسهلة التكامل.غالبًا ما يتم اختيار هذه المستشعرات لمهام المراقبة المباشرة مع الحد الأدنى من التعقيد الاتجاهي.

مقاييس التسارع ثنائية المحور

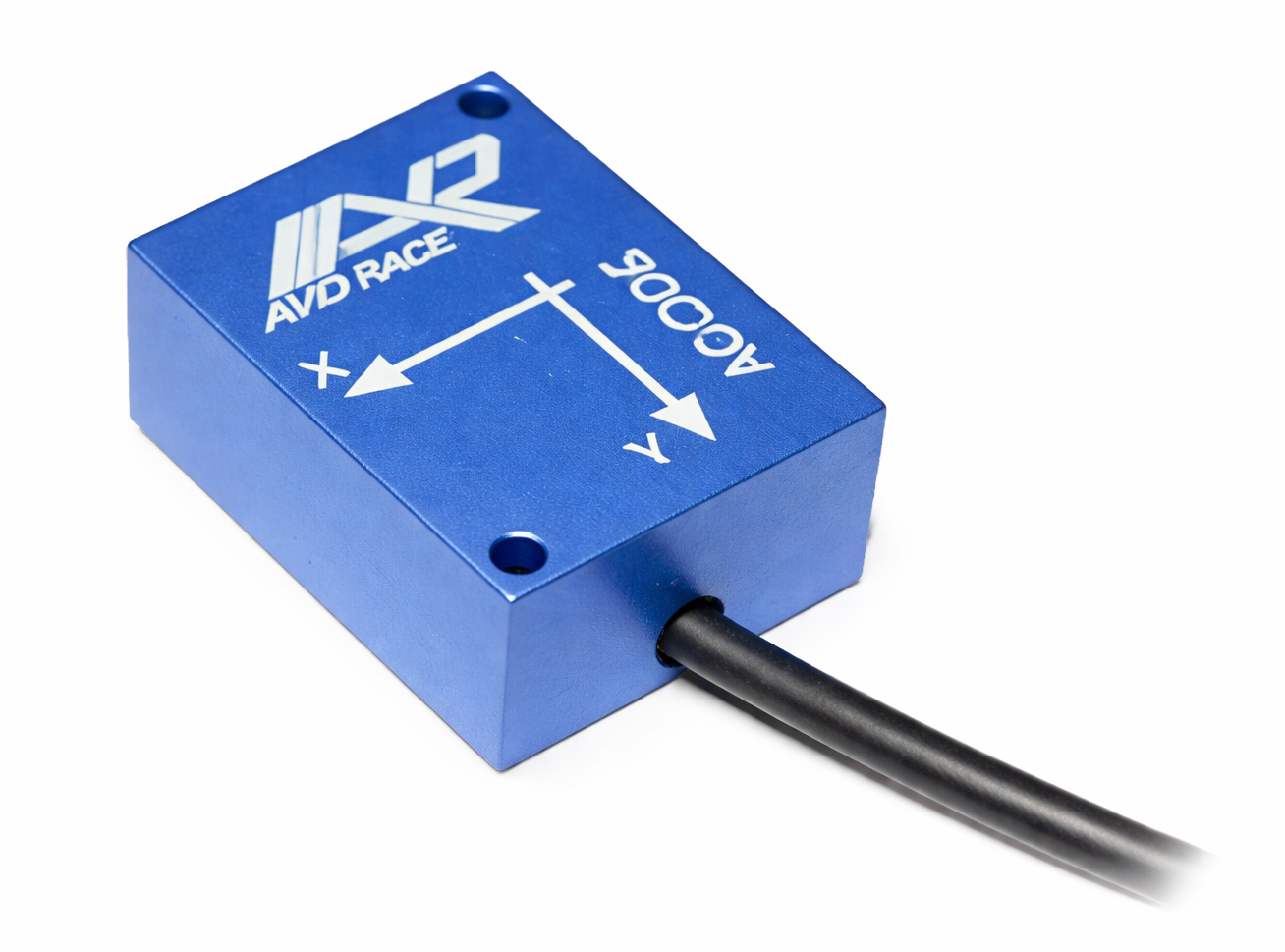

الشكل 7. مقياس التسارع ثنائي المحور

تقوم مقاييس التسارع ثنائية المحور بقياس التسارع على طول اتجاهين متعامدين داخل نفس المستوى.تسمح هذه الإمكانية باكتشاف الحركات المجمعة مثل الإمالة والحركة المستوية.إنها توفر معلومات مكانية أكثر من أجهزة الاستشعار أحادية المحور مع الحفاظ على معالجة الإشارة البسيطة نسبيًا.تُستخدم التصميمات ثنائية المحور بشكل شائع عندما يكون تتبع الحركة ثنائي الأبعاد كافيًا.

مقاييس تسارع ثلاثية المحاور (3 محاور).

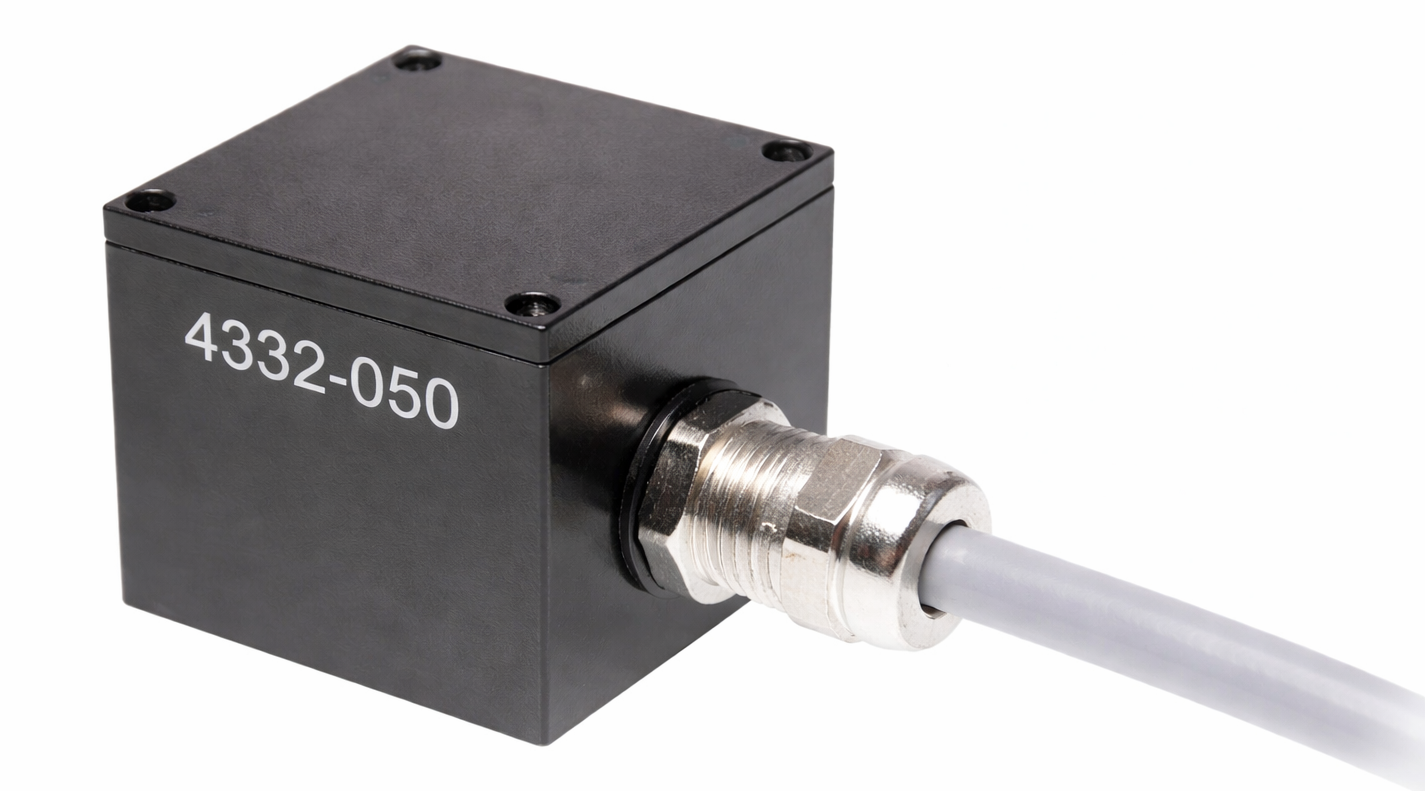

الشكل 8. مقياس التسارع ثلاثي المحاور (3 محاور).

تقوم مقاييس التسارع ثلاثية المحاور بقياس التسارع في وقت واحد على طول ثلاثة محاور متعامدة.وهذا يتيح الكشف الكامل عن الحركة المكانية بغض النظر عن اتجاه المستشعر.إنها تعمل على تبسيط تصميم النظام من خلال التخلص من الحاجة إلى أجهزة استشعار متعددة أحادية المحور.تُستخدم مقاييس التسارع ثلاثية المحاور في التطبيقات التي تتطلب وعيًا كاملاً بالحركة وتتبع الاتجاه.

أنواع مقاييس التسارع بناءً على نوع الإخراج

مقاييس التسارع التناظرية

تنتج مقاييس التسارع التناظرية إشارة جهد مستمرة تتغير بشكل مباشر مع التسارع.يسمح هذا الإخراج بالمراقبة بأقل قدر من المعالجة الداخلية.ومع ذلك، يمكن أن تتأثر جودة الإشارة بالضوضاء الكهربائية الخارجية وأطوال الكابلات الطويلة.غالبًا ما يكون تكييف الإشارة الدقيق مطلوبًا في التطبيقات الدقيقة.

مقاييس التسارع الرقمية

تقدم مقاييس التسارع الرقمية بيانات التسارع بتنسيق رقمي باستخدام بروتوكولات الاتصال القياسية.وهذا يقلل من التعرض للضوضاء ويبسط نقل البيانات عبر مسافات أطول.تتضمن العديد من مقاييس التسارع الرقمية ميزات التصفية والمعايرة الداخلية.إن إنتاجها المنظم يجعلها مناسبة تمامًا للتكامل المباشر مع أنظمة التحكم الرقمية.

تطبيقات مقاييس التسارع

1. الالكترونيات الاستهلاكية

تُستخدم مقاييس التسارع في الهواتف الذكية والأجهزة القابلة للارتداء لاكتشاف الحركة واتجاه الجهاز.فهي تسمح بتدوير الشاشة، وعد الخطوات، والميزات القائمة على الحركة.

2. أنظمة السيارات

في المركبات، تكتشف مقاييس التسارع التغيرات المفاجئة في السرعة أثناء وقوع الحوادث.فهي تساعد في تشغيل الوسائد الهوائية ودعم أنظمة السلامة مثل الاستقرار والتحكم في الانقلاب.

3. المراقبة الصناعية

تقيس مقاييس التسارع الاهتزازات في الآلات مثل المحركات والمضخات.يساعد هذا في اكتشاف المشكلات مبكرًا ويمنع حدوث عطل غير متوقع في الجهاز.

4. الأجهزة الطبية والرعاية الصحية

تقوم مقاييس التسارع بتتبع حركة الجسم في عصابات اللياقة البدنية والأجهزة الطبية القابلة للارتداء.كما أنها تستخدم للكشف عن السقوط ومراقبة نشاط المريض.

5. الفضاء والدفاع

تساعد مقاييس التسارع الطائرات والطائرات بدون طيار والمركبات الفضائية على قياس الحركة والاتجاه.إنها مهمة لأنظمة الملاحة والتحكم في الطيران.

6. الروبوتات والأتمتة

في الروبوتات، تستشعر مقاييس التسارع الحركة والميل والتأثيرات المفاجئة.فهي تساعد على تحسين التوازن والتحكم والتشغيل الآمن.

7. الرصد الهيكلي والزلازل

تكتشف مقاييس التسارع الاهتزازات في المباني والجسور.كما أنها تستخدم لمراقبة حركة الأرض أثناء الزلازل.

مقياس التسارع مقابل الجيروسكوب مقابل مقياس الميل

المواصفات	مقياس التسارع	جيروسكوب	مقياس الميل
القياس الأولي	خطي التسارع	الزاوي السرعة	زاوية الميل
الكمية المقاسة وحدة	متر لكل المربع الثاني	درجة لكل ثانيا	درجة
القياس النموذجي النطاق	ناقص 16 ل بالإضافة إلى 16 مترًا في الثانية المربعة	من 250 الى 2000 درجة في الثانية	صفر إلى 360 درجة
قياس ثابت القدرة	نعم	لا	نعم
تم اكتشاف نوع الحركة	الترجمة والاهتزاز	دوران و تدور	الميل والمنحدر
مستوى الحساسية	عالية في منخفضة الترددات	عالية في عالية معدلات الدوران	عالية جدًا ل الميل البطيء
إشارة الإخراج اكتب	التناظرية أو رقمي	رقمي	التناظرية أو رقمي
أخذ العينات المشتركة معدل	100 إلى 5000 هيرتز	من 100 إلى 8000 هيرتز	10 إلى 200 هيرتز
الضوضاء النموذجية الكثافة	50 ميكرو جرام لكل جذر هيرتز	0.01 درجة في الثانية لكل جذر هيرتز	0.001 درجة
الانجراف مع مرور الوقت	منخفض	عالية بدون تصحيح	منخفض جدًا
مرجع الجاذبية الاستخدام	يستخدم الجاذبية ناقلات	لا يستخدم الجاذبية	يستخدم الجاذبية ناقلات
استهلاك الطاقة	10 إلى 300 ميكرووات	1 إلى 10 ملي واط	5 إلى 100 ملي واط
عامل الشكل المشترك	شريحة ميمس	شريحة ميمس	الوحدة النمطية أو حزمة الاستشعار
التطبيقات	الحركة مراقبة الاستشعار والاهتزاز	التوجه التتبع والاستقرار	التسوية و مراقبة الميل

الاستنتاج

تعمل مقاييس التسارع عن طريق تحويل الحركة إلى إشارات كهربائية من خلال حركة كتلة إثبات.تسمح لهم التصميمات المختلفة وتقنيات الاستشعار بقياس التسارع بدقة في ظل ظروف مختلفة.يؤثر عدد محاور القياس ونوع الإخراج على كيفية التقاط بيانات الحركة ومعالجتها.نظرًا لمرونتها وموثوقيتها، تُستخدم مقاييس التسارع على نطاق واسع في الإلكترونيات الاستهلاكية والأنظمة الصناعية والمركبات والرعاية الصحية وتطبيقات الفضاء الجوي.
