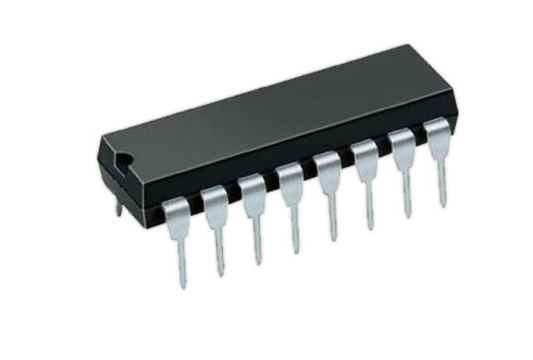

كل شيء عن SG3524 تنظيم وحدة تحكم PWM IC

تعد الدائرة المتكاملة SG3524 عبارة عن حجر الزاوية متعددة الاستخدامات وقوية في إلكترونيات الطاقة ، وتستخدم على نطاق واسع في إمدادات الطاقة ، والمقاطع ، ومنظمات التبديل لتطبيقات الصناعة والسيارات والمستهلكين.دمج الوظائف الرئيسية مثل تنظيم الجهد ، والتحكم في التردد ، وتوليد PWM في حزمة واحدة ، يبسط تصميمات معقدة مع تمكين أنظمة الطاقة المدمجة والموثوقة.تمتد قابلية التكيف على استخدامات متنوعة ، من الطاقة المتجددة إلى الأجهزة اليومية ، مما يجعلها مكونًا أساسيًا في الإلكترونيات الحديثة.تستكشف هذه المقالة مواصفاتها وميزاتها وتطبيقاتها ، وتوفير رؤى عملية لزيادة إمكاناتها في السيناريوهات إلى الحد الأقصى.

كتالوج

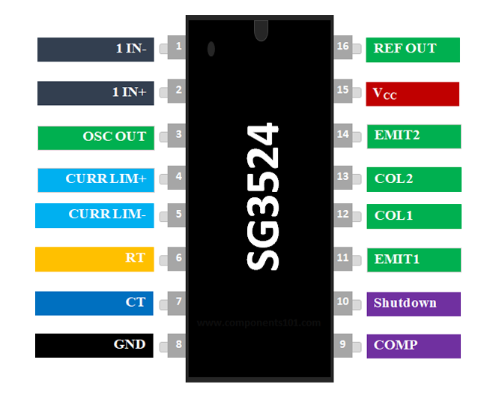

تكوين دبوس

رقم PIN	اسم الدبوس	وصف
1	1 في	عكس الإدخال إلى مضخم الخطأ 1
2	1in+	إدخال غير مفعول إلى مضخم خطأ 1
3	OSC خارج	إخراج مذبذب
4	Curr Lim+	إدخال مكبر للصوت الحالي الإيجابي
5	Curr Lim-	إدخال مكبر للصوت الحالي السلبي
6	rt	محطة المقاوم المستخدمة لضبط تردد المذبذب
7	CT	محطة مكثف تستخدم لضبط تردد المذبذب
8	GND	دبوس الأرض
9	شركات	دبوس تعويض مضخم الخطأ
10	اغلق	إغلاق الجهاز
11	انبعاث 1	محطة باعث من BJT الإخراج 1
12	العقيد 1	محطة جامع الإخراج BJT 1
13	العقيد 2	محطة جامع الإخراج BJT 2
14	تنبعث منها 2	محطة باعث من BJT الإخراج 2
15	VCC	العرض الإيجابي
16	المرجع	إخراج المنظم المرجعي

الميزات والمواصفات

المعلمة	المواصفات/الميزة
الجهد توريد	8V إلى 40 فولت
جهد الخرج	4.6V إلى 5.4 فولت
تيار الإخراج	50 مللي أمبير
عدد المخرجات	2 مخرجات
طوبولوجيا	Boost ، Buck ، Fly-Back ، Forward ، Push-Pull
تبديل التردد	722 كيلو هرتز
دورة العمل - الحد الأقصى	45 ٪
وقت الخريف	100 ns
وقت الصعود	200 نانو ثانية
أنواع الحزم	16 دبوس PDIP ، PDSO ، وحزم SOIC
مكافئ/بديل ICS	UC3843و TL3842و TL494
وحدات تحكم PWM البديلة	UC2842و SG2524

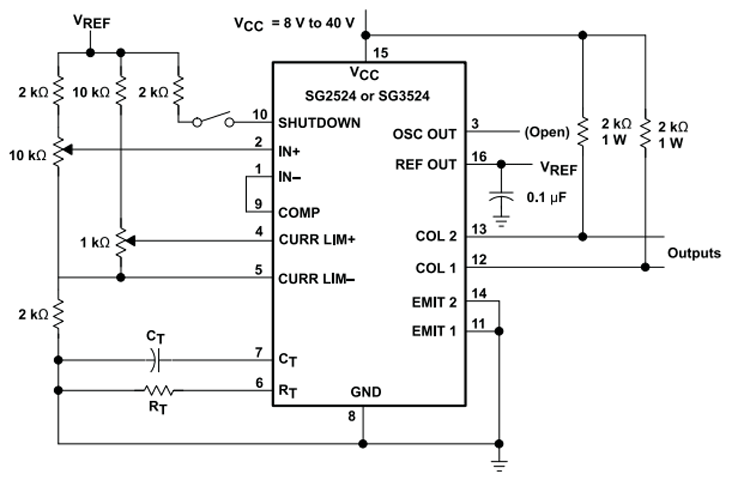

تنفيذ SG3524

ال SG3524 يدير بكفاءة تحويل الطاقة ، مما يستلزم فقط عدد قليل من المكونات الخارجية.هذه الدائرة المتكاملة (IC) مناسبة تمامًا للتطبيقات المتنوعة مثل إمدادات الطاقة والمحاكمين ، مما يتيح لك تسخير قابليتها للتكيف.تتكشف إمكاناتها الحقيقية من خلال الاستكشاف العملي ، حيث تضخّم التكوينات الفعالة قدراتها.

تعمل IC بسلاسة ضمن نطاق الجهد من 8 فولت إلى 40 فولت.يلعب دمج مقاوم التوقيت (RT) ومكثف (CT) دورًا ديناميكيًا في تثبيت التردد.التصميم المباشر يعزز الموثوقية.تشير رؤى من التجربة الشخصية إلى أن اختيار قيم RT و CT يؤثر بشكل كبير على استقرار النظام وكفاءته.إن محاذاة الدبوس غير المقيد مع دبوس المرجع أثناء توصيل دبابيس الانقلاب إلى دبوس شركات هو تقنية تعزز التغذية المرتدة والتحكم الأمثل.

تحدد الاتصالات الخارجية لـ RT و CT تردد المذبذب.يعد التكوين الدقيق لهذه الاتصالات أمرًا ضروريًا بسبب تأثيرها العميق على الوظيفة الكلية للجهاز.في السيناريوهات الفعلية ، غالبًا ما يكون اختيار المكونات ذات الدقة عاملاً حاسماً لتحقيق استقرار التردد المطلوب.يعد مضخم الخطأ مفيدًا ، لأنه يعارض باستمرار التقلبات من خلال مقارنات مستمرة بين الإخراج الذي تم أخذ عينات منه والجهد المرجعي ، مما يؤدي إلى تعديلات إشارة PWM.توضح الملاحظات أثناء اختبار الدائرة أن هذه الآلية تستخدم للحفاظ على سلامة الإخراج.

تطبيقات SG3524

أجهزة كمبيوتر سطح المكتب

يلعب SG3524 دورًا ملحوظًا في إدارة الطاقة داخل أجهزة الكمبيوتر المكتبية ، وحماية المكونات المعقدة من خلال تنظيم الجهد الدقيق.تعزز هذه الشريحة التدفق التشغيلي للأجهزة الداخلية ، مما يزيد من استخدام الطاقة مع تقليل النفايات.مع استمرار التقدم في الحوسبة ، تعد التكيف والتجارب المستمرة ديناميكية في تحسين أطر مزود الطاقة للوظائف المتفوقة.

أفران الميكروويف والحفاظ على الطاقة

في عالم أفران الميكروويف ، يضمن SG3524 التحكم في مستوى الطاقة الدقيقة ، مما يعزز كفاءة الطهي مع العين للحفاظ على الطاقة.يعزز براعة في التكيف مع تقنيات الميكروويف المتنوعة مكانها في أجهزة الطهي الحديثة.مع تحسينات في خوارزميات التحكم ، توجد إمكانية لمزيد من التقدم الدقة في الطهي واستخدام الطاقة.

البنية التحتية للخادم واتساق الطاقة

تعتمد الخوادم ، في نهاية المطاف لأنظمة الدعم الرقمي ، على تدفق الطاقة الثابت.يساعد SG3524 في الحفاظ على موثوقية التحويل والاتساق في ظل ظروف متنوعة ، مما يسهل العمليات غير الملحومة.يمكن أن يؤدي استكشاف استراتيجيات التبريد الجديدة إلى تعزيز مساهمة SG3524 في الحفاظ على معايير تشغيلية عالية في مراكز البيانات.

الطاقة المتجددة والطاقة الشمسية الدقيقة

يؤكد دمج SG3524 في المستفيدين الصغير من الطاقة الشمسية دورها الرئيسي في دمج الطاقة الشمسية مع الاستخدامات اليومية.يتطلب الاهتمام المتزايد في الطاقة المتجددة تحويلًا دقيقًا ؛تدعم مرونة الشريحة الابتكارات المستمرة للتكنولوجيا الشمسية.يمكن أن تعزز التطورات في علوم المواد المستقبلية فعالية التحويل بشكل كبير.

استخدام الطاقة في الغسالات

ينظر في نماذج الغسالة المختلفة ، فإن SG3524 يعدل توزيع الطاقة ، مما يسمح بدورات الغسيل الموفرة للكهرباء.تستخدم الآلات الحديثة هذا لتوفير إعدادات حساسة للطاقة.قد يؤدي الابتكار مع تقنيات المحركات الجديدة إلى تقليل أقدام هذه الآلات البيئية.

التحسينات في الدراجات الكهربائية

تستخدم الدراجات الكهربائية SG3524 للتحكم في المحرك الكهربائي الكفاءة ، مما يؤدي إلى تجربة ركوب أكثر سلاسة.توازن الرقاقة من استخدام البطارية مع احتياجات الأداء ، وتعزيز هذه الدراجات كحلول السفر المستدامة.يمكن أن يمهد تكامل الذكاء الاصطناعي في أنظمة إدارة البطاريات الطريق لابتكارات الطاقة الذكية.

الاتصالات السلكية واللاسلكية وكفاءة طاقة AC/DC

في الاتصالات السلكية واللاسلكية ، يتم استخدام SG3524 لتحويل طاقة AC/DC الثابت ، نشط للخدمات غير المنقطعة.وهو يدعم كفاءة الطاقة داخل الشبكات.قد يوفر تقدم أشباه الموصلات توفيرًا معززًا للطاقة ، وهو لا يقدر بثمن للحفاظ على هذه الأنظمة الخطيرة.

كاشف الدخان الاعتماد

في أجهزة إنذار الدخان ، تدعم الرقاقة وظيفتها في أجهزة السلامة المطلوبة ، مما يضمن إدارة الطاقة التي يمكن الاعتماد عليها في الظروف المتقلبة للكشف الدقيق للدخان.يمكن لمراقبة الأداء الفعلية تحسين موثوقية النظام وتعزيزه.

تقنية الطاقة الشمسية والتقدم في الاستدامة

يسهل SG3524 تحويل الطاقة الفعال في العاكسات الشمسية ، مما يدعم مبادرات استدامة واسعة النطاق.تبرز هذه الوظيفة دور التكنولوجيا التي يمكن الاعتماد عليها في الاستفادة الكاملة من الإمكانات الشمسية.

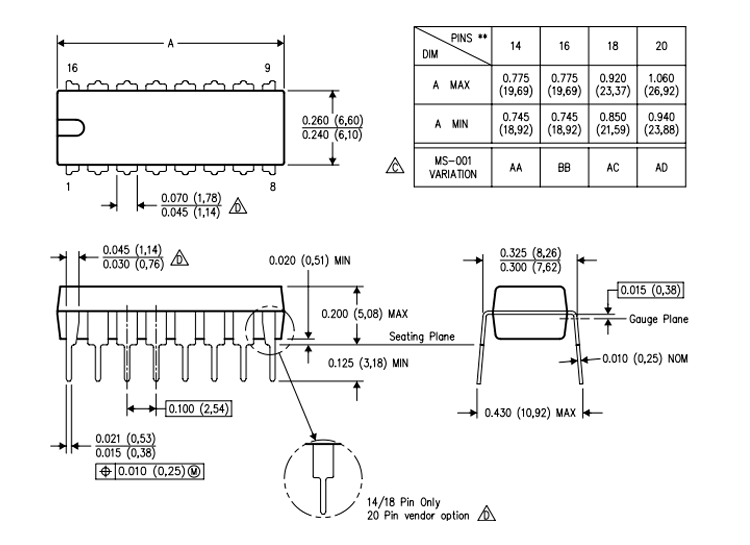

نموذج 2D
