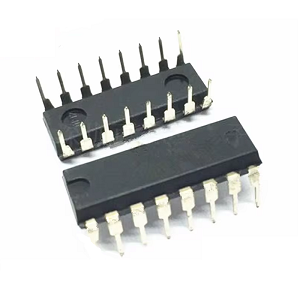

CD4014 IC: سجل التحول 8 بت مع مدخلات متوازية

يستكشف هذا الدليل CD4014 ، وهي دائرة متكاملة CMOS قابلة للتكيف معروفة بوظيفة سجل التحول 8 بت ، تدعم كل من مدخلات البيانات التسلسلية والمتوازية.يشتهر CD4014 ، المشهورة بتنوعها في مجموعة واسعة من تطبيقات المنطق الرقمي ، فعالًا في السيناريوهات التي تتطلب معالجة بيانات فعالة ونقل مبسط ، خاصة في الأنظمة المدمجة حيث يكون تقليل استخدام الدبوس أولوية.من نظرة عامة على تكوينات PIN إلى التطبيقات والخيارات البديلة ، توفر هذه المقالة فحصًا متعمقًا للاستفادة من CD4014 للتصميمات الإلكترونية المبتكرة وإدارة البيانات المحسنة.

كتالوج

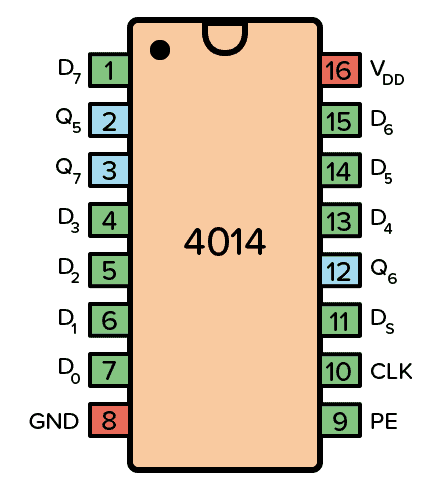

تكوين PIN من 4014 IC

اسم الدبوس	رقم الدبوس	يكتب	وصف
VDD	16	قوة	جهد العرض (+3 إلى +15V)
GND	8	قوة	الأرض (0V)
D0-D7	1 ، 4 ، 5 ، 6 ، 7 ، 13 ، 14 ، 15	مدخل	دبابيس إدخال البيانات الموازية
Q5 ، Q6 ، Q7	2 ، 3 ، 12	الإخراج	مخرجات مخزنة من آخر ثلاثة بتات
PE	9	مدخل	تمكين موازي
CP	10	مدخل	دبوس الساعة لمزامنة المدخلات
DS	11	مدخل	دبوس الإدخال التسلسلي

استخدام 4014 IC

للشروع في استخدام 4014 IC ، ابدأ عن طريق توصيل VDD بعناية بمحطة مصدر الطاقة الإيجابية ومصدر GND إلى المحطة السلبية.تعمل IC هذه ضمن نطاق طاقة من 3V إلى 15V ، ومع ذلك قد تمتد نماذج محددة إلى 20 فولت.من المستحسن فحص ورقة البيانات للحصول على تفاصيل كهربائية دقيقة ، وتكييف التوافق مع الإعداد الفريد الخاص بك.يؤثر نطاق الجهد المختار بشكل مباشر على السلامة التشغيلية للجهاز والوظائف الثابتة.

بدء تحميل البيانات المتوازية عن طريق تبديل دبوس التمكين المتوازي (PE) إلى حالة عالية.قم بتوصيل مدخلات البيانات التي اخترتها عبر دبابيس البيانات المتوازية التي تحمل علامة D0 إلى D7.تلتقط إشارة الحافة الصاعدة المطبقة على دبوس CLK البيانات المقصودة في السجل.هذه المرحلة التحضيرية تضع فريقًا على ممارسة منسقة جيدًا ، حيث تكون الأدوار والمزامنة ذات أهمية قصوى.

بدء تحويل البيانات عن طريق تبديل دبوس PE إلى حالة منخفضة.كل نبض CLK الصاعد يغير البيانات بشكل تدريجي.في هذا الوضع ، يخدم دبوس DS لإدخال البيانات التسلسلية ، مما يسهل معالجة البيانات المرنة.تصبح هذه الوظيفة مفيدة بشكل ملحوظ عند الحاجة إلى انتقال بيانات السوائل ، مما يضمن تنظيمًا فعالًا وتصنيف الإشارات الرقمية.

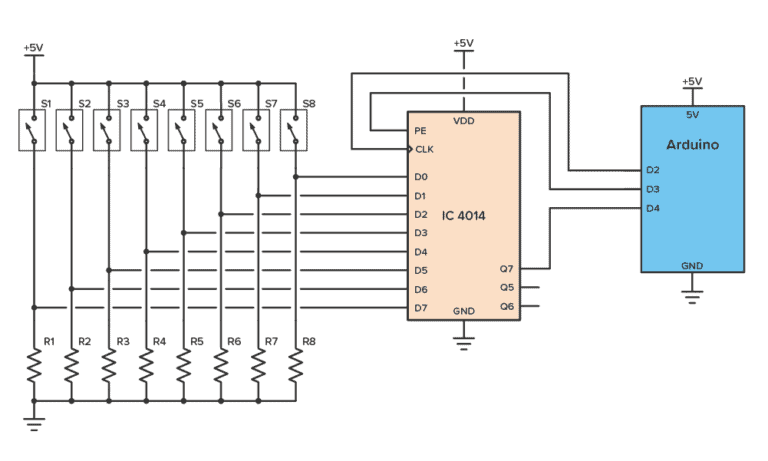

دائرة تطبيق CD4014

ال CD4014 يعد برنامج Shift Record أداة عملية لقراءة الحالات التي تصل إلى ثماني مفاتيح باستخدام ثلاثة دبابيس متحكم فقط ، مثل Arduino.هذا يجعلها مثالية للمشاريع حيث يكون توافر الدبوس محدودًا ، لأنه يوسع سعة الإدخال بكفاءة دون الحاجة إلى أجهزة إضافية.تعمل الدائرة عن طريق التقاط الحالات من جميع المفاتيح المتصلة وإرسال هذه البيانات إلى متحكم واحد بت واحد في كل مرة.يستخدم CD4014 تحويل متوازي إلى مرحلة ، مما يتيح لك مراقبة مفاتيح متعددة مع الحفاظ على الأسلاك بسيطة ومضغوط.

لإعداده ، قم بتوصيل دبوس D3 من Arduino إلى دبوس التمكين المتوازي (PE) لـ CD4014 ، D2 إلى دبوس على مدار الساعة (CLK) ، و D4 إلى دبوس إخراج البيانات (Q).D3 ينشط المزلاج لالتقاط حالات التبديل ، يرسل D2 نبضات على مدار الساعة لتحويل الحالات إلى الإخراج ، ويقرأ D4 البيانات بالتتابع.يقوم كل نبضة على مدار الساعة بنقل حالة التبديل التالية إلى دبوس الإخراج ، مما يسمح لـ Arduino بقراءة جميع المفاتيح الثمانية في وقت واحد.هذا النهج فعال ويوفر المساحة والموارد.باستخدام CD4014 ، يمكنك إدارة مدخلات متعددة مع الحد الأدنى من استخدام I/O ، وتبسيط التصميم الخاص بك ، وتقليل تعقيد الأسلاك.إنه حل مدمج وموثوق للمشاريع التي تتطلب مراقبة دقيقة لحالات التبديل.

مكافئات وبدائل CD4014

ما يعادل

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014BE

بدائل

• 74HC165

• 74HC166

• 74HC198
