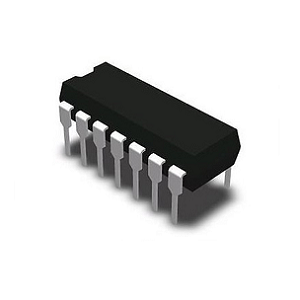

CD4073: شرح 3 مدخلات وبوابة IC

يستكشف هذا الدليل دائرة CD4073 ، وهي دائرة متكاملة ثلاثية مدخلات و GATE ، تشتهر براعتها وكفاءتها في الإلكترونيات الحديثة.وهو يفحص دور CD4073 في الدوائر المنطقية الرقمية عن طريق تحطيم تكوينات الدبوس وعمليات البوابة والتطبيقات.

كتالوج

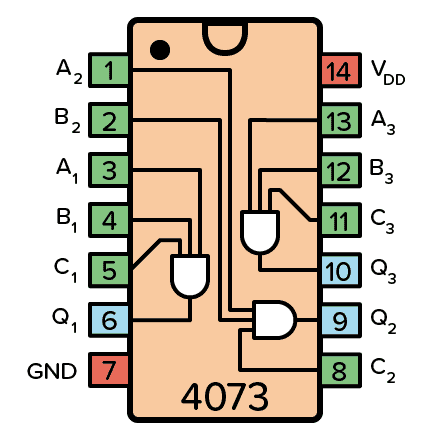

تكوين PIN من 4073 IC

اسم الدبوس	رقم الدبوس	يكتب	وصف
VDD	14	قوة	جهد العرض (+3 إلى +15V)
GND	7	قوة	الأرض (0V)
A1 إلى A3	1 ، 3 ، 13	مدخل	المدخلات أ من الثلاثة والبوابات
B1 إلى B3	2 ، 4 ، 12	مدخل	المدخلات ب من الثلاثة والبوابات
C1 إلى C3	5 ، 8 ، 11	مدخل	المدخلات ج من الثلاثة والبوابات
Q1 إلى Q3	6 ، 9 ، 10	الإخراج	مخرجات من الثلاثة والبوابات

نظرة عامة على 3 مدخلات وبوابة

يعطي البوابة 3 مدخلات و GATE مخرجات عالية فقط عندما يتم تعيين جميع المدخلات الثلاثة ، المشار إليها باسم A ، B ، و C على ارتفاع.يتطلب فهم هذا فحص جدول الحقيقة ، والذي يقدم عرضًا مفصلاً لمجموعات الإدخال التي توضح التدفق المنطقي لإنتاج إخراج منخفض في الغالب.فقط مع وجود جميع المدخلات في الأعلى ، فإن الدائرة تولد ناتجًا مرتفعًا ، مما يجسد الفحص المعقد المطلوب في السيناريوهات التي تتطلب الوفاء بالشرط الصارم لتحقيق النتيجة المرجوة.

إدخال أ	المدخلات ب	المدخلات ج	الإخراج س
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

وظيفة واستخدام CD4073

الإعداد والاتصالات الأولية

لبدء نشر CD4073، ابدأ بتوصيل VDD بإمداد الجهد المستقر والإيجابي ، مع ضمان ارتباط GND بشكل آمن بالأرض.هذه الخطوة بمثابة العمود الفقري للأداء الصحيح للدائرة المتكاملة.يُنصح بالتحقق من هذه الروابط للتحايل على أي تباينات محتملة يمكن أن تنشأ من قضايا السلطة.

إدارة المدخلات والإشارات

يجب توصيل المدخلات ، المسمى A و B و C ، بالإشارات الرقمية التي تعكس بدقة الشروط قيد الفحص.يحمل اختيار الإشارات الرقمية تأثيرًا لأنه يتنبأ بالمنطق والسلوك الذي تتم معالجته بواسطة CD4073.قد يؤدي الإهمال أو الإشراف ، مثل الاتصالات الضالة أو الضوضاء ، إلى إدخال أخطاء ، مما يعقد العمليات المنطقية.

استخدام الإخراج وتكامل الدائرة

تعمل مخرجات البوابة ، التي يتم تمثيلها عادةً على أنها Q ، كمؤشرات التقاطع المنطقي للمدخلات A و B و C. يمكن أن يوفر دمج هذه المخرجات في عمليات الدائرة اللاحقة قيمة هائلة.غالبًا ما يتم توجيه التكامل الاستراتيجي بالسيناريوهات السابقة حيث أدى تحسين كفاءة الدائرة إلى تحسينات في الأداء.

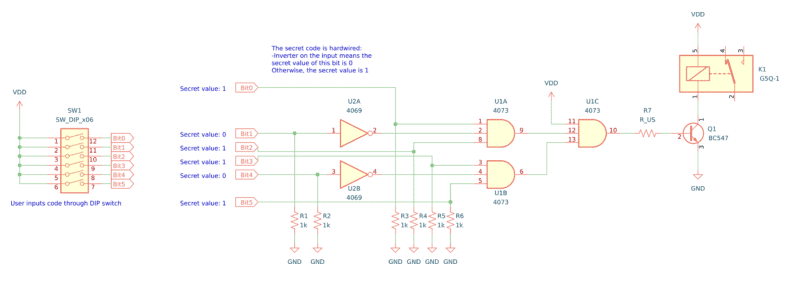

CD4073 دائرة التطبيق

تعد الدائرة المتكاملة CD4073 مكونًا مهمًا لبناء نظام آمن لقفل الرموز يتحقق من رمز ثنائي 6 بت ، مثل 101101. يستخدم هذا النظام والبوابات داخل CD4073 لتأكيد دقة رمز الإدخال.لا يتم استخدام البوابات من IC مثل CD4069BE لضبط مستويات المنطق ، مما يضمن تفسير الإدخال بشكل صحيح بواسطة الدائرة.هناك حاجة إلى التسلسل المناسب وتعديل منطق الإدخال حتى يعمل النظام بشكل موثوق.

العديد من المكونات هي مفتاح تجميع الدائرة.يتم استخدام التتابع للتحكم في الأجهزة الخارجية ، في حين أن CD4073BE يتعامل مع عمليات البوابة ، ولا يوفر CD4069BE عمليات البوابة.يتم استخدام مفتاح DIP من 6 مواقع لإدخال الكود الثنائي ، ويتم تضمين المقاومات لتنظيم التدفق الحالي.يتم استخدام ترانزستور NPN ، مثل BC547 ، لتشغيل التتابع وضمان التشغيل المناسب.

يتم تنشيط الترحيل بواسطة الترانزستور ، الذي يضخّم التيار الصغير من مفتاح DIP لقيادة التتابع.يسمح هذا للدائرة بتنظيم الأجهزة الخارجية مثل أجهزة الإنذار الأمان أو أقفال الأبواب ، مما يعزز الأمان بشكل عام.هناك حاجة إلى الاختيار الصحيح والتحيز للترانزستور لتجنب أخطاء الدائرة.يوضح هذا أهمية موازنة المنطق الرقمي مع التحكم التناظري ، حيث أن تفاعلها الدقيق يحدد نجاح أو فشل تطبيقات الأجهزة.

CD4073 بدائل وما يعادلها

• تم تصنيفها أيضًا على أنها NTE4073 ، MC14073و HCF4073و TC4073و HEF4073.

• اختلافات مثل "CD4073BE"أشر إلى اختلافات الشركة المصنعة أو التكنولوجيا.

• 74HC11: آخر ثلاثي 3 مدخل وبوابة IC.
