مستشعر موضع عمود الحدبات: الوظيفة ، وأعراض الفشل ، والاختبار ، والتطبيقات

في سيارات اليوم ، يعد مستشعر موضع عمود الحدبات جزءًا رئيسيًا من المحرك.يساعد هذا المستشعر كمبيوتر السيارة ، المعروف باسم وحدة التحكم في المحرك (ECM) ، التأكد من تشغيل كل شيء في المحرك بسلاسة.يتحقق من مكان وجود عمود الحدبات ومدى سرعة تحركه ، ويطلب من ECM ضبط توقيت توقيت الوقود وتسليم الشرارة.هذا يجعل السيارة تعمل بشكل أفضل ، واستخدم الوقود بشكل أكثر كفاءة ، ويؤدي إلى تلوث أقل.سوف تشرح هذه المقالة ما يفعله مستشعر موقف العمود الحدبات ، ولماذا هو مهم ، وما الذي يمكن أن يحدث في ذلك.

كتالوج

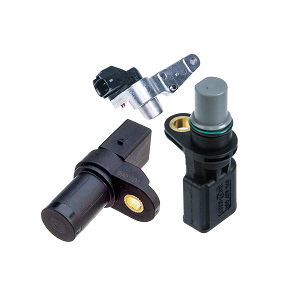

ما هو مستشعر موقف عمود الحدبات؟

يعد مستشعر موقع عمود الحدبات جزءًا مهمًا من محرك السيارة.يساعد المحرك بسلاسة عن طريق التحكم عند توصيل الإشعال الحريق وعندما يتم حقن الوقود.يتتبع هذا المستشعر مدى سرعة عمود الحدبات والمكان الذي يتم فيه وضعه.ثم يرسل هذه المعلومات إلى وحدة التحكم في المحرك (ECM) ، والتي تستخدم البيانات لضبط توقيت المحرك لتحسين الأداء ، وكفاءة استهلاك الوقود ، وانبعاثات أقل.يتم وضع المستشعر بالقرب من عمود الحدبات حتى يتمكن من جمع بيانات دقيقة.يعتمد موقعه الدقيق على تصميم المحرك ومصنع السيارات.

وظيفة المستشعر هي اكتشاف حركة عمود الحدبات دون أي تدخل.كما أنه يساعد المحرك على معرفة الأسطوانة الموجودة في السكتة الدماغية ، مع التأكد من أن حقن الوقود وتوقيت الإشعال متزامن مع العمود المرفقي.على الرغم من أن مستشعر موضع عمود الحدبات صغير ، إلا أنه يلعب دورًا كبيرًا في مدى نجاح المحرك.يساعد المحرك في البدء بشكل صحيح ، وتشغيله بكفاءة ، واستخدام الوقود بحكمة.بدون هذا المستشعر ، يمكن للمحرك أن يختلط أو كشك أو يواجه مشكلة في البدء.هذا يجعلها جزءًا رئيسيًا من تكنولوجيا السيارات الحديثة.

وظائف مستشعر موضع عمود الحدبات

تتمثل الوظيفة الأساسية لمستشعر موضع عمود الحدبات في مراقبة الموضع الدقيق والسرعة الدورانية لعمود الحدبات لوحدة التحكم في المحرك (ECM) لتنظيم جوانب مختلفة من تشغيل المحرك.يقوم هذا المستشعر باستمرار بجمع البيانات للتأكد من أن ECM يمكنه التحكم بدقة في توقيت حقن الوقود وتوقيت الإشعال وتوقيت الصمام المتغير (VVT).بدون مدخلات دقيقة من هذا المستشعر ، سوف تكافح ECM من أجل مزامنة هذه الوظائف ، مما يؤدي إلى احتراق غير فعال ، وتقليل ناتج الطاقة ، وزيادة استهلاك الوقود.يساعد المستشعر في اكتشاف أي مخالفات في حركة عمود الحدبات ، مثل الاختلافات أو المشكلات الميكانيكية ، والتي قد تؤثر سلبًا على أداء المحرك العام.من خلال تحديد هذه التناقضات ، يمكن لـ ECM إجراء تعديلات للحفاظ على التشغيل السلس ومنع الأضرار المحتملة لمكونات المحرك.

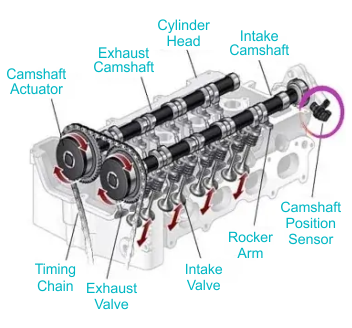

الشكل 2. رسم تخطيطي لمحرك (DOHC) مع مستشعر موضع عمود الحدبات

تتمثل إحدى المسؤوليات الرئيسية لمستشعر موضع عمود الحدبات في المساعدة في التوقيت الدقيق لصمامات السحب والعادم عن طريق نقل البيانات إلى ECM.نظرًا لأن عمود الحدبات يتحكم في فتح وإغلاق هذه الصمامات ، فإن بيانات المستشعر تسمح لـ ECM بتحديد اللحظة الدقيقة لحقن الوقود وإشعال الإشعال.هذا التزامن مهم لأنه يجب إشعال خليط الهواء في الهواء في النقطة المثالية في دورة الاحتراق لزيادة إخراج الطاقة مع تقليل الوقود والانبعاثات الضائعة.إذا فشل مستشعر موضع عمود الحدبات أو يوفر بيانات غير دقيقة ، فقد يعاني المحرك من الخمول القاسي أو التردد أثناء التسارع أو حتى المماطلة ، لأن ECM لن يكون قادرًا على تنظيم توقيت الصمام بشكل فعال.علاوة على ذلك ، نظرًا لأن عمود الحدبات يدور بنصف سرعة العمود المرفقي ، يضمن المستشعر أن ECM يمكن أن يفرق بين السكتات الدماغية والعادم ، مما يمنع سوء تقدير في التوقيت الذي يمكن أن يؤدي إلى عدم كفاءة المحرك.من خلال مراقبة هذه الحركات باستمرار ، يساعد المستشعر في الحفاظ على تشغيل المحرك السلس والمتسق.

وظيفة أخرى لمستشعر موضع عمود الحدبات هي دورها في دعم نظام توقيت الصمام المتغير (VVT) ، والذي يقوم بضبط توقيت الصمام ديناميكيًا لتحسين الأداء في ظل ظروف القيادة المختلفة.في المركبات المزودة بتقنية VVT ، تعتمد ECM على البيانات من مستشعر موضع عمود الحدبات لتغيير توقيت الصمام بناءً على عوامل مثل تحميل المحرك والسرعة وموضع الخانق.من خلال القيام بذلك ، يمكن للنظام تحسين كفاءة استهلاك الوقود بسرعات أقل مع زيادة الطاقة بسرعات أعلى ، مما يخلق توازنًا بين الأداء والاقتصاد.من خلال تحسين توقيت صمامات المدخول والعادم ، يساهم المستشعر في انخفاض الانبعاثات من خلال ضمان المزيد من احتراق الوقود.أنواع مختلفة من مستشعرات موضع العمود الكامات ، توفر نقل بيانات دقيق وموثوق إلى ECM ، مما يضمن أن التعديلات التي أجريت على توقيت الصمامات دقيقة وسريعة الاستجابة.

موقع مستشعر موضع عمود الحدبات

يتم وضع مستشعر موضع عمود الحدبات بعناية في المحرك لضمان تتبع حركة عمود الحدبات بدقة.على الرغم من أن موقعه الدقيق يعتمد على صنع السيارة وطرازها ، إلا أنه يتم العثور عليه عادة بالقرب من رأس الأسطوانة ، أو متصل بغطاء التوقيت ، أو المثبت على كتلة المحرك.يتيح هذا تحديد المواقع الاستراتيجية للمستشعر جمع بيانات دورانية دقيقة من عمود الحدبات لتنظيم توقيت المحرك.من خلال مراقبة حركة عمود الحدبات باستمرار ، يساعد المستشعر في ضمان تشغيل المحرك بسلاسة وكفاءة.بدون مستشعر محدد بشكل صحيح ، لن تتلقى وحدة التحكم في المحرك (ECM) البيانات لضبط توقيت الإشعال وحقن الوقود بشكل صحيح.

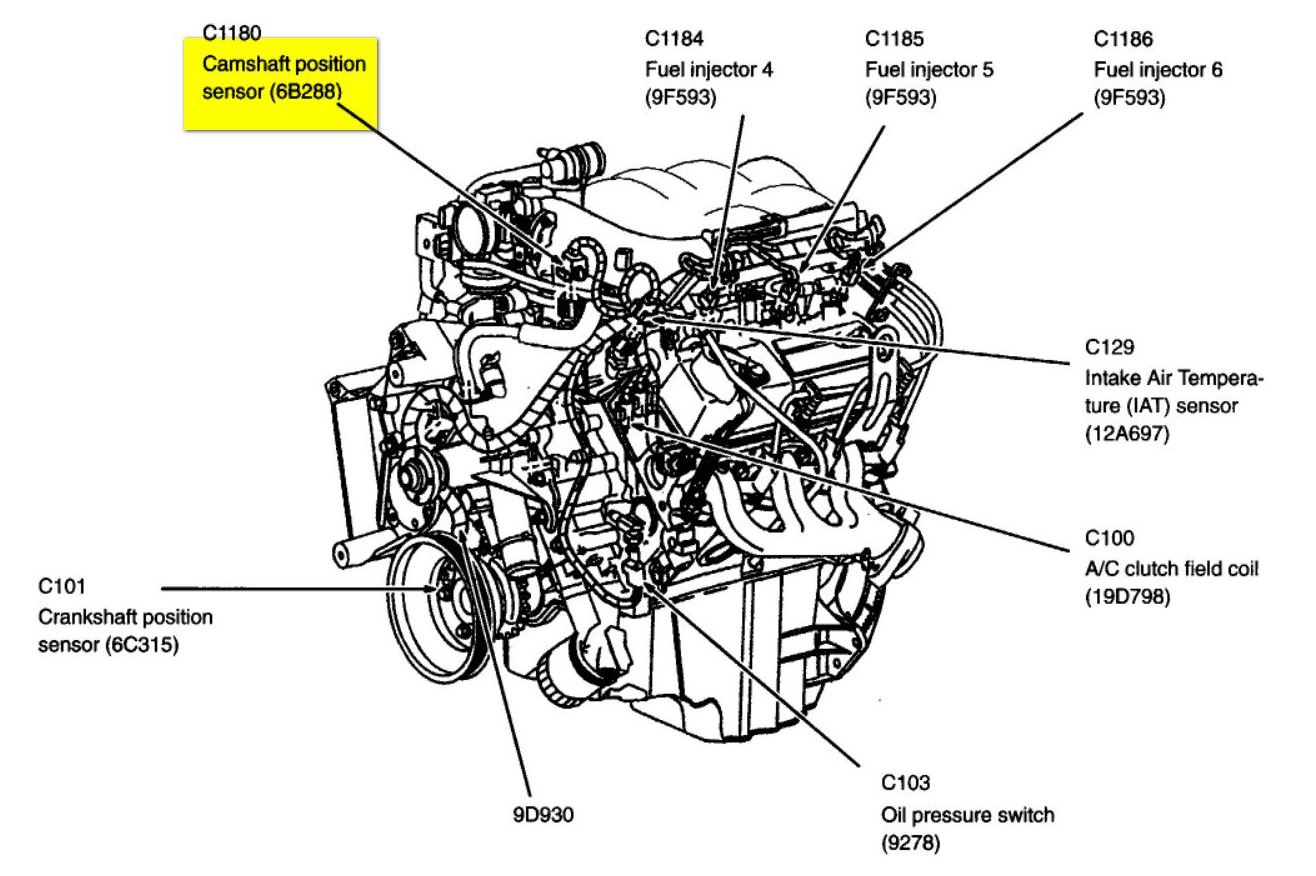

الشكل 3. موقع مستشعر موضع عمود الحدبات

في بعض المحركات ، يتم إخفاء مستشعر موضع عمود الحدبات خلف غطاء التوقيت ، مما يجعل الوصول أكثر تحديا.قد يتطلب الوصول إلى المستشعر في هذه الحالات خطوات إضافية ، مثل إزالة الغطاء أو المكونات القريبة الأخرى.على الرغم من الجهد الإضافي اللازم للوصول ، فإن هذا الموضع مهم لأنه يتيح للمستشعر اكتشاف التغييرات في موضع عمود الحدبات.يعتمد ECM على هذه البيانات لإجراء تعديلات ثابتة تعمل على تحسين أداء المحرك ، وكفاءة استهلاك الوقود ، وقابلية القيادة بشكل عام.يضمن الموضع المناسب للمستشعر أن المحرك يعمل في أفضل حالاته ، مما يقلل من مخاطر الضخامة أو مشكلات الأداء التي يمكن أن تنشأ من توقيت غير صحيح.

كيف يعمل مستشعر موقف عمود الحدبات؟

يعمل مستشعر موضع عمود الحدبات من خلال اكتشاف دوران عمود الحدبات وتحويل هذه الحركة إلى إشارات إلكترونية.ثم يتم إرسال هذه الإشارات إلى وحدة التحكم في المحرك (ECM) ، والتي تستخدم البيانات لضبط توقيت المحرك وغيرها من العمليات.تعتمد الطريقة التي يلتقط بها المستشعر حركة عمود الحدبات على النوع المحدد من التكنولوجيا التي تستخدمها.تشمل الأنواع الأكثر شيوعًا المستشعرات المغناطيسية والاستقرائية والتأثير القوي وأجهزة الاستشعار البصرية.

يعمل مستشعر مغناطيسي بناءً على التغييرات في المجال المغناطيسي.مع تدوير عمود الحدبات ، يسبب تقلبات في المجال المغناطيسي ، الذي يكتشفه المستشعر.ثم يتم تحويل هذه التغييرات إلى إشارة كهربائية يتم إرسالها إلى ECM.وبالمثل ، يعمل جهاز الاستشعار الاستقرائي باستخدام ملف ومغناطيس.عندما تدور عمود الحدبات ، تمر الأسنان المعدنية على الترس بواسطة المستشعر ، وتغيير المجال المغناطيسي وتوليد إشارة الجهد.

يعمل مستشعر تأثير القاعة بشكل مختلف باستخدام رقاقة أشباه الموصلات للكشف عن الحقول المغناطيسية.بدلاً من الاعتماد على تغيير مستويات الجهد ، فإنه ينتج إشارة رقمية تعمل على تشغيل وتوقف مع تدوير عمود الحدبات.هذا يسمح لـ ECM بتلقي إشارة نظيفة ودقيقة.من ناحية أخرى ، يستخدم المستشعر البصري شعاعًا من الضوء وقرص دوار مع فتحات أو ثقوب.بينما يدور القرص مع عمود الحدبات ، فإنه يقطع شعاع الضوء على فترات منتظمة.يكتشف المستشعر هذه الانقطاعات ويحولها إلى إشارات تشير إلى موضع عمود الحدبات.

كل نوع من مستشعر موضع عمود الحدبات له فوائده الخاصة ، ولكن جميعهم يخدمون نفس الغرض ، مما يوفر ECM بدقة وبيانات.هذا يضمن أداء المحرك المناسب ، واحتراق الوقود الفعال ، وتشغيل مركبة سلس.

أنواع وخصائص مستشعرات موضع العمود الحدبات

هناك أنواع مختلفة من أجهزة استشعار موضع عمود الحدبات ، ويتم تصنيفها بناءً على كيفية عملها.الأنواع الرئيسية الثلاثة هي مستشعر النوع المغناطيسي ، ومستشعر خرج التيار المتردد ، ومستشعر تأثير القاعة.يعمل كل من هذه المستشعرات بطريقة مختلفة قليلاً وهي مصممة لتلبية احتياجات أنظمة المحرك المحددة.يساعد فهم هذه الأنواع وخصائصها في اختيار المستشعر المناسب للسيارة وتشخيص أي مشاكل قد تنشأ.

مستشعر النوع المغناطيسي

يعمل مستشعر موضع عمود الحدبات المغناطيسي باستخدام مبدأ الحث الكهرومغناطيسي.أنه يحتوي على مغناطيس دائم وملف من الأسلاك.عندما تدور عمود الحدبات ، تمر العجلة المسننة أو المرد بالقرب من المستشعر ، مما يسبب تغييرات في المجال المغناطيسي.تخلق هذه التغييرات إشارة كهربائية تختلف في القوة والتردد ، اعتمادًا على مدى سرعة عمود الحدبات.عادة ما يتم وضع هذا النوع من المستشعر داخل الموزع أو بالقرب من عمود الحدبات.

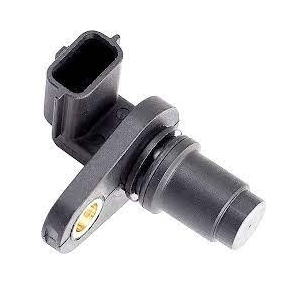

الشكل 4. مستشعر موضع عمود الحدبات من النوع المغناطيسي

ينتج إشارة الجهد التناظرية ، مما يعني أن الإشارة تتغير باستمرار مع تحرك عمود الحدبات.واحدة من أكبر مزايا المستشعر المغناطيسي هي بساطته ومتانته.لا يحتاج إلى مصدر طاقة خارجي ، مما يجعله موثوقًا في العديد من ظروف المحرك.ومع ذلك ، لديها بعض العيوب.يمكن أن تتأثر قوة الإشارة بتغيرات درجة الحرارة والموضع الدقيق للمستشعر.إذا لم يتم وضع المستشعر بشكل صحيح ، أو إذا كان الجو حارًا جدًا ، فقد ينخفض ​​أدائه.

مستشعر إخراج AC

يولد مستشعر موضع عمود الحدبات AC AC إشارة التيار المتناوب (AC) عند تدوير عمود الحدبات.يعمل هذا المستشعر مع عجلة المرد ، التي تباعدت بعناية الأسنان.نظرًا لأن هذه الأسنان تمر بجوار المستشعر ، فإنها تخلق جهد مكيف يستخدمه ECM لتحديد موضع عمود الحدبات وتوقيت أسطوانات المحرك.عادةً ما يقع هذا المستشعر بالقرب من عمود الحدبات وغالبًا ما يتم دمجه مع مكونات توقيت المحرك الأخرى.

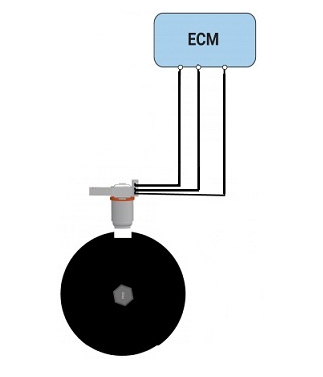

الشكل 5. مستشعر مستشعر مستشعر الناتج AC

ميزةها الرئيسية هي أنه ينتج إشارة قوية ، حتى عندما يكون المحرك يعمل بسرعات منخفضة.هذا يجعله خيارًا جيدًا لضمان أن ECM يتلقى بيانات دقيقة في جميع ظروف القيادة.ومع ذلك ، يجب معالجة الإشارة من مستشعر إخراج التيار المتردد قبل أن تتمكن ECM من استخدامها بشكل صحيح.هذا يعني أن ECM يجب أن يكون لدى التكنولوجيا المناسبة لتفسير البيانات بشكل صحيح.

مستشعر تأثير القاعة

يعد مستشعر موضع عمود الحدبات في القاعة أكثر تقدماً من الأنواع الأخرى.إنه يعمل باستخدام شريحة أشباه الموصلات التي تكتشف التغييرات في مجال مغناطيسي.يحتوي هذا المستشعر على ثلاثة أسلاك: واحدة للسلطة ، وواحدة للأرض ، وواحدة لإرسال الإشارة.عندما يتحرك كائن معدني ، مثل المرد أو عجلة التوقيت ، يتجاوز المستشعر ، فإنه يغير المجال المغناطيسي.هذا يؤدي إلى تأثير القاعة ، الذي ينتج إشارة رقمية في شكل نبضات ON/OFF.

الشكل 6. قاعة تأثير مستشعر عمود الحدبات

يتم وضع هذا النوع من المستشعرات بالقرب من ضرس عمود الحدبات أو معدات التوقيت.على عكس المستشعرات المغناطيسية ، التي تنتج إشارة تمثيلية ، يولد مستشعر تأثير القاعة إشارة رقمية.هذا يجعلها أكثر دقة وموثوقية.كما أنه أقل تأثراً بتغيرات درجات الحرارة أو التداخل الكهربائي ، مما يعني أنه يوفر بيانات دقيقة في ظل ظروف مختلفة.ومع ذلك ، يتطلب هذا النوع من المستشعر مصدر طاقة للعمل.إذا فشلت ، فقد يكون من الصعب تشخيص وإصلاح مقارنة بأجهزة استشعار أبسط.

الأسلاك ونقل الإشارة لمستشعر موضع عمود الحدبات

يعد مستشعر موضع عمود الحدبات (CMP) مكونًا مهمًا في محركات الاحتراق الداخلي الحديثة ، وهو مسؤول عن مراقبة الموضع والسرعة الدورانية لعمود الحدبات.ثم يتم إرسال هذه البيانات إلى وحدة التحكم الإلكترونية (ECU) ، والتي تستخدمها لتنظيم وظائف المحرك الرئيسية مثل توقيت الإشعال وحقن الوقود وتوقيت الصمام.من خلال التأكد من أن وحدة التحكم الإلكترونية تتلقى معلومات دقيقة ومعلومات حول موضع عمود الحدبات ، يساعد المستشعر على تحسين كفاءة المحرك وإخراج الطاقة والتحكم في الانبعاثات.بدون مستشعر موضع عمود الحدبات يعمل بشكل صحيح ، لا يمكن لجنة النقل الإلكترونية تنسيق عمليات المحرك بدقة ، والتي يمكن أن تؤدي إلى ضعف الأداء ، وزيادة استهلاك الوقود ، وحتى فشل المحرك في الحالات الشديدة.هذا المستشعر مهم في المحركات الحديثة التي تعتمد على حقن الوقود المتسلسل وتوقيت الصمام المتغير ، لأن أي عدم دقة في بيانات موضع العمود الحدبات يمكن أن يعطل عملية الاحتراق بأكملها.

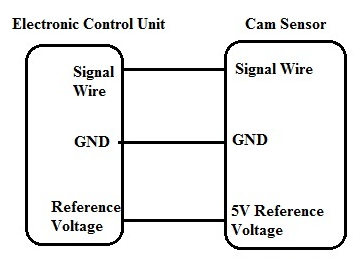

الشكل 7. الأسلاك مستشعر موقف العمود الحدبات

في إعداد مستشعر عمود الحدبات المكون من ثلاثة أسلاك ، يتم توصيل المستشعر كهربائيًا إلى وحدة التحكم الإلكترونية من خلال ثلاثة أسلاك مميزة: سلك الإشارة ، وسلك الأرض (GND) ، وسلك الجهد المرجعي.يلعب كل من هذه الأسلاك دورًا في ضمان عمل المستشعر بشكل صحيح.سلك الإشارة مسؤول عن نقل بيانات الموضع من المستشعر إلى وحدة التحكم الإلكترونية.مع تدوير عمود الحدبات ، يكتشف المستشعر حركته ويحولها إلى إشارة كهربائية ، والتي يتم إرسالها بعد ذلك من خلال سلك الإشارة إلى وحدة التحكم الإلكترونية.يتيح هذا لوكالة الاستخبارات الاقتصادية الأوروبية تحديد التوقيت الدقيق لحقن الوقود وإشعال الإشعال ، مما يضمن تشغيل المحرك السلس.يوفر سلك الأرض (GND) الأساس الكهربائي لإكمال الدائرة ، مما يمنع التقلبات الكهربائية التي يمكن أن تتداخل مع أداء المستشعر.يعمل سلك الجهد المرجعي ، الذي يوفر عادةً 5V ثابتًا من وحدة التحكم الإلكترونية ، على تشغيل المستشعر ، مما يسمح له بإنشاء إشارة دقيقة ومتسقة.إذا أصبحت أي من هذه الأسلاك تالفًا أو منفصلًا ، فقد يفشل المستشعر في نقل البيانات بشكل صحيح ، مما يؤدي إلى مشكلات أداء المحرك.

مع تدوير عمود الحدبات أثناء تشغيل المحرك ، يراقب مستشعر موضع عمود الحدبات موقعه بشكل مستمر ويرسل إشارات الجهد المقابلة إلى وحدة التحكم الإلكترونية.تستخدم وحدة التحكم الإلكترونية بعد ذلك هذه المعلومات لضبط توصيل الوقود وتوقيت الإشعال وتوقيت الصمام ، مما يضمن كفاءة الاحتراق الأمثل.في المحركات المزودة بأنظمة توقيت الصمام المتغير (VVT) ، يلعب مستشعر موضع عمود الحدبات دورًا أكثر أهمية من خلال توفير البيانات التي تتيح للوحدة الإلكترونية ضبط توقيت الصمام ديناميكيًا لتحسين الاقتصاد في استهلاك الوقود والأداء.يمكن أن يؤدي مستشعر المعطل أو الأسلاك الخاطئة إلى مجموعة متنوعة من مشكلات المحرك ، بما في ذلك الضخامة ، والتخفيض القاسي ، والتردد أثناء التسارع ، وضعف الاقتصاد في استهلاك الوقود ، وحتى المحرك الذي فشل في البدء.في كثير من الحالات ، ستكتشف وحدة التحكم الإلكترونية خطأ في دائرة المستشعر وتؤدي إلى تشغيل ضوء محرك الفحص (CEL) ، وتخزين رمز مشكلة التشخيص (DTC) يمكن استرداده باستخدام ماسح ضوئي OBD-II.

هناك حاجة إلى التفتيش المنتظم وصيانة مستشعر موضع عمود الحدبات وأسلاكه لضمان أداء موثوق للمحرك.إذا أظهر المحرك أعراضًا لمستشعر فاشل ، فيجب إجراء عملية تشخيصية شاملة ، بما في ذلك التحقق من اتصالات الأسلاك الخاصة بالمستشعر ، واختبار إمداد الجهد ، وتفتيش المستشعر نفسه للتلف أو التلوث.في بعض الحالات ، قد يتسبب المستشعر القذر أو التالف في فقدان الإشارة المتقطعة ، مما يؤدي إلى مشكلات أداء المحرك المتقطع.عادةً ما يكون استبدال مستشعر موضع عمود الحدبات المعيب عملية واضحة ، ولكن ضمان اتصالات الأسلاك المناسبة لا تقل أهمية.يتيح مستشعر موضع عمود الحدبات الذي يعمل جيدًا للوحدة الإلكترونية التحكم بدقة في عمليات المحرك ، وتحسين الكفاءة ، وتقليل الانبعاثات ، وتعزيز أداء القيادة بشكل عام.

كيفية اكتشاف مشاكل مستشعر موقف العمود الحدبات؟

يمكن أن يسبب مستشعر وظائف الحدبات المعيب مشكلات خطيرة في أداء المحرك.فيما يلي الأعراض الرئيسية وأسبابها وكيف تؤثر على سيارتك:

اختلال المحرك

عندما يعطل مستشعر مستشعر وظائف الحدبات ، يتلقى ECM بيانات غير صحيحة حول موضع عمود الحدبات.هذا يعطل التنسيق الدقيق بين حقن الوقود ونظام الإشعال ، مما يؤدي إلى توقيت حقن الوقود غير السليم.نتيجة لذلك ، قد لا يحدث الاحتراق بشكل صحيح في أسطوانات واحدة أو أكثر ، مما يتسبب في اختلاف المحرك.قد تلاحظ أعراضًا مثل التردد أثناء القيادة ، أو تجربة قيادة تقريبية أو هشة ، أو فقدان مفاجئ للقوة عند التسارع.يمكن أن تؤدي الضخمة المتكررة إلى زيادة الانبعاثات ، وتقلل من كفاءة المحرك ، وحتى تسبب أضرارًا طويلة الأجل لمكونات المحرك.إذا تركت دون معالجة ، يمكن أن تؤدي الخطوط المتكررة إلى أن تؤدي إلى ضوء محرك الفحص ويؤدي إلى فشل ميكانيكي أكثر حدة.

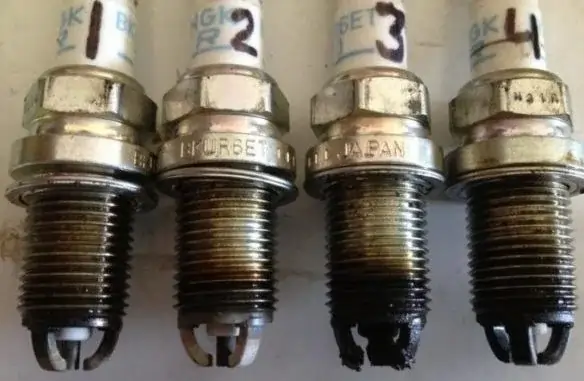

الشكل 8. سدادات الإشعال المعطلة والأضرار بسبب اختلال المحرك

ضعف الاقتصاد في استهلاك الوقود

يلعب مستشعر موضع عمود الحدبات دورًا في تنظيم حقن الوقود من خلال مساعدة ECM على تحديد الكمية الصحيحة للوقود اللازم للاحتراق الأمثل.عندما يفشل المستشعر ، قد يضخ ECM الكثير من الوقود أو القليل جدًا من الوقود ، مما يؤدي إلى عدم كفاءة الاحتراق وتقليل الاقتصاد الكلي للوقود.هذا يعني أن المحرك سيحرق الوقود أكثر من اللازم ، مما يؤدي إلى ارتفاع استهلاك الوقود وزيادة التكاليف في المضخة.يمكن أن يشير الانخفاض الملحوظ في كفاءة استهلاك الوقود أيضًا إلى أن المحرك يعوض البيانات غير الصحيحة عن طريق العمل بجدية أكبر مما ينبغي.بمرور الوقت ، يمكن لهذه السلالة الإضافية تسريع البلى على مكونات المحرك المختلفة ، مما قد يؤدي إلى مزيد من المشكلات الميكانيكية.إذا لاحظت انخفاضًا في الأميال ، فمن المهم تشخيص المشكلة على الفور ومعالجتها على الفور.

عائق خشن

يمكن أن يتسبب مستشعر موضع الحدبات الفاشل في النضال للمحرك للحفاظ على الخمول المستقر.بدون بيانات دقيقة من المستشعر ، قد تخطئ ECM في تقدير خليط الوقود الهوائي وتوقيت الإشعال ، مما يؤدي إلى سلوك محرك غير منتظم عندما تكون السيارة في حالة راحة.قد تواجه اهتزازات مفرطة ، أو تقلب RPMs ، أو حتى تسمع ضوضاء غير عادية قادمة من المحرك.في بعض الحالات ، قد يتوقف المحرك عند توقفه عند ضوء أحمر أو أثناء الخمول في حركة المرور.يمكن أن تصبح هذه المشكلة أكثر حدة مع مرور الوقت ، مما يجعل من الصعب إبقاء المحرك يعمل بسلاسة.يمكن أن يؤدي تجاهل الخمول الخشن إلى مزيد من الضرر لمكونات الاشتعال والوقود ، مما يجعل الإصلاحات أكثر تكلفة على المدى الطويل.

صعوبة في بدء المحرك

يساعد مستشعر موضع عمود الحدبات ECM على تحديد الموضع الدقيق للمكابس قبل الاشتعال.إذا بدأ المستشعر في الفشل ، فقد يرسل إشارات ضعيفة أو متأخرة أو غير صحيحة ، مما يجعل من الصعب على المحرك بدءًا.يمكن أن يؤدي ذلك إلى تحريك المحرك لفترة ممتدة قبل أن ينقل أخيرًا أو في بعض الحالات ، فشل في البدء تمامًا.يمكن أن تضع مشكلات البدء المتكررة ضغطًا إضافيًا على البطارية والمحرك المبدئي ، مما يزيد من خطر الفشل المبكرة لهذه المكونات.إذا كانت سيارتك تكافح بشكل متكرر من أجل البدء ، فمن المهم تشخيص ما إذا كان مستشعر موضع العمود الحدبات هو الجاني.يمكن أن يمنع استبدال مستشعر الفشل في وقت مبكر التآكل غير الضروري على أجزاء أخرى من نظام البدء.

الرجيج أو المماطلة أثناء القيادة

يمكن أن تؤدي الإشارات غير المتسقة من مستشعر وظائف العمود الحدبات المعيب إلى فقدان القوة المفاجئ أثناء القيادة.قد تلاحظ أن السيارة تهز أو تردد ، خاصة أثناء التسارع ، حيث يكافح المحرك للحفاظ على التوقيت المناسب.هذا يمكن أن يجعل القيادة لا يمكن التنبؤ بها وغير آمنة في حركة المرور أو في سرعات الطرق السريعة.في الحالات الشديدة ، قد يتوقف المحرك تمامًا دون سابق إنذار ، مما يشكل خطر السلامة.يمكن أن يكون محرك المماطلة خطيرًا إذا حدث ذلك في منتصف التقاطع أو أثناء الاندماج على طريق سريع.إذا كانت سيارتك تعاني من الأكشاك المتكررة أو حركات الرجيج المفاجئة ، فمن المهم فحص واستبدال مستشعر موضع عمود الحدبات في أقرب وقت ممكن لاستعادة الأداء السلس والموثوق.

الأسباب الشائعة لفشل مستشعر موضع الحدبات

يلعب مستشعر موضع عمود الحدبات دورًا في توقيت المحرك وأداءه ، ولكن مثل أي مكون ، فإنه عرضة للفشل بمرور الوقت.تسهم عدة عوامل في عطلها ، بدءًا من التأثيرات البيئية إلى التآكل الميكانيكي والتركيب غير السليم.يمكن أن يساعد فهم هذه الأسباب في تشخيص المشكلات في وقت مبكر ومنع مشاكل المحرك غير المتوقعة.

الظروف البيئية

يمكن أن يكون للظروف البيئية القاسية ، مثل درجات الحرارة القصوى ، والرطوبة العالية ، والتعرض للأوساخ أو الحطام ، تأثير على طول مستشعر موضع عمود الحدبات.نظرًا لأن المستشعر يقع داخل خليج المحرك ، فإنه يخضع باستمرار لمستويات عالية من الحرارة ، مما قد يؤدي إلى تدهور الدوائر الداخلية.بمرور الوقت ، قد يتسبب التعرض المطول للحرارة المفرطة في التوسع في المكونات الإلكترونية للمستشعر وتتقلده ، مما يؤدي إلى microcracks في الدوائر والفشل في نهاية المطاف.في المناخات الباردة ، يمكن أن تسهم تقلبات درجات الحرارة السريعة أيضًا في تراكم التكثيف ، مما قد يتسبب في دارات قصيرة داخلية تعطل انتقال إشارة المستشعر.

إن اقتحام الرطوبة هو عامل بيئي آخر يمكن أن يؤثر سلبًا على وظيفة المستشعر.إذا كانت المياه أو الرطوبة تتسرب إلى غلاف المستشعر ، فقد يؤدي ذلك إلى تآكل الأسلاك الداخلية والموصلات ، مما يضعف الموصلية الكهربائية.يمكن أن يؤدي ملح الطرق والمواد الكيميائية المستخدمة في الظروف الشتوية إلى تسريع التآكل ، مما يزيد من المساومة على فعالية المستشعر.بالإضافة إلى ذلك ، يمكن أن تتراكم الغبار والأوساخ والحطام من الطرق غير المعبدة أو القيادة على الطرق الوعرة حول المستشعر ، مما يعيق قدرته على اكتشاف موضع عمود الحدبات بدقة.بدون التدريع والصيانة المناسبين ، يمكن أن يؤدي التعرض المطول لهذه العناصر تدريجياً إلى فشل المستشعر.

تلوث

يمكن أن تؤثر تسرب الزيت والتلوث من سوائل المحرك بشكل كبير على أداء مستشعر موضع عمود الحدبات من خلال التدخل في قدرته على اكتشاف وضع دوران عمود الحدبات بدقة.إذا قام المحرك بتطوير تسرب زيت بسبب حشية غطاء صمام البالية ، أو أختام عمود الحدبات المتسرب ، أو نظام تهوية علبة المرافق المعيبة ، يمكن للزيت أن يتسرب إلى المستشعر ، مما يخلق طبقة من الأوساخ والبقايا.يمكن لهذا التراكم عزل المستشعر من تلقي إشارات مغناطيسية مناسبة من عمود الحدبات ، مما يؤدي إلى قراءات غير دقيقة أو فشل مستشعر كامل.يمكن أن يتسرب تلوث الزيت إلى الموصلات الكهربائية للمستشعر ، مما يسبب ضعف الاتصال وفقدان الإشارة المتقطعة ، مما قد يؤدي إلى ضوء محرك الفحص ويؤثر على أداء المحرك.

بصرف النظر عن تلوث الزيت ، يمكن أن تؤدي الخزارات المعدنية من ارتداء المحرك الداخلي إلى التسبب في دقة المستشعر.نظرًا لأن العديد من مستشعرات موضع العمود الكامات تعتمد على مجال مغناطيسي للكشف عن حركة عمود الحدبات ، فإن وجود جزيئات معدنية صغيرة يمكن أن يعطل هذا الحقل ، مما يؤدي إلى قراءات المستشعرات غير المنتظمة.يمكن أن تنشأ هذه الحلاقة المعدنية من مكونات التوقيت البالغة أو التشحيم غير السليم أو ارتداء المحرك المفرط مع مرور الوقت.يمكن أن تساعد التغيرات المنتظمة في الزيت والتفتيش على تقليل خطر التلوث والتأكد من أن المستشعر لا يزال خاليًا من العوائق التي قد تضعف وظيفتها.

التآكل الميكانيكي والشيخوخة

مثل أي مكون آخر للمحرك ، يواجه مستشعر موضع عمود الحدبات التآكل الطبيعي مع مرور الوقت بسبب التعرض المطول لاهتزازات المحرك ، ودورات الحرارة ، والتشغيل المستمر.مع تقدم أعمار المستشعر ، قد تتحلل مكوناته الإلكترونية الداخلية ، مما يؤدي إلى انخفاض الدقة في اكتشاف موضع عمود الحدبات.قد يصبح السكن البلاستيكي للمستشعر هشًا أيضًا من التعرض المتكرر لضغوط الحرارة والمحرك ، مما يزيد من احتمال الشقوق والفشل.علاوة على ذلك ، يمكن أن يرتدي عجلة المرد أو مكونات التوقيت التي يتفاعل معها المستشعر مع مرور الوقت ، مما يتسبب في صراع المستشعر مع قراءة موقع عمود الحدبات بدقة.

قد تتدهور الأسلاك الكهربائية والموصلات المرتبطة بالمستشعر مع تقدم العمر ، مما يؤدي إلى مشكلات اتصال متقطعة.يمكن أن تسبب الأسلاك المتوترة أو الهشة إشارات كهربائية غير متناسقة ، مما يؤدي إلى اختلال في المحرك أو المماطلة أو التردد أثناء التسارع.في بعض الحالات ، قد تخلق الموصلات الكهربائية الفضفاضة أو المتآكلة اتصالًا ضعيفًا ، مما يؤدي إلى سلوك المحرك غير المنتظم ورموز المتاعب التشخيصية.يمكن أن تساعد عمليات التفتيش المنتظمة لأسلاك المستشعر والمكونات المحيطة في اكتشاف علامات الشيخوخة قبل تصاعدها إلى مشكلات في الأداء الخطيرة.

التثبيت أو التعامل غير لائق

يمكن أن يؤدي التثبيت غير الصحيح لمستشعر موضع عمود الحدبات إلى فشل سابق لأوانه من خلال وضع ضغوط غير ضرورية على المكون أو التسبب في محاذاة غير لائقة مع عمود الحدبات.إذا تم استشعار المستشعر أثناء التثبيت ، فيمكنه كسر أو تشويه السكن ، مما يؤثر على قدرته على العمل بشكل صحيح.من ناحية أخرى ، إذا تم تثبيتها بشكل فضفاض ، فقد تهتز بشكل مفرط ، مما يؤدي إلى قراءات غير دقيقة أو انفصال كامل من موضع التثبيت.من المهم بعد مواصفات عزم الدوران الموصى بها للشركة المصنعة ضمان تركيب آمن غير ضروري.

يمكن أن يؤدي استخدام مستشعرات ما بعد البيع منخفضة الجودة إلى زيادة احتمال الفشل المبكرة.قد لا تفي أجهزة الاستشعار الرخيصة أو المصنعة بشكل سيء بنفس معايير المتانة والأداء كمكونات OEM (الشركة المصنعة للمعدات الأصلية) ، مما يؤدي إلى أقصر من العمر والبدائل المتكررة.يمكن أن يؤدي التعامل الخشن أثناء الصيانة ، مثل إسقاط المستشعر أو السحب على تسخير الأسلاك بقوة إلى إتلاف الدوائر الداخلية الحساسة.يجب على الميكانيكا وأصحاب المركبات أن تهتم عند استبدال المستشعر لتجنب إدخال الضغط غير المرغوب فيه الذي يمكن أن يقصر عمره التشغيلي.

اختبار وصيانة مستشعر موضع عمود الحدبات

يعد ضمان الأداء الصحيح لمستشعر موضع عمود الحدبات أمرًا مهمًا للحفاظ على كفاءة المحرك وأداءها.يمكن أن يؤدي المستشعر المعيب إلى قضايا مثل الخمول القاسي أو التسارع السيئ أو الاختلال أو حتى حالة عدم البدء.لمنع هذه المشكلات ، هناك حاجة إلى اختبار وصيانة منتظمة.

اختبار مستشعر موضع عمود الحدبات

واحدة من أكثر الطرق فعالية لاختبار مستشعر موضع عمود الحدبات هو استخدام مقياس رقمي MultiMeter لقياس الجهد والمقاومة وإخراج الإشارة.تتضمن عملية الاختبار عادة الخطوات التالية:

1. التفتيش البصري

قبل استخدام أي أدوات اختبار ، ابدأ بفحص بصري شامل لمستشعر موضع عمود الحدبات والمكونات المحيطة به.ابحث عن أي علامات على الأضرار المادية ، مثل الشقوق أو التآكل أو تلوث الزيت أو الموصلات السائبة.نظرًا لأن المستشعر غالبًا ما يتعرض للحرارة والاهتزاز وسوائل المحرك ، فإن موصلاته الكهربائية وتسخير الأسلاك يمكن أن تتدهور بمرور الوقت.إذا كان هناك أي أسلاك متوترة أو اتصالات فضفاضة ، فيجب إصلاحها أو استبدالها قبل المتابعة بمزيد من الاختبارات.في بعض الأحيان ، قد لا يكون المستشعر المعيب هو السبب الجذري للقضية.يمكن أن تؤدي الأسلاك التالفة أو التأريض السيئ أو البطارية الضعيفة إلى قراءات غير دقيقة.إن التأكد من أن الأسلاك سليمة وأن يتم تثبيت المستشعر بشكل آمن يمكن أن يساعد في التخلص من التشخيصات والبدائل الخاطئة.إذا كان كل شيء يبدو سليماً أثناء التفتيش ، تابع الاختبار الكهربائي لتأكيد ما إذا كان المستشعر يعمل بشكل صحيح.

2. التحقق من إمدادات الطاقة

بمجرد اكتمال الفحص البصري ، فإن الخطوة التالية هي التحقق من أن المستشعر يتلقى جهد إمداد الطاقة الصحيح.تعمل معظم مستشعرات موضع عمود الحدبات على 5V أو 12V ، والتي يتم توفيرها بواسطة وحدة التحكم في المحرك (ECU).للتحقق من ذلك ، قم بتعيين مقياس الجهد الرقمي الخاص بك إلى DC وتوصيل المسبار الإيجابي بسلك الطاقة الخاص بالمستشعر مع تأسيس المسبار السلبي.مع تحول الاشتعال إلى الموضع (دون بدء المحرك) ، يجب أن يعرض المقياس المتعدد نطاق الجهد المتوقع.إذا كان المستشعر لا يتلقى السلطة ، فقد تكمن المشكلة في تسخير الأسلاك أو الصمامات أو وحدة التحكم الإلكترونية بدلاً من المستشعر نفسه.يمكن أن يقطع المصهر المنفوخ أو الأسلاك التالفة مصدر الطاقة ، مما يتسبب في خلل المستشعر.إذا كان الجهد موجودًا ولكن لا يزال يواجه مشكلات ، فإن إجراء مزيد من الاختبار لإخراج إشارة المستشعر ضروري لتحديد ما إذا كان المستشعر نفسه معيبًا.

3. قياس إخراج إشارة

بعد تأكيد مصدر الطاقة ، تتمثل الخطوة التالية في التحقق من إخراج إشارة المستشعر للتأكد من أنه ينقل بيانات دقيقة إلى وحدة التحكم الإلكترونية.أثناء تشغيل المحرك أو تحريكه ، قم بتوصيل تحقيقات Multimeter بأسلاك إشارة المستشعر والأرض.يجب أن يتقلب الجهد مع تدوير عمود الحدبات ، بين 0.5 فولت و 5 فولت في مستشعر تأثير القاعة أو إنتاج إشارة التيار المتناوب (AC) في مستشعر تردد مغناطيسي.إذا ظل الجهد ثابتًا أو خارج النطاق المتوقع ، فقد لا يكتشف المستشعر موضع عمود الحدبات بشكل صحيح.يمكن أن تسبب الإشارة المعيبة مشكلات توقيت ، مما يؤدي إلى اختلالات أو خمول تقريبي أو سوء كفاءة استهلاك الوقود.إذا تم اكتشاف إشارة غير طبيعية ، فمن المستحسن فحص عجلة التردد (لأجهزة الاستشعار المغناطيسية) أو استبدال المستشعر إذا لزم الأمر.

4. اختبار المقاومة (لبعض المستشعرات)

يمكن اختبار أنواع معينة من مستشعرات موضع العمود الكامات ، وأجهزة استشعار التردد المغناطيسي ، عن طريق قياس مقاومتها.لإجراء هذا الاختبار ، اضبط المقياس المتعدد على إعداد OHMS (ω) وتوصيل المجسات بمحطات المستشعر.قارن قراءة المقاومة بالمواصفات التي توفرها الشركة المصنعة للمركبة.يمكن أن تشير القراءة عالية جدًا أو منخفضة جدًا إلى وجود خطأ داخلي داخل المستشعر.ومع ذلك ، لا يمكن اختبار جميع مستشعرات موضع عمود الحدبات بهذه الطريقة.لا تحتوي مستشعرات Hall-Effect ، التي تولد إشارة موجة مربعة رقمية ، على مقاومة قابلة للقياس.بدلاً من ذلك ، تعتمد هذه المستشعرات على اختبار الجهد والإشارة.إذا كان نوع المستشعر الخاص بك يدعم اختبار المقاومة ، فإن التحقق من الانحرافات عن النطاق القياسي يمكن أن يساعد في تحديد ما إذا كان يحتاج إلى استبداله.

5. اختبار الذبذبات (الطريقة المتقدمة)

لتحليل أكثر تعمقا لأداء مستشعر موضع العمود الحدبات ، يمكن استخدام الذبذبات لمراقبة شكل الموجة الإشارة.على عكس مقياس متعدد ، والذي يوفر فقط قراءات الجهد العددي ، يعرض الذبذبات رسم بياني لإخراج المستشعر ، مما يسمح بتشخيصات أكثر دقة.سوف ينتج مستشعر يعمل بشكل صحيح شكل موجة ثابتة وثابتة يتوافق مع الموضع الدوراني لعمود الحدبات.إذا كان الشكل الموجي غير منتظم أو ضعيف أو مفقود ، فقد يشير ذلك إلى تدهور المستشعر أو مشاكل الأسلاك أو مشاكل عمود الحدبات نفسه.يعد اختبار الذبذبات مفيدًا عند تشخيص حالات فشل المستشعر المتقطعة التي قد لا يتم اكتشافها باستخدام مقياس متعدد القياسي.على الرغم من أن هذه الطريقة تتطلب أدوات ومعرفة أكثر تقدمًا ، إلا أنها توفر تقييمًا دقة لصحة المستشعر.

الحفاظ على مستشعر موقف العمود الحدبات

تساعد الصيانة المنتظمة في منع فشل المستشعر المبكرة وتضمن أداء المحرك الأمثل.تشمل أفضل الممارسات:

1. الحفاظ على نظافة المستشعر

يمكن أن تتراكم الأوساخ والزيت والحطام على مستشعر موضع عمود الحدبات ، مما قد يؤثر على قدرته على اكتشاف موضع عمود الحدبات بدقة.نظرًا لأن المستشعر يعمل في بيئة عالية التدفئة وعالية الاهتزاز ، يمكن أن تتداخل الملوثات مع نقل الإشارة ، مما يؤدي إلى قراءات غير منتظمة أو فشل كامل.يعد التنظيف المنتظم أمرًا مهمًا للحفاظ على وظيفة المستشعر المناسبة ومنع الإشارات الخاطئة التي يمكن أن تؤدي إلى تحفيز مصابيح المحرك أو مشكلات الأداء.لتنظيف المستشعر بشكل فعال ، استخدم منظفًا مناسبًا للاتصال الكهربائي أو رذاذ غير Residue مصمم للمكونات الحساسة.تجنب استخدام المذيبات القاسية أو الهواء المضغوط ، لأن هذه قد تتلف مكونات المستشعر الدقيقة.عند التنظيف ، قم بإزالة أي تراكم أو تراكم زيت بلطف ، مما يضمن أن سطح المستشعر يبقى خاليًا من العوائق.تأكد من فحص المنطقة المحيطة بالتسربات أو الأوساخ المفرطة ، لأنها قد تشير إلى مشكلات أكبر للمحرك تساهم في تلوث المستشعر.

2. فحص الأسلاك والموصلات

يعتمد مستشعر موضع عمود الحدبات على اتصال كهربائي مستقر يعمل بشكل صحيح.بمرور الوقت ، يمكن أن يؤدي التعرض للحرارة والرطوبة والاهتزازات للمحرك إلى التآكل أو الأسلاك المتوترة أو الموصلات الفضفاضة ، والتي قد تسبب جميعها فشل مستشعر متقطع أو قراءات خاطئة.إذا تضرر تسخير الأسلاك ، فقد لا يتلقى المستشعر الجهد ، مما يؤدي إلى إشارات توقيت غير صحيحة وضعف أداء المحرك.لمنع هذه المشكلات ، تفقد بانتظام تسخير الأسلاك وموصل المستشعر لعلامات التآكل أو الضرر.ابحث عن العزل المتشقق ، دبابيس عازمة ، أو تآكل في المحطات.إذا تم العثور على أي مشكلات ، أو إصلاح أو استبدال الأسلاك المتأثرة على الفور.يمكن أن يساعد تطبيق الشحوم العازلة على موصل المستشعر في منع تراكم الرطوبة والتآكل ، مما يضمن وجود اتصال ثابت وموثوق.

3. مراقبة أداء المحرك

يمكن أن تكون التغييرات في أداء المحرك غالبًا بمثابة علامة إنذار مبكر لمستشعر وضع عمود الحدبات الفاشل.إذا بدأ المستشعر في العطل ، فقد تتلقى وحدة التحكم في المحرك (ECU) بيانات غير صحيحة ، مما يؤدي إلى أعراض مثل الخمول القاسي ، والتردد أثناء التسارع ، أو فقدان الطاقة المفاجئ.في الحالات الأكثر شدة ، قد يتسبب المستشعر المعيب في توقف المحرك أو فشله في البدء تمامًا.يمكن أن يؤدي تجاهل علامات التحذير هذه إلى المزيد من الأضرار الشاملة لمكونات المحرك وزيادة تكاليف الإصلاح.للبقاء متقدمًا على المشكلات المحتملة ، يجب أن تولي اهتمامًا وثيقًا لأي سلوك غير عادي للمحرك واستخدام ماسح ضوئي OBD-II للتحقق من رموز المتاعب المتعلقة بمستشعر موضع عمود الحدبات.إذا كانت الرموز التشخيصية مثل P0340 (عطل دائرة مستشعر مستشعر العمود الحدبات) أو P0341 (مشكلة أداء مستشعر وظائف الحدبات) تظهر ، يجب إجراء مزيد من التفتيش والاختبار على الفور.يمكن أن تمنع معالجة المشكلات المتعلقة بالمستشعر مبكرًا بمزيد من المضاعفات والحفاظ على تشغيل المحرك بسلاسة.

4. استبدال المستشعر حسب الحاجة

حتى مع الصيانة المناسبة ، يمكن لمستشعرات موضع عمود الحدبات التآكل بمرور الوقت بسبب التعرض للحرارة أو التدهور الكهربائي أو فشل المكون الداخلي.إذا كان المستشعر ينتج باستمرار إشارات غير منتظمة ، أو يفشل الاختبارات التشخيصية ، أو يؤدي إلى رموز المتاعب المستمرة ، فإن الاستبدال غالبًا ما يكون الحل الأفضل.يمكن أن يؤدي الاستمرار في استخدام مستشعر الفشل إلى تفاقم مشاكل الأداء ، وتقليل كفاءة استهلاك الوقود ، والأضرار المحتملة لمكونات المحرك الأخرى.

إعادة تعيين مستشعر موضع العمود الكامات

بعد خدمة أو استبدال مستشعر موضع عمود الحدبات ، يعد إعادة تعيين وحدة التحكم في المحرك (ECM) خطوة مهمة لضمان عمل السيارة بكفاءة.يعتمد ECM على بيانات المستشعر لإدارة حقن الوقود وتوقيت الإشعال وأداء المحرك بشكل عام.إذا لم تتم إعادة تعيين ECM بعد تثبيت مستشعر جديد ، فقد يستمر ذلك في استخدام بيانات قديمة ، مما يؤدي إلى مشكلات في الأداء مثل الخمول القاسي أو التسارع الضعيف أو حتى التحقق من تحذيرات المحرك.هناك عدة طرق لإعادة تعيين ECM بعد استبدال مستشعر موضع عمود الحدبات ، بدءًا من إعادة التعيين اليدوي البسيط إلى طرق أدوات التشخيص الأكثر تقدماً.

طريقة فصل البطارية (إعادة تعيين اليدوي الأساسي)

هذه هي أبسط طريقة لإعادة ضبط ECM وهي فعالة لمعظم المركبات.يؤدي فصل البطارية إلى خفض الطاقة مؤقتًا إلى ECM ، مما يجبرها على إعادة تعيين أي بيانات مستشعر مخزنة وتطهيرها.

خطوات:

• تأكد من أن السيارة في موقع آمن ، وإغلاقها ، وفي الحديقة (أو محايدة للنقل اليدوي)

قبل البدء ، تأكد من أن السيارة متوقفة على سطح مستوى في موقع آمن ومستقر.قم بإيقاف تشغيل الإشعال تمامًا ، مما يضمن إيقاف تشغيل جميع المكونات الكهربائية مثل الأضواء والراديو والتحكم في المناخ.بالنسبة للإرسال التلقائي ، قم بتحويل الترس إلى الحديقة ، في حين يجب ضبط مركبات النقل اليدوية على محايد مع فرامل الانتظار التي تعمل لمنع أي حركة.

• افتح غطاء محرك السيارة وتحديد موقع بطارية السيارة

قم ببث الغطاء باستخدام ذراع إطلاق الغطاء داخل السيارة ، والذي يقع عادةً بالقرب من مقعد السائق أو أسفل لوحة القيادة.بمجرد فتح الغطاء ، استخدم قضيب دعامة الغطاء (إذا لزم الأمر) لتأمينه.حدد موقع البطارية ، التي توجد في خليج المحرك ولكن قد يتم وضعها في بعض الأحيان في الجذع أو تحت المقاعد الخلفية في مركبات معينة.سيكون للبطارية محطتين: أحدهما إيجابي (+) وواحد سلبي (-) ، يتميز عادة بأغطية حمراء وسوداء ، على التوالي.

• استخدم مفتاحًا لفصل الطرف السلبي (-) للبطارية

مع وجع أو مجموعة المقبس ، قم بفك الجوز بتأمين كبل بطرف البطارية السلبي (-).افصل دائمًا الطرف السلبي أولاً لتقليل خطر الدوائر القصيرة الكهربائية.بمجرد تخفيف الجوز ، قم بإزالة الكبل برفق من المحطة ووضعه جانباً ، مما يضمن عدم ملامسة أي أسطح معدنية أو محطة إيجابية.قد تحتوي بعض المركبات على أغطية بلاستيكية على المحطات التي تحتاج إلى إزالتها قبل الوصول إلى.

• انتظر ما لا يقل عن 15 إلى 30 دقيقة للسماح للطاقة المتبقية بالتصريف من النظام

بعد فصل البطارية ، انتظر ما لا يقل عن 15 إلى 30 دقيقة للتأكد من أن أي شحنة كهربائية متبقية تتبدد من الأنظمة الإلكترونية للسيارة.هذا يسمح لـ ECM بإعادة ضبطها بالكامل.في بعض الحالات ، لا سيما مع المركبات الحديثة أو تلك التي لديها أجهزة كمبيوتر معقدة على متن الطائرة ، قد يكون الانتظار حتى ساعة واحدة بحاجة إلى إعادة ضبط كاملة.خلال هذا الوقت ، يمكن أن يساعد الضغط على دواسة الفرامل أو تشغيل المصابيح الأمامية لبضع ثوانٍ في تصريف أي طاقة باقية من النظام بسرعة أكبر.

• أعد توصيل المحطة السلبية وشدها بشكل آمن

بمجرد انقضاء فترة الانتظار ، Rattach كابل البطارية السلبي (-) إلى المحطة.قم بتثبيته عن طريق تشديد الجوز بوحدة ، وضمان أن يكون الاتصال ثابتًا ومستقرًا.قد يتسبب الاتصال الفضفاض في مشاكل كهربائية أو منع ECM من العمل بشكل صحيح.إذا كانت السيارة تحتوي على نظام لإدارة البطارية (BMS) ، فقد تحتاج إلى إعادة تعيين باستخدام أداة مسح أو باتباع الإجراءات الخاصة بالمصنع.

• ابدأ السيارة واتركها في الخمول لبضع دقائق بينما تقوم ECM بإعادة تعلم بيانات المستشعر الجديد

بعد إعادة توصيل البطارية ، ابدأ المحرك واتركه في وضع الخمول لبضع دقائق.يتيح هذا لـ ECM إعادة تعلم المعلمات ، مثل خليط الوقود وسرعة الخمول ، استنادًا إلى بيانات المستشعر.خلال هذه الفترة ، تجنب إحياء المحرك أو القيادة على الفور ، حيث يحتاج النظام إلى وقت لإعادة المعايرة.قد تتطلب بعض المركبات القيادة في ظل ظروف محددة ، مثل الحفاظ على سرعة ثابتة لبضعة أميال ، لإكمال عملية إعادة التعلم.

طريقة إعادة تعيين ماسح الضوئي الماسح الضوئي OBD-II (موصى بها للدقة)

يوفر استخدام ماسح ضوئي OBD-II (ماسح التشخيص على متن الطائرة) طريقة أكثر دقة لإعادة ضبط ECM وضمان مسح جميع رموز خطأ المستشعر السابقة.

خطوات:

• حدد موقع منفذ OBD-II

الخطوة الأولى هي العثور على منفذ OBD-II ، الذي يتم وضعه تحت لوحة القيادة على جانب السائق.في معظم المركبات ، يقع بالقرب من عمود التوجيه ، بالقرب من المكان الذي ستكون فيه ركبتي السائق عند الجلوس.إذا لم تكن متأكدًا من الموقع الدقيق ، راجع دليل مالك سيارتك أو ابحث عن موصل صغير مستطيل 16 دبوسًا.

• قم بتوصيل الماسح الضوئي OBD-II وقم بتشغيل الاشتعال

بمجرد تحديد منفذ OBD-II ، أدخل موصل الماسح الضوئي OBD-II بحزم في المنفذ.بعد توصيله ، اقلب مفتاح الإشعال إلى الموضع دون بدء تشغيل المحرك.سيؤدي ذلك إلى تشغيل النظام الكهربائي للسيارة ويسمح للماسح الضوئي بإنشاء اتصال مع ECM.قد تتطلب بعض المركبات الضغط على زر الطاقة على الماسح الضوئي نفسه لتنشيطه.

• تحقق من رموز المتاعب المخزنة

باستخدام قائمة الماسح الضوئي ، انتقل إلى وظيفة رموز القراءة.تتيح لك هذه الميزة استرداد أي رموز مشكلة نشطة أو مخزنة تتعلق بمستشعر موضع عمود الحدبات أو مكونات المحرك الأخرى.يمكن أن تساعد مراجعة هذه الرموز في تأكيد ما إذا كانت المشكلة قد تم حلها أو إذا كانت هناك حاجة إلى إصلاحات إضافية قبل المتابعة مع إعادة التعيين.

• مسح رموز الخطأ

بعد مراجعة رموز المتاعب ، حدد خيار Clear Option أو إعادة تعيين ECM على الماسح الضوئي.سيقوم هذا الأمر بتوجيه ECM إلى محو أي رسائل خطأ مخزنة ، وإعادة ضبط النظام.قد تستغرق العملية بضع لحظات ، وفي بعض الحالات ، قد يطالبك الماسح الضوئي بتأكيد إعادة التعيين قبل المتابعة.

• قم بإيقاف تشغيل الاشتعال وفصل الماسح الضوئي

بمجرد أن يتم تطهير الرموز بنجاح ، قم بإيقاف تشغيل اشتعال السيارة تمامًا.افصل بعناية الماسح الضوئي OBD-II من المنفذ ، مما يضمن عدم حدوث أي ضرر لدبابيس الموصل.في هذه المرحلة ، تمت إعادة تعيين ECM ، ولا ينبغي أن يكون أي رموز خطأ سابقة تتعلق بمستشعر موضع عمود الحدبات موجودًا.

• ابدأ المحرك واترك السيارة في وضع الخمول

مع فصل الماسح الضوئي ، ابدأ المحرك واتركه في وضع الخمول لبضع دقائق.يتيح هذا لـ ECM إعادة توحيد واستشعار موضع عمود الحدبات المثبت حديثًا.خلال هذا الوقت ، راقب لوحة القيادة لأي مصابيح تحذير جديدة.إذا ظل ضوء محرك الفحص متوقفًا وتم تشغيل المحرك بسلاسة ، فقد نجحت إعادة التعيين.ومع ذلك ، إذا ظهرت مصابيح التحذير ، فقد تكون هناك حاجة إلى مزيد من التشخيص لمعالجة أي مشكلات أساسية.

إعادة معايرة دورة القيادة (إعادة تعيين ECM التلقائي)

في بعض المركبات ، قد لا تتطلب ECM إعادة تعيين يدوي ، حيث يمكنها تلقائيًا إعادة تعلم بيانات المستشعر الجديد على مدار فترة من دورات القيادة.ومع ذلك ، قد تستغرق هذه العملية وقتًا وقد تؤدي إلى مشكلات في الأداء المؤقتة إذا كانت ECM لا تزال تعدل.

خطوات:

• ابدأ السيارة واتركها في وضع الخمول

ابدأ ببدء المحرك والسماح له بالاتصال لمدة 5-10 دقائق تقريبًا.هذا يساعد ECM على جمع بيانات خط الأساس من المستشعر الجديد واستقرار معلمات المحرك.تجنب الضغط على المسرع أو إعادة إحياء المحرك خلال هذه المرحلة ، حيث أن الهدف هو السماح للسيارة بالاستقرار في حالتها الخاملة العادية.

• القيادة في ظل ظروف متنوعة

بعد فترة الخمول الأولية ، خذ السيارة للحصول على محرك يتضمن مزيجًا من ظروف القيادة.من الناحية المثالية ، قم بالقيادة بين 20-50 ميلًا ، مما يضم كل من سرعات الطرق السريعة الثابتة (55-65 ميلاً في الساعة) وحركة التوقف والتخلي عن المدينة.تتيح هذه الظروف المختلفة لـ ECM تحليل قراءات المستشعرات تحت أحمال المحرك المختلفة ، مما يضمن تكيفها بشكل صحيح مع التغييرات.إذا أمكن ، تجنب التسارع المفاجئ أو الكبح العدواني ، حيث أن القيادة السلسة تساعد النظام على إعادة معايرة أكثر فعالية.

• قم بإيقاف تشغيل المحرك وإعادة التشغيل

بمجرد اكتمال دورة القيادة ، قم بإيقاف السيارة وإيقاف تشغيل المحرك.انتظر لحظات قليلة قبل إعادة التشغيل للسماح لـ ECM بمعالجة البيانات الجديدة.بعد إعادة التشغيل ، تحقق من وجود أي تحذيرات أو مشكلات في الأداء المتبقية Check Light Light (CEL).إذا ظل الضوء متوقفًا وتم تشغيل السيارة بسلاسة ، فمن المحتمل أن تكمل ECM عملية التكيف الخاصة بها.ومع ذلك ، إذا استمرت CEL أو تُظهر السيارة مشاكل في الأداء المستمرة ، فقد تكون هناك حاجة إلى مزيد من استكشاف الأخطاء وإصلاحها.

تواصل مستشعر موضع عمود الحدبات مع متحكم

يتطلب دمج مستشعر موضع عمود الحدبات مع متحكم ، مثل Arduino أو PIC ، فهم نوع إشارة المستشعر وضمان الاتصالات المناسبة.مستشعرات موضع عمود الحدبات تخرج أنواعًا مختلفة من الإشارات ، بما في ذلك الرقمية (ON/OFF) أو الجهد التناظري أو تعديل عرض النبض (PWM).تقوم مستشعرات تأثير القاعة بتوليد إشارة رقمية عالية/منخفضة استجابة للتغيرات في الحقول المغناطيسية مع تدوير عمود الحدبات.المستشعرات البصرية ، التي تستخدم الضوء للكشف عن حركة عمود الحدبات ، تنتج أيضًا إشارات النبض الرقمي المقابلة لمواقع مختلفة.من ناحية أخرى ، تقوم أجهزة استشعار مغناطيسية (تردد متغير) ، بإنشاء إشارة جهد متغيرة حيث تتغير السعة مع الدوران ، وتوفير بيانات الموضع.

لواجهة هذه المستشعرات باستخدام متحكم ، يجب تحديد دبابيس الإدخال المناسبة بناءً على نوع الإشارة ، تتصل المستشعرات الرقمية بدبابيس الإدخال الرقمية ، بينما تتطلب أجهزة الاستشعار التناظرية مدخلات تمثيلية.يجب أن يتطابق نطاق الجهد الإدخال من متحكم في موكب مع إخراج المستشعر لضمان التوافق.عند توصيل المستشعر ، يجب توصيل ناتجه إلى دبوس متحكم المقابل ، وإذا اختلفت مستويات الجهد ، فيجب استخدام فواصل الجهد أو محولات المستوى لمنع الضرر.يجب أن يتلقى المستشعر مصدر الطاقة الصحيح ، عادةً 5 فولت أو 12 فولت ، ويجب أن يشارك أرضًا مشتركة مع متحكم للتشغيل المستقر.

تتضمن برمجة متحكم Microcontroller لمعالجة بيانات المستشعر كتابة التعليمات البرمجية بلغات مثل C أو C ++ أو Python.وظائف مثل DigitalRead () تستخدم في أجهزة الاستشعار الرقمية ، بينما analogread () يلتقط البيانات من أجهزة استشعار الجهد المتغيرة.بمجرد استرداد البيانات ، يجب معالجتها وفقًا لذلك ، توفر المستشعرات الرقمية إشارات عالية/منخفضة يمكن استخدامها مباشرة في منطق التطبيق ، في حين يجب تحويل قراءات المستشعرات التناظرية إلى معلومات موضعية ذات معنى لمراقبة عمود الحدبات الدقيق.

استبدال مستشعر موضع عمود الحدبات

يعد مستشعر موضع عمود الحدبات مكونًا رئيسيًا في المحركات الحديثة ، وهو مسؤول عن مراقبة موضع وسرعة عمود الحدبات.تساعد هذه البيانات وحدة التحكم في المحرك (ECM) على تحسين حقن الوقود وتوقيت الإشعال.عندما يفشل المستشعر ، يمكن أن يؤدي ذلك إلى ضعف الأداء أو الضخمة أو صعوبة البدء أو حتى توقف المحرك.يعد استبدال مستشعر موقع عمود الحدبات المعيب مهمًا كفاءة وموثوقية المحرك.

قبل البدء في عملية الاستبدال ، من المهم فصل البطارية عن طريق إزالة المحطة السلبية.هذا يمنع المخاطر الكهربائية ويحمي مكونات المحرك الحساسة.بمجرد فصل البطارية ، حدد موقع مستشعر موضع عمود الحدبات ، والذي يوجد بالقرب من عمود الحدبات أو غطاء التوقيت أو رأس الأسطوانة.يمكن أن يساعد استشارة دليل خدمة السيارة في تحديد الموقع الدقيق.

بعد ذلك ، قم بإزالة المستشعر المعيب عن طريق فصل موصله الكهربائي وفك صراخ التثبيت.اسحب المستشعر القديم بعناية ، مما يضمن عدم تلف المكونات المحيطة في هذه العملية.قبل تثبيت المستشعر الجديد ، قارنه مع القديم لتأكيد التوافق.بعد ذلك ، قم بتوافقه بشكل صحيح ، وتأمينه مع الترباس المتصاعد ، وإعادة توصيل الموصل الكهربائي.

بمجرد تثبيت المستشعر الجديد ، أعد توصيل البطارية وبدء المحرك.تحقق من أي أضواء تحذير أو سلوك غير منتظم للمحرك.إذا لزم الأمر ، استخدم ماسح الضوئي OBD-II لمسح رموز الخطأ والتحقق من أن المستشعر يعمل بشكل صحيح.من خلال اتباع هذه الخطوات ، يمكنك ضمان بديل ناجح ، ومساعدة المحرك على تشغيل بسلاسة وكفاءة.

تطبيقات مستشعر موضع عمود الحدبات

محركات السيارات

يلعب مستشعر موضع عمود الحدبات ، وهو مكون في محركات الاحتراق الداخلي الحديثة ، دورًا في تنظيم توقيت الإشعال ، وحقن الوقود ، وتوقيت الصمام.من خلال توفير البيانات إلى وحدة التحكم في المحرك (ECU) ، يساعد المستشعر في تحسين توقيت المحرك ، مما يضمن الاحتراق الفعال الذي يعزز الأداء والاقتصاد في استهلاك الوقود.إنه رائع بشكل خاص في أنظمة توقيت الصمام المتغير (VVT) ، حيث تتيح تعديلات دقيقة بناءً على ظروف القيادة ، وتحسين إخراج الطاقة وتقليل الانبعاثات.يساعد المستشعر في اكتشاف خطأ من خلال تحديد حركة عمود الحدبات غير المنتظم ، مما يسمح للوحدة الإلكترونية بإجراء تصحيحات ، مثل ضبط توصيل الوقود أو إخطار سائق المشكلات المحتملة.أثناء بدء البرد ، يضمن المستشعر أن وحدة التحكم الإلكترونية توفر الكمية المناسبة من الوقود وتعديل توقيت الإشعال ، مما يسهل الشركات الناشئة الأكثر سلاسة والأكثر موثوقية ، حتى في درجات الحرارة المنخفضة.

الأتمتة الصناعية

إلى جانب تطبيقات السيارات ، يلعب مستشعر موضع عمود الحدبات دورًا في الأتمتة الصناعية لمزامنة وتوقيت محرك دقيق.في معدات التصنيع ، تعتمد خطوط التجميع الآلية وآلات الإنتاج على توقيت دقيق لضمان تشغيل سلس.يساعد المستشعر على مزامنة المحركات والمكونات الميكانيكية ، وتعزيز الكفاءة والدقة.في الروبوتات والتحكم في الحركة ، تعتمد الروبوتات الصناعية والأنظمة الآلية على مستشعرات موضع العمود الكامات لتنسيق الحركات ، وتحسين الدقة في المهام المتكررة أو عالية السرعة.تدعم هذه المستشعرات الصيانة التنبؤية من خلال مراقبة البيانات الدورانية للكشف عن العلامات المبكرة لارتداء التآكل في المكونات الميكانيكية.يساعد هذا النهج الاستباقي على منع حالات الفشل غير المتوقعة ، وتقليل تكاليف التوقف والصيانة.

أنظمة التحكم في المحرك

يلعب مستشعر موضع عمود الحدبات دورًا في التطبيقات التي تعتمد على السيارات ، بما في ذلك المركبات الكهربائية والهجينة ، وكذلك أنظمة التحكم في المحركات الصناعية.في محركات توليد الطاقة الهجينة ، يساعد على إدارة الانتقال بين محركات الكهرباء والبنزين من خلال ضمان توقيت دقيق ومزامنة ، مما يؤدي إلى تشغيل أكثر سلاسة وتحسين كفاءة استهلاك الوقود.في البيئات الصناعية ، تعتمد المحركات الكهربائية عالية الأداء المستخدمة في صناعات التصنيع والمعالجة على التحكم الدقيق في السرعة الدورانية وعزم الدوران.يوفر المستشعر ملاحظات دقيقة للموضع ، وتعزيز الأداء وكفاءة الطاقة.في المولدات وأنظمة الطاقة الاحتياطية ، يساعد المستشعر في الحفاظ على التزامن بين المكونات الميكانيكية ، مما يضمن إخراج الطاقة المستقر ومنع الأعطال.

خاتمة

يعد مستشعر موضع عمود الحدبات ممتازًا للتأكد من أن محرك السيارة يعمل بشكل جيد ويستخدم الوقود بكفاءة.إنه يساعد كمبيوتر السيارة على ضبط تشغيل المحرك ، مما يحسن أداء السيارة ويبقيه يعمل بسلاسة.إذا توقف هذا المستشعر عن العمل بشكل صحيح ، فقد يتسبب ذلك في مشاكل مثل ضعف أداء المحرك وزيادة استهلاك الوقود.يعد الحفاظ على هذا المستشعر في حالة جيدة وإصلاحه عند الحاجة أمرًا مهمًا للحفاظ على صحة سيارتك.غطت هذه المقالة كيفية عمل المستشعر ، ودوره في المحرك ، وماذا تفعل إذا فشلت ، فهم أفضل لتشغيل السيارة.
