اختيار قابس محول الطاقة المناسب: دليل إدخال التيار المتردد وإخراج التيار المستمر

تتيح لك مقابس محول الطاقة توصيل أجهزتك بمصدر طاقة وإبقائها قيد التشغيل.في هذه المقالة، ستتعرف على ما تفعله مقابس إدخال التيار المتردد وموصلات إخراج التيار المستمر وسبب أهميتها.ستستكشف أيضًا أنواع المقابس المختلفة المستخدمة حول العالم، بالإضافة إلى ميزات الجهد والتردد والسلامة.بالإضافة إلى ذلك، ستفهم أنواع الموصلات وأماكن استخدامها بشكل شائع.

كتالوج

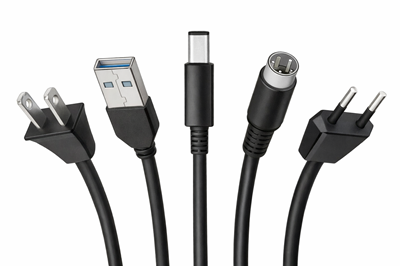

الشكل 1. نظرة عامة على مقابس محول الطاقة

ما هي مقابس إدخال التيار المتردد؟

قوابس إدخال التيار المتردد هي المكونات التي تقوم بتوصيل محول الطاقة بمأخذ الحائط لتلقي طاقة التيار المتردد (AC).إنها بمثابة نقطة دخول للطاقة الكهربائية من مصدر التيار الكهربائي إلى المحول.تم تصميم هذه المقابس لنقل الكهرباء بأمان من المقبس إلى الدوائر الداخلية لمحول الطاقة.وتتمثل مهمتها الأساسية في ضمان اتصال مستقر وآمن بمصدر الطاقة.تعتبر مقابس إدخال التيار المتردد رائعة لتمكين أي محول طاقة من العمل بفعالية.يتم دمجها عادةً في أسلاك الطاقة أو توصيلها مباشرة بأجسام المحولات.يضمن التصميم التوصيل المستمر لطاقة الإدخال إلى المحول للتحويل.بدون قوابس إدخال التيار المتردد، لن تتمكن محولات الطاقة من استقبال الطاقة من الشبكة.

الأنواع الشائعة من مقابس الحائط AC

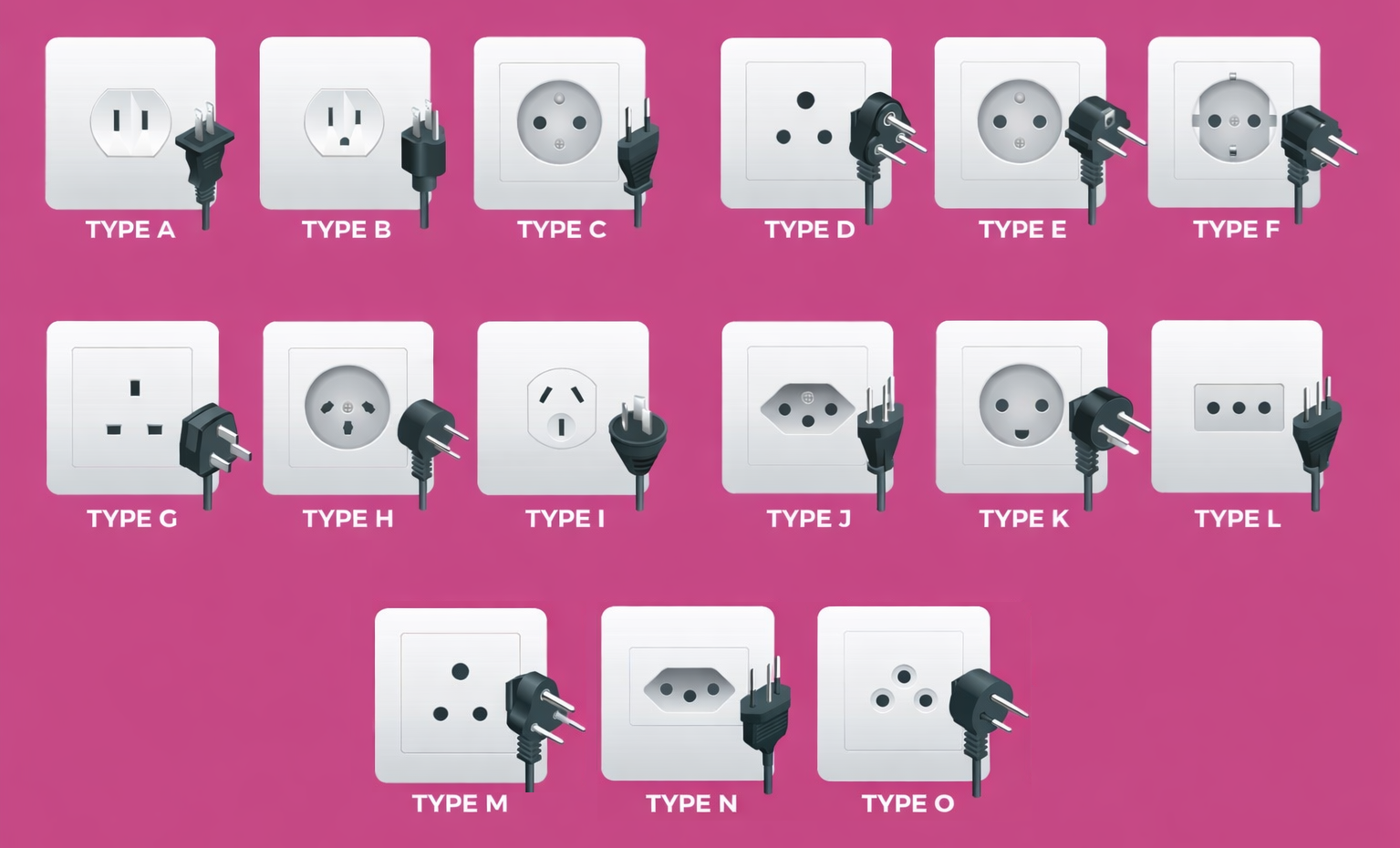

الشكل 2. أنواع قابس التيار المتردد العالمية

• النوع أ - النوع A عبارة عن قابس ثنائي السن مزود بشفرات متوازية مسطحة ولا يوجد دبوس تأريض.يتم استخدامه بشكل رئيسي في الولايات المتحدة وكندا والمكسيك واليابان.بالمقارنة مع الأنواع الأخرى، فهو من أبسط التصميمات وأكثرها خفة الوزن.يُستخدم هذا القابس بشكل شائع للأجهزة منخفضة الطاقة مثل شواحن الهواتف والأجهزة الإلكترونية الصغيرة.استخدامه على نطاق واسع يجعله معيارًا للإلكترونيات الاستهلاكية الأساسية.إن بساطة النوع A تجعله فعالاً من حيث التكلفة وسهل التصنيع.

• النوع ب - النوع B يشبه النوع A ولكنه يتضمن دبوس تأريض مستدير إضافي.ويستخدم على نطاق واسع في أمريكا الشمالية وأجزاء من أمريكا الوسطى.بالمقارنة مع النوع A، فهو يوفر أمانًا محسنًا بسبب ميزة التأريض.يُستخدم هذا القابس بشكل شائع للأجهزة التي تتطلب معايير أمان أعلى.من المهم في البيئات التي تكون فيها الحماية الكهربائية ضرورية.يعد النوع B خيارًا قياسيًا لكل من التطبيقات السكنية والتجارية.

• النوع ج - النوع C عبارة عن قابس ذو طرفين دائريين يُعرف باسم Europlug.ويستخدم على نطاق واسع في جميع أنحاء أوروبا وآسيا وأمريكا الجنوبية.بالمقارنة مع النوع A وB، فهو أكثر توافقًا عالميًا مع العديد من أنواع المقابس.يُستخدم هذا القابس عادةً للأجهزة منخفضة الطاقة مثل أجهزة الشحن والأجهزة الصغيرة.يتيح تصميمه المدمج سهولة الاستخدام في مناطق متعددة.يلعب النوع C دورًا مهمًا في السفر الدولي نظرًا لتوافقه الواسع.

• النوع د - النوع D عبارة عن قابس ثلاثي الأطراف تم ترتيبه بنمط مثلث.يتم استخدامه بشكل رئيسي في الهند ونيبال وبعض الدول الأفريقية.بالمقارنة مع النوع C، فهو يدعم الأجهزة التي تتطلب اتصالاً أكثر استقرارًا.يُستخدم هذا القابس بشكل شائع في المناطق ذات المعايير الكهربائية الأقدم.تصميمه يسمح له بالتعامل مع متطلبات الطاقة المعتدلة.يظل النوع D مهمًا في الحفاظ على التوافق داخل بنيته التحتية الإقليمية.

• النوع ه - النوع E عبارة عن قابس ذو طرفين دائريين مزود بفتحة لدبوس التأريض في المقبس.ويستخدم عادة في فرنسا وبلجيكا وبولندا.بالمقارنة مع النوع C، فهو يتضمن آلية تأريض لمزيد من الأمان.يستخدم هذا القابس للأجهزة ذات الطاقة المنخفضة والمتوسطة.من المهم الحفاظ على التوصيلات الكهربائية الآمنة في الأنظمة الأوروبية.غالبًا ما يكون النوع E متوافقًا مع مآخذ التوصيل من النوع F.

• النوع ف - النوع F، المعروف أيضًا باسم قابس Schuko، يتميز بدبوسين دائريين مع مشابك تأريض.ويستخدم على نطاق واسع في ألمانيا وإسبانيا والعديد من الدول الأوروبية.بالمقارنة مع النوع E، فإنه يستخدم التأريض الجانبي بدلاً من الدبوس.يستخدم هذا القابس بشكل شائع للأجهزة ذات الطاقة العالية.يوفر تصميمه القوي اتصالاً آمنًا ومستقرًا.النوع F مطلوب في الأنظمة الكهربائية الأوروبية الحديثة.

• اكتب ز - النوع G عبارة عن قابس ثلاثي الأطراف مع دبابيس مستطيلة مرتبة في تخطيط مثلث.يتم استخدامه في المملكة المتحدة وأيرلندا والعديد من الدول الآسيوية.بالمقارنة مع الأنواع الأخرى، فهي تتمتع بهيكل أكثر قوة وأكبر.يُستخدم هذا القابس بشكل شائع في كل من المعدات المنزلية والمكتبية.من المهم ضمان اتصال ثابت ومستقر.النوع G معروف على نطاق واسع بمتانته.

• النوع ح - النوع H عبارة عن قابس ثلاثي الأطراف مع دبابيس مرتبة في شكل مثلث فريد من نوعه.يتم استخدامه بشكل أساسي في إسرائيل والمناطق المجاورة.بالمقارنة مع النوع C، فهو يتميز بتصميم مميز يحد من التوافق.يستخدم هذا القابس في كل من الإعدادات السكنية والتجارية.إنه يضمن الاتصال المناسب ضمن نظامه الإقليمي المحدد.النوع H مهم للحفاظ على السلامة الكهربائية الموحدة في منطقته.

• النوع الأول - النوع الأول عبارة عن قابس مزود بدبوسين بزاوية مسطحة وأحيانًا دبوس تأريض.يتم استخدامه بشكل شائع في أستراليا ونيوزيلندا وChina.بالمقارنة مع النوع A، يوفر التصميم ذو الزاوية ملاءمة أكثر أمانًا.يستخدم هذا القابس في مجموعة واسعة من الأجهزة الكهربائية.وهو يدعم كل من التطبيقات المنزلية والصناعية.النوع الأول جيد في المناطق ذات البنية التحتية الكهربائية الحديثة.

• اكتب ي - النوع J عبارة عن قابس ثلاثي الأطراف مزود بدبابيس مستديرة، بما في ذلك دبوس التأريض.يتم استخدامه بشكل رئيسي في سويسرا وليختنشتاين.بالمقارنة مع النوع C، فهو يوفر أرضية إضافية للسلامة.يُستخدم هذا القابس بشكل شائع في كل من المنازل والمكاتب.يضمن توصيلات كهربائية مستقرة وآمنة.النوع J مهم للحفاظ على معايير السلامة العالية في منطقته.

• اكتب ك - النوع K عبارة عن قابس ثلاثي الأطراف مع دبابيس مستديرة ودبوس تأريض.يتم استخدامه في المقام الأول في الدنمارك وجرينلاند.بالمقارنة مع النوع F، فهو يتميز بتكوين تأريض مختلف قليلاً.يستخدم هذا القابس لكل من الأجهزة السكنية والتجارية.إنه يضمن التوافق داخل النظام الكهربائي الدنماركي.النوع K مهم للحفاظ على المعايير الكهربائية المحلية.

• اكتب لام - النوع L عبارة عن قابس ثلاثي الأطراف مرتب في خط مستقيم.يتم استخدامه بشكل رئيسي في إيطاليا وبعض أجزاء شمال أفريقيا.بالمقارنة مع النوع C، فهو يدعم التطبيقات الحالية الأعلى.يستخدم هذا القابس في كل من الأجهزة الإلكترونية الصغيرة والأجهزة الكبيرة.يوفر اتصالاً مستقرًا ومتسقًا.يعد النوع L مهمًا للنظام الكهربائي الموحد في إيطاليا.

• اكتب م - النوع M هو نسخة أكبر من النوع D بثلاثة دبابيس مستديرة.يتم استخدامه في جنوب أفريقيا وبعض الدول المجاورة.بالمقارنة مع النوع D، فهو مصمم لتطبيقات الطاقة الأعلى.يُستخدم هذا القابس بشكل شائع في الأجهزة الثقيلة.حجمها الأكبر يسمح لها بالتعامل مع المزيد من الأحمال الكهربائية.النوع M مهم للبيئات الصناعية وعالية الطاقة.

• اكتب ن - النوع N عبارة عن قابس ثلاثي الأطراف قياسي في البرازيل وجنوب أفريقيا.وهي مصممة لتحسين السلامة والتوافق.بالمقارنة مع النوع C، فهو يتضمن التأريض لمزيد من الحماية.يستخدم هذا القابس في كل من الأجهزة السكنية والتجارية.وهو يدعم المعايير الكهربائية الحديثة في مناطقه.يلعب النوع N دورًا مهمًا في أنظمة البنية التحتية الأحدث.

• النوع O - النوع O عبارة عن قابس ثلاثي الأطراف يستخدم بشكل رئيسي في تايلاند.وهو مصمم لدعم الأنظمة الكهربائية الحديثة في المنطقة.بالمقارنة مع أنواع المقابس القديمة، فهو يوفر ميزات أمان محسنة.يستخدم هذا القابس في كل من التطبيقات المنزلية والتجارية.ويضمن التوافق مع المعايير الكهربائية المحلية.يعد النوع O مهمًا لدعم أنظمة الطاقة الموحدة في تايلاند.

الجهد والتردد لمقابس إدخال التيار المتردد

تم تصميم محولات الطاقة عادةً للعمل ضمن نطاق واسع من جهد الإدخال، عادةً من 100 فولت إلى 240 فولت تيار متردد.تسمح هذه المرونة باستخدام الأجهزة في بلدان مختلفة دون الحاجة إلى مصادر طاقة منفصلة.يضبط المحول تلقائيًا على الجهد الوارد للحفاظ على أداء مستقر.وهذه الميزة مهمة بشكل خاص للإلكترونيات الحديثة المستخدمة في الأسواق العالمية.يساعد دعم الجهد الكهربي الواسع على منع الضرر الناتج عن عدم تطابق الجهد الكهربي.كما أنه يحسن من راحة استخدام الأجهزة أثناء السفر.

بالإضافة إلى الجهد الكهربي، تعمل طاقة إدخال التيار المتردد أيضًا بترددات قياسية تبلغ 50 هرتز أو 60 هرتز.تمثل قيم التردد هذه عدد المرات التي يتناوب فيها التيار الكهربائي في الثانية.تم تصميم محولات الطاقة للتعامل مع كلا الترددين بكفاءة دون التأثير على أداء الإخراج.وهذا يضمن التشغيل المتسق بغض النظر عن المعايير الكهربائية الإقليمية.يؤدي دعم كلا النوعين من الترددات إلى تعزيز التوافق عبر أنظمة الطاقة المختلفة.ونتيجة لذلك، تم تصميم معظم المحولات الحديثة لظروف الإدخال العامة.

مقابس التيار المتردد ثنائية الشق مقابل ثلاثية الشق

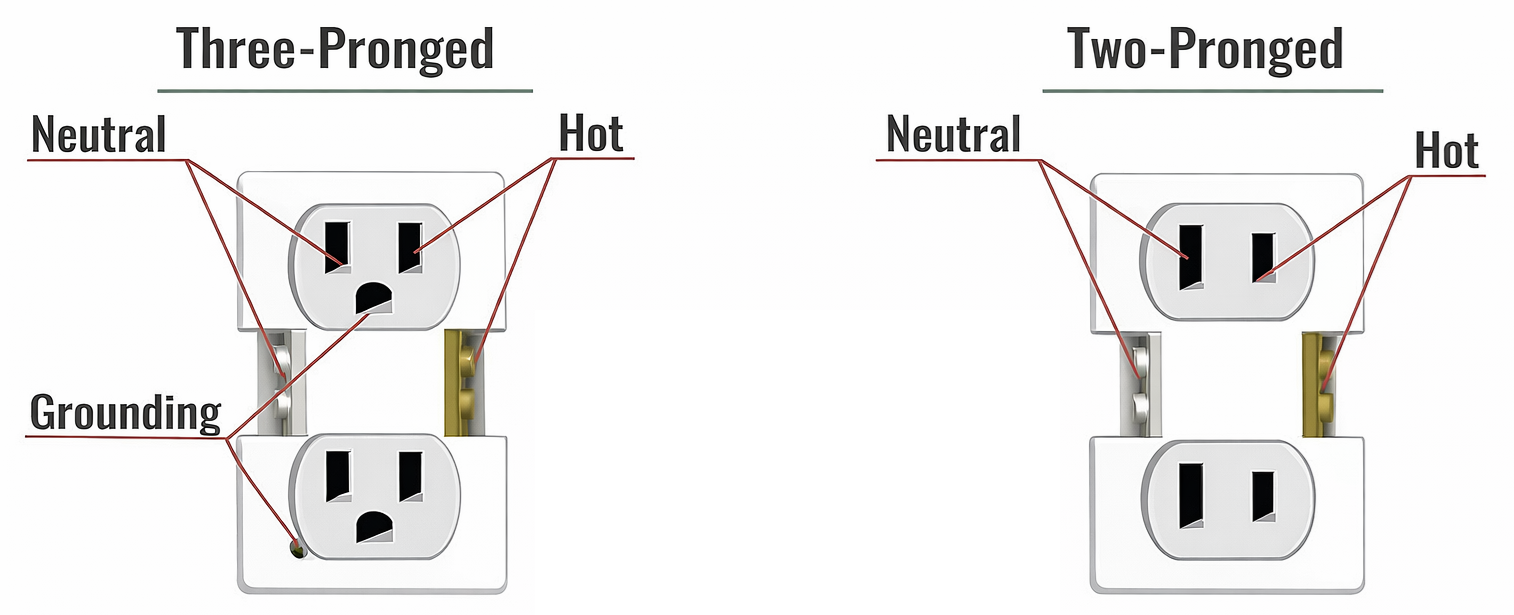

الشكل 3. هيكل التوصيل ثنائي الشق مقابل ثلاثي الشق

تتكون المقابس ذات الشقين من موصلين كهربائيين يتصلان بالأسلاك الحية والمحايدة لمصدر الطاقة.يتم استخدامها بشكل شائع في الأجهزة التي لا تتطلب التأريض للتشغيل الآمن.هذه المقابس خفيفة الوزن وبسيطة التصميم، مما يجعلها مناسبة للإلكترونيات الصغيرة.غالبًا ما توجد في أجهزة الشحن والمصابيح والأجهزة منخفضة الطاقة.تُستخدم المقابس ذات الشقين على نطاق واسع بسبب هيكلها المدمج.ومع ذلك، فهي توفر الحماية الأساسية ولا تتضمن أسسًا إضافية للسلامة.

تشتمل المقابس ثلاثية الشوكات على دبوس إضافي مخصص للتأريض، مما يعزز السلامة الكهربائية.يساعد هذا الاتصال الأرضي على منع حدوث صدمة كهربائية عن طريق توجيه التيار الزائد بأمان إلى الأرض.تُستخدم هذه المقابس عادةً في الأجهزة ذات متطلبات الطاقة الأعلى أو العبوات المعدنية.أنها توفر حماية محسنة ضد الأعطال الكهربائية والدوائر القصيرة.توجد المقابس ثلاثية الشقوق بشكل شائع في الأجهزة مثل أجهزة الكمبيوتر والثلاجات والمعدات الصناعية.يضمن تصميمها تشغيلًا أكثر أمانًا في البيئات الكهربائية الصعبة.

مقابس التيار المتردد الثابتة والقابلة للتبديل

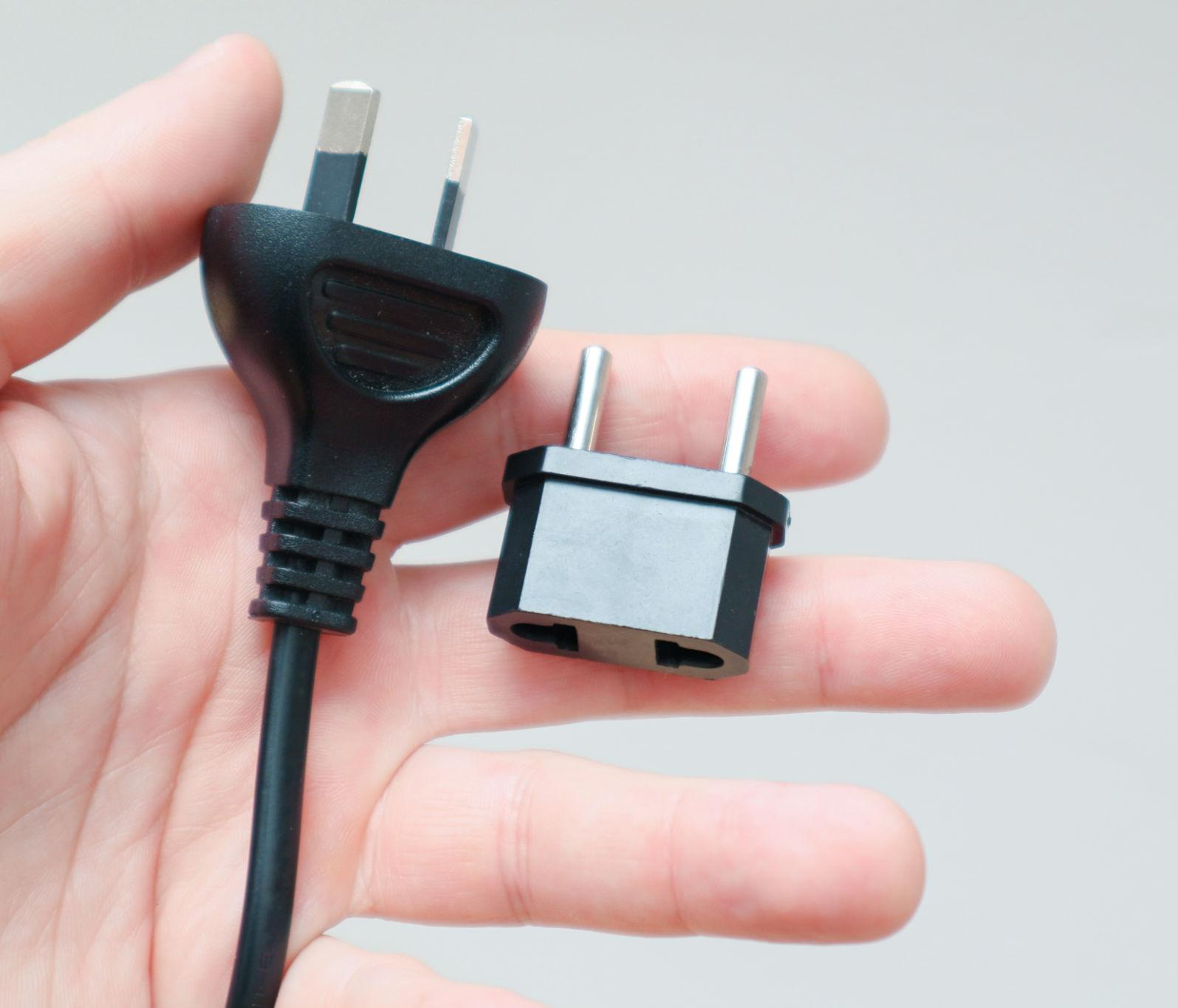

الشكل 4. تصميم القابس الثابت مقابل تصميم القابس القابل للتبديل

يتم توصيل قوابس التيار المتردد الثابتة بمحول الطاقة بشكل دائم ولا يمكن إزالتها أو استبدالها.يوفر هذا التصميم اتصالاً مستقرًا ودائمًا للاستخدام اليومي.يتم استخدامه بشكل شائع في المحولات المصممة لمنطقة أو بلد معين.المقابس الثابتة بسيطة وتقلل من خطر التوصيلات الفضفاضة.غالبًا ما يتم تفضيلها للأجهزة الثابتة التي لا يتم نقلها بشكل متكرر.يضمن هذا التصميم أداءً ثابتًا دون الحاجة إلى مكونات إضافية.

من ناحية أخرى، تسمح مقابس التيار المتردد القابلة للتبديل بتبديل رؤوس المقابس المختلفة حسب المنطقة.وهذا يجعلها مفيدة للغاية للسفر والتطبيقات الدولية.يمكنك بسهولة توصيل نوع القابس المناسب لمختلف البلدان.هذه المرونة تلغي الحاجة إلى محولات متعددة.تُستخدم الأنظمة القابلة للتبديل بشكل شائع في محولات الطاقة العالمية.أنها توفر الراحة مع الحفاظ على التوافق عبر المعايير الكهربائية المختلفة.

ما هي موصلات إخراج العاصمة؟

موصلات إخراج التيار المستمر هي المكونات التي توفر طاقة التيار المباشر المنظم (DC) من محول الطاقة إلى جهاز إلكتروني.إنها بمثابة نقطة الاتصال النهائية بين مصدر الطاقة والجهاز الذي يتم تشغيله.تضمن هذه الموصلات نقل الطاقة الكهربائية المحولة بكفاءة وموثوقية.وتتمثل وظيفتها الأساسية في توفير مخرجات مستقرة تتوافق مع متطلبات الطاقة للجهاز.تعتبر موصلات إخراج التيار المستمر مهمة لتشغيل الأجهزة الإلكترونية الحديثة مثل أجهزة الكمبيوتر المحمولة وأجهزة التوجيه والأجهزة المحمولة.وهي مصممة للحفاظ على اتصال آمن ومتسق أثناء التشغيل.تدعم هذه الموصلات أيضًا التشغيل الآمن عن طريق منع انقطاع الاتصال العرضي.تصميمها يسمح لها بالتناسب بشكل آمن مع منافذ إدخال الجهاز.بدون موصلات إخراج التيار المستمر، لن تتمكن محولات الطاقة من توفير طاقة قابلة للاستخدام للأجهزة.

الأنواع الشائعة لموصلات التيار المستمر

موصلات برميل

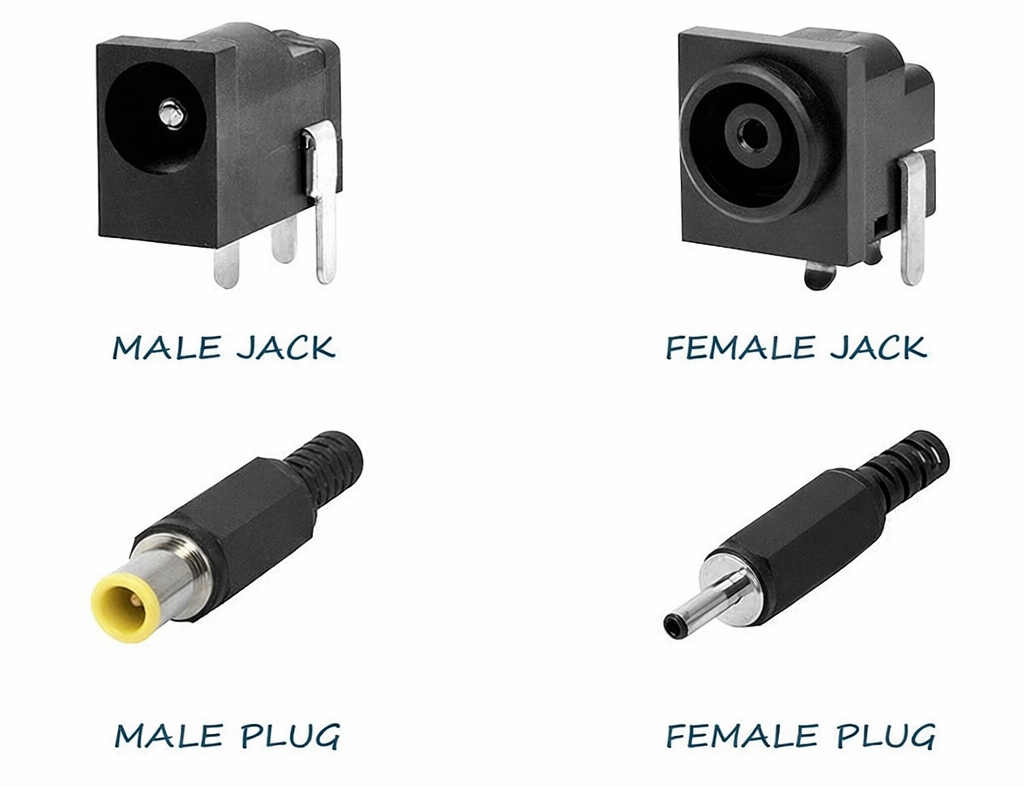

الشكل 5. أنواع الموصلات الأسطوانية

الموصلات الأسطوانية هي موصلات طاقة أسطوانية شائعة الاستخدام في تطبيقات طاقة التيار المستمر.وهي تتكون من غلاف خارجي مجوف ودبوس داخلي يحمل التيار الكهربائي.تُستخدم هذه الموصلات على نطاق واسع في أجهزة مثل أجهزة التوجيه وأنظمة الدوائر التلفزيونية المغلقة والإلكترونيات الصغيرة.يتيح هيكلها البسيط سهولة الاتصال وفصل الاتصال أثناء الاستخدام.تُعرف الموصلات الأسطوانية بموثوقيتها وأدائها المتسق.وهي مصممة لتوفير نقل مستقر للطاقة مع الحد الأدنى من فقدان الإشارة.وكما هو موضح في الشكل، فهي متوفرة في كل من تكوينات الذكور والإناث للاتصالات الآمنة.

موصلات الدين

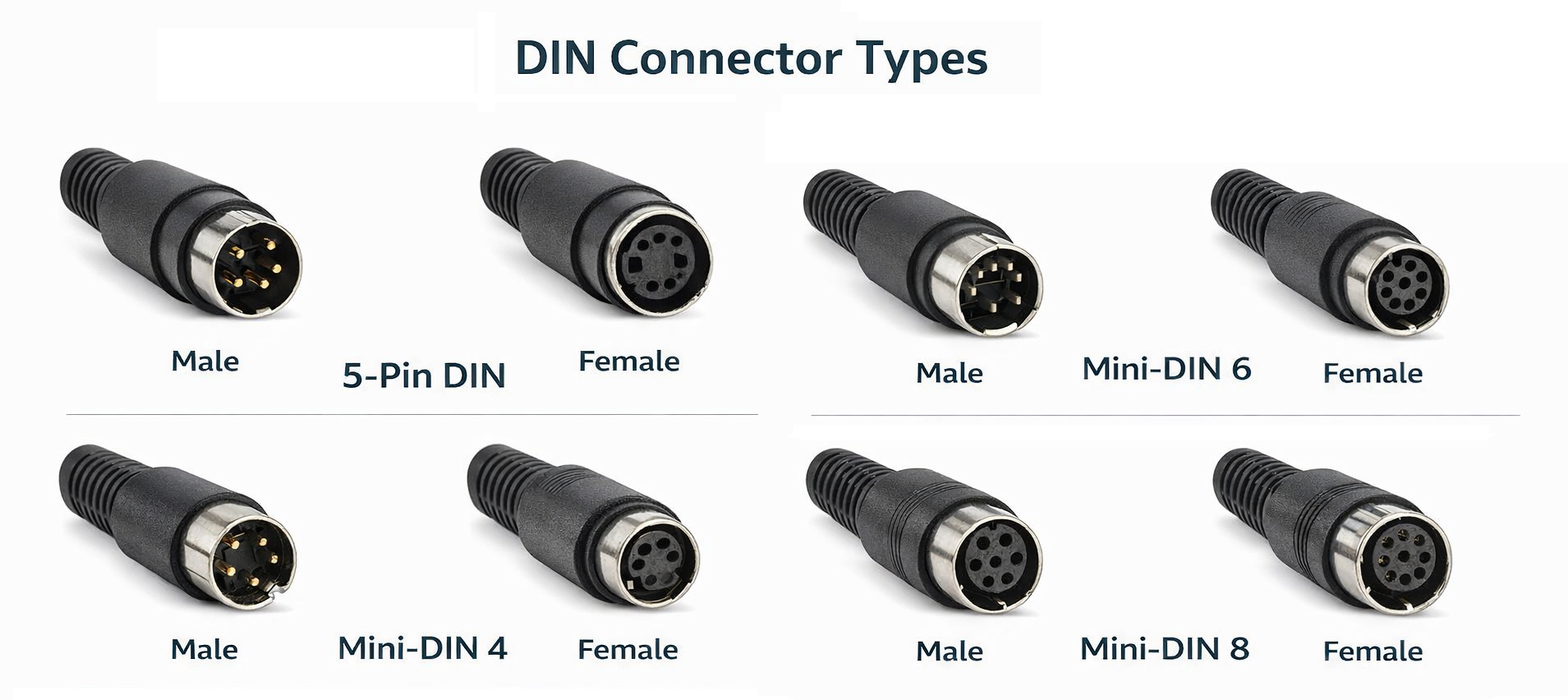

الشكل 6. أنواع موصلات DIN

موصلات DIN عبارة عن موصلات دائرية ذات دبابيس متعددة مرتبة بنمط موحد.وهي تستخدم عادة في المعدات الإلكترونية المتخصصة والأنظمة القديمة.تدعم هذه الموصلات اتصالات متعددة للإشارة أو الطاقة ضمن واجهة واحدة.تشتهر موصلات DIN بآلية القفل الآمنة ومحاذاة الدبوس الدقيقة.غالبًا ما يتم استخدامها في المعدات الصوتية والأنظمة الصناعية وأجهزة الاتصالات.ويضمن تصميمها اتصالات مستقرة ومنظمة.يوضح الشكل تكوينات الدبوس المختلفة المستخدمة في أنواع موصلات DIN المختلفة.

موصلات يو اس بي

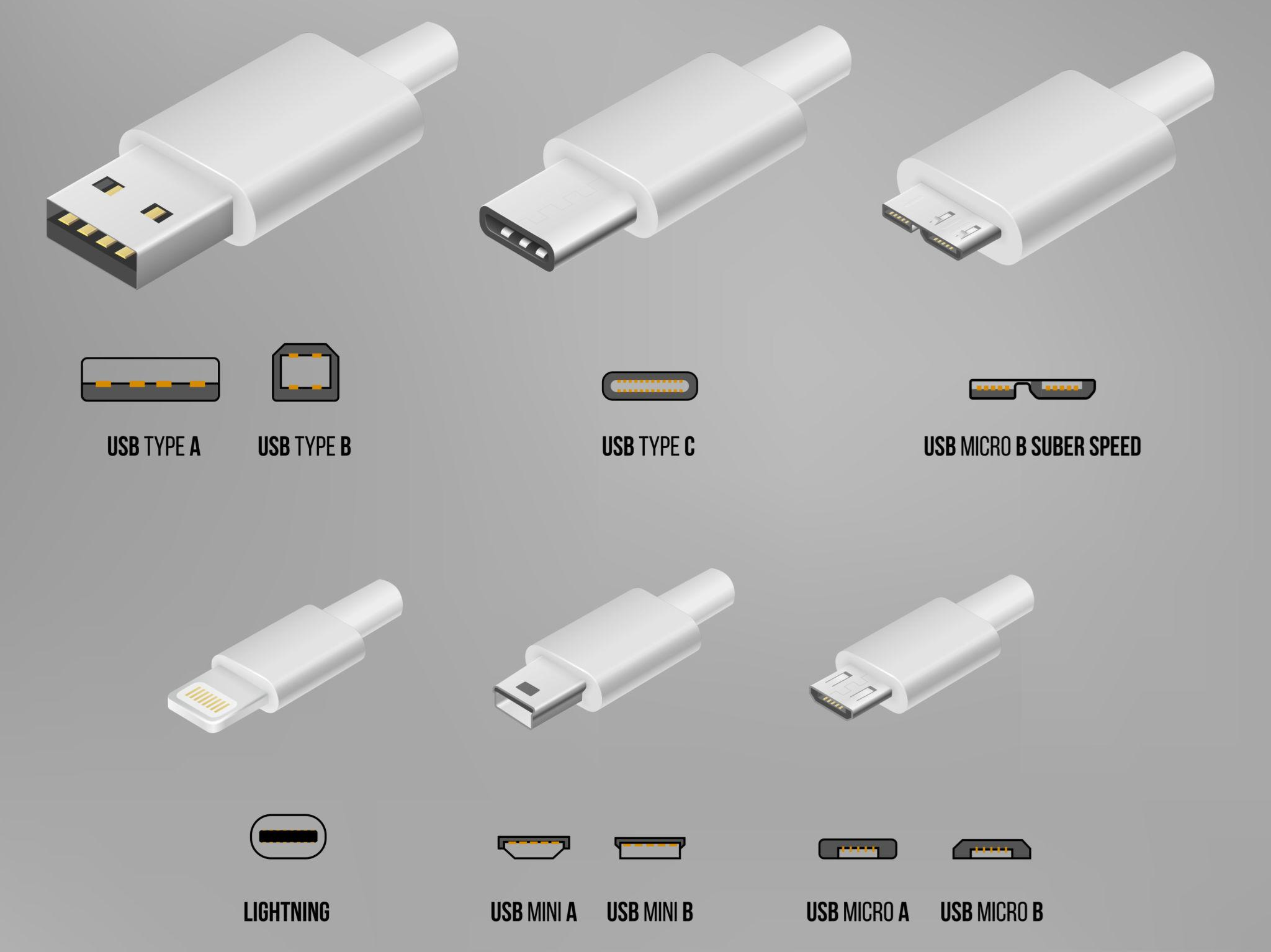

الشكل 7. أنواع موصلات USB

موصلات USB هي واجهات موحدة تستخدم لتوصيل الطاقة ونقل البيانات في الإلكترونيات الحديثة.يتم استخدامها على نطاق واسع في الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة المحمولة الأخرى.تم تصميم هذه الموصلات لسهولة الاستخدام والتوافق العالمي.تدعم موصلات USB نقل الطاقة بكفاءة عبر مجموعة واسعة من الأجهزة.يسمح تصميمها بالتوصيل والفصل المتكرر دون حدوث ضرر.لقد أصبحت النوع الأكثر شيوعًا لموصلات التيار المستمر في الإلكترونيات.كما هو موضح في الشكل، يتم استخدام تنسيقات USB مختلفة اعتمادًا على الجهاز والتطبيق.

الاختلافات بين مدخلات التيار المتردد ومقابس إخراج التيار المستمر

الجانب	مقابس إدخال التيار المتردد	إخراج العاصمة موصلات
الوظيفة الأساسية	ارسم الكهربائية الطاقة من منافذ الحائط	تسليم تحويل الطاقة إلى الأجهزة الإلكترونية
النوع الكهربائي	بالتناوب الإدخال الحالي (التيار المتردد).	التيار المباشر (العاصمة) الإخراج
الموقع في النظام	نقطة الدخول محول الطاقة	نقطة الخروج من محول الطاقة
حالة الطاقة	غير منظم الكهرباء الواردة	ينظم و استقرار الناتج
أساس قياسي	تم تعريفه بواسطة المعايير الكهربائية الإقليمية	تم تعريفه بواسطة متطلبات تصميم الجهاز
التشغيل البيئة	المنزلية أو مآخذ الحائط الصناعية	الكترونية منافذ إدخال الجهاز
التوافق النطاق	يقتصر على منافذ خاصة بكل بلد	متطابقة مع واجهات جهاز معين
الهيكلية هدف التصميم	شركة وآمنة الاتصال بمصدر التيار الكهربائي	دقيقة و اتصال مستقر بالأجهزة
التعامل مع السلامة	مصممة ل إدارة مدخلات الجهد العالي	مصممة ل الحفاظ على إخراج آمن للجهد المنخفض
اتجاه تدفق الطاقة	من الخارج المصدر إلى محول	من محول إلى جهاز النهاية
نموذجي التطبيق	التشغيل محولات من البنية التحتية	توريد الطاقة إلى الإلكترونيات
اتصال واجهة	تم إدخال القابس في المقبس	موصل تم إدخاله في منفذ الجهاز
المرونة	مقيد بواسطة تنسيق المكونات الإقليمية	قابلة للتكيف عبر أنواع الأجهزة المختلفة
جسدية التكامل	مدمج أو رؤوس توصيل قابلة للفصل	تعلق على كابل الإخراج أو طرف المحول
دور النظام	جزء من السلطة البنية التحتية للمدخلات	جزء من توصيل الطاقة على مستوى الجهاز

تطبيقات موصلات محول الطاقة المختلفة

1. الالكترونيات الاستهلاكية

تُستخدم موصلات الطاقة على نطاق واسع في أجهزة مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة والأجهزة اللوحية.إنها تضمن الشحن المستقر وتوصيل الطاقة بكفاءة للاستخدام اليومي.تدعم هذه الموصلات أنماط الحياة الحديثة التي تعتمد بشكل كبير على الأجهزة الإلكترونية المحمولة.تؤثر موثوقيتها بشكل مباشر على أداء الجهاز وتجربته.

2. معدات الشبكات

تعتمد أجهزة التوجيه وأجهزة المودم والمحولات على موصلات التيار المباشر للتشغيل المستمر.تعتبر اتصالات الطاقة المستقرة مهمة للحفاظ على الاتصال بالإنترنت دون انقطاع.تدعم هذه الموصلات ساعات التشغيل الطويلة دون فشل.تعتبر متانتها مهمة لكل من الشبكات المنزلية والمكتبية.

3. المعدات الصناعية

تستخدم الآلات الصناعية موصلات متخصصة لتوصيل الطاقة بشكل ثابت وآمن.تم تصميم هذه الموصلات للتعامل مع البيئات الصعبة والاستخدام المستمر.أنها تضمن التشغيل الموثوق لأنظمة التشغيل الآلي ووحدات التحكم.أدائهم رائع في عمليات التصنيع والإنتاج.

4. أنظمة الصوت والفيديو

تُستخدم الموصلات في مكبرات الصوت ومكبرات الصوت وأجهزة الوسائط لتوفير طاقة مستقرة.فهي تساعد في الحفاظ على أداء ثابت في أنظمة الترفيه.اتصالات موثوقة تمنع الانقطاعات أثناء تشغيل الصوت أو الفيديو.تُستخدم هذه الموصلات لكل من الإعدادات المنزلية والمهنية.

5. الأجهزة الطبية

تعتمد المعدات الطبية على موصلات الطاقة الآمنة للتشغيل الآمن.تضمن هذه الموصلات الأداء المستمر لأجهزة الرعاية الصحية.الموثوقية مطلوبة لتجنب فشل النظام أثناء الاستخدام.إنهم يلعبون دورًا في الحفاظ على سلامة المرضى ودقة الجهاز.

6. أنظمة السيارات والمحمولة

تُستخدم موصلات الطاقة في إلكترونيات المركبات وأنظمة الطاقة المحمولة.وهي تدعم أجهزة مثل وحدات نظام تحديد المواقع العالمي (GPS) وكاميرات القياس وأجهزة الشحن المحمولة.يجب أن تتحمل هذه الموصلات الحركة والظروف المختلفة.ويضمن تصميمها توصيل طاقة ثابتًا في البيئات المتنقلة.

الاستنتاج

تضمن مقابس محول الطاقة نقل الطاقة بشكل موثوق عن طريق توصيل الأجهزة بمصادر الطاقة وتوفير النوع الصحيح من الكهرباء.تختلف مقابس إدخال التيار المتردد حسب المنطقة والتصميم، بينما توفر موصلات إخراج التيار المستمر طاقة ثابتة مناسبة لأجهزة معينة.تعمل الميزات مثل التوافق مع الجهد الكهربي والتأريض والتصميمات القابلة للتبديل على تحسين السلامة وسهولة الاستخدام.يساعد فهم هذه المكونات على ضمان الاختيار الصحيح والتوافق والتشغيل الفعال عبر التطبيقات المختلفة.
