سجل شريحة الكود (CS) في تجزئة ذاكرة وحدة المعالجة المركزية: دليل كامل

تقوم وحدة المعالجة المركزية بتنفيذ البرامج عن طريق الوصول إلى الإرشادات المخزنة في الذاكرة ، وجزء رئيسي من هذه العملية هو سجل قطاع الرمز (CS).هناك حاجة إلى سجل CS في وحدات المعالجة المركزية التي تستخدم نموذج ذاكرة مجزأة ، وخاصة في الأنظمة القديمة مثل بنية X86.تشرح هذه المقالة كيف يعمل سجل CS مع مؤشر التعليمات (IP) لإدارة الذاكرة ولماذا لا يزال فهم تجزئة الذاكرة أمرًا مهمًا اليوم.

كتالوج

ما هو سجل رمز (CS)؟

قطاع الكود (CS) هو سجل متخصص في وحدة المعالجة المركزية التي تحمل عنوان البداية (أو العنوان الأساسي) لقطاع الرمز في الذاكرة.قطاع الرمز عبارة عن منطقة ذاكرة مخصصة تحتوي على رمز قابل للتنفيذ للبرنامج.لذلك ، يشير سجل CS إلى الموقع في الذاكرة حيث يتم تخزين التعليمات الخاصة بالبرنامج ، مما يسمح لوحدة المعالجة المركزية باسترداد هذه التعليمات وتنفيذها.يصبح دور سجل CS أكثر وضوحًا عندما نعتبر علاقته مع سجل مهم آخر: مؤشر التعليمات (IP).بينما يحتفظ سجل CS بعنوان بداية قطاع الرمز ، فإن سجل IP يتتبع عنوان الإزاحة للتعليم التالي الذي سيتم تنفيذه في هذا القطاع.تشكل سجلات CS و IP معًا عنوانًا منطقيًا يسمح لوحدة المعالجة المركزية بتحديد الموقع الدقيق للتعليم التالي في الذاكرة.على سبيل المثال:

CS = العنوان الأساسي لقطاع التعليمات البرمجية

IP = عنوان الإزاحة للتعليم التالي

عند الجمع ، تقوم وحدة المعالجة المركزية بحساب العنوان المادي كما CS: IP للعثور على التعليمات التالية وتنفيذها.

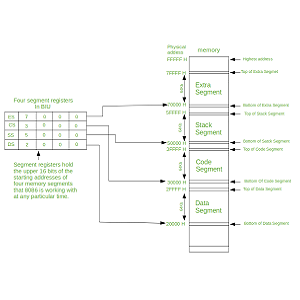

نموذج الذاكرة المجزأة

لفهم سبب وجود سجل CS ، يلزم فهم نموذج الذاكرة المجزأة ، والذي كان شائعًا في البنية القديمة مثل معالجات X86.في هذا النموذج ، تنقسم الذاكرة إلى شرائح ، كل منها يخدم غرضًا مختلفًا:

• مقطع الرمز (CS): المخازن القابلة للتنفيذ.

• قطاع البيانات (DS): يخزن المتغيرات والبيانات المستخدمة من قبل البرنامج.

• قطاع المكدس (SS): يدير مكالمات الوظائف والمتغيرات المحلية وتدفق التحكم.

• جزء إضافي (ES): يستخدم لتخزين البيانات الإضافي.

تم تصميم نموذج الذاكرة المجزأة لتوفير نهج منظم لإدارة الذاكرة ، مما يسهل تقسيم الذاكرة إلى مناطق مميزة للرمز والبيانات والمكدس.سمح هذا النهج وحدات المعالجة المركزية بإدارة الذاكرة بشكل أكثر كفاءة وتوفير حماية أفضل للذاكرة من خلال الحفاظ على أنواع مختلفة من البيانات في قطاعات منفصلة.في أنظمة الحوسبة المبكرة ، يمكن لوحدة المعالجة المركزية الوصول فقط إلى كمية محدودة من الذاكرة في وقت واحد.سمح نموذج الذاكرة المجزأة للمبرمجين بالعمل بكميات أكبر من الذاكرة عن طريق تقسيمها إلى أقسام أصغر وأكثر قابلية للإدارة.ساعد هذا التصميم أيضًا في تقليل حجم العناوين ، حيث أن سجلات القطاع يمكن أن تعقد العناوين الأساسية ، في حين أن الإزاحة (مثل IP) ستتم إضافة قيم أصغر إلى القاعدة.في حين أن المعالجات الحديثة تستخدم غالبًا نموذج ذاكرة مسطحة ، حيث يتم التعامل مع جميع الذاكرة كمساحة مستمرة واحدة ، إلا أن مبادئ التجزئة لا تزال تؤثر على تصميم وحدة المعالجة المركزية اليوم.في الواقع ، تواصل بعض الأنظمة الحديثة استخدام التجزئة لأغراض محددة مثل حماية الذاكرة والمحاكاة الافتراضية.

العلاقة بين سجلات CS و IP

في وحدة المعالجة المركزية للكمبيوتر (CPU) ، فإن العلاقة بين سجل CS (رمز) وسجل IP (مؤشر التعليمات) مهم لعملية جلب التعليمات وتنفيذها.معًا ، يحدد هذان السجلين موقع التعليمات التالية في الذاكرة وتأكد من أن وحدة المعالجة المركزية تعرف بالضبط ما الذي يجب تنفيذه في كل خطوة من تدفق البرنامج.

يحتفظ سجل CS بعنوان بدء شريحة محددة في الذاكرة حيث يوجد الرمز القابل للتنفيذ.هذا العنوان المستند إلى القطاع مطلوب في بنيات الذاكرة المجزأة ، مما يسمح لوحدة المعالجة المركزية بتقسيم الذاكرة إلى أقسام منطقية لأنواع مختلفة من البيانات ، مثل قطاعات الكود والمكدس وبيانات.من ناحية أخرى ، يعمل سجل IP بمثابة مؤشر يتتبع التعليمات التالية لتنفيذها ضمن قطاع الكود الحالي.يحتوي سجل IP على قيمة الإزاحة ، والتي تشير إلى مدى بقاء نقطة انطلاق قطاع الرمز. توجد التعليمات التالية.

في الممارسة العملية ، تعمل هذه العلاقة على النحو التالي: تقرأ وحدة المعالجة المركزية لأول مرة العنوان المخزن في سجل CS لتحديد نقطة انطلاق قطاع الرمز في الذاكرة.بعد ذلك ، يستخدم القيمة المخزنة في سجل IP لحساب الموقع الدقيق للتعليم التالي عن طريق إضافة إزاحة IP إلى العنوان الأساسي الذي يوفره سجل CS.إن مزيج من هاتين القيمتين ، العنوان الأساسي من سجل CS والإزاحة من سجل IP ، يعطي عنوان الذاكرة الفعلية حيث يتم تخزين التعليمات التالية.

بمجرد حساب العنوان الفعلي ، تقوم وحدة المعالجة المركزية باسترداد التعليمات من الذاكرة ، وتفكيكها ، وتنفيذها.بعد التنفيذ ، يتم تحديث سجل IP للإشارة إلى التعليمات التالية بالتسلسل ، وتكرار العملية.هذه الدورة المستمرة من الجلب ، فك التشفير ، وتنفيذ التعليمات هي الآلية الأساسية التي تنفذ بها وحدة المعالجة المركزية برامج.تعمل سجلات CS و IP معًا لضمان أن وحدة المعالجة المركزية تعرف بالضبط أين تبحث في الذاكرة للعثور على التعليمات التالية التي يجب تنفيذها.هذه العلاقة جيدة للحفاظ على تدفق التنفيذ الصحيح للبرامج ، وخاصة في الأنظمة التي تحتوي على بنية ذاكرة مجزأة.

لماذا يسجل CS الأمور في البرمجة؟

يعد سجل CS رائعًا في البرمجة منخفضة المستوى وتطوير الأنظمة ، وخاصة في البيئات التي تعتمد على نماذج الذاكرة المجزأة.إنه يحدد حدود قطاع الكود ، حيث يتم تخزين التعليمات القابلة للتنفيذ ، وتساعد على ضمان تشغيل البرامج ضمن مساحة الذاكرة المخصصة لها.هناك حاجة إلى إدارة هذه الحدود بشكل صحيح لتجنب الأخطاء والحفاظ على استقرار النظام.إحدى القضايا المشتركة مع سيء إدارة القطاع هي انتهاكات الوصول.تحدث هذه عندما يحاول برنامج ما الذاكرة خارج قطاع الكود المعين ، مما يؤدي إلى تعطل أو سلوك غير متوقع.على سبيل المثال ، إذا تجاوز البرنامج حجم قطاع الكود ، فقد يكتب فوق الذاكرة المجاورة ، مما يؤدي إلى بيانات تالفة أو أداء خاطئ.

خطر آخر هو سلوك البرنامج غير المتوقع بسبب الاستخدام غير السليم لسجل CS.عندما تنفذ وحدة المعالجة المركزية إرشادات من مناطق الذاكرة غير المقصودة ، قد يتصرف النظام بشكل غير متوقع أو يعطل تمامًا.كانت هذه مشكلة متكررة في الأنظمة القديمة التي استخدمت الذاكرة المجزأة ، مثل بنيات X86 المبكرة ، حيث اضطر المبرمجون إلى إدارة سجلات مثل CS و DS (قطاع البيانات) و SS (STACTER).على الرغم من أن الأنظمة الحديثة تستخدم غالبًا نماذج الذاكرة المسطحة ، إلا أن فهم سجل CS يظل مهمًا لك العمل في الأنظمة المدمجة أو تصميم نظام التشغيل أو غيرها من المجالات التي تتطلب التحكم المباشر في الذاكرة.في هذه المجالات ، تضمن الإدارة الفعالة لحدود الذاكرة موثوقية النظام ، وتمنع فساد البيانات ، وتجنب الأخطاء التي يصعب تشخيصها.بالنسبة للمبرمجين ذوي المستوى المنخفض ، يعد إتقان سجل CS جزءًا رئيسيًا من بناء برامج مستقرة وفعالة.
