دليل كامل إلى Triacs: مبدأ العمل ، والأنواع (BT136 و BT139) ، والتطبيقات ، والمقارنات

هذا الدليل يدور حول Triacs ، وهي أجزاء إلكترونية خاصة تستخدم للتحكم في طاقة التيار المتردد مثل الكهرباء التي تأتي من مأخذ الجدار.على عكس المفاتيح الأخرى التي تسمح فقط لتدفق الكهرباء في اتجاه واحد ، يمكن أن يسمح Triac بتدفق كلا الاتجاهين ، مما يجعلها مثالية للتحكم في الأشياء التي تعمل على طاقة التيار المتردد.في هذه المقالة ، ستتعلم ماهية ترياك ، وكيف يعمل ، وما الذي يجعله مختلفًا عن أجزاء مماثلة أخرى مثل SCRS و Diacs.كما يفسر نوعين مشتركين ، BT136 و BT139 ، ويوضح أين وكيف يتم استخدامهما في أجهزة مختلفة.سواء كنت تقوم ببناء مشروع صغير أو تصميم شيء ما للعمل ، فإن هذا الدليل يساعدك على فهم Triacs بطريقة بسيطة.

كتالوج

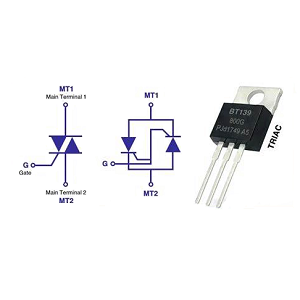

ما هو ترياك؟

أ ترياك (Triode للتيار المتناوب) هو جهاز أشباه الموصلات يستخدم للتحكم في الطاقة في دوائر AC (التيار بالتناوب).على عكس MOSFETS أو IGBTS ، والتي تستخدم في المقام الأول في أنظمة التيار المستمر وتسمح بالتدفق الحالي في اتجاه واحد فقط ، يمكن أن يدير Triac في كلا الاتجاهين ، مما يجعله مثاليًا لتطبيقات AC.لديها ثلاثة أطراف: المحطة الرئيسية 1 (MT1) ، المحطة الرئيسية 2 (MT2) ، وبوابة.تتيح البوابة أن يتم تشغيل الجهاز إما بجهد إيجابي أو سلبي ، مما يتيح التبديل المرن بغض النظر عن قطبية AC.داخليًا ، تعمل وظائف ثلاثي مثل اثنين من الثايرستور (SCRS) في اتجاهين متعاكسين ، مما يقلل من الحاجة إلى مكونات إضافية في أنظمة التحكم ثنائية الاتجاه.

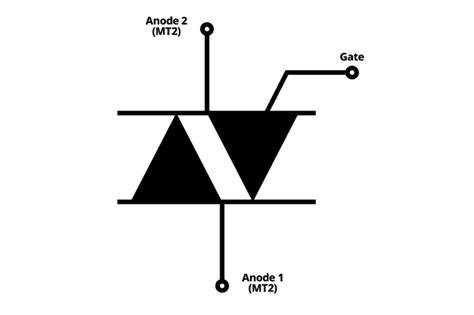

الشكل 2. رمز ترياك

رمز ثلاثي ، يمثل بصريا طبيعته ثنائية الاتجاه.إنه يتميز بسهمان معارضان داخل الرمز ، مما يشير إلى أن التيار يمكن أن يتدفق في كلا الاتجاهين بين MT1 و MT2.يتصل الخط الرأسي بمحطة البوابة ، مما يوضح وظيفة التحكم الخاصة به.يسمح هذا التصميم المدمج والفعال باستخدام TriAcs على نطاق واسع في تطبيقات مكافحة الطاقة AC مثل Dimmers للضوء ، وحدات التحكم في سرعة المحرك ، وأنظمة التدفئة ، ودارات تبديل AC المنزلية أو الصناعية الأخرى.

ما هو BT136 TRIAC؟

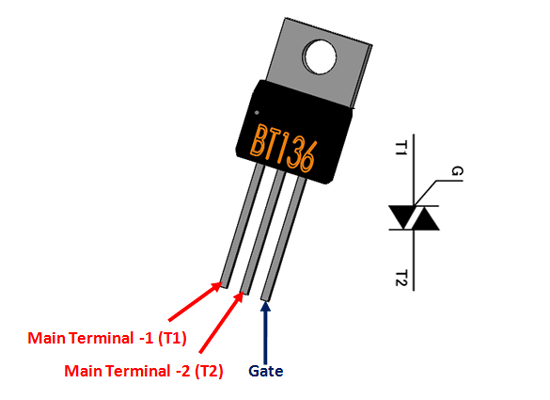

الشكل 3. BT136 TRIAC

يعد BT136 نموذجًا ثلاثيًا شهيرًا يستخدم في مهام تبديل AC المنزلية والصناعية.إنه يتميز ببوابة حساسة ، مما يعني أنه يمكن تشغيله بتيار صغير جدًا.هذا يجعلها مثالية للاستخدام مع الأجهزة ذات الطاقة المنخفضة مثل متحكمها و ICS المنطق.تم تصميم BT136 باستخدام تقنية التخميل المستوية ، مما يحسن موثوقيته على المدى الطويل ويجعلها أكثر مقاومة لطفرات الجهد.يمكن أن تعمل في جميع أرباع توصيل AC الأربعة ، بحيث تعمل بشكل جيد حتى لو تختلف قطبية إشارة البوابة.يدعم هذا triac الجهد العالي الحظر ، مناسب لأنظمة AC 230V.كما أن لديها تيارًا منخفضًا للاحتفاظ ، مما يساعد على إبقائه قيد التشغيل حتى في ظل ظروف التحميل المنخفض.هذه الميزات تجعل BT136 اختيارًا قويًا للتطبيقات مثل التحكم في سرعة المروحة ، وتعد الإضاءة ، وتنظيم درجة الحرارة في أنظمة التدفئة.

ميزات BT136

• يسمح متطلبات حالية البوابة المنخفضة بالتحكم المباشر من خلال متحكمها أو رقائق المنطق.

• حظر الجهد يحمي من ارتفاع الجهد في خطوط التيار المتردد.

• Low Holding التيار يضمن التوصيل الثابت أثناء الحمل المنخفض.

• يوفر التشغيل الأربع كوادرانت المرونة في تصميم دائرة محرك البوابة.

• التصميم المقطع المستوي يحسن الاستقرار والترويج الكهربائي مع مرور الوقت.

تطبيقات BT136

• خافتات الضوء التي تعدل سطوع المصباح عن طريق التحكم في توصيل التيار المتردد.

• منظمات سرعة المروحة في الأجهزة مثل مراوح السقف ومكيفات الهواء.

• وحدات التحكم عناصر التدفئة في أجهزة مثل الأفران الكهربائية وسخانات الماء.

• أنظمة المنازل الذكية التي تربط متحكمها بأحمال التيار المتردد عالية الجهد.

ما هو BT139 Triac؟

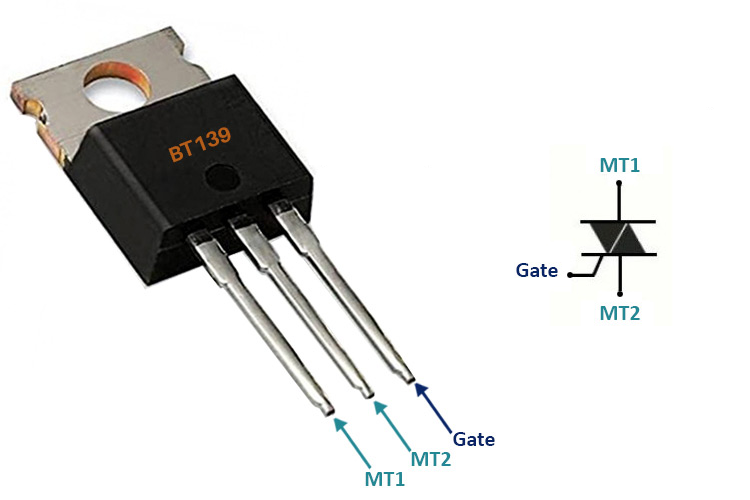

الشكل 4. BT139 TRIAC

BT139 هو ترياك أكثر قوة مصمم للتطبيقات الحالية العليا.يمكنه التعامل مع ما يصل إلى 9A ، مما يجعله مناسبًا لأحمال AC الثقيلة مثل المحركات الصناعية وأنظمة الإضاءة التجارية ووحدات التدفئة.مثل BT136 ، فإنه يدعم التوصيل ثنائي الاتجاه ويمكن تشغيله في جميع الأرباع الأربعة.إنه يحتوي على تصميم وعرة ويمكن أن يقاوم عابر الجهد العابرة عادة في البيئات الصناعية.هذا يجعلها خيارًا موثوقًا للظروف الصعبة.

ميزات BT139

• السعة الحالية العالية (حتى 9 أ) للتحكم في الأحمال الكبيرة أو الاستقرائية

• يتيح التشغيل الأربعة كوادرت تصميم الدائرة المرنة.

• حظر الجهد يتولى أنابيب التيار المتردد القياسي والظروف العابرة.

• بوابة حساسة متوافقة مع إشارات التحكم منخفض الطاقة.

• التخميل المستو يضمن المتانة على المدى الطويل والتسامح الجهد.

تطبيقات BT139

• مروحة صناعية أو التحكم في سرعة المضخة حيث يكون تيار بدء التشغيل مرتفعًا.

• تعتيم المرحلة التي يتم التحكم فيها لأنظمة الإضاءة التجارية.

• التحكم في التدفئة الدقة في أنظمة التكييف والأفران الصناعية.

• أنظمة الطاقة الذكية والتوقيتات القابلة للبرمجة في أتمتة واسعة النطاق.

• الأجهزة السكنية الراقية مثل الغسالات ومكيفات الهواء.

كيف يعمل ترياك؟

الشكل 5. مخطط العمل من Triac

TriAcs (Triode for Reghing Current) هي أجهزة أشباه الموصلات المصممة للتحكم في الطاقة في دوائر AC.يعد الجهاز هو اثنين من SCRs (مقومات السيليكون التي يتحكم فيها) متصلة بالتوازي العكسي مع محطة بوابة مشتركة ، مما يسمح له بالقيام في كلا الاتجاهين عند تشغيله.في الشكل 5 ، نرى رمز Triac إلى جانب دائرته المكافئة التي تصور اثنين من الثايرستور المتتاليين التي تسيطر عليها بوابة مشتركة.يتم تصنيف المحطات المحطات على أنها الأنود 1 (أو المحطة الرئيسية 1 - MT1) ، Anode 2 (أو MT2) ، والبوابة.يتم استخدام محطة البوابة لبدء التوصيل من خلال Triac ، مما يجعلها مثالية لتطبيقات تبديل طاقة التيار المتردد.

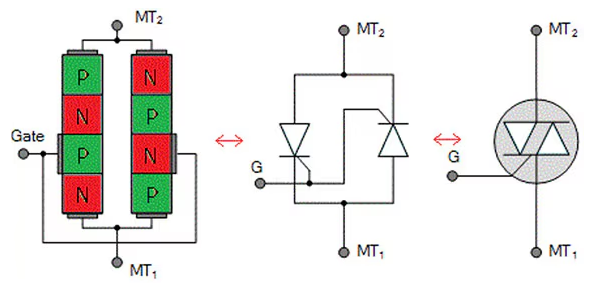

الشكل 6. البناء المادي ل triac (يسار) ، اثنين من تشبيه الترانزستور (الأوسط) ، رمز ترياك (يمين)

يتضمن الهيكل الداخلي ل triac ، كما هو مبين في الشكل 6 ، ترتيبًا معقدًا لطبقات P و N بالتناوب التي تشكل خمس مناطق أشباه الموصلات.هذه تسمح لـ Triac بالقيام في أي من الاتجاهين ، اعتمادًا على إشارة التشغيل.تمثل الصورة المركزية في الشكل 6 نموذج الدائرة المبسطة ، والصورة اليمنى هي تمثيلها الرمزي المستخدم في مخططات الدائرة.تتحكم إشارة البوابة في عملية الإغلاق للترانزستورات الداخلية ، مما يتيح التدفق الحالي بين MT1 و MT2.هذه الطبيعة ثنائية الاتجاه من Triacs تجعلها مفيدة في مفاتيح باهتة ، وعناصر التحكم في سرعة المحرك ، وتنظيم التدفئة حيث يتناوب اتجاه تيار التيار المتردد باستمرار.

السلوك الجهد ثلاثي الجهد

تنقسم خاصية التيار الجهد (V-I) من triac إلى أربعة أرباع ، استنادًا إلى قطبية الطرف الرئيسي MT2 فيما يتعلق بـ MT1 ، واستقطاب إشارة البوابة.هذا التقسيم مهم في فهم كيفية تصرف Triac في ظل ظروف التشغيل المختلفة ويحتاج إلى تصميم دوائر تتطلب التبديل المتحكم فيه.

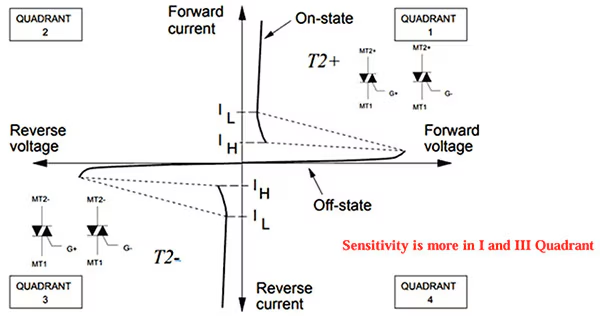

الشكل 7. الجهد مقابل الخصائص الحالية لثلاثي

ارجع إلى المنحنى المميز V-I في الرسم البياني أعلاه ، حيث:

• يمثل المحور الأفقي الجهد عبر MT1 و MT2.

• يمثل المحور العمودي التيار من خلال triac.

• تظهر النصف الإيجابي والسلبي لكل محور قدرة ترياك على إجراء في كلا الاتجاهين ، مما يجعلها مناسبة لتطبيقات التيار المتردد.

Quadrant I: MT2 موجب ، بوابة إيجابية (T2+)

يعتبر وضع التشغيل هذا الأكثر حساسية وفعالية لإطلاق ترياك.في الربع الأول ، كل من المحطة الرئيسية 2 (MT2) والبوابة إيجابية فيما يتعلق بالمحطة الرئيسية 1 (MT1).في ظل هذه الظروف ، يسهل تنشيط Triac.بسبب الحساسية العالية في هذا الربع ، لا يلزم سوى تيار بوابة صغير لبدء التوصيل.هذا يجعل الربع الرباعي مرغوبًا للغاية في تطبيقات التحكم ، وخاصة في التحكم في طاقة التيار المتردد ، حيث يمكن أن يقلل متطلبات محرك البوابة إلى الحد الأدنى من التعقيد والتكلفة.

يدخل Triac بسرعة "ON" أو إجراء الحالة في هذا الوضع ، مما يسمح للتيار بالتدفق بين MT2 و MT1.على هذا النحو ، يتم استخدام هذا الربع على نطاق واسع في دوائر التبديل العملية للتكييف والسيطرة على الطور ، مثل Dimmers للضوء ، وحدات التحكم في سرعة المحرك ، ومنظمات السخان.في التمثيلات الرسومية لخصائص ترياك التي تثير ، يظهر الربع الأول في القسم العلوي اليميني من المنحنى ، حيث تكون كل من استقطاب الجهد والبوابة الحالي إيجابية.

الربع الثاني: MT2 إيجابي ، بوابة سلبية

في هذا الربع العملي ، يتم الاحتفاظ بالمحطة الرئيسية 2 (MT2) في جهد إيجابي فيما يتعلق بالمحطة الرئيسية 1 (MT1) ، في حين أن محطة البوابة سلبية فيما يتعلق بـ MT1.لا يزال هذا التكوين يتيح تشغيل الجهاز مثل SCR أو Triac ، لكنه أقل حساسية بشكل ملحوظ مقارنة بالتشغيل في الربع الأول.

ترجع الحساسية المنخفضة إلى حقيقة أن البوابة الحالية تتدفق في الاتجاه المعاكس لتيار MT2.يؤدي هذا القطبية المتعارضة بين البوابة و MT2 إلى حقن أقل كفاءة من الناقلات في بنية الجهاز ، والتي بدورها تتطلب تيار بوابة أعلى لتحقيقه.وبالتالي ، هناك حاجة إلى مزيد من الجهد (من حيث محرك البوابة) لتشغيل الجهاز في هذا الوضع.

يتم توضيح طريقة التشغيل هذا في الربع العلوي اليسرى من منحنى V-I المميز.على الرغم من انخفاض الحساسية ، فإن التشغيل في الربع الثاني لا يزال قابلاً للتطبيق ويستخدم بشكل شائع في التطبيقات العملية ، وخاصة في تبديل التيار المتردد حيث يتم مواجهة كلا الاستقطاب.

الربع الثالث: MT2 سلبي ، بوابة سلبية (T2−)

في منطقة التشغيل هذه ، تكون كل من المحطة الرئيسية 2 (MT2) والبوابة في إمكانات سلبية بالنسبة إلى المحطة الرئيسية 1 (MT1).يشبه هذا الوضع وظيفيًا مع الربع الأول ، حيث يكون كلا المحطتين إيجابيتين ، ولكنه يعمل في القطبية المعاكسة.على الرغم من أن الحساسية في الربع III أقل قليلاً مما كانت عليه في الربع الأول ، إلا أنها لا تزال تعتبر وسيلة حساسة للتشغيل.لا تتطلب البوابة سوى تيارًا متواضعًا للتوصيل ، مما يجعل هذا الربع خيارًا قابلاً للتطبيقات للتطبيقات التي يتم فيها استخدام إشارات التحكم في الطاقة المنخفضة.

تعتبر عملية Quadrant III مفيدة في الأنظمة التي تتعامل مع إشارات الإدخال السلبية ، مثل تلك الموجودة في دوائر التحكم الحالية (AC) أو أنواع محددة من التبديل ثنائي الاتجاه حيث يختلف قطبية الإشارات ديناميكيًا.يتم تمثيل هذا الوضع بيانياً في الربع السفلي اليسرى من الرسم البياني المميز رباعي الإرهاق ، والذي يتوافق مع المزيج السلبي السلبي من الفولتية البوابة وفولتية MT2.

على الرغم من انخفاض حساسيتها قليلاً مقارنةً بـ Quadrant I ، إلا أن Quadrant III لا يزال يوفر سلوكًا موثوقًا وسريعًا للاستجابة ، مما يجعله خيارًا عمليًا في العديد من تطبيقات التبديل ثنائية الاتجاه أو متماثلة ، حيث يلزم التشغيل من كلا الاستقطاب.

الربع الرابع: MT2 سلبي ، بوابة إيجابية

يمثل هذا الربع واحدة من أوضاع التشغيل الأقل حساسية للثايرستور ، مثل الربع الثاني.في هذا التكوين ، تكون المحطة الرئيسية 2 (MT2) سلبية فيما يتعلق بالمحطة الرئيسية 1 (MT1) ، بينما تتلقى البوابة تيارًا إيجابيًا.نظرًا لترتيب القطبية هذا ، يتطلب تشغيل الجهاز تيارًا أعلى بوابة مقارنة بالأوضاع الأكثر حساسية الموجودة في الأرباع I و III.

على المنحنى المميز V-I ، يقع الربع الرابع في القسم الأيمن السفلي ، حيث يكون الجهد المطبق سالبًا ويتم توجيه تيار البوابة بشكل إيجابي.التوصيل في هذا الوضع غير فعال نسبيًا ، مما يجعله أقل مواتاة من حيث حساسية البوابة واستخدام الطاقة.يتجنب الكثيرون استخدام هذا الربع للتشغيل عندما تكون هناك حاجة إلى كفاءة عالية أو محرك بوابة منخفضة.ومع ذلك ، فإن فهم سلوكه لا يزال مهمًا لتوصيف حدود الأداء الخاصة بالثايرستور وضمان تشغيل آمن في جميع الظروف الممكنة.

ثايرستور (SCR) مقابل Triac

ميزة	SCR (السيليكون يتحكم مقوم)	ترياك (Triode ل تيار بالتناوب)
عائلة	ثايرستور	ثايرستور
اتجاه التوصيل	أحادي الاتجاه (اتجاه واحد فقط)	ثنائية الاتجاه (كلا الاتجاهين)
بوابة تثير	يتطلب نبض بوابة إيجابية	يمكن تشغيل بوابة إيجابية أو سلبية نبض
مكون التشغيل	غالبًا ما يتم تشغيله باستخدام UJT	غالبًا ما يتم تشغيله باستخدام DIAC
عقد السلوك الحالي	يبقى حتى ينخفض ​​الحالي إلى مستوى الحجز	نفس الشيء ، ولكن في كلا الاتجاهين
تركيز التطبيق	الأفضل للسيطرة على التيار المتردد في DC أو AC في اتجاه واحد	مثالي للتحكم في التيار المتردد (كلا الاتجاهين)
معالجة السلطة	الجهد العالي والقدرة على التيار العالي	الجهد المعتدل والتعامل الحالي
الإدارة الحرارية	يتطلب أحواض الحرارة	عادة ما يحتاج إلى بالوعة حرارة واحدة فقط
أوضاع تشغيلية	يعمل في وضع واحد	يدعم أربع أساليب للتشغيل
خصائص V-I	يعمل في رباعي واحد	يعمل في اثنين من الأرباع
مصداقية	أكثر موثوقية	أقل موثوقية من SCR

دياك مقابل ترياك

ميزة	دياك	ترياك
بناء	جهاز ثنائي الطرف	جهاز ثلاثي الطرفي (MT1 ، MT2 ، بوابة)
طريقة التشغيل	يتم تشغيل عندما يتجاوز الجهد عتبة معينة (لا الزناد الخارجي)	يمكن تشغيله عن طريق تطبيق نبض البوابة
محطة بوابة	لا البوابة محطة	لديه محطة بوابة للتشغيل
يتحكم	يسيطر عليها الجهد ؛التبديل غير المنضبط	تسيطر على البوابةيسمح بالتبديل الدقيق
حساسية القطبية	التوصيل ثنائي الاتجاه	التوصيل ثنائي الاتجاه
الاستخدام الشائع	تستخدم لتشغيل ثلاثي الأبعاد في دوائر التحكم	تستخدم للتبديل والتحكم في دوائر التيار المتردد
مثال التطبيق	جزء من خاتم الضوء ، والبدءات الناعمة للمحرك (كمشغل ل triac)	التحكم في الطور ، والتحكم في سرعة المحرك ، و dimmers ، وتبديل التيار المتردد
وظيفة في الاقتران	يساعد	مكون التبديل/التحكم الرئيسي ، الناتج عن DIAC في بعض الدوائر

مزايا وعيوب ثلاثيات

مزايا ثلاثيات

1. التوصيل الحالي ثنائي الاتجاه

تتمثل إحدى مزايا Triac (Triode للتيار المتناوب) في قدرتها على إجراء التيار في كلا الاتجاهين.على عكس SCRs القياسية (مقومات السيليكون التي يتحكم فيها) ، والتي تسمح فقط للتدفق الحالي في اتجاه واحد ، يمكن لـ TriAcs التحكم في طاقة التيار المتردد دون الحاجة إلى مكونات إضافية للتعامل مع تدفق التيار العكسي.هذه القدرة ثنائية الاتجاه تجعلها مفيدة في تطبيقات تبديل التيار المتردد.

2. بوابة تؤدي إلى إشارات إيجابية أو سلبية

يمكن تشغيل Triacs في التوصيل عن طريق تطبيق الجهد الإيجابي أو السلبي على محطة البوابة.تتيح هذه المرونة سهولة أكبر في تصميم الدائرة ، لأن آلية التشغيل لا تقتصر على قطبية واحدة.هذا مفيد عند تصميم دوائر للعمل مع كل من نصفي الموجي AC.

3. يبسط تصميم الدائرة مقارنة مع SCRs المزدوجة

نظرًا لأن TRIAC واحد يمكن أن يتحكم في التدفق الحالي في كلا الاتجاهين ، يمكن أن يحل محل SCRs في كثير من الأحيان مرتبة بشكل مضاد للموازي.هذا يقلل من عدد المكونات الإجمالية ، مما يبسط تخطيط الدائرة ، ويقلل من متطلبات المساحة ، ويقلل من نقاط الفشل المحتملة في النظام.

4. يتطلب بالوعة حرارة واحدة فقط وفتيل واحد

باستخدام Triac بدلاً من زوج من SCRs يبسط الإدارة الحرارية والحماية.نظرًا لوجود مكون واحد فقط لتفكيك الطاقة ، فإن المشتت الحراري واحد يكفي.وبالمثل ، يمكن استخدام فتيل واحد للحماية ، وتبسيط التصميم وخفض التكاليف.

5. مدمجة وفعالة من حيث التكلفة لتطبيقات الطاقة المنخفضة إلى المتوسطة

تُستخدم Triacs على نطاق واسع في الأجهزة الصناعية المنزلية والخفيفة مثل مفاتيح Dimmer وضوابط سرعة المحرك ومنظمات المدفأة.إنها مضغوطة وغير مكلفة وسهلة الاندماج في الدوائر ، مما يجعلها مثالية للتطبيقات التي يكون فيها التعامل مع الطاقة العالي مصدر قلق أساسي.

عيوب ثلاثيات

1. انخفاض الموثوقية في البيئات عالية الطاقة أو العالية

تكون Triacs أقل قوة بشكل عام من SCRs عند استخدامها في بيئات عالية الطاقة أو صاخبة كهربائيًا.فهي أكثر عرضة للتشغيل الخاطئ بسبب الضوضاء الكهربائية ، مما يحد من استخدامها في التطبيقات الصناعية الثقيلة حيث تكون هذه الظروف شائعة.

2. حساسة لـ DV/DT (معدل تغيير الجهد)

Triacs أكثر حساسية للتغيرات السريعة في الجهد ، والمعروفة باسم DV/DT.يمكن أن يؤدي الارتفاع المفاجئ في الجهد إلى عدم قصد الجهاز إلى التوصيل ، حتى بدون إشارة بوابة.لمواجهة ذلك ، غالبًا ما تكون هناك حاجة إلى دوائر snubber إضافية ، والتي يمكن أن تعقد التصميم.

3. انخفاض الجهد والتصنيفات الحالية مقارنة مع SCRS

على الرغم من أنها مناسبة للعديد من التطبيقات الصناعية الاستهلاكية والخفيفة ، إلا أن Triacs لديها قدرات معالجة التيار والجهد أقل من SCRs.بالنسبة للأنظمة ذات الطاقة العالية ، وخاصة تلك التي تعمل في الفولتية العالية ، عادة ما تكون SCRs هي الخيار المفضل.

4. يمكن أن تؤدي حساسية الربع إلى توصيل غير مقصود

يمكن تشغيل Triacs في "رباعي" مختلفة اعتمادًا على قطبية إشارة البوابة والمحطات الرئيسية.بعض الأرباع أكثر حساسية من غيرها ، وإذا لم يتم حسابها بشكل صحيح في التصميم ، فقد يؤدي ذلك إلى التوصيل العرضي أو التشغيل غير الموثوق به.يجب عليك التفكير بعناية في ظروف محرك البوابة لضمان أداء موثوق به.

تطبيقات Triacs

Triacs هي مكونات إلكترونية تستخدم للتحكم في تدفق الكهرباء AC (التيار المتناوب).تم العثور عليها في العديد من الأجهزة التي تحتاج إلى تبديل أو ضبط الطاقة.فيما يلي بعض التطبيقات الشائعة:

خاتم الضوء

تلعب Triacs دورًا مركزيًا في دوائر خافت للضوء عن طريق تمكين التحكم في الطور من جهد التيار المتردد.من خلال التحكم في النقطة خلال كل دورة AC التي يتم فيها تشغيل Triac ، فإنه يحد بشكل فعال من مقدار الجهد الذي يصل المصباح.هذه التقنية ، التي تسمى التحكم في زاوية الطور ، تقلل من متوسط ​​الطاقة التي يتم تسليمها ، مما يعدل الضوء دون التسبب في الخفقان.ترياك مضغوطة وفعالة ، مما يجعلها مثالية لتركيب مفاتيح الجدار وتركيبات الإضاءة.بالإضافة إلى ذلك ، تعمل Dimmers المستندة إلى Triac بشكل جيد مع الأحمال المقاومة مثل المصابيح المتوهجة.ومع ذلك ، تم تصميم Dimmers Triac الحديثة أيضًا للتعامل مع تقنيات الإضاءة الأحدث ، بما في ذلك بعض LEDs و CFLs.

وحدات التحكم في سرعة المروحة

في الأجهزة المنزلية مثل مراوح السقف ومراوح العادم وبعض أنظمة التهوية ، تُستخدم ثلاثية الأبعاد عادة لتنظيم سرعة المحرك.عن طريق ضبط زاوية التوصيل لدورة AC ، تتحكم Triacs في كمية الجهد الذي يصل إلى محرك المروحة ، مما يغير بدوره سرعته.هذا يوفر تحكمًا سلسًا ومستمرًا بدلاً من مستويات السرعة الثابتة.تحكم المروحة القائمة على Triac أكثر كفاءة وأكثر هدوءًا من الطرق الميكانيكية القديمة.كما أنها تسمح بمزيد من التصميمات المدمجة دون تحريك الأجزاء.هذا يجعل Triacs خيارًا ممتازًا للسيطرة على المعجبين بالضوء المنخفض في الطاقة في كل من الإعدادات السكنية والتجارية.

منظمات درجة الحرارة

تستخدم Triacs على نطاق واسع في السخانات الكهربائية والأفران والأجهزة التي يتم التحكم فيها حراريًا لإدارة مستويات درجة الحرارة.يعمل Triac كمفتاح ، ويشغل عنصر التسخين وإيقافه بسرعة للحفاظ على درجة حرارة ثابتة.غالبًا ما يتم التحكم في هذا التبديل السريع بواسطة ترموستات أو متحكم ، والذي يراقب درجة الحرارة باستخدام أجهزة الاستشعار.نظرًا لأن Triacs ليس لها أجزاء متحركة ، فهي أكثر موثوقية ودائمة من المرحلات الميكانيكية.كما أنها تسمح بتحكم أكثر دقة ، والمساعدة في تقليل استهلاك الطاقة.في أفران المطبخ ، وسخانات الغرف ، ومراجل المياه ، تساعد أنظمة التحكم القائمة على Triac على تحقيق أداء ثابت وتحسين كفاءة الطاقة.

أنظمة المنازل الذكية

في تطبيقات المنازل الذكية ، تمكن TriAcs أتمتة الأجهزة عالية الجهد باستخدام إشارات التحكم في الجهد المنخفض.على سبيل المثال ، قد يستخدم مفتاح الإضاءة الذكي أو ترموستات Triac لتشغيل جهاز AC 230V تشغيل أو إيقاف بناءً على الأوامر أو أجهزة الاستشعار البيئية.تسمح Triacs Microcontrollers والوحدات اللاسلكية بالتحكم في الأجهزة مثل الأضواء والمراوح والسخانات دون الحاجة إلى مرحلات كبيرة أو مفاتيح مادية.هذا يؤدي إلى المزيد من الأجهزة المنزلية الذكية المدمجة والكفاءة.تجعل التشغيل الهادئ ، واستهلاك الطاقة المنخفضة ، وموثوقية Triacs مناسبة بشكل جيد للتكامل في أنظمة المنازل الذكية التي تسيطر عليها التطبيقات أو المساعدين الصوتيين.

الأتمتة الصناعية

في البيئات الصناعية ، تعد Triacs مهمة للسيطرة على الأنظمة التي تعتمد على الآلات والسيارات.يتم استخدامها لتنظيم مصدر الطاقة إلى المحركات الكهربائية والمضخات والضواغط عن طريق ضبط زاوية الطور لجهد التيار المتردد.هذا يساعد في إدارة السرعة وعزم الدوران وكفاءة الطاقة بشكل عام.تُستخدم Triacs أيضًا في مرحلات الحالة الصلبة لتبديل الأحمال الثقيلة دون ارتداء ميكانيكي ، مما يجعلها أكثر موثوقية للعمليات الصناعية المستمرة.تستفيد هذه التطبيقات من إمكانات التبديل السريع لـ Triacs ، واحتياجات الصيانة المنخفضة ، والتصميم المدمج.في مصانع التصنيع والمعالجة ، تسهم Triacs في الأتمتة ، وخفض التكلفة ، وتحسين التحكم في الأنظمة الكهربائية المعقدة.

نماذج ترياك الشعبية

نماذج triac المستخدمة على نطاق واسع هما BT136 و BT139.يعد BT136 مناسبًا لتطبيقات الطاقة المنخفضة إلى المتوسطة ، ويتعامل مع ما يصل إلى 4 أمبير ، وغالبًا ما يتم استخدامه في الأجهزة المنزلية مثل Dimmers و Times ووحدات التحكم منخفضة الطاقة.من ناحية أخرى ، يدعم BT139 أحمالًا تيارًا أعلى تصل إلى 16 أمبير وهي أكثر ملاءمة للاستخدام المنزلي الصناعي أو الأثقل.يتم إقران كلا النموذجين بشكل شائع مع صناديق متحكم أو مواقف OptoIsolators لتمكين التبديل الدقيق والعزل عن دارات التحكم.

خاتمة

Triacs هي أدوات صغيرة ولكنها قوية تساعد على التحكم في الكهرباء في العديد من الأجهزة اليومية.إنها رائعة لتشغيل الأشياء وإيقافها أو تغيير مقدار القوة التي يحصل عليها شيء ، مثل تعزيز الضوء أو إبطاء المروحة.نظرًا لأنهم يعملون في كلا الاتجاهين ، فإنهم يوفرون مساحة ويقلون عدد الأجزاء اللازمة في الدائرة.تم العثور على Triacs في المنازل والمصانع ، وغالبًا ما يتم التحكم فيها بواسطة أجهزة كمبيوتر صغيرة مثل متحكمها.لقد أوضح هذا الدليل كيف يعمل Triacs ، وما الذي يصنعونه ، وكيفية استخدامها ، وحيث تكون أكثر فائدة.مع هذه المعرفة ، ستكون على استعداد لاختيار Triac بشكل صحيح لمشاريعك أو منتجاتك الخاصة واستخدامها.
