دليل كامل إلى 2N3906 PNP Transistor

الترانزستور 2N3906 هو ترانزستور PNP شهير يستخدم في دوائر التضخيم والتبديل البسيطة.يغطي هذا الدليل ميزاته واستخداماته وتخطيط الدبوس والتطبيقات العملية لمساعدتك على فهم دورها في مختلف المشاريع الإلكترونية.

كتالوج

نظرة عامة على 2N3906 الترانزستور

ال 2N3906 هو ترانزستور PNP شائع الاستخدام والذي يخدم بشكل جيد في مهام التضخيم والتبديل منخفض الطاقة.تم تصميمه للتعامل مع مستويات الجهد المعتدل والتيارات الصغيرة ، ويعمل عن طريق تبديل جامع الوصلات والاعتزاز بين الحالات المفتوحة والمغلقة اعتمادًا على جهد الدبوس الأساسي.عندما يتم تأريض الدبوس الأساسي ، يكون الترانزستور في حالة متحيزة للأمام ، مما يسمح للتيار بالتدفق من باعث إلى جامع.عندما يتم تطبيق إشارة على القاعدة ، فإنها تذهب إلى حالة متحيزة عكسية ، وتوقف التدفق الحالي.

مع قيمة الكسب بين 110 و 300 ، يمكن لهذا الترانزستور تضخيم إشارات صغيرة بشكل فعال.ومع ذلك ، فإنه يحتوي على حد حالي على جامعه ، لذلك هو الأنسب للتطبيقات التي يبقى فيها المتطلبات الحالية أقل من 200 مللي أمبير.يحتوي 2N3906 على حالتين تشغيليتين رئيسيتين: التشبع ، حيث يكون الترانزستور بالكامل ، مما يتيح الحد الأقصى للتدفق الحالي ، والقطع ، حيث يتم إيقاف تشغيله تمامًا مع عدم وجود تيار بين باعث ومجمع.هذه الخصائص تجعلها متعددة الاستخدامات للعديد من التطبيقات للأغراض العامة ، سواء في مكبرات الصوت الأساسية أو دوائر التبديل البسيطة.

تصميم دبوس للترانزستور 2N3906

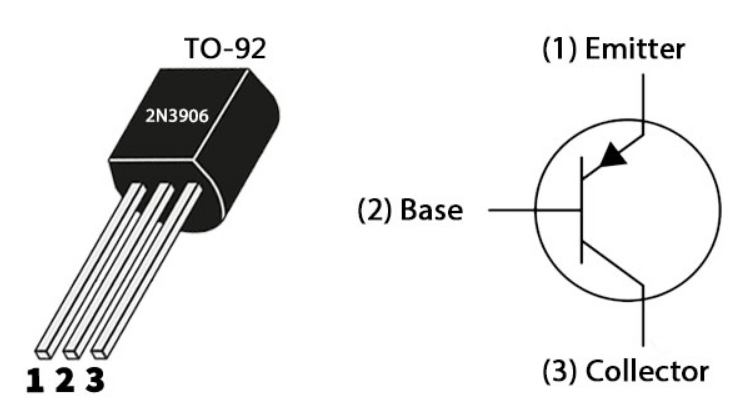

تكوين دبوس

رقم PIN	اسم الدبوس	وصف
1	باعث	يستنزف الوقت الحالي من خلال الباعث
2	قاعدة	يتحكم في تحيز الترانزستور
3	جامع	يتدفق الحالية من خلال جامع

2N3906 CAD نموذج

2N3906 رمز

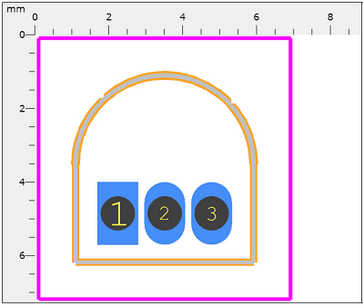

2N3906 بصمة

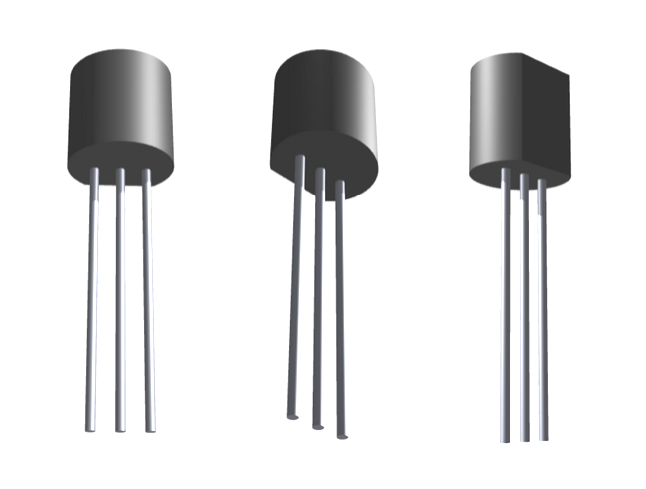

2N3906 3D النموذج

الميزات الرئيسية للترانزستور 2N3906

تصميم الترانزستور PNP

2N3906 عبارة عن ترانزستور PNP ، مما يعني أنه يجري التيار عندما تكون قاعدتها في جهد أقل من الثمن.يسمح هذا التصميم بالتحكم في التدفق الحالي بفعالية في دوائر الطاقة المنخفضة حيث يلزم هذا النوع من القطبية.

ربح تيار العاصمة العالي

مع ربح تيار التيار المستمر (HFE) يصل إلى 300 ، يمكن لـ 2N3906 تضخيم التيارات الأساسية الصغيرة لإنتاج التيارات الجامع الأكبر.هذه الميزة تجعلها خيارًا جيدًا للتطبيقات التي تتطلب تضخيم إشارة معتدلة.

معتدلة المعالجة الحالية

يمكن للترانزستور التعامل مع تيار جامع مستمر من 200 مللي أمبير.تمكنها هذه السعة من التحكم في الأجهزة منخفضة الطاقة دون ارتفاع درجة الحرارة أو الحاجة إلى تدابير تبريد إضافية ، شريطة أن يبقى التيار ضمن نطاقه الآمن.

الجهد القاعدة باعث

يعني الجهد القاعدي الباعث (VBE) من 5V أن 2N3906 يمكنه إدارة الدوائر ذات نطاق الجهد المعقول ، مما يجعله مناسبًا لتطبيقات الجهد المنخفض النموذجي دون طلب تعديلات معقدة.

حزمة مضغوطة إلى 92

يتوفر 2N3906 في حزمة إلى 92 ، وهي صغيرة ومريحة للاستخدام على ألواح الخبز وفي الدوائر المدمجة.هذا يجعل من السهل الاندماج في المشاريع التي تكون فيها المساحة محدودة.

2N3906 مواصفات الترانزستور

المواصفات الفنية والميزات والخصائص والمكونات مع مواصفات مماثلة على أشباه الموصلات 2N3906BU.

يكتب	المعلمة
حالة دورة الحياة	نشط (آخر تحديث: قبل يومين)
مهلة المصنع	6 أسابيع
جبل	من خلال ثقب
نوع التثبيت	من خلال ثقب
حزمة / حالة	TO-226-3 ، إلى 92-3 (TO-226AA)
عدد المسامير	3
وزن	179mg
مادة عنصر الترانزستور	السيليكون
جامع الجهد الجهد	40 فولت
عدد العناصر	1
Hfemin	100
درجة حرارة التشغيل	-55 درجة مئوية ~ 150 درجة مئوية TJ
التغليف	حجم كبير
المنشورة	2007
رمز JESD-609	E3
رمز PBFree	نعم
حالة الجزء	نشيط
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	3
رمز ECCN	ear99
الانتهاء من المحطة	القصدير (SN)
الجهد - تصنيف العاصمة	-40 فولت
تبديد القوة القصوى	625 ميجاوات
الموقف الطرفي	قاع
التصنيف الحالي	-200MA
تكرار	250 ميجا هرتز
رقم الجزء الأساسي	2N3906
تكوين العنصر	أعزب
تبديد السلطة	625 ميجاوات
تطبيق الترانزستور	التبديل
كسب منتج النطاق الترددي	250 ميجا هرتز
قطبية/نوع القناة	PNP
نوع الترانزستور	PNP
الجهد المباشر جامع (VCEO)	40 فولت
Max Collector Current	200MA
ربح تيار العاصمة (HFE) (min) @ ic ، vce	100 @ 10MA 1V
تشبع VCE (MAX) @ IB ، IC	400MV @ 5MA ، 50MA
تردد الانتقال	250 ميجا هرتز
الجهد قاعدة جامع (VCBO)	-40 فولت
الجهد قاعدة باعث (Vobo)	-5 فولت
قم بتشغيل الوقت المعاكس (طن)	70ns
ارتفاع	5.33mm
طول	5.2mm
عرض	4.19mm
الوصول إلى SVHC	لا SVHC
تصلب الإشعاع	لا
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

تطبيقات الدائرة 2N3906

دائرة الاختبار المكافئة لوقت التأخير والارتفاع

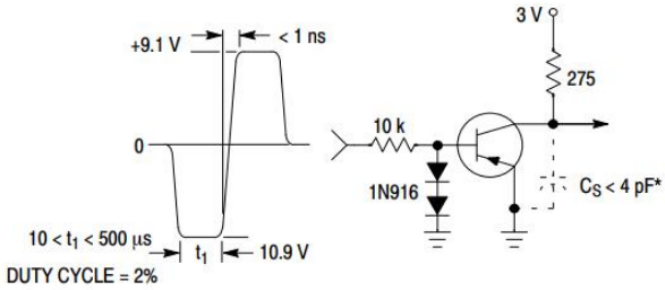

دائرة اختبار التخزين ووقت السقوط المكافئ

ما يعادل 2N3906 الترانزستور

رقم النموذج	الشركة المصنعة	وصف
2N3906D26Z	شركة فيرتشايلد شبه الموصل	ترانزستور ثنائي القطب صغير ، 0.2A I (C) ، 40V V (BR) الرئيس التنفيذي ، 1 عنصر ، PNP ، السيليكون ، إلى 92
2N3906D27Z	شركة فيرتشايلد شبه الموصل	ترانزستور ثنائي القطب صغير ، 0.2A I (C) ، 40V V (BR) الرئيس التنفيذي ، 1 عنصر ، PNP ، السيليكون ، إلى 92
2N3906RLRMG	على أشباه الموصلات	ترانزستور ثنائي القطب إشارة صغيرة ، إلى 92 40 فولت ، 0.2 أ ، إلى 92 (إلى 226) ارتفاع الجسم 5.33 مم ، 2000-FNFLD
2N3906RRARA	موتورولا منتجات أشباه الموارد	ترانزستور ثنائي القطب صغير ، 0.2A I (C) ، 40V V (BR) الرئيس التنفيذي ، 1 عنصر ، PNP ، السيليكون ، إلى 92
2N3906AMO	أشباه الموصلات NXP	الترانزستور 200 مللي أمبير ، 40 فولت ، PNP ، SI ، ترانزستور الإشارة الصغيرة ، إلى 92 ، BIP الغرض العام إشارة صغيرة
2N3906RLRPG	Rochester Electronics LLC	200MA ، 40V ، PNP ، SI ، ترانزستور إشارة صغيرة ، إلى 92 ، الحالة 29-11 ، إلى 226 ، 3 دبوس
2N3906G	المكونات التجارية الصغيرة	ترانزستور ثنائي القطب صغير ، 0.2A I (C) ، 40 فولت V (BR) الرئيس التنفيذي ، 1 عنصر ، PNP ، السيليكون ، إلى 92 ، حزمة بلاستيكية 3
2N3906TA	على أشباه الموصلات	200 مللي أمبير ، 40 فولت PNP إشارة تقاطع ثنائي القطب ، 2000-FNFLD
2N3906STOB	Zetex / Diodes Inc	ترانزستور ثنائي القطب صغير ، 0.2A I (C) ، 40 فولت V (BR) الرئيس التنفيذي ، 1 عناصر ، PNP ، السيليكون ، إلى 92 ، حزمة إلكترونية -3

خيارات بديلة لـ 2n3906

• BC157

• BC558

• 2SA1943

• BD140

• S8550

• TIP127

• TIP42

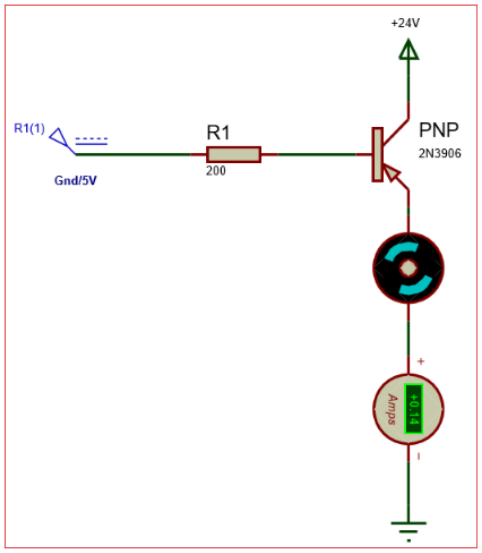

وظيفة 2N3906 في دائرة PNP

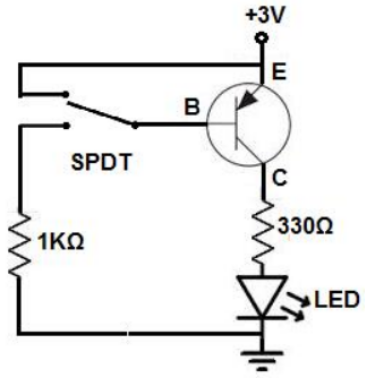

في دائرة PNP الأساسية باستخدام 2N3906 ، يعمل الترانزستور عادةً كتحول أو مكبر للصوت.للعمل كمفتاح ، يتم توصيل الباعث بمصدر جهد موجب ، مثل +3V ، بينما يتم وضع مفتاح الضغط في القاعدة.مع عدم تعبئة الزر ، لا يتدفق تيار إلى القاعدة ، مع الحفاظ على الترانزستور في حالة "ON" بشكل افتراضي.يسمح هذا التكوين الحالي بالتدفق إلى المجمع ، مما يعمل على تشغيل أي مكون متصل ، مثل LED.

عندما يتم الضغط على الزر ، يصبح الجهد في القاعدة أكبر من تلك الموجودة في الباعث ، مما يمنع التدفق الحالي بين باعث ومجمع ، وهو يغلق أي مكون متصل بشكل فعال.يوضح هذا الإعداد المبدأ الأساسي لترانزستور PNP: يبقى في حالة "ON" طالما أن الجهد الأساسي أقل من باعث.عندما يتجاوز الجهد الأساسي باعث ، فإنه يمنع التدفق الحالي ، مما يؤدي إلى إيقاف الدائرة ".

استخدامات الترانزستور 2N3906

ينطبق 2N3906 على نطاق واسع على مهام التبديل والتضخيم.بنيته يجعلها مثالية لتبديل الأحمال ذات الجهد العالي والمتزايد ، خاصة عند العمل ضمن الحد الأقصى الحالي للتيار.يمكن استخدامه في الدوائر التي يلزم تضخيمها المتسقة ذات المستوى المنخفض ، على الرغم من أن الحد الأقصى لكسبه يعني أنه غير مناسب للتضخيم الشاق.نظرًا لطبيعتها PNP ، يتم اختيارها غالبًا عند الحاجة إلى تكوينات الاستقطاب العكسي ، مما يجعلها متعددة الاستخدامات لمختلف التطبيقات ذات الطاقة المنخفضة ، بما في ذلك التحكم في الإشارة ، ودوائر LED ، وبرامج تشغيل المحركات منخفضة التداول.

دليل لتشغيل 2N3906 كمحول

تشغيل 2N3906 كمفتاح واضح ومباشر.في تكوين PNP قياسي ، يكون الترانزستور عادة "على" عندما يكون دبوس الأساس ترتكز.تتيح هذه الحالة الافتراضية "على" التيار أن يتدفق من الباعث إلى جامع.لإيقاف تشغيل المفتاح "إيقاف" ، يتم تطبيق مصدر الجهد على دبوس الأساس ، مما يمنع التيار من التدفق بين باعث ومجمع.يساعد هذا التصميم في التحكم في الأحمال الصغيرة دون الحاجة إلى إعداد معقد.

لحماية الترانزستور في وضع التبديل ، من الشائع وضع المقاوم بين القاعدة والمدخلات المسيطرة ، المحسوبة باستخدام الصيغة RB = VBE / IB.يضمن هذا المقاوم أن يتدفق التيار إلى دبوس الأساس ضمن حدود آمنة ، مما يمنع أي أضرار محتملة للترانزستور.عند تكوينه باستخدام هذا المقاوم ، يمكن لـ 2N3906 التحكم بشكل موثوق في مجموعة من الأجهزة ذات الجهاز المنخفض ، مثل المحركات الصغيرة أو المصابيح.

أجزاء ذات مواصفات مماثلة إلى 2N3906 الترانزستور

تحتوي الأجزاء الموجودة على اليمين على مواصفات مماثلة لما هو على أشباه الموصلات 2N3906BU.

الشركة المصنعة	2N3906BU	2N3906TA	2N3906TFR
على أشباه الموصلات	من خلال ثقب	من خلال ثقب	من خلال ثقب
حزمة / حالة	إلى 226-3 ، إلى 92-3	TO-226-3 ، إلى 92-3 (TO-226AA)	TO-226-3 ، إلى 92-3 (TO-226AA)
باعث جامع ب.	40 فولت	40 فولت	40 فولت
Max Collector Curr.	200 مللي أمبير	200 مللي أمبير	200 مللي أمبير
تردد الانتقال	250 ميغاهيرتز	250 ميغاهيرتز	250 ميغاهيرتز
جامع باعث س.	-400 mV	-400 mV	-250 mV
Hfe Min	100	100	100
ماكس السلطة dissipa.	625 ميجاوات	625 ميجاوات	625 ميجاوات

تطبيقات الترانزستور 2N3906

تبديل الطاقة المنخفضة

يتم استخدام 2N3906 بشكل شائع لتبديل الأحمال ذات الجهد العالي المنخفض.إنه مثالي للدوائر التي تحتاج فيها إلى مفتاح موثوق به لا يرسم الكثير من الطاقة ، مثل صفائف LED أو عناصر التحكم في التتابع البسيطة.

تضخيم الإشارة

يتيح مكاسبها المعتدلة تضخيم الإشارات في دوائر الصوت منخفضة الطاقة وغيرها من إعدادات التضخيم الصغيرة.على الرغم من أنها ليست مناسبة للتضخيم عالي الطاقة ، إلا أنها مناسبة جدًا لتعزيزات الإشارة الأصغر والمتسقة.

دوائر العاكس والمحول

يجعل تصميم PNP 2N3906 مفيدًا في دوائر العاكس والمحول ، لا سيما عند الحاجة إلى التحكم في الاتجاه الحالي.يمكن إعداده لتبديل التيارات ، ودعم وظائف التحويل في تصميمات إدارة الطاقة البسيطة.

LED مزدوج أو مصباح ومصباح

يمكن أيضًا استخدام الترانزستور في دوائر مصممة لمصابيح LED أو المصابيح.عن طريق التحكم في التدفق الحالي استنادًا إلى إشارة الدخل ، فإنه يخلق تأثيرًا بسيطًا ومفيدًا في مصابيح المؤشر أو إشارات التحذير.

تكوينات زوج دارلينجتون

بالنسبة للتطبيقات التي تحتاج إلى مكاسب أعلى ، يمكن إقران 2N3906 مع ترانزستور آخر في تكوين دارلينجتون.يؤدي هذا الإعداد إلى تضخيم التيار إلى أبعد من ذلك ، مما يجعل من الممكن قيادة أحمال أكبر قليلاً مع الحفاظ على أداء جيد.

2N3906 أنواع الحزم

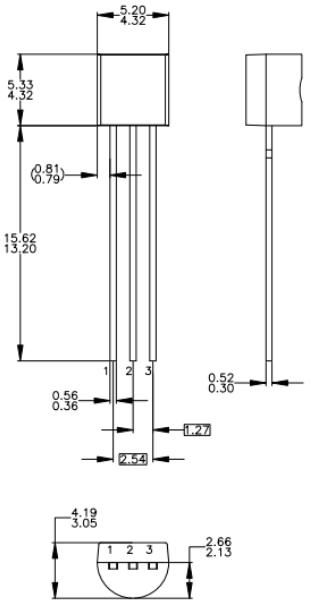

إلى 92 (الجزء الأكبر)

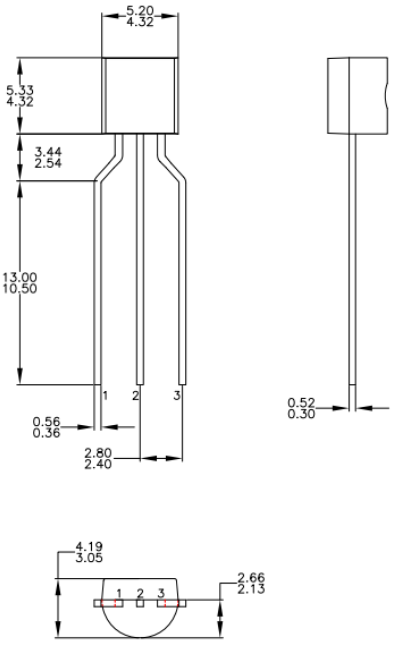

إلى 92 (الذخيرة ، الشريط ، والبكرة)

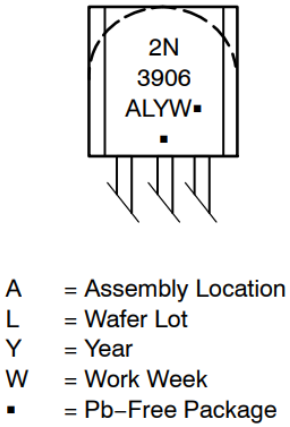

الرسم التخطيطي ل 2N3906 الترانزستور

حول الشركة المصنعة لـ 2n3906

على أشباه الموصلات ، تركز الشركة المصنعة المحترمة على نطاق واسع على توفير حلول فعالة لإدارة الطاقة والإشارات.تم تصميم منتجاتها ، بما في ذلك 2N3906 ، لتلبية احتياجات مجموعة واسعة من التطبيقات ، من السيارات والاتصالات إلى الحوسبة والإلكترونيات الاستهلاكية والأنظمة الصناعية.معروفًا بابتكارهم والتزامهم بالجودة ، يوفر أشباه الموصلات مكونات موثوقة يستخدمها المهندسون والمصممين في جميع أنحاء العالم لإنشاء حلول فعالة ومستدامة.يساعد تركيزهم على كفاءة الطاقة في دعم المشاريع الصديقة للبيئة وتوفير الطاقة عبر صناعات متعددة.
