دليل كامل إلى متحكم Atmega328p

يشرح هذا الدليل كل ما تحتاج إلى معرفته حول متحكم Atmega328p ، وهي شريحة صغيرة ولكنها قوية تستخدم في العديد من الإلكترونيات.سوف تتعلم ما يفعله ، وكيفية عمله ، وكيفية توصيله ، وأين يتم استخدامه.سواء كنت تقوم بعمل مشروع مدرسي أو بناء روبوت أو استخدام لوحة Arduino ، فإن هذا الدليل سيساعدك على فهم سبب كون Atmega328p خيارًا شائعًا في الإلكترونيات.

كتالوج

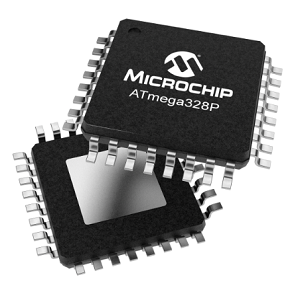

نظرة عامة على متحكم ATMEGA328P

ال Atmega328p، مصنوعة من تقنية Microchip ، هو متحكم 8 بت من عائلة AVR.إنه معروف بموازنة السرعة وكفاءة الطاقة ، وخاصة في الأجهزة التي تعمل بالبطاريات.يتم تشغيله على بنية RISC (مجموعة التعليمات المخفضة) ويتم تصميمها باستخدام تقنية CMOS ، مما يساعد على تقليل استخدام الطاقة مع عدم دعم المعالجة السريعة.تكمل معظم التعليمات في دورة ساعة واحدة فقط ، مما يسمح للشريحة بتوصيل ما يصل إلى 1 MIPs لكل MHz.هذه الكفاءة هي سبب رئيسي لاستخدام ATMEGA328P غالبًا في أنظمة الطاقة المنخفضة التي لا تزال تتطلب أداءً موثوقاً به.

مع ميزات مثل التحويل التناظري إلى الرقمي ، والاتصال التسلسلي (USART ، و SPI ، و I²C) ، ودعم المقاطعة ، تتناسب الشريحة بشكل جيد في كل شيء من الأدوات البسيطة إلى وحدات التحكم الصناعية الأكثر تعقيدًا.يعمل بسرعة تصل إلى 20 ميجا هرتز ويعمل في نطاق الجهد من 1.8 فولت إلى 5.5 فولت ، مما يجعله مرنًا عبر العديد من إعدادات الأجهزة.تتضمن الذاكرة 32 كيلو بايت من الفلاش ، و 1 كيلو بايت من EEPROM ، و 2 كيلو بايت من SRAM ، وهو ما يكفي للتعامل مع الخوارزميات والبيانات المعقدة.ويشمل أيضًا الأجهزة الطرفية المدمجة مثل الموقتات ، وموقت الوكالة الدولية للطاقة ، والعدادات ، والتي تعمل على تحسين موثوقية النظام.واحدة من أكثر الاستخدامات المعروفة هي على لوحة Arduino Uno.إن قدرتها على التوسع من النماذج الأولية إلى المنتجات النهائية تجعلها أساسًا متينًا لمجموعة واسعة من التطبيقات المدمجة.

ميزات وأداء ATMEGA328P

تم تصميم Atmega328p على بنية حوسبة تعليمية منخفضة ولكنها قوية ، مما يدعم 131 تعليمات متميزة.تنفذ غالبية هذه التعليمات في دورة ساعة واحدة ، مما يتيح للتحكم الدقيق تحقيق مستويات أداء تصل إلى 16 مليون تعليمات في الثانية (MIPs) عند التشغيل بسرعة ساعة 16 ميجا هرتز.هذه الكفاءة العالية تجعل ATMEGA328P مناسبة بشكل جيد للتطبيقات المطلوبة سرعة المعالجة وانخفاض استهلاك الطاقة.يوجد في صميم قدرات المعالجة 32 سجلًا من 8 بت للأغراض العامة ، والتي ترتبط مباشرة بوحدة المنطق الحسابية (ALU) ، مما يتيح معالجة بيانات أسرع وأكثر مرونة.يتضمن ATMEGA328P مضاعفًا للأجهزة من دورةين ، مما يؤدي إلى تحسين الأداء للعمليات الحسابية للتطبيقات التي تتضمن معالجة الإشارات وأنظمة التحكم ومعالجة بيانات المستشعرات.يعمل متحكم في الوضع الثابت ، مما يسمح له بالحفاظ على أداء مستقر عبر مجموعة واسعة من ظروف التشغيل ، بما في ذلك مستويات نشاط النظام المتغيرة.هذا الاستقرار ذي قيمة في الأنظمة المدمجة ، حيث يمكن أن تتقلب حالات الطاقة وأحمال المهام ديناميكيًا.

تم تصميم بنية ذاكرة ATMEGA328P لدعم كل من تخزين الكود ومعالجة بيانات وقت التشغيل بكفاءة.ويشمل 32 كيلو بايت من ذاكرة فلاش قابلة للبرمجة قابلة للبرمجة في النظام ، والتي تتيح البرمجة الذاتية عبر محمل التمهيد على متن الطائرة ويدعم ما يصل إلى 10000 دورة كتابة.تتيح هذه الميزة إجراء تحديثات البرامج الثابتة مباشرة على الجهاز دون الحاجة إلى إزالة فعلي أو أدوات البرمجة الخارجية.يوفر Microcontroller 1 كيلو بايت من EEPROM ، ويوفر ما يصل إلى 100000 دورة الكتابة/مسح ، مما يجعلها مثالية لتخزين بيانات التكوين غير المتطايرة أو الإعدادات المعرفة من قبل المستخدم والتي تحتاج إلى استمرار بين دورات الطاقة.تكمل هذا هو 2 كيلو بايت من SRAM ، الذي يتولى البيانات المؤقتة مثل المتغيرات ، والكدسات ، والمخازن المؤقتة أثناء المعالجة.

لضمان تطوير آمن ومرن ، يشتمل ATMEGA328P على العديد من ميزات الأمان المفيدة.وتشمل هذه أقسام التمهيد المقفلة لمنع تعديل الكود غير المصرح به ، وقواعد القراءة في الذاكرة الفلاش لتحديثات البرامج الثابتة الفعالة ، ومحمل تمهيد على الرقاقة يتيح تركيب البرامج الثابتة أو الترقيات من خلال واجهات تسلسلية قياسية ، مما يلغي الحاجة إلى المبرمجين الخارجيين المتخصصين.للحصول على مهام التوقيت والجدولة الدقيقة ، يتميز متحكم microcontroller بنظام قوي من أجهزة أجهزة أجهزة: اثنين من أجهزة توقيت 8 بت وجهاز توقيت 16 بت واحد ، كل منهما مزود بميزات المقارنة والتقاط.تعد هذه الموقتات مهمة لتوليد إشارات تعديل عرض النبض (PWM) الدقيقة ، وتوقيت الأداء ، وإدارة المهام المجدولة.هذه القدرات ذات قيمة في التطبيقات مثل التحكم في المحرك وتوليد الإشارات وبروتوكولات الاتصال.

ATMEGA328P تكوينات دبوس متحكم

يتوفر متحكم ATMEGA328P في تكوين اثنين من الدبوس الأساسي ، والتي تختلف بناءً على نوع الحزمة.وتشمل هذه التكوينات TQFP (حزمة رفيعة ربحية مسطحة) و MLF (إطار الرصاص الدقيق) ، المعروف أيضًا باسم QFN (رباعي شقة بدون قائد) ، وكلاهما ميزة 32 دبابيس.يستخدم كلا الإصدارين تخطيط 32 دبوسًا ولكنهما مختلفان جسديًا في عامل الشكل.تظل الوظيفة الداخلية للدبابيس متسقة عبر هذه الحزم ، مع تعيينات إشارة متطابقة وترقيمها.

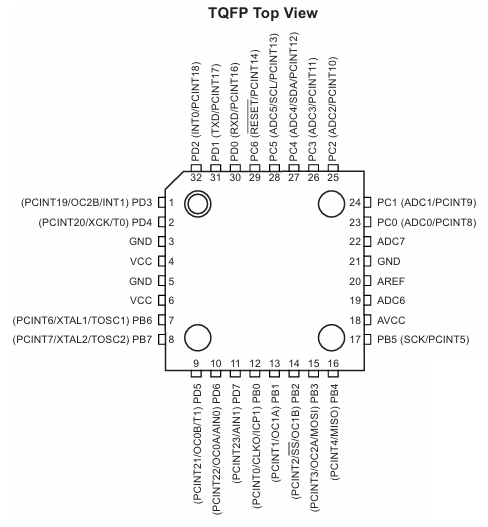

الشكل 2. ATMEGA328P TQFP Pinout

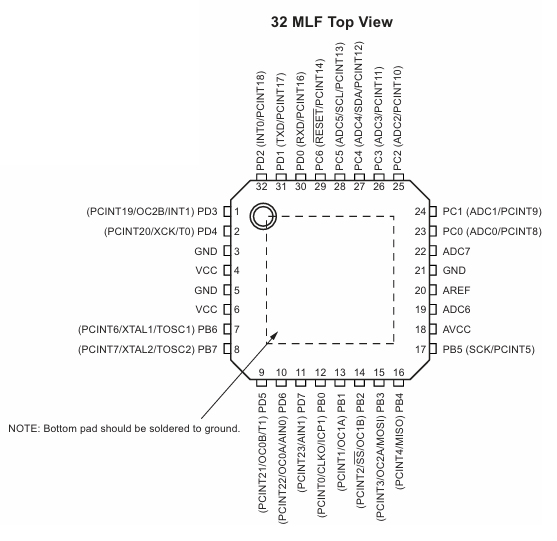

الشكل 3. ATMEGA328P MLF Pinout

وصف دبوس

VCC

تزود الطاقة الرقمية إلى الشريحة.

GND

يتصل بالأرض.

Port B (PB7: 0) - Xtal1 ، Xtal2 ، TOSC1 ، TOSC2

المنفذ B هو منفذ إدخال/إخراج 8 بت مع مقاومات السحب الداخلية (ممكّن بشكل فردي لكل دبوس).يمكن على حد سواء مصدر ويغرق تيار مع قوة محرك متوازنة.عند استخدامها كإدخال وسحبها خارجيًا ، يقوم المصادر الحالية للمنفذ بالتوافق إذا تم تمكين عمليات السحب.أثناء إعادة التعيين ، تنتقل دبابيس المنفذ B إلى وضع عالي التأثير (Tri-State) ، بغض النظر عن حالة الساعة.يمكن استخدام PB6 و PB7 لوظائف المذبذب بناءً على إعدادات فتيل الساعة.عند استخدام مذبذب RC الداخلي وتمكين مؤقت غير متزامن/counter2 (عبر Bit AS2) ، يعمل PB6 و PB7 كـ TOSC1 و TOSC1.

المنفذ C (PC5: 0)

المنفذ C عبارة عن منفذ I/O ثنائي الاتجاه 7 بت مع سحب داخلي (يمكن اختياره لكل دبوس).الدبابيس لها خصائص محرك قوية ومتوازنة.إذا تم سحب دبوس منخفض خارجيًا وتم تمكين السحب ، فإنه يعمل على المصادر الحالية.أثناء إعادة التعيين ، تدخل المسامير وضع Tri-State.

PC6 / إعادة تعيين

وظائف PC6 إما كدبوس إدخال عام أو دبوس إعادة تعيين.إذا لم يتم برمجة FUSE RSTDISBL ، فإن PC6 يعمل كمدخل إعادة تعيين.إشارة منخفضة تدوم أطول من الحد الأدنى المحدد تؤدي إلى إعادة تعيين (حتى بدون ساعة قيد التشغيل).إذا تم برمجة الصمامات ، يتم استخدام الدبوس كمدخل منتظم.

المنفذ D (PD7: 0)

المنفذ D هو منفذ ثنائي الاتجاه 8 بت ، وأيضًا مع مقاومات سحب قابلة للاختيار وقوة الخرج المتوازنة.مثل المنافذ الأخرى ، فإنها مصادر التيار عندما يتم سحبها خارجيًا منخفضة (إذا تم تمكين عمليات السحب) ، ويدخل وضع الحالة الثلاثة أثناء إعادة التعيين.

AVCC

تعمل AVCC على تشغيل المحول التناظري إلى الرقمي (ADC) ، و PC3: 0 ، و ADC 6 و 7. يجب أن تكون متصلة بـ VCC ، حتى لو لم يتم استخدام ADC.عند استخدام ADC ، قم بتوصيل AVCC بـ VCC من خلال مرشح تمرير منخفض.لاحظ أن PINS PC6 - PC4 لا يزال يستخدم VCC الرقمية.

aref

هذا هو إدخال الجهد المرجعي التناظرية لـ ADC.

ADC7: 6 (حزم TQFP و QFN/MLF فقط)

في إصدارات حزمة TQFP و QFN/MLF ، تعمل هذه المسامير كمدخلات تمثيلية لـ ADC.يتم تشغيلها عبر إمدادات الجهد التناظرية وتعمل كقناة ADC دقة 10 بت.

Atmega328p خصائص متحكم microcontroller

حدود	دقيقة.	طبعة.	الأعلى.	وحدة
درجة حرارة التشغيل	-55		125	درجة مئوية
درجة حرارة التخزين	-65		150	درجة مئوية
الجهد على أي دبوس باستثناء إعادة التعيين فيما يتعلق بالأرض	-0.5		VCC + 0.5	الخامس
الجهد على إعادة التعيين فيما يتعلق بالأرض	-0.5		+13.0	الخامس
الحد الأقصى للتشغيل الجهد		6.0		الخامس
تيار التيار المستمر لكل دبوس/إخراج		40.0		م
DC Current VCC و GND دبابيس		200.0		م
التيار الحقن في VCC = 0V			± 5.0	م
التيار الحقن في VCC = 5V			± 1.0	م

ATMEGA328P الهندسة المعمارية والكتل الداخلية

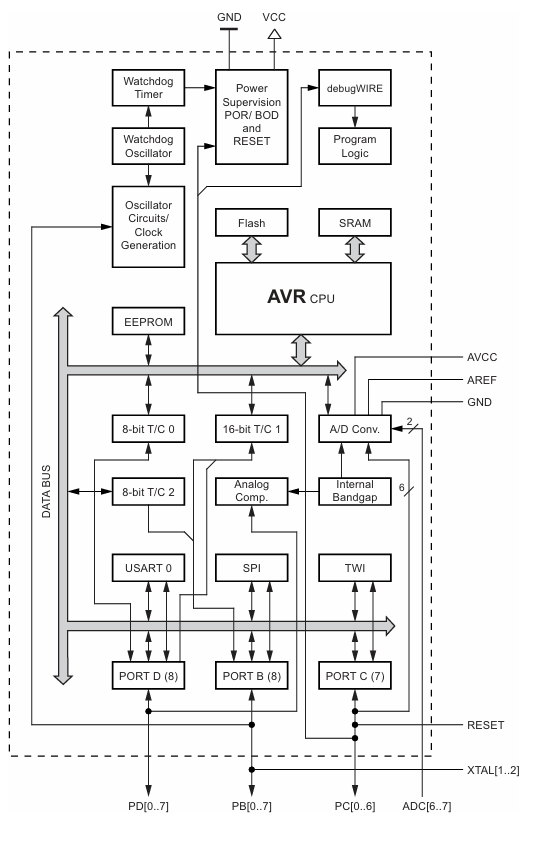

الشكل 4. Atmega328p الهندسة المعمارية والكتل الداخلية

في قلب Atmega328p هو AVR CPU CORE، الذي يربط 32 سجلًا للأغراض العامة مباشرة بـ وحدة المنطق الحسابية (ألو).تتيح هذه الهندسة المعمارية الوصول إلى سجلين في دورة ساعة واحدة ، مما يحسن سرعة التنفيذ والكفاءة الإجمالية للوحدة الدقيقة.تقع وحدة المعالجة المركزية مركزيًا في النظام وتتصل بكتل الذاكرة المختلفة والوحدات الطرفية من خلال ناقل بيانات داخلي ، كما هو موضح في الرسم البياني.يتضمن نظام الذاكرة ثلاثة أنواع أساسية.تخزن ذاكرة الفلاش ، بسعة 32 كيلو بايت ، البرامج الثابتة وتدعم البرمجة الذاتية للتحديثات الموجودة في الميدان. eeprom، يحتفظ بحجم 1 كيلو بايت بالبيانات حتى عند فقدان الطاقة ، مما يجعلها مثالية لتخزين التكوينات المستمرة.تعمل SRAM ، التي تحتوي على مساحة 2 كيلو بايت ، كذاكرة العمل المؤقتة لـ MCU ، مما يتيح معالجة البيانات أثناء العمليات النشطة.يتم تعيين جميع أنواع الذاكرة الثلاثة في ناقل البيانات الداخلي للنظام ، مما يضمن الوصول السريع والتواصل مع وحدة المعالجة المركزية.

يدمج ATMEGA328P العديد من الأجهزة الطرفية التي توسع وظائفها.ويشمل اثنين من أجهزة توقيت 8 بت (T/C0 و T/C2) وجهاز توقيت 16 بت واحد (T/C1) ، والتي تستخدم لحفظ الوقت الدقيق ، وتعديل عرض النبض (PWM) ، وحساب الأحداث.يوفر المحول التناظري إلى الرقمي (ADC) ثماني قنوات إدخال ودقة 10 بت ، مما يوفر أخذ عينات دقيقة من الإشارات التناظرية من أجهزة الاستشعار أو المدخلات الخارجية.تدعم المرجع الداخلي لخلفية النطاق ومقارن التناظرية مراجع الجهد المستقر ومقارنات الإشارة التناظرية.قدرات الاتصال قوية ، مع ثلاثة مفتاح واجهات: USART للاتصال التسلسلي ، spi لتبادل البيانات المتزامن عالي السرعة ، و توي (المعروف أيضًا باسم I²C) للاتصال بالأجهزة الطرفية الخارجية على سلكين.ترتبط هذه الوحدات بشكل وثيق بمنافذ I/O (المنفذ B والمنفذ C) ، مما يمنح المرونة في تصميم النظام.يوضح مخطط الكتلة بوضوح هذه الترابطات ، مما يوضح كيف تتدفق البيانات بين الأجهزة الطرفية وطواعد AVR.

لضمان استقرار النظام ، يتم تضمين مؤقت مراقبة ، يعمل مع مذبذب خاص به لإعادة ضبط متحكم إذا أصبح البرنامج غير مستجيب.هذا مهم في الأنظمة المضمنة التي يجب أن تعمل دون مراقبة لفترات طويلة.يعزز نظام المقاطعة من الاستجابة من خلال السماح بردود الفعل الفورية على كل من الأحداث الداخلية (مثل فائض الموقت أو تحويلات ADC) والمدخلات الخارجية (مثل تغييرات الدبوس).إدارة الطاقة هي قوة رئيسية أخرى من Atmega328p.يدعم متحكم microcontroller أوضاع نوم متعددة تقلل من استهلاك الطاقة عن طريق تعطيل الوحدات غير المستخدمة مع الحفاظ على حالات النظام اللازمة.ميزات مثل إعادة ضبط السلطة (por) و اكتشاف البني (BOD) تساعد في الحفاظ على تشغيل موثوق أثناء بدء التشغيل وتحت ظروف الجهد المتقلب.يتم التعامل مع توليد الساعة من خلال مذبذبات داخلية أو بلورات خارجية متصلة عبر دبابيس Xtal ، مما يوفر المرونة في موازنة الأداء مع كفاءة الطاقة.يعد Atmega328p متحكمًا متكاملًا جيدًا مع بنية داخلية مبسطة تجمع بين إدارة الذاكرة الفعالة والدعم المحيطي الغني وميزات توفير الطاقة المتقدمة.

مقارنة مع متحكم AVR الآخرين

جهاز	فلاش	eeprom	كبش	مقاطعة حجم ناقل
Atmega328p	32 كيلو بايت	1 كيلو بايت	2 كيلو بايت	2 تعليمات الكلمات/المتجه
ATMEGA48A	4 كيلو بايت	256 ب	512 ب	1 كلمة كلمة/متجه
ATMEGA48PA	4 كيلو بايت	256 ب	512 ب	1 كلمة كلمة/متجه
ATMEGA88A	8 كيلو بايت	512 ب	1 كيلو بايت	1 كلمة كلمة/متجه
ATMEGA88PA	8 كيلو بايت	512 ب	1 كيلو بايت	1 كلمة كلمة/متجه
ATMEGA168A	16 كيلو بايت	512 ب	1 كيلو بايت	2 تعليمات الكلمات/المتجه
ATMEGA168PA	16 كيلو بايت	512 ب	1 كيلو بايت	2 تعليمات الكلمات/المتجه
ATMEGA328	32 كيلو بايت	1 كيلو بايت	2 كيلو بايت	2 تعليمات الكلمات/المتجه

ATMEGA328P تطبيقات متحكم

أنظمة التحكم في المعدات الصناعية

يعد Atmega328p خيارًا شائعًا في المصانع والبيئات الصناعية الأخرى حيث تحتاج الآلات إلى التحكم تلقائيًا.إنه يعمل مثل دماغ صغير يساعد الآلات على اتباع تعليمات محددة.على سبيل المثال ، يمكنه قراءة البيانات من أجهزة استشعار مثل أجهزة استشعار درجة الحرارة أو أجهزة الكشف عن الحركة ثم اتخاذ القرارات ، مثل تشغيل محرك أو فتح صمام.نظرًا لأن الشريحة يمكنها التعامل مع العديد من اتصالات المدخلات والمخرجات ، يمكنها التحكم في عدة أجزاء من النظام في وقت واحد.كما أنه يعمل بشكل جيد مع أجهزة ضبط الوقت ، لذلك يمكن أن تحدث الإجراءات في الوقت المناسب تمامًا.هذا مهم في أماكن مثل خطوط التجميع ، حيث تحتاج الآلات إلى التحرك والتوقف بدقة.إنها أيضًا قوية بما يكفي للعمل في الأماكن التي قد يكون فيها الكثير من الضوضاء الكهربائية أو الحرارة ، والتي تعتبر شائعة في البيئات الصناعية.

وحدات التحكم في المحرك

يعد Atmega328p رائعًا في التحكم في المحركات ، والتي يتم استخدامها في العديد من الآلات والأدوات الحديثة.سواء أكانت تدور عجلات الروبوت ، أو تحريك ذراعي طائرة بدون طيار ، أو تشغيل حزام ناقل ، يمكن لهذه الشريحة القيام بهذه المهمة.يمكن أن تتحكم في سرعة تدور المحرك ، أي اتجاه يتحول ، وحتى توقفه بسلاسة.هذا ممكن لأن الشريحة لديها شيء يسمى تعديل عرض النبض.فكر في الأمر مثل تحويل الضوء باهتة لأعلى ولأسفل بسرعة لتغيير السطوع.يستخدم Atmega328p فكرة مماثلة للتحكم في مقدار الطاقة التي تذهب إلى المحرك.هذا يسمح بتغيرات السرعة السلسة والتحكم بشكل أفضل في الحركة.إنه سبب رئيسي لأن هذه الشريحة شائعة جدًا في المشاريع الآلية والآلات التلقائية.

إمدادات طاقة التحكم في الطاقة والتبديل (SMPs)

يستخدم Atmega328p أيضًا للتحكم في الطاقة الكهربائية داخل الأجهزة.في الإلكترونيات الحديثة ، من المهم إدارة الطاقة بعناية ، وخاصة في الأجهزة التي تستخدم البطاريات أو تحتاج إلى كفاءة في استخدام الطاقة.يمكن للشريحة مراقبة الجهد والتيار باستخدام أجهزة الاستشعار ، ثم ضبط مقدار الطاقة التي يتم توصيلها.أحد الأمثلة على ذلك في إمدادات الطاقة في وضع التبديل (SMPs) ، وهي دوائر خاصة تغير الكهرباء من شكل إلى آخر مع توفير الطاقة.يساعد Atmega328p على التحكم عند تشغيل وإيقاف الطاقة ، مما يجعل العملية برمتها أكثر كفاءة.يمكن أيضًا التحقق من مشاكل مثل ارتفاع درجة الحرارة أو طفرات الطاقة وإغلاق الأشياء إذا لزم الأمر لمنع الضرر.هذا يجعلها خيارًا ذكيًا للمهام المتعلقة بالطاقة في أجهزة الشحن ، وسائقي LED ، والأجهزة التي تعمل بالبطاريات.

قراءة الإشارة ومعالجة البيانات (الإشارات التناظرية/الرقمية)

مهارة أخرى مفيدة لـ ATMEGA328P هي قراءة ومعالجة إشارات من العالم الخارجي.العديد من أجهزة الاستشعار مثل أجهزة استشعار درجة الحرارة وأجهزة استشعار الضوء وأجهزة استشعار الضغط ترسل إشارات كفولتية.وتسمى هذه الإشارات التناظرية.يمكن للشريحة قراءة هذه من خلال ADC المدمج (المحول التناظري إلى الرقمي) ، والذي يحول هذه الإشارات إلى القيم الرقمية التي يمكن أن يفهمها متحكم.بعد قراءة الإشارة ، يمكن لـ ATMEGA328P القيام بمعالجة بسيطة.على سبيل المثال ، إذا كانت درجة الحرارة مرتفعة للغاية ، فقد يتم تشغيل مروحة.أو إذا اكتشف مستشعر الضوء أنه يظلم ، فقد يقوم بتشغيل LED.هذا يجعل الشريحة مثالية للأجهزة مثل محطات الطقس وأنظمة أتمتة المنزل والأدوات الذكية التي تحتاج إلى رد فعل على التغييرات في البيئة.

عرض وإدارة الواجهة

تحتاج العديد من الأجهزة إلى طريقة للأشخاص لرؤية المعلومات أو تقديم التعليمات.يمكن لـ Atmega328p التعامل مع كليهما.يمكن أن يعرض بيانات على شاشات صغيرة ، مثل LCDs ذات الأحرف ، أو شاشات LED ، أو حتى ألواح OLED الصغيرة.في الوقت نفسه ، يمكنه قراءة ما يفعله المستخدمون ، أو الضغط على الأزرار ، أو الدوران ، أو النقر على لوحة تعمل باللمس.هذه القدرة على "التحدث" مع كل من المستخدم والآلة تجعلها رائعة لبناء لوحات وواجهات تحكم بسيطة.على سبيل المثال ، في ترموستات رقمية ، يمكن لـ ATMEGA328P عرض درجة الحرارة الحالية والسماح للمستخدم بتغيير الإعدادات.يمكن أن يصدر أيضًا صفيرًا أو وميضًا لإعطاء ملاحظات.نظرًا لأنه يدعم بروتوكولات الاتصالات مثل I²C و SPI و UART ، يمكنه الاتصال بسهولة بالرقائق والعروض الأخرى أيضًا.

تطوير المنتجات المدمجة التجارية

نظرًا لأنها ميسورة التكلفة وموثوقة ولا تستخدم الكثير من الطاقة ، يتم استخدام Atmega328p في العديد من المنتجات التجارية.إنه مناسب لجميع أنواع الأجهزة من الأدوات الصغيرة في منزلك إلى الأدوات المستخدمة في المصانع.يمكنه التعامل مع مهام التحكم الأساسية دون الحاجة إلى أجزاء معقدة إضافية ، مما يساعد على الحفاظ على انخفاض التكاليف.كثيرون يحبون الشريحة لأنها صغيرة وتعمل بشكل جيد في أنظمة بسيطة.على سبيل المثال ، قد يحتوي مفتاح الإضاءة الذكي أو مؤقت رقمي على ATMEGA328P في الداخل.إنه مفيد أيضًا في المنتجات التي تعمل على البطاريات لأنها يمكن أن تدخل في وضع السكون لتوفير الطاقة.هذا يجعله خيارًا قويًا لكل شيء من الأجهزة المنزلية الذكية إلى الأجهزة القابلة للارتداء ، إلى الأدوات القياس.

شريحة رئيسية في أردوينو أونو

إذا كنت قد استخدمت لوحة Arduino Uno ، فقد عملت بالفعل مع Atmega328p.إنها الشريحة الرئيسية التي تدير جميع البرامج التي تقوم بتحميلها.جعل Arduino هذه الشريحة شائعة جدًا من خلال إنشاء طريقة بسيطة للكتابة وتحميل رمز باستخدام Arduino IDE (بيئة ترميز صديقة للمبتدئين).يعد Atmega328p قويًا بما يكفي للتعامل مع المشاريع ، ولكنه بسيط بما يكفي لفهم القادمين الجدد.هناك أيضًا الآلاف من المكتبات والأمثلة المجانية عبر الإنترنت ، مما يجعل من السهل استخدام هذه الشريحة للتحكم في المحركات ، ومستشعرات القراءة ، ومصابيح LED ، وأكثر من ذلك.يعد استخدامه على نطاق واسع في التعليم والنماذج الأولية أحد الأسباب التي تجعله متحكمًا ميكرويًا مهمًا.

حزمة متحكم ATMEGA328P

يتوفر متحكم ATMEGA328P في نوعين متميزين ، مما يوفر مرونة لمتطلبات التصميم المختلفة.

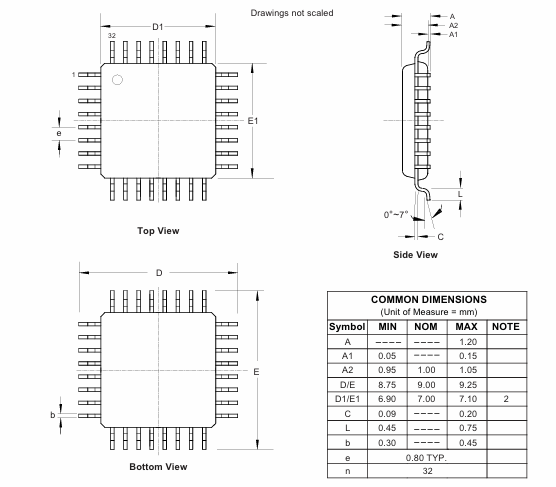

الشكل 5. ATMEGA328P حزمة TQFP

ال حزمة MA من متحكم ATMEGA328P يشير إلى حزمة مسطحة رقيقة 32 رقيقة (TQFP).تتميز هذه الحزمة بحجم جسم 7 مم × 7 مم ، وسمك الجسم 1.0 مم ، وملعب الرصاص 0.5 مم.تم تصميمه كحزمة مسطحة رباعية بلاستيكية رقيقة ، مع خيوط تمتد من جميع الجوانب الأربعة.يتم استخدام حزمة TQFP بشكل شائع في التطبيقات التي تتطلب سهولة التعامل معها أثناء التجميع وحيث يكون للوحة مساحة سطح كافية لاستيعاب البصمة المحددة.يجعل ملفه الشخصي الرقيق مناسبة للمنتجات التي يكون فيها الارتفاع بمثابة اعتبار ، كما هو الحال في الإلكترونيات الاستهلاكية المدمجة أو الأنظمة المضمنة مع قيود العلبة.

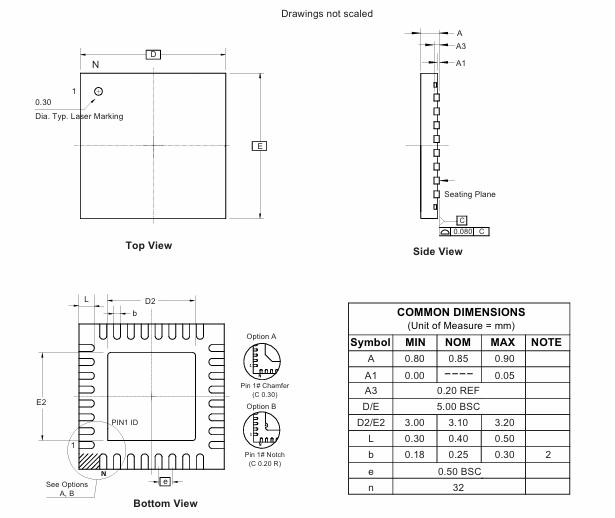

الشكل 6. ATMEGA328P حزمة QFN

ال حزمة PN هو إصدار 32 ربعًا مسطحًا لا يرقد (QFN) من متحكم ATMEGA328P.يأتي في عامل شكل أصغر مع حجم الجسم 5 ملم × 5 مم ونفس 0.5 ملم الرصاص.على عكس TQFP ، لا تحتوي حزمة QFN على خيوط بارزة ؛بدلاً من ذلك ، يتميز بوسادات أسفل الحزمة لحام السطح.يسمح هذا التصميم ببصمة مخفضة على ثنائي الفينيل متعدد الكلور وتحسين الأداء الحراري والكهربائي.يجعل الحجم المدمج وتبديد الحرارة الفعال حزمة QFN مناسبة تمامًا للتطبيقات المقيدة للمساحة ، مثل الأجهزة القابلة للارتداء وأجهزة إنترنت الأشياء وتصميمات الدوائر عالية الكثافة.

خاتمة

يبرز ATMEGA328P توازنه الممتاز في كفاءة المعالجة ، والأجهزة الطرفية متعددة الاستخدامات ، وانخفاض استهلاك الطاقة ، وفعالية التكلفة.مع ميزات مثل الأداء المستند إلى RISC ، والتعامل مع الإدخال/الإخراج المرن ، وواجهات الاتصالات الغنية ، ودعم البرمجة داخل النظام ، فإنها تستمر في تشغيل مجموعة واسعة من التطبيقات من الأتمتة الصناعية إلى الأجهزة الاستهلاكية الذكية.يسلط هذا الدليل الضوء على سبب ظهور Atmega328p حجر الزاوية في تطوير النظام المدمج ، حيث يوفر كل من الموثوقية والقدرة على التكيف عبر سيناريوهات التصميم التي لا تعد ولا تحصى.
