دليل كامل إلى TL494 PWM Controller IC

هل تتطلع إلى إدارة سعة الإشارة الرقمية بفعالية في مشاريع الإلكترونيات الخاصة بك؟تعد وحدة تحكم TL494 PWM أداة متعددة الاستخدامات مصممة للمساعدة في التطبيقات الإلكترونية المتنوعة ، مما يوفر مجموعة شاملة من الميزات لبناء دائرة التحكم في PWM الفعالة. تساعد هذه الدائرة المتكاملة في تبسيط المهام المعقدة في الأجهزة التي تعمل إلكترونيًا ، وتعزيز كل من الوظائف والابتكار في مشاريعك.

كتالوج

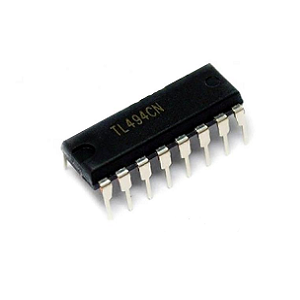

نظرة عامة على وحدة تحكم TL494 PWM

ضمن مشهد إمدادات طاقة SwitchMode ، TL494 تظهر وحدة تحكم PWM كمكون مرن ، يعمل على أساس التردد الثابت والوضع الحالي.يتصور كحل واحد شامل للرقاقة ، فإنه يجمع جميع مكونات التحكم الفعال في PWM في تطبيقات إمدادات الطاقة.يقدم المذبذب القابل للتعديل على الرقاقة إمكانية التحكم الدقيق للتردد في التوافق مع احتياجات التطبيق المتخصصة.يضيف التحكم في الوقت الميت بعدًا آخر ، مما يتيح انخفاضًا في تبديل الخسائر ، مما يؤدي إلى تحسين الكفاءة للتطبيقات التي تهدف إلى زيادة الحفاظ على الطاقة إلى الحد الأقصى.

ميزة بارزة إضافية من TL494 هي Flip-Flop التي تعاني من النبض ، في إدارة توجيه إشارة الخرج ، مما يؤثر على مرونة تصاميم توفير الطاقة.يعمل منظم 5V الدقيق داخل الرقاقة كنقطة مرجعية ، أثناء التطوير والاختبار ، مما يضمن موثوقية النظام عبر ظروف التحميل المختلفة.يدعم IC أوضاع الإخراج المدفوعة والمنتجة الواحدة ، مما يستوعب مجموعة متنوعة من التطبيقات.يسمح هذا التنوع لـ TL494 بالتناسب مع مجموعة من التصميمات ، من دوائر الطاقة المباشرة إلى البنية المتقدمة لتومية الطاقة.تعرض قدرتها على الاندماج بسلاسة في التكوينات المتنوعة توعيةها العملية ، مما يوفر الحرية لتحديد أولويات كفاءة التكلفة أو الأداء.من خلال هذه الميزات القابلة للتكيف ، لا يزال TL494 خيارًا مفضلًا في الإلكترونيات المتطورة ، مما يعزز التطورات في أنظمة إدارة الطاقة والتحكم.

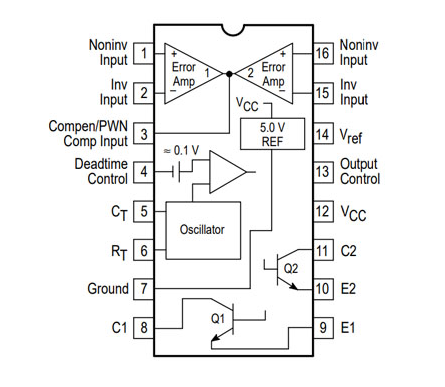

TL494 تكوين دبوس

رقم الدبوس	اسم الدبوس	وصف
1	1in+	إدخال غير مفعول إلى مضخم خطأ 1
2	1 في	عكس الإدخال إلى مضخم الخطأ 1
3	تعليق	دبوس الإدخال للتعليقات
4	DTC	مدخلات مقارنة التحكم في الوقت الميت
5	CT	محطة مكثف تستخدم لضبط تردد المذبذب
6	rt	محطة المقاوم المستخدمة لضبط تردد المذبذب
7	GND	دبوس الأرض
8	C1	محطة جامع الإخراج BJT 1
9	E1	محطة باعث لإخراج BJT 1
10	E2	محطة باعث لإخراج BJT 2
11	C2	محطة جامع الإخراج BJT 2
12	VCC	العرض الإيجابي
13	الإخراج CTRL	يحدد الإخراج أحادي/مواز أو دفع الضغط عملية
14	المرجع	إخراج المنظم المرجعي 5-V
15	2in-	عكس الإدخال إلى مضخم الخطأ 2
16	2in+	إدخال غير مفعول إلى مضخم الخطأ 2

الهيكل الداخلي

عنصر	وصف
المصدر المرجعي 5V	يوفر إخراج 5V مستقر باستخدام مبدأ bandgap. نشط عندما يتجاوز VCC 7.1V.متوفر في الدبوس 14 (المرجع) للداخلية أو الاستخدام الخارجي.
مكبرات الصوت التشغيلية	يحتوي على اثنين من مكبرات الصوت مدعومة بتوريد واحد.ال مكبرات الصوت يخرج أقوى من إشاراتها إلى دبوس شركات عبر الثنائيات لمزيد من السيطرة.
مذبذب Sawtooth	يولد شكل موجة الجهد بين 0.3V و 3V. يمكن ضبط التردد باستخدام المقاوم الخارجي (RT) والمكثف (CT) مع الصيغة: F = 1 / (RT × CT).
مشغل النبض	يؤدي قلب الوجه إلى تشغيل ترانزستور إخراج واحد خلال حافة السقوط لإشارة المقارنة.إعادة ضبط عند إخراج المقارنة يسقط إلى الصفر.
المقارنة	يقارن إشارة دبوس شركات مع شكل موجة sawtooth. يخرج الصفر إذا كان جهد SawTooth أعلى وواحد إذا كانت إشارة شركات أعلى.
السيطرة على الوقت الميت	يحدد الحد الأدنى للوقت عند عدم حدوث إشارة الإخراج. تسيطر عليها من خلال دبوس 4 (DTC).دورة العمل الافتراضية القصوى هي 45 ٪ ؛يقلل إلى 42 ٪ عندما يكون DTC صفر.
مضخمات الخطأ	مضخمات المكاسب العالية مع نطاقات المدخلات من -0.3V إلى 2V أدناه الجهد الإمداد.المخرجات نشطة عالية للتحكم في PWM وضبطها بناء على ردود الفعل.
أوضاع السيطرة على الإخراج	تكوين المخرجات للفرد (متزامن) أو عملية الدفع (بالتناوب).مستقلة عن المذبذب أو الوجه توجيه.
الناتج الترانزستورات	يمكن أن تغرق أو مصدر يصل إلى 200 مللي أمبير.جهد التشبع: <1.3V (وضع الأداء المشترك) و <2.5V (وضع جامعي مشترك). عملية فعالة وموثوقة.

ميزات TL494

• يوفر مخرجين PWM مع أوضاع قابلة للتكوين (دفع الضغط أو أحادي الطرف).

• يتضمن مذبذب التردد الثابت ومكبرات الصوت المتكاملة.

• المصدر المرجعي الداخلي 5V للتشغيل المستقر.

• ترانزستورات الإخراج تتعامل مع ما يصل إلى 500 مللي أمبير ، مصادر أو غرق تيار.

• ميزات قفل الجهد السلامة.

• التحكم في PWM مدمج مع دوائر شاملة.

• يدعم مذبذب على الرقاقة الماجستير أو العبيد.

• التحكم في وقت ميت قابل للتعديل لتوقيت مرن.

• يبسط مزامنة الدائرة الخارجية.

• نماذج جاهزة للسيارات متوفرة (بادئة NCV).

• خيارات التغليف الخالية من الرصاص المقدمة.

TL494 المواصفات

يكتب	المعلمة
نطاق الجهد التشغيل	7V إلى 40 فولت
عدد المخرجات	2 الإخراج
تبديل التردد	300 كيلو هرتز
أقصى دورة عمل	45 ٪
جهد الخرج	40 فولت
تيار الإخراج	200 مللي أمبير
الحد الأقصى لتيار الناتج لكلا PWMS	250 مللي أمبير
نطاق درجة الحرارة	-65 درجة مئوية إلى 150 درجة مئوية
وقت الخريف	40 ns
وقت الصعود	100 ns
الحزم المتاحة	16 دبوس PDIP ، TSSOP ، SOIC ، SOP

TL494 أقصى تصنيفات مطلقة

المعلمة	الحد الأقصى	وصف
جهد العرض (VCC)	41 v	يجب ألا يتجاوز جهد العرض 41 فولت لتجنب التلف.
جهد المدخلات (السادس)	VCC + 0.3 V	يجب أن يبقى جهد دبوس الإدخال ضمن 0.3 فولت فوق العرض الجهد (VCC).
جهد الخرج (VO)	41 v	جهد الإخراج في جامع الداخلية يجب أن يبقى الترانزستور أقل من 41 V.
تيار الإخراج (IO)	250 مللي أمبير	يجب ألا يجمع جامع الترانزستور الداخلي يتجاوز 250 مللي أمبير.
لحام الحرارة	260 درجة مئوية (10 ثوان)	الحد الأقصى لحام الحرارة المقاسة عند 1.6 مم (1/16 بوصة) من جسم IC ، يقتصر على 10 ثوانٍ.
درجة حرارة التخزين (TSTG)	-65 درجة مئوية إلى 150 درجة مئوية	نطاق آمن لتخزين IC لتجنب الأضرار من درجات الحرارة القصوى.

TL494 ظروف التشغيل الموصى بها

الجهد الموصى به والمعلمات الحالية لتشغيل الدائرة المتكاملة:

• PIN التعليقات الحالية: يقتصر على الحد الأقصى 0.3 مللي أمبير.

• تردد مذبذب FOSC: قابل للتعديل ضمن نطاق من 1 كيلو هرتز إلى 300 كيلو هرتز.

• مكثف توقيت مذبذب CT: يجب أن يكون له قيمة بين 0.47 NF و 10،000 NF.

• RT مذبذب توقيت المقاوم: يمكن أن تختلف ما بين 1.8 كيلو كيلو و 500 كيلو كيلو.

• VCC Supply Voltage: يجب أن يتراوح ما بين 7 فولت و 40 فولت.

• جهد مكبر الصوت VI: يجب أن تقع بين -0.3 V و (VCC - 2 V).

• VO Transistor Collector Voltage: ثابت في 40 فولت ، مع كل ترانزستور يتعامل مع مجمع تيار يصل إلى 200 مللي أمبير.

آلية وحدة تحكم PWM الوظيفية

تم تصميم TL494 لإدارة مخرجات PWM المزدوجة ببراعة بتردد ثابت مع دورة عمل واسعة النطاق.يعمل هذا الجهاز على تحسين العملية باستخدام مجموعة أقل من المكونات ، مثل المقاومات والمكثفات ، لقيادة المذبذب.ضمن بنيةها ، تتم مقارنة أشكال الموجات Sawtooth بمهارة مع فولتية التحكم لإنتاج مخرجات PWM ، والتي تتم إدارتها ببراعة من خلال انتشار الوجه المبتكر.يعزز هذا التوجيه الاستراتيجي كلاً من الكفاءة التشغيلية والقدرة على التكيف ، وملاحظًا في التطبيقات الإلكترونية العملية حيث يتم تقييم تصميم مبسط وحلول اقتصادية.

يؤثر تواتر المذبذب على السيطرة على الوقت الميت وتوليد إشارات PWM المستقرة.من خلال اختيار قيم مقاوم (RT) ومكثف (CT) ، يمكن التحكم الدقيق في هذا التردد.يؤثر هذا القرار بشكل مباشر على دقة إخراج وحدة تحكم PWM واستجابةها.يوضح استكشاف مفصل لدوائر التوقيت الإلكترونية أن معايرة RT و CT يتيح تحقيق أهداف محددة في الأنظمة التي تتطلب تحكمًا دقيقًا.على سبيل المثال ، عند تطوير مصدر طاقة يعطي الأولوية للكفاءة ، قم بضبط هذه المعلمات بعناية لتلبية مواصفات معينة مع موازنة الكفاءة مع الأداء الحراري.غالبًا ما يكون هذا التركيز الدقيق هو ما يفصل التصميم المتين عن الآخرين في الإلكترونيات الوظيفية.

كيفية استخدام وحدة تحكم TL494 PWM؟

TL494 عبارة عن وحدة تحكم متعددة الاستخدامات PWM (تعديل عرض النبض) تستخدم على نطاق واسع في مستلزمات الطاقة ومحولات DC-DC.يوفر التحكم الدقيق في طاقة الإخراج من خلال مجموعة من الميزات الرئيسية والإعدادات القابلة للتكوين.إليك كيفية إعداده واستخدامه بشكل فعال.ابدأ بتوصيل دبابيس الإدخال المقلوبة لمضخمات الخطأ إلى الأرض.هذا يحدد نقطة مرجعية مستقرة للتنظيم.يجب أن تتصل دبابيس الإدخال غير المقيدة بدبوس المرجع ، والذي يوفر جهد مرجعي 5V.يحدد هذا الإعداد الجهد المستهدف الذي ستنظمه TL494.

يساعد دبوس دبوس DTC (التحكم الحالي المباشر) دبوس التغذية المرتدة في ضبط النظام وتحقيق الاستقرار في النظام.يقوم دبوس DTC بضبط دورة عمل PWM مباشرةً ، مما يوفر طريقة بسيطة لتعديل طاقة الإخراج دون تغيير حلقة التغذية المرتدة.يوفر دبوس التغذية المرتدة مراقبة الإخراج ، مما يضمن الحفاظ على الأداء المتسق على الرغم من التغييرات في التحميل أو الجهد الإدخال.تتحكم الدبابيس 5 و 6 في تردد المذبذب ، والذي يحدد سرعة التبديل لإشارة PWM.من خلال توصيل المقاوم الخارجي والمكثف بهذه المسامير ، يمكنك ضبط التردد لتحسين الكفاءة.يؤثر هذا التردد أيضًا على تصميم مكونات أخرى مثل المحاثات والمكثفات ، وحجم الموازنة والأداء.

مضخم الخطأ هو مفتاح تشغيل TL494.يقارن عينة من جهد الإخراج مع مرجع 5V ويعدل إشارة PWM وفقًا لذلك.يضمن نظام التغذية المرتدة هذا أن يبقى الإخراج مستقرًا في ظل ظروف متفاوتة ، مما يوفر تنظيم طاقة موثوق به.مع التكوين المناسب لدامنه وإعداداته ، يوفر TL494 حلاً قويًا ودقيقًا لتطبيقات إمدادات الطاقة والمحول.

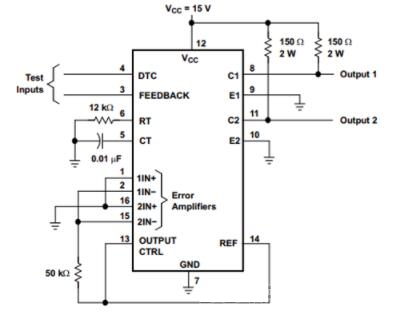

دائرة اختبار TL494

تطبيقات TL494

• المستفيدين الدقيق للأنظمة الشمسية

• الغسالات ، من الميزانية إلى الراقية

• الدراجات الكهربائية

• إنذارات الدخان

• المحولات لأنظمة الطاقة الشمسية

• إمدادات الطاقة AC/DC معزولة مع تصحيح عامل الطاقة ، أكثر من 90 واط

• حلول الطاقة AC/DC للاتصالات والخوادم ، مع وحدات التحكم المزدوجة والميزات التناظرية

• أجهزة الكمبيوتر الشخصية وأجهزة الكمبيوتر المحمولة

• أفران ميكروويف المطبخ

• إمدادات الطاقة للخوادم

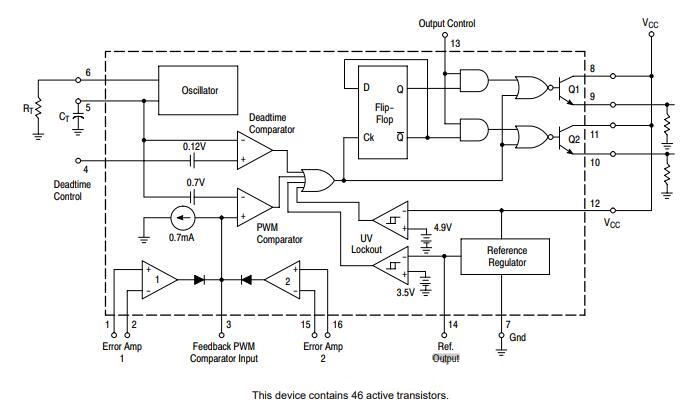

مخطط الدائرة من TL494

مخطط دائرة TL494

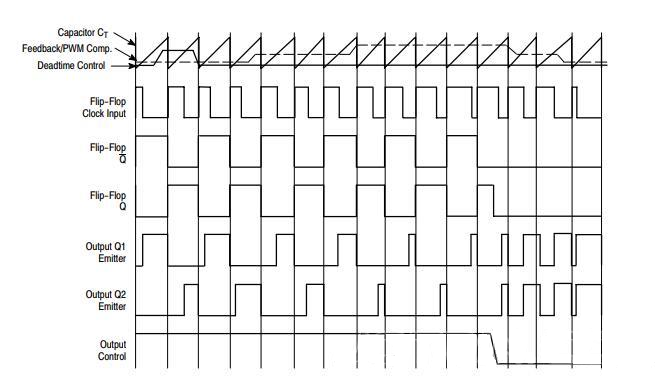

TL494 مخطط توقيت

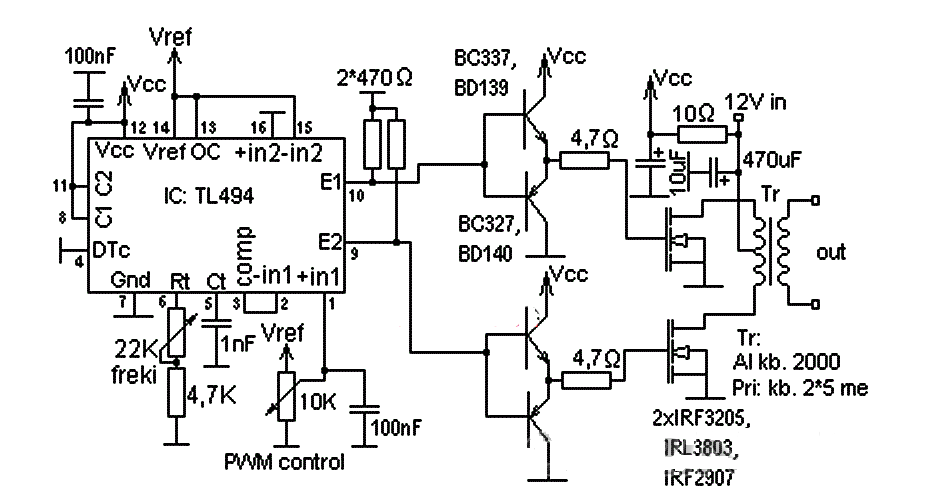

دائرة العاكس الكلاسيكية TL494

نماذج مكافئة وبديلة

• UC3843

• TL3842

• UC2842

• SG2524

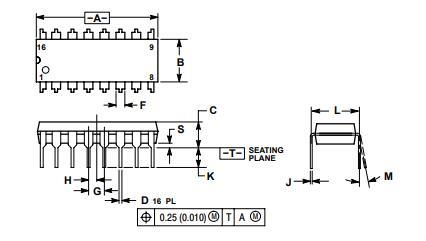

حزمة TL494

خاتمة

تعد وحدة تحكم TL494 PWM أداة مهمة توفر حلاً مرنًا لإدارة وتنظيم الطاقة في مجموعة واسعة من التطبيقات الإلكترونية.مجموعة من الميزات ، بما في ذلك مخرجات PWM المزدوجة ، وترددات المذبذب القابلة للتعديل ، وتكوينات الإخراج المختلفة ، تجعلها مثالية لبناء دوائر مزود الطاقة الفعالة والموثوقة.سواء كنت تصمم للأجهزة الصغيرة أو الأنظمة الكبيرة ، فإن TL494 يساعد في تبسيط المهام المعقدة ، وتعزيز الابتكار وتعزيز وظائف مشاريعك.
