دليل شامل لترانزستور BD140

ترانزستور BD140 PNP هو حجر الزاوية في إلكترونيات الطاقة المتوسطة ، يتم الاحتفال به لتصميمه الدقيق واعتماده على نطاق واسع عبر مختلف الصناعات.تم تطويره في الأصل من قبل Phillips ، وتم إنتاجه الآن من قبل الشركات المصنعة الرائدة مثل على أشباه الموصلات ، و Stmicroelectronics ، و Samsung ، وقد نحت BD140 مكانة في التطبيقات الصوتية بسبب تصنيفها العالي التردد البالغ 160 ميجا هرتز.إن تعدد استخداماتها وموثوقيتها وأداءها الفعال تجعلها خيارًا مفضلاً.من مكبرات الصوت وبرامج تشغيل السيارات إلى الأدوات التعليمية والأنظمة الصناعية ، تواصل BD140 إظهار دورها المطلوب في الإلكترونيات الحديثة.

كتالوج

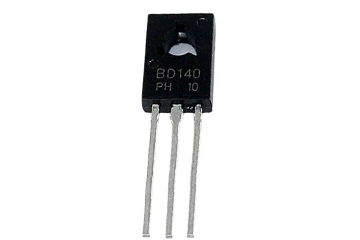

نظرة عامة على الترانزستور BD140

ال BD140 هو ترانزستور PNP المتوسط ​​القابل للتكيف بشكل كبير ، ويستخدم في المقام الأول في مكبرات الصوت الصوتية ودوائر السائق شبه المكتمل.يقع في حزمة TO-126 ، ويتحكم في التيار يصل إلى 1.5A ، مما يجعلها مناسبة تمامًا للمهام مثل مرحلات القيادة والمصابيح والمحركات.تضمن الفولتية القوية للبثبّت والبثبّت ، والتي تصل إلى 80 فولت ، تشغيلًا كفاءة في التطبيقات الصوتية.مع جهد تشبع من -0.5 فولت ومعدل تبديد الطاقة 12.5W ، يتم تحسين أدائها في دوائر الصوت بشكل ملحوظ.يتراوح عامل التضخيم الحالي لهذا الترانزستور ، والمعروف باسم بيتا ، بين 40 و 160 ، في حين أن الجهد الجهد الأساسي للاعبين يصل إلى 5 فولت كحد أقصى ، مما يضمن دمجه بسلاسة مع الأنظمة المدمجة التي تتطلب وظيفة على مستوى المنطق.يمكنك اختيار BD140 لتوازنه الذي يمكن الاعتماد عليه بين كفاءة الطاقة والأداء ، ويقدر أساسًا في تكوينات الدائرة المدمجة.

ديناميات تشغيلية مفصلة

يوضح الترانزستور BD140 PNP القدرة على التكيف الاستثنائية ، مما يجعلها قابلة للتطبيق عبر مجموعة واسعة من السيناريوهات.عندما يتم تطبيق الجهد الإيجابي على قاعدته ، فإن التشغيل بين جامع وإعانة توقف ؛على العكس ، فإن إزالة هذا الجهد يسمح بالتدفق الكهربائي.يسهل الترانزستور ذروة تيار 1.5A من خلال مسار جمعية باعث للوصول إلى التشبع.إن تجاوز هذا المستوى الحالي يمكن أن يسبب وسط سلامة الدائرة.الانتقال إلى وضع قطع ، ينفصل الترانزستور عن طريق وقف التيار الأساسي ، مما يوقف التدفق الحالي بشكل فعال.يمكنك تقدير هذه القدرة لدورها في الحماية الزائدة ، وهو أمر أساسي في حماية عناصر الدائرة النشطة ضد التهديدات المحتملة.تلعب ميزة السلامة المتأصلة هذه دورًا مفيدًا في الحفاظ على طول طول وفعالية الأنظمة الإلكترونية المعقدة.

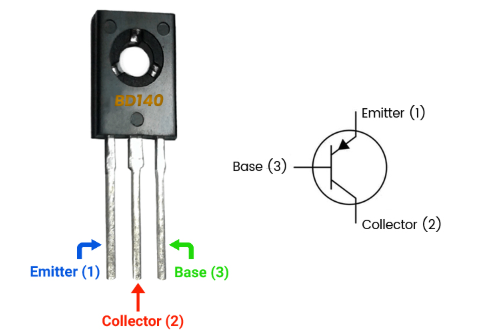

تكوين دبوس من الترانزستور BD140

رقم PIN	اسم الدبوس	وصف
PIN-1	باعث	سوف يستنزف تدفق التيار من خلال هذه المحطة وعادة ما يتم توصيله بـ GND.
PIN-2	جامع	يتدفق التيار عبر هذه المحطة وعادة متصل بالحمل.
PIN-3	قاعدة	تتحكم هذه المحطة في تحيز الترانزستور ويستخدم للتشغيل/إيقاف الترانزستور.

ميزات ومواصفات الترانزستور BD140

الميزة/المواصفات	تفاصيل
نوع الترانزستور	PNP
الاتصال الطلاء	القصدير
نوع التثبيت	من خلال ثقب
عدد المسامير	3
مادة عنصر الترانزستور	السيليكون
الأبعاد (l x h x w)	7.8mm × 10.8mm × 2.7 مم
الاستخدام	الجهاز الحالي المعتدل لدوائر الطاقة المتوسطة
قيمة الكسب (HFE)	25 إلى 250
تيار جامع (IC)	-1.5A (يشير السلبي إلى ترانزستور PNP)
التيار الأساسي (IB)	-0.5A
تبديد السلطة (PD)	12.5W
تردد الانتقال (FT)	190MHz
درجة حرارة الوصلات (TJ)	150 درجة مئوية
نوع الحزمة	TO-126 (شكل مستطيل ، والمواد الايبوكسي والبلاستيك)
الجهد التجميع (VCB)	-80 فولت
الجهد الكنسي-الجهد (VCE)	-80 فولت
الجهد القاعدة باعث (VEB)	-80 فولت
تيار جامع مستمر (IC)	-1.5A
التيار الأساسي (IB)	-0.5A
جهد انهيار قاعدة باعث (VBE)	-5 فولت
الترانزستورات المكافئة	BD170و BD140G، BD180 ، BD790، BD231 ، BD792 ، BD238Gو MJE702و MJE171
ترانزستور NPN التكميلي	BD139
ملاحظة بديلة	يجب فحص الجهد والقيم الحالية من قبل الاستبدال مع ما يعادل

إجراءات الاستفادة من ترانزستور BD140

يتضمن تحقيق الاستخدام الآمن والفعال لترانزستور BD140 اهتمامًا قويًا لحدوده التشغيلية ، وبالتالي يعزز كل من أدائه ومتانة.تهيمن على استخدامه الأمثل تحت عتبة الجهد 80 فولت ، وهي ممارسة تحمي المكون من الضرر المحتمل أو العطل.

• الحفاظ على الجهد دون 80 فولت أمر لا بد منه.يرمز هذا العتبة إلى أقصى درجات المستدام الذي يضمن الاتساق مع تجنب الإجهاد الكهربائي.الرؤى حول طرق تنظيم الجهد مفيدة ؛يمكن أن يساعد استخدام مكونات مثل فواصل الجهد أو المقومات في إدارة التقلبات ، وغالبًا ما يتم الوثوق بأسلوب في الإعدادات الصعبة.

• إدارة الحرارة بفعالية تظل ديناميكية.يعد توظيف تدفق حراري مناسب دورًا أساسيًا في تشتت الحرارة بكفاءة.يجب تحديد أبعاد ومواد المشتت الحراري عن طريق الحمل الحراري المتوقع وتبديد طاقة الترانزستور.يمكنك في كثير من الأحيان تطبيق العجينة الحرارية لزيادة كفاءة نقل الحرارة ، وهو تعديل تدريجي يمكن أن يعزز الأداء بشكل ملحوظ ويمتد الحياة التشغيلية.

• تطبيق المقاوم القاعدة المناسب أمر خطير لتنظيم التيار الأساسي وضمان وظيفة مستقرة.احسب قيمة المقاوم بناءً على سرعة التبديل المفضلة ومتطلبات التطبيق المحددة.أثناء النماذج الأولية ، يمكنك في كثير من الأحيان ضبط هذه المعلمات لتحقيق النتائج المثلى.

• العمل ضمن طيف درجة الحرارة من -55 درجة مئوية إلى +150 درجة مئوية يضمن الاستقرار والحراس ضد الهرب الحراري.التعرف على التأثيرات البيئية أو استراتيجيات الحماية مثل العزل الحراري أو العلب التي تسيطر عليها المناخ قد يكون من المستحسن للتطبيقات في البيئات القاسية.يمكن أن تعزز هذه العناصر من التحكم في درجة الحرارة تصميمات أقوى.

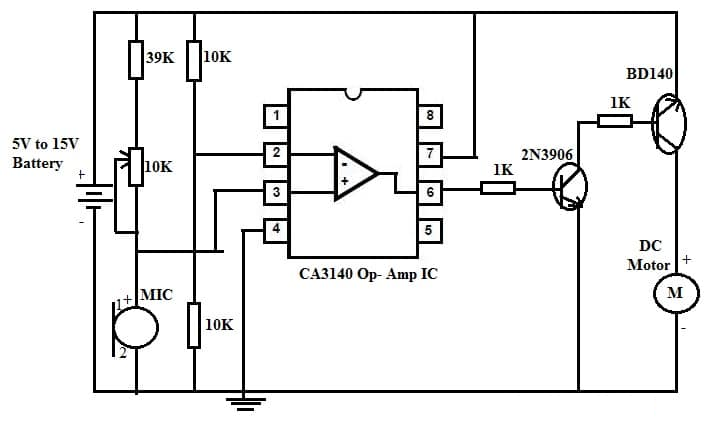

التحكم في محرك DC المنشط الصوتي مع CA3140 IC و BD140 الترانزستور

يقدم العالم المبتكر للتحكم في المحركات المنشط السليم طريقة رائعة لإدارة المحركات من خلال الإشارات السمعية.مما يؤدي إلى هذا النهج هي دائرة تعرض CA3140 IC ، والتي تجلب القدرة على التكيف والدقة الأساسية للأداء السلس.تتضمن المكونات الرئيسية:

• مزود طاقة متغير (بطارية 5V-15V)

• 2N3906 NPN الترانزستور

• CA3140 مكبر للصوت التشغيلي (OP-AMP) IC

• محرك العاصمة

• BD140 الترانزستور

• ميكروفون Electret

• المقاومات ، بما في ذلك المقاوم المتغير 10K للتحكم في الحساسية

يعمل OP-AMP CA3140 في وضع المقارنة ، معالجة إدخال الصوت بشكل تفاعلي من الميكروفون Electret.هذا التكوين يجعله مثاليًا للسيناريوهات التي تتطلب تكيفًا سريعًا لتقلبات الصوت.من خلال التعديل الماهر ، يمكن تصميم حساسية المقارنة للاستجابة لترددات أو وحدات تخزين سمعية محددة ، مما يتيح استراتيجيات التحكم الدقيقة.

تعمل الترانزستورات BD140 و 2N3906 كضخمات لإخراج CA3140 ، مما يوفر طاقة كافية لدفع محرك التيار المستمر بشكل فعال.يعتمد اختيارهم على القدرة على إدارة مستويات الطاقة المعتدلة ، مما يجعلها مناسبة للسيناريوهات المحمولة المنخفضة الجهد.يمكن إتقان استخدام هذه الترانزستورات زيادة عمر الدائرة والأداء من خلال التعديلات الدقيقة.

إن نشر هذه الدائرة للأفراد الذين يعانون من ضعف البصر يبسط بشكل كبير التفاعل مع الأجهزة الكهربائية ، مما يلغي ضرورة المشاركة المادية أو الضوابط المعقدة.يمكن أن تؤثر هذه السهولة التشغيلية بشكل كبير على الحياة اليومية ، مما يوفر طرقًا جديدة للاستقلال.إن دمج التحكم الذي تم تنشيطه في الصوت في الألعاب والروبوتات يرفع مشاركتك من خلال زيادة التفاعل.إلى جانب التنشيط البسيط ، تضع هذه الطريقة الأساس لتطوير التصميمات حيث يمكن أن تؤدي إشارات الصوت إلى تسلسل معقدة في الروبوتات القابلة للبرمجة أو الألعاب المتحركة.تبرز الخبرات في هذه الحقول الإمكانات الهائلة لاستخدام الصوت كواجهة ديناميكية.

استخدامات الترانزستور BD140

يعد ترانزستور BD140 مكونًا متعدد الاستخدامات ، حيث يجد مكانه في مجموعة واسعة من التطبيقات الإلكترونية التي تتراوح من المساعي التعليمية إلى الأنظمة الصناعية المعقدة.إن دورها البارز في كل من الدوائر التناظرية والموكرية ، بما في ذلك مشاريع Arduino ، يؤكد قدرتها على التكيف.مع القدرة على إدارة الأحمال تحت 1.5A ، يتفوق هذا الترانزستور في تشغيل المرحلات والمحركات الصغيرة.بالإضافة إلى ذلك ، يتم استخدامه بشكل متكرر في شواحن البطارية وسائقي السيارات ، والسيناريوهات التي تكون فيها إدارة الطاقة الثابتة هي المهيمنة.

إلكترونيات التعلم والمبتدئين

في الفصول الدراسية وورش العمل ، يقدم لك الترانزستور BD140 المبادئ النهائية للإلكترونيات ، مما يوفر طريقة ملموسة لاستكشاف مفاهيم مثل التضخيم والتبديل بسبب قدراتها المعتدلة.

السياقات الصناعية

في المجال الصناعي ، يوضح BD140 الموثوقية في التطبيقات التي تتطلب مخرجات طاقة منخفضة إلى متوسطة.يجد بانتظام استخدامه في مكبرات الصوت الصوتية وبرامج تشغيل Hi-Fi حيث تكون الدقة في جودة الصوت ديناميكية.علاوة على ذلك ، تعرض كفاءتها في تبديل الدوائر وإمدادات الطاقة فائدتها المعقدة.

تطبيقات ملموسة

يضيء BD140 في التطبيقات العملية مثل دوائر التلفزيون والأطر الإلكترونية الأكثر تطوراً حيث تكون الدوائر متعددة الألياف وسائقي الترحيل أساسية.تؤكد فعاليتها واعتماثي في ​​ترتيبات الإضاءة على فائدتها.في تضخيم الإشارات ، يضمن الترانزستور سلامة ووضوح الإشارات ، حيث يلعب دورًا رئيسيًا في دعم معايير التواصل والأداء.
