دليل شامل لأجهزة استشعار الخريطة: الوظيفة ، والأنواع ، والقضايا ، والصيانة

يعد مستشعر الضغط المطلق (MAP) متعدد المشعبات جزءًا من محركات السيارات اليوم ، مما يساعد المحرك على العمل بشكل جيد من خلال إدارة مقدار الوقود الذي يدخله وعندما يقوم الإشعال بتوصيل النار.يقيس هذا المستشعر ضغط الهواء داخل جزء من المحرك يسمى مشعب السحب ويرسل هذه المعلومات إلى وحدة التحكم في المحرك (ECM).يستخدم ECM بعد ذلك هذه البيانات لضبط كيفية تشغيل المحرك ، مع التأكد من عمله بسلاسة في مواقف القيادة المختلفة ، مثل السرعة أو التباطؤ.تلقي هذه المقالة نظرة فاحصة على كيفية عمل مستشعر MAP وميزاته وأنواع مختلفة من المشاكل الشائعة التي يمكن أن تحدث إذا لم يكن المستشعر يعمل بشكل صحيح ، وطرق لمعرفة الخطأ عندما تكون هناك مشكلات.

كتالوج

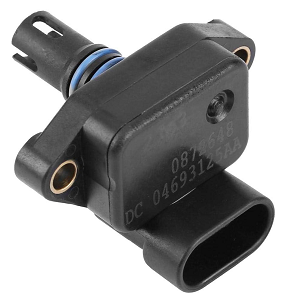

ما هو مستشعر الخريطة؟

يعد مستشعر الضغط المطلق (MAP) متعددة مكونًا لنظام إدارة محرك السيارة ، وهو مسؤول عن ضمان الأداء والكفاءة الأمثل.يقيس ضغط الهواء داخل مشعب السحب ويرسل هذه البيانات إلى وحدة التحكم في المحرك (ECU) ، والتي تقوم بعد ذلك بضبط حقن الوقود وتوقيت الإشعال وفقًا لذلك.من خلال مراقبة تغييرات الضغط هذه باستمرار ، يمكن للوحدة الإلكترونية تحديد الكمية المناسبة من خليط الوقود الهوائي اللازم للاحتراق.يتم تثبيت مستشعر الخريطة على أو بالقرب من مشعب السحب ، وغالبًا ما يكون بالقرب من جسم الخانق أو رأس الأسطوانة ، حيث يمكن أن يوفر قراءات دقيقة لمستويات ضغط الهواء للمحرك.تساعد البيانات المحرك على التكيف مع ظروف القيادة المختلفة ، وتحسين الاستجابة الكلية وكفاءة استهلاك الوقود.

يلعب مستشعر MAP دورًا في تحسين استهلاك الوقود ، وضمان التسارع السلس ، وتوسيع عمر المحرك.نظرًا لأن المحرك يتطلب نسبًا مختلفة للوقود الهوائي تحت أحمال مختلفة ، فإن المستشعر يسمح بإجراء تعديلات دقيقة للوقود ، ومنع مشكلات مثل طرق المحرك ، والاقتصاد في استهلاك الوقود ، والأداء البطيء.يمكن لمستشعر MAP المعطل إرسال قراءات ضغط غير صحيحة إلى وحدة التحكم الإلكترونية ، مما يؤدي إلى أعراض مثل الخمول القاسي ، والتردد أثناء التسارع ، أو استهلاك الوقود المفرط ، أو حتى التوقف.يمكن للصيانة المنتظمة والبدائل في الوقت المناسب لمستشعر MAP الفاشل أن تمنع إصلاحات المحركات المكلفة والمساعدة في الحفاظ على أداء مركبة ثابت.يجب عليك فحص المستشعر لتراكم الكربون بشكل روتيني أو تلف الأسلاك أو التسريبات الفراغية لضمان استمرار عمله بشكل صحيح.

يعمل مستشعر MAP باستخدام مقياس الحجاب الحاجز ومقياس الإجهاد ، والذي يعمل معًا لاكتشاف التغيرات في الضغط بين مشعب السحب والهواء الخارجي.نظرًا لأن الحجاب الحاجز يثني استجابةً لتقلبات الضغط ، فإنه يغير المقاومة الكهربائية في مقياس الإجهاد ، مما يخلق إشارة جهد يفسرها وحدة التحكم الإلكترونية.تساعد هذه الإشارة في وحدة التحكم الإلكترونية في ضبط إعدادات المحرك للتشغيل الأمثل في ظل ظروف مختلفة ، مثل التسارع عالي السرعة أو الخمول.إذا فشل مستشعر MAP ، فإن الميكانيكا تستخدم ماسح ضوئي OBD-II للتحقق من رموز المتاعب التشخيصية (DTCs) ، وفحص خطوط الفراغ للتسربات ، واختبار إخراج الجهد المستشعر.إذا كانت هناك حاجة إلى استبدال ، فإن تثبيت مستشعر MAP جديد هو عملية مباشرة يمكن أن تحسن أداء المحرك وكفاءة استهلاك الوقود.يلزم الحفاظ على مستشعر الخريطة في حالة عمل جيدة لضمان تجربة قيادة سلسة وفعالة.

ميزات مستشعر MAP

يحتوي مستشعر الخريطة (الضغط المطلق المشعب) على العديد من الميزات المهمة التي تساعد المحرك على تشغيل بسلاسة.فيما يلي بعض ميزاتها الرئيسية:

• نطاق قياس واسع

يعمل مستشعر الخريطة (الضغط المطلق المشعب) ضمن نطاق الجهد من 0 إلى 5 فولت ، مما يتيح له اكتشاف حتى أدنى الاختلافات في الضغط داخل مشعب السحب.تتيح هذه القدرة لوحدة التحكم في المحرك (ECM) لتحليل ضغط الهواء للمحرك باستمرار وإجراء تعديلات على حقن الوقود وتوقيت الإشعال.من خلال الحفاظ على مزيج من الوقود الهوائي الأمثل ، يساعد المستشعر في منع مشكلات مثل طرق المحرك أو التردد أو استهلاك الوقود المفرط.يضمن نطاق القياس الواسع أن يتكيف المحرك بسلاسة مع ظروف القيادة المختلفة ، سواء كانت السيارة تتسارع أو تتساقط أو تعمل تحت الأحمال الثقيلة.بدون مستشعر MAP دقيق وسريع الاستجابة ، قد يخطئ ECM في تقدير توصيل الوقود ، مما يؤدي إلى ضعف أداء المحرك وزيادة الانبعاثات.لذلك ، فإن وجود مستشعر ذو نطاق قياس واسع وموثوق به أمر مهم للحفاظ على كفاءة استهلاك الوقود وإخراج الطاقة وصحة المحرك بشكل عام.

• دقة عالية

تعتبر Precision واحدة من أكثر ميزات مستشعر MAP ، حيث تؤثر بشكل مباشر على قدرة المحرك على ضبط إعدادات الوقود والإشعال.نظرًا لأن المحرك يعاني من أحمال مختلفة مثل عندما يتسارع السائق أو تباطؤه أو يتسلق تلًا شديدًا ، يجب أن يوفر المستشعر قراءات ضغط دقيقة للغاية لمنع مشكلات الأداء.يمكن أن يؤدي سوء تقدير طفيف في بيانات الضغط إلى استهلاك الوقود المفرط ، أو الخمول غير المنتظم ، أو تردد المحرك.من خلال تقديم معلومات دقيقة ، يسمح مستشعر MAP لـ ECM لضمان كفاءة الاحتراق المثلى ، وتقليل الانبعاثات وتحسين الاقتصاد في استهلاك الوقود.في المركبات الحديثة ، تستخدم أجهزة استشعار الخريطة المتقدمة عناصر استشعار عالية الدقة لتعزيز الدقة ، مما يضمن اكتشاف التقلبات البسيطة في الضغط ونقلها على الفور.هذه الدقة مهمة في المحركات التي يتم شحنها التوربيني ، حيث تحدث تغييرات في الضغط السريع ، ويجب ضبط خليط الوقود بدقة لمنع تلف المحرك والحفاظ على إنتاج الطاقة.

• المتانة في الظروف القاسية

يقع مستشعر MAP في قلب خليج المحرك ، ويتعرض باستمرار لدرجات الحرارة المتطرفة والاهتزازات والملوثات مثل أبخرة الغبار والزيت وأبخرة الوقود.على الرغم من هذه الظروف القاسية ، يجب أن يحافظ المستشعر على وظائفه على مدى فترات طويلة.يتم بناء أجهزة استشعار الخريطة عالية الجودة باستخدام مواد وعرة يمكنها تحمل تقلبات درجة الحرارة واهتزازات المحرك دون فقدان الدقة.تأتي بعض المستشعرات مع الطلاءات الواقية أو العلب المختومة لمنع الرطوبة أو الحطام من التأثير على أدائها.المتانة هي المفتاح لأن مستشعر الخريطة الفاشل يمكن أن يتسبب في اختلال في المحرك ، أو الخمول الخشن ، أو فقدان الطاقة ، والتي يمكن أن تكون محبطة ومكلفة لأصحاب المركبات.يمكن أن يؤدي التآكل المنتظم للدموع إلى تحطيم أداء المستشعر ، لذا فإن الاستثمار في مستشعر عالي الجودة طويل الأمد يمكن أن يقلل من الحاجة إلى بدائل متكررة ومنع انهيارات غير متوقعة.

• وقت الاستجابة السريعة

يجب أن يكون مستشعر MAP عالي الأداء قادرًا على التفاعل على الفور مع التقلبات في الضغط المتشعب ، مما يضمن أن ECM يمكن أن يقوم بإجراء تعديلات ثانية على خليط الوقود الهوائي.يمكن أن يتسبب المستشعر البطيء أو المتأخر في استجابة الخانق المتأخرة ، أو التردد ، أو حتى الاختلال.عندما يتسارع السائق فجأة أو يخلط ، يتغير الضغط داخل مشعب السحب بسرعة ، ويجب أن يرسل مستشعر الخريطة قراءات محدثة إلى ECM دون تأخير.تم تصميم أجهزة استشعار الخريطة الحديثة مع مكونات إلكترونية عالية السرعة تسمح بنقل البيانات الفوري تقريبًا ، مما يساعد على الحفاظ على تسارع سلس واحتراق الوقود الفعال.يعزز مستشعر MAP سريع الاستجابة لسلامة المركبات أيضًا من خلال ضمان عدم توقف المحرك أو يفقد الطاقة في لحظات خطيرة ، مثل الاندماج على طريق سريع أو تجاوز مركبة أخرى.

• إشارات الإخراج المتوافقة

للعمل بشكل صحيح ، يجب على مستشعر MAP التواصل بسلاسة مع ECM للمركبة ، والذي يتطلب توافقًا مع نوع الإشارة الصحيح ، إما المستند إلى الجهد (التناظرية) أو القائم على التردد (الرقمي).يحول المستشعر قراءات الضغط إلى إشارة كهربائية تفسرها ECM لضبط حقن الوقود وتوقيت الإشعال.إذا كانت إشارة الخرج ضعيفة أو غير متناسقة أو غير متوافقة مع نظام السيارة ، فقد يسيء ECM تفسير البيانات ، مما يؤدي إلى ضعف أداء المحرك ، أو زيادة الانبعاثات ، أو حتى إبداع مصابيح التحذير على لوحة القيادة.العديد من أجهزة استشعار خريطة التصميم لتتناسب مع المتطلبات الكهربائية المحددة لنماذج المركبات المختلفة ، مما يضمن أن ناتج المستشعر يظل مستقرًا ودقيقًا.يمكن أن يحسن مستشعر MAP عالي الجودة مع إخراج إشارة قوي وموثوق أداء المحرك بشكل عام وكفاءة استهلاك الوقود ، مع منع رموز الخطأ الخاطئة التي قد تؤدي إلى إصلاحات غير ضرورية.

• ميزات تشخيص مدمجة

تأتي أجهزة استشعار الخريطة مع إمكانات تشخيصية ذاتيا ، مما يسمح لـ ECM للسيارة بالكشف عن حالات فشل المستشعر المحتملة قبل أن تتسبب في مشاكل في المحرك.إذا بدأ المستشعر في توفير قراءات غير متناسقة أو غير صحيحة ، فيمكن أن يؤدي ذلك إلى تشغيل مصباح فحص المحرك (CEL) وتخزين رمز المتاعب التشخيصية (DTC) في ذاكرة ECM.تساعد هذه الميزة الميكانيكا على تحديد المشكلة بسرعة دون استكشاف الأخطاء وإصلاحها واسعة النطاق وتوفير الوقت وتقليل تكاليف الإصلاح.يمنع الكشف المبكر عن مستشعر MAP الفاشل عواقب وخيمة مثل طرق المحرك ، أو فقدان الطاقة ، أو احتراق الوقود غير الفعال ، مما قد يؤدي إلى إصلاحات باهظة الثمن إذا تركت دون معالجة.تحتوي بعض مستشعرات الخريطة المتقدمة على آليات آمنة من الفشل ، مما يسمح لـ ECM بدخول وضع العرج إذا فشل المستشعر تمامًا ، مما يمنع المزيد من تلف المحرك.تضمن هذه التشخيصات المدمجة أن المحرك يعمل بكفاءة قدر الإمكان مع تقليل خطر الإصابة بالفشل المفاجئ.

بنية مستشعر الخريطة

تم تصميم مستشعر الخريطة (الضغط المطلق المشعب) بعناية لقياس ضغط الهواء داخل مشعب تناول المحرك.يحتوي على العديد من الأجزاء الرئيسية التي تعمل معًا لإرسال معلومات دقيقة إلى وحدة التحكم في المحرك (ECM).تضمن هذه المكونات أن يتلقى المحرك مزيج الوقود الصحيح للتشغيل السلس والفعال.

الحجاب الحاجز السيليكون: قلب المستشعر

في قلب مستشعر الخريطة يكمن الحجاب الحاجز في السيليكون ، وهو مكون رفيع ولكنه حساس للغاية مسؤول عن الكشف عن اختلافات الضغط.يتكون هذا الحجاب الحاجز من السيليكون المصغرة أو مادة أشباه الموصلات المرنة الأخرى ، المصممة للتفاعل بدقة مع الضغط المتغير داخل مشعب السحب.أثناء تشغيل المحرك ، يتقلب الضغط داخل المنوع اعتمادًا على وضع الخانق ، وحمل المحرك ، وتغيرات الارتفاع.يستجيب الحجاب الحاجز عن طريق الانحناء أو الثني بما يتناسب مع هذه الاختلافات.عندما يتحرك الحجاب الحاجز ، فإنه يتسبب في حدوث تغيير قابل للقياس في الخواص الكهربائية ، مثل المقاومة أو السعة.

هذه التغييرات الدقيقة تحتاج إلى تشغيل المستشعر ، لأنها تعمل كبيانات أولية اللازمة لتحديد مستوى الضغط الدقيق.نظرًا لأن الضغط داخل مشعب السحب يؤثر بشكل مباشر على حقن الوقود وتوقيت الإشعال ، فإن دقة الحجاب الحاجز جيدة لضمان الاحتراق الفعال.تعتبر متانة الحجاب الحاجز السيليكون عاملاً مهمًا في أداء المستشعر.بالنظر إلى البيئة القاسية داخل خليج المحرك حيث توجد درجات حرارة عالية واهتزازات وملوثات ، يجب تصميم الحجاب الحاجز لتحمل هذه الظروف دون تحلل بمرور الوقت.غالبًا ما يتم استخدام الطلاء الواقي لتعزيز طول عمر الحجاب الحاجز وموثوقيته ، مما يضمن أداءً ثابتًا طوال عمر المستشعر.

معالجة الإشارات: تحويل الضغط إلى بيانات

الاستجابة الكهربائية الناتجة عن حركة الحجاب الحاجز صغيرة للغاية وتتطلب معالجة إضافية قبل استخدامها من قبل ECM.هذا هو المكان الذي تدخل فيه دائرة معالجة الإشارات داخل مستشعر الخريطة.هذه الدوائر تضخيم وتحسين الإشارة الضعيفة التي تنتجها الحجاب الحاجز ، وتحويلها إلى شكل يمكن لـ ECM تفسيره بدقة.تستخدم معظم مستشعرات MAP نوعًا من آلية الاستشعار المقاومة أو السعة ، والتي تترجم تغييرات الضغط إلى إشارة كهربائية.ومع ذلك ، نظرًا لأن الإشارة الأولية ضعيفة جدًا بحيث لا يمكن الاعتماد عليها ، يتم دمج دائرة مكبر للصوت في المستشعر لتعزيز البيانات قبل الإرسال.

تعمل عملية التضخيم هذه على التخلص من الضوضاء أو التداخل الذي يمكن أن يؤدي إلى قراءات غير دقيقة ، مما يضمن أن ECM يتلقى معلومات ضغط دقيقة.بمجرد تضخيمها ، تتم معالجة الإشارة الكهربائية بشكل أكبر لإنشاء إخراج موحد.هذا أمر ضروري لأن المركبات المختلفة وأنظمة ECM تتطلب تنسيقات إشارة مختلفة.تستخدم بعض المستشعرات الإشارات التناظرية المستندة إلى الجهد ، بينما يستخدم البعض الآخر إشارات رقمية قائمة على التردد.تتيح هذه الإشارات القدرة على ضبط ومعالجة هذه الإشارات لمستشعر MAP أن يعمل بفعالية عبر مجموعة واسعة من Makes and Models ، مما يضمن التوافق مع مختلف بنيات التحكم في المحرك.

المخرجات التناظرية والرقمية: التواصل مع ECM

بعد معالجة الإشارة ، يجب إرسالها إلى ECM بتنسيق يمكن تفسيره بشكل صحيح.تستخدم مستشعرات MAP طرق الإخراج التناظرية أو الرقمية ، اعتمادًا على تصميم السيارة ونوع ECM المستخدمة.تسمح إشارات الإخراج هذه لـ ECM بضبط حقن الوقود ، وتوقيت الإشعال ، وغيرها من معلمات المحرك بناءً على ضغط المشعب المقاس.مستشعرات الخريطة التناظرية تخرج إشارة جهد مختلفة باستمرار.في هذا النظام ، يزداد الجهد أو يتراجع بشكل متناسب إلى الضغط المتشعب.على سبيل المثال ، عند الضغوط العليا (مثل أثناء الخانق الكامل) ، قد يخرج المستشعر جهدًا أعلى ، بينما في الضغوط المنخفضة (مثل الخمول أو التباطؤ) ، سيكون الجهد أقل.يقرأ ECM تغييرات الجهد هذه في الوقت المناسب ويقوم بإجراء تعديلات دقيقة وفقًا لذلك.

في المقابل ، تستخدم أجهزة استشعار الخريطة الرقمية إشارة تعتمد على النبض أو الإشارة المعدلة.بدلاً من الجهد المستمر ، ترسل هذه المستشعرات البيانات في شكل نبضات خارج أو تغييرات التردد ، والتي تقوم ECM بعد ذلك بفك تشفيرها إلى قراءات الضغط.الإشارات الرقمية أقل عرضة للتداخل ويمكن أن تكون أكثر دقة في بعض التطبيقات ، مما يجعلها مفضلة لأنظمة المحرك عالية الأداء أو الحديثة.بغض النظر عن نوع المخرجات ، يعتمد ECM على هذه المعلومات للحفاظ على الاحتراق الأمثل ، أو منع المشكلات مثل الضخامة أو الإلقاء أو استهلاك الوقود غير الفعال.

تعويض درجة الحرارة: ضمان الدقة في جميع الظروف

تقلبات درجات الحرارة قراءات الضغط ، وهذا هو السبب في أن تعويض درجة الحرارة هو ميزة في تصميم مستشعر الخريطة.نظرًا لأن الهواء يتوسع أو يتقلص مع تغييرات في درجة الحرارة ، فقد تؤدي القراءات غير المعدلة إلى حسابات خليط غير صحيحة للوقود.لمنع ذلك ، تتضمن أجهزة استشعار الخريطة الحديثة دائرة تعويض درجة الحرارة ، والتي تصحح الاختلافات البيئية لضمان قياسات دقيقة للضغط.تتكون هذه الدائرة من الثرمستور أو غيرها من المكونات الحساسة لدرجة الحرارة التي تكتشف التغيرات في درجة حرارة الهواء المحيطة أو تناولها.عندما تزداد درجة الحرارة أو تنخفض ، يقوم المستشعر بضبط قراءة الضغط وفقًا لذلك ، مما يمنع الأخطاء في توصيل الوقود.

بدون تعويض درجات الحرارة ، يمكن لمستشعر MAP أن يسيء تفسير التغيرات في كثافة الهواء ، مما يؤدي إلى خلطات الوقود الغنية أو الهزيلة ، وأداء محرك ضعيف ، وحتى زيادة الانبعاثات.تصبح أهمية تعويض درجة الحرارة واضحة في الظروف الجوية القاسية.في المناخات الباردة ، يكون الهواء أكثر كثافة ، مما قد يؤدي إلى الإفراط في الوقود إذا لم يفسر المستشعر انخفاض درجة الحرارة.في الظروف الساخنة ، يتوسع الهواء ، ودون تعويض ، قد يقلل ECM توصيل الوقود أكثر من اللازم ، مما يسبب التردد أو فقدان الطاقة.من خلال دمج تصحيح درجة الحرارة ، يضمن مستشعر MAP أن المحرك يعمل بكفاءة ، بغض النظر عن التغيرات في درجة الحرارة الخارجية.

التشخيصات المدمجة: اكتشاف المشكلات في وقت مبكر

لتعزيز الموثوقية وتبسيط الصيانة ، تأتي العديد من أجهزة استشعار الخرائط الحديثة مع قدرات تشخيصية ذاتي.تساعد أنظمة المراقبة المدمجة هذه في اكتشاف أعطال المستشعر وتوصيل المشكلات إلى ECM.إذا تم اكتشاف مشكلة مثل الحجاب الحاجز المعيب أو مشكلة الأسلاك أو إخراج الإشارة غير المتسقة ، يمكن لـ ECM تسجيل رمز الخطأ ، وفي معظم الحالات ، يؤدي إلى تشغيل مصباح محرك فحص (CEL) على لوحة القيادة.تراقب ECM بشكل مستمر إشارة مستشعر الخريطة للتشوهات.إذا كان ناتج المستشعر ينحرف عن القيم المتوقعة مثل قراءة ضغط مرتفع أو منخفض بشكل غير واقعي لحالة محرك معينة ، فإن ECM يعلن أنه فشل محتمل.

يمكن للميكانيكا بعد ذلك استرداد رموز المتاعب التشخيصية (DTCs) باستخدام أداة مسح ، مما يتيح تحديدًا سريعًا واستكشاف الأخطاء وإصلاحها للمشاكل المتعلقة بالاستشعار.تساعد مستشعرات الخريطة في منع مشكلات أكثر خطورة في المحرك.يمكن أن يمنع الكشف المبكر عن الأعطال مشاكل مثل استهلاك الوقود المفرط ، أو التسارع الضعيف ، أو الخمول الخشن ، أو اختلال المحرك.هذا لا يحسن موثوقية المركبات فحسب ، بل يقلل أيضًا من تكاليف الإصلاح من خلال السماح باستبدال المستشعر في الوقت المناسب قبل أن يؤدي إلى مشكلات في أداء المحرك.

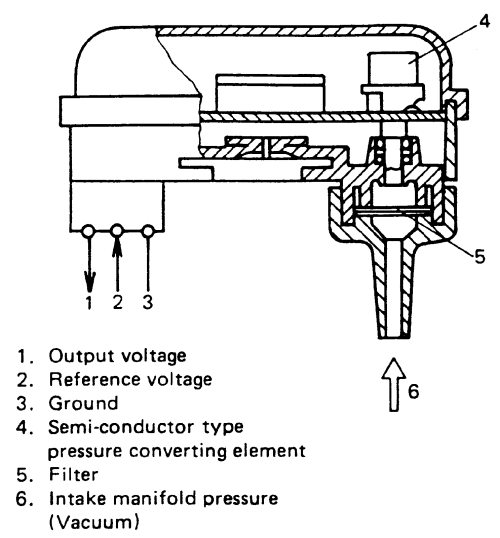

الشكل 2. هيكل مستشعر الخريطة

أنواع مستشعرات MAP

تأتي أجهزة استشعار MAP (الضغط المطلق) في أنواع مختلفة ، مصممة لتلبية الاحتياجات المحددة لأنظمة المحرك المختلفة.يقيس كل نوع ضغط الهواء بشكل مختلف ، مما يضمن حصول نظام التحكم في المحرك على البيانات الأكثر دقة لتعديل الوقود ، وتوقيت الإشعال ، وأداء المحرك بشكل عام.يساعد فهم هذه الأنواع في اختيار المستشعر المناسب لمتطلبات السيارة.فيما يلي الأنواع الرئيسية من أجهزة استشعار الخريطة ، إلى جانب وظائفها ومزاياها الفريدة.

مستشعر خريطة الضغط المطلق

يقيس مستشعر خريطة الضغط المطلق ضغط الهواء الدقيق داخل مشعب السحب باستخدام فراغ مثالي (ضغط الصفر) كنقطة مرجعية.هذا يعني أن المستشعر لا يفكر في اختلافات الضغط الجوي ولكنه يركز بدلاً من ذلك فقط على مستويات الضغط الفعلية داخل مشعب تناول المحرك.نظرًا لأنه يعتمد على مرجع فراغ غير متغير ، فإنه يوفر قراءات متسقة بغض النظر عن الظروف البيئية الخارجية مثل الارتفاع أو الطقس.هذا النوع من المستشعرات مفيد في محركات الحث العالي الأداء والاستقراء (الشاحن التوربيني أو الشحن الفائق) ، حيث يعد الحفاظ على قراءات الضغط الدقيقة أمرًا مفيدًا لتحسين إخراج الطاقة وكفاءة استهلاك الوقود.

على عكس أجهزة الاستشعار الأخرى التي قد تتأثر بتقلبات الضغط في الغلاف الجوي ، يضمن مستشعر MAP للضغط المطلق أن يعمل المحرك بكفاءة في ظل مجموعة واسعة من ظروف القيادة.غالبًا ما يتم استخدامه في المركبات التي تنتقل بشكل متكرر عبر الارتفاعات المختلفة ، حيث أن التغييرات في الارتفاع لا تؤثر على قراءات الضغط.من خلال توفير بيانات ضغط دقيقة ومستقرة بشكل مستمر ، تمكن مستشعرات خريطة الضغط المطلقة من ECM إجراء تعديلات على حقن الوقود وتوقيت الإشعال.يتيح ذلك للمحرك الحفاظ على كفاءة الاحتراق المثلى ، وتقليل الانبعاثات ، وتعزيز الأداء الكلي.إن موثوقية مستشعرات خريطة الضغط المطلقة تجعلها خيارًا مفضلاً لتطبيقات التركز على الأداء والارتفاع.

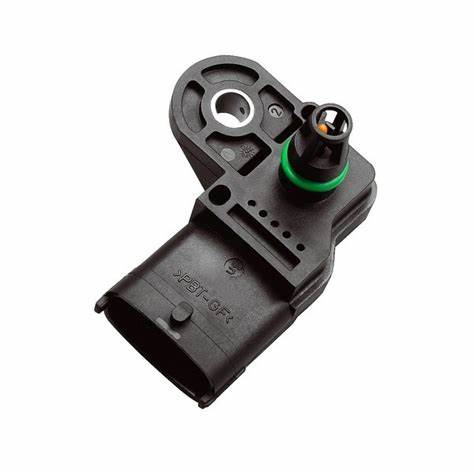

الشكل 3. مستشعر خريطة الضغط المطلق

مستشعر خريطة الضغط قياس

يعمل مستشعر خريطة ضغط المقياس عن طريق قياس الفرق بين ضغط مشعب السحب والضغط الجوي المحيط بالمحرك.على عكس مستشعر MAP للضغط المطلق ، والذي يشير إلى فراغ مثالي ، يقارن مستشعر الضغط المقياس باستمرار الضغط المتشعب مع ضغط الهواء الخارجي.هذا القياس النسبي يجعله مناسبًا تمامًا للمحركات التي يتم استنشاقها بشكل طبيعي ، والتي تعتمد على الظروف الجوية من أجل الاحتراق والكفاءة المناسبة.في المحركات التي تم استنشاقها بشكل طبيعي ، أولئك الذين ليس لديهم شاحن توربيني أو شاحن فائق ، يؤثر ضغط الهواء الخارجي على أداء المحرك.مع تغير الضغط الجوي بسبب الطقس أو الارتفاع أو الظروف البيئية ، يساعد مستشعر خريطة ضغط المقياس على ضبط ECM توصيل الوقود وتوقيت الإشعال وفقًا لذلك.

هذا يضمن استمرار تشغيل المحرك بكفاءة ، بغض النظر عن اختلافات الضغط الخارجي.على سبيل المثال ، عند القيادة على ارتفاعات أعلى حيث يكون الضغط الجوي أقل ، ستعوض ECM عن طريق تعديل نسبة الوقود الهواء للحفاظ على التشغيل السلس.من خلال مراقبة فرق الضغط بشكل مستمر بين مشعب السحب والبيئة الخارجية ، يضمن مستشعر MAP لضغط المقياس وظيفة المحرك المثلى.يساعد في تحسين كفاءة استهلاك الوقود ، ويدعم التسارع السلس ، ويحافظ على خمول مستقر.هذه القدرة على التكيف تجعلها خيارًا شائعًا في المركبات التي تعمل في الظروف البيئية المتنوعة حيث يجب حساب تقلبات الضغط في الغلاف الجوي.

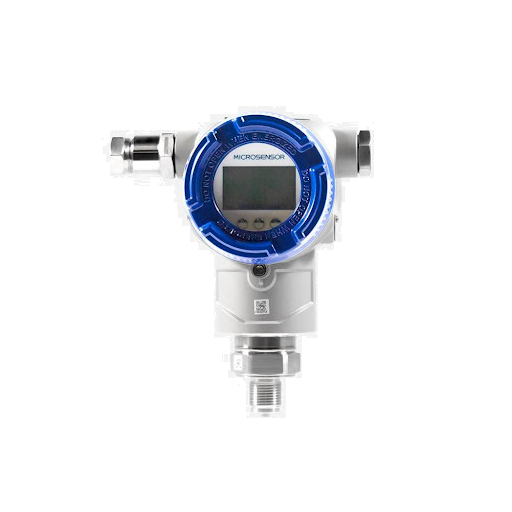

الشكل 4. قياس مستشعر خريطة الضغط

مستشعر خريطة الضغط التفاضلي

يقيس مستشعر خريطة الضغط التفاضلي فرق الضغط بين نقطتين محددتين في نظام السحب بدلاً من مجرد الرجوع إلى الضغط الجوي الخارجي أو الفراغ.عادةً ما يقارن هذا المستشعر مستويات الضغط بين مشعب السحب وجسم الخانق أو موقع آخر داخل نظام السحب.من خلال توفير قياس أكثر تفصيلاً لتغيرات تدفق الهواء والضغط ، فهو مفيد لاكتشاف مشكلات الأداء المتعلقة بتنفس الهواء وتنفس المحرك.هذا النوع من المستشعرات ذات قيمة في أنظمة إدارة المحرك المتقدمة التي تتطلب تشخيصات دقيقة للمشاكل المتعلقة بتدفق الهواء.

على سبيل المثال ، إذا كان هناك انسداد في مرشح الهواء ، أو تسرب فراغ ، أو انسداد في جسم الخانق ، يمكن لمستشعر خريطة الضغط التفاضلي اكتشاف انخفاض أو زيادة ضغط غير عادي.عند حدوث مثل هذه التناقضات ، تتلقى ECM بيانات من المستشعر ويمكن أن تؤدي إلى ضوء تحذير أو ضبط إعدادات المحرك لتعويض المشكلة.نظرًا لقدرتها على تشخيص عدم كفاءة تدفق الهواء ، يتم استخدام مستشعر خريطة الضغط التفاضلي بشكل شائع في المركبات ذات أنظمة تناول معقدة ومحركات توربيني وأنظمة التحكم في الانبعاثات.يساعد في الحفاظ على كمية الهواء الأمثل ، ويمنع مشكلات الأداء مثل انخفاض إنتاج الطاقة أو ضعف الاقتصاد في استهلاك الوقود ، ويساهم في كفاءة المحرك بشكل عام.هذا يجعلها مكونًا مهمًا في استراتيجيات التشخيص الحديثة والانبعاثات.

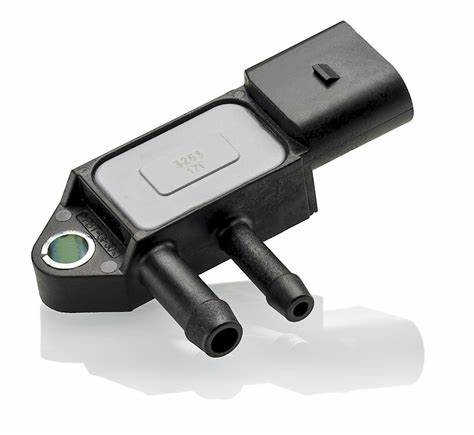

الشكل 5. مستشعر خريطة الضغط التفاضلي

مستشعر خريطة إخراج التردد

يقوم مستشعر خريطة إخراج التردد بنقل بيانات الضغط إلى ECM باستخدام إشارة تردد مختلفة بدلاً من إشارة الجهد.مع تغير الضغط المتشعب ، يقوم المستشعر بضبط تواتر نبضات الإشارة الخاصة به ، والتي يفسرها ECM بعد ذلك لتحديد خلط الوقود المناسب وإعدادات الإشعال.تعتبر طريقة نقل البيانات هذه فعالة في البيئات التي يمكن أن تعطل فيها الضوضاء الكهربائية والتداخل الإشارات التقليدية القائمة على الجهد.تم استخدام مستشعرات خريطة إخراج التردد على نطاق واسع في نماذج المركبات القديمة وأنظمة المحرك المتخصصة ، وخاصة في التطبيقات التي كان الاستقرار الكهربائي أولوية.نظرًا لأن الإشارات المستندة إلى التردد أقل عرضة للتشويه عن التداخل الكهرومغناطيسي ، فقد تم تفضيل هذه المستشعرات في كثير من الأحيان في محركات عالية الأداء أو الصناعية التي تعمل في ظل الظروف القاسية.

كانت شائعة في أنظمة حقن الوقود الإلكترونية المبكرة.على الرغم من أن هذه المستشعرات لا تستخدم على نطاق واسع في المركبات الحديثة بسبب التطورات في أجهزة استشعار الخريطة القائمة على الجهد ، إلا أنها لا تزال موجودة في بعض الأنظمة القديمة.تستمر بعض المركبات المتخصصة والتطبيقات الصناعية في استخدام مستشعرات ناتج التردد من أجل متانتها ومقاومة ضوضاء الإشارة.على الرغم من أن التقنيات الحديثة قد حلت محلها إلى حد كبير ، إلا أنها تظل جزءًا مهمًا من تاريخ السيارات والتطبيقات الهندسية المحددة.

مستشعر خريطة إخراج الجهد التناظرية

يعمل مستشعر خريطة إخراج الجهد التناظري عن طريق إرسال إشارة جهد متغيرة باستمرار إلى ECM ، المقابلة للتغيرات في الضغط المتشعب.مع زيادة أو انخفاض ضغط مشعب السحب ، ينتج المستشعر ناتجًا متناسبًا في الجهد الذي تستخدمه ECM لإجراء تعديلات في حقن الوقود ، وتوقيت الإشعال ، ووظائف المحرك الأخرى.هذا النوع من مستشعرات MAP هو الأكثر شيوعًا في المركبات الحديثة بسبب دقتها وبساطتها وتكاملها السلس مع أنظمة التحكم الإلكترونية.يمكن لـ ECM معالجة إشارات الجهد بسرعة من المستشعر لإجراء تعديلات ، مما يضمن أن المحرك يعمل بكفاءة في ظل ظروف القيادة المختلفة.

تتيح الطبيعة الناعمة والمستمرة لإخراج الجهد التحكم الدقيق في خلائط الوقود الجوي ، مما يؤدي إلى اقتصاد في استهلاك الوقود بشكل أفضل ، وانخفاض الانبعاثات ، وتحسين أداء المحرك.ومع ذلك ، فإن أحد العيوب المحتملة لأجهزة استشعار خريطة إخراج الجهد هو حساسها للتداخل الكهربائي ، والتي يمكن أن تسبب أحيانًا قراءات غير دقيقة أو اضطرابات إشارة.على الرغم من ذلك ، فإن التقدم في تقنيات التدريع والتصفية قد قللت من هذه المخاوف ، مما يجعل مستشعرات خريطة إخراج الجهد التناظرية الخيار المفضل.تضمن موثوقيتها وقابليتها للتكاليف وتوافقها مع ECMs المعاصرة استخدامها الواسع النطاق في تطبيقات السيارات.

وظيفة مستشعر MAP

يعد مستشعر الخريطة (الضغط المطلق المشعب) أكثر من مجرد أداة لقياس ضغط الهواء داخل المحرك.يلعب دورًا في إدارة المحرك من خلال مساعدة وحدة التحكم في المحرك (ECM) على ضبط توصيل الوقود وتوقيت الإشعال بناءً على كمية الهواء الذي يدخل المحرك.هناك حاجة إلى هذا التعديل لأن المحركات تعمل في ظل ظروف مختلفة ، مثل التسارع أو الخمول أو قيادة التل.يضمن مستشعر الخريطة أن يحصل المحرك على خليط الوقود الجوي المناسب في جميع الأوقات ، مما يساعد السيارة على الركض بسلاسة وكفاءة.

واحدة من أهم الوظائف في مستشعر MAP هي المساعدة في التحكم في كفاءة استهلاك الوقود.عندما يحتاج المحرك إلى مزيد من الطاقة ، كما هو الحال أثناء التسارع الثابت ، يكتشف المستشعر ضغطًا منخفضًا في مشعب السحب ويشير إلى ECM لزيادة حقن الوقود.من ناحية أخرى ، عندما تتجول السيارة بسرعة ثابتة ، يكتشف المستشعر ضغطًا أعلى ، مما يسمح لـ ECM بتقليل استهلاك الوقود لتحسين عدد الكيلومترات.تساعد هذه العملية برامج التشغيل على توفير المال على الوقود مع الحفاظ على أداء قوي للمحرك.

وظيفة رئيسية أخرى لمستشعر MAP هي تنظيم توقيت الإشعال.يحدد توقيت الإشعال عندما تشعل شمعات الإشعال الوقود داخل المحرك.إذا حدثت الشرارة في وقت مبكر جدًا أو متأخرًا جدًا ، فقد يخالف المحرك أو يفقد الطاقة أو نفايات الوقود.يساعد مستشعر MAP جهاز ECM على ضبط توقيت الشرارة استنادًا إلى مستويات ضغط الهواء ، مما يضمن تشغيل المحرك بسلاسة دون أن يطرد أو تردد.هذا أمر مهم في محركات الشحن التوربيني وعالي الأداء ، حيث يكون التوقيت الدقيق ضروريًا للطاقة والكفاءة المثلى.

يلعب مستشعر الخريطة أيضًا دورًا في الحد من الانبعاثات.من خلال توفير بيانات دقيقة إلى ECM ، فإنه يساعد على ضمان أن نسبة الوقود الجوي ليست غنية جدًا (الكثير من الوقود) ولا يميل (القليل جدًا من الوقود).يضمن الخليط المتوازن بشكل صحيح أن يحترق المحرك غازًا نظيفًا ، مما يقلل من الغازات الضارة مثل أول أكسيد الكربون (CO) ، والهيدروكربونات (HC) ، وأكاسيد النيتروجين (NOX).تعتبر هذه الوظيفة مهمة لتلبية اللوائح البيئية والحفاظ على المركبة المتوافقة مع معايير الانبعاثات.

أسباب مستشعر خريطة سيئة

يمكن أن يؤدي مستشعر الخريطة المعيبة (الضغط المطلق) إلى ضعف أداء المحرك ، وتقليل كفاءة استهلاك الوقود ، وتخفيض الخمول.يمكن أن تتسبب عدة عوامل في فشل مستشعر MAP ، مما يجعله بحاجة إلى تحديد هذه المشكلات ومعالجتها مبكرًا.فيما يلي الأسباب الرئيسية لمستشعر خريطة سيئة ، إلى جانب تفسيرات مفصلة.

عمر المستشعر وارتداء مع مرور الوقت

بمرور الوقت ، يرتدي مستشعر الخريطة بشكل طبيعي بسبب الاستخدام المستمر.يمكن أن تتحلل المكونات الداخلية ، بما في ذلك الحجاب الحاجز والدوائر الإلكترونية ، مما يؤدي إلى قراءات ضغط غير دقيقة.مع تقدم أجهزة الاستشعار ، تضعف قدرته على اكتشاف تغيرات ضغط الهواء ، مما يؤدي إلى تلقي وحدة التحكم في المحرك (ECU) بيانات غير صحيحة.قد يؤدي ذلك إلى ضعف التسارع أو الخمول الخام أو زيادة استهلاك الوقود.قد تتطور أجهزة الاستشعار القديمة أيضًا عن أخطاء كهربائية داخلية ، مما يؤدي إلى استجابة تأخير أو بدون استجابة من المستشعر.يمكن أن تساعد فحوصات الصيانة المنتظمة والاستبدال في الوقت المناسب لمستشعر خريطة الشيخوخة في منع مشاكل المحرك غير المتوقعة.

التعرض لدرجات الحرارة المتطرفة والاهتزازات

يعد Bay Engine بيئة قاسية ، حيث تعرض مستشعر MAP للحرارة العالية ، والاهتزازات القوية ، وتغيرات الضغط المستمرة.يمكن أن تتسبب درجات الحرارة القصوى في التوسع في مكونات المستشعر وتتقلصها ، مما يؤدي إلى الشقوق أو الاتصالات الفضفاضة أو الأضرار الداخلية.يمكن أن تضعف اهتزازات المحرك المستمرة من غلاف المستشعر ، مما تسبب في كسر الدوائر الداخلية أو تطوير اتصالات أسلاك فضفاضة.إذا أصبح المستشعر غير مستقر بسبب تلف الاهتزاز ، فقد يرسل إشارات متقلبة أو غير دقيقة إلى وحدة التحكم الإلكترونية.يمكن أن يساعد الحفاظ على المستشعر المضمون بشكل صحيح وضمان عزل جيد في منع فشل درجة الحرارة والاهتزاز.

تسرب الفراغ في نظام السحب

يعد تسرب الفراغ أحد أكثر الأسباب شيوعًا لقراءات مستشعر الخريطة غير الصحيحة.يعتمد المستشعر على قراءات الضغط الدقيقة من مشعب السحب للعمل بشكل صحيح.إذا كان هناك تسرب في خرطوم الفراغ أو نظام السحب ، فقد يكتشف المستشعر مستويات الضغط الخاطئة ، مما يؤدي إلى سوء تقدير توصيل الوقود وتوقيت الإشعال.يمكن أن تحدث تسريبات الفراغ بسبب خراطيم فراغ متشققة أو فضفاضة متصلة بمستشعر الخريطة ، وحشيات متهالكة حول مشعب السحب ، وتسرب بالقرب من جسم الخانق أو صمامات السحب.تشمل أعراض تسرب الفراغ الذي يؤثر على مستشعر الخريطة الخمول أو المماطلة أو فقدان الطاقة.إن التحقق من خطوط الفراغ الفضفاضة أو التالفة وتسربات الختم على الفور يمكن أن يمنع قراءات الاستشعار غير الدقيقة.

التلوث من الأوساخ والزيت والحطام

يمكن أن تسد تراكم الأوساخ والزيت والكربون مستشعر MAP ، مما يؤثر على قدرته على قياس الضغط بدقة.غالبًا ما يحدث التلوث بسبب أبخرة الزيت من نظام تهوية علبة المرافق ، أو مرشحات الهواء القذر ، أو التعرض لأوساخ المحرك وحطام الطرق.عندما يصبح المستشعر مسدودًا ، قد يرسل إشارات متأخرة أو غير صحيحة إلى وحدة التحكم الإلكترونية ، مما يؤدي إلى سوء كفاءة الوقود والأداء البطيء.في الحالات الشديدة ، يمكن للتلوث منع المستشعر تمامًا ، مما يمنعه من العمل.يمكن للتنظيف المنتظم لنظام السحب واستبدال مرشحات الهواء أن يساعد في منع تراكم وضمان قراءات استشعار دقيقة.

عيوب التصنيع وأجهزة الاستشعار ذات الجودة الضعيفة

على الرغم من أن بعض أجهزة استشعار الخريطة ليست شائعة جدًا ، فقد تحتوي على عيوب في المصنع أو مكونات ذات جودة ضعيفة تسبب الفشل المبكر.قد لا تصمد أجهزة الاستشعار ذات الجودة المنخفضة إلى تحمل ظروف المحرك القاسية ، مما يؤدي إلى قراءات غير دقيقة أو عمر قصير.تشمل أعراض المستشعر المعيب سلوك المحرك غير المنتظم ، مثل المماطلة المفاجئة ، أو الضخمة ، أو صعوبة بدء السيارة.يمكن أن يساعد استخدام OEM (الشركة المصنعة للمعدات الأصلية) أو مستشعرات ما بعد البيع عالية الجودة في تجنب الفشل المبكرة الناجم عن عيوب التصنيع.

الأسلاك الخاطئة أو الاتصالات الفضفاضة أو التثبيت غير السليم

يعتمد مستشعر الخريطة على الأسلاك الكهربائية لإرسال إشارات إلى وحدة التحكم الإلكترونية.يمكن أن تتداخل الأسلاك التالفة أو الموصلات المتآكلة أو التثبيت غير السليم مع نقل الإشارة ، مما يؤدي إلى إرسال المستشعر بيانات غير صحيحة أو التوقف عن العمل تمامًا.تشمل المشكلات المتعلقة بالأسلاك الشائعة الأسلاك المتوترة أو المكسورة بسبب البلى ، الموصلات المتآكلة أو القذرة التي تمنع اتصال كهربائي قوي ، وتركيب مستشعر فضفاض ، مما يسبب قراءات غير مستقرة.إذا لم يتم تثبيت المستشعر بشكل صحيح ، فقد لا يتماشى بشكل صحيح مع مشعب السحب ، مما يؤدي إلى أخطاء قراءة الضغط.يمكن أن يساعد التحقق من اتصالات الأسلاك ، وضمان التثبيت الآمن ، واستبدال الأسلاك التالفة في استعادة وظيفة المستشعر المناسبة.

كيف يعمل مستشعر الخريطة؟

يعد مستشعر الضغط المطلق (MAP) متعددة جزءًا مهمًا من نظام إدارة محرك السيارة.يساعد وحدة التحكم في المحرك (ECU) على تحديد مقدار إدخال الهواء الذي يدخل المحرك ، مما يسمح بإجراء تعديلات دقيقة على حقن الوقود وتوقيت الإشعال.بدون جهاز استشعار MAP يعمل بشكل صحيح ، قد يعاني المحرك مع ضعف الأداء ، والخروج القاسي ، وزيادة استهلاك الوقود.في جوهره ، يعمل مستشعر MAP عن طريق قياس ضغط الهواء داخل مشعب السحب.مشعب المدخول هو جزء من المحرك حيث يخلط الهواء مع الوقود قبل دخول غرفة الاحتراق.نظرًا لأن كمية الهواء في المحرك تتغير بناءً على موضع الخانق ، وحمل المحرك ، والسرعة ، يوفر مستشعر MAP قراءات الضغط إلى وحدة التحكم الإلكترونية.تساعد هذه القراءات وحدة التحكم الإلكترونية في ضبط خليط الوقود الهوائي ، مما يضمن أن المحرك يتلقى الكمية المناسبة من الوقود في الوقت المناسب.

يستخدم مستشعر الخريطة الحجاب الحاجز ودائرة إلكترونية لقياس تغييرات ضغط الهواء.داخل المستشعر ، هناك غرفتان: يتعرض جانب واحد للهواء المحيط (الخارجي) ، والآخر متصل بمشعب السحب.عند تشغيل المحرك ، يتغير ضغط الهواء داخل المنوع باستمرار اعتمادًا على مقدار فتح الخانق أو يغلقه.مع تغير هذا الضغط ، يتحرك الحجاب الحاجز داخل المستشعر أو يثني ، ويتم تحويل هذه الحركة إلى إشارة كهربائية يتم إرسالها إلى وحدة التحكم الإلكترونية.

يعمل مستشعر MAP على نظام مرجعي 5 فولت ، مما يعني أنه يحتوي على ثلاثة اتصالات كهربائية: جهد مرجعي ، وإعادة إشارة ، وسلك أرضي.توفر وحدة التحكم في مجموعة الحركة (PCM) ، التي تدير وظائف المحرك المختلفة ، إشارة مرجعية 5 فولت إلى المستشعر.يقوم مستشعر MAP بعد ذلك بضبط هذا الجهد بناءً على ضغط الهواء في مشعب السحب.إذا كان الضغط مرتفعًا (المزيد من الهواء يدخل المحرك ، مثل أثناء التسارع) ، يزيد المستشعر من جهد الخرج.إذا كان الضغط منخفضًا (يدخل الهواء أقل ، مثل عند الخمول أو التباطؤ) ، يتناقص الجهد.يتم إرسال هذه الإشارة المتغيرة مرة أخرى إلى PCM ، مما يسمح لها بحساب كمية الهواء للمحرك وضبط حقن الوقود وفقًا لذلك.

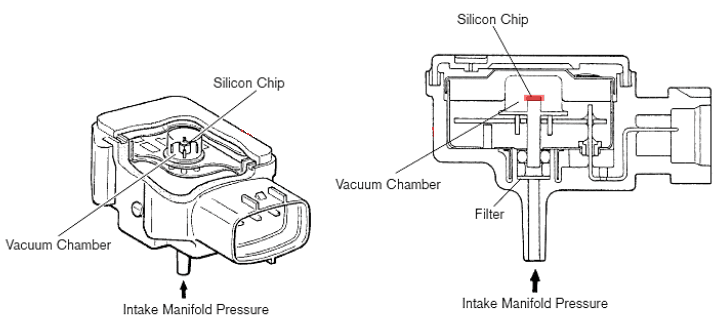

الشكل 6. وجهات نظر مستعرضة وخارجية لمستشعر الخريطة

عندما يكون الخانق مفتوحًا بالكامل ، كما هو الحال أثناء التسارع الثابت ، يكون الضغط داخل مشعب السحب قريبًا من الضغط الجوي ، مما يعني وجود فراغ أقل.يكتشف مستشعر MAP هذا التغيير ويشير إلى وحدة التحكم الإلكترونية لزيادة حقن الوقود ، مما يوفر للمحرك المزيد من الطاقة.من ناحية أخرى ، عندما يتم إغلاق الخانق تقريبًا ، مثل عندما تبطئ السيارة أو تتخلى ، هناك ضغط فراغ أعلى في مشعب السحب.يكتشف مستشعر MAP هذا ويطلب من وحدة التحكم الإلكترونية تقليل حقن الوقود ، مما يساعد على توفير الوقود ومنع الانبعاثات المفرطة.

وظيفة أخرى لمستشعر MAP هي دورها في ضبط توقيت الإشعال.تستخدم وحدة التحكم الإلكترونية قراءات ضغط المستشعر لتحديد أفضل وقت لإشعال خليط الوقود الهوائي داخل الأسطوانات.إذا كان الضغط مرتفعًا (يشير إلى وجود حمولة ثقيلة على المحرك) ، فإن وحدة التحكم الإلكترونية تقدم توقيت الإشعال لزيادة الطاقة والكفاءة.إذا كان الضغط منخفضًا ، فإن وحدة التحكم الإلكترونية تعود إلى التوقيت لمنع الإفراط أو الضلوع ، مما يضمن وجود محرك سلس.

يستخدم مستشعر الخريطة أيضًا في التشخيص والتحكم في الانبعاثات.إذا كان المستشعر يوفر قراءات غير صحيحة بسبب الأضرار أو التلوث أو مشاكل الأسلاك ، فيجوز لوكالة الاستخبارات الاقتصادية الأوروبية تسجيل رمز المتاعب وتشغيل ضوء محرك الفحص (CEL).تشمل الأعراض الشائعة لمستشعر MAP المعيب التردد أثناء التسارع ، أو ضعف الاقتصاد في استهلاك الوقود ، أو توقف المحرك ، أو الدخان الأسود من العادم.نظرًا لأن المستشعر يلعب دورًا في الحفاظ على مزيج الوقود الهوائي الصحيح ، يمكن أن يؤدي مستشعر MAP المعطل إلى انبعاثات أعلى وفشل محتمل في اختبارات الانبعاثات.

رموز مستشعر MAP

عندما لا يعمل مستشعر الخريطة (الضغط المطلق) بشكل صحيح ، قد تقوم وحدة التحكم في محرك السيارة (ECU) بتخزين رمز المتاعب وتشغيل مصباح Check Engine (CEL).رموز المتاعب هذه ، المعروفة أيضًا باسم رموز المتاعب التشخيصية (DTCs) ، تساعد الميكانيكا وأصحاب المركبات على تحديد المشكلات المتعلقة بالمستشعر وإصلاحها.يمكن استرداد الرموز باستخدام ماسح ضوئي OBD-II ، وهي أداة تقرأ رموز الصدع المخزنة من كمبيوتر السيارة.فيما يلي رموز المتاعب الأكثر شيوعًا لمستشعر MAP ، إلى جانب تفسيراتها.

• P0105: عطل دائرة مستشعر MAP

يتم تشغيل رمز المتاعب P0105 عندما تكتشف وحدة التحكم في المحرك (ECU) مشكلة في دائرة مستشعر الضغط المطلق (MAP).يلعب مستشعر MAP دورًا في مراقبة ضغط الهواء داخل مشعب السحب ، مما يسمح للوحدة الإلكترونية بحساب خليط الوقود الهوائي المناسب لأداء المحرك الأمثل.عندما تواجه هذه الدائرة عطلًا ، يمكن أن يكون ذلك بسبب عوامل مختلفة ، مثل الأسلاك الفضفاضة أو التالفة ، أو الاتصالات الكهربائية المتآكلة التي تتداخل مع انتقال الإشارة المناسب ، أو مستشعر فشل لم يعد يوفر قراءات دقيقة.نظرًا لأن مستشعر MAP مسؤول عن إرسال البيانات إلى وحدة التحكم الإلكترونية ، فإن أي تعطيل في وظيفته يمكن أن يؤثر على كفاءة المحرك وقابلية القيادة.

عندما تفشل دائرة مستشعر الخريطة في نقل قراءات الضغط الصحيحة ، قد تكافح وحدة التحكم الإلكترونية لضبط خليط الوقود الجوي بشكل صحيح ، مما يؤدي إلى مشكلات في الأداء المختلفة.قد تواجه أعراضًا مثل سوء كفاءة استهلاك الوقود أو التردد أثناء التسارع أو حتى توقف المحرك غير المتوقع.نظرًا لأن وحدة التحكم الإلكترونية تعتمد على بيانات الضغط الدقيقة لتنظيم الاحتراق ، فإن القراءات غير الصحيحة يمكن أن تؤدي إلى خليط غني أو هزيل بشكل مفرط ، مما يؤثر سلبًا على كل من الطاقة والانبعاثات.لحل هذه المشكلة ، فحص اتصالات الأسلاك للتلف ، واختبار إخراج المستشعر لتأكيد ما إذا كان يعمل بشكل صحيح ، واستبدال أي مكونات خاطئة حسب الحاجة.يمكن أن تساعد معالجة المشكلة في وقت مبكر في منع المزيد من مشكلات أداء المحرك وضمان التشغيل السلس.

• P0106: مشكلة مستشعر MAP/مشكلة الأداء

يحدث رمز مشكلة P0106 ​​عندما تكتشف وحدة التحكم الإلكترونية أن مستشعر MAP يوفر قراءات الضغط التي تقع خارج النطاق المتوقع.هذا يعني أن المستشعر إما يكتشف القيم المرتفعة جدًا أو منخفضة جدًا فيما يتعلق بظروف التشغيل الحالية للمحرك.نظرًا لأن مستشعر MAP مصمم لمراقبة ضغط المنوع المهم وضبط توصيل الوقود وفقًا لذلك ، فإن أي قراءات غير صحيحة يمكن أن تسبب اضطرابات في الأداء.يمكن أن تساهم عدة عوامل في هذه المشكلة ، بما في ذلك مستشعر عطل يوفر قراءات ضغط غير دقيقة ، وتسربات فراغ في خراطيم السحب أو المتصلة ، والتلوث من الأوساخ أو الحطام يتداخل مع قدرة المستشعر على قياس الضغط بدقة.

عندما تتلقى وحدة التحكم الإلكترونية بيانات ضغط غير صحيحة ، قد تكافح من أجل تحقيق التوازن بين خليط الوقود الجوي بشكل صحيح ، مما يؤدي إلى أعراض ملحوظة مثل تردد المحرك ، الخمول الخشن ، الضخامة ، وزيادة في الانبعاثات الضارة.إذا أرسل مستشعر الخريطة قراءات عالية الضغط بشكل غير طبيعي ، فقد تقوم وحدة التحكم الإلكترونية بحقن الوقود المفرط ، مما يسبب احتراقًا غير فعال وزيادة استهلاك الوقود.على العكس من ذلك ، إذا كان المستشعر يقلل من الضغط ، فقد لا يتلقى المحرك وقودًا كافيًا ، مما يؤدي إلى ضعف التسارع والأداء البطيء.لتشخيص هذه المشكلة وحلها ، تقوم الميكانيكا بتنظيف مستشعر MAP لإزالة أي حطام ، وفحص مشعب السحب والخراطيم لتسريبات الفراغ ، واستبدال المستشعر إذا تم تحديده لتكون خاطئة.

• P0107: دائرة مستشعر MAP مدخلات منخفضة

يتم تعيين رمز مشكلة P0107 عندما يرسل مستشعر MAP إشارة الجهد إلى وحدة التحكم الإلكترونية التي تكون أقل من النطاق المتوقع.نظرًا لأن مستشعر الخريطة يقيس ضغط الهواء داخل مشعب السحب ، يجب أن يتوافق ناتجه الجهد مع ظروف المحرك الفعلية.عندما تكون الإشارة منخفضة للغاية ، قد يسيء وحدة التحكم الإلكترونية تفسير هذا الأمر كدليل على ضغط منخفض للغاية ، حتى لو كان الضغط المتشعب ضمن مستويات التشغيل العادية.غالبًا ما تكون هذه المشكلة ناتجة عن مستشعر خريطة فاشل غير قادر على توليد إشارة الجهد المناسبة ، أو المشكلات الكهربائية مثل الدوائر القصيرة أو الموصلات المتآكلة ، أو التسربات الفراغية التي تؤدي إلى قراءات ضغط غير صحيحة داخل نظام السحب.

يمكن أن يسبب مستشعر الخريطة المعيب الذي يبلغ انخفاض الضغط بشكل غير طبيعي مشكلات في الأداء الملحوظة ، بما في ذلك فقدان قوة المحرك ، وسوء استجابة الخانق ، والخروج القاسي ، وفي الحالات الشديدة ، توقف المحرك.نظرًا لأن وحدة التحكم الإلكترونية تستخدم بيانات الضغط المتشعب لحساب خليط الوقود الهوائي الصحيح ، فإن إشارة المدخلات المنخفضة يمكن أن تتسبب في تشغيل المحرك للغاية ، مما يؤدي إلى خلل في الاحتراق.يتطلب تشخيص هذه المشكلة التحقق من الأسلاك والموصلات لأي ضرر أو تآكل ، واختبار إخراج الجهد المستشعر باستخدام مقياس متعدد لتحديد ما إذا كان ضمن النطاق المتوقع ، واستبدال المستشعر إذا لم يكن يعمل بشكل صحيح.يمكن أن يؤدي تحديد وتثبيت السبب الجذري لهذه المشكلة على الفور إلى منع المزيد من تدهور الأداء وتلف المحرك المحتمل.

• P0108: دائرة مستشعر MAP مدخلات عالية

يظهر رمز مشكلة P0108 عندما تكتشف وحدة التحكم الإلكترونية إشارة الجهد من مستشعر الخريطة أعلى من المتوقع.يشير هذا إلى أن المستشعر يقوم بالإبلاغ عن ضغط مشعب عالي غير عادي ، والذي قد لا يعكس بدقة الظروف الفعلية للمحرك.نظرًا لأن مستشعر MAP يساعد في تنظيم حقن الوقود وتوقيت الإشعال ، فإن القراءات غير الصحيحة يمكن أن تؤدي إلى احتراق غير لائق وضعف أداء المحرك.تتضمن الأسباب الشائعة لهذه المشكلة مستشعر MAP المعطل الذي يرسل إشارات غير صحيحة ، ومشاكل الأسلاك مثل الدوائر المفتوحة أو الموصلات التالفة ، وقيود تدفق الهواء الناتج عن جسم السحب أو هيكل الخانق ، والتي يمكن أن تخلق قراءات ضغط مضللة.

عندما يوفر مستشعر MAP قيمًا عالية الدخل بشكل غير طبيعي ، قد يستجيب وحدة التحكم الإلكترونية عن طريق حقن الوقود أكثر من اللازم ، مما يؤدي إلى زيادة استهلاك الوقود والاحتراق غير الفعال.قد تلاحظ أعراضًا مثل الدخان الأسود القادم من العادم بسبب مزيج من الوقود الغني بالهواء ، وتشغيل المحرك الخام ، وزيادة تكاليف الوقود.يمكن أن تتسبب قراءات الضغط غير الصحيحة في تشغيل المحرك بشكل غير فعال ، مما قد يؤدي إلى ظهور ضوء محرك فحص.لتشخيص المشكلة وإصلاحها ، فحص الأسلاك والمستشعر للتلف ، وتنظيف نظام السحب لإزالة أي انسداد ، واستبدال المستشعر إذا تم تحديده ليكون معيبًا.يساعد معالجة هذه المشكلة على الفور في استعادة كفاءة الوقود المناسبة وأداء المحرك.

• P0109: دائرة مستشعر MAP متقطعة

يتم تشغيل رمز المشكلة p0109 عندما يرسل مستشعر MAP إشارة غير متسقة أو غير مستقرة إلى وحدة التحكم الإلكترونية.بدلاً من توفير قراءة جهد ثابت تتوافق مع الضغط المتشعب ، تتقلب الإشارة بشكل غير متوقع ، مما يجعل من الصعب على وحدة التحكم الإلكترونية ضبط توصيل الوقود وتوقيت الإشعال بدقة.غالبًا ما يكون هذا النوع من المشكلات ناتجًا عن اتصالات الأسلاك الفضفاضة أو المتآكلة التي تعطل الإشارة بشكل متقطع ، وهو مستشعر فاشل يعمل بشكل متقطع ، أو تلف تسخير الأسلاك بسبب اهتزازات المحرك.نظرًا لأن مستشعر MAP يلعب دورًا في إدارة المحرك ، فإن مشكلة متقطعة يمكن أن تؤدي إلى أداء غير منتظم ومخاوف غير متوقعة لرفوف القيادة.

عندما تكون إشارة مستشعر الخريطة غير مستقرة ، قد تواجه أعراضًا مثل التردد أثناء التسارع أو فقدان الطاقة المفاجئ أو ارتفاع المحرك أو التغييرات التي لا يمكن التنبؤ بها في استجابة الخانق.يمكن لهذه المخالفات أن تجعل السيارة صعبة القيادة وقد تؤدي إلى ضغط إضافي على مكونات المحرك الأخرى.يتضمن تشخيص هذه المشكلة التحقق من الأسلاك الفضفاضة أو التالفة ، وضمان أن تكون جميع الموصلات الكهربائية آمنة وخالية من التآكل ، واختبار المستشعر في ظل ظروف مختلفة لمعرفة ما إذا كانت الإشارة لا تزال مستقرة.إذا استمر المستشعر في إرسال إشارات غير منتظمة ، فإن استبدالها بمحطة جديدة غالبًا ما يكون الحل الأفضل لاستعادة أداء محرك ثابت ومنع المزيد من المضاعفات.

كيفية استخدام مستشعر الخريطة؟

يعد مستشعر الضغط المطلق (MAP) متعددة مكونًا مهمًا في نظام محرك السيارة.يساعد وحدة التحكم في المحرك (ECM) على ضبط خليط الوقود الهوائي لتحسين كفاءة استهلاك الوقود ، والتسارع الأكثر سلاسة ، وانبعاثات انبعاثات.لاستخدام مستشعر MAP بشكل صحيح ، يجب تثبيته بشكل صحيح ومعايرته واختباره للتأكد من أنه يوفر قراءات دقيقة.فيما يلي دليل مفصل حول كيفية تحديد موقع مستشعر MAP وتوصيله واختباره واستكشاف الأخطاء وإصلاحها للحصول على أفضل أداء للمحرك.

تحديد موقع مستشعر الخريطة

قبل استخدام مستشعر MAP ، فإن الخطوة الأولى هي تحديد موقعه الدقيق داخل خليج المحرك.يتم تركيب مستشعر الخريطة على مشعب السحب أو بالقرب منه ، وهو المكون المسؤول عن توزيع الهواء على أسطوانات المحرك.يتم العثور عليه عادة بالقرب من جسم الخانق ، لأنه يحتاج إلى اكتشاف اختلافات الضغط عندما يفتح الخانق ويغلق.يعتمد الموضع الدقيق للمستشعر على صنع السيارة وطرازها ، لذلك يمكن أن يوفر الإشارة إلى دليل الخدمة تفاصيل محددة حول موقعه.في معظم الحالات ، يكون مستشعرًا صغيرًا مستطيلًا مع موصل كهربائي ، وفي بعض التصميمات ، خرطوم فراغ متصل به.

لتحديد موقع مستشعر الخريطة بدقة ، افحص مشعب المدخول لمستشعر إما تم تثبيته على المشعب نفسه أو متصلاً عبر خرطوم فراغ.سيكون للمستشعر تسخير الأسلاك مع أسلاك متعددة تؤدي إلى ECM.إذا كان تخطيط محرك السيارة يجعل من الصعب العثور على المستشعر ، فإن استخدام دليل الإصلاح عبر الإنترنت أو استشارة ميكانيكي يمكن أن يكون مفيدًا.من المهم التأكد من أن المستشعر في حالة جيدة وخالية من الأوساخ المفرطة أو الحطام أو تراكم الزيت ، حيث أن هذه الملوثات يمكن أن تتداخل مع قدرتها على توفير قراءات دقيقة للضغط.

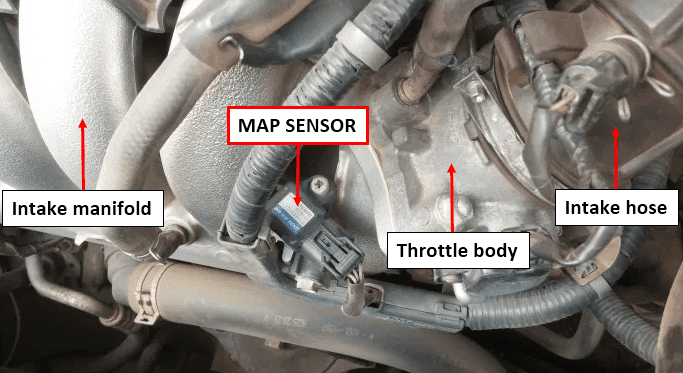

الشكل 7. موقع مستشعر الخريطة

توصيل مستشعر الخريطة

يعد الاتصال الصحيح لمستشعر MAP مهمًا لضمان تواصله بدقة مع ECM.يتم توصيل المستشعر عبر تسخير كهربائي ثلاثي الأسلاك ، كل سلك يخدم وظيفة محددة.السلك الأول هو الجهد المرجعي (5V) ، والذي يتم توفيره بواسطة ECM لتشغيل المستشعر.السلك الثاني هو سلك الإشارة ، الذي ينقل قراءات الضغط إلى ECM للمعالجة.السلك الثالث هو السلك الأرضي ، الذي يضمن تدفق كهربائي مستقر ويمنع تداخل الإشارة.يمكن أن يؤدي الاتصال السيئ في أي من هذه الأسلاك إلى قراءات غير صحيحة وقضايا أداء المحرك المحتملة.

قبل توصيل مستشعر الخريطة ، افحص تسخير الأسلاك لأي علامات للارتداء ، مثل الأسلاك المتوترة أو التآكل أو الاتصالات الفضفاضة.قم بتوصيل الموصل الكهربائي بحزم في المستشعر لضمان ملاءمة آمنة.إذا كان المستشعر يستخدم خرطوم الفراغ ، فتأكد من وجود الشقوق أو التسريبات أو الانقطاعات ، لأن أي تسرب فراغ يمكن أن يتسبب في توفير المستشعر قراءات غير دقيقة.يجب استبدال خرطوم تالف لمنع تقلبات ضغط الهواء من التأثير على أداء المحرك.بمجرد توصيل المستشعر بشكل آمن ، تحقق من أن الأسلاك يتم توجيهها بشكل صحيح وليس على اتصال بمكونات المحرك الساخن التي قد تسبب الضرر بمرور الوقت.

معايرة مستشعر الخريطة

في بعض المركبات ، بعد تثبيت مستشعر خريطة جديد ، قد تكون المعايرة مطالبة لضمان قراءات ضغط دقيقة.المعايرة هي عملية مزامنة المستشعر مع ECM بحيث يقيس بشكل صحيح الضغط المتشعب عبر ظروف تشغيل مختلفة.بدون المعايرة المناسبة ، قد يرسل المستشعر إشارات غير صحيحة ، مما يؤدي إلى تعديلات الوقود غير السليمة أو تردد المحرك أو حتى المماطلة.لا تتطلب جميع المركبات المعايرة اليدوية ، حيث يتم معايرة بعض المستشعرات مسبقًا من قبل الشركة المصنعة.ومع ذلك ، بالنسبة لأولئك الذين يفعلون ذلك ، فإن بعد إجراء المعايرة الصحيح هو المساعدة في الحفاظ على كفاءة المحرك.

لمعايرة مستشعر MAP ، يلزم وجود أداة فحص تشخيصية تدعم معايرة المستشعر.أولاً ، قم بتوصيل أداة المسح الضوئي بمنفذ OBD-II للسيارة واتبع تعليمات الشركة المصنعة لإعادة تعيين ذاكرة ECM ، وقم بتطهير أي بيانات مخزنة من المستشعر القديم.بعد ذلك ، قم بتعيين قيم الضغط الأساسية وفقًا لمواصفات السيارة.تتيح هذه العملية لـ ECM التعرف على قراءات المستشعر الجديد وضبط توصيل الوقود وفقًا لذلك.بمجرد اكتمال المعايرة ، قم بإجراء محرك اختبار للتأكد من أن المحرك يعمل بسلاسة دون تردد أو فقدان الطاقة.إذا استمرت مشكلات الأداء ، فقد تكون هناك حاجة إلى مزيد من استكشاف الأخطاء وإصلاحها.

اختبار مستشعر الخريطة

بمجرد تثبيت مستشعر MAP وتوصيله ، يجب اختباره لتأكيد أنه يعمل بشكل صحيح.يمكن أن يتسبب مستشعر MAP الخاطئ في مجموعة متنوعة من مشكلات أداء المحرك ، مثل الخمول القاسي ، وسوء التسارع ، وزيادة استهلاك الوقود.يتضمن اختبار المستشعر التحقق من إخراج الجهد في ظل ظروف محرك مختلفة للتحقق مما إذا كان يوفر قراءات ضغط دقيقة.يمكن القيام بذلك باستخدام أداة مسح تشخيصية أو مقياس متعدد ، وكلاهما يسمح بمراقبة إشارات إخراج المستشعر.

لاختبار مستشعر الخريطة باستخدام أداة مسح تشخيصية ، ابدأ المحرك واتركه بالانفصال.قم بتوصيل أداة المسح الضوئي بمنفذ OBD-II للسيارة وانتقل إلى قائمة بيانات المستشعر.راقب قراءات مستشعر الخريطة مع زيادة وخفض سرعة المحرك تدريجياً.يجب أن يزداد جهد المستشعر عند التسارع والانخفاض عند التباطؤ.إذا ظل الجهد ثابتًا أو يظهر تقلبات غير منتظمة ، فقد يكون المستشعر معيبًا.بدلاً من ذلك ، لاختبار مستشعر MAP باستخدام مقياس متعدد ، قم بتعيينه على وضع جهد التيار المستمر وتوصيل الرصاص الإيجابي بسلك الإشارة والرصاص السلبي إلى الأرض.مع الإشعال على المحرك ، يجب أن تقرأ الجهد بين 4.5 فولت و 5 فولت.بمجرد تشغيل المحرك ، يجب أن يتقلب الجهد وفقًا لإدخال الخانق.قد تشير قراءة الجهد المنخفض أو العالي باستمرار إلى مستشعر معيب أو مشكلة الأسلاك أو تسرب الفراغ ، وكل ذلك يتطلب المزيد من التفتيش.

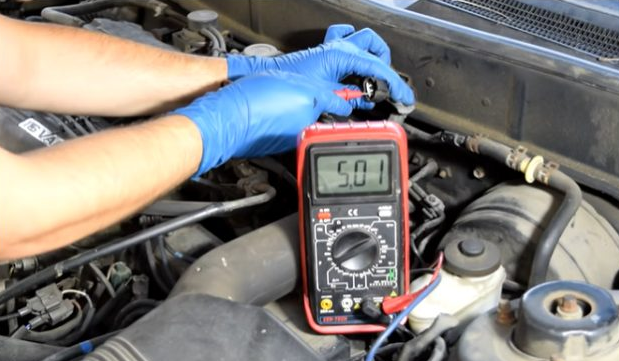

الشكل 8. اختبار مستشعر الخريطة

ما هي أعراض مستشعر الخريطة المعيب؟

نظرًا لأن مستشعر MAP يساعد وحدة التحكم في المحرك (ECM) على ضبط توصيل الوقود وتوقيت الإشعال ، فإن أي فشل يمكن أن يؤدي إلى تشغيل محرك غير صحيح.يمكن أن يساعد التعرف على أعراض مستشعر MAP السيئ مبكرًا في منع تلف المحرك الخطيرة والإصلاحات باهظة الثمن.فيما يلي علامات التحذير الأكثر شيوعًا لمستشعر MAP الخاطئ وكيفية تأثيرها على السيارة.

تحقق من تشغيل ضوء المحرك (CEL)

واحدة من أكثر العلامات المرورية والملاحظة لمستشعر MAP الفاشل هي إضاءة ضوء محرك الفحص (CEL) على لوحة القيادة.يراقب نظام التشخيص على متن السيارة (OBD-II) بشكل مستمر وظيفة مستشعر MAP ، وعندما يوفر المستشعر قراءات غير منتظمة أو غير صحيحة ، يكتشف ECM المشكلة ويؤدي إلى ظهور ضوء التحذير.يشير هذا التحذير إلى أن النظام قد قام بتخزين رمز المتاعب التشخيصية (DTC) ، والذي يمكن استرداده باستخدام ماسح ضوئي OBD-II للمساعدة في تحديد المشكلة.على الرغم من أن ضوء محرك الفحص قد لا يدل دائمًا على مشكلة مستشعر MAP ، إلا أنه بمثابة تنبيه مهم لا ينبغي تجاهله.

تتضمن رموز المشاكل الشائعة المتعلقة بمستشعر MAP الخاطئ P0105 (عطل دائرة مستشعر MAP) ، P0106 ​​(مشكلة مستشعر MAP/مشكلة الأداء) ، P0107 (جهد مستشعر MAP منخفض جدًا) ، و P0108 (جهد مستشعر MAP مرتفع للغاية).يمثل كل من هذه الرموز أنواعًا مختلفة من فشل مستشعر MAP ، ولكن يمكن أن يؤدي الجميع إلى مشاكل في الأداء الخطيرة إذا تركت دون حل.إذا ظهر مصباح Check Engine ، فإن تشخيص رمز الخطأ على الفور ومعالجة عطل المستشعر يمكن أن يمنع المزيد من الأضرار للمحرك والمساعدة في استعادة أداء السيارة الأمثل.يمكن أن يؤدي تجاهل CEL لفترة طويلة إلى انخفاض كفاءة استهلاك الوقود ، وظروف القيادة الخشنة ، والقضايا الميكانيكية المحتملة على المدى الطويل.

الشكل 9. لوحة القيادة تعرض ضوء محرك فحص مضيء (CEL)

أداء محرك ضعيف

يمكن أن يؤثر مستشعر MAP الموعود على أداء المحرك ، مما يؤدي إلى العديد من المشكلات الملحوظة.أحد الأعراض الشائعة هو الخمول الخام ، حيث يهز المحرك أو يهتز بشكل مفرط عندما تكون السيارة في حالة توقف تام.قد تواجه أيضًا التردد أو البطيخ أثناء التسارع ، مما يجعل السيارة تشعر بأنها غير مستجيبة أو بطيئة في الحصول على السرعة.في بعض الحالات ، قد يتوقف المحرك بشكل غير متوقع ، خاصة عند توقفه عند إشارات المرور أو الإيقاف.يمكن أن يؤدي فقدان الاستقرار في تشغيل المحرك إلى أن يجعل القيادة غير متوقعة وحتى غير آمنة ، خاصة في الظروف ذات البحر العالي أو عند الاندماج على الطرق السريعة.

تحدث مشكلات الأداء هذه لأن مستشعر MAP يرسل قراءات ضغط غير صحيحة إلى ECM ، مما يمنعها من ضبط خليط الوقود الجوي بشكل صحيح وتوقيت الإشعال.نتيجة لذلك ، قد لا يتلقى المحرك الكمية الصحيحة من الوقود ، مما يؤدي إلى فقدان الطاقة وتقليل الكفاءة الإجمالية.قد تكافح السيارة للحفاظ على السرعة أثناء القيادة شاقة أو تجربة انخفاض مفاجئ في الطاقة تحت الحمل.إذا تركت عملية غير معالجة ، يمكن أن تؤدي التشغيل المستمر مع مستشعر MAP الفاشل إلى ارتداء المحرك على المدى الطويل ، وتقليل الاستجابة ، وزيادة استهلاك الوقود ، مما يجعل القيادة أكثر إحباطًا ومكلفة.

انخفاض كفاءة استهلاك الوقود

يمكن أن يتسبب مستشعر الخريطة المعيب في استهلاك المحرك في الوقود أكثر من اللازم ، مما يؤدي إلى انخفاض كفاءة استهلاك الوقود والتزود بالوقود المتكرر.نظرًا لأن مستشعر MAP يساعد في تحديد نسبة الوقود الهوائية المثلى عن طريق قياس ضغط المنوع ، فإن القراءات غير الصحيحة يمكن أن تؤدي إلى حقن الوقود المفرط.هذا يعني أن المحرك قد يحرق الوقود أكثر مما هو مطلوب ، مما يقلل من أميال السيارة للغالون (ميلا في الغالون) وتسبب في زيادة تكاليف الوقود.قد تلاحظ أنهم بحاجة إلى التزود بالوقود أكثر من المعتاد ، حتى لو كانت عادات القيادة الخاصة بهم لم تتغير.

هناك نتيجة أخرى لتسليم الوقود غير الصحيح وهي مزيج من الوقود الهوائي الغني بشكل مفرط ، حيث يتم حقن الوقود الزائد في المحرك ويحترق.هذا لا يضيع الوقود فحسب ، بل يؤدي أيضًا إلى زيادة انبعاثات العادم ، مما يجعل السيارة أقل ملاءمة للبيئة.تشمل علامات الخليط الغني السخام الأسود على شمعات الإشعال ، ورائحة الوقود القوية من العادم ، وتراكم الكربون العالي من غير الطبيعي داخل المحرك.يمكن أن يساعد معالجة مستشعر MAP المعيب مبكرًا في استعادة الاقتصاد المناسب للوقود ، وتقليل الانبعاثات ، وتحسين كفاءة المحرك بشكل عام ، وتوفير الأموال في النهاية وتقليل التأثير البيئي.

اختلال المخلفات والاهتزازات

تعتبر اختلالات المحرك من الأعراض الشائعة الأخرى لمستشعر MAP الفاشل ، لأن قراءات ضغط الهواء غير الصحيحة يمكن أن تعطل التوقيت الدقيق لحقن الوقود والاحتراق.عندما يكون خليط الوقود الهوائي هزيلًا جدًا أو غنيًا جدًا ، قد لا يشعل الوقود بشكل صحيح داخل الأسطوانات ، مما يسبب التردد أو الرجيج أو التسارع الخشن.ينتج عن هذا نقص توصيل الطاقة السلس ، مما يجعل تجربة القيادة أقل استقرارًا وأكثر لا يمكن التنبؤ بها.يمكن أن تسبب اختلال المحرك أيضًا اهتزازات ملحوظة ، لا سيما عند الخمول أو التسارع ، حيث تؤثر دورة الاحتراق غير المكتملة على توازن تشغيل المحرك.

إذا تركت دون معالجة ، يمكن أن تسبب اختلال غير محرك متكرر أضرارًا إضافية لمكونات مثل شمعات الإشعال وملفات الإشعال والمحولات الحفزية.يمكن أن يؤدي الوقود غير المحترق الذي يمر عبر نظام العادم إلى تراكم الكربون ، ويسد أجهزة الاستشعار وتقليل كفاءة المحرك بمرور الوقت.في الحالات الشديدة ، يمكن أن تسهم الضخمة المطولة في تلف المحرك الداخلي ، مما يتطلب إصلاحات باهظة الثمن.إذا بدأت السيارة في الهز أو التردد أثناء القيادة ، فإن فحص مستشعر MAP ومعالجة أي مشكلات على الفور يمكن أن يساعد في منع الأضرار طويلة الأجل واستعادة تشغيل المحرك السلس.

الدخان الأسود من العادم

يعد الدخان الأسود المفرط من العادم مؤشرًا قويًا على أن المحرك يعمل غنيًا جدًا ، والذي يمكن أن يكون سببها مستشعر خريطة معيب.عندما يتلقى ECM بيانات ضغط غير دقيقة ، قد يعوض عن طريق حقن وقود أكثر من اللازم ، مما يؤدي إلى احتراق غير كامل.يخرج هذا الوقود الزائد من خلال نظام العادم مثل الدخان الأسود ، وهو علامة مرئية على أنه لا يتم حرق الوقود بكفاءة.قد تلاحظ أيضًا رائحة البنزين القوية من العادم ، مما يؤكد أيضًا أن المحرك يفرط.

هناك تأثير جانبي آخر لخليط الوقود الغني وهو زيادة رواسب الكربون على مكونات المحرك ، مثل سدادات الإشعال وأجهزة استشعار الأكسجين.يمكن أن تؤدي هذه الودائع إلى ضعف أداء المحرك ، والخرافات ، وزيادة الانبعاثات ، مما يؤثر على كفاءة السيارة.يمكن أن يؤدي تشغيل المحرك مع الوقود المفرط للفترات المطولة أيضًا إلى إتلاف المحول الحفاز ، وهو مكون مكلف مسؤول عن تقليل الانبعاثات الضارة.يمكن أن يساعد معالجة مشكلة مستشعر MAP في وقت مبكر في منع استهلاك الوقود المفرط ، واستعادة الاحتراق المناسب ، وتقليل التلوث البيئي.

الشكل 10. أبخرة العادم المرئية

صعوبة في بدء المحرك

يمكن لمستشعر الخريطة الفاشل أن يجعل بدء تشغيل المحرك أكثر صعوبة ، خاصة في الطقس البارد أو بعد أن كانت السيارة جالسة لفترة طويلة.نظرًا لأن مستشعر MAP يلعب دورًا في تحديد الكمية الصحيحة من الوقود اللازم للاحتراق ، فإن قراءات الضغط غير الصحيحة يمكن أن تسبب اختلال التوازن في توصيل الوقود.يمكن أن يؤدي ذلك إلى أوقات أطول قبل بدء المحرك ، مما يتطلب محاولات متعددة لتشغيل السيارة.

في الحالات الأكثر شدة ، قد يفشل المحرك في البدء على الإطلاق أو يبدأ خشنًا ، يتدفق لبضع ثوان قبل الركض بسلاسة.يمكن أن تصبح مشكلات البداية هذه أكثر تواتراً مع تدهور مستشعر الخريطة ، مما يؤدي إلى زيادة التآكل على محرك بداية وبطارية.إذا أظهرت السيارة صعوبة في البدء أو تواجه تحريك طويل ، فإن اختبار مستشعر الخريطة وفحص اتصالاتها الكهربائية يمكن أن يساعد في تشخيص المشكلة قبل أن يزداد سوءًا.

سرعة الخمول العالية

يمكن أن يتسبب مستشعر الخريطة المعيب في أن يتسبب المحرك في ظهور سرعة عالية بشكل غير عادي بسبب قراءات ضغط الهواء غير الصحيحة التي يتم إرسالها إلى ECM.عادة ، يجب أن يكون المحرك يتراوح بين 700 إلى 900 دورة في الدقيقة ، اعتمادًا على طراز السيارة.ومع ذلك ، عندما يفشل مستشعر MAP ، قد يفسر ECM مستويات الضغط الخاطئة ويزيد من سرعة الخمول.قد تلاحظ أن المحرك ينقلب بشكل مفرط عندما تكون السيارة في حالة محايدة أو حديقة ، حتى دون الضغط على المسرع.

بالإضافة إلى ارتفاع استهلاك الوقود ، يمكن أن يؤدي الخمول المرتفع باستمرار إلى زيادة البلى على مكونات المحرك.تضع سرعات الخمول العالية المطولة إجهادًا إضافيًا على جسم الخانق وأجهزة الاستشعار وأجزاء نظام الوقود الأخرى ، مما يقلل من عمره.يمكن أن تساعد معالجة مشكلة مستشعر MAP على الفور في الحفاظ على الخمول المستقر ، وتحسين كفاءة استهلاك الوقود ، ومنع الإجهاد المفرط للمحرك مع مرور الوقت.

استبدال مستشعر خريطة معيب

يمكن أن يتسبب مستشعر الخريطة الفاشل في استجابة سوء المحرك ، وزيادة استهلاك الوقود ، والدخان الأسود من العادم.إذا تم تأكيد المستشعر على أنه معيب ، فإن استبداله بمستشعر جديد عالي الجودة سيساعد على وظيفة المحرك بشكل صحيح مرة أخرى.على الرغم من أن العملية بسيطة إلى حد ما ، من المهم اتباع الخطوات الصحيحة لضمان استبدال آمن وناجح.فيما يلي دليل مفصل حول كيفية استبدال مستشعر MAP بشكل صحيح.

جمع الأدوات والأجزاء اللازمة

قبل البدء في عملية الاستبدال ، من المهم أن تكون الأدوات والمعدات المناسبة جاهزة.إن إعداد كل شيء يجعل عملية الاستبدال أسرع وأسهل.يجب اختيار مستشعر MAP جديد بناءً على التوافق مع صنع السيارة وطرازها.من الضروري إزالة وجع المقبس أو مفك البراغي لإزالة المستشعر من مشعب السحب.يساعد منظف التلامس الكهربائي على تنظيف نقاط اتصال المستشعر لتناسب آمن.القفازات ونظارات السلامة تحمي اليدين والعينين من الأوساخ والحطام.يوفر دليل خدمة المركبات تعليمات خاصة بالنموذج إذا لزم الأمر.بمجرد أن تكون جميع الأدوات جاهزة ، فقد حان الوقت لبدء عملية الاستبدال.

قم بإيقاف تشغيل المحرك وافصل البطارية

من أجل السلامة ، قم دائمًا بإيقاف تشغيل المحرك قبل العمل على أي مكون كهربائي.نظرًا لأن مستشعر MAP متصل بوحدة التحكم في المحرك (ECM) ، يوصى بفصل محطة البطارية السلبية.هذا يمنع أي شورتات كهربائية أو أضرار عرضية لنظام كمبيوتر السيارة.لفصل البطارية ، حدد موقع بطارية السيارة أسفل الغطاء.استخدم مفتاح الربط لتخفيف الجوز على المحطة السلبية (-).قم بإزالة الكابل بعناية وقم بتعيينه جانباً لمنع الاتصال العرضي.افصل البطارية إعادة تعيين ECM ويساعد على مسح أي رموز خطأ مخزنة من المستشعر القديم.

حدد موقع مستشعر الخريطة في خليج المحرك

عادةً ما يتم تثبيت مستشعر الخريطة على مشعب السحب أو بالقرب منه ، بالقرب من جسم الخانق.إنه مكون صغير مع موصل كهربائي ، وفي بعض الحالات ، خرطوم فراغ متصل به.قد يختلف الموقع الدقيق اعتمادًا على السيارة ، لذلك قد يكون التحقق من دليل الخدمة مفيدًا.لتحديد موقع مستشعر الخريطة ، ابحث عن مستشعر صغير مع تسخير الأسلاك متصل به.تحقق مما إذا كان متصلاً بخرطوم فراغ أو مثبت مباشرة على مشعب السحب.إذا لم تكن متأكدًا ، قارنها باستخدام مستشعر الاستبدال الجديد للمساعدة في تحديده.بمجرد وجود مستشعر الخريطة ، انتقل إلى عملية الإزالة.

قم بإزالة مستشعر الخريطة المعيب

يجب إجراء إزالة المستشعر القديم بعناية لتجنب الإضرار بالمكونات المحيطة.أولاً ، افصل الموصل الكهربائي عن طريق الضغط على علامة تبويب الإصدار وسحب الموصل بعناية ، وتجنب السحب المباشر على الأسلاك.بعد ذلك ، قم بإزالة مسامير التثبيت أو البراغي باستخدام مفصل المقبس أو مفك البراغي.إذا كان المستشعر متصلاً بخط فراغ ، فقم بسحب الخرطوم برفق دون إتلافه.بمجرد فصلها ، قم بإزالة المستشعر من موضع التثبيت.فحص المستشعر القديم للتلف المرئي ، مثل الشقوق أو تراكم الزيت أو التآكل ، والذي قد تسبب في فشله.

تثبيت مستشعر الخريطة الجديد

بمجرد إزالة المستشعر المعيب ، يكون تثبيت مستشعر الخريطة الجديد واضحًا.ابدأ بتنظيف منطقة التثبيت بقطعة قماش ناعمة أو منظف ملامسة إلكتروني لإزالة أي الأوساخ أو الزيت أو الحطام.قم بمحاذاة مستشعر الخريطة الجديد مع موقع التثبيت الخاص به ، وإذا كان ذلك ممكنًا ، قم بإرفاق خرطوم الفراغ بحزم لمنع التسريبات.قم بتأمين المستشعر بالمسامير أو البراغي باستخدام وجع المقبس أو مفك البراغي ، مما يضمن عدم التجاوز ، لأن هذا قد يتسبب في تلف المستشعر.أخيرًا ، أعد توصيل الموصل الكهربائي عن طريق توصيل تسخير الأسلاك بشكل آمن في المستشعر الجديد حتى ينقر في مكانه.يجب أن يتناسب المستشعر المثبت بشكل صحيح بشكل مريح دون أي اتصالات فضفاضة أو تسرب فراغ.

أعد توصيل البطارية وتوصيل رموز الخطأ

بعد تثبيت المستشعر الجديد ، حان الوقت لاستعادة الطاقة إلى السيارة وإعادة ضبط أي رموز خطأ مخزنة.لإعادة توصيل البطارية ، قم بتوصيل محطة البطارية السلبية (-) إلى منشور البطارية واستخدم مفتاح الربط لتشديد الاتصال بشكل آمن.التأكد من أن المحطة موجودة بحزم يمنع المشكلات الكهربائية.نظرًا لأن ECM قد لا يزال يحتوي على بيانات مستشعر قديمة مخزنة ، فإن إزالة الرموز يساعد على ضمان التعرف على مستشعر MAP الجديد بشكل صحيح بواسطة النظام.يمكن مسح رموز الخطأ باستخدام ماسح ضوئي OBD-II لمحو أي رموز المتاعب المخزنة أو عن طريق فصل البطارية لمدة 10-15 دقيقة للسماح للوحدة الإلكترونية بإعادة ضبطها بشكل طبيعي.بمجرد مسح الرموز ، تابع اختبار السيارة.

ابدأ المحرك واختبر مستشعر الخريطة الجديد

بعد استبدال مستشعر MAP ، من المهم بدء تشغيل المحرك والتحقق مما إذا كان المستشعر الجديد يعمل بشكل صحيح.قم بتشغيل الاشتعال واترك المحرك خاملاً لبضع دقائق.يجب أن يعمل المحرك بسلاسة دون توقف أو تردد.تحقق من وجود مصابيح تحذير على لوحة القيادة ، إذا كان ضوء فحص المحرك يبقى ، فإن الاستبدال كان ناجحًا.خذ محرك اختبار قصير لضمان استجابة المحرك بشكل جيد للتسارع والتباطاع.مراقبة كفاءة استهلاك الوقود والأداء خلال محركات الأقراص القليلة المقبلة.إذا تم تشغيل السيارة بشكل أفضل ، فإن المستشعر الجديد يعمل بشكل صحيح.إذا كان مصباح Check Engine لا يزال يعمل بشكل سيئ ، فأعد فحص الاتصالات والأسلاك والتفريغ لضمان آمنة.

مقارنات مستشعر المحرك

مستشعر MAP مقابل مستشعر MAF

يعد مستشعر الخريطة (الضغط المطلق) ومستشعر MAF (تدفق الهواء الشامل) كلاهما مكونين مهمين في نظام تناول الهواء للمحرك.إنها تساعد وحدة التحكم في المحرك (ECM) على ضبط توصيل الوقود وتوقيت الإشعال ، لكنها تعمل بطرق مختلفة وتستخدم في أنواع مختلفة من المحركات.يقيس مستشعر الخريطة الضغط داخل مشعب السحب ، مما يساعد على تحديد مقدار الهواء الذي يدخل المحرك.يوجد عادة في محركات البنزين الأقدم ومعظم محركات الديزل ، حيث تساعد على ضبط خليط الوقود الهوائي.مستشعر MAP بسيط ، متين ، وأقل تأثرًا بالتلوث الجوي ، مما يجعله اختيارًا موثوقًا للمحركات التي تعمل في ظل ظروف تحميل مختلفة.إنه مفيد في المحركات التي يتم شحنها التوربيني والشحن الفائق لأنه يمكن قياس ضغط التعزيز بدقة.

يقيس مستشعر MAF الكمية الفعلية للهواء الذي يتدفق إلى المحرك.يتم استخدامه بشكل أكثر شيوعًا في محركات البنزين الحديثة التي تحتوي على حقن في الوقود الإلكتروني.نظرًا لأن مستشعر MAF يوفر قياسًا أكثر دقة لتدفق الهواء ، فإنه يتيح أفضل كفاءة في استهلاك الوقود وأداء محرك أكثر سلاسة.ومع ذلك ، فإن أجهزة استشعار MAF أكثر حساسية للأوساخ والغبار وتراكم الزيت ، مما يعني أنها تتطلب تنظيفًا وصيانة أكثر تواتراً.يعتمد الاختيار بين مستشعر MAP ومستشعر MAF على تصميم المحرك وحقن الوقود.حتى أن بعض المركبات الحديثة تستخدم كلا المستشعرين معًا لتوفير بيانات أكثر دقة لإدارة الوقود.

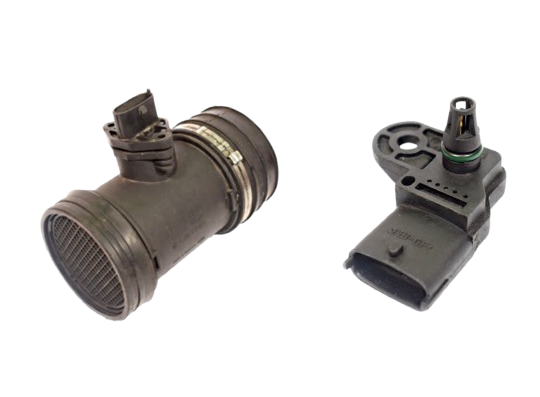

الشكل 11. مستشعر MAF مقابل مستشعر MAP

مستشعر خريطة الضغط المطلق مقابل مستشعر خريطة الضغط التفاضلي

يخدم مستشعر خريطة الضغط المطلق ومستشعر MAP للضغط التفاضلي وظائف مماثلة ، ولكنها تقيس الضغط بطرق مختلفة ، مما يجعل كل مناسبة لأنواع المحرك المختلفة.يقيس مستشعر خريطة الضغط المطلق ضغط الهواء داخل مشعب السحب بالنسبة للفراغ المثالي (0 ضغط).يتم استخدام هذا النوع من المستشعرات في المحركات التي يتم شحنها التوربيني أو المحركات الفائقة ، حيث يكون القياس الدقيق لضغط التعزيز مهمًا.نظرًا لأنه يقيس الضغط المطلق ، فإنه يوفر قراءات متسقة بغض النظر عن التغيرات في الارتفاع أو الجوي ، مما يجعلها أكثر موثوقية للمحركات التي تعمل في ظل ظروف بيئية مختلفة.

يقيس مستشعر خريطة الضغط التفاضلي الفرق في الضغط بين نقطتين في نظام تناول المحرك.يتم توصيل جانب واحد من المستشعر بمشعب السحب ، والآخر متصل بجزء مختلف من نظام تناول الهواء ، مثل جسم الخانق.يتم استخدام هذا النوع من المستشعرات في المحركات التي تم استنشاقها بشكل طبيعي ، حيث يساعد قياس اختلاف الضغط في ضبط حقن الوقود وحمل المحرك.كما أنه مفيد في تشخيص قيود تدفق الهواء ، مثل مرشحات الهواء المسدودة أو تسرب السحب.يعتمد الاختيار بين هذين المستشعرين على نوع المحرك ومتطلبات الأداء.تتطلب محركات الشحن التوربيني قياس الضغط المطلق للتحكم في التعزيز ، في حين تستفيد المحركات التي تم استنشاقها بشكل طبيعي من قياس الضغط التفاضلي لضمان توازن تدفق الهواء المناسب وإدارة الوقود.

مستشعر خريطة الضغط المطلق مقابل مستشعر خريطة الضغط

كل من أجهزة استشعار خريطة الضغط المطلقة ومستشعرات خريطة الضغط قياس ضغط المنوع ، لكنهم يفعلون ذلك بطرق مختلفة ، مما يؤثر على كيفية تفسير نظام التحكم في المحرك للبيانات.يقيس مستشعر خريطة الضغط المطلق الضغط الكلي داخل مشعب السحب بالنسبة لفراغ مثالي (0 ضغط).هذا يجعلها خيارًا رائعًا للمحركات التي يتم شحنها التوربيني والشحن الفائق ، حيث تحتاج قراءات الضغط الدقيقة إلى تعديلات توقيت الوقود والاشتعال.نظرًا لأنه لا يأخذ الضغط في الغلاف الجوي ، فإنه يوفر قراءات متسقة على أي ارتفاع ، مما يجعلها مثالية للمركبات التي تعمل في ارتفاعات مختلفة.

يقيس مستشعر خريطة الضغط المقياس الضغط بالنسبة للضغط الجوي المحيط.هذا يعني أنه على مستوى سطح البحر ، قد تكون قراءاتها مختلفة مقارنة بتلك الموجودة في مناطق الارتفاع.نظرًا لأن المحركات التي يتم استنشاقها بشكل طبيعي لا تتطلب مراقبة ضغط الضغط ، فإنها غالبًا ما تستخدم مستشعرات خريطة ضغط المقياس لضمان إدارة الوقود المناسبة دون الحاجة إلى حسابات معقدة.هذه المستشعرات هي أيضًا أكثر بأسعار معقولة وأسهل في التثبيت ، مما يجعلها خيارًا عمليًا لمحركات البنزين القياسية.يعتمد القرار بين هذين المستشعرين على نظام تناول الهواء للمحرك.تستفيد المحركات التي يتم شحنها التوربيني وعالي الأداء من أجهزة استشعار خريطة الضغط المطلقة ، في حين أن المحركات التي يتم استنشاقها بشكل طبيعي يمكن أن تعمل بشكل جيد مع مستشعرات خريطة الضغط.

مستشعر خريطة الضغط المطلق مقابل مستشعر خريطة إخراج التردد

الفرق الرئيسي بين مستشعرات خريطة الضغط المطلقة وأجهزة استشعار خريطة إخراج التردد هو كيفية إرسال البيانات إلى وحدة التحكم في المحرك (ECM).يوفر مستشعر خريطة الضغط المطلق إخراج الجهد الخطي على أساس الضغط المشعب.هذا يعني أنه مع زيادة الضغط داخل مشعب السحب أو ينخفض ​​، يرسل المستشعر إشارة الجهد المقابلة إلى ECM.تستخدم هذه المستشعرات على نطاق واسع في العديد من المركبات لأنها دقيقة وموثوقة وأقل تأثراً بالتداخل الكهربائي.

مستشعر خريطة إخراج التردد ، بدلاً من إرسال تغييرات الجهد ، ينتج إشارة مع تردد متفاوت.مع تغير الضغط في مشعب السحب ، يزيد تواتر الإشارة أو ينخفض.تستخدم هذه المستشعرات بشكل شائع في أنظمة التحكم في المحرك الرقمية الحديثة ، حيث تكون هناك حاجة إلى بيانات عالية الدقة لإدارة المحرك أكثر دقة.الميزة الرئيسية لأجهزة استشعار خريطة الإخراج التردد هي مقاومتها لتداخل الإشارة وقدرتها على تقديم نقل بيانات عالية السرعة ، مما يجعلها مثالية لمحركات الأداء التي تتطلب أوقات استجابة سريعة.ومع ذلك ، قد تكون أكثر تعقيدًا للتثبيت وتتطلب ECM متوافقة.يعتمد الاختيار بين هذين المستشعرين على النظام الإلكتروني للمحرك.غالبًا ما تستخدم المركبات القياسية أجهزة استشعار خريطة الضغط المطلقة بسبب بساطتها وموثوقيتها ، في حين تستفيد أنظمة إدارة المحرك المتقدمة من الدقة عالية السرعة لأجهزة استشعار خريطة الإخراج.

مستشعر خريطة الضغط المطلق مقابل مستشعر خريطة إخراج الجهد التناظرية

كل من أجهزة استشعار خريطة الضغط المطلقة وأجهزة استشعار خريطة إخراج الجهد التناظرية تقيس ضغط الهواء في مشعب السحب ، لكنها تختلف في كيفية إخراج البيانات إلى ECM.يوفر مستشعر خريطة الضغط المطلق إشارة جهد مستقرة ودقيقة تمثل الضغط المطلق داخل مشعب السحب.هذا يجعلها مثالية للمحركات التعريفية القسرية ، حيث تكون قراءات الضغط الدقيقة مطلوبة لتعديلات خليط الهواء المناسبة.نظرًا لأنه يقيس الضغط المطلق ، فإنه لا يتأثر بالظروف البيئية الخارجية ، مما يجعله أكثر موثوقية في المناخات والارتفاعات المختلفة.

من ناحية أخرى ، يرسل مستشعر خريطة إخراج الجهد التناظرية إشارة الجهد التي تختلف بناءً على الضغط المتشعب.على الرغم من أنه يعمل بشكل مشابه لمستشعر MAP للضغط المطلق ، فإن ناتجه أكثر عرضة للضوضاء الكهربائية والتغيرات البيئية ، والتي يمكن أن تؤثر قليلاً على الدقة.ومع ذلك ، فإن هذه المستشعرات أبسط في التصميم وأكثر فعالية من حيث التكلفة ، مما يجعلها خيارًا جيدًا لأنظمة إدارة المحرك الأساسية.يعتمد الاختيار بين هذين المستشعرين على مستوى الدقة التي يتطلبها المحرك.تستخدم المحركات ذات الأداء العالي أو المحركات التي يتم شحنها التوربيني أجهزة استشعار خريطة الضغط المطلقة لقراءات الضغط الدقيقة ، في حين أن المحركات المعيارية التي تم شحنها بشكل طبيعي يمكن أن تعمل بشكل جيد مع مستشعرات خريطة إخراج الجهد التناظرية بسبب انخفاض تكلفتها وبساطتها.

تطبيقات مستشعر MAP

فيما يلي التطبيقات الرئيسية لمستشعر MAP ، إلى جانب تفسيرات مفصلة لكيفية مساهمة في تحسين المحرك وموثوقية السيارة.

تحسين نظام حقن الوقود

يعد مستشعر MAP جزءًا مهمًا من نظام حقن الوقود ، حيث يوفر بيانات إلى ECM ، مما يسمح له بتنظيم خليط الوقود الهوائي بناءً على ظروف تحميل المحرك.من خلال اكتشاف التغيرات في ضغط الهواء داخل مشعب السحب ، يساعد مستشعر الخريطة في تحديد الكمية الدقيقة للوقود اللازم للاحتراق الفعال.عندما يكون المحرك تحت الحمل الثقيل مثل أثناء التسارع أو عند تسلق تل شديد الانحدار ، يكتشف مستشعر الخريطة ضغطًا أقل من مشعب السحب ، مما يشير إلى ECM لزيادة حقن الوقود.يضمن هذا الإمداد الإضافي للوقود أن يولد المحرك طاقة كافية لتلبية متطلبات السائق مع الحفاظ على كفاءة الاحتراق المثلى.من ناحية أخرى ، عندما تكون السيارة تتدفق أو تتجول بسرعة ثابتة ، يكتشف مستشعر الخريطة ضغطًا متشعبًا أعلى ، مما يدفع ECM إلى تقليل حقن الوقود.يمنع هذا اللائحة الاستهلاك المفرط للوقود ، وتحسين الاقتصاد في استهلاك الوقود وتقليل الانبعاثات.

بدون جهاز استشعار MAP يعمل بشكل صحيح ، قد تكافح ECM لتحديد نسبة الوقود الجوي الصحيحة ، مما يؤدي إلى تشغيل محرك إما غني جدًا (الكثير من الوقود) أو العجاف للغاية (القليل جدًا من الوقود).يمكن أن يسبب الخليط الغني للغاية احتراقًا غير فعال ، مما يؤدي إلى تراكم الكربون ، وزيادة الانبعاثات ، وهدر الوقود.على العكس من ذلك ، يمكن أن يؤدي الخليط الهزيل إلى قيام المحرك ، والشرفات ، وحتى الأضرار الطويلة الأجل لمكونات المحرك.تشمل أعراض مستشعر MAP الفاشل الخمول ، والتردد أثناء التسارع ، وسوء كفاءة استهلاك الوقود.من خلال ضمان عمل مستشعر MAP بشكل صحيح ، يمكن لأصحاب المركبات الحفاظ على أداء محرك سلس وإطالة عمر مكونات نظام الوقود الخاصة بهم.

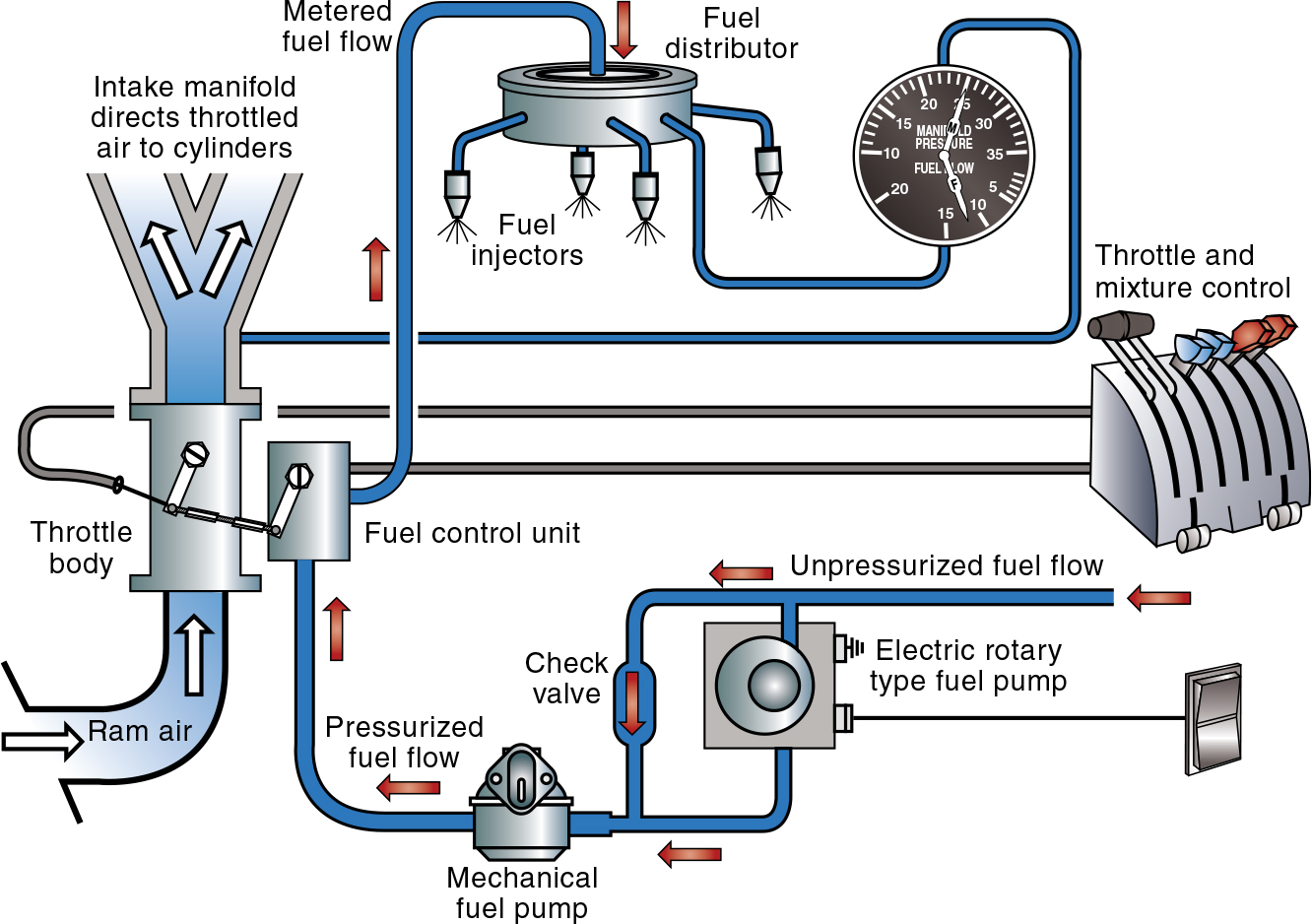

الشكل 12. مخطط تحسين نظام حقن الوقود

تحكم محرك توربيني شاحن الشحن والشحن الفائق الشحن

في المحركات التي يتم شحنها التوربيني والشحن الفائق ، يلعب مستشعر MAP دورًا في تنظيم ضغط التعزيز لضمان توصيل الطاقة الأمثل وسلامة المحرك.تستخدم هذه الأنواع من المحركات أنظمة الحث القسري لزيادة كمية الهواء الذي يدخل غرفة الاحتراق ، مما يسمح بزيادة إنتاج الطاقة.ومع ذلك ، إذا لم يتم مراقبة ضغط التعزيز والتحكم فيه بشكل صحيح ، فقد يؤدي ذلك إلى تلف المحرك أو الأداء غير الفعال.يقيس مستشعر الخريطة بشكل مستمر ضغط المنوع ويرسل البيانات إلى ECM.إذا اكتشف المستشعر ارتفاعًا كبيرًا في زيادة الضغط ، فيمكن أن يتخذ ECM تدابير تصحيحية ، مثل ضبط النفايات أو تعديل توصيل الوقود ، لمنع تلف المحرك الناتج عن ضغط الهواء المفرط.

على العكس من ذلك ، إذا اكتشف مستشعر MAP ضغط تعزيز غير كافٍ ، فيمكن أن يعدل ECM المعلمات لاستعادة المستويات الصحيحة ، مما يضمن احتراقه وإخراج الطاقة.يمكن أن يؤدي مستشعر الخريطة المعيب في محرك توربيني أو شحن فائق الشحن إلى مستويات التعزيز غير المنتظمة ، مما يسبب تسارعًا لا يمكن التنبؤ به ، وفقدان الطاقة ، وزيادة استهلاك الوقود.في الحالات القصوى ، قد يؤدي إلى أن تؤدي إلى مصابيح تحذير للمحرك أو وضع السيارة في وضع العرج ، مما يحد من الأداء لمنع مزيد من الضرر.من خلال الحفاظ على مستشعر الخريطة في حالة عمل جيدة ، يمكنك الحفاظ على الأداء والكفاءة وطول العمر لمحرك التعريفي القسري ، وضمان تجربة قيادة أكثر سلاسة وأكثر قوة.

التحكم في نظام إعادة تدوير غاز العادم (EGR)

يلعب مستشعر MAP أيضًا دورًا في تشغيل نظام إعادة تدوير غاز العادم (EGR) ، والذي تم تصميمه لتقليل الانبعاثات عن طريق خفض درجات حرارة الاحتراق.يعمل نظام EGR عن طريق إعادة تقديم جزء من غازات العادم مرة أخرى في مشعب السحب ، مما يقلل من تكوين أكاسيد النيتروجين (NOX) ، وهي ملوثات ضارة.يساعد مستشعر MAP في تنظيم هذه العملية من خلال مراقبة الضغط داخل مشعب السحب ، مما يسمح لـ ECM بالتحكم في عملية صمام EGR.عندما يكون تحميل المحرك منخفضًا كما هو الحال أثناء الإبحار الثابت أو الخمول ، فإن ECM ، باستخدام البيانات من مستشعر MAP ، يفتح صمام EGR للسماح للغازات العادم بدخول المدخول.هذا يساعد على تبريد درجات حرارة الاحتراق وتقليل الانبعاثات.

ومع ذلك ، عندما يكون المحرك تحت الحمل الثقيل ، يغلق ECM صمام EGR لضمان الحد الأقصى من إخراج الطاقة.إذا فشل مستشعر الخريطة أو يوفر قراءات غير صحيحة ، فقد لا يعمل نظام EGR بشكل صحيح ، مما يؤدي إلى زيادة في الانبعاثات الضارة ، وضرب المحرك ، وتقليل كفاءة استهلاك الوقود.تشمل الأعراض الشائعة لنظام EGR المعطل بسبب مستشعر MAP الخاطئ الخمول ، والتردد أثناء التسارع ، وضوء محرك فحص مضيء.إن التأكد من أن مستشعر MAP يعمل بشكل صحيح يساعد السيارة على تلبية المعايير البيئية وتوفر تشغيلًا أكثر سلاسة وأكثر كفاءة في المحرك.

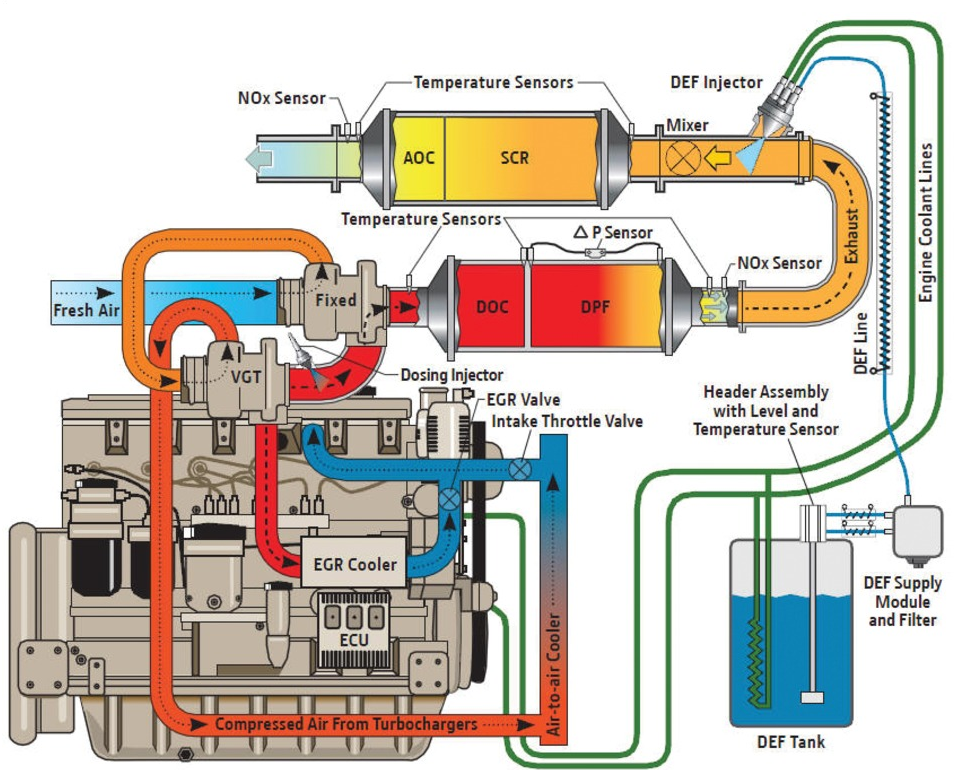

الشكل 13. التحكم في نظام إعادة تدوير غاز العادم (EGR)

التحكم التلقائي في تحول النقل

في بعض المركبات الحديثة ذات الإرسال التلقائي الذي يتم التحكم فيه إلكترونيًا ، يساعد مستشعر MAP في تحديد نقاط التحول المثلى وضبط ضغط الإرسال.من خلال مراقبة تحميل المحرك بشكل مستمر وضغط مشعب السحب ، يستخدم ECM بيانات مستشعر MAP لتحسين توقيت التحول وتشغيل النقل.على سبيل المثال ، أثناء التسارع السريع ، يكتشف مستشعر MAP زيادة حمولة المحرك ويشير إلى ECM لتأخير عمليات التأخير ، مما يسمح للمحرك بالبقاء في ترس أقل لفترة أطول لتحقيق أقصى قدر من إخراج الطاقة.أثناء الإبحار الخانق للضوء ، يكتشف مستشعر الخريطة حمل محرك أقل ، مما يؤدي إلى انتقال الإرسال في وقت أقرب لتحقيق أفضل كفاءة في استهلاك الوقود والقيادة الأكثر سلاسة.إذا كان مستشعر الخريطة يتعطل ، فقد يواجه ناقل الحركة سلوكًا غير لائق ، مثل تغييرات الترس المتأخرة أو المبكرة ، أو التحول القاسي ، أو حتى الانزلاق بين التروس.يمكن أن تؤدي هذه المشكلات إلى ضعف الراحة في القيادة ، وتقليل كفاءة استهلاك الوقود ، وارتداء غير ضروري على مكونات الإرسال.يضمن مستشعر MAP يعمل جيدًا أن تحولات التروس تستجيب وسلسًا وتوقيتًا مناسبًا لظروف القيادة المختلفة ، مما يؤدي في النهاية إلى تحسين أداء السيارة وتجربة السائق.

تعويض الارتفاع لأداء المحرك

يلعب مستشعر MAP أيضًا دورًا في تعويض الارتفاع ، مما يسمح للمحرك بالتكيف مع ضغوط الغلاف الجوي المختلفة في ارتفاعات مختلفة.عندما تتسلق السيارة إلى ارتفاعات أعلى ، يتناقص ضغط الهواء المحيط ، مما يؤثر على كمية الأكسجين المتاحة للاحتراق.بدون التعديل المناسب ، قد يعمل المحرك غنيًا جدًا بالارتفاعات العالية ، مما يؤدي إلى استهلاك الوقود المفرط ، وضعف الأداء ، وزيادة الانبعاثات.يكتشف مستشعر MAP هذه التغييرات في ضغط الهواء ويشير إلى ECM لتعديل حقن الوقود وفقًا لذلك ، مما يضمن أن يحافظ المحرك على الأداء والكفاءة الأمثل بغض النظر عن الارتفاع.بدون هذا التعويض ، قد تواجه المركبات التي تسافر في مناطق جبلية أو عالية الارتفاع تسارعًا بطيئًا ، وخروجًا تقريبيًا ، وسوء الاقتصاد في استهلاك الوقود.يضمن مستشعر MAP يعمل بشكل صحيح أن المحرك يمكنه التكيف بسلاسة مع تغييرات الارتفاع ، مما يوفر تجربة قيادة متسقة سواء في مستوى سطح البحر أو في التضاريس المرتفعة.

مراقبة نسبة الوقود الجوي لأغراض التشخيص

بالإضافة إلى دوره في التحكم في المحرك ، يعد مستشعر MAP ذا قيمة للتشخيصات واستكشاف مشكلات نظام الوقود وإصلاحها.من خلال توفير بيانات الضغط المتشعب للوقت ، يسمح مستشعر MAP للميكانيكا وأصحاب المركبات باستخدام ماسح ضوئي OBD-II للكشف عن تشوهات في خليط الوقود الهوائي.يمكن أن تؤدي مشكلات مثل التسريبات الفراغية أو حقن الوقود المعطل أو مرشحات الهواء المسدودة إلى قراءات ضغط غير صحيحة ، مما يؤثر على أداء المحرك.من خلال تحليل بيانات مستشعر MAP ، يمكنك تشخيص وحل المشكلات المحتملة قبل أن تؤدي إلى أضرار مكلفة للمحرك أو تشغيل غير فعال.تساعد المراقبة والصيانة المنتظمة لمستشعر MAP في ضمان تشغيل المحرك بسلاسة ، ويقلل من الانبعاثات ، ويبقى فعالًا في استهلاك الوقود ، مما يمنع الإصلاحات غير الضرورية وتحسين موثوقية السيارة بشكل عام.

كيف تحافظ على مستشعر MAP صحي؟

فحص المستشعر واتصالاته بانتظام

بمرور الوقت ، يمكن أن يعاني مستشعر الخريطة واتصالاته الكهربائية من التآكل أو التآكل أو الاتصالات الفضفاضة ، مما يؤثر على قدرته على توفير قراءات دقيقة.نظرًا لأن مستشعر MAP يرسل بيانات الضغط إلى وحدة التحكم في المحرك (ECM) ، فإن أي أسلاك معيبة أو سوء التلامس يمكن أن يؤدي إلى تردد في المحرك وسوء التسارع وارتفاع استهلاك الوقود.للحفاظ على أداء المستشعر ، من المهم التحقق من أي أسلاك فضفاضة أو تالفة أو متآكلة.إذا كان الموصل الكهربائي الخاص بالمستشعر متسخًا أو متآكلًا ، فيمكن تنظيفه باستخدام منظف التلامس الإلكتروني استعادة نقل الإشارة المناسب.يساعد التأكد من تثبيت المستشعر بشكل آمن والاتصال بشكل صحيح بمنع فشل المستشعر المفاجئ أو مصابيح التحذير على لوحة القيادة.

حافظ على تنظيف مرشح الهواء

يمكن أن يؤدي مرشح الهواء القذر أو المسدود إلى دخول الغبار والحطام والملوثات إلى مشعب السحب ، مما قد يؤثر في النهاية على مستشعر الخريطة.عندما يتم تغطية المستشعر في رواسب الأوساخ أو الكربون ، قد يوفر قراءات ضغط غير دقيقة ، مما يتسبب في اختلاف ECM لخليط الوقود الهوائي.هذا يمكن أن يؤدي إلى الخمول الخام ، والتردد في المحرك ، أو زيادة استهلاك الوقود.استبدال مرشح الهواء على فترات الخدمة العادية يمنع الملوثات من الوصول إلى مستشعر الخريطة.يسمح مرشح الهواء النظيف للمحرك بالتنفس بشكل صحيح ، مما يضمن أن مستشعر MAP يتلقى بيانات دقيقة لضغط الهواء لإدارة الوقود الدقيقة.إن الحفاظ على مرشح الهواء في حالة جيدة يمتد عمر مستشعر MAP ويحسن كفاءة المحرك بشكل عام.

فحص خطوط الفراغ والحفاظ عليه

يعتمد مستشعر الخريطة على خراطيم الفراغ لقياس ضغط المنوع بشكل صحيح.إذا طورت هذه الخراطيم شقوق أو تسرب أو انسداد ، فقد يتلقى المستشعر قراءات ضغط خاطئة ، مما يسبب تسليمًا غير صحيح في الوقود.هذا يمكن أن يؤدي إلى فقدان قوة المحرك ، المماطلة ، وضعف الخانق.للحفاظ على قراءات استشعار دقيقة ، من المهم فحص خراطيم الفراغ بانتظام لعلامات التآكل أو التركيبات الفضفاضة أو التسريبات.هناك طريقة بسيطة للكشف عن تسرب الفراغ وهي من خلال الاستماع إلى أصوات الهسهسة في خليج المحرك.إذا تم العثور على خرطوم الفراغ للتلف أو فضفاض ، فإن استبداله أو إعادة توصيله يمكن أن يمنع اضطرابات تدفق الهواء وضمان وظائف مستشعر الخريطة بشكل صحيح.

استخدام الوقود عالي الجودة

يمكن أن يسبب الوقود ذو الجودة الضعيفة رواسب الكربون وتراكم البقايا داخل المحرك ، مما قد يؤثر في النهاية على دقة مستشعر MAP.عندما تتراكم إضافات الوقود أو الملوثات أو الوقود غير المحترق في نظام السحب ، يمكنها تقليل حساسية المستشعر وتسبب قراءات ضغط الهواء غير الصحيحة.هذا يمكن أن يؤدي إلى اختلال ضلالات المحرك ، والدخان الأسود من العادم ، وسوء الاقتصاد في استهلاك الوقود.يساعد استخدام الوقود عالي الجودة مع خصائص محترقة نظيفة منع تراكم البقايا غير المرغوب فيها ، والحفاظ على نظافة نظام السحب ومستشعر الخريطة.يمكن أن تساعد عمال نظافة نظام الوقود أو الإضافات أيضًا في حل رواسب الكربون ، مما يحسن أداء المحرك والمستشعر.إن استخدام الوقود بشكل مستمر يضمن حياة مستشعر أطول وتشغيل محرك أكثر استقرارًا.

حافظ على المستشعر خاليًا من الأوساخ والزيت والرطوبة

نظرًا لأن مستشعر MAP يقع بالقرب من المحرك ، فقد يتعرض لأبخرة الزيت والأوساخ والرطوبة ، مما قد يؤدي إلى تلوث المستشعر أو التآكل.إذا أصبح المستشعر مغلفًا بالزيت أو الأوساخ ، فقد يبدأ في إرسال إشارات غير صحيحة إلى ECM ، مما يؤدي إلى سوء التسارع ، واستهلاك الوقود العالي ، وتحذيرات محرك المحرك المحتملة.لحماية المستشعر ، من المهم الحفاظ على نظافة خليج المحرك وإصلاح أي تسرب زيت يمكن أن يلوث مستشعر الخريطة.إذا لزم الأمر ، يمكن تنظيف المستشعر بلطف باستخدام منظف مستشعر تدفق الهواء أو منظف التلامس الإلكتروني لإزالة الملوثات المدمجة واستعادة قراءات الضغط الدقيقة.

استخدم أجزاء OEM عند استبدال مستشعر MAP

عند استبدال مستشعر MAP المعيب ، من الأفضل دائمًا استخدام قطع الغيار (مصنّع المعدات الأصلية).تم تصميم مستشعرات OEM خصيصًا لصنع السيارة وطرازها ، مما يضمن قراءات الضغط الدقيقة والتوافق والموثوقية طويلة الأجل.قد تكون مستشعرات ما بعد البيع أرخص ، لكنها غالبًا ما تفتقر إلى نفس مستوى دقة أجزاء OEM.يمكن أن يؤدي استخدام مستشعر منخفض الجودة أو غير متوافق إلى بيانات ضغط هواء غير صحيحة ، مما يؤدي إلى اختلال أخطاء المحرك ، وسوء استجابة الخانق ، وزيادة استخدام الوقود.يمنع الاستثمار في مستشعر OEM عالي الجودة هذه المشكلات ويضمن وظائف نظام التحكم في المحرك بشكل صحيح.

معالجة مشكلات الأداء على الفور

إذا بدأت السيارة في إظهار علامات الأداء الضعيف ، مثل التردد أو المماطلة أو استهلاك الوقود المفرط ، فمن المهم التحقق من مستشعر MAP على الفور.يمكن أن يؤدي تجاهل علامات الإنذار المبكر إلى تفاقم مشاكل المحرك والإصلاحات المكلفة.يمكن أن يساعد استخدام ماسح OBD-II للتحقق من رموز المتاعب المتعلقة بمستشعر MAP في تشخيص المشكلات بسرعة.إذا تم اكتشاف مشكلة ، فإن معالجتها في أقرب وقت ممكن يمكن أن تمنع المزيد من الضرر والحفاظ على تشغيل المحرك بسلاسة وكفاءة.يساعد مراقبة أداء المحرك بانتظام في اكتشاف مشكلات المستشعر في وقت مبكر ، مما يقلل من خطر التعطل غير المتوقع.

خاتمة

يلعب مستشعر MAP دورًا في الحفاظ على تشغيل محرك السيارة بكفاءة ، مما يؤثر على استخدام الوقود وكيفية تنظيف المحرك.يرسل بيانات ضغط الهواء المهمة إلى نظام التحكم في المحرك ، والذي يستخدم هذه البيانات لضبط الوقود والتوقيت.إذا كان مستشعر الخريطة لا يعمل بشكل صحيح ، فقد يتسبب ذلك في مشاكل في المحرك ، مثل الأداء السيئ ، وارتفاع استخدام الوقود ، والمزيد من التلوث.إن الحفاظ على مستشعر الخريطة في حالة جيدة من خلال الفحوصات المنتظمة والتعامل مع أي مشكلات يساعد بسرعة في الحفاظ على المحرك في حالة أعلى.يؤدي فهم دور مستشعر MAP والحفاظ عليه بشكل صحيح على أداء أفضل للمحرك ، وفورات في الوقود ، وتجربة قيادة أكثر سلاسة.
