دليل شامل لـ PCF8575 I/O Expander

يعد PCF8575 ، المصنوع بدقة من قبل Texas Instruments ، بمثابة موسع I2C I/O قابل للتكيف مع إمكانات المقاطعة.توفر هذه المقالة فحصًا شاملاً لميزاتها وتكوين الدبوس والخطط التقنية ، إلى جانب مجموعة متنوعة من التطبيقات.عند استخدامها لتوسيع منافذ الإدخال/الإخراج من متحكمها ، يتنقل PCF8575 بشكل فعال متطلبات الأنظمة المعقدة.تضيء مرونتها في الإعدادات التي تتطلب تكاملًا سلسًا وتقليل تعقيد الدائرة.تكشف التجارب العملية أن توظيف PCF8575 يمكن أن يؤدي إلى تبسيط تصميم النظام بشكل كبير ، مما يقدم نهجًا مناسبًا للميزانية لتعزيز قدرات الحوسبة.

كتالوج

نظرة عامة على PCF8575

ال PCF8575 بمثابة موسع I/O عن بُعد متعدد الاستخدامات ، مما يتيح التواصل السلس بين متحكمين عبر بروتوكول I2C.استخدام SCL (خط الساعة التسلسلية) و SDA (خط البيانات التسلسلي) لنقل البيانات ، يبسط تصميم الدائرة عن طريق السماح مخرجات محرك الأقراص العالية ، مثل LEDs ، دون الحاجة إلى إشارات توجيه البيانات الإضافية.عند التهيئة ، جميع دبابيس الإدخال/الإخراج الافتراضية لحالة عالية ، وتنشيط مصدر تيار داخلي مرتبط بـ VCC.لا تبسي هذه الميزة العمليات فحسب ، بل تقلل أيضًا من الحاجة إلى مكونات مساعدة ، مما يجعل PCF8575 أحد الأصول القيمة لمختلف التطبيقات الإلكترونية.

واحدة من الميزات البارزة في PCF8575 هي دعمها لكل من أنظمة 3.3V و 5V ، والتي تحققت من خلال محول مستوى متكامل.هذا يوسع توافقه مع بنيات متحكم متنوعة ، مما يوفر لك مرونة وحرية أكبر في تصميم النظام.إن القدرة على العمل عبر معايير الجهد المختلفة تلغي التحدي الشائع في الأنظمة متعددة المكونات ، مما يتيح لك التركيز على التطبيقات الإبداعية دون مخاوف بشأن عدم توافق الجهد.

أحد الجوانب الرئيسية من PCF8575 هو واجهة I2C القابلة للتكوين ، والتي تعزز الاتصال وقابلية معالجة الجهاز في الإعدادات المعقدة.مع لاعبي اللحام ، يمكنك ضبط عنوان I2C من قاعدة 0x20 ، مما يتيح التواصل الفعال عبر أجهزة متعددة.هذه القدرة على التكيف مفيدة لتجنب معالجة النزاعات في الأنظمة المعقدة ، غالبًا ما تؤكد عليك التفاصيل.بالإضافة إلى ذلك ، يمكن تشغيل الجهاز إما من خلال VDD أو VCC ، مع تقديم الطعام لمتطلبات مستوى المنطق المختلفة.تعمل هذه المرونة على تبسيط التكامل مع الأنظمة التي تعمل عند 3.3V أو 5V ، مما يضمن الاستقرار والموثوقية في التطبيقات المتنوعة.

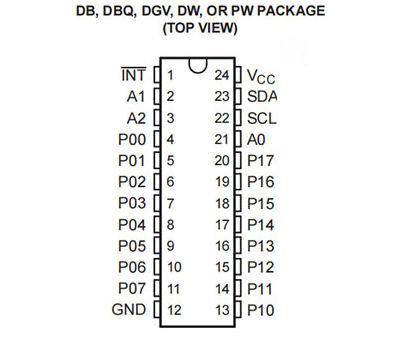

تكوين دبوس

دبوس			يكتب	وصف
اسم	DB و DBQ و DGV و DW و PW	rge
A0	21	18	أنا	إدخال العنوان 0. الاتصال مباشرة بـ Vنسخة أو الأرض. ليست هناك حاجة إلى مقاومات السحب.
A1	2	23	أنا	إدخال العنوان 1. الاتصال مباشرة بـ Vنسخة أو الأرض. ليست هناك حاجة إلى مقاومات السحب.
A2	3	24	أنا	إدخال العنوان 2. الاتصال مباشرة بـ Vنسخة أو الأرض. ليست هناك حاجة إلى مقاومات السحب.
int	1	22	س	الإخراج المقاطعة.الاتصال بـ V.نسخة من خلال سحب المقاوم.
P00	4	1	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P01	5	2	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P02	6	3	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P03	7	4	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P04	8	5	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P05	9	6	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P06	10	7	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P07	11	8	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
GND	12	9	-	أرضي
P10	13	10	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P11	14	11	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P12	15	12	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P13	16	13	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P14	17	14	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P15	18	15	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P16	19	16	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
P17	20	17	أنا/س	P-PORT INPUT/OUTPUT.بنية تصميم الدفع.
SCL	22	19	أنا	خط الساعة التسلسلية.الاتصال بـ V.نسخة من خلال سحب المقاوم.
SDA	23	20	أنا/س	خط البيانات التسلسلي.الاتصال بـ V.نسخة من خلال سحب المقاوم.
VCC	24	21	-	الجهد توريد

تفاصيل CAD

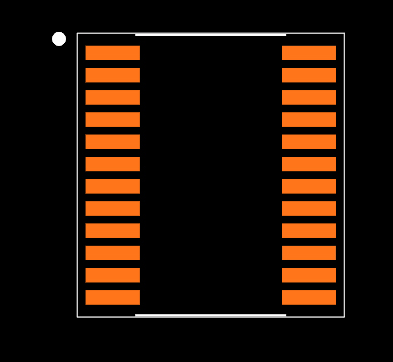

بصمة

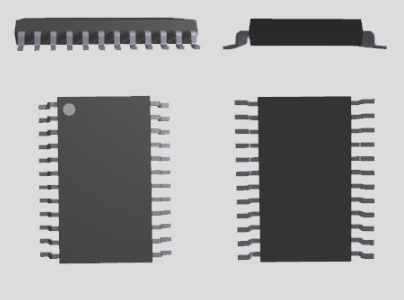

تمثيل ثلاثي الأبعاد

سمات

ميزة	وصف
انخفاض استهلاك التيار الاستعداد	10 µA كحد أقصى
I²C إلى موازاة المنفذ	يسمح بسهولة التوسع في دبابيس I/O عبر واجهة I²C.
إخراج المقاطعة المفتوح	يتيح توليد المقاطعة الخارجية ل متحكم.
توافق متحكم	متوافق مع معظم المتحكمين.
سرعة الحافلة I²C	400-KHz Fast I²C Bus.
معالجة	يمكن معالجته بواسطة ثلاثة دبابيس عناوين الأجهزة ، مع السماح إلى ثمانية أجهزة.
مخرجات مغلقة	إمكانية محرك الأقراص عالية الجودة لمصابيح LED مباشرة.
المصدر الحالي	يوفر التيار لـ VCC لقيادة عالية في الإخراج.
أداء إغلاق	يتجاوز 100 مللي أمبير لكل JESD 78 ، الفئة الثانية.
جهد العمل	2.5 - 5.5V DC.
العمل الحالي	100 مللي أمبير (كحد أقصى).
عنوان I²C	العنوان الافتراضي: 0x20 ، قابل للتعديل عن طريق لحام A1 و A2 وسادات الاختيار.
دبابيس قابلة للعنونة	16 دبابيس قابلة للعنونة بشكل فردي.
تكوين دبوس	كل دبوس قابل للتكوين كمدخل أو إخراج ؛يدعم المدخلات تغيير المقاطعة.
مكتبة أردوينو	متوافق مع مكتبة Arduino: PCF8575.
طلب	مناسبة لـ Arduino Uno R3 وغيرها السيطرة على المرحلات ، الجرس ، الأزرار ، ومصابيح LED.
حماية ESD	يتوافق مع نموذج JESD 22: 2000-V Human-Body (A114-A) ، طراز آلة 200-V (A115-A) ، نموذج 1000-V مشحون الجهاز (C101).

المواصفات الفنية

يوفر هذا الجدول تمثيلًا واضحًا وموجزًا ​​لـ المواصفات الفنية والسمات لأدوات تكساس PCF8575PW.

يكتب	المعلمة
حالة دورة الحياة	نشط (آخر تحديث: قبل 5 أيام)
مهلة المصنع	6 أسابيع
نوع التثبيت	جبل السطح
حزمة / حالة	24-TSSOP (0.173 ، عرض 4.40 مم)
جبل السطح	نعم
عدد المسامير	24
وزن	89.499445mg
عدد I/OS	16
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية
التغليف	أنبوب
رمز JESD-609	E4
رمز PBFree	نعم
حالة الجزء	نشيط
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	24
رمز ECCN	ear99
الانتهاء من المحطة	النيكل/البلاديوم/الذهب (Ni/PD/AU)
رمز HTS	8542.39.00.01
الجهد - العرض	4.5v ~ 5.5v
الموقف الطرفي	مزدوج
شكل محطة	جناح نورس
ذروة درجة حرارة تراجع (درجة مئوية)	260
الجهد توريد	3.3V
الملعب المحطة	0.65mm
رقم الجزء الأساسي	PCF8575
عدد الدبوس	24
عدد المخرجات	16
نوع الإخراج	دفع
تشغيل الجهد الإمداد	5.5v
إمدادات الطاقة	3/5V
واجهة	I2C ، smbus
عدد المنافذ	2
عدد البتات	16
تردد الساعة	400 كيلو هرتز
تزويد الحالي	0.2ma
الإخراج المقاطعة	نعم
التيار - مصدر الإخراج/الحوض	10ma / 25ma
سمات	بور
ارتفاع	1.2mm
طول	7.8mm
عرض	4.4mm
سماكة	1mm
تصلب الإشعاع	لا
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

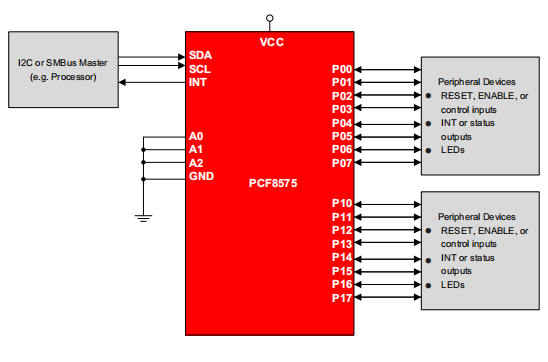

تمثيل تخطيطي

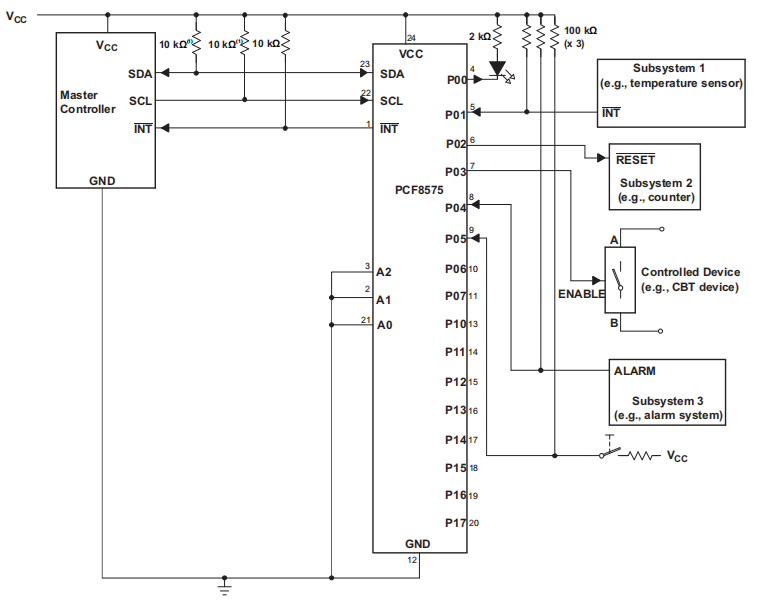

دائرة التطبيق

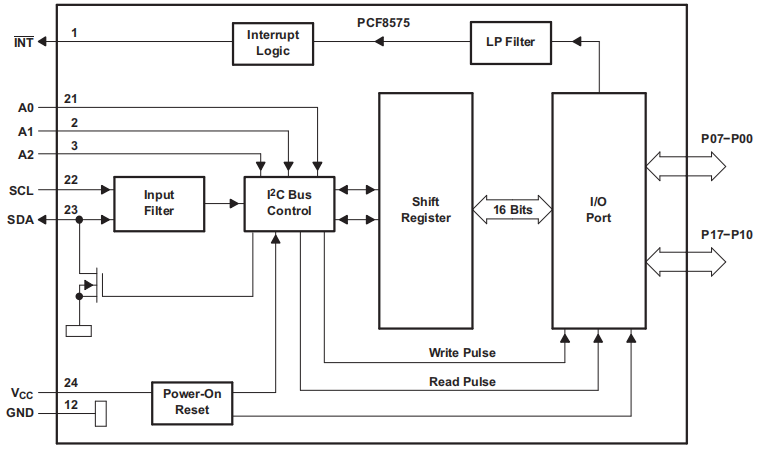

مخطط المنطق

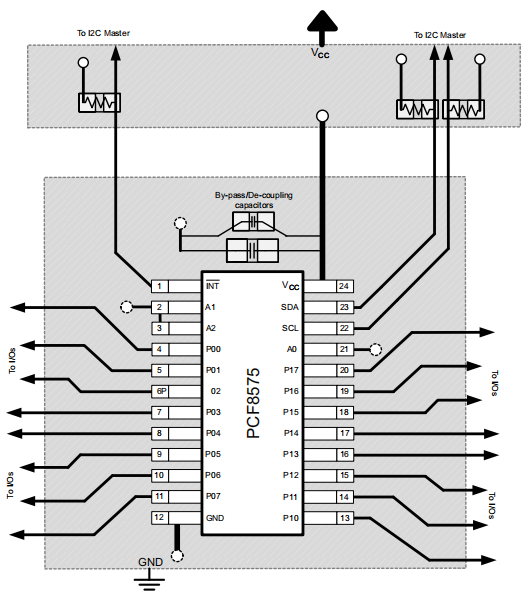

رسم توضيحي

استخدامات متنوعة من PCF8575

يؤثر PCF8575 ، وهو موسع I/O متعدد الاستخدامات ، بشكل كبير على العديد من الساحات التكنولوجية.تمتد تطبيقاتها المتنوعة عبر الاتصالات السلكية واللاسلكية والحوسبة الشخصية وما بعدها ، مما يدل على كفاءتها في إدارة الاتصالات المحيطية المتعددة بشكل فعال.

معدات الاتصالات السلكية واللاسلكية

في قطاع الاتصالات السلكية واللاسلكية ، يعزز PCF8575 معدات مثل وحدات التصفية عن طريق توسيع قدرات GPIO ، مما يتيح التحكم الدقيق والدقة في بيئات معالجة الإشارات المعقدة.تعمل قابليتها للتكيف كشريك موثوق به لك تسعى إلى تحسين الأنظمة ، وضمان اتصال مستقر وإدارة الإشارات الدقيقة.

البنية التحتية للخادم

يسهل هذا المكون عمليات مبسط داخل البنية التحتية للخادم ، مما يوفر اتصالات قابلة للتكيف نشطة لإعدادات عالية الطلب.يمنحك خط العرض لتحسين تصميمات الخادم مع المرونة وقابلية التوسع ، وتسليم المتطلبات المتطورة مع الحد الأدنى من تعديلات الأجهزة.

أجهزة التوجيه الشبكات

يلعب PCF8575 دورًا داعمًا في أجهزة توجيه الشبكات عن طريق توسيع نطاق برمجة الجهاز والاتصال.من خلال مساعدة تطوير أجهزة التوجيه التي تركز على المتانة والقدرة على التكيف ، فإنه يساعد على إنشاء حلول متطورة تدير بشكل فعال زيادة حركة البيانات.

أجهزة الحوسبة الشخصية

في عالم الحوسبة الشخصية ، يوفر لك Expander I/O المرونة في ابتكار الأجهزة الطرفية والتحسينات دون التقيد بشكل مفرط بحدود بنية النظام.إنه يشجع الإبداع في تصميم الأجهزة ، ويعزز التقنيات التي يمكن الوصول إليها في السوق مع الكفاءة.

إلكترونيات المستهلك

في سوق الإلكترونيات الاستهلاكية سريعة الخطى ، يمتد PCF8575 ميزات الجهاز دون عبء إعادة تصميم كبيرة.تمكن هذه القدرة الشركات من تقديم أحدث الميزات في التصميمات المدمجة ، مما يساعد على الحفاظ على وجود تنافسي في صناعة متطورة باستمرار.

أنظمة الأتمتة الصناعية

يعد PCF8575 مفيدًا في الأتمتة الصناعية ، مما يسهل التحكم في العمليات الاستثنائية ومراقبتها.من خلال تقديم اتصال خطير ، فإنه يدعم إدارة العمليات المتطورة ، وتعزيز الكفاءة وتقليل وقت التوقف في إعدادات التصنيع.

الأجهزة ذات خيارات GPIO المحدودة

بالنسبة للأجهزة المحدودة بتوافر GPIO النادر ، يقدم PCF8575 حلاً ثوريًا من خلال توسيع المنافذ ، مما يسمح بالتواصل المحسن بالأجهزة المحيطية.تمنح هذه المرونة غرفتك الإبداعية لتطوير حلول مبتكرة مصممة لتلبية احتياجات المستخدم المحددة.

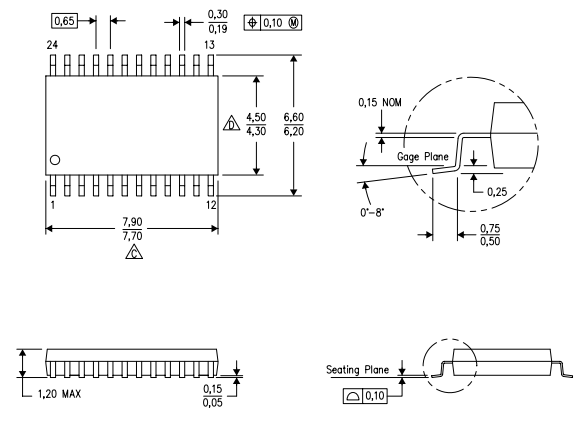

طَرد

الشركة المصنعة

قدمت Texas Instruments (TI) ، ومقرها في دالاس ، تكساس ، مساهمات ملحوظة باعتبارها trailblazer في صناعة أشباه الموصلات ، وخاصة في الدوائر المتكاملة.معروف على الصعيد العالمي لروحها المبتكرة ، أثرت TI بشكل عميق على العديد من التطورات التكنولوجية من خلال اختراقاتها في المعالجة التناظرية والمدمجة.بمرور الوقت ، وسعت الشركة مجموعة براءات الاختراع واسعة النطاق وحصلت على وجود قوي في السوق ، مما يعكس محركها المستمر للتميز والابتكار.تم تشكيل الأحداث في التعليم والتكنولوجيا من خلال تشكيلة المنتجات المتنوعة من TI ، بما في ذلك أجهزة مثل الآلات الحاسبة ، ورسائل المتحكمين ، والمعالجات متعددة النواة.
