دليل شامل لـ SS34 Schottky Diode: pinout ، المواصفات ، تفاصيل الدائرة ، والاستخدامات

إن الثنائيات Schottky ، التي يتم الاحتفال بها لكفاءتها وفقدان الطاقة المنخفضة ، ضرورية في التصميم الإلكتروني الحديث.يبرز SS34 Schottky Diode لتصميمه المضغوط المثبت على السطح والإدارة الحرارية الاستثنائية.تم استخدامه على نطاق واسع في تطبيقات مثل حماية القطبية العكسية ، ومحولات DC/DC ، ودوائر التردد العالي ، أداء SS34 Diode دليل على بنائه المتقدم.تستكشف هذه المقالة السمات الفريدة لصمام الثنائي SS34 ، بما في ذلك تكوين الدبوس ، والمواصفات ، والدور في تحسين الأنظمة الإلكترونية ، وتوفير رؤى قيمة لك تبحث عن حلول موثوقة وفعالة في الطاقة.

كتالوج

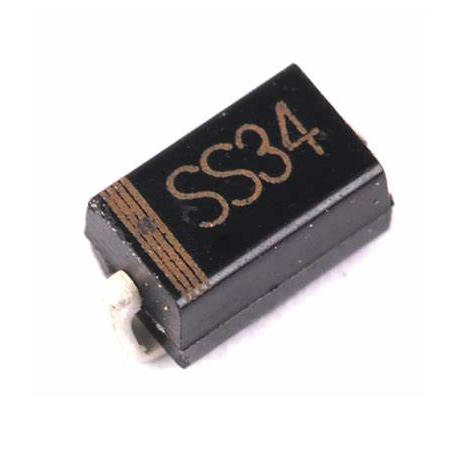

نظرة عامة على SS34 Schottky Diode

ال SS34 تشتهر Schottky Diode بتصميمه المدمج والمثبت على السطح مع التركيز على سرعات التبديل السريعة المذهلة ، والانخفاض في الجهد الأمامي ، والقدرة على التعامل مع التيار الأمامي الكبير.في صميم بنائها ، توجد واجهة للمعادن للمعادن التي تعززها حلقة حراسة ، مصنوعة لتحمل الضغوط الميكانيكية بالتوازن.يقلل تكوين الساق المربوطة من الصمام الثنائي المقاومة الكهربائية ويعزز الإدارة الحرارية ، مما يعزز إمكانيات تيار الزيادة العالية وتعزيز الكفاءة التشغيلية الشاملة.هذه الصفات تجعل الصمام الثنائي SS34 خيارًا مفضلًا للتصحيح الثانوي ، وحماية القطبية العكسية ، والهجلة الحرة ، والاستخدام في محولات DC/DC.

سمة رائعة من الصمام الثنائي SS34 هي سرعة التبديل المثيرة للإعجاب مقارنة بالثنائيات القياسية.تثبت هذه الخاصية المتأصلة مفيدة بشكل خاص في دوائر التبديل عالية التردد.يمكنك في كثير من الأحيان مراعاة ليس فقط ميزة انخفاض الجهد إلى الأمام ، ولكن أيضًا كيف ترتبط سرعة التبديل بنتائج الأداء ، خاصة في وحدات تزويد الطاقة حيث تلعب الكفاءة دورًا رئيسيًا.

لدمج الصمام الثنائي SS34 بشكل استراتيجي وفقًا لاحتياجات التطبيق ، يعد الفهم الشديد لمبادئها التشغيلية مفيدًا.يمكنك إدراك نجاح ملحوظ باستخدام الصمام الثنائي في المواقف التي تكون فيها الكفاءة المتزايدة والموثوقية الثابتة هي المهيمنة.مثال توضيحي هو استخدامه في حماية القطبية العكسية ، مما يدل على قدرة الصمام الثنائي على تحمل الحالات العابرة دون أضرار ، وبالتالي الحفاظ على المكونات الديناميكية.

تكوين دبوس

رقم PIN	اسم الدبوس	وصف
دبوس 1	الأنود	هذا الدبوس يسمح بتدفق التيار.
دبوس 2	الكاثود	تدفق المخارج الحالية من خلال هذا الدبوس.

الميزات والتفاصيل

يصف	مواصفة
يكتب	Power Schottky Barrier Diode
المحطات	2
أنواع الحزم	DO-214AA ، SMC DO-214AB
الشركة المصنعة	onsemi
تيار إلى الأمام (IF)	3A
عكس التيار (IR)	0.5MA
الحد الأقصى للجهد الأمامي (VF)	0.5V في 3A
جهد حظر العاصمة (كحد أقصى)	40 فولت
الجهد العكسي (الحد الأقصى)	40 فولت
جهد RMS (الحد الأقصى)	28 فولت
انخفاض الجهد إلى الأمام	22V
ذروة زيادة التيار	100A
درجة حرارة التشغيل	-65 درجة مئوية إلى +150 درجة مئوية
خاتم الحرس	تستخدم لحماية الجهد الزائد
فقدان الطاقة	قليل
كفاءة	عالي
انخفاض الجهد إلى الأمام	قليل
قدرة زيادة	عالي
ذروة الارتفاع إلى الأمام الحالي	100A
معدل تغيير الجهد (DV/DT)	10000 فولت/μs

نماذج مكافئة وبديلة

مقابل

• 1N5822

بدائل

• SS33

• 1N5822

• SS32

• SS35

• 1N4733A

• 1N4148

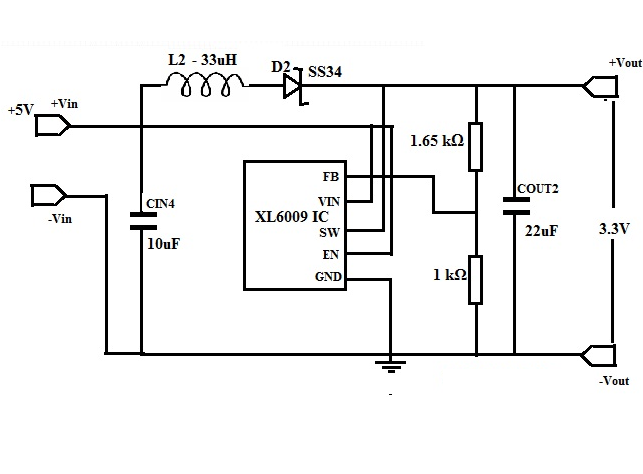

صياغة محول دفعة من 5 فولت إلى 3.3 فولت مع XL6009 و SS34

الأجهزة الإلكترونية الحديثة مثل أجهزة الاستشعار والدوائر المتكاملة غالباً ما تزدهر في إمدادات DC 3.3V.يتطلب دمجها في أنظمة باستخدام 5V أو أعلى إمدادًا بمحول خطوة أو تعزيز لمزجها بسلاسة.هنا ، نستكشف إنشاء محول تعزيز DC-DC من 5V إلى 3.3V باستخدام منظم التبديل XL6009 ، مما يعزز التوافق في الأنظمة متعددة الاستخدامات.

لبناء هذا المحول ، ستحتاج:

• الدائرة المتكاملة XL6009

• 33UH محث

• SS34 Schottky Diode

• المكثفات ذات التصنيفات 22UF و 10UF

• مقاومتان عند 1.65 kΩ و 1 kΩ لحلقة التغذية المرتدة

هذه المكونات ، عند ترتيبها وفقًا للتخطيطية ، تضمن تحول الجهد الفعال.

ديناميات التشغيلية

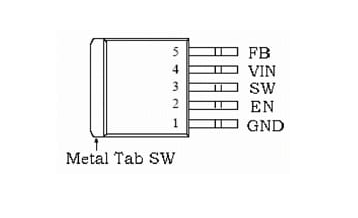

رقم PIN	اسم الدبوس	وصف
1	GND	إنه دبوس أرضي.
2	en	تمكين دبوس: عندما ينخفض ​​، يتم إيقاف الجهاز ؛عندما تكون عالية ، يتم تشغيل الجهاز.
3	جنوب غرب	دبوس إخراج مفتاح الطاقة.
4	فين	توريد دبوس الجهد.
5	FB	دبوس التغذية المرتدة: يكتشف جهد الخرج ويضبطه عبر شبكة مقاومة مقاومة خارجية.

تعد محولات Boost مثل XL6009 ، المستخدمة في هذا الإعداد ، بوابة ترحيبية لأولئك الذين يدخلون مجال إلكترونيات الطاقة.تتصل علامة التبويب المعدني الداخلي للمحول بشكل آمن بدبوس التبديل ، مما يعزز الاعتماد التشغيلي.يعمل XL6009 في نطاق إدخال من 5 فولت إلى 32 فولت ، ويتم تبديله بتردد 400 كيلو هرتز ، ويمكنه توفير التيارات الإخراج حتى 4A.يتم تعزيز أناقة تصميمها من خلال الصمام الثنائي SS34 Schottky ، والذي يوفر كفاءة ملحوظة واستجابة سريعة ، ويعزى إلى السمات الطبيعية لمقادات Schottky.يضمن هذا الصمام الثنائي الحد الأدنى من انخفاض الجهد الأمامي ، ويدير التيار حتى 3A بكفاءة مع انخفاض 0.5 فولت فقط.

يجب ضبط حلقة التغذية المرتدة ، المصممة بمقاومات R5 و R6 ، بخبرة لوظيفة محول الذروة.يمكن اشتقاق جهد الخرج ، الذي يشار إليه على أنه VO ، من المعادلة VO = 1.25 (1+R5/R6).عن طريق إصلاح R6 عند 1 kΩ ، يتم ضبط R5 على 1.65 كيلو كيلو.يدعم هذا التكوين الدقيق الحماية الحرارية القوية ويحافظ على كفاءة المحول بنسبة 94 ٪ المثيرة للإعجاب ، مما يبرز ضرورة اختيار المكون الدقيق وضبط الأداء المتفوق في مهام تحويل الجهد DC-DC.

إيجابيات وسلبيات

إيجابيات

يحظى SS34 Schottky Diode بتقدير الإلكترونيات من أجل كفاءته الجديرة بالملاحظة وقدرات التبديل السريعة.في سيناريوهات التردد العالي ، تساهم هذه الخصائص في انخفاض خسائر الطاقة ، وبالتالي تعزيز أداء الدائرة الكلية.تساعده في تنفيذها في تبسيط تصميم الدائرة.بالإضافة إلى ذلك ، توفر السعة الحالية للارتداد القوي للديود رد فعل يمكن الاعتماد عليها على مسامير الجهد العابر.هذه الميزات تثبت أنها مفيدة في صياغة تصميمات مضغوطة وجديرة بالثقة ، والتي تم توضيحها من خلال أمثلة عملية في وحدات إمداد الطاقة ، حيث تصبح الكفاءة عاملاً حاسماً.

تُظهر السعة الحالية للارتداد لـ SS34 Schottky Diode قيمتها في البيئات المعرضة لارتفاع الجهد المفاجئ ، مثل تلك الموجودة في إلكترونيات السيارات.تكشف الخبرات أن إدارة الطفرة الكفاءة يمكن أن تمتد طول طول المكونات الإلكترونية ، مما يقلل لاحقًا من نفقات الصيانة ويعزز الموثوقية.يمكنك التأكيد بشكل متكرر على كيفية تنفيذ منهجيات حماية الطفرة حول ثنائيات Schottky يمكن أن تتجنب تلف الدائرة المحتملة.

سلبيات

على الرغم من فوائدها ، فإن الصمام الثنائي SS34 Schottky لا يخلو من تحدياته.تنشأ قضية بارزة من تسرب عكسي أكبر وتسرب محتمل في ظل ظروف الجهد العكسي.هذا ينشأ من تقاطع أشباه الموصلات المعدنية ، مما قد يقلل من الدقة في الدوائر بسبب خسائر الكفاءة.تركز الحلول الشائعة على دمج مكونات إضافية ، مثل الشبكات المقاومة ، لتبديد تيارات التسرب الفعالة.علاوة على ذلك ، يتطلب الجهد العكسي المنخفض من الصمام الثنائي اختيارًا شاملاً للتقديم الخاص بتجنب حالات الانهيار العكسي.

يمكنك في كثير من الأحيان الدفاع عن تقييم شامل لبيئات التطبيق عند اختيار الصمام الثنائي SS34 Schottky ، ووزن مزاياه وقيوده.من خلال مواءمة ميزاتها مع متطلبات محددة للدائرة ، يمكن تحسين الأداء مع تقليل العيوب المحتملة.تعكس هذه البصيرة المتطورة خبرة أوسع في الصناعة ، حيث يلعب اختيار المكون الإستراتيجي دورًا ديناميكيًا في صياغة أنظمة فعالة ويمكن الاعتماد عليها.

تطبيقات SS34 Schottky Diode

تلعب الثنائيات SS34 Schottky دورًا مثيرًا للاهتمام عبر مختلف المجالات التكنولوجية.هذه المكونات ترفع حماية الدائرة عن طريق منع الاستقطاب العكسي وإدارة التدفق الحالي ببراعة بكفاءة ملحوظة.يؤكد نشرهم على نطاق واسع في العاكسات عالية التردد على تسهيل التحويل السريع ، وذلك بفضل الحد الأدنى من انخفاض الجهد الأمامي واسترداد سريع.عندما يتعلق الأمر بالتصحيح الثانوي ، وحماية القطبية ، والهجلة الحرة ، تتفوق هذه الثنائيات مع الحد من فقدان الطاقة ، مما يعزز تصميمات النظام الواعي للطاقة.

محولات DC-DC والمزولات

تحتفظ SS34 Schottky Diodes بمكان كبير في مائلات التردد العالية منخفضة الجهد ومحولات DC-DC.أنها توفر انتقالات الجهد السلس ، وضمان مهارة تحويل الطاقة الفعالة.من خلال استبدال ثنائيات السيليكون التقليدية في دوائر Buck/Boost ، توفر الثنائيات Schottky مزايا ملموسة ، مثل انخفاض الجهد المنخفض وكفاءة النظام المتزايد.هذه الصفات مبهجة في الغالب لتصميمات الأجهزة المدمجة والمحمولة ، حيث يكون للتحكم في إخراج الحرارة وتوفير الطاقة الأسبقية.

SMPs والإضاءة

تعزز Schottky Diodes بشكل كبير أداء الأجهزة داخل إمدادات طاقة وضع التبديل (SMPs) ، والمحولات ، وعالم الإضاءة.إن قدرتهم على التعامل مع التيارات الكبيرة مع الحفاظ على جهد منخفض إلى الأمام يعزز موثوقية وكفاءة الجهاز - التصنيفات التي يتردد صداها داخل كل من الإلكترونيات الاستهلاكية والسياقات الصناعية.على سبيل المثال ، في حلول إضاءة LED ، تدعم ثنائيات Schottky إخراج الضوء المتسق وتقليل التأثير الحراري ، مع التأكيد على دورها في الحفاظ على التنظيم الحالي والمتانة على المدى الطويل.
