دليل شامل لمحول RMS-to-DC AD736

يستكشف هذا الدليل الدائرة المتكاملة AD736 ، والمعروفة بدقة في تحويل RMS الحقيقي إلى جهد العاصمة.مع القدرة على التعامل مع الأشكال الموجية المختلفة ، يعد AD736 مثاليًا للتطبيقات عالية الدقة والطاقة المنخفضة مثل أنظمة الطاقة المتجددة والأجهزة الطبية.سنقوم بتغطية مواصفاتها واستخداماتها وميزات التصميم التي تجعلها مهمة في الإلكترونيات الحديثة.

كتالوج

1. ما هو AD736؟

2. تكوين دبوس AD736

3. ميزات ومواصفات AD736

4. ما يعادل AD736

5. حزم AD736 المتاحة

6. استخدام محول RMS-to-DC AD736

7. تطبيقات AD736

8. نموذج 2D AD736 2D

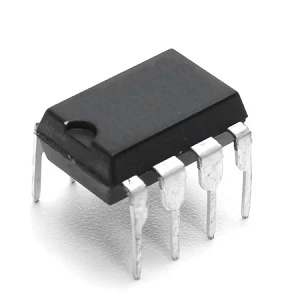

ما هو AD736؟

ال AD736 هي دائرة متكاملة متعددة الاستخدامات مصممة لتحويل جهد RMS إلى DC حقيقي ، مع الحد الأدنى من استهلاك الطاقة وهامش الدقة ± 0.3 mV و ± 0.3 ٪ لمدخلات الموجة الجيبية.إن قدرتها على التعامل مع مختلف الأشكال الموجية ، مثل إشارات النبض وموجات الجيب التي تسيطر عليها ثلاثي الأبعاد ، تجعلها مثالية لتعزيز مقومات الدقة والتكيف مع التطبيقات الإلكترونية المتنوعة.من أنظمة الطاقة المتجددة التي تتطلب معالجة إشارة دقيقة إلى الأجهزة التي تعمل بالبطارية التي تستفيد من انخفاض استهلاك الطاقة ، يدعم AD736 الكفاءة والموثوقية.الهندسة المعمارية الدقيقة جيدة للصناعات مثل المعدات الطبية والصناعية.يجمع AD736 بين التصميم المدمج والتكنولوجيا المتقدمة وكفاءة التكلفة ، ويمثل الاتجاهات الحديثة في تصميم الدائرة متعددة الوظائف ، مما يوفر حلولًا قابلة للتطبيق للتطبيقات التي تعتمد على الدقة.

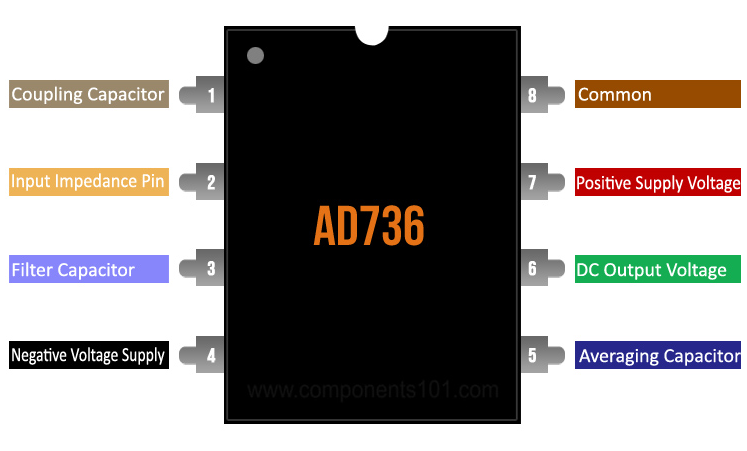

AD736 تكوين دبوس

AD736 Pinout

رقم الدبوس	اسم الدبوس	وصف
1	نسخة	اقتران مكثف
2	فين	دبوس معاوقة المدخلات العالية
3	راجع	قم بتوصيل مكثف مرشح تمرير منخفض المساعد من الإخراج
4	-vs	جهد العرض السلبي إذا تم استخدام الإمدادات المزدوجة ، أو الأرض إذا تم توصيلها بمصدر واحد
5	كاف	قم بتوصيل المكثف المتوسط هنا.
6	الإخراج	جهد الناتج العاصمة.
7	+مقابل	جهد العرض الإيجابي.
8	كوم	شائع.

ميزات ومواصفات AD736

الميزة/المواصفات	وصف
ارتفاع المعاوقة المدخلات	10¹² Ω
انخفاض تحيز المدخلات الحالي	25 با
أقصى دقة عالية	± 0.3 mV ± 0.3 ٪ من القراءة
تحويل RMS مع عوامل قمة الإشارة	ما يصل إلى 5
نطاق إمدادات الطاقة الواسعة	+2.8 V ، −3.2 V إلى ± 16.5 V
قوة منخفضة	200 µA الحد الأقصى لتيار الإمداد
إخراج الجهد المخزن مؤقت	نعم
حواف خارجية مطلوبة للدقة	لا
الاستعداد الحالي	فقط 25 μA
مقاومة الإخراج	8 kΩ
تصنيف ESD	500 v
نطاق درجة حرارة التخزين	-65 درجة مئوية إلى +150 درجة مئوية

أي ما يعادل AD736

• AD637

• AD636

AD736 الحزم المتاحة

8-Lead PDIP

يبرز PDIP 8-Lead بسبب قابليته للتكيف ، مما يجعلها ميزة في النماذج الأولية والإنتاج على نطاق صغير.يفضل هذا النوع في الإعدادات حيث يكون للتثبيت اليدوي ، والاستبدال المباشر ، والاختبار الأسبقية.تصميمه الدائم مفيد في الساحات التعليمية والمختبرات التجريبية ، مما يعزز التكرارات السريعة والتعديلات دون الحاجة إلى أدوات متخصصة.إمكانية وصول PDIP يشعل الشعور بالإنجاز في أولئك الذين يقومون بالتبديل وإتقان تصاميمهم ، مما يزيد من تعزيز جاذبيتها.

8-Lead Cerdip

يتفوق CERDIP 8-Lead في الظروف الضارة ، مع بنية السيراميك التي توفر استقرار درجات الحرارة المتفوق والمتانة الميكانيكية.مثالي لسيناريوهات الموثوقية عالية مثل Aerospace والعمليات العسكرية ، فهو يمثل الصمود والدقة.من خلال استمرار بيئات قاسية دون فقدان الوظيفة ، يجسد دور Cerdip ثقة هادئة ، مرددًا وضعه البطل المجهول في التطبيقات التي يتم فيها الاعتزاز بالثبات.

8 الرصاص SOIC

مناسبة للتطبيقات التي تعطي الأولوية للبصمة الأصغر والاستخدام الفعال لمساحة اللوحة ، يضيء SOIC المكون من 8 قصاصات في التصميمات التي تتطلب التصغير والخفة.تمهد تقنية السطح الخاصة بها الطريق للإلكترونيات الأنيقة والأجهزة المحمولة.تتماشى هذه الأنيقة مع سعي الصناعة للأجهزة الأصغر والأكثر كفاءة بشكل تدريجي ، وهو اتجاه يأسر القلوب التي تسعى إلى الابتكار دون حل وسط.

استخدام محول RMS إلى DC AD736

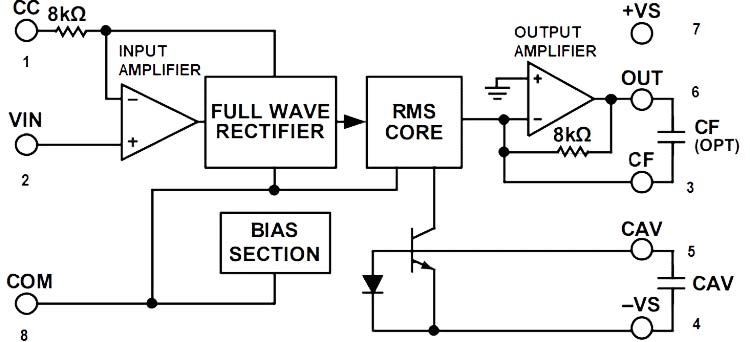

يعد AD736 محولًا متعدد الاستخدامات ودقيق RMS إلى DC مصمم لتحويل إشارات التيار المتناوبة (AC) إلى مخرجات التيار المباشر المقابل (DC) ، مما يتيح توصيل الطاقة المستقر من خلال المقاوم.تدمج بنيةها الداخلية مكونات مثل مضخم الإدخال ، ومقوم للموجة الكاملة الدقة ، ونواة RMS ، ومكبر للصوت ، والذي يعمل في انسجام تام لضمان تحويل RMS على نحو سلس ودقيق.اعتمادًا على التكوين ، يمكن أن يعمل AD736 كمحول متوسط الاستجابة أو كمحول حقيقي إلى RMS إلى DC.في وضع الاستجابة المتوسط ، يقوم الجهاز بتصحيح إشارة التيار المتردد وتصفية لجهد مكافئ RMS عن طريق توسيع متوسط القيمة.يوضح الشكل أدناه مخطط الكتلة الوظيفية لـ AD736 ، حيث يعرض وحداته الداخلية ، بما في ذلك مضخم الإدخال ، ومقوم الموجة الكاملة ، و RMS Core ، ومكبر الصوت.يبرز هذا الرسم التخطيطي التدفق المنطقي لعملية تحويل RMS إلى DC.

Internal Block Diagram of AD736

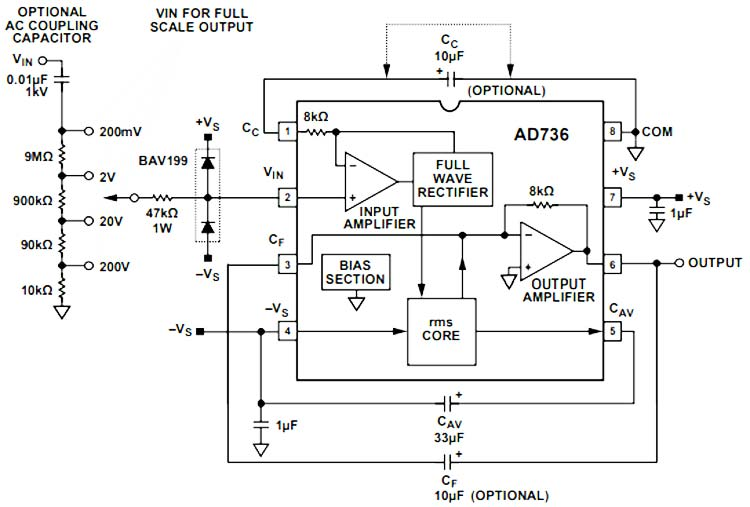

يشتمل التصميم المبتكر للجهاز على مقاومة عالية للمدخلات لتقليل أخطاء التحميل إلى الحد الأدنى ، مما يجعله مناسبًا بشكل خاص للتطبيقات التي تتطلب قياسات دقيقة منخفضة الجهد ، مثل تقييم فولتية الصنبور 200 MV.يمكن إضافة المكونات الخارجية ، مثل المقاومات والثنائيات ، إلى حماية من الجهد الجهد لخط التيار المتردد ، مما يعزز متانة وموثوقية الإعداد.يمكنك زيادة تخصيص AD736 مع تطبيقات محددة من خلال اتباع التوصيات في ورقة البيانات ، مثل ضبط قيم المكثفات أو المكثفات التي تنعكس لتعديل أوقات الاستجابة أو تعزيز الأداء في ظل ظروف فريدة.هذه القدرة على التكيف تجعل AD736 خيارًا مثاليًا لمجموعة واسعة من احتياجات قياس RMS.يوفر الشكل أدناه دائرة تطبيق مفصلة لـ AD736.ويشمل مكونات خارجية اختيارية ، مثل المكثفات الاقتران وثنائيات الحماية ، إلى جانب التكوينات الموصى بها لتحقيق تحويل وحماية بدقة RMS من الجهدات في سيناريوهات مختلفة.

AD736 True RMS to DC Converter Circuit

تطبيقات AD736

قياس الدقة: مثالي لقياس دقيق للفولتية غير المتصلة.شائع الاستخدام في المختبرات للتحقق من صحة البيانات الدقيقة أثناء التجارب.

فولتميتميتر الدقة: POLERS PRECISION Voltmeters المستخدمة في البيئات التعليمية والصناعية.موثوقة وقابلة للتكيف مع احتياجات قياس الجهد المتنوعة.

أجهزة قياس متعددة وبراعة: يعزز وظائف المتعددة لقياس المعلمات المختلفة خارج الجهد.يفضل لتصميمها المضغوط متعدد الوظائف.

RMS التي تديرها البطارية إلى تحويلات العاصمة: موفرة للطاقة للاستخدام على المدى الطويل في الأجهزة التي تعمل بالبطارية.ممتاز للعمل الميداني في المناطق النائية مع محدودية الوصول إلى الطاقة.

متوسط تطبيقات الدائرة الاستجابة: تستخدم في اختبار الصوت وقياس الطاقة من أجل الأداء المتسق.يحسن جودة الصوت ويعزز موثوقية المعدات الصوتية.

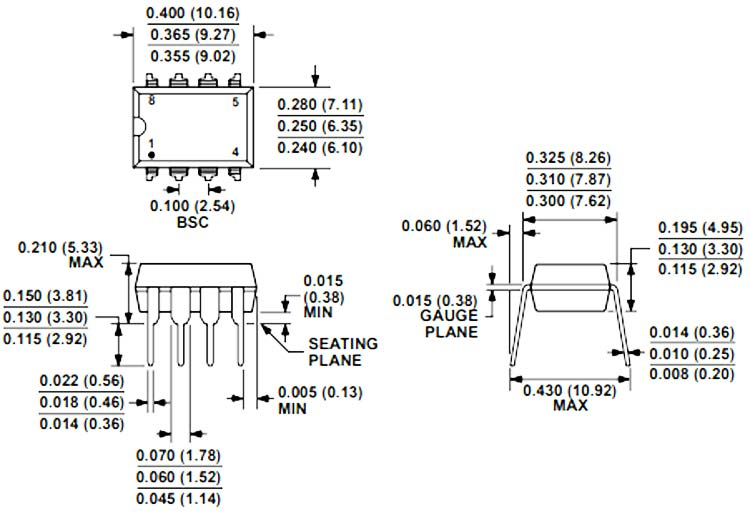

طراز 2D AD736 2D

AD736 2D Model and Dimensions
