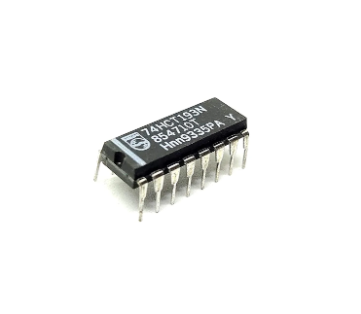

نظرة عامة شاملة على العدادات لأعلى/لأسفل: شرح تصميم الدوائر و 74193 IC

في العالم المعقد للإلكترونيات الرقمية ، تلعب العدادات دورًا رئيسيًا في تصميم الدوائر المتسلسلة ، مما يتيح حصيلة دقيقة للنبضات الرقمية في مختلف التطبيقات.يتم تشغيل هذه المكونات الأساسية بواسطة Flip-Flops (FFS) متزامنة مع إشارات Clock (CLK) ، مما يضمن تتبع البيانات الزمنية الموثوقة ومعالجتها.سواء كانت تعمل كأجهزة منفصلة أو كأجزاء أساسية من الأنظمة الكبيرة ، أصبحت العدادات مطلوبة في التصميم الرقمي.من بين الأنواع المتنوعة من العدادات ، تبرز العدادات لأعلى/لأسفل قدرتها الفريدة على الاعتماد في كلا الاتجاهين ، مما يوفر مرونة وكفاءة لا مثيل لها.في هذه المقالة ، نقوم بتنقيح الميكانيكا والتطبيقات وأهمية العدادات لأعلى/لأسفل ، مع تسليط الضوء على 74193 IC متعددة الاستخدامات.من خلال استكشاف دورهم في الأنظمة الفعلية والابتكارات الرقمية ، فإننا نهدف إلى توفير دليل شامل لك.

كتالوج

فهم صعودا/لأسفل

توفر العدادات لأعلى/لأسفل طريقة حساب معقدة ، مما يتيح عمليات الاتجاه المزدوج بناءً على إشارات تحكم معينة.تم العثور على هذه العدادات في التطبيقات التي هناك حاجة إلى العد لأعلى ولأسفل على حد سواء ، كما هو موضح في تقنيات TTL - مثل 74LS190 و 74LS191 - التي تبديل أوضاع العد بشكل رائع استجابة لتوجيهات المدخلات الخاصة بهم.

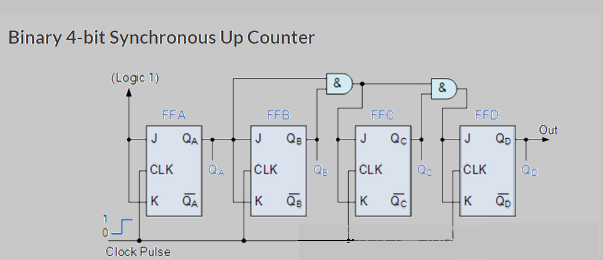

4 بت ثنائي لأعلى/لأسفل

يرتدي العداد 4 بت العد الثنائي ، ويتنقل بمهارة من 0000 إلى 1111 ويحلق دوريًا.تدفع نبضات الساعة إلى آلية زيادة عبر نطاق 0-15 ، مع كل علامة مما يدل على حالة لاحقة.

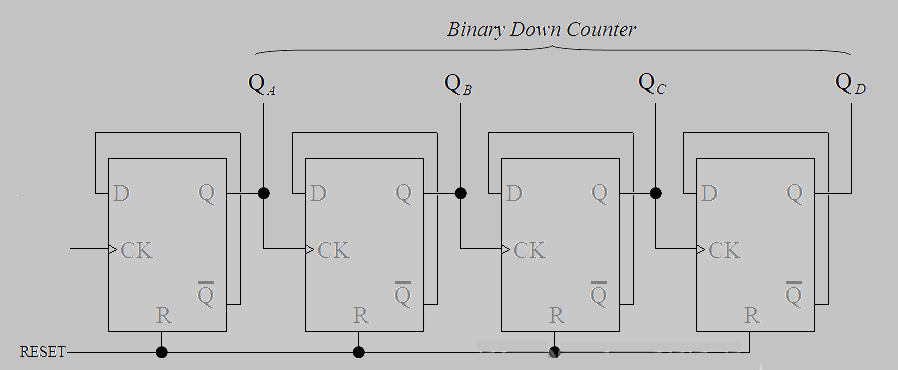

على النقيض من ذلك ، فإن عملية الانخفاض ، التي تحولت من 1111 إلى 0000 ، تعتمد على أربعة من نوع D-flops الذي يتم تنشيطه بواسطة حواف الساعة.يحقق الاستخدام المبتكر لآليات التغذية المرتدة المقلوبة تفاعلًا متناغمًا من المخرجات ، ويسلط الضوء على كل من الإبداع والدقة.

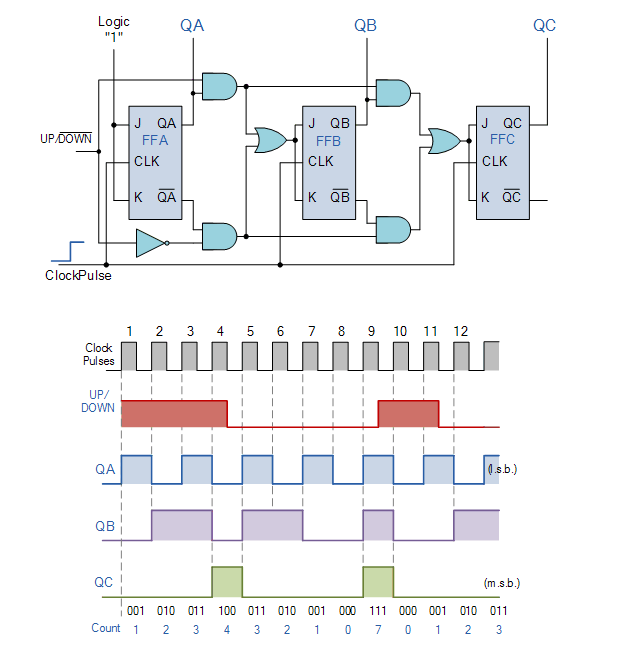

متزامن 3 بت لأعلى/لأسفل

يجسد العداد المتزامن 3 بت ، باستخدام JK Flip-Flops ، مقاربة فعالة في العد من 0 (000) إلى 7 (111) والظهر.يسمح تصميمه المتزامن بالتحكم المكررة في عملية العد ، حيث يتم تنسيق كل انتقال في حالة بأوامر إدخال دقيقة.هذه الميزة تعزز الدقة في الصعود من 0 إلى 7 ، بينما تدير ببراعة التنازل من 7 إلى 0.

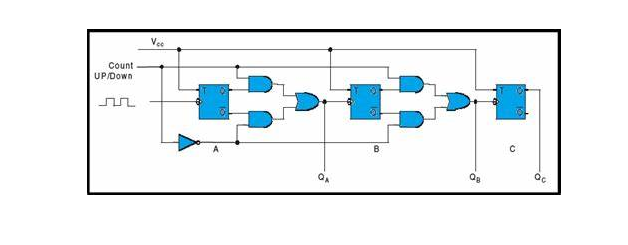

تصميم دائرة عداد لأعلى/لأسفل

تقف دائرة العداد ذات 3 بت كعنصر رئيسي في التصميم الرقمي ، حيث تخدم أغراض العد والتوقيت المتنوعة.يستخدم باستمرار flip-flops (FFS) لتحديد اتجاه العدد-الانتعاش أو الهبوط.

في وضع التشغيل الأعلى ، يتم محاذاة كل FF مع إدخال الساعة المصدر من إخراج FF السابق (Q) ، وتوجيه الدائرة في صعود منظم من خلال الحالات الثنائية من 000 إلى 111. هذا التسلسل غالبًاالتحكم ، بما في ذلك الساعات الرقمية والحساب حيث تثير الدقة الرضا والموثوقية.

يتطلب التبديل إلى وضع أسفل العقد نهجًا ذكيًا ، وجذب المخرجات العكسية.عند الانحراف عن مسيرة إلى الأمام البسيطة ، يعيد هذا التكوين إدخال كل ساعة لكل FF لتلقي الإشارات من مكمل إخراج Q السابق.وبالتالي ، فإن عدد الدائرة في الاتجاه المعاكس ، من الثنائي 111 إلى 000. هذه الوظائف القابلة للتكيف تثبت أنها جذابة بشكل أساسي عند تصميم عدادات قابلة للانعكاس للتراجع في أنظمة مثل أجهزة قياس الطفح الرقمية وتوقيتات الانخفاض - لا يمكن التغلب على المتعة الدقيقة للانتقال إلى الخلف بقدر ما لا يمكن التغلب على الأمام.

ميكانيكا العداد لأعلى/لأسفل

تعتمد وظيفة العداد لأعلى/لأسفل على مدخلات التحكم التي تحدد وضعها التشغيلي ، مما يملي ما إذا كان العد سوف يصعد أو ينحدر.يكمن جوهر تشغيله في المزامنة السلس بين ناتج Flip-Flops (FFS) وإشارات التحكم التي تؤثر على FFS اللاحقة.في التطبيقات ، حتى أدنى انحراف عن التوقيت المثالي يمكن أن يؤدي إلى حساب الأخطاء ، مع التأكيد على مدى ديناميكية توقيت الإشارة بدقة.

• وضع الاعتماد

ولاية	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• وضع العد

ولاية	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

في التكوين النموذجي ، تقوم ثلاث نقاط بتخزين قيمة رقمية 3 بت ، مما يتيح عددًا ثنائيًا يتراوح من 0 إلى 7. يمكنك مواجهة تحديات في كثير من الأحيان في الحفاظ.لمعالجة هذه التحديات ، غالبًا ما يتم استخدام تقنيات التزامن أو التصفية الإضافية ، مما يضمن الحفاظ على البيانات بنزاهة أثناء التحولات.

تؤثر البوابات المنطقية بشكل كبير على كيفية توجيه هذه الإشارات ، مما يضمن أن العداد يتوافق مع احتياجاته التشغيلية.يديرون التدفق لضمان أن حالة واحدة فقط - إما زيادة أو انخفاض - تنشط في أي لحظة.قد تتضمن الدوائر المتقدمة المنطق القابل للبرمجة ، مما يوفر تحسين القدرة على التكيف ، والتعديلات الديناميكية.هذا يقدم جانبًا مثيرًا للاهتمام: تصميم العدادات مع التبصر لقابلية التوسع في المستقبل يمكن أن يوسع فائدتها بشكل كبير.

تحسين ديناميات النبض على مدار الساعة باستخدام عداد لأعلى/لأسفل

يحول العداد لأعلى/لأسفل الحالات عن طريق ضبط مخرجات Flip-Flop (FF) استجابة لتغييرات نبض الساعة.

• في سيناريو التنازل: قم بتوصيل Flip-Flop الأولي بالمنطق 0 ، مما تسبب في تبديل حواف الساعة الهبوطية ، مما يعزز التزامن مع أهداف النظام للتدفق السلس.تشير الأفكار المستمدة من تجارب تصميم الدوائر الرقمية إلى أن موازنة إجراءات التبديل هذه يمكن أن تقلل من المشغلات الخاطئة ، وبالتالي زيادة الموثوقية بمرور الوقت.

انتقال الحالة المتناغمة والمتناغمة

• في وضع التنازل السفلي: قم بالتواصل مع المنطق 1 لتمكين جميع التقلبات للتبديل ، مما يؤدي إلى انخفاض سلس من الحالات العليا.يمكن تشبيه هذه الطريقة بالفصل الدقيق لفصل الربيع ، حيث تضمن الدقة والتوقيت ضمانًا ميكانيكيًا بسيطًا أثناء العودة إلى خط الأساس.يسهل هذا الترتيب انخفاضًا تدريجيًا حتى تتم مطالب تسلسل إعادة تعيين.

إعادة ضبط الدورة الفعالة وضمان الاتساق

تحدث إعادة ضبط روتينية كل ثماني دورات على مدار الساعة ، مما يضمن تشغيل ثابت.يوفر إطار العمل المكون من ثماني دورة مرحلة محددة لكل نوبة عمل ، مما يضمن اكتمال كل مرحلة بكفاءة قبل بدء التالي.تشير ردود الفعل من التطبيقات العملية إلى أن هذه إعادة التعيينات الدورية تمنع الأخطاء المتراكمة ، مما يعزز التوازن التشغيلي.

74193 لأعلى/لأسفل نظرة عامة على العداد

ال 74193 الدائرة المتكاملة ، والمعروفة باسم عداد ثنائي متزامن 4 بت ، يدير بشكل رائع وظائف العد الصعودي والأسفل.إن قدرتها على التعامل مع تسلسل العد حتى Modulo من 16 يفسح المجال على مجموعة واسعة من التطبيقات الرقمية.تم تصميم IC هذا بشكل فريد مع المحطات المحطات على وجه التحديد للعد لأعلى ولأسفل ، إلى جانب إعادة تعيين ومدخلات التحميل الرئيسية ، مما يوفر سهولة في تكوين الحالة الأولية وفقًا للاحتياجات المختلفة.

بنية 74193 IC تدعم عد الاتجاه دون عناء.في الأجهزة الرقمية ، يعزز الاختيار بين العد الأعلى والأسفل القدرة على التكيف مع النظام.تتم محاذاة كل عملية حساب بدقة مع نبض الساعة ، مما يجعلها اختيارًا موثوقًا للأنظمة المعقدة حيث يكون التوقيت من الجوهر.بالنسبة لك ، يمكن أن يكون هذا التزامن عاملاً استراتيجياً في ضمان تنفيذ تسلسل ثابت.

تتمثل الميزة الرئيسية لهذا IC في إعادة تعيين Master ، والتي تسمح بإعادة تعيين فوري لجميع البتات - وهي وظيفة غالبًا ما يتم نشرها أثناء بدء التشغيل أو عند تصحيح الأخطاء.علاوة على ذلك ، فإن إدخال الحمل يزيد من فائدته من خلال تمكينك من تعيين التهم الأولية المحددة مسبقًا ، مما يسمح بدرجة من التخصيص المطلوبة في مجموعة متنوعة من السياقات الرقمية.يصبح هذا التخصيص أساسيًا في السيناريوهات التي تخضع فيها للأجهزة تهيئة منتظمة أو تتطلب معالجة خاصة أثناء الانقطاعات.

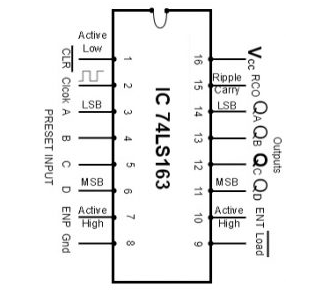

تكوين دبوس

رقم PIN	اسم الدبوس	وصف
دبوس 1	CLR	إدخال إعادة تعيين انخفاض نشط.
دبوس 2	CLK	إشارة إدخال الساعة.
دبوس 3	A (LSB)	البيانات المسبقة للبيانات.
دبوس 4	ب	البيانات المسبقة للبيانات.
دبوس 5	ج	البيانات المسبقة للبيانات.
دبوس 6	D (MSB)	البيانات المسبقة للبيانات.
دبوس 7	ENP	مدخلات نشطة عالية العلامات enp.
دبوس 8	GND	دبوس الأرض.
دبوس 9	حمولة	إدخال تحميل البيانات المنخفض نشط.
دبوس 10	ent	مدخلات نشطة عالية العلامات.
دبوس 11	QD (MSB)	إخراج Flip-Flop.
دبوس 12	QC	إخراج Flip-Flop.
دبوس 13	QB	إخراج Flip-Flop.
دبوس 14	QA (LSB)	إخراج Flip-Flop.
دبوس 15	RCO	تموج حمل الناتج الانتقال من 0 إلى 1.
دبوس 16	VCC	دبوس إدخال الطاقة.

سمات

ميزة	وصف
تردد CLK	يعمل مع تردد CLK من 32 ميغاهيرتز.
استخدام السلطة	يتم توجة استخدام الطاقة في 93 ميجاوات.
نوع العداد	وظائف كضغط Modulo-16 لأعلى/لأسفل.
مدخلات محددة مسبقًا	يأتي مع المدخلات المسبقة المتاحة.
برمجة	ميزات البرمجة المتزامنة.
تموج حمل	لديه تموج داخلي تحمل العد الفعال.
حمل الإخراج	يوفر الناتج الحمل المناسب لتوصيل N-bit.
وقت التكاثر	يضم وقت انتشار 14 نانو ثانية.

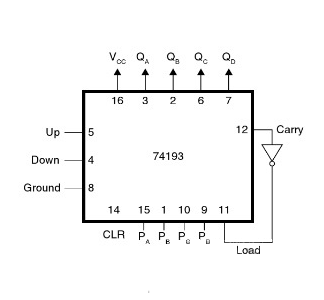

بناء عداد لأعلى/لأسفل مع IC 74193

يعد Complex 74193 IC ، المعترف به لوظائف العد القابلة للتكيف ، مكونًا مهمًا في الأنظمة الرقمية لتمكين مهام العد لأعلى/لأسفل.في تصميم الدائرة ، يتم توصيل PIN-16 بـ VCC لتزويد IC بالطاقة التشغيلية.ترتكز المسامير الواضحة بشكل استراتيجي ، والتي تعمل على إعادة تعيين العداد عند الحاجة ، مما يساعد على الحفاظ على موثوقية النظام وأداءه.

تدخل البيانات الثنائية إلى IC من خلال دبابيس PA و PB و PC و PD.يمكن الوصول إلى المخرجات الثنائية المقابلة في QA و QB و QC و QD ، مما يوفر تهمًا معالجة مفيدة في الغالب للمهام مثل دوائر التوقيت وتواصل الترددات التي تتطلب دقة عالية.

يتم التحكم في اتجاه العد ، سواء كان زيادة أو انخفاض ، من خلال مدخلات الساعة المتخصصة.تتيح لك هذه الإمكانية ضبط تسلسل حساب IC بشكل ديناميكي ، مما يعزز مرونته في التطبيقات المختلفة.عند استخدام IC في السيناريوهات العملية ، من المليء أن تشكل بعناية نبض الساعة ومعالجة مشكلات الضوضاء لتجنب التهم غير الصحيحة ، مع التأكد من أن الدائرة تعمل بشكل موثوق.

التحليل المقارن للعداد والأسفل العداد

أعلى العداد	أسفل العداد
العداد يصل من "0" إلى الحد الأقصى	يبدأ العداد لأسفل من قيمته الذروة وينحدر إلى "0"
إنه يحسب الأحداث في تسلسل تصاعدي	إنه يحسب الأحداث في تسلسل تنازلي

نقاط القوة والقيود في العدادات لأعلى/لأسفل

نقاط القوة

توفر العدادات لأعلى/لأسفل مجموعة متنوعة من الفوائد ، خاصة في عالم الاندماج في الأنظمة عالية السرعة.يساعد بنية Flip-Flop المباشرة في الاتصال دون أي جهد ، مما يؤدي غالبًا إلى خيارات فعالة من حيث التكلفة للأجهزة الرقمية حيث يكون تقليل التعقيد أولوية. إن القدرة على الاعتماد في كلا الاتجاهين - متعددة الأطراف وهبوطًا - تتمثل في تعدد الاستخدامات ، مما يثبت أنه مفيد في التطبيقات مثل الساعات الرقمية أو عدادات الأحداث حيث يكون العد ثنائي الاتجاه أمرًا مرغوبًا فيه. بالإضافة إلى ذلك ، تشرق وظائفها في أنظمة الاختبار المستخدمة لتأكيد الإشارات المنطقية.التطبيقات العملية تقدر تصميم غير معقد، مما يضمن تصحيح الأخطاء والصيانة الأكثر بساطة ، مما يوفر ميزة ملحوظة لك ركزت على مهام حل المشكلات والتحسين.

القيود

على الرغم من نقاط القوة ، تعرض العدادات لأعلى/لأسفل قيودًا معينة ، خاصة فيما يتعلق بالدقة في الترددات المرتفعة. مع ارتفاع سرعات التشغيل ، قد تواجه عدم الدقة ، مما يشكل تحديات في الأنظمة التي تعطي الأولوية للموثوقية العالية. غالبًا ما تنشأ عدم الدقة هذه من الاعتماد على مزامنة الساعة الخارجية ، والتي قد تكون على وجه التحديد تتطلب دوائر تقليب التكميلية.مثل هذه المتطلبات يمكن زيادة تعقيد الدائرة وإدخال تأخيرات التوقيت المحتملة.علاوة على ذلك ، عند إدارة أنظمة البتات المعقدة ، يمكن لأي تأخيرات مرتبطة بالعدادات أن يتفاقم، مما يؤثر على أداء النظام العام.وبالتالي ، يمكنك في كثير من الأحيان استكشاف حلول بديلة أو مكونات إضافية للتخفيف من هذه التأثيرات ، واستنادا إلى استراتيجياتها على تقنيات التزامن المحسنة.يتطلب التنقل في هذه التسويات تقييمًا مدروسًا لاحتياجات النظام وكيف يمكن أن تؤثر هذه العناصر على الأداء ، وغالبًا ما توجهك نحو تحسينات التصميم الاستراتيجي المصممة لطلبات تطبيق محددة.

استخدامات عدادات لأعلى/لأسفل

عدادات التراجع التلقائي

في عالم هندسة النظم التي تتطلب التحكم الدقيق ، تقدم العدادات لأعلى/لأسفل ميزة مفيدة: التعديل التلقائي لاتجاه العد عند حدود المحددة.هذه القدرة على التكيف تدعم انتقال لا تشوبه شائبة بين العد الأمامي والخلف.تصبح هذه الوظيفة ذات قيمة خاصة في البيئات الآلية حيث يؤثر تتبع الحركة في كلا الاتجاهين بشكل عميق على الكفاءة التشغيلية.الروبوتات الصناعية ، على سبيل المثال ، تسخر هذه السمة لضمان الدقة بعد الوصول إلى حدود حركتها.

فواصل على مدار الساعة

ضمن الأنظمة الإلكترونية الرقمية ، تساهم العدادات لأعلى/لأسفل بشكل كبير في تصنيع مقسمات الساعة ، والتي تعدل ببراعة تواتر إشارات الساعة.يساعد هذا التعديل في بناء إشارات التوقيت التي تعد مفتاحًا لقيادة المكونات المتنوعة على ترددات مختلفة داخل نظام متكامل.من خلال تقديم ساعات من سرعات مختلفة ، تلعب هذه العدادات دورًا رئيسيًا في مزامنة العمليات المتنوعة ، وبالتالي تلبية احتياجات النظام الفريدة.

أنظمة إدارة وقوف السيارات

في المساحات الحضرية التي يتم اختطافها بحركة المرور ، تقدم عدادات لأعلى/لأسفل حلولًا ديناميكية من خلال أنظمة إدارة وقوف السيارات.من خلال زيادة العد المنهجية مع إدخال كل مركبة وتقليله عند الخروج ، توفر هذه العدادات تحديثات في الوقت المناسب على أماكن وقوف السيارات المتاحة.تدعم آلية التتبع الفعلية استخدام البنية التحتية لوقوف السيارات الفعالة مع إثراء تجربتك.

تقسيم التردد

بالنسبة للمهام التي تنطوي على تقسيم التردد في شبكات الاتصالات ، تثبت العدادات لأعلى/لأسفل أنها مفيدة بشكل استثنائي بسبب انخفاض ضوضاءها وتقليل استهلاك الطاقة.تساعد هذه العدادات في التقسيم الدقيق وإدارة الترددات ، مما يتيح إقامة قنوات متعددة داخل الشبكة.في البيئات ذات المعالجة الواسعة للإشارات ، يضمن استخدام هذه العدادات الحد الأدنى من التداخل ، والحفاظ على سلامة وجودة إشارات الاتصال.

العد العشري غير المتزامن

تتيح العدادات لأعلى/لأسفل العد العشري غير المتزامن ، وتستخدم للتطبيقات التي تحدث فيها العمليات بشكل مستقل عن الساعات العالمية.في الأنظمة غير المتزامنة ، توفر هذه العدادات مقاربة يمكن الاعتماد عليها لتحقيق العد 10 ، وتتفوق في القدرة على التكيف دون فقدان الدقة.تضيء فائدتها في الأنظمة التي تعمل عبر ظروف متنوعة ، مع التكيف بسلاسة دون التضحية بالدقة.

خاتمة

هذه المقالة تحفر في التصميم المعقد والجوانب التشغيلية للعداد لأعلى/لأسفل ، مع التركيز على 74193 IC.معروف بقدرات العد المزدوجة - الصعود والهبوط - إنه يحتوي على تطبيقات متنوعة ، من أنظمة وقوف السيارات المتطورة إلى مهام تقسيم الترددات المعقدة.مع تحول المناظر الطبيعية التكنولوجية ، يمكن لفهم عميق لهذه المكونات أن يدفع الابتكار ويعزز الكفاءة.تمتد الأداة المساعدة لأعلى/لأسفل إلى ما وراء التطبيقات التقليدية ، ويغامر في أنظمة آلية حيث تعزز آليات العد الدقيقة الفعالية.على سبيل المثال ، في حلول إدارة حركة المرور الديناميكية ، تلعب هذه العدادات دورًا رئيسيًا من خلال دمج البيانات الفعلية لتحسين التدفق.يتيح الاستفادة من براعة الجهاز تحديات في مختلف القطاعات باستراتيجيات مخصصة.من الأفكار الخاصة بالصناعة ، يمكن للتنفيذ الدقيق لهذه العدادات أن يعزز أداء النظام بشكل كبير.
