شرح Cycloconverter: دليل بسيط للعمل والاستخدامات

في هذه المقالة، ستتعرف على ما هو المحول الدائري وكيف يقوم بتحويل طاقة التيار المتردد مباشرة من تردد إلى آخر دون استخدام مرحلة التيار المستمر.سوف تفهم كيفية عمله، بما في ذلك كيفية التحكم في أشكال الموجات وتشكيلها باستخدام الثايرستور وتقنيات التبديل.تتناول المقالة أيضًا خصائصها وأنواعها ومكوناتها الرئيسية.في النهاية، سوف ترى أين يتم استخدام المحولات الحلقية وسبب أهميتها في التطبيقات عالية الطاقة.

كتالوج

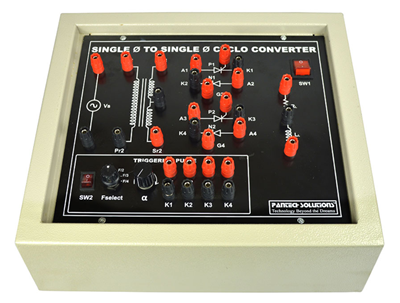

الشكل 1. المحول الدائري

ما هو Cycloconverter؟

المحول الدائري هو محول طاقة مباشر من تيار متردد إلى تيار متردد يغير تردد مصدر التيار المتردد المدخل دون استخدام وصلة تيار مستمر وسيطة.إنه يحول طاقة التيار المتردد ذات التردد الثابت إلى خرج تيار متردد متغير التردد مناسب لمتطلبات الحمل المحددة.يقوم هذا النوع من المحولات بمعالجة شكل موجة الإدخال مباشرة لإنتاج خرج تردد أقل أو أعلى.تستخدم المحولات الحلقية على نطاق واسع في الأنظمة التي تتطلب تباينًا سلسًا ومستمرًا في التردد.إنها مفيدة بشكل خاص في التطبيقات عالية الطاقة حيث يكون التحكم الفعال في التردد أمرًا مهمًا.تتمثل الوظيفة الرئيسية لمحول cycloconverter في توفير طاقة تيار متردد يتم التحكم فيها بالتردد المطلوب مع الحفاظ على التزامن مع مصدر الإدخال.

خصائص Cycloconverter

• نطاق تردد الإخراج واسع

يمكن للمحولات الدائرية توليد ترددات إخراج تكون إما أقل أو أعلى من تردد الإدخال.في معظم الحالات العملية، يكون تردد الخرج أقل بكثير، وعادة ما يكون أقل من ثلث تردد الإدخال.تسمح هذه المرونة بالتحكم الدقيق في طاقة التيار المتردد المتوفرة للأحمال.نطاق التردد القابل للتعديل يجعل المحولات الحلقية مناسبة للتطبيقات ذات السرعات المتغيرة.

• الموجي الناتج غير الجيبية

إن شكل موجة الخرج للمحول الحلقي ليس موجة جيبية نقية ولكنه يتكون من أجزاء مجزأة من شكل موجة الإدخال.وينتج عن هذا تشويه شكل الموجة الذي يتضمن مكونات توافقية.تعتمد جودة شكل موجة الإخراج على دقة التحكم وأنماط التبديل.غالبًا ما تكون هناك حاجة إلى تصفية إضافية لتحسين سلاسة الشكل الموجي.

• محتوى توافقي عالي

تنتج المحولات الدائرية بطبيعتها تشويهًا توافقيًا كبيرًا بسبب تشكيل شكل الموجة.يمكن أن تؤثر هذه التوافقيات على كل من الحمل ونظام إمداد الطاقة.قد تؤدي التوافقيات إلى تسخين إضافي وضوضاء وتقليل كفاءة المعدات الكهربائية.هناك حاجة إلى تصميم النظام المناسب لتقليل تأثيرها.

• القدرة على التعامل مع الطاقة العالية

المحولات الحلقية قادرة على التعامل مع مستويات طاقة كبيرة، مما يجعلها مناسبة للتطبيقات الصناعية الثقيلة.يتم استخدامها بشكل شائع في الأنظمة ذات نطاق الميجاواط حيث يتطلب الأمر تحويلًا قويًا للطاقة.يدعم التصميم معدلات التيار والجهد العالية.وهذا يجعلها موثوقة للبيئات الكهربائية الصعبة.

• تحويل الطاقة المباشر

نظرًا لأن المحولات الحلقية لا تستخدم مرحلة وسيطة للتيار المستمر، فإنها توفر نقلًا مباشرًا للطاقة من المدخلات إلى المخرجات.وهذا يقلل من الحاجة إلى مكونات تخزين الطاقة الضخمة مثل المكثفات أو المحاثات.يؤدي عدم وجود رابط DC إلى تبسيط جوانب معينة من تصميم النظام.كما أنه يتيح التشغيل الفعال للتردد المنخفض.

مبدأ عمل المحول الحلقي

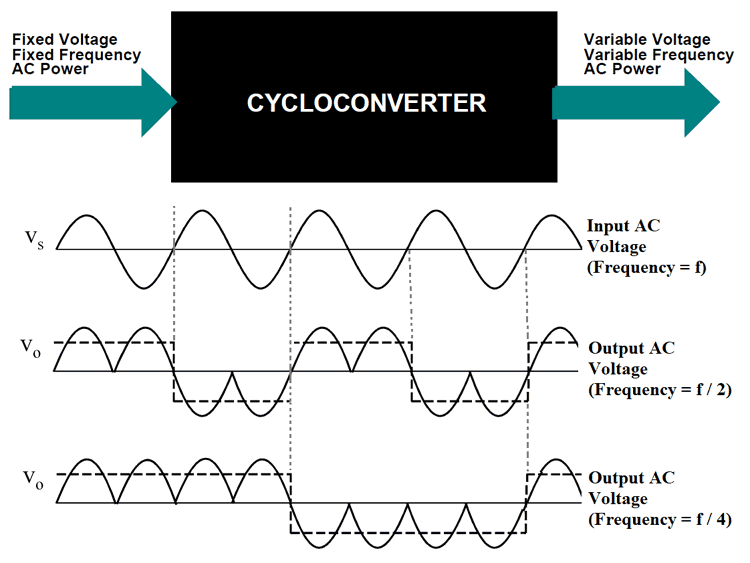

الشكل 2. مبدأ العمل Cycloconverter

1. معالجة إمداد التيار المتردد للمدخل: يتلقى المحول الدائري إمدادًا لمدخل التيار المتردد بتردد ثابت، والذي يعمل بمثابة شكل موجة مصدر للتحويل.تتم مراقبة شكل موجة الإدخال بشكل مستمر لتحديد قطبية الجهد اللحظي.يستعد النظام لاستخراج أجزاء محددة من هذا الشكل الموجي لتوليد المخرجات.تعمل إشارة الإدخال كمرجع أساسي لجميع إجراءات التبديل.لا يحدث أي تحويل DC وسيط أثناء هذه العملية.

2. تبديل الثايرستور المتحكم فيه: يتم تشغيل الثايرستور بزوايا إطلاق دقيقة للتحكم عندما يتدفق التيار عبر الدائرة.ومن خلال ضبط زوايا الإطلاق هذه، يختار المحول أجزاء معينة من شكل موجة الإدخال.يسمح هذا التوصيل الانتقائي لأجزاء معينة فقط بالمرور إلى الإخراج.يحدد توقيت التبديل تردد الإخراج الفعال.هناك حاجة إلى تحكم دقيق للحفاظ على التشغيل المستقر.

3. اختيار شكل موجة مجزأة: بدلاً من تمرير شكل موجة الإدخال بالكامل، يقوم المحول الدائري بدمج أجزاء متعددة من دورات مختلفة.يتم ترتيب هذه المقاطع لتكوين شكل موجة جديد بتردد مختلف.يتم تحديد الأجزاء الموجبة والسالبة بالتناوب لإنشاء إشارة الخرج.الشكل الموجي الناتج يقارب خرج التيار المتردد المطلوب.تخلق هذه العملية شكل موجة متدرج أو معدل.

4. تكوين تردد الإخراج: يتم تحديد تردد الإخراج من خلال عدد دورات الإدخال المستخدمة لتشكيل دورة إخراج واحدة.على سبيل المثال، يمكن أن يؤدي الجمع بين دورات إدخال متعددة إلى إنتاج تردد إخراج أقل.يقوم المحول بتمديد أو ضغط فترة الشكل الموجي بشكل فعال.يتيح ذلك تغييرًا سلسًا للتردد دون مقاطعة تدفق الطاقة.يظل الإخراج متزامنًا مع مصدر الإدخال.

5. توليد الشكل الموجي المستمر: يقوم المحول الدائري بتكرار عملية الاختيار والتحويل بشكل مستمر للحفاظ على شكل موجة إخراج مستقرة.يتبع جهد الخرج نمطًا متحكمًا يعتمد على تسلسل الإطلاق.وهذا يضمن أن الحمل يتلقى مصدر تيار متردد ثابت بالتردد المطلوب.تتم العملية في الوقت المناسب بأقل قدر من التأخير.يعتمد الاستقرار على التوقيت الدقيق والتنسيق بين أجهزة التبديل.

أنواع المحولات الحلقية

على أساس تردد الإخراج

يتم تصنيف المحولات الدائرية بناءً على ما إذا كان تردد الخرج أعلى أو أقل من تردد الإدخال.

1. محول Cycloconverter التصاعدي

محول cycloconverter هو نوع من محولات التيار المتردد إلى التيار المتردد التي تنتج تردد خرج أعلى من تردد الإدخال.فهو يزيد من التردد عن طريق إعادة ترتيب أجزاء من شكل موجة الإدخال لتشكيل دورات إخراج أقصر.هذا النوع أقل استخدامًا بسبب القيود العملية في تحقيق خرج مستقر عالي التردد.تصبح جودة شكل موجة الإخراج أكثر تشوهًا مع زيادة التردد.يزداد تعقيد التحكم أيضًا مع ارتفاع ترددات الإخراج.ونظرًا لهذه القيود، نادرًا ما يتم تطبيق المحولات الحلقية التصاعدية في الأنظمة الصناعية.وهي تستخدم أساسا لأغراض متخصصة أو تجريبية.

2. محول Cycloconverter التنحي

المحول الدائري المتدرج هو محول يولد تردد خرج أقل من تردد الإدخال.ويحقق ذلك من خلال الجمع بين دورات إدخال متعددة لتشكيل دورة إخراج واحدة.يستخدم هذا النوع على نطاق واسع لأنه يوفر خرجًا منخفض التردد مستقرًا ويمكن التحكم فيه.من السهل إدارة الشكل الموجي مقارنةً بالتكوينات التصاعدية.يتم تطبيق المحولات الحلقية المتدرجة بشكل شائع في الأنظمة عالية الطاقة.إنها توفر عملية موثوقة للتطبيقات التي تتطلب تحكمًا متغيرًا في السرعة المنخفضة.وهذا يجعلها النوع الأكثر عملية والمعتمد على نطاق واسع.

بناءً على وضع التشغيل

يتم تصنيف المحولات الحلقية أيضًا بناءً على كيفية تدفق التيار بين مجموعات المحولات.

1. وضع الحظر للمحولات الدائرية

إن المحول الحلقي ذو وضع الحظر هو نوع يتم فيه إجراء مجموعة محول واحدة فقط في المرة الواحدة.وهذا يعني أن المجموعة الإيجابية أو المجموعة السلبية نشطة، ولكن ليس كلاهما في وقت واحد.يتم حظر المجموعة غير النشطة تمامًا لمنع تعميم التيار.هذا النهج يبسط هيكل الدائرة الشاملة.فهو يقلل من الحاجة إلى مكونات إضافية للحد من التيار.يتم التحكم في التبديل بين المجموعات بعناية للحفاظ على تكوين الإخراج المناسب.يتم استخدام عملية وضع الحظر بشكل شائع بسبب تنفيذها المباشر.

2. تعميم محولات Cycloconverters الحالية

المحول الدائري للتيار المتداول هو نوع يمكن أن تقوم فيه مجموعتا المحولات بالتوصيل في نفس الوقت.وهذا يسمح للتيار بالانتقال بين المجموعتين الإيجابية والسلبية.يتم استخدام المفاعل للتحكم في التيار المتداول والحد منه.يتيح هذا التكوين انتقالات أكثر سلاسة بين حالات التوصيل.يساعد في الحفاظ على تدفق التيار المستمر في الحمل.يعمل النظام مع استمرارية الموجي المحسنة.تُستخدم الأنواع الحالية المتداولة في التطبيقات التي تتطلب أداء إخراج ثابتًا.

دائرة ومكونات المحول الدائري

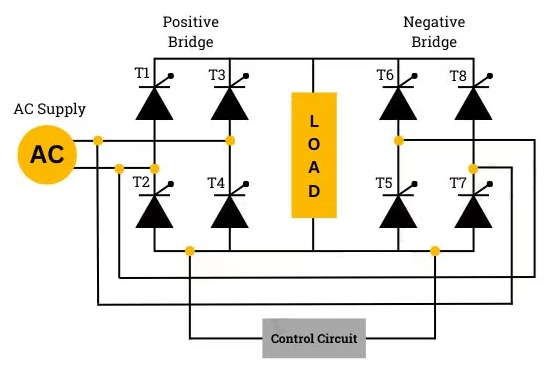

الشكل 3. دائرة Cycloconverter

• الثايرستور (SCR)

تستخدم الدائرة ثايرستورات متعددة مرتبة في تكوينات جسر للتبديل المتحكم فيه.تعمل أجهزة أشباه الموصلات هذه كمفاتيح يتم التحكم فيها والتي تنظم تدفق التيار.يتم تشغيل كل ثايرستور في أوقات محددة لتشكيل شكل موجة الإخراج.يتعاملون مع مستويات الجهد العالي والتيار في النظام.

• الجسور المحولة الإيجابية والسلبية

تتكون الدائرة من مجموعتين رئيسيتين من الجسور: المحولات الإيجابية والسلبية.كل مجموعة مسؤولة عن إنتاج الأجزاء المقابلة من شكل موجة الإخراج.تعمل هذه الجسور بالتناوب أو في وقت واحد حسب الوضع.أنها تشكل الهيكل الأساسي للمحول الحلقي.

• دائرة التحكم

تقوم دائرة التحكم بتوليد نبضات إطلاق للثايرستور بناءً على تردد الخرج المطلوب.فهو يضمن توقيتًا وتزامنًا دقيقًا مع مصدر الإدخال.تحدد وحدة التحكم سلوك الثايرستور في أي لحظة.إنه يلعب دورًا رئيسيًا في الحفاظ على تشغيل المحول المستقر.

• مدخلات التيار المتردد

يوفر مدخل التيار المتردد جهد المصدر للتحويل.إنه يوفر الطاقة التي تتم معالجتها مباشرة في شكل موجة الإخراج.يكون الإدخال عادة مصدر تيار متردد أحادي الطور أو ثلاثي الطور.تردده بمثابة مرجع لتوليد الإخراج.

• تحميل

يتم توصيل الحمل بمخرج المحول الدائري ويستقبل طاقة التيار المتردد المحولة.يمكن أن يكون مقاومًا أو حثيًا أو قائمًا على المحرك اعتمادًا على التطبيق.تؤثر خصائص الحمل على التدفق الحالي وأداء النظام.المطابقة الصحيحة تضمن التشغيل الفعال.

مزايا وعيوب Cycloconverter

مزايا المحول الدائري

• تحويل مباشر من تيار متردد إلى تيار متردد بدون وصلة تيار مستمر

• مناسبة لتطبيقات الطاقة العالية

• يوفر إخراجًا سلسًا منخفض التردد

• يلغي الحاجة إلى مكونات تخزين الطاقة الكبيرة

• القدرة على التعامل مع الأحمال الحالية العالية

• تمكين التحكم المستمر في التردد

حدود المحول الحلقي

• تشوه توافقي عالي في الإخراج

• متطلبات التحكم والتبديل المعقدة

• محدودية نطاق تردد الإخراج في الممارسة العملية

• يتطلب مكونات كبيرة وضخمة

• ضعف معامل القدرة في بعض الظروف

• زيادة تكلفة النظام وتعقيده

تطبيقات Cycloconverter

1. محركات المحركات الصناعية

تُستخدم المحولات الحلقية بشكل شائع للتحكم في محركات التيار المتردد الكبيرة في البيئات الصناعية.أنها توفر مخرجات تردد قابلة للتعديل لتنظيم سرعة المحرك.وهذا يسمح بالتشغيل السلس في ظل ظروف التحميل المختلفة.إنها مهمة في العمليات التي تتطلب التحكم الدقيق في السرعة.

2. أنظمة الجر الكهربائية

في أنظمة السكك الحديدية، يتم استخدام المحولات الحلقية لقيادة محركات الجر.إنها تتيح التحكم الفعال في سرعة المحرك وعزم الدوران.وهذا يحسن أداء التسارع والكبح.يتم استخدامها على نطاق واسع في القاطرات الكهربائية وأنظمة المترو.

3.مصانع الاسمنت والصلب

الصناعات الثقيلة مثل إنتاج الأسمنت والصلب تستخدم المحولات الحلقية للآلات الدوارة الكبيرة.تتطلب هذه الأنظمة سرعة منخفضة مستقرة العمل تحت الأحمال العالية.تضمن المحولات الحلقية أداءً موثوقًا في ظروف قاسية.أنها تدعم العمليات الصناعية المستمرة.

4. أنظمة دفع السفن

تُستخدم المحولات الحلقية في التطبيقات البحرية للتحكم في محركات الدفع.أنها توفر طاقة تردد متغير للتحكم الفعال في السرعة.وهذا يحسن كفاءة استهلاك الوقود والقدرة على المناورة.إنها مناسبة للسفن الكبيرة والسفن البحرية.

5. مصانع الدرفلة

تستخدم مصانع الدرفلة محولات حلقية للتحكم في سرعة البكرات.وهذا يضمن المعالجة المتسقة للمواد وجودة المنتج.يسمح النظام بالتعديل الدقيق لسرعة التدحرج.إنه يدعم التشغيل ذو عزم الدوران العالي والسرعة المنخفضة.

6. معدات التعدين

في عمليات التعدين، يتم استخدام المحولات الحلقية لقيادة الآلات الثقيلة مثل الكسارات والناقلات.أنها توفر قوة موثوقة في ظل ظروف العمل القاسية.وهذا يضمن التشغيل المستمر والإنتاجية.إنها مثالية للتطبيقات القوية وعالية الطاقة.

Cycloconverter مقابل العاكس

الجانب	محول دائري	العاكس
نوع التحويل	تيار متردد – تيار متردد مباشر (تحويل مرحلة واحدة)	العاصمة – التيار المتردد (على مرحلتين: مقوم + عاكس)
متوسط المرحلة	لا يوجد وصلة تيار مستمر (0 فولت حافلة العاصمة)	رابط العاصمة عادة 300-800 فولت (LV) أو > 1 كيلو فولت (HV)
التردد السيطرة	الإخراج ≈ 0–30 هرتز (عادةً ≥ 0.3 × تردد الإدخال)	الإخراج ≈ 0–400 هرتز (صناعي)، حتى كيلو هرتز في محركات الأقراص
تردد الإخراج النطاق	يقتصر على ~10-30% من تردد الإدخال	0 هرتز إلى عدة مائة هرتز (أو أعلى)
جودة الموجي	THD عادة 20-40%	THD عادة <5% with PWM and filtering
المحتوى التوافقي	المهيمنة التوافقيات ذات الترتيب المنخفض (الخامس، السابع، الخ)	عالية التردد التوافقيات (أسهل في التصفية)
الكفاءة	~85-92% (الأمثل للعملية ذات التردد المنخفض)	~90-98% اعتمادا على الطوبولوجيا والحمل
مستوى الطاقة	عادة 1 ميغاواط إلى> 50 ميجاوات من الأنظمة	من <1 كيلو واط إلى أنظمة متعددة ميغاواط
السيطرة التعقيد	عالية (المرحلة التحكم مع الثايرستور المتعدد)	معتدل (التحكم الرقمي القائم على PWM)
الحجم	بصمة كبيرة بسبب المحولات/المفاعلات	المدمجة بسبب التبديل عالية التردد
التبديل الأجهزة	SCR (الثايرستور)، مخفف الخط	إغبت/موسفيت، تبديل ذاتي
سرعة الاستجابة	بطيء (يعتمد على تردد الخط، عشرات مللي ثانية)	سريع (ميكرو ثانية إلى ميلي ثانية)
طاقة الإدخال عامل	منخفضة عادة (0.5-0.8 متخلفة)	عالية (0.9-0.99 مع تقنيات التحكم)
نموذجي التطبيقات	كبير المحركات المتزامنة، المطاحن، الجر	VFDs، المتجددة الطاقة، UPS، محركات السيارات الكهربائية

الاستنتاج

توفر المحولات الدائرية تحويلاً مباشرًا لتردد التيار المتردد إلى تيار متردد، مما يجعلها مناسبة للغاية لتطبيقات الطاقة العالية التي تتطلب تحكمًا دقيقًا ومستمرًا في تردد الخرج.تعتمد عملياتها على التبديل المتحكم فيه وتجزئة الشكل الموجي، مدعومة بمكونات رئيسية مثل الثايرستور وجسور المحول.في حين أنها توفر مزايا مثل الإخراج الفعال منخفض التردد والتعامل مع الطاقة العالية، فإنها تمثل أيضًا تحديات مثل التشويه التوافقي ومتطلبات التحكم المعقدة.
