وحدة DS1307 RTC: المكونات والتطبيقات والمواصفات

يستكشف هذا الدليل وحدة DS1307 في الوقت الحقيقي (RTC) ، وهو عنصر لحفظ الوقت الدقيق في مجموعة واسعة من الأنظمة الإلكترونية.يستخدم DS1307 بشكل شائع في أجهزة مثل أجهزة الكمبيوتر والخوادم ، ويوفر إدارة وقت يمكن الاعتماد عليها من خلال وحدة التحكم المدمجة ، ورنانها الكريستال الكوارتز ، ومذبذب.في هذا الدليل ، سنقوم بفحص تصميمه الداخلي ، والميزات الفنية الرئيسية ، وتقنيات التواصل والتطبيقات ، ونظهر كيفية الحفاظ على الدقة حتى مع الحد الأدنى من استهلاك الطاقة.

كتالوج

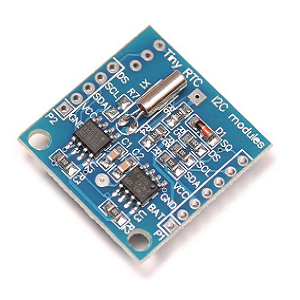

نظرة عامة على وحدة DS1307 RTC

ال DS1307 توفر وحدة RTC خيارًا فعالًا بشكل ملحوظ للحفاظ على قياسات زمنية دقيقة ، ودمج اتصال I2C لزيادة الوظيفة.تتوافق مع قدراتها على مدار الساعة والتقويم العشري الشامل (BCD) ، إلى جانب SRAM 56 بايت غير متطايرة للحفاظ على البيانات الفعالة.من خلال حافلة I2C ، يمكنك استرداد المعلومات عن ثوانٍ ، دقائق ، ساعات ، أيام ، تواريخ ، شهور ، وسنوات ، مما يجعل الإحساس بالتحكم مع استرجاع بيانات الوقت.تم تصميم ميزة ساعة BCD/التقويم لتبسيط تمثيل الوقت والتلاعب ، مما يضمن كل من الدقة والسهولة في الاستخدام.إن دمج SRAM 56 بايت يعزز مرونته ، مما يوفر إحساسًا بالأمان من خلال الحفاظ على تكامل البيانات حتى أثناء خسائر الطاقة ، مما يسمح بتخزين بيانات محدد إضافي دون قلق.تدعم الهندسة المتقدمة للوحدة التعديلات التلقائية لتواريخ نهاية الشهر ، بما في ذلك حسابات سنة Leap ، والتي ترفع عبء التصحيحات اليدوية في الإعدادات غير العملية.إن توفر تنسيقات لمدة 12 ساعة و 24 ساعة ، إلى جانب مؤشرات AM/PM ، يعطي تفضيلات متنوعة مطابقة ، مما يعكس القدرة على التكيف مع الوحدة النمطية.الجانب البارز من DS1307 هو قدرتها على الطاقة ، مما يسهل التحول السلس إلى طاقة النسخ الاحتياطي خلال انقطاع التيار الكهربائي الرئيسي.هذا يضمن عملية حفظ الوقت المستمر ، مما يثبت مفيدًا في التطبيقات التي يتم فيها إعطاء الأولوية للاستمرارية ويتوقع موثوقية بيانات الوقت الثابت ، كما هو الحال في الأنظمة المضمنة.

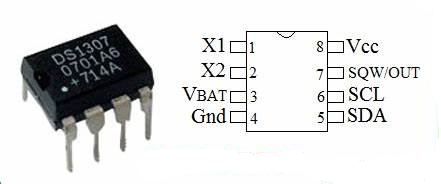

PIN تكوين DS1307 IC

رقم الدبوس	اسم الدبوس	وصف
دبابيس 1 و 2	x1 ، x2	يجب أن يكون مذبذب الكريستال متحالفة مع هاتين المسامير.
دبوس 3	الخامس	متصل بالمحطة الإيجابية للبطارية ؛بمثابة أ إمدادات إدخال النسخ الاحتياطي لخلية ليثيوم 3V العادية للحفاظ على الدقة حفظ الوقت عند فقدان القوة الرئيسية.
دبوس 4	GND	دبوس الأرض (إدخال الطاقة السلبي) من RTC IC.
دبوس 5	VCC	دبوس إدخال الطاقة الإيجابي مع نطاق من 3.3V إلى 5.5 فولت.
دبوس 6	SCL & SDA	SCL: مدخلات الساعة لاتصال I2C ، المزامنة حركة البيانات.SDA: بيانات I/O PIN للواجهة التسلسلية I2C.
دبوس 7	SQW/Out	تستخدم للحصول على ترددات موجة مربعة (1 هرتز ، 4 كيلو هرتز ، 8 كيلو هرتز ، أو 32 كيلو هرتز) برمجيا.

ميزات ومواصفات DS1307 RTC

الميزة/المواصفات	وصف
الجهد التشغيل	5V
نوع الحزمة	متوفر في حزمة SOIC/DIP من 8 أسنان.
واجهة	واجهة I2C سلكين.
دبوس الإخراج	1 هرتز دبوس الإخراج.
استهلاك الطاقة	يستهلك <500na في وضع النسخ الاحتياطي للبطارية مع مذبذب الجري.
ذاكرة غير متطايرة	56 بايت لتخزين البيانات.
الوقت المبرمج مسبقا	يأتي برمجة مسبقًا مع الوقت الحاضر.
وظائف حفظ الوقت	يدير جميع وظائف حفظ الوقت.
صحة التعويض	ساري المفعول حتى عام 2100.
النسخ الاحتياطي للبطارية	الوحدة المدعومة من البطارية.
توافق متحكم	يوفر واجهات المنفذ التسلسلية البسيطة لمعظم متحكم.
اكتشاف السلطة	يتميز باكتشاف وتبديل فائدة الطاقة التلقائية الدوائر.

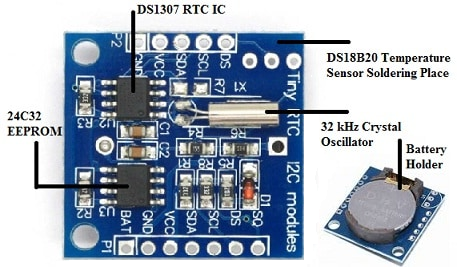

مكونات وحدة DS1307 RTC

دائرة DS1307 RTC متكاملة

المركزية في الوحدة النمطية هي DS1307 RTC IC ، مكلفة بالحفاظ على وقت دقيق عبر العديد من التطبيقات.يتفاعل عبر بروتوكول I2C ، مما يسهل تبادل البيانات المباشر مع الحد الأدنى من الكابلات ، مما يعكس البساطة المطلوبة في كثير من الأحيان في التطبيقات العملية.يوفر IC العملية إما بتنسيق على مدار 24 ساعة أو 12 ساعة مع إشارة AM/PM ، مما يلبي احتياجات حفظ الوقت المتنوعة.

32 كيلو هرتز مذبذب البلورة

يوفر مذبذب بلورة 32 كيلو هرتز تردد ثابت ضروري لدقة الوقت.في حين أن اختلافات درجة الحرارة يمكن أن تسبب تحولات طفيفة ، يتم إدارتها من خلال طرق تعويض درجة الحرارة ، والاستفادة من رؤى تجريبية لضوء الدقة.

24C32 EEPROM مكون

تتميز وحدة EEPROM 24C32 ، تسمح الوحدة بتخزين دائم لإعدادات التكوين.الاستفادة من حافلة I2C المشتركة مع RTC ، فإنه يعزز كفاءة الاتصال.إن تضمين البيانات داخل الأجهزة يزيد من الاعتماد على الجهاز والاعتماد على التشغيل.

تغليف البطارية وخلية الليثيوم 3V

لضمان حفظ الوقت المستمر أثناء انقطاع الطاقة ، تتضمن الوحدة حامل بطارية لخلايا الليثيوم CR2032.تجد هذه الاستمرارية أوجه التشابه في أنظمة النسخ الاحتياطي التي تحمي سلامة البيانات والحفاظ على التدفق التشغيلي ، وخاصة في الحقول التي تتطلب وظائف مستمرة.

واجهة مستشعر درجة الحرارة لـ DS18B20

يمكن للوحدة استيعاب مستشعر درجة حرارة DS18B20 من خلال منفذ اختياري.تصبح مراقبة درجة الحرارة مفيدة في السيناريوهات التي يمكن أن تؤثر فيها الظروف البيئية على دقة الوقت.في الإعدادات الصناعية ، تدفع هذه البيانات تحسينات فورية ، وضمان الكفاءة والدقة في العمليات.

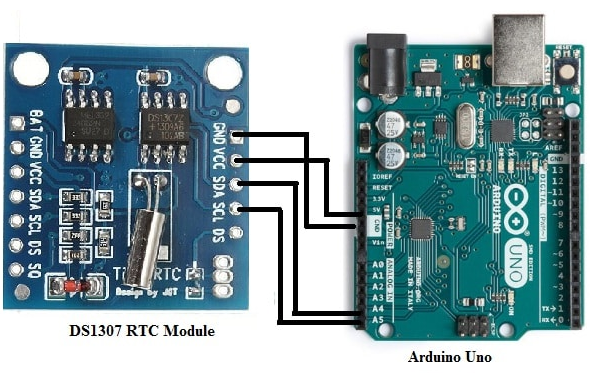

توصيل DS1307 إلى Arduino Uno

لتوصيل وحدة Clock DS1307 في الوقت الفعلي (RTC) بوحدة Arduino UNO ، اتبع هذه الخطوات البسيطة: ربط دبوس SCL بـ A5 و SDA و A4 و VCC إلى 5V و GND إلى GND.يضمن هذا الإعداد التواصل الموثوق بين الوحدة النمطية و Arduino.قبل البرمجة ، قم بتثبيت مكتبة DS1307 بواسطة Michael Margolis من خلال Arduino IDE.توفر هذه المكتبة الوظائف اللازمة لإدارة الأجهزة بسهولة.وحدة DS1307 لا تقدر بثمن بالنسبة للمشاريع التي تتطلب حفظ الوقت الدقيق ، مثل تسجيل البيانات أو الجدولة أو معالجة البيانات.يحافظ على الوقت والتاريخ الحاليين ، حتى أثناء انقطاع التيار الكهربائي ، وذلك بفضل النسخ الاحتياطي للبطارية المدمجة.لضمان إعداد سلس ، استخدم لوح لاتصالات آمنة وقابلة للتعديل ، وتجنب الدوائر القصيرة.يمكن أن تقلل الأسلاك العلامات أيضًا من الارتباك ، خاصة في المشاريع الأكثر تعقيدًا.

بمجرد أن تكون الجهاز جاهزة ، فإن الخطوة التالية تهيئة البرنامج.ابدأ بإنشاء اتصال متسلسل قوي ، والتحقق من حالة تشغيل RTC ، وتحديد الوقت الأولي إذا لزم الأمر.من هناك ، راقب الوقت بشكل مستمر وعرضه على الشاشة التسلسلية في تنسيق HH: MM: MM: SS للتحقق من التواصل المناسب بين Arduino والوحدة النمطية.يمكن أن يؤدي تصحيح الأخطاء والضبط خلال هذه المرحلة إلى تبسيط عملية التطوير بشكل كبير.في حالة حدوث مشكلات مثل عروض الوقت غير الصحيحة أو أخطاء الاتصال ، تأكد من أن مكتبتك محدثة وتحقق من جميع الاتصالات بعناية.استكشاف الأخطاء وإصلاحها بشكل منهجي ، فإن اختبار المكونات الفردية في وقت واحد يمكن أن يكشف غالبًا عن السبب الجذري.يمكن أن توفر الاستشارة عبر الإنترنت أو موارد المجتمع حلولًا سريعة للتحديات المشتركة.

تطبيقات وحدة DS1307 RTC

الساعات الرقمية والأجهزة المختومة زمنيا

يستخدم DS1307 على نطاق واسع في الساعات الرقمية والأجهزة التي تتطلب حفظ الوقت الدقيق.الكاميرات ، على سبيل المثال ، تعتمد عليها لإضافة طابع زمني دقيق إلى الصور ومقاطع الفيديو ، مما يساعد على توثيق الأحداث في تسلسل زمني.يعد الاختبار الزمني أيضًا رائعًا في أجهزة تسجيل البيانات مثل أجهزة الاستشعار البيئية ، حيث تكون السجلات الدقيقة ضرورية لتحليل الاتجاه والتتبع التاريخي.في أنظمة الحضور ، يضمن DS1307 تتبعًا موثوقًا لأوقات تسجيل الوصول/خارج الموظف للحفاظ على سجلات زمنية دقيقة في أماكن العمل والمؤسسات.

مشاريع DIY وتكامل متحكم

تعد DS1307 RTC مفضلة لأن واجهة اتصال I2C تجعل من السهل الاقتران مع أجهزة التحكم الدقيقة الشهيرة مثل Arduino و Raspberry Pi.تدمج مشاريع DIY مثل أنظمة أتمتة المنازل ، المنبهات ، والتكنولوجيا القابلة للارتداء هذه الوحدة بشكل متكرر لموثوثتها وبساطتها.

الروبوتات وتوقيت الدقة

في الروبوتات ، تعتبر دقة التوقيت جيدة للمهام مثل التزامن وتنسيق المستشعر والملاحة.يوفر DS1307 إشارات دقيقة على مدار الساعة ، مما يسمح للروبوتات بإجراء الإجراءات على فترات زمنية محددة والحفاظ على التحكم الدقيق في عملياتها.يتم استخدامه بشكل شائع في الروبوتات المستقلة ، والطائرات بدون طيار ، والروبوتات الصناعية لجدولة مهام مثل جمع بيانات المستشعر ، والتحكم في المحرك ، وتجنب العقبات مع توقيت لا تشوبه شائبة.

الخوادم والأنظمة الموزعة

وحدة DS1307 RTC هي حل موثوق للخوادم وأنظمة الحوسبة الموزعة حيث يكون التوقيت المتزامن مطلوبًا.يساعد في تسجيل بيانات دقيق ، مما يضمن أن الطوابع الزمنية متسقة عبر أجهزة متعددة.في الأنظمة الموزعة ، يساعد على تنسيق الإجراءات بين الخوادم من خلال الحفاظ على شعور مشترك بالوقت.تستفيد أنظمة الأمن أيضًا من حفظ الوقت الدقيق.

عدادات طاقة الأداة المساعدة

غالبًا ما تقوم شركات المرافق بدمج DS1307 في عدادات الطاقة لضمان فواتير دقيقة وبيانات استهلاك الطاقة.من خلال تسجيل الوقت المحدد عند حدوث استخدام الكهرباء ، توفر عدادات الطاقة هذه سجلًا شفافًا وموثوقًا لاستخدام الطاقة.هذا أمر رائع في المناطق التي تعتمد فيها الفواتير على وقت اليوم ، مثل معدلات الكهرباء الذروة وخارج الذروة.

أجهزة الألعاب

لوحات مفاتيح الألعاب الحديثة والأجهزة المحمولة للاستفادة من DS1307 لوظائف الساعة الداخلية.تتيح الوحدة النمطية الميزات القائمة على الوقت ، مثل التحديات المحددة أو الأحداث أو المكافآت التي تعتمد على الساعة.على سبيل المثال ، تعتمد الألعاب ذات الدورات النهارية أو الحدث على DS1307 لتتبع وإدارة الوقت في اللعبة بدقة.

وحدات GPS وأنظمة الملاحة

يتم استخدام DS1307 في وحدات GPS وأجهزة التنقل لتعزيز وظائفها.هناك حاجة إلى حفظ الوقت في أنظمة GPS لحساب المواقع الدقيقة وتنسيق الإشارات من الأقمار الصناعية المتعددة.يضمن DS1307 هذه الأجهزة الحفاظ على توقيت دقيق ، مما يؤثر بشكل مباشر على جودة وموثوقية بيانات التنقل.

الأجهزة الطبية

غالبًا ما تعتمد الأجهزة الطبية على توقيت دقيق للتشخيص والمراقبة وتسجيل بيانات المريض.تتضمن أجهزة مثل مضخات الأنسولين وشاشات معدل ضربات القلب وآلات ECG المحمولة DS1307 لتتبع الوقت بدقة لجداول الأدوية أو المراقبة المستمرة أو البيانات الصحية المسجلة الطابع الزمني.تضمن موثوقيتها تعمل هذه الأجهزة باستمرار ، مما يؤدي إلى تحسين نتائج المريض.

أجهزة المنزل الذكية

في النظام الإيكولوجي للمنزل الذكي ، تجد وحدة DS1307 مكانها في أجهزة مثل ترموستات وأنظمة الإضاءة وأنظمة أمان المنازل.يسمح لهذه الأجهزة بالعمل على الجداول المبرمجة مسبقًا ، مثل تشغيل المصابيح أو إيقاف تشغيلها في أوقات محددة ، أو ضبط ترموستات طوال اليوم ، أو تمكين/تعطيل أنظمة الإنذار تلقائيًا.التوقيت الدقيق يعزز كفاءة وسهولة الاستخدام لهذه الأنظمة.

أنظمة المراقبة البيئية

تستخدم أجهزة الاستشعار البيئية التي تراقب الظروف مثل درجة الحرارة والرطوبة وجودة الهواء DS1307 لقراءات محدودة للوقت.تستفيد هذه البيانات من البحث ، ودراسات المناخ ، والتطبيقات الصناعية حيث يجب تتبع الاتجاهات مع مرور الوقت.على سبيل المثال ، في التطبيقات الزراعية ، يمكن أن تساعد في مراقبة رطوبة التربة أو أنماط الطقس ، مما يتيح للمزارعين اتخاذ قرارات مستنيرة على أساس الوقت والبيانات التاريخية.

الأتمتة الصناعية

في المصانع والنباتات الصناعية ، يتم استخدام DS1307 في الأنظمة الآلية لتحديد جدولة المهام وتنسيقها.الآلات التي تتطلب التزامن ، مثل أحزمة النقل أو روبوتات خط التجميع ، تعتمد على DS1307 لتوقيت موثوق به.استخدامه في الإعدادات الصناعية يحسن كفاءة الإنتاج ويضمن إجراء العمليات بدقة.
