تطوير دائرة قياس السعة المدمجة مع شريحة PS021

أحدثت أجهزة الاستشعار السعة ثورة في مجال القياسات الدقيقة عن طريق تحويل التغييرات الدقيقة في السعة إلى بيانات قابلة للتنفيذ.إن تعدد استخداماتها ، إلى جانب الدقة الاستثنائية واستقرار درجة الحرارة ، جعلها مطلوبة في مختلف الصناعات.ومع ذلك ، فإن قياس قيم السعة أقل من 10 PF يمثل تحديات ملحوظة بسبب تأثير السعم الطفيلي والطفيلي ، والتي تتطلب تصميمات دوائر متقدمة بحساسية محسنة ونطاق ديناميكي.تنقلب هذه المقالة إلى رقاقة PS021 المبتكرة من ACAM ، وهو حل متطور يعيد تعريف قياس السعة من خلال التحويل إلى الرقم الرقمي ، ويوفر دقة لا مثيل لها ، والكفاءة ، والقدرة على التكيف في تطبيقات المستشعرات المتنوعة.

كتالوج

وحدة قياس السعة

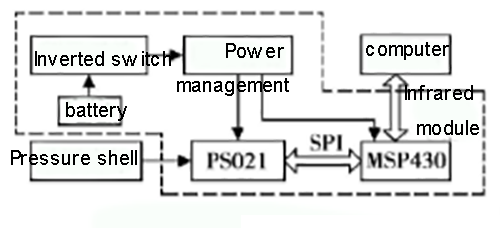

وحدة قياس التوقف الدقيق هي جهاز مدمج ومتطور مصمم لقياس السعة الدقيق.تشمل مكوناته الأساسية غلافًا مقاومًا للضغط ، ودائرة إدارة الطاقة ، وشريحة PS021 ، ووحدة متحكم (MCU).معًا ، تسهل هذه الأجزاء جمع البيانات الدقيقة ومعالجتها.

في جوهرها ، تعمل الوحدة النمطية عن طريق تحويل السعة الدقيقة إلى إخراج رقمي 16 بت ، وذلك بفضل شريحة PS021.يلعب MSP430 MCU دورًا مهمًا في إدارة هذه البيانات عبر واجهة SPI ، وتخزينها في ذاكرة الفلاش.بمجرد معالجتها ، يتم نقل البيانات إلى جهاز كمبيوتر من خلال وحدة اتصال بالأشعة تحت الحمراء.يتم عرض النتائج النهائية بشكل بياني باستخدام برنامج Visual Basic 6.0 ، مما يوفر واجهة يمكن الوصول إليها للمراقبة.

يضمن نظام إدارة الطاقة كفاءة الطاقة من خلال توفير الطاقة لكل من MSP430 MCU ورقاقة PS021 بطريقة تسيطر عليها الوقت.هذا يضمن الأداء الأمثل مع تقليل استهلاك الطاقة ، مما يجعل الوحدة موثوقة وفعالة.

الميزات الرئيسية لشريحة PS021

رقاقة PS021 هي العمود الفقري التكنولوجي لوحدة القياس.يستخدم تقنية محول الوقت إلى الرقم الرقمي المتقدمة (TDC) لتقديم استهلاك الطاقة المنخفض للغاية والقياسات عالية الدقة.يجعل هذا التصميم المتطور رقاقة PS021 متعددة الاستخدامات للغاية بالنسبة للتطبيقات المختلفة ، بما في ذلك أجهزة استشعار الضغط وأجهزة استشعار التسارع وقياسات الفجوة.تشمل بعض ميزاتها الأكثر بروزًا:

قدرة القياس الرقمي المرنة: يدعم نطاق قياس واسع مع دقة تصل إلى 22 بت ، مما يتيح قراءات مفصلة ودقيقة.

الاتصالات المتوافقة مع SPI: تتصل الشريحة بسهولة مع Microcontrollers أو DSPs من خلال واجهة SPI ، مما يضمن نقل البيانات السلس.

تعويض السعة الطفيلية: تعوض الدائرة المدمجة عن التأثيرات الطفيلية ، مما يعزز موثوقية القياس الكلية.

منفذ قياس درجة الحرارة المتكاملة: تتيح هذه الميزة جمع بيانات درجة الحرارة ، وهو أمر خطير بالنسبة للبيئات الحساسة لدرجة الحرارة.

مبادئ القياس والتشغيل

تتأرجح عملية قياس الوحدة النمطية في مبادئ إلكترونية دقيقة ، مما يضمن الدقة في كل خطوة.إليك كيف تعمل:

تكوين مكثف: يتم توصيل مكثف الاستشعار (csensor) بمكثف مرجعي (CREF) من خلال المقاوم ، ويشكل مرشح تمرير منخفض.

الشحن والتفريغ الدوري: باستخدام مفتاح تمثيلي ، تتناوب رقاقة PS021 بين شحن المكثفات وتفريغها.تم تصميم هذه الدورات على قدم المساواة مع الأوقات ، مما يضمن تشغيل ثابت.

تقيس TDC عالية الدقة من PS021 الوقت الذي يستغرقه المكثفات لتحقيق الاستقرار أثناء التفريغ.

• يتم تعريف وقت التفريغ للمكثف المرجعي على أنه τ1 = rcref.

• يتم تعريف وقت التفريغ لمكثف المستشعر على أنه τ2 = rcsensor.

• يتم استخدام نسبة أوقات التصريف هذه (τ2/τ1 = csensor/cref) لحساب سعة المستشعر.

تترجم رقاقة PS021 هذه النسبة إلى إخراج رقمي 16 بت ، والذي تتم معالجته وتخزينه بواسطة MCU.

تتكرر دورة القياس هذه بشكل مستمر ، مما يتيح التتبع الفعلي لتغييرات السعة.

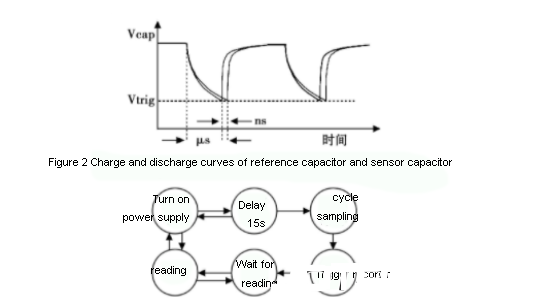

يتم تصوير العلاقة بين تباين السعة (ΔC) والتحول وقت التفريغ المقابل (ΔT).يوضح الرسم البياني تحولات التوقيت في منحنيات تفريغ الشحن للمكثفات ، حيث تعكس الاختلافات على مستوى النانو ثانية في التوقيت تغييرات السعة الدقيقة.تتيح هذه الدقة للوحدة اكتشاف الاختلافات الحساسة للغاية في بيئة الاستشعار.

تصميم الدوائر المتكاملة للأنظمة

تصميم النظام

في السعي لتحسين كفاءة الطاقة ، يتبنى النظام استراتيجية فريدة من نوعها: إنه ينزلق إلى حالة منخفضة الطاقة بعد بدء التشغيل ، فقط يستيقظ عند استشعار الزناد الخارجي.عندما تنشأ مثل هذه اللحظة ، فإنه يشارك بنشاط في جمع البيانات والحفاظ عليها التي تعكس تغييرات السعة.يتم تسجيل هذه البيانات بجد في ذاكرة الفلاش السابقة وبعد التنشيط.تهدف هذه الطريقة ، المعترف بها على نطاق واسع في الإلكترونيات ، إلى الحفاظ على الطاقة من خلال تخصيص النشاط التشغيلي فقط عندما يستدعي الموقف ذلك.من خلال توظيف هذه التقنية ، يستخدم النظام بحكمة الموارد ، ويمتد عمر البطارية وضمان التقاط البيانات الدقيق - مزيج متناغم من الفطنة التقنية والفائدة العملية.

وحدة التحكم

في وسط وظيفة دائرة PS021 تقع اعتمادها على متحكم.يبرز متحكم Ti MSP430 المختار لتوازنه الجدير بالثناء بين استخدام الطاقة المنخفضة والذاكرة الكافية ، مما يعزز بشكل فعال الكفاءة الإجمالية للنظام.من المفيد السيطرة على اتصالات SPI ، وتنسيق أنشطة PS021 ، وإدارة تخزين البيانات.تعرض قدرتها على التعامل مع التشغيل الرقمي الداخلي والاحتفاظ بالبيانات السريعة استعدادها للمهمة ، مما يسهل العمليات السلسة مع أي تأخير بالكاد.تعكس هذه الميزات تعقيدات تصميم الدائرة المنخفضة الطاقة المعاصرة ، حيث تلبي الكفاءة القدرة-التركيز المزدوج للتقدم التقني والسيولة التشغيلية.

إدارة الطاقة

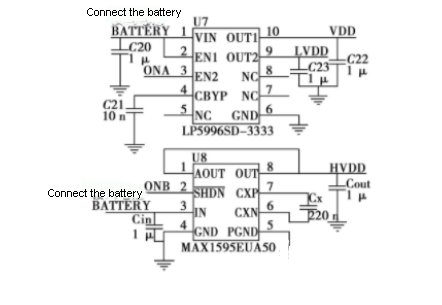

تتحقق إدارة الطاقة من خلال التوقيت الدقيق لمستلزمات الطاقة ، باستخدام رقاقة LDO ومضخة الشحن للحفاظ على مستويات الجهد المستقرة.تتلقى المكونات الطاقة بشكل انتقائي بناءً على احتياجات تشغيلية محددة ، وتحقيق الكفاءة العالية عن طريق الحصول على الطاقة مباشرة من البطارية كلما لزم الأمر.يوضح توزيع الطاقة الانتقائي هذا الاستراتيجيات المتقدمة في إدارة الطاقة ، مما يقلل من استخدام الطاقة الزائدة وإطالة عمر الإلكترونيات المحمولة.بالنسبة لأولئك الذين يشاركون في الأنظمة المعتمدة على البطارية ، فإن التنقل في التوازن بين متطلبات الطاقة والأداء هو سعي متكرر وديناميكي.

وحدة قراءة البيانات

تلعب الوحدة النمطية GP2W0116YPS دورًا رئيسيًا في إطار اتصال البيانات في النظام ، مما يتيح نقل البيانات منخفضة الطاقة إلى أجهزة الكمبيوتر.تلبية معايير IRDA1.2 ، فإنه يحقق سرعات نقل البيانات من 2.4 كيلو بايت/ثانية إلى 115.2 كيلو بايت/ثانية ، مما يضمن التواصل اللاسلكي القوي.

تطوير برمجيات النظام

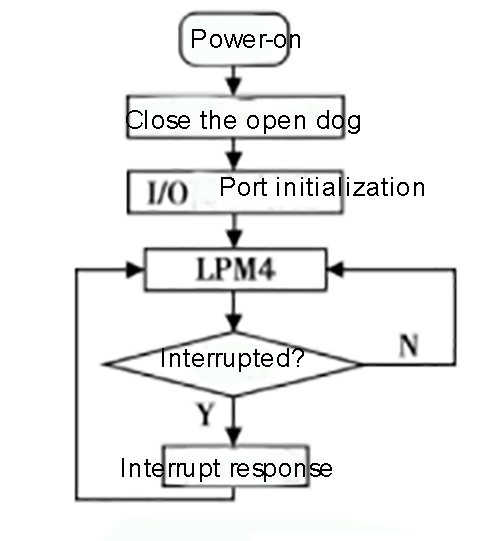

يستخدم برنامج التحكم لغة C للإشراف على جمع البيانات ونقلها ، مع التأكيد على سهولة فهم البرنامج والقدرة على التكيف.في جوهرها ، تقوم الحلقة المهيمنة بتنظيم إدارة حالات السلطة وتتعامل مع الانقطاعات.هذا يسلط الضوء على السعي لتصميم الأنظمة التي تعطي الأولوية للاستهلاك المنخفض الطاقة.

موازنة قابلية القراءة وقابلية النقل

إن صياغة البرامج في C تمكنك من الإدارة المباشرة على موارد النظام وتضمن القدرة على التكيف عبر منصات الأجهزة المختلفة.يسهل هذا القرار تحسين الأداء مع السماح للأنظمة بالتطور مع التقنيات المتقدمة.توضح التجربة العملية أن بنية رمز واضحة تخفف بشكل كبير من الصيانة المستمرة ، مع التأكيد على قيمة التركيز على قابلية القراءة أثناء عملية التطوير.

• تقنيات إدارة الطاقة : في السيناريوهات التي يجب أن تعمل فيها الأنظمة بشكل مستمر مع الحد الأدنى من استخدام الطاقة ، تصبح إدارة الطاقة الفعالة ضرورة.يتفوق جوهر برنامج التحكم ، الحلقة الرئيسية ، في إدارة التحولات بين حالات الطاقة ، مما يؤدي إلى عمر البطارية المطول وتحسين الاعتماد على النظام.داخل الصناعة ، يتم التعرف على دمج التحليل التنبئي في إدارة الدولة كطريقة لزيادة استهلاك الطاقة دون تقلص الأداء.

• التنقل في الانقطاعات لتحسين النظام: الاستجابة للانقطاعات نشطة للحفاظ على أداء النظام ومعالجة البيانات الفعالة.يجب أن تدمج الهندسة المعمارية آليات قوية لمعالجة الانقطاعات المختلفة ، مما يضمن إعطاء الأولوية للمهام الخطيرة بينما يتم تأجيل تلك الأقل إلحاحًا.تشير الدروس من عمليات نشر النظام الشاملة إلى أن تحقيق توازن بين الاستجابة السريعة وعبء عمل وحدة التحكم القابلة للإدارة يعزز إنتاجية النظام.

النهج في تقنيات القياس

يدل دمج الدوائر المتطورة في أجهزة قياس السعة على التقدم الكبير في دقة قياس ضغوط البالستية.يسمح هذا الاختراق بالمراقبة الفعلية الحساسة لتغيرات السعة داخل البيئات المتفجرة المعقدة ، والتي تغذي الرغبة العميقة في فهم التحولات السريعة والديناميكية.

في هذه الإعدادات المعقدة ، ينشأ التكامل الناجح من الاهتمام المضني إلى كل جانب دقيقة.يتم تشكيل دقة القياسات إلى حد كبير من خلال استقرار مكونات المانومتر ومتانة تصميمها ضد الاضطرابات الخارجية.يمكنك وضع طرق خلاق لتقليل الضوضاء والتداخل ، وضمان بقاء البيانات شفافة حتى في الظروف القاسية.قد يشمل هذا النهج التطبيق الذكي لطرق التدريع والاختيار الحكيم للمواد المعروفة بمقاومتها الحرارية القوية.

عند الحصول على البيانات ، يستدعي تفسيرها استخدام خوارزميات معقدة لتحليل التغييرات في السعة بدقة.تتطلب التفاصيل المعقدة للتفاعلات المتفجرة ، مثل ارتفاع الضغط السريع والتغيرات المفاجئة في البيئة ، إطارًا تحليليًا شاملاً.يمكنك في كثير من الأحيان استخدام نماذج المحاكاة للتنبؤ بالمخالفات المحتملة والتحقق من آثارها على دقة القياسات.تسهم الرؤى المستخرجة من هذه النماذج بشكل كبير في تحسين الأساليب التجريبية وتعزيز مرونة النظام.

خاتمة

تمثل رقاقة PS021 وتكاملها في دوائر القياس الحديثة انفراجًا عن تقنية الاستشعار السعودية.من خلال معالجة تعقيدات القياسات المنخفضة الادخار ، فإنه يحدد معيارًا جديدًا للدقة والسرعة والموثوقية.تتيح تصميمها المعياري وتشغيلها الموفرة للطاقة تكاملًا سلسًا في تطبيقات متنوعة ، من أنظمة السيارات إلى الإلكترونيات الاستهلاكية.مع استمرار الصناعات في المطالبة بدقة وابتكار أعلى ، يؤكد اعتماد حلول متقدمة مثل رقاقة PS021 على اتباع نهج تطلعي للتغلب على القيود التقليدية ، ويمهد الطريق للتطورات التحويلية في تكنولوجيا المستشعرات وما بعدها.
