معالجة الإشارات الرقمية (DSP): كيف تعمل ومكوناتها وتقنياتها وتطبيقاتها

ستتعرف على ماهية معالجة الإشارات الرقمية (DSP) وكيف تصبح الإشارات بيانات رقمية مفيدة.فهو يوضح كيفية التقاط الإشارات وتصفيتها وأخذ عينات منها ومعالجتها وإعادتها إلى مخرجات قابلة للاستخدام.سترى أيضًا أجزاء النظام الرئيسية وتقنيات DSP الشائعة ومعلمات الأداء الرئيسية والتطبيقات النموذجية.وأخيرًا، يقوم بمقارنة معالج الإشارة الرقمية (DSP) مع معالجة الإشارات التناظرية حتى تعرف متى يتم استخدام كل منهما.

كتالوج

الشكل 1. معالجة الإشارات الرقمية (DSP)

ما هي معالجة الإشارات الرقمية (DSP)؟

معالجة الإشارات الرقمية (DSP) هي طريقة تحليل وتعديل الإشارات في شكل رقمي، سواء كانت صادرة عن قياسات أو مصادر رقمية بالفعل.غالبًا ما يتم تحويل الإشارات المادية مثل الصوت ودرجة الحرارة والاهتزاز والجهد والصور وموجات الراديو إلى إشارات كهربائية تناظرية بواسطة أجهزة استشعار ثم يتم ترقيمها بواسطة محول تناظري إلى رقمي (ADC)، على الرغم من أن بعض أجهزة الاستشعار توفر مخرجات رقمية مباشرة.بمجرد ظهوره في شكل رقمي، يقوم المعالج بتصفية الضوضاء رياضيًا أو استخراج المعلومات أو تحسين الجودة أو ضغط البيانات قبل إرسالها إلى أنظمة التخزين أو العرض أو الاتصالات.يسمح DSP للأنظمة الإلكترونية بتحليل الإشارات وتحويلها وإعادة بنائها رياضيًا باستخدام خوارزميات رقمية بدلاً من الدوائر التناظرية البحتة.

كيف تعمل معالجة الإشارات الرقمية؟

الشكل 2. مبدأ العمل DSP

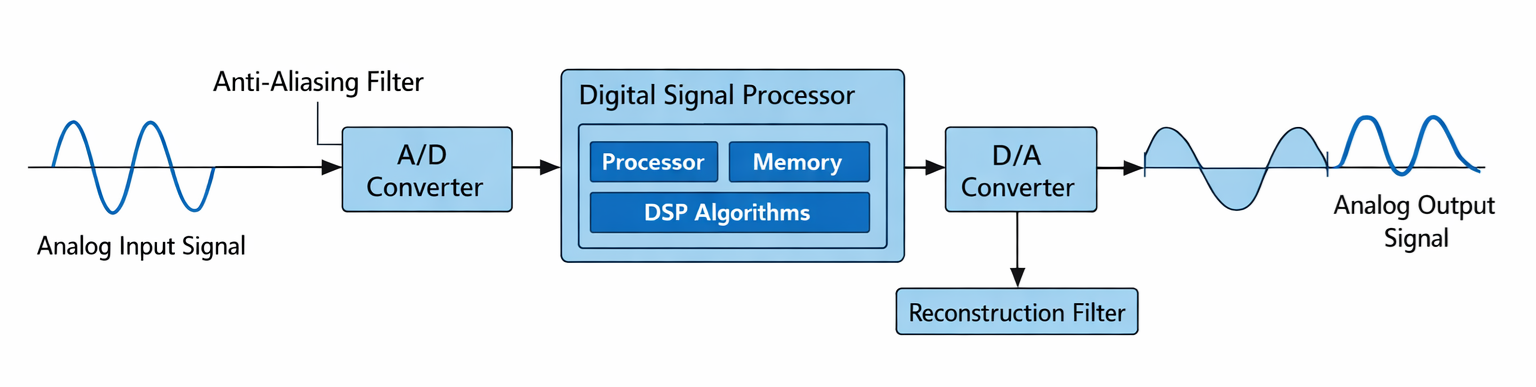

يعمل نظام قياس DSP النموذجي في تسلسل يحول الإشارة إلى شكل رقمي للحساب، على الرغم من أن بعض أنظمة DSP تعالج البيانات الرقمية بالفعل ولا تتطلب تحويلًا تناظريًا.كما هو موضح في الرسم البياني، تبدأ العملية بإشارة إدخال تناظرية ينتجها مستشعر مثل الميكروفون أو الهوائي أو جهاز القياس.قبل الرقمنة، تمر الإشارة عبر مرشح مضاد للتعرجات يقيد عرض النطاق الترددي للإشارة إلى أقل من نصف تردد أخذ العينات لمنع تشويه التعرجات.يدخل شكل الموجة المشروط بعد ذلك إلى محول A/D (ADC)، حيث يتم أخذ عينات منه على فترات زمنية منفصلة ويتم تكميمها إلى مستويات سعة منفصلة، ​​مما ينتج عنه تمثيل رقمي ثنائي.

تتم بعد ذلك معالجة البيانات الرقمية بواسطة نظام معالجة مثل شريحة DSP أو وحدة التحكم الدقيقة أو وحدة المعالجة المركزية (CPU) أو وحدة معالجة الرسومات (GPU) أو FPGA التي تقوم بتشغيل خوارزميات DSP التي تؤدي عمليات رياضية مثل التصفية والتحويل والكشف.بعد المعالجة، يتم إرسال الإخراج الرقمي إلى محول D/A (DAC) لإعادة إنشاء إشارة تناظرية.نظرًا لأن DAC ينتج تقريبًا درجيًا (تعليق ترتيب صفري) لشكل الموجة، فإنه يمر عبر مرشح إعادة البناء الذي يعمل على تنعيم شكل الموجة، مما ينتج تقريبًا تناظريًا سلسًا محدود النطاق للإشارة الأصلية.

مكونات نظام DSP

مكون	وظيفة
الاستشعار / محول	يحول أ الكمية المادية إلى إشارة كهربائية أو رقمية
التناظرية الواجهة الأمامية	ينفذ تكييف الإشارة مثل التضخيم ومطابقة المعاوقة والمستوى التحول والحماية
مكافحة التعرج تصفية	يقيد عرض النطاق الترددي للإشارة إلى أقل من نصف تردد أخذ العينات لمنع التعرج
أدك	عينات و يقوم بتحويل الإشارة التناظرية إلى بيانات رقمية
معالج دي اس بي	ينفذ دي إس بي الخوارزميات والعمليات الرياضية على البيانات الرقمية
الذاكرة	متاجر البرامج والمعاملات والمخازن الوسيطة وبيانات الإدخال / الإخراج
لجنة المساعدة الإنمائية	المتحولين البيانات الرقمية إلى إشارة تناظرية للدرج تتطلب عادةً تصفية إعادة الإعمار
جهاز الإخراج	التناظرية المحرك أو العرض أو نظام التخزين أو واجهة الاتصال الرقمية

أنواع تقنيات معالجة الإشارات الرقمية

تقنيات التصفية

التصفية هي عملية إزالة الأجزاء غير المرغوب فيها من الإشارة مع الاحتفاظ بالمعلومات المفيدة.يدخل الشكل الموجي الصاخب إلى المرشح الرقمي ويظهر شكل موجي أنظف عند الإخراج.تعمل مرشحات FIR باستخدام قيم الإدخال الحالية والسابقة فقط، مما يجعلها مستقرة ويمكن التنبؤ بها.تقوم مرشحات IIR بإعادة استخدام المخرجات السابقة لإنشاء تصفية أكثر وضوحًا بحسابات أقل.وبسبب سلوك ردود الفعل هذا، يجب تصميم مرشحات IIR بعناية لتجنب عدم الاستقرار.تُستخدم طرق التصفية الرقمية هذه بشكل شائع لإزالة الضوضاء في الإشارات الصوتية وقياسات أجهزة الاستشعار.

تقنيات التحويل

تعمل معالجة التحويل على تغيير الإشارة إلى شكل رياضي آخر بحيث يسهل ملاحظة خصائصها.يتم تحويل الشكل الموجي من تباين الوقت إلى تمثيل آخر يوضح التفاصيل المخفية.يكشف FFT عن مكونات تردد الإشارة بوضوح.تشير مجموعات DCT إلى الطاقة بكفاءة لأنظمة ضغط الوسائط المتعددة.يُظهر تحويل المويجات ميزات الإشارة القصيرة والطويلة بمقاييس مختلفة.وتستخدم هذه التحويلات لدراسة الإشارات في تطبيقات الاتصالات والوسائط.

التحليل الطيفي

يفحص التحليل الطيفي كيفية انتشار طاقة الإشارة عبر الترددات.يتم تحويل الشكل الموجي إلى طيف يحتوي على قمم عند ترددات محددة.من هذا الرأي، يمكن قياس التوافقيات وعرض النطاق الترددي مباشرة.تصبح النغمات المهيمنة مرئية حتى عندما يصعب ملاحظتها في الشكل الموجي الأصلي.هذه الطريقة مفيدة لتشخيص الاهتزازات وفحص إشارة الراديو.فهو يساعد في تحديد ما إذا كانت الإشارة تتصرف بشكل طبيعي أو تحتوي على مكونات غير طبيعية.

المعالجة التكيفية

تعمل المعالجة التكيفية على ضبط سلوك النظام تلقائيًا بناءً على البيانات الواردة.يتم تغذية خطأ الإخراج مرة أخرى إلى النظام لتحسين استجابته.تقوم الخوارزمية بتحديث المعلمات الداخلية بشكل مستمر لتتناسب مع الظروف المتغيرة.وهذا يسمح للنظام بتتبع الضوضاء أو التداخل مع مرور الوقت.يتم استخدامه بشكل شائع في إلغاء الصدى وقمع ضوضاء الخلفية.والنتيجة هي إشارة أنظف وأكثر استقرارًا في البيئات الديناميكية.

معالجة الضغط

تعمل معالجة الضغط على تقليل حجم البيانات الرقمية مع الحفاظ على المعلومات المهمة.يصبح دفق البيانات الكبير دفقًا مشفرًا أصغر بعد المعالجة.تتم إزالة الأنماط الزائدة وقد يتم تبسيط التفاصيل الأقل وضوحًا.وهذا يقلل من متطلبات التخزين وعرض النطاق الترددي للإرسال.تعتمد تنسيقات الصوت والصورة والفيديو بشكل كبير على هذه التقنية.فهو يسمح بالاتصال بشكل أسرع ومعالجة البيانات بكفاءة في أنظمة الوسائط المتعددة.

المواصفات الفنية لـ DSP

المعلمة	النطاق الرقمي
معدل أخذ العينات	8 كيلو هرتز (الكلام)، 44.1 كيلو هرتز (الصوت)، 96 كيلو هرتز - 1 ميجا هرتز (الأجهزة)
القرار (عمق البت)	8 بت، تعويم 12 بت، 16 بت، 24 بت، 32 بت
المعالجة السرعة	50 ميلا في الثانية – 2000+ MIPS أو 100 MMAC/s - 20 GMAC/s
النطاق الديناميكي	~48 ديسيبل (8 بت)، 72 ديسيبل (12 بت)، 96 ديسيبل (16 بت)، 144 ديسيبل (24 بت)
الكمون	<1 مللي ثانية (التحكم)، 2-10 مللي ثانية (الصوت)، > 50 مللي ثانية (البث مقبول)
إشارة إلى الضوضاء النسبة (SNR)	60 ديسيبل – 140 ديسيبل حسب جودة المحول
الذاكرة القدرة	32 كيلو بايت - 8 ميجا بايت ذاكرة الوصول العشوائي على الرقاقة، وذاكرة خارجية تصل إلى جيجابايت
القوة الاستهلاك	10 ميغاواط (محمول) - 5 وات (معالج الإشارة الرقمية عالي الأداء)
طول الكلمة	16 بت ثابت، 24 بت ثابت، 32 بت نقطة عائمة
الساعة التردد	50 ميجا هرتز - 1.5 غيغاهرتز
الإنتاجية	1-500 عينات / ثانية
واجهة عرض النطاق الترددي	1 ميجابت في الثانية – 10 جيجابت في الثانية (SPI، I2S، PCIe، Ethernet)
دقة أدك	±0.5 رطل إلى ±4 رطل إس بي
لجنة المساعدة الإنمائية القرار	10 بت – 24 بت
التشغيل درجة الحرارة	-40 درجة مئوية إلى +125 درجة مئوية (الدرجة الصناعية)

تطبيقات DSP

تُستخدم معالجة الإشارات الرقمية لقياس الإشارات وتحسينها وتحليلها تلقائيًا، بما في ذلك التطبيقات التالية:

• معالجة الصوت (قمع الضوضاء، إلغاء الصدى، المعادلات)

• التعرف على الكلام والمساعدين الصوتيين

• معالجة الصور في الكاميرات الرقمية (إزالة الصور، والتصفية، والتحسين، والضغط)

• مراقبة الإشارات الطبية الحيوية (تخطيط كهربية القلب، تخطيط كهربية الدماغ) والتصوير الطبي (الموجات فوق الصوتية)

• أنظمة الاتصالات اللاسلكية (التعديل، إزالة التشكيل، تشفير القنوات، التزامن، والمساواة)

• الكشف بالرادار والسونار

• مراقبة الاهتزازات الصناعية

• حماية نظام الطاقة والتحليل التوافقي

• التحكم في المحركات وأنظمة التغذية الراجعة الآلية

• ضغط الفيديو وبرامج الترميز المتدفقة

DSP مقابل معالجة الإشارات التناظرية

ميزة	رقمي معالجة الإشارات	التناظرية معالجة الإشارات
إشارة التمثيل	عينات القيم في خطوات زمنية منفصلة (على سبيل المثال، أخذ العينات 44.1 كيلو هرتز)	مستمر الجهد / الموجي الحالي
السعة الدقة	مكمما المستويات (على سبيل المثال، 2¹⁶ = 65,536 مستوى عند 16 بت)	مستمر ولكنها محدودة بدقة المكونات (±1-5%)
التردد الدقة	بالضبط نسب التردد العددية	الانجراف يعتمد على التحمل RC/LC ودرجة الحرارة
التكرار	متطابقة الإخراج لنفس البيانات والرمز	يختلف بين الوحدات ومع مرور الوقت
الضوضاء القابلية	فقط الواجهة الأمامية تتأثر بعد التحويل	الضوضاء يتراكم من خلال مسار الدائرة بأكملها
درجة الحرارة الاستقرار	الحد الأدنى التغيير (على أساس عتبة المنطق الرقمي)	كسب و تختلف الإزاحة مع معامل درجة مئوية للمكونات
المعايرة المتطلبات	عادة لمرة واحدة أو لا شيء	في كثير من الأحيان يتطلب إعادة المعايرة الدورية
التعديل الطريقة	البرامج الثابتة/البرمجيات تحديث	الأجهزة إعادة التصميم المطلوبة
طويل الأمد الانجراف	يقتصر على دقة الساعة (مستوى جزء في المليون)	مكون الشيخوخة تسبب الانجراف على مستوى٪
رياضي العمليات	دقيق الحساب (إضافة، ضرب، FFT)	تقريبي باستخدام سلوك الدائرة
ديناميكي إعادة التشكيل	في الوقت الحقيقي تبديل الخوارزمية ممكن	ثابت طوبولوجيا
تأخير السلوك	يمكن التنبؤ به تأخير المعالجة (ميكرو ثانية – مللي ثانية)	شبه فوري ولكن يختلف مع تحول المرحلة
قابلية التوسع	التعقيد يزيد عن طريق الحساب	التعقيد يزيد من المكونات المضافة
التكامل المستوى	شريحة واحدة يمكن أن تحل محل العديد من الدوائر	يتطلب مكونات منفصلة متعددة
نموذجي التطبيقات	المودم، الصوت المعالجة ومعالجة الصور ومنطق التحكم	الترددات اللاسلكية التضخيم، الترشيح التناظري، تضخيم الطاقة

الاستنتاج

يقوم DSP بتحويل الإشارات إلى بيانات منفصلة بحيث يمكن تصفيتها وتحويلها واكتشافها وضغطها وتفسيرها باستخدام الخوارزميات الرياضية.يعتمد أداء النظام على معدل أخذ العينات، والدقة، وسرعة المعالجة، والنطاق الديناميكي، وزمن الوصول، وسلوك الضوضاء.إن مرونته واستقراره يجعله مناسبًا للاتصالات والوسائط المتعددة والتحكم والمراقبة الطبية والتحليل الصناعي، بينما تظل المعالجة التناظرية مفيدة للمهام البسيطة أو ذات زمن الوصول المنخفض للغاية.ويكمل كلا النهجين بعضهما البعض في الأنظمة الإلكترونية الحديثة.
