EL817: Pinout ، المواصفات ، ورقة البيانات

سلسلة EL817 ، تجمع بين الثنائيات التي تنبعث منها الأشعة تحت الحمراء وكاشفات الناقلات الضوئية لتشكيل مكونات في Optocouplers.تتحول هذه المقالة إلى الخصائص الفريدة وأساليب الأسلاك والتطبيقات والمواصفات التفصيلية لسلسلة EL817 ، مما يوفر دليلًا شاملاً لك ومهتمًا بقدراتها متعددة الاستخدامات وأهميتها التكنولوجية.

كتالوج

نظرة عامة على مكبر الصوت EL817

EL817 عبارة عن مكبر للصوت المُصنّع بدقة مصنوعة من أجل الأجهزة المنخفضة الطاقة ، ويعمل بسلاسة في نطاق الجهد من +2.4 فولت إلى +5.5 فولت.إنه يتعامل مع إشارات السكك الحديدية إلى السكك الحديدية بأمان ، مما يجعلها مناسبة للغاية للأجهزة المحمولة التي تعتمد على البطارية.تعزز نسبة الرفض الممتازة للوضع المشترك دقة الإشارة عن طريق تقليل التداخل.يدير EL817 الإشارات ببراعة طوال مداها ، مع الحفاظ على الكفاءة العزيزة في التطبيقات الحساسة للطاقة.في الإلكترونيات المحمولة ، يتم تحسين كل مللي أمور بعمق ، مما يضمن استخدام كل من استخدام الطاقة وسلامة الإشارة.هذا لا يقدر بثمن في بيئات القياس الطبية والدقة.

توفر محطات التغذية المرتدة في EL817 القدرة على التكيف بشكل ملحوظ ، وتدير أي إزاحة إخراج ، بما في ذلك الأرض.تسمح هذه المرونة بتحسين خصائص الإخراج لتتناسب مع احتياجات التطبيق المتنوعة ، ومساعدة الدقة في الأجهزة والكشف عن القدرة على التكيف الواسعة للمكبر للصوت.باستخدام أجهزة إدخال ثنائي القطب ، يحقق EL817 أداءً منخفضًا من الضوضاء المنخفضة مع زيادة 100 على الأقل. يعزز اختيار التصميم هذا وضوح وجودة الإشارات المضخمة ، وهي ميزة جذابة في الإعدادات التي تتطلب دقة أقصى درجات الدقة مثل المختبرات.إن بساطة التصميم ، خالية من المقاومات السحب أو المنسدلة ، تضمن التشغيل السلس مع الحد الأدنى من الاستخدام الحالي.

لقد جعل مزيج EL817 من الكفاءة والموثوقية شائعة في مختلف مجالات الصناعية والإلكترونيات.في إنشاء شاشات صحية يمكن ارتداؤها ، فإن استخدام الطاقة المنخفضة ومعالجة الإشارات الدقيقة لاستخدام الجهاز المطول دون إعادة شحن متكررة.وبالمثل ، في تقنية الاستشعار عن بعد ، يتيح أدائها القوي النشر الموسع في البيئات الصعبة.

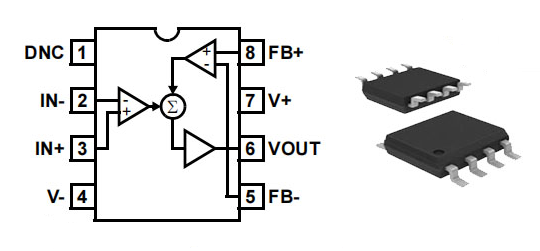

EL817 تكوين دبوس

رقم PIN	اسم الدبوس	دائرة مكافئة	وصف
1	DNC		لا تتصل.يجب ترك الاتصال الداخلي عائم.
2	في-	الدائرة 1A	أطراف إدخال المعاوقة العالية.دائرة الإدخال EL817 يظهر في الدائرة 1A.لتجنب الانجراف الإزاحة ، يوصى بأن لا يتم الإفراط في المحطات المحطات إلى ما بعد 1V ويجب ألا يكون تيار الإدخال أبدًا يتجاوز 5MA.
3	في+	الدائرة 1A	أطراف إدخال المعاوقة العالية.دائرة الإدخال EL817 يظهر في الدائرة 1A.
4	v-	الدائرة 3	محطة العرض السلبية.
5	fb-	الدائرة 1A	أطراف التغذية المرتدة عالية المعاوقة.المدخلات EL817 يظهر الدائرة في الدائرة 1A.
6	Vout	الدائرة 2	جهد الخرج.
7	V+	الدائرة 3	محطة العرض الإيجابية.
8	FB+	الدائرة 1A	أطراف التغذية المرتدة عالية المعاوقة.المدخلات EL817 يظهر الدائرة في الدائرة 1A.لتجنب الانجراف الإزاحة ، يوصى بذلك لا يتم الإفراط في المحطات المحطات إلى أبعد من 1V ويجب ألا يكون تيار الإدخال أبدًا يتجاوز 5MA.

دائرة مكافئة

ميزات EL817

الكفاءة في استخدام الطاقة وتوريد تيار

يعمل EL817 بفعالية مع انخفاض تيار العرض من 95μA.يحمل هذا الجانب جاذبية في السيناريوهات حيث تساهم الحفاظ على الطاقة في وظائف الجهاز المطولة وتقليل النفقات التشغيلية في الأدوات التي تعمل بالبطاريات.وفي الوقت نفسه ، فإن دورها في تحسين استخدام الموارد جدير بالملاحظة للحفاظ على كفاءة الجهاز.

الأداء في قدرات العاصمة و AC

مع عرض خصائص DC و AC ملحوظة ، تسعى EL817 إلى تقليل الفولتية الإزاحة ، وبالتالي تعزيز دقة الإشارة.هذه الدرجة من الدقة لها صدى مع أولئك الذين يقدرون الإخلاص العالي ، كما هو موضح في هندسة الصوت والأجهزة الدقيقة.يعطي آخرون الأولوية لهذه المكونات لدورهم في دعم معايير الموثوقية والأداء المتسقة.

القدرة على التكيف عبر براعة الجهد

يتم تمكين EL817 في عمليات الجهد المكتسب من السكك الحديدية إلى السكك الحديدية ، مما يجعله ميزة ديناميكية إلى قابلية التكيف.تخدم هذه السمة مجموعة واسعة من تصميمات الدوائر ، بما في ذلك تقنية الحوسبة التناظرية والاتصالات.إنه بمثابة نقطة انطلاق لحلول الهندسة الابتكارية في بنيات النظام المعقدة.

الالتزام بالمعايير البيئية

تلتزم EL817 بإرشادات ROHS ، مما يدل على الالتزام بالمسؤولية البيئية من خلال تقليل المواد الخطرة في تصميمها.تربط هذه السمات الصديقة للبيئة مع تطلعات الاستدامة العالمية وتبسيط الامتثال للأطر التنظيمية ، ودعم جهود المسؤولية الاجتماعية الأوسع للشركات.

تحسين المدخلات والمخرجات

من خلال نطاق جهد إدخال السكك الحديدية إلى السكك الحديدية الشامل والتأرجح الكامل للإخراج ، يتفوق EL817 في تحسين نطاق الإشارة.هذه الخصائص مفيدة في النهوض بأداء الدوائر التناظرية وغالبًا ما يتم استغلالها عبر مجموعة من التقنيات لتعزيز الفعالية والدقة.

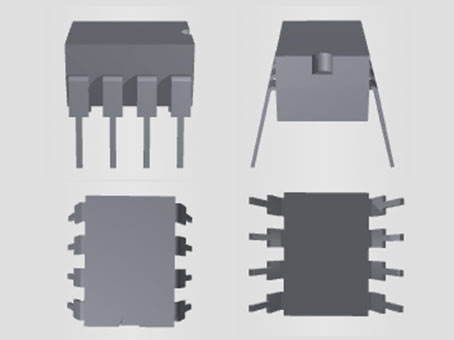

EL817 البصمة ونموذج CAD

مواصفات EL817

المواصفات الفنية والميزات والمعلمات من EL8170 ، بما في ذلك المكونات مماثلة ل EL8170FSZ.

يكتب	المعلمة
مهلة المصنع	33 أسبوعًا
حزمة / حالة	8-suic (0.154 ، عرض 3.90 مم)
درجة حرارة التشغيل	-40 درجة مئوية ~ 125 درجة مئوية
رمز JESD-609	E3
مستوى حساسية الرطوبة (MSL)	3 (168 ساعة)
رمز ECCN	ear99
الموقف الطرفي	مزدوج
ذروة درجة حرارة تراجع (CEL)	غير محدد
الجهد توريد	5V
رقم الجزء الأساسي	EL8170
رمز JESD-30	R-PDSO-G8
عدد الدوائر	1
نوع التثبيت	جبل السطح
جبل السطح	نعم
التغليف	أنبوب
حالة الجزء	نشيط
عدد الإنهاء	8
الانتهاء من المحطة	قصدير غير لامع (SN) - الصلب
شكل محطة	جناح نورس
عدد الوظائف	1
Time@Peak Reperow Terfere-Max (s)	غير محدد
عدد الدبوس	8
نوع الإخراج	السكك الحديدية إلى السكك الحديدية
الحالي - العرض	65μA
معدل الضبط	0.55V/µs
الحالي - تحيز المدخلات	700PA
النطاق الترددي	192 كيلو هرتز
توفير جهد الحد الأقصى	5.75V
إدخال إزاحة التيار الحالي (IIO)	0.003μA
طول	4.9mm
نوع مكبر للصوت	الأجهزة
الجهد - العرض ، واحد/مزدوج (±)	2.4V-5V
متوسط ​​التحيز الحالي (IIB)	0.004μA
الجهد - إزاحة الإدخال	50μV
الوضع المشترك للرفض نسبة	85 ديسيبل
حالة ROHS	ROHS3 متوافق

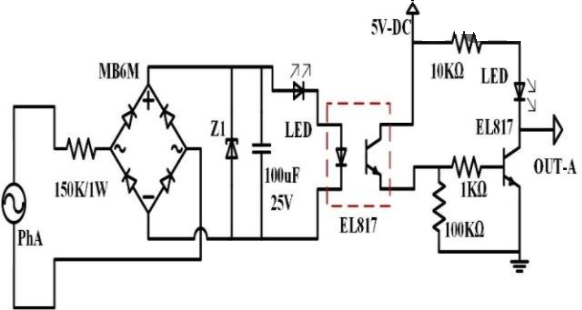

دائرة قياس الجهد في EL817

تطبيقات EL817

أنظمة الطاقة

يستخدم EL817 بشكل متكرر في أنظمة الطاقة الشمسية والطاقة الشمسية ، حيث تتطلب إدارة كفاءة الطاقة الشهية بسبب الطبيعة الدقيقة لمصادر الطاقة المتجددة.في السيناريوهات العملية ، يساعد في تحويل الطاقة واستقرارها ، مما يسهل توزيع الطاقة الموثوق به.يقوم هذا المكون بتحسين الدوائر لإدارة تقلبات إمدادات الطاقة ، مما يعزز أداء النظام بطرق دقيقة.

واجهات مقياس الإجهاد

ضمن واجهات مقياس الإجهاد ، يضمن EL817 الدقة والموثوقية ، مما يساهم في انتقال إشارة دقيق للتطبيقات التي تتطلب حساسية عالية وقياسات دقيقة.يعمل كعزل ، فإنه يلغي تداخل الضوضاء ، والحفاظ على سلامة البيانات.يعتمد آخرون على أدائه المستقر في البيئات التي يتم فيها تعزيز جمع البيانات.

الشاشات الحالية

بالنسبة للمراقبة الحالية ، يعد EL817 جزءًا لا يتجزأ من القياس والتنظيم الحالي الدقيق ، وتعزيز صحة النظام وسلامة النظام.يتيح دمجها في أنظمة المراقبة حلقات التغذية المرتدة الفعالة ، مما يتيح التعديلات على معلمات النظام.تضيء هذه القدرة على التكيف في السياقات الصناعية حيث تدعم المراقبة المستمرة والتعديل الاحتياجات التشغيلية الديناميكية.

مكبرات الصوت الحرارية

في مكبرات الصوت الحرارية ، يعزز EL817 تضخيم الإشارة لقراءات درجة الحرارة الدقيقة.من خلال تقليل أخطاء الإرسال المحتملة ، فإنه يحافظ على الدقة المطلوبة في الصناعات مثل التصنيع.يسلط هذا التطبيق الضوء على فائدته في الحفاظ على دقة التشغيلية ، مع جني فوائد أدائها الموثوق في ظل ظروف متنوعة.

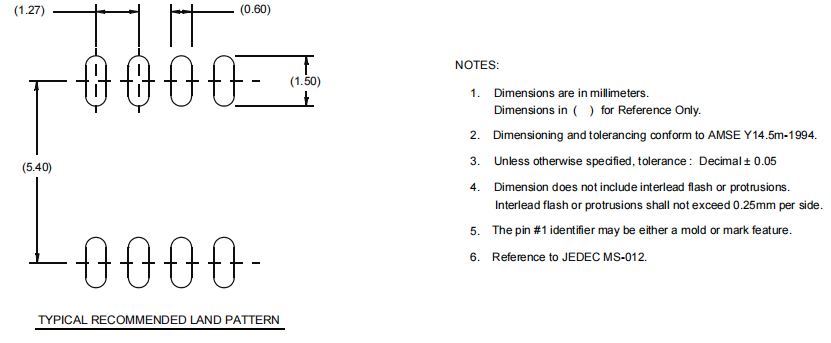

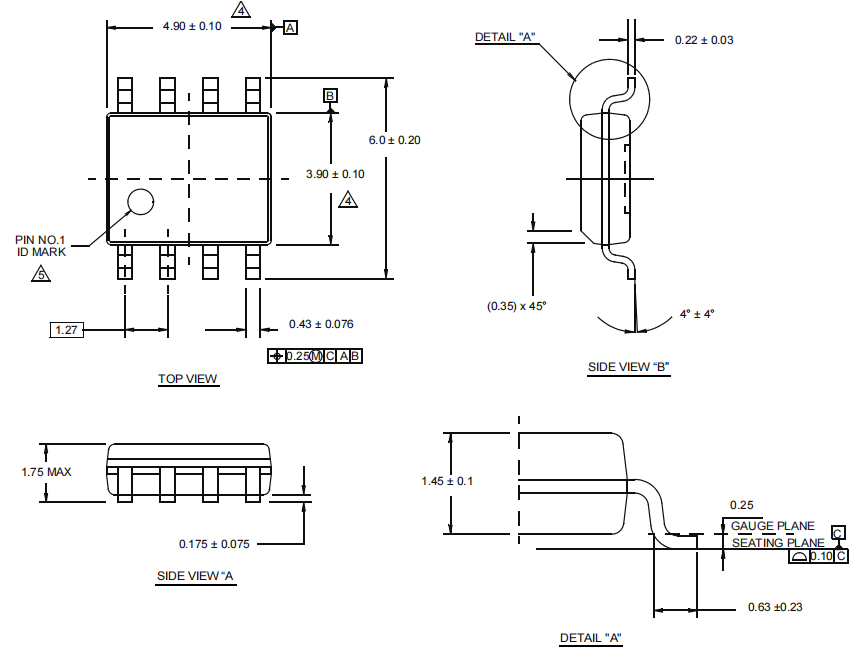

التغليف لـ EL817

EL817 معلومات الشركة المصنعة

وضعت Renesas Electronics نفسها في طليعة تطوير منتجات متحكم ومنتجات Power SOC.تهدف حلولهم المبتكرة إلى تعزيز أداء وكفاءة الأنظمة المدمجة ، في المشهد التكنولوجي الحديث اليوم.إلى جانب مجرد الميكانيكا ، تثير هذه الابتكارات تحسينات كبيرة في كفاءة الطاقة وسرعة المعالجة ، وتلبية الطلب المتزايد على التطور في التكنولوجيا.تلعب أشباه الموصلات في Renesas دورًا تحويليًا في كيفية استخدام التكنولوجيا اليومية.مع التركيز القوي على الابتكار المركزي ، فإنها تمكن الأجهزة من أن تصبح أكثر ذكاءً وأكثر استجابة للتفضيلات الشخصية والمطالب.تؤكد مثل هذه المشاريع على أهمية التكنولوجيا التي تتطور في وتيرة مع الرغبات وانتقالية نمط الحياة. خبرة الصناعة والرؤى الشديدة ، لا تدفع رينيساس فقط التقدم التكنولوجي ولكن أيضًا يعزز الفهم الدقيق للانسجام الدقيق بين الابتكار الرائد والتطبيق العملي.

ورقة البيانات pdf

أوراق البيانات EL8170FSZ:

أجهزة تغيير الملصقات 01/ديسمبر/2022.pdf

موقع التصنيع البديل 05/فبراير/فبراير/فبراير

mult dev eol 18/dec/2020.pdf

الأسئلة المتداولة [الأسئلة الشائعة]

1.

لتوصيل Optocoupler EL817 بمصدر طاقة 12 فولت بسلاسة ، تأكد من تعيين مدخلات الإشارة والمخرجات إلى المسامير الصحيحة.يمكن أن يؤدي استخدام تكوين الدائرة المشتركة إلى تحسين أدائه واستقراره.يتم تفضيل هذا الإعداد بسبب طبيعته المباشرة والكفاءة ، مما يعكس أفضل الممارسات في مجال تصميم الدوائر الإلكترونية.

2. ما هو الفرق بين EL817 Optocoupler و MOC3063 Optocoupler؟هل هو قابل للتبديل؟

يختلف EL817 و MOC3063 Optocouplers في اقترانهما الداخلي ، مما يؤثر على المكان الذي يؤديان فيه بشكل أفضل.تم تصميم EL817 لتطبيقات التيار المباشر (DC) ، في حين أن MOC3063 مناسب للتحكم الحالي (AC).هذه الفروق تشير إلى أنه لا يمكن استخدامها بالتبادل.يتجنب إدراك السياق المحدد للاستخدام الأخطاء ، بالتوازي مع مفهوم اختيار الأداة الصحيحة للمهمة التي يتم في متناول اليد.

3. ما هو الفرق بين EL817 و PC817؟

يختلف Optocouplers EL817 و PC817 بشكل أساسي من قبل الشركة المصنعة ، مما يؤثر على جوانب مثل التوفر والتكلفة دون تغيير معادلة وظيفية في معظم السيناريوهات.يشبه هذا التشابه إلى حد كبير كيف يمكن للعلامات التجارية المختلفة أن تقدم قطع غيار قابلة للتبديل ، مع الحفاظ على فعالية استخدامها المقصود.
