دليل جهاز EP2S60F1020I4 للمنطق والذاكرة والإدخال/الإخراج

يمكنك الحصول على نظرة واضحة على ما يقدمه EP2S60F1020I4 FPGA لنظامك وكيف يتناسب مع التصميمات المطلوبة.يجمع هذا الجهاز كمية كبيرة من المنطق والذاكرة والإدخال/الإخراج في شريحة واحدة، مما يتيح لك التعامل مع التحكم وحركة البيانات والمعالجة في نفس الوقت.يمكنك الاعتماد على التوقيت الثابت والتشغيل المتوازي والاتصالات المرنة لإنشاء أنظمة تظل سريعة الاستجابة.من المنصات الصناعية إلى أجهزة الاتصالات، تساعدك FPGA على الجمع بين الأداء والتكامل دون إضافة مكونات إضافية.

كتالوج

1. نظرة عامة على EP2S60F1020I4

2. بنوك الإدخال/الإخراج لـ EP2S60F1020I4

3. نموذج EP2S60F1020I4 CAD

4. مميزات EP2S60F1020I4

5. EP2S60F1020I4 المواصفات الفنية

6. مخطط كتلة EP2S60F1020I4

7. هيكل مختبر EP2S60F1020I4

8. تطبيقات EP2S60F1020I4

9. مزايا وعيوب EP2S60F1020I4

10. بدائل EP2S60F1020I4

11. حول إنتل

12. الاستنتاج

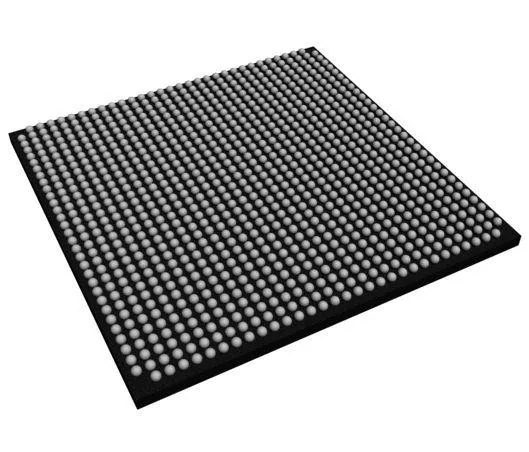

EP2S60F1020I4

نظرة عامة على EP2S60F1020I4

ال EP2S60F1020I4 هو جهاز منطقي قابل للبرمجة عالي الكثافة مصمم للتعامل مع مهام التحكم الرقمي ومعالجة البيانات المعقدة داخل شريحة واحدة.إنه يوفر مجموعة كبيرة من المنطق القابل للتكوين، والذاكرة المدمجة، واتصالات الإدخال والإخراج المرنة المعبأة في تنسيق FBGA مدمج بسعة 1020 كرة.يدعم الجهاز العمليات المتوازية وسلوك الأجهزة الذي يمكن التنبؤ به، مما يجعله مناسبًا للأنظمة التي تتطلب معالجة سريعة للبيانات واستجابة مستقرة في الوقت الفعلي.تشمل الاستخدامات الشائعة منصات التحكم الصناعية، ومعدات الاتصالات، والأنظمة المدمجة حيث يتم موازنة كثافة التكامل والأداء.هل تبحث عن EP2S60F1020I4؟اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.

بنوك الإدخال/الإخراج لـ EP2S60F1020I4

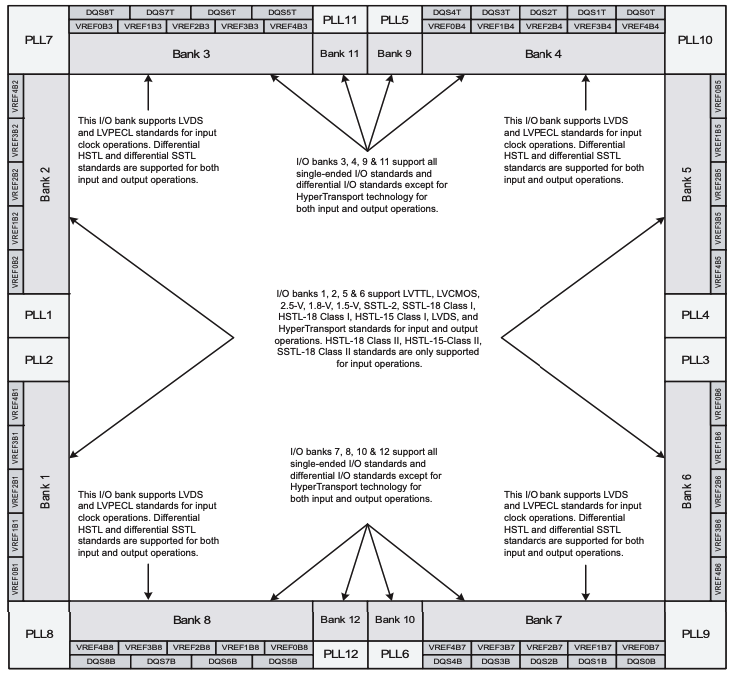

I/O Banks of EP2S60F1020I4

مقسمة إلى عدة بنوك IO مرقمة مرتبة حول محيط الجهاز، تقوم EP2S60F1020I4 بتجميع دبابيس الإدخال والإخراج من خلال مراجع الجهد المشترك ومعايير الإشارة المدعومة.تدعم البنوك 1 و2 و3 و4 و5 و6 LVDS وLVPECL لعمليات ساعة الإدخال، إلى جانب معايير HSTL وSSTL التفاضلية لكل من الإدخال والإخراج.تدعم البنوك 3 و4 و7 و8 و9 و10 و11 و12 أيضًا المعايير الفردية والتفاضلية، بما في ذلك LVTTL وLVCMOS وHSTL وSSTL وLVDS وHyperTransport، مع بعض المعايير التي تقتصر على عملية الإدخال.يتم وضع كتل PLL مخصصة بجوار بنوك محددة لتمكين توليد الساعة وتوزيعها، بينما تشير علامات VREF وDQS إلى الجهد المرجعي وارتباطات البيانات القوية للذاكرة والواجهات عالية السرعة.

نموذج EP2S60F1020I4 CAD

رمز EP2S60F1020I4

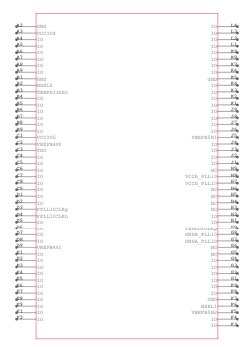

EP2S60F1020I4 Symbol

EP2S60F1020I4 البصمة

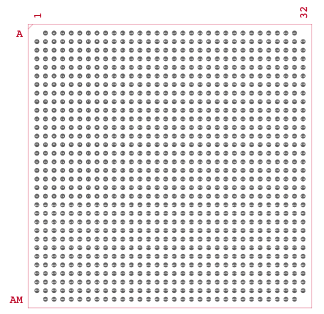

EP2S60F1020I4 Footprint

EP2S60F1020I4 نموذج ثلاثي الأبعاد

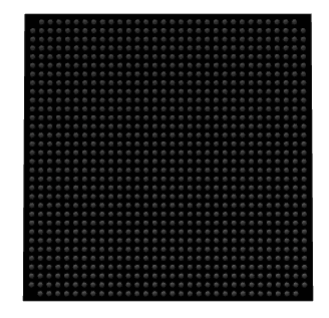

EP2S60F1020I4 3D Model

مميزات EP2S60F1020I4

بنية منطقية عالية الكثافة قابلة للبرمجة

تم تصميم EP2S60F1020I4 لدعم الأنظمة الرقمية الكبيرة داخل جهاز واحد قابل للبرمجة.تسمح بنيته بتكوين العديد من الوظائف المنطقية وتنفيذها في نفس الوقت، مما يساعد على تقليل الحاجة إلى مكونات دعم إضافية.يدعم هذا الأسلوب تخطيطات النظام المدمجة مع الحفاظ على السلوك المتسق أثناء التشغيل.

القدرة المنطقية والتنظيم الداخلي

يحتوي الجهاز على 60,440 عنصرًا منطقيًا منظمة في 3,022 كتلة مصفوفة منطقية.يدعم هذا الترتيب الداخلي تدفق الإشارات المنظم وسلوك التوقيت المستقر عبر التصميمات المعقدة.فهو يسمح للمصممين ببناء منطق تحكم منظم ومسارات بيانات وكتل معالجة دون ازدحام داخلي مفرط.

على موارد ذاكرة الرقاقة

يتوفر إجمالي 2,544,192 بت من الذاكرة المدمجة لتخزين البيانات ومهام التخزين المؤقت.يمكن استخدام هذه الذاكرة لمعالجة البيانات المؤقتة أو جداول البحث أو تخزين الحالة الداخلية.وجود ذاكرة على نفس الجهاز يقلل الاعتماد على الذاكرة الخارجية ويختصر مسارات الوصول إلى البيانات.

اتصال واسع النطاق للمدخلات والمخرجات

يتم توفير ما يصل إلى 718 دبوسًا لإدخال وإخراج المستخدم للاتصال بالأجهزة الخارجية والأنظمة الفرعية.يدعم هذا العدد المرتفع من الدبابيس واجهات بيانات واسعة وإشارات تحكم متعددة.فهو يسمح للجهاز بالتفاعل مع الأنظمة المعقدة التي تتطلب العديد من الاتصالات الخارجية.

نطاق تشغيل الجهد الأساسي

يعمل المنطق الأساسي ضمن نطاق جهد يتراوح بين 1.15 فولت إلى 1.25 فولت. ويدعم هذا النطاق التشغيل الداخلي المستقر مع التوافق مع متطلبات النظام الرقمي ذات الجهد المنخفض الشائعة.يساعد تنظيم الجهد الكهربائي المناسب في الحفاظ على السلوك المتوقع عبر ظروف التشغيل.

تنسيق حزمة التثبيت السطحي FBGA

يتم وضع EP2S60F1020I4 في حزمة FBGA ذات 1020 كرة بمساحة 33 × 33 ملم.تدعم هذه الحزمة كثافة اتصال عالية مع التحكم في استخدام مساحة اللوحة.إنها مناسبة للوحات متعددة الطبقات حيث تكون كثافة توجيه الإشارة عالية.

نطاق درجة حرارة التشغيل واسعة

يدعم الجهاز درجة حرارة التشغيل من 40 درجة مئوية تحت الصفر إلى 100 درجة مئوية.يتيح هذا النطاق التشغيل الموثوق به في البيئات ذات الظروف الحرارية المختلفة.وهو يدعم الاستخدام في الأنظمة المعرضة لتغيرات درجات الحرارة على مدى فترات طويلة.

سلوك الأجهزة الحتمية

تم تصميم الهيكل الداخلي لتقديم نتائج قابلة للتكرار ويمكن التنبؤ بها أثناء التشغيل.يظل سلوك التوقيت ثابتًا بمجرد تكوينه، مما يدعم الأنظمة التي تعتمد على أنماط الاستجابة الثابتة.هذه الخاصية مفيدة في التصميمات الرقمية الموجهة للتحكم وفي الوقت الحقيقي.

الملاءمة لبيئات النظام الصعبة

إن الجمع بين السعة المنطقية وموارد الذاكرة والاتصال الواسع يدعم الاستخدام في الأنظمة المدمجة والصناعية المعقدة.الجهاز مناسب تمامًا للتطبيقات التي تتطلب تكاملًا كثيفًا وتشغيلًا مستقرًا وموثوقية طويلة المدى في ظل أعباء العمل المستمرة.

EP2S60F1020I4 المواصفات الفنية

سمة المنتج	قيمة السمة
الشركة المصنعة	إنتل
الجهد - العرض	1.15 فولت ~ 1.25 فولت
إجمالي بتات ذاكرة الوصول العشوائي	2544192
حزمة جهاز المورد	1020-FBGA (33x33)
سلسلة	ستراتيكس® الثاني
الحزمة / القضية	1020-بغا
الحزمة	صينية
درجة حرارة التشغيل	-40 درجة مئوية ~ 100 درجة مئوية (تي جي)
عدد العناصر المنطقية/الخلايا	60440
عدد المختبرات/المراكز التجارية	3022
عدد الإدخال/الإخراج	718
نوع التركيب	جبل السطح
رقم المنتج الأساسي	EP2S60

مخطط كتلة EP2S60F1020I4

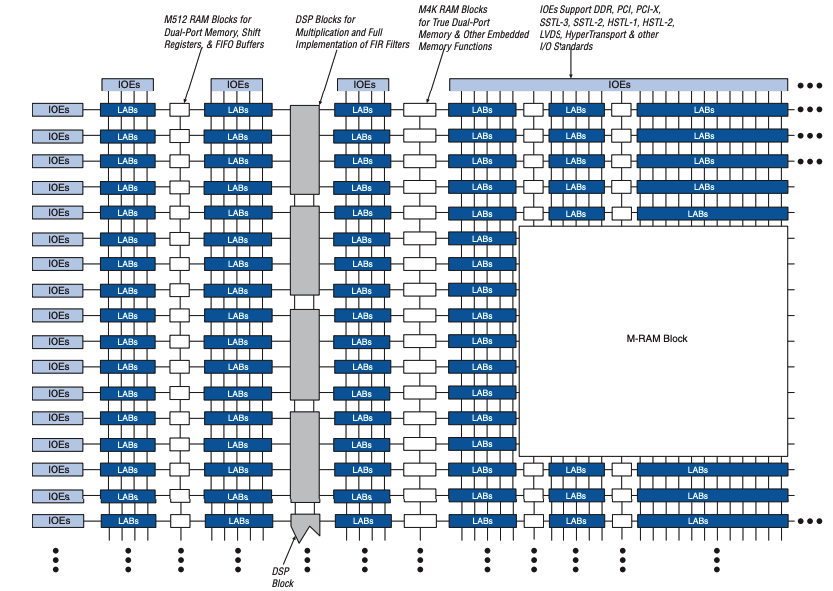

Block Diagram of EP2S60F1020I4

تم ترتيب بنية EP2S60F1020I4 كنسيج قابل للبرمجة ثنائي الأبعاد، وتتكون من أعمدة متكررة من كتل مصفوفة منطقية متصلة من خلال شبكة توجيه هرمية.تشتمل البنية المنطقية على كتل ذاكرة الوصول العشوائي M512 للذاكرة الصغيرة ذات المنفذ المزدوج، ومسجلات النقل، ووظائف FIFO، إلى جانب كتل ذاكرة الوصول العشوائي M4K الأكبر التي تدعم ذاكرة المنفذ المزدوج الحقيقية والتخزين المضمن العام.توفر كتلة ذاكرة الوصول العشوائي M المركزية كثافة أعلى على ذاكرة الشريحة للتخزين المؤقت للبيانات المجمعة.يتم وضع كتل DSP مخصصة بالقرب من المركز لدعم عمليات الضرب والتصفية دون استهلاك موارد المنطق العام.يتم توزيع عناصر الإدخال والإخراج حول محيط الجهاز، مما يتيح دعم معايير الإشارة المتعددة والواجهات عالية السرعة مع الحفاظ على الوصول المتوازن إلى المنطق الداخلي وبنية الذاكرة.

هيكل مختبر EP2S60F1020I4

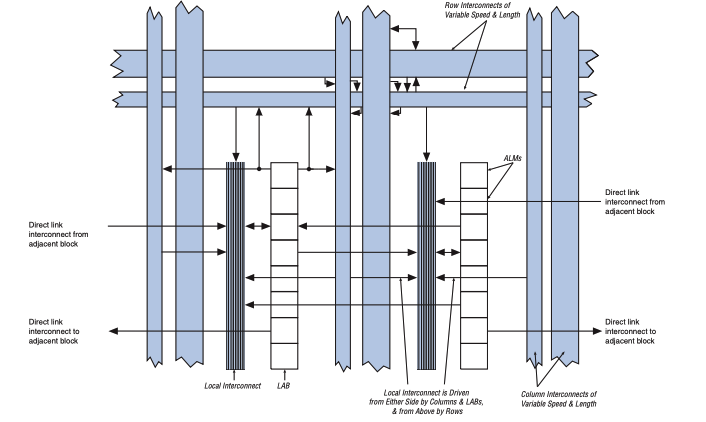

LAB Structure of EP2S60F1020I4

تم تنظيم هيكل EP2S60F1020I4 حول كتلة مصفوفة منطقية، حيث يقوم بتجميع وحدات منطقية تكيفية متعددة متصلة من خلال التوصيلات البينية المحلية والصفوف والأعمدة ذات الأطوال والسرعات المختلفة.يرتبط كل LAB بالكتل المجاورة من خلال اتصالات مباشرة تقلل من تأخير التوجيه للمنطق المجاور.توفر خطوط التوصيل البيني المحلية مسارات قصيرة ومنخفضة زمن الاستجابة داخل LAB، بينما تتيح وصلات الصفوف والأعمدة توزيع الإشارة عبر مناطق أكبر من الجهاز.تسمح التوصيلات الرأسية بمرور الإشارات بين LABs بالأعلى والأسفل، مما يدعم الوضع المنطقي المرن وتوجيه الإشارة الذي يمكن التنبؤ به عبر النسيج القابل للبرمجة.

تطبيقات EP2S60F1020I4

معدات البنية التحتية للاتصالات

يتم استخدام EP2S60F1020I4 في معدات الاتصالات الثابتة التي تدير التدفق المستمر للبيانات ومعالجة الإشارات المنظمة.تدعم قدرتها المنطقية الكبيرة مهام مثل معالجة الحزم والتحكم في الإطارات وتنسيق التوقيت داخل المحطات الأساسية وعقد الشبكة.يتيح نطاق الإدخال والإخراج الواسع الاتصال المباشر بمسارات بيانات متعددة وواجهات تحكم.

أنظمة الحوسبة المدمجة عالية الأداء

في منصات الحوسبة المدمجة، يجمع هذا الجهاز بين منطق التحكم وحركة البيانات ووظائف المعالجة ضمن وحدة واحدة قابلة للبرمجة.وهو يدعم العمليات المتوازية التي تساعد في إدارة أعباء العمل المعقدة مع الحفاظ على توقع سلوك النظام.وهذا يجعلها مناسبة للأنظمة المدمجة التي تتطلب تكاملًا كثيفًا وأداءً ثابتًا.

أنظمة الأتمتة والتحكم الصناعية

يتم تطبيق EP2S60F1020I4 في أنظمة التشغيل الآلي التي تتطلب التحكم المنسق والاستجابة السريعة.وهو يدعم المراقبة في الوقت الحقيقي، والتسلسل، ومنطق التحكم للآلات ومعدات العمليات.يسمح هيكلها بحلقات تحكم متعددة ومسارات بيانات للعمل معًا دون تدخل.

منصات الحصول على البيانات ومعالجة الإشارات

هذا الجهاز مناسب تمامًا للأنظمة الأساسية التي تقوم بجمع ومعالجة كميات كبيرة من البيانات الرقمية.تدعم ذاكرة الشريحة التخزين المؤقت والتخزين المتوسط، بينما يتيح المنطق المتوازي معالجة البيانات المنظمة.تساعد هذه الخصائص في الحفاظ على تدفق ثابت للبيانات في أنظمة القياس والمعالجة.

معدات الشبكات والتبديل

يسمح العدد الكبير من دبابيس الإدخال والإخراج المتوفرة لـ EP2S60F1020I4 بالتفاعل مع منافذ متعددة وإشارات تحكم.وهو يدعم أنظمة الشبكات الثابتة التي تتطلب سلوكًا ثابتًا لتوجيه البيانات وتبديلها.يتعامل الجهاز مع مسارات الإشارة المنسقة مع الحفاظ على التوقيت المتوقع.

أنظمة الفضاء والدفاع مع تشغيل درجات حرارة واسعة

يسمح نطاق درجة الحرارة المدعوم بالاستخدام في الأنظمة المعرضة لظروف حرارية متغيرة.يدعم الجهاز التشغيل المستقر في البيئات التي تتطلب سلوكًا ثابتًا خلال فترات التشغيل الطويلة.وهذا يجعلها مناسبة للأجهزة المنتشرة في الأنظمة الأساسية الميدانية والمراقبة.

مزايا وعيوب EP2S60F1020I4

المزايا

• كثافة منطقية عالية تدعم تكامل النظام الرقمي المعقد

• يعمل العدد الكبير من منافذ إدخال وإخراج المستخدم على تبسيط عملية التواصل مع النظام على نطاق واسع

• شريحة ذاكرة كبيرة تقلل الاعتماد على أجهزة الذاكرة الخارجية

• نطاق واسع لدرجة حرارة التشغيل يدعم الاستخدام في البيئات القاسية الخاضعة للرقابة

• يدعم سلوك التوقيت المتوقع تشغيل النظام بشكل مستقر وقابل للتكرار

العيوب

• استهلاك أعلى للطاقة مقارنة بالأجهزة القابلة للبرمجة ذات الكثافة المنخفضة

• تعمل حزمة FBGA الكبيرة على زيادة تعقيد تخطيط اللوحة

• يتطلب إدارة دقيقة للطاقة والحرارة في التصميمات الكثيفة

• غير مناسب للتطبيقات التي تحتاج إلى حزم مدمجة أو منخفضة عدد الدبوس

بدائل EP2S60F1020I4

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
EP2S60F1020I5	إنتل	Stratix II FPGA عالي الكثافة مع عدد كبير من العناصر المنطقية وكتل الذاكرة المدمجة.مُصمم للتجميع على السطح والتشغيل الموثوق به عبر نطاقات درجات الحرارة الصناعية.	يُستخدم في البنية التحتية للاتصالات ومعالجة البيانات عالية السرعة والأنظمة المدمجة المتقدمة التي تتطلب أداءً حاسوبيًا قويًا.
EP2S60F1020C4	إنتل	توفر Stratix II FPGA ذات درجة الحرارة التجارية نفس البنية الأساسية وموارد الذاكرة مثل الإصدارات الصناعية، وهي محسنة للبيئات الخاضعة للتحكم.	مناسب لأجهزة الشبكات وأنظمة الحصول على البيانات ومنصات الحوسبة المستخدمة في الظروف الداخلية أو المنظمة.
EP2S60F1020C4N	إنتل	يحتفظ هذا البديل بالبنية المنطقية عالية الأداء Stratix II مع دعم التغليف المضغوط المثبت على السطح لتخطيطات PCB الكثيفة.	مناسب تمامًا للمنصات المدمجة الكبيرة وأنظمة الاتصالات والتصميمات التي تتطلب كثافة منطقية عالية مع استخدام فعال لمساحة اللوحة.

حول إنتل

إنتل هي شركة تكنولوجيا عالمية معروفة بتصميم المنصات الرقمية المستخدمة عبر الحوسبة والاتصالات والأنظمة المدمجة.تغطي مجموعة منتجاتها المنطق القابل للبرمجة والمعالجات وحلول الذاكرة والبرامج الداعمة التي تتيح تصميم نظام مرن وعمر خدمة طويل.تركز Intel على البنيات القابلة للتطوير والتي تدعم نطاقًا واسعًا من احتياجات الأداء والتكامل، بدءًا من التحكم المضمن وحتى الأنظمة الأساسية التي تعتمد على البيانات الكبيرة.تحتفظ الشركة بوثائق فنية واسعة النطاق ونظم تطوير بيئية تدعم التصميم الموثوق والتحقق من الصحة وصيانة النظام على المدى الطويل عبر العديد من مجالات التطبيقات.

الاستنتاج

يتميز EP2S60F1020I4 بكثافته المنطقية العالية، ودعم الإدخال/الإخراج الواسع، وموارد الذاكرة القوية على الرقاقة.يمكنك استخدامه للتعامل مع مهام التحكم والبيانات المعقدة مع الحفاظ على توقع سلوك التوقيت.تسهل بنوك الإدخال/الإخراج المرنة الخاصة بها توصيل الواجهات ومعايير الإشارة المختلفة.تدعم حزمة FBGA الكبيرة التصميمات الكثيفة، على الرغم من أنها تتطلب تخطيطًا دقيقًا.مع دعم نطاقات درجات الحرارة الواسعة، فهو يناسب الأنظمة التي تحتاج إلى تشغيل مستقر مع مرور الوقت.بشكل عام، فهو يوفر لك توازنًا قويًا بين الأداء والتكامل والموثوقية.

ورقة البيانات PDF

ورقة بيانات EP2S60F1020I4:

EP2S60F1020I4.pdf
