EPM570F256C5 CPLD: الميزات والبرمجة والبدائل والتطبيقات

يشرح هذا الدليل كل ما تحتاج إلى معرفته حول EPM570F256C5 ، وهي شريحة صغيرة وقابلة للبرمجة من عائلة Intel’s Max® II.إنه مصنوع للإلكترونيات التي تحتاج إلى تشغيل على الفور ، واستخدام القليل من القوة ، والعمل بشكل موثوق دون الحاجة إلى رقائق ذاكرة إضافية.في هذا الدليل ، ستتعرف على ميزات الشريحة ، وكيفية عملها في الداخل ، ومكان استخدامها ، وكيفية برمجته ، ولماذا تكون أفضل من رقائق مماثلة أخرى.سواء كنت تقوم ببناء جهاز ذكي أو آلات مسيطرة ، فإن هذا الدليل يساعدك على فهم كيف يمكن لـ EPM570F256C5 أن يجعل التصميم الخاص بك يعمل بشكل أفضل وأسرع.

كتالوج

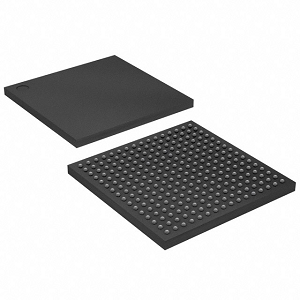

EPM570F256C5 نظرة عامة

ال EPM570F256C5 هو CPLD عالي الأداء من عائلة Intel’s Max® II ، مصممة خصيصًا للتطبيقات التي تتطلب تكوين غير متطوّرة ، واستهلاك الطاقة المنخفضة ، وقدرات فورية.تم تصميمه على عملية CMOS القائمة على 180 نانومتر ، وهو يدمج 440 Macrocells ويدعم ما يصل إلى 160 دبابيس I/O مستخدم ، مما يجعلها مثالية للتصميمات المنطقية المعتدلة.يعمل الجهاز إما على 2.5 فولت أو 3.3 فولت ويحقق الحد الأقصى لتكرار الساعة 304 ميغاهيرتز مع تأخير انتشار نموذجي يبلغ حوالي 5.4 نانو ثانية.يدعم EPM570F256C5 قابلية البرمجة داخل النظام (ISP) من خلال JTAG ، مما يتيح تحديثات التكوين السهلة حتى بعد النشر.كجزء من سلسلة MAX® II ، تستفيد من دعم I/O متعدد الجهد المحسّن وأداء بدء التشغيل الموثوق به دون الحاجة إلى ROM الخارجي.بدعم من جناح برامج Intel من Quartus® II ، يمكنك الوصول إلى أدوات التصميم القوية وميزات المحاكاة للتكامل المبسط.

إذا كنت تخطط لاستخدام EPM570F256C5 في أنظمتك المضمنة القابلة للتطوير ، فقد أصبح الآن وقتًا رائعًا لوضع ترتيب كبير معنا حتى نتمكن من التأكد من أن لديك إمدادات ثابتة عند الحاجة إليها.

EPM570F256C5 CAD نماذج

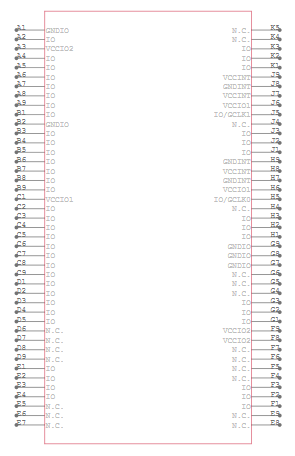

EPM570F256C5 رمز

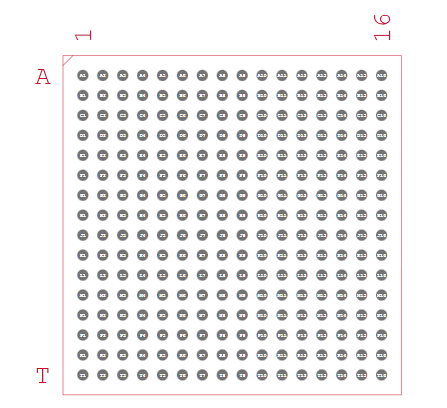

EPM570F256C5 بصمة

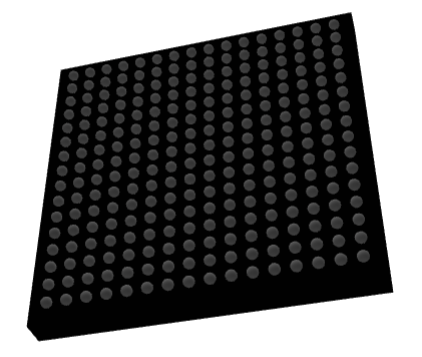

EPM570F256C5 3D نموذج

EPM570F256C5 ميزات

• macrocells: يدمج EPM570F256C5 440 Macrocells ، والتي تعمل كببنات بناء لتنفيذ وظائف المنطق المعقدة والتصميمات الرقمية المخصصة في بصمة مضغوطة.

• دبابيس I/O قابلة للبرمجة: يوفر هذا الجهاز ما يصل إلى 160 دبابيس إدخال/إخراج قابلة للتكوين ، مما يتيح التواصل المرن مع المكونات الخارجية وأجهزة الاستشعار والأنظمة لمتطلبات التطبيق المتنوعة.

• أداء عالي السرعة (ما يصل إلى 304 ميجا هرتز): مع دعم ترددات الساعة حتى 304 ميغاهيرتز وتأخير انتشار منخفض من حوالي 5.4 نانو ثانية ، فإنه يضمن معالجة الإشارات السريعة وتنفيذ المنطق عالي السرعة في التطبيقات الحساسة للوقت.

• التكوين غير المتطاير القائم على الفلاش: تم تصميمه مع ذاكرة فلاش ، يحتفظ الجهاز بتكوينه حتى بعد الانتهاء من الطاقة ، مما يوفر القدرة الفورية دون طلب ROM أو أجهزة التكوين الخارجية.

• قابلية البرمجة في النظام (ISP): يدعم EPM570F256C5 البرمجة المستندة إلى JTAG ، مما يتيح لك برمجة الجهاز أو إعادة برمجة الجهاز مباشرة على لوحة الدوائر ، مما يسهل التطوير السريع والتحديثات.

• ذاكرة فلاش المستخدم المدمجة (UFM): يتضمن 8 كيلو بايت من تخزين UFM غير المتطايرة التي يمكن استخدامها لتخزين البيانات أو إعدادات الجهاز أو ثوابت المعايرة بشكل آمن داخل الشريحة.

• توافق I/O متعدد الجهد: يدعم الجهاز مجموعة واسعة من مستويات المنطق بما في ذلك 1.5 فولت و 1.8 فولت و 2.5 فولت و 3.3 فولت ، مما يسمح بالتكامل السلس مع مختلف الأنظمة والواجهات الرقمية.

• استهلاك الطاقة في وضع الاستعداد المنخفض للغاية: مع وجود التيارات الاستعدادات التي تصل إلى 25 µA ، يتم تحسين الجهاز من أجل كفاءة الطاقة ، مما يجعله مثاليًا للأنظمة المضمنة التي تعمل بالبطاريات والبطارية.

• دعم الساخنة : يمكن إدراج CPLD بأمان أو إزالته من نظام مباشر دون التسبب في تلف كهربائي أو فساد البيانات ، وتعزيز قابلية الصيانة والمرونة في النظام.

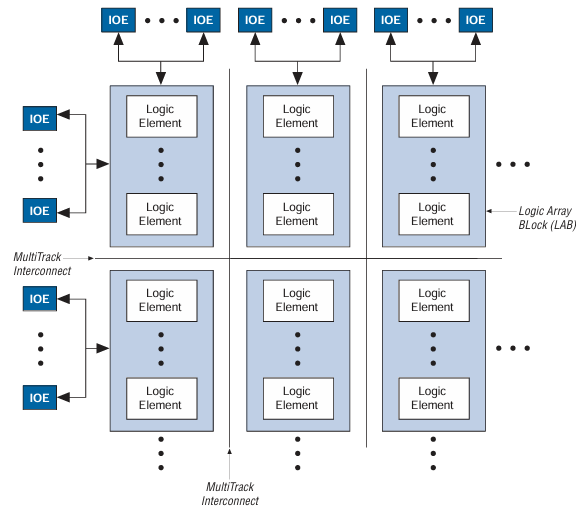

EPM570F256C5 مخطط كتلة

يوضح مخطط الكتلة للهندسة المعمارية EPM570F256C5 بنية منظمة من عائلة Max® II من Intel's Max® II.في قلب الرسم البياني توجد كتل صفيف منطقية متعددة (LABS) ، كل منها يتكون من عدة عناصر منطقية (LES) مكدسة رأسياً.هذه العناصر المنطقية هي وحدات البناء التي تؤدي عمليات منطقية مثل و ، أو xor ، و flip-flops للتخزين.

تحيط المعامل هي IOES (عناصر الإدخال/الإخراج) الموضوعة على طول الحواف العلوية واليسرى والسفلية.تدير هذه IOS التواصل بين المنطق الداخلي والدبابيس الخارجية للجهاز.يتم ربط كل IOE من خلال ربطات متعددة الأتراك ، والتي تسمح للإشارات بالسفر عبر CPLD وتوصيل أي عنصر منطقي مع الآخرين أو دبابيس الإدخال/الإخراج.يعد نظام التوجيه المرن هذا مفتاحًا لتمكين وظائف المنطق المخصصة التي تعبر عن الجهاز.

مواصفات EPM570F256C5

يكتب	المعلمة
الشركة المصنعة	Altera/Intel
مسلسل	Max® II
التغليف	صينية
حالة الجزء	نشيط
نوع قابل للبرمجة	في النظام قابل للبرمجة
تأخير وقت TPD (1) كحد أقصى	5.4 ns
إمداد الجهد - داخلي	2.5V ، 3.3V
عدد العناصر/الكتل المنطقية	570
عدد macrocells	440
عدد i/o	160
درجة حرارة التشغيل	0 درجة مئوية ~ 85 درجة مئوية (TJ)
نوع التثبيت	جبل السطح
حزمة / حالة	256-BGA
حزمة جهاز المورد	256-FBGA (17x17)
رقم المنتج الأساسي	EPM570

تطبيقات EPM570F256C5

أنظمة الذكاء الاصطناعي (AI)

غالبًا ما يتم استخدام EPM570F256C5 كجسر تحكم في منصات أجهزة الذكاء الاصطناعي ، وإدارة التوقيت والتنسيق والاتصال المحيطي.إنه يوفر منطق الغراء الذي يساعد على مزامنة تدفقات البيانات بين وحدات المعالجة ووحدات الذاكرة في محركات استنتاج الذكاء الاصطناعى ومسرعات.

5G الاتصالات البنية التحتية

في المحطات الأساسية 5G وأجهزة الشبكات ، يساعد هذا CPLD في تنفيذ وظائف المنطق المخصصة لتوجيه الإشارات عالية السرعة وإدارة البروتوكول.إن قدرتها الفورية واستخدام الطاقة المنخفضة تجعلها مناسبة تمامًا لمعالجة الحافة والبيئات الحرجة.

أجهزة الحوسبة السحابية

يتم استخدام EPM570F256C5 في أنظمة الخادم والسحابة لإدارة تسلسل الطاقة ، والمراقبة الحرارية ، ووظائف التحكم في اللوحة ، وآليات التمهيد الآمنة.تضمن طبيعتها غير المتقلبة أن يكون منطق النظام متاحًا على الفور أثناء دورات الطاقة.

أجهزة الاتصال اللاسلكية

يعمل كمترجم بروتوكول أو وحدة تحكم في أجهزة التوجيه اللاسلكية وكرات الإشارة ، حيث يلزم وجود منطق رقمي مخصص لدعم معايير الواجهة المختلفة ومعالجة الإشارات.

أنظمة الأتمتة والتحكم الصناعية

EPM570F256C5 يدعم التحكم في الاستشعار في PLCs ، وحدات التحكم في المحركات ، ووحدات أتمتة المصنع.إن منطقها القوي القائم على الفلاش وميزات ISP يجعل من السهل تحديث الميدان دون إزالة الأجهزة.

أجهزة Internet of Things (IoT)

إن وضع الاستعداد للوقود المنخفض للغاية والبصمة الصغيرة يجعلها مثالية لأجهزة إنترنت الأشياء المدمجة التي تعمل بالبطارية.وهو يدعم المهام المنطقية مثل تصفية البيانات ، ومراقبة الحالة ، وسد الاتصال لأجهزة الاستشعار المنزلية أو البيئة الذكية.

الأجهزة الطبية

الموجودة في الأدوات التشخيصية ومعدات المراقبة ، يتحكم EPM570F256C5 في التوقيت ، وعمليات أخذ العينات ، وتفاعل الأجهزة.تناسب الموثوقية والمنطق القائم على الفلاش البيئات الطبية الحرجة حيث تكون هناك حاجة إلى دقة وبدء التشغيل الفوري.

EPM570F256C5 أجزاء مماثلة

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 خطوات البرمجة

1. تثبيت برنامج Quartus II: قم بتثبيت برنامج Quartus II من موقع Intel الرسمي.تأكد من تحديد إصدار متوافق مع سلسلة Max II ونظام التشغيل الخاص بك.سيتم استخدام هذه الأداة لتصميم المنطق ، وتجميع مشروعك ، وبرمجة جهاز EPM570F256C5.

2. إنشاء مشروع جديد : افتح Quartus II وقم بإنشاء مشروع جديد عن طريق تحديد دليل المشروع والاسم وملف التصميم على المستوى الأعلى.أثناء اختيار الجهاز ، اختر EPM570F256C5 لمطابقة CPLD المستهدف الذي تقوم به في البرمجة.

3. أدخل التصميم (التخطيطي أو HDL): قم بتطوير منطقك الرقمي باستخدام إما مخططات تخطيطي أو رمز HDL (VHDL/Verilog).قم بتعيين مواقع PIN الصحيحة وفقًا لمادة PCB الخاصة بك لضمان توجيه الإشارة الصحيح إلى I/O للجهاز.

4. تجميع التصميم: تشغيل مجموعة كاملة من المشروع.تتحقق هذه الخطوة من أخطاء التصميم ، وتوليف المنطق ، وإنشاء ملفات البرمجة ، وتحديداً ملف .pof (ملف كائن المبرمج) ، وهو مطلوب لتكوين CPLD.

5. قم بإعداد أجهزة البرمجة: قم بتوصيل مبرمج USB-Blaster بجهاز الكمبيوتر وواجهة JTAG للوحة الهدف.تأكد من أن اتصالات TDI و TDO و TCK و TMS دقيقة وأن مستويات الجهد المناسبة ومقاومات السحب يتم تطبيقها وفقًا لمواصفات JTAG الخاصة بـ Intel.

6. تكوين المبرمج في Quartus: قم بتشغيل أداة المبرمج من Quartus.انقر على "إعداد الأجهزة" وحدد USB-Blaster المتصالح.أضف ملف .POF الذي تم إنشاؤه مسبقًا إلى نافذة البرمجة وتأكد من التعرف على جهاز EPM570F256C5 بشكل صحيح.

7. برنامج الجهاز: حدد المربع الموجود بجانب جهاز EPM570F256C5 المدرج وانقر فوق ابدأ لبدء البرمجة.مراقبة شريط التقدم ، وبمجرد الانتهاء ، تأكد من ظهور رسالة "ناجحة" ، مما يشير إلى أن CPLD تم تكوينه الآن بشكل صحيح.

8. تحقق وتصحيح (اختياري): اختياريًا ، يمكنك تشغيل اختبار سلسلة JTAG للتحقق من اتصال الجهاز أو استخدام ميزات محلل منطق SignalTAP لتصحيح تصميمك في وقت التشغيل ، والمساعدة في تأكيد الوظائف الصحيحة بعد البرمجة.

EPM570F256C5 مزايا

استهلاك الطاقة المنخفض

يوفر EPM570F256C5 تيارًا واقفًا منخفضًا للغاية (لأسفل إلى 25 µA) مما يجعله أكثر كفاءة في الطاقة من العديد من CPLDs الأخرى.هذه فائدة كبيرة في الأنظمة المدمجة التي تعمل بالبطاريات والمضمنة دائمًا حيث تكون هناك حاجة إلى الحفاظ على الطاقة.

وظائف فورية

بفضل بنيةها غير القائمة على الفلاش غير المتطايرة ، تعمل هذه CPLD على الفور دون الحاجة إلى ROM تكوين خارجي.هذا يقلل بشكل كبير من وقت بدء تشغيل النظام ، خاصة في التطبيقات الحرجة للسلامة.

ارتفاع عدد الإدخال/الإخراج

مع ما يصل إلى 160 دبابيس I/O قابلة للبرمجة ، يوفر EPM570F256C5 خيارات تواصل أكثر من العديد من الأجهزة الأخرى في فئتها ، مما يدعم احتياجات الاتصال المعقدة دون الحاجة إلى مكونات إضافية.

أداء عالي السرعة

يوفر تنفيذًا للمنطق السريع مع ترددات التشغيل التي تصل إلى 304 ميجاهرتز وتأخير انتشار نموذجي يبلغ حوالي 5.4 ns ، يتفوق على CPLDs المماثلة في التطبيقات الحساسة للوقت مثل الاتصالات والتحكم في الإشارة.

قابلية البرمجة في النظام (ISP)

يمكن برمجة الجهاز أو إعادة برمجته مباشرة على لوحة الدوائر باستخدام JTAG ، مما يتيح التطوير السريع ، والتحديثات عن بُعد ، وصيانة الحقل دون إزالة الجهاز.

ذاكرة فلاش المستخدم (UFM)

يتضمن EPM570F256C5 8 كيلو بايت من الذاكرة غير المتطايرة المدمجة للبيانات المعرفة من قبل المستخدم ، مثل إعدادات المعايرة أو مفاتيح التشفير ، مما يوفر مرونة في التصميم والاحتفاظ بالبيانات أكثر من العديد من CPLDs الأخرى.

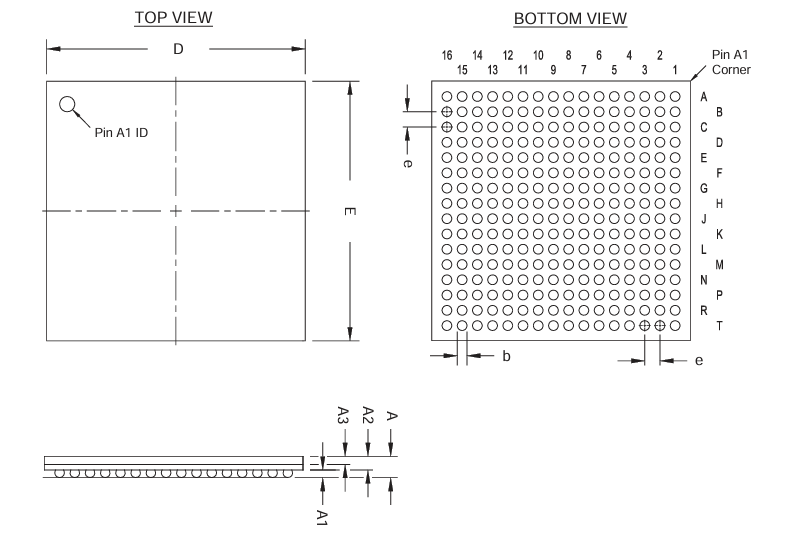

EPM570F256C5 أبعاد التغليف

أبعاد الحزمة

	ملليمتر
	دقيقة.	نوم.	الأعلى.
أ	-	-	2.20
A1	0.30	-	-
A2	-	-	1.80
A3	0.70 المرجع
د	17.00 بكالوريوس
ه	17.00 بكالوريوس
ب	0.50	0.60	0.70
ه	1.00 بكالوريوس

حزمة الخطوط العريضة

EPM570F256C5 الشركة المصنعة

يتم تصنيع EPM570F256C5 شركة إنتل ، واحدة من شركات أشباه الموصلات الرائدة في العالم.بعد استحواذ Intel على Altera في عام 2015 ، تم إنتاج EPM570F256C5 في الأصل جزءًا من عائلة Max® II CPLD من Altera ودعمها وتوزيعها تحت علامة Intel.تواصل Intel ضمان معايير التصنيع عالية الجودة ، والتوافر على المدى الطويل ، ودعم البرامج القوي من خلال مجموعة Quartus® Prime Design.من خلال البنية التحتية العالمية الواسعة لشركة Intel والالتزام بالابتكار المنطقي القابل للبرمجة ، يستفيد EPM570F256C5 من الموارد الفنية المستمرة ، وسلاسل التوريد الموثوقة ، والتكامل في تصميمات النظام الرقمي الحديث عبر التطبيقات الصناعية والاتصالات والتضمين.

خاتمة

يعد EPM570F256C5 خيارًا ذكيًا للأشخاص الذين يقومون ببناء منتجات إلكترونية تحتاج إلى البدء بسرعة وتوفير الطاقة والعمل بسلاسة.لا تفقد إعداداتها عند إيقاف تشغيلها ، ويمكنك إعادة برمجتها مباشرة على لوحة الدوائر باستخدام JTAG.بدعم من العديد من مستويات الجهد والذاكرة الإضافية في الداخل ، فهو مفيد في الكثير من المناطق مثل الذكاء الاصطناعي والأنظمة السحابية والتحكم في المصنع والأجهزة الطبية.بدعم من أدوات الجودة والتصميم الموثوق بها من Intel ، تساعد هذه الشريحة على جعل المشاريع أسهل وأكثر موثوقية.إذا كنت تخطط لمنتج جديد ، فقد أصبح الآن وقتًا رائعًا لتقديم طلب كبير لـ EPM570F256C5 ، لذا فستجعله دائمًا جاهزًا عند الحاجة.
