EPM7064STC100-7 CPLD: الميزات والتطبيقات ودليل البرمجة في النظام

تعد EPM7064STC100-7 شريحة قوية من سلسلة Intel's Max® 7000 ، المصممة للتعامل مع المهام المعقدة في الأجهزة الإلكترونية.يناقش هذا الدليل الميزات الرئيسية واستخدامات EPM7064STC100-7 ، مع التركيز على قدرتها على إعادة برمجتها بسهولة ، وتشغيلها السريع ، وتصميمها المرن.مثالية للعديد من التقنيات المختلفة ، من الأدوات الصغيرة إلى الآلات الصناعية الكبيرة ، هذه الشريحة هي قطعة رئيسية لبناء الدوائر الرقمية المتقدمة.

كتالوج

EPM7064STC100-7 الوصف

ال EPM7064STC100-7 هو جهاز منطقي قابل للبرمجة معقد (CPLD) من سلسلة MAX® 7000S من Intel.لديها 64 macrocells و 1250 بوابة ، والتي تساعد في بناء دوائر رقمية معقدة.تعمل هذه الشريحة بسرعة قصوى قدرها 166.7 ميجاهرتز ، مع تأخير إشارة قدرها 7.5 نانو ثانية (NS).يحتوي على 68 دبابيس إدخال/إخراج (I/O) التي تعمل مع منطق 3.3V و 5V ، مما يجعل من السهل استخدامه في دوائر مختلفة.الميزة الرئيسية هي قابلية برمجة نظامها 5.0V (ISP) من خلال واجهة JTAG (IEEE 1149.1).هذا يعني أنه يمكنك إعادة برمجة ذلك دون إزالته من الدائرة ، مما يجعل الاختبار والتحديثات أسهل.يأتي في حزمة مسطحة رباعية رقيقة من 100 دبوس (TQFP) ، وهي حزمة مضغوطة ومجهول السطح.يتم استخدام هذا CPLD في الأنظمة المدمجة ، ومعالجة الإشارات الرقمية ، وأجهزة الاتصالات ، والأتمتة الصناعية.

نحن نقدم مكونات عالية الجودة وخدمات مخصصة ، لذلك من الأفضل تقديم طلبك بالجملة معنا لحلول CPLD الموثوقة.

EPM7064STC100-7 ميزات

• منطق عالي الكثافة: تم تصميم EPM7064STC100-7 مع 64 Macrocells و 1250 بوابة قابلة للاستخدام ، مما يجعلها مناسبة للغاية لتنفيذ وظائف المنطق المعقدة في الدوائر الرقمية.تتيح هذه البنية عالية الكثافة إنشاء تصميمات منطقية معقدة مع الحفاظ على الكفاءة في عمليات المنطق القابلة للبرمجة.يضمن بنية Macrocell المحسومة بشكل جيد الاستخدام الفعال للموارد المتاحة ، ودعم تطبيقات المنطق المتجمعية والتسلسل المتقدمة.

• الأداء السريع: تم تصميم EPM7064STC100-7 للمعالجة عالية السرعة ، ويعمل بتردد داخلي أقصى قدره 166.7 ميغاهيرتز ، مما يسمح بتنفيذ وظائف المنطق السريعة.تأخير انتشارها من 7.5 نانو ثانية يضمن الحد الأدنى من الكمون.تعمل إمكانية التبديل السريعة هذه على تعزيز قدرة الجهاز على التعامل مع مهام المعالجة عالية السرعة وتكييف الإشارة والتحكم بكفاءة ، مما يجعله خيارًا موثوقًا للأنظمة الرقمية المتطلب.

• متعدد الاستخدامات I/O: مع 68 دبابيس إدخال/إخراج قابلة للبرمجة ، يوفر EPM7064STC100-7 مرونة استثنائية للتكامل في تصميمات الدوائر المختلفة.بدعم كل من مستويات منطق 3.3V و 5V ، فإنه يسمح بالتوافق السلس مع فولتية النظام المختلفة ، مما يلغي الحاجة إلى محفزات مستوى الجهد الإضافية.هذه القدرة على التكيف تجعلها مناسبة تمامًا للتطبيقات في بيئات الجهد المختلط ، مما يضمن تطبيقًا واسعًا عبر الأنظمة المضمنة ، والضوابط الصناعية ، وشبكات الاتصالات.

• قابلية البرمجة في النظام (ISP): واحدة من مزايا EPM7064STC100-7 هي قابلية برمجة نظامها 5.0V (ISP) ، التي تسهل من خلال IEEE Std.1149.1 واجهة JTAG.تتيح هذه الميزة إعادة برمجة وتعديل وظائف المنطق دون إزالة الجهاز أو إزالة الجهاز جسديًا ، وتبسيط الصيانة ، وتصحيح الأخطاء ، والتطوير التكراري.تقلل إمكانية تعطل ISP وتعزز مرونة تحديثات البرامج الثابتة ، مما يجعلها لا تقدر بثمن للتصميمات الرقمية الديناميكية والقابلة لإعادة التكوين.

EPM7064STC100-7 CAD نماذج

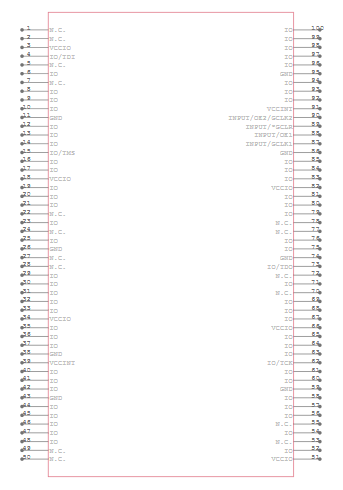

EPM7064STC100-7 رمز

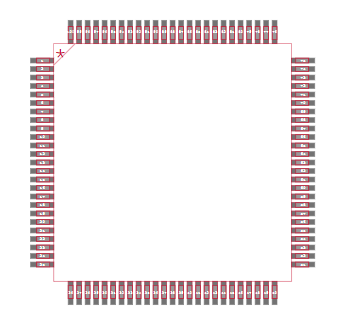

EPM7064STC100-7 بصمة

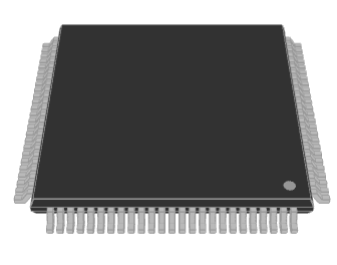

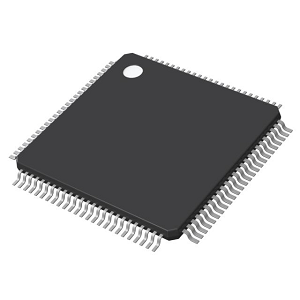

EPM7064STC100-7 3D نموذج

EPM7064STC100-7 مخطط كتلة

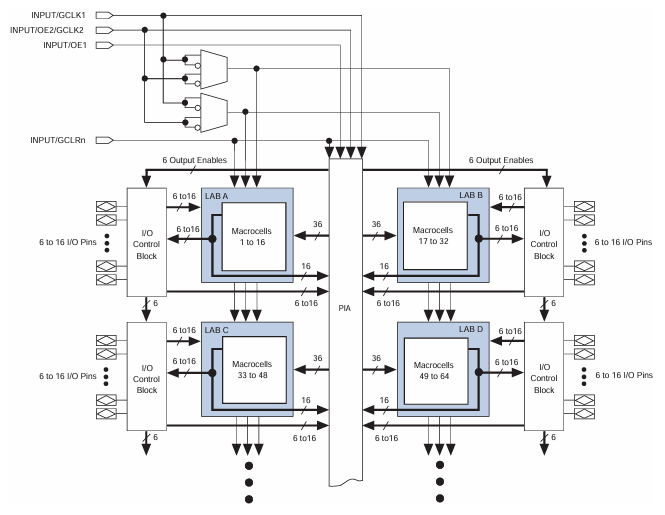

ال EPM7064STC100-7 مخطط كتلة يوضح كيف يتم توصيل العناصر المنطقية للرقاقة والتحكم فيها.يحتوي على أربع كتل مصفوفة منطقية (LABS) ، المسمى A و B و C و D ، تحتوي كل منها على 16 Macrocells.تؤدي هذه macrocells وظائف المنطق ، وتتواصل من خلال مجموعة ربط قابلة للبرمجة (PIA) ، والتي تتيح توجيهًا مرنًا للإشارات.يرتبط كل مختبر بكتلة تحكم I/O ، معالجة ما يصل إلى 16 دبابيس إدخال/إخراج لكل مختبر.يوضح الرسم البياني أيضًا إشارات التحكم العالمية (GCLK1 و GCLK2 و OE1 و GCLRN) التي تساعد في إدارة وظائف التجميل وإعادة ضبط الشريحة.تقوم بعض البوابات المنطقية بمعالجة هذه الإشارات قبل أن تصل إلى أجزاء مختلفة من النظام.يتيح تصميم EPM7064STC100-7 استخدامه في مختلف التطبيقات المنطقية القابلة للبرمجة ، مثل آلات الحالة ، فك تشفير العناوين ، والدوائر الرقمية المخصصة الأخرى.يضمن ترابطه المرن تدفق إشارة فعال وتشغيل موثوق به.

EPM7064STC100-7 المواصفات

يكتب	المعلمة
الشركة المصنعة	Altera/Intel
مسلسل	Max® 7000s
التغليف	صينية
حالة الجزء	عفا عليها الزمن
نوع قابل للبرمجة	في النظام قابل للبرمجة
تأخير وقت TPD (1) كحد أقصى	7.5 ns
إمداد الجهد - داخلي	4.75V ~ 5.25V
عدد العناصر/الكتل المنطقية	4
عدد macrocells	64
عدد البوابات	1250
عدد i/o	68
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية (TA)
نوع التثبيت	جبل السطح
حزمة / حالة	100 TQFP
حزمة جهاز المورد	100-TQFP (14x14)
رقم المنتج الأساسي	EPM7064

EPM7064STC100-7 تسلسل برمجة النظام (ISP)

يتبع EPM7064STC100-7 ، وهو جزء من عائلة MAX 7000S CPLD ، تسلسل برمجة من ست مراحل (ISP) لضمان التكوين الصحيح.تمكنك هذه العملية من برمجة الجهاز دون إزالته من لوحة الدوائر.تتضمن عملية مزود خدمة الإنترنت تحويل التعليمات والعناوين والبيانات من خلال دبوس TDI (بيانات الاختبار في) مع استرداد الاستجابات عبر دبوس TDO (اختبار بيانات OUT).

المرحلة الأولى ، أدخل ISP، يضمن انتقال دبابيس الإدخال/الإخراج بسلاسة من وضع المستخدم إلى وضع ISP ويتطلب حوالي 1 مللي ثانية.يتبع ذلك تحقق معرف، حيث تتم قراءة معرف السيليكون للجهاز لتأكيد الهدف الصحيح.بعد ذلك ، المسح بالجملة تحولات المرحلة في تعليمات تمحو وتطبيق نبض 100 مللي ثانية ، مما يفسد جميع البيانات الموجودة في خلايا EEPROM.ال برنامج تتبع المرحلة ، حيث يتم تحويل العناوين والبيانات بالتتابع إلى الجهاز ، وتطبيق نبضات البرمجة لتكوين خلايا EEPROM.يجب برمجة كل عنوان بشكل فردي ، مما يجعل هذه الخطوة تستغرق وقتًا طويلاً اعتمادًا على عدد خلايا EEPROM في الجهاز.

بمجرد اكتمال البرمجة ، يؤكد تضمن المرحلة تخزين البيانات بشكل صحيح.هنا ، يتم تطبيق نبضات قراءة على خلايا EEPROM ، وتتم مقارنة البيانات التي تم استردادها بالقيم المتوقعة.إذا تم العثور على تباينات ، فقد تكون إعادة البرمجة ضرورية.وأخيرا ، و خروج ISP تضمن المرحلة انتقال دبابيس I/O إلى وضع المستخدم ، ويتطلب 1 مللي ثانية أخرى.يتأثر إجمالي وقت البرمجة أو التحقق من عاملين رئيسيين: وقت النبض ، المطلوب لمحو EEPROM ، والبرمجة ، وقراءة العمليات ، ووقت التحويل ، والذي يعتمد على تردد TCK (ساعة الاختبار) وعدد الدورات اللازمة لنقل التعليمات والعناوين والبيانات.نظرًا لأن الأجهزة المختلفة التي تمكني من ISP لها أعداد متفاوتة من خلايا EEPROM ، فإن كل من الأوقات الثابتة والمتغيرة إجمالي فريدة من نوعها لكل جهاز.يمكن حساب إجمالي وقت ISP كدالة لتردد TCK ، وعدد الأجهزة المستهدفة ، وبنية EEPROM.

تطبيقات EPM7064STC100-7

أنظمة مضمنة

يستخدم EPM7064STC100-7 على نطاق واسع في تطبيقات النظام المدمجة ، حيث يعمل كحل منطقي قابل للبرمجة مرن للتحكم في مختلف الأجهزة الطرفية ، وإشارات المعالجة ، وتنفيذ البروتوكولات المخصصة.تتيح قدرتها على التفاعل مع متحكمها ومستشعرات تحسين أداء النظام مع الحفاظ على بصمة مضغوطة.من خلال تشغيله عالي السرعة واستهلاك الطاقة المنخفضة ، يعد اختيارًا ممتازًا للتطبيقات المدمجة التي تتطلب الموثوقية والكفاءة.

معالجة الإشارات الرقمية (DSP)

في معالجة الإشارات الرقمية ، يلعب EPM7064STC100-7 دورًا في تنفيذ المرشحات وتعديل الإشارة والوظائف الرياضية المختلفة.إن سرعات التبديل السريع وتأخير الانتشار المنخفض تجعلها مناسبة للتعامل مع مهام معالجة البيانات عالية التردد ، مما يضمن الحد الأدنى من الكمون في تحويل الإشارة والتلاعب.يستخدم عادة في معالجة الصوت ، والاتصالات ، وأنظمة الرادار.

اتصالات البيانات

يتم استخدام EPM7064STC100-7 على نطاق واسع في أنظمة الاتصالات والبيانات بسبب قدرتها على التعامل مع العمليات المكثفة للمنطق مثل توجيه البيانات والتخزين المؤقت وتصحيح الخطأ.تتيح إمكانيات الإدخال/الإخراج القابلة للبرمجة للتكيف مع بروتوكولات الاتصال المختلفة ، مما يجعلها مكونًا قيماً في مفاتيح Ethernet ، وأجهزة التوجيه ، والبنية التحتية للاتصالات.يتيح دعمها لبرمجة النظام (ISP) أيضًا تحديثات الحقل ، مما يؤدي إلى تحسين القدرة على التكيف في بيئات الشبكات الديناميكية.

الأتمتة الصناعية

تتطلب التطبيقات الصناعية موثوقية عالية ، ومتانة ، وانخفاض استهلاك الطاقة ، مما يجعل EPM7064STC100-7 خيارًا مفضلاً لوحدات التحكم المنطقية القابلة للبرمجة (PLCs) ، وأنظمة التحكم في المحركات ، ومعدات الاختبار الآلية.من خلال قابلية برنامجها المستندة إلى JTAG ، فإنه يوفر القدرة على تحسين عمليات الأتمتة دون الحاجة إلى إزالة مادية أو إعادة تصميم.كما أن تعدد استخداماتها في توافق الجهد يجعلها مناسبة للتفاعل مع مجموعة واسعة من المستشعرات والمشغلات المستخدمة في الإعدادات الصناعية.

EPM7064STC100-7 أجزاء مماثلة

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 مزايا

قابلية البرمجة في النظام (ISP)

واحدة من أكبر مزايا EPM7064STC100-7 هي قدرتها على إعادة برمجتها بينما لا تزال مثبتة في النظام.هذا يلغي الحاجة إلى إزالة الرقاقة للحصول على التحديثات ، وتقليل وقت الصيانة وتحسين الكفاءة.يمكنك تنفيذ تعديلات التصميم دون مقاطعة الإنتاج ، مما يجعله حلاً فعالًا من حيث التكلفة للمشاريع طويلة الأجل.

أداء عالي السرعة

يدعم الجهاز تردد تشغيل داخلي مرتفع يصل إلى 166.7 ميجاهرتز ، مما يتيح معالجة البيانات السريعة وأوقات الاستجابة.هذا يجعلها مثالية للتطبيقات التي تتطلب معالجة الإشارات ، والتحكم المنطقي ، والتواصل عالي السرعة ، مما يضمن تشغيل نظام أكثر سلاسة وأكثر موثوقية.

دعم I/O متعدد الاستخدامات

مع ما يصل إلى 68 دبابيس الإدخال/الإخراج القابلة للتكوين وتوافق مع مستويات الجهد المتعددة (3.3V ، 5V ، وخيارات متسامح ل 2.5 فولت ، 3.3 فولت ، و 5 فولت) ، يوفر EPM7064STC100-7 مرونة في تصميم النظام.يسمح بتكامل سلس في مختلف الدوائر ويدعم بيئات الجهد المختلط ، مما يقلل من مشكلات التوافق مع المكونات الأخرى.

عملية موثوقة عبر البيئات

تم تصميم EPM7064STC100-7 في نطاق درجة حرارة من 0 درجة مئوية إلى 70 درجة مئوية.هذه الموثوقية تجعلها خيارًا مفضلاً للتطبيقات التي يلزم فيها الاستقرار البيئي ، مثل الأتمتة الصناعية ، والاتصالات ، وأنظمة التحكم المدمجة.

EPM7064STC100-7 الرسم التخطيطي للبث

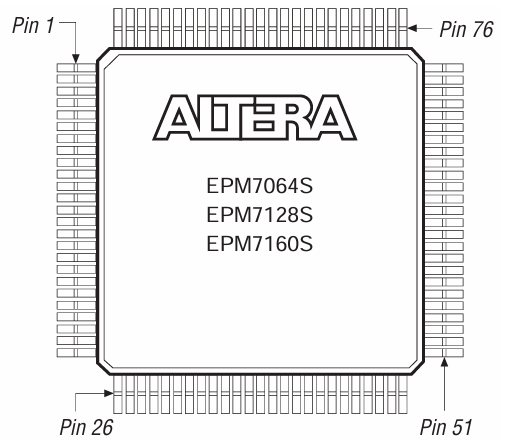

يعد EPM7064STC100-7 عبارة عن جهاز منطقي قابل للبرمجة معقد) من سلسلة MAX 7000S من Altera ، ويضم في حزمة مسطحة رقيقة من 100 دن (TQFP-100).تم تصميم نوع الحزمة هذا لتطبيقات الجثث السطحية ، مما يوفر توازنًا بين كثافة دبوس عالية وحجم مضغوط.ال رسم بياني يتبع مخطط ترقيم عكس اتجاه عقارب الساعة ، مع وجود دبوس 1 في الزاوية العلوية اليسرى من الحزمة.تتحرك عكس اتجاه عقارب الساعة ، وتشغل أول 25 دبوسًا على الجانب الأيسر ، يتم وضع دبابيس من 26 إلى 50 على طول الحافة السفلية ، وتستمر دبابيس من 51 إلى 75 على طول الجانب الأيمن ، ويتم توزيع دبابيس من 76 إلى 100 على طول الحافة العلوية.ال حزمة TQFP-100 ميزات رقيقة يؤدي إلى الخارج من جميع الجوانب الأربعة من الجسم المسطح مربع.يعزز هذا التصميم توافق الجثث السطحية مع الحفاظ على تباعد دبوس مناسب لسهولة اللحام والتجميع.عادةً ما تكون الملعب الرصاص (المسافة بين المسامير المجاورة) 0.5 مم ، مما يؤدي إلى تحسين سلامة الإشارة مع تقليل البصمة الإجمالية.

EPM7064STC100-7 الشركة المصنعة

EPM7064STC100-7 هو CPLD (جهاز منطقي قابل للبرمجة معقد) تم تطويره في الأصل بواسطة Altera ، وهي شركة أشباه الموصلات المعروفة بحلولها المنطقية القابلة للبرمجة.في عام 2015 ، إنتل تم الحصول على Altera المكتسبة ، ودمج خطوط إنتاج FPGA و CPLD في مجموعة حلول Intel القابلة للبرمجة (PSG).منذ ذلك الحين ، تم وصف EPM7064STC100-7 بموجب Intel ، على الرغم من أنه تم تمييزه على أنه قديم.حافظت Intel ، بصفتها الشركة المصنعة ، على الدعم القديم لـ MAX® 7000S Series CPLDS ، بما في ذلك هذا النموذج ، مع تحويل تركيزه تدريجياً نحو FPGA الحديثة وتقنيات المنطق القابلة للبرمجة.

خاتمة

يجمع EPM7064STC100-7 وظائف معقدة وأداء سريع وتحديثات سهلة في شريحة واحدة ، مما يثبت قيمته في الإعدادات الرقمية الصعبة.لقد أظهر هذا الدليل كيف يعمل ، وما الذي يستخدمه ، وكيف يناسب الأنظمة الإلكترونية المختلفة.يساعد في جعل الأجهزة تعمل بسلاسة وكفاءة ، مما يثبت أنها لا تزال مفيدة للغاية للعديد من التطبيقات.يوفر هذا الدليل عرضًا واضحًا لكيفية أن يساعد EPM7064STC100-7 في تحسين التصميمات الإلكترونية وعمليات النظام بشكل فعال.
