EPM7128ATC100-10 نظرة عامة على رقاقة المنطق القابلة للبرمجة

غالبًا ما يعني العمل مع الأنظمة الرقمية أنك بحاجة إلى منطق مرن يمكنه التكيف مع مسارات الإشارات المختلفة ومهام التحكم.يمنحك EPM7128ATC100-10 حلاً منطقيًا قابلاً للبرمجة يمكن تهيئته لإدارة التوقيت والتوجيه والتحكم المنطقي داخل الأنظمة الإلكترونية.مع 128 خلية كبيرة وآلاف من البوابات المنطقية القابلة للاستخدام، يمكنك إنشاء وظائف منطقية مخصصة داخل جهاز صغير الحجم.تتناسب حزمة التثبيت على السطح بسهولة مع لوحات الدوائر الحديثة، بينما يساعدك التوقيت المستقر واتصالات الإدخال والإخراج المرنة على التعامل مع العديد من أنواع مهام التحكم الرقمي في الأنظمة المدمجة.

كتالوج

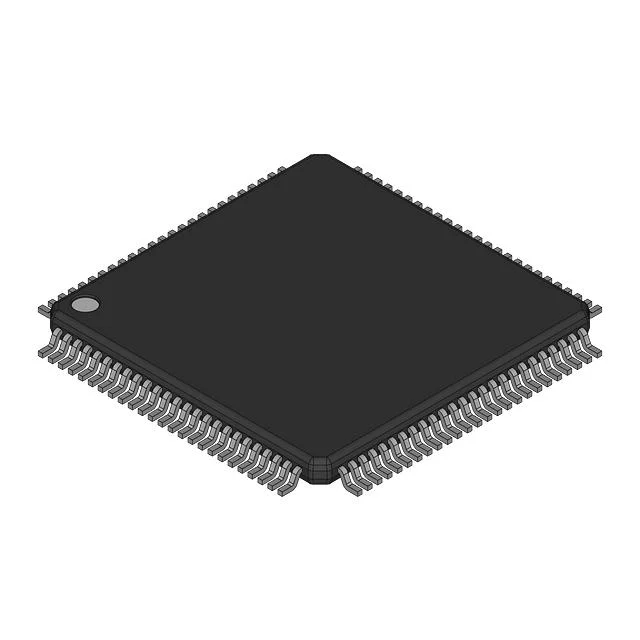

نظرة عامة على EPM7128ATC100-10

EPM7128ATC100-10 هو جهاز منطقي قابل للبرمجة مصمم لتنفيذ وظائف التحكم الرقمي القابلة للتكوين في الأنظمة الإلكترونية المدمجة.يحتوي الجهاز على 128 خلية كبيرة وحوالي 2500 بوابة منطقية تسمح للمصممين بإنشاء دوائر منطقية مخصصة مثل منطق التحكم وإدارة الواجهة وأجهزة الحالة.ينظم هيكلها منطقًا قابلاً للبرمجة ضمن كتل مصفوفة منطقية متعددة متصلة عبر شبكة توجيه داخلية توزع الإشارات عبر الجهاز.يعمل من نطاق إمداد يتراوح من 3 فولت إلى 3.6 فولت ويدعم تأخير الانتشار حتى 10 نانوثانية، وهو يتيح توقيتًا منطقيًا يمكن التنبؤ به.تدعم حزمة TQFP ذات 100 سنًا التركيب المدمج على السطح في تصميمات الدوائر ذات المساحة المحدودة.

هل تبحث عن EPM7128ATC100-10؟اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.

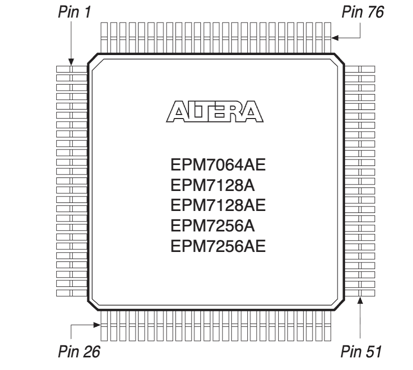

تكوين دبوس EPM7128ATC100-10

يقدم تصميم الحزمة المربعة جهازًا رباعيًا مسطحًا به أسلاك معدنية تمتد من الجوانب الأربعة للجسم.يتم ترتيب أرقام الدبوس بشكل تسلسلي حول المحيط، بدءًا من الدبوس 1 في الزاوية اليسرى العليا ويستمر على طول كل جانب بالترتيب حتى تظهر المسامير النهائية على الحواف المتبقية.تحدد مؤشرات الزاوية نقاط التوجيه الرئيسية المستخدمة لوضع الجهاز الصحيح على لوحة الدوائر المطبوعة.تحتوي المنطقة المركزية على علامات تعريف الجهاز المرتبطة بعائلة المنطق القابلة للبرمجة MAX 7000A.يدعم التباعد بين الرصاص والترتيب المتماثل التثبيت على السطح ويسمح لكل دبوس خارجي بالاتصال بتوجيه الإشارة على اللوحة.

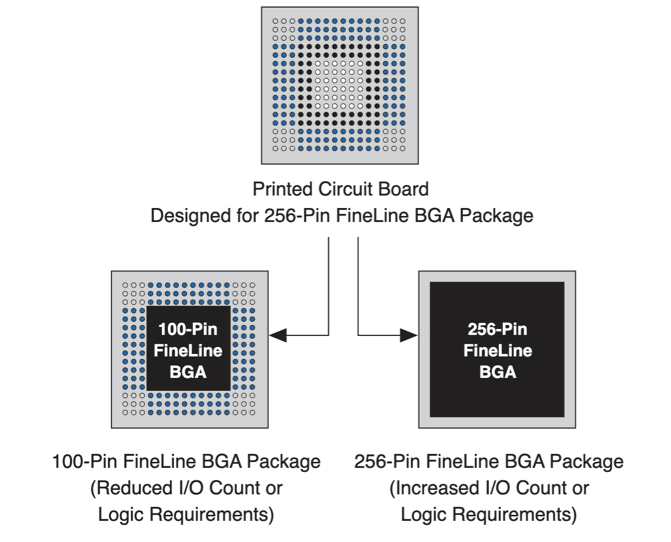

مثال على دبوس EPM7128ATC100-10

يوضح ترتيب الدبوس تخطيطًا مشتركًا للوحة دوائر مطبوعة يدعم أحجام حزم FineLine BGA المتعددة.يتم عرض تصميم اللوحة المركزية الذي تم إعداده في الأصل لبصمة FineLine BGA ذات 256 سنًا مع شبكة كثيفة من مواقع كرة اللحام.يسمح التخطيط بوضع جهاز FineLine BGA أصغر حجمًا ذو 100 سنًا داخل نفس حقل الدبوس مع الحفاظ على اتصالات التوجيه المتوافقة.تظل مواضع الكرة الخارجية غير مستخدمة عند تثبيت الحزمة الأصغر، بينما يتم استخدام الشبكة الكاملة للجهاز الأكبر.يمكّن هذا الترتيب تصميم لوحة واحدة من دعم الأجهزة ذات أعداد مختلفة من مخرجات الإدخال أو المتطلبات المنطقية دون تغيير تخطيط PCB.

ملامح EPM7128ATC100-10

العمارة المنطقية القابلة للبرمجة

يستخدم الجهاز بنية منطقية قابلة للبرمجة تعتمد على الخلايا الكبيرة والتي تسمح بتكوين الدوائر الرقمية بعد التصنيع.يمكن لكل خلية كبيرة تنفيذ المنطق التوافقي أو وظائف المنطق المسجلة، مما يمنح المصممين المرونة عند بناء مسارات التحكم ومنطق توجيه الإشارة ودوائر التوقيت.تسمح هذه البنية بدمج العديد من الوظائف المنطقية المنفصلة في جهاز واحد مع الحفاظ على السلوك المنطقي المتوقع.

كتل صفيف المنطق المنظم

يتم تنظيم الموارد المنطقية الداخلية في كتل مصفوفة منطقية تجمع الخلايا الكبيرة وتشارك موارد التوجيه.يعمل هذا الترتيب على تبسيط توزيع الإشارة الداخلية ويساعد في الحفاظ على التشغيل المنطقي المستقر عبر الجهاز.يمكن توجيه الإشارات بين الكتل من خلال شبكة ربط داخلية تدعم ترتيبات المنطق الرقمي المعقدة.

اتصال واسع المدخلات والمخرجات

يسمح ما يصل إلى أربعة وثمانين دبوسًا للإدخال والإخراج للجهاز بالاتصال مباشرة بإشارات رقمية متعددة في نظام مضمن.يمكن تكوين هذه المسامير للإدخال أو الإخراج أو التشغيل ثنائي الاتجاه اعتمادًا على متطلبات التصميم.تسمح هذه المرونة للجهاز بإدارة الاتصال بين المعالجات وأجهزة الذاكرة والدوائر المنطقية الطرفية.

استجابة منطقية سريعة

يدعم الجهاز تأخير النشر لمدة تصل إلى عشرة نانو ثانية، مما يتيح سلوك المنطق الرقمي سريع الاستجابة.يدعم أداء التوقيت هذا وظائف التحكم التي تتطلب تبديل إشارة ثابتًا ومزامنة موثوقة مع المكونات الرقمية الأخرى في النظام.

المنطق القابل للبرمجة كهربائيا

يتم تخزين التكوين باستخدام تقنية قابلة للبرمجة قابلة للمسح كهربائيًا والتي تسمح بتحديث منطق الجهاز عندما تتغير متطلبات النظام.يمكن للمصممين تعديل المنطق الرقمي أثناء التطوير أو صيانة النظام دون استبدال مكون الأجهزة.

عملية الجهد المنخفض

يتيح التشغيل ضمن نطاق إمداد يتراوح من ثلاثة فولت إلى ثلاثة فاصل ستة فولت للجهاز التكامل مع العديد من الأنظمة الرقمية الحديثة.يدعم نطاق الجهد هذا مستويات منطقية مستقرة مع الحفاظ على التوافق مع معايير الواجهة الرقمية الشائعة.

حزمة تثبيت سطحية مدمجة

يتم توفير الجهاز في حزمة مسطحة رباعية رفيعة مكونة من مائة دبوس مصممة للتجميع على السطح.تساعد مساحة العبوة المدمجة على الحفاظ على مساحة اللوحة وتدعم عمليات التصنيع الآلية المستخدمة في الإنتاج الإلكتروني الحديث.

إمكانية التحكم الرقمي المتكامل

إن الجمع بين المنطق القابل للبرمجة والتوجيه المرن واتصالات الإدخال والإخراج القابلة للتكوين يسمح للجهاز بأداء مهام التحكم الرقمي المختلفة.يمكن أن يحل محل دوائر منطقية منفصلة متعددة مع الحفاظ على سلوك الإشارة المستقر عبر التصميمات الإلكترونية المدمجة.

EPM7128ATC100-10 المواصفات الفنية

سمة المنتج	قيمة السمة
الشركة المصنعة	ألتيرا (إنتل)
مصدر الجهد - داخلي	3 فولت ~ 3.6 فولت
حزمة جهاز المورد	100-TQFP (14x14)
سلسلة	ماكس®7000A
نوع قابل للبرمجة	إي بي إل دي
الحزمة / القضية	100-TQFP
الحزمة	السائبة
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية (تا)
عدد الخلايا الكبيرة	128
عدد العناصر/الكتل المنطقية	8
عدد الإدخال/الإخراج	84
عدد البوابات	2500
نوع التركيب	جبل السطح
وقت التأخير tpd(1) ماكس	10 نانو ثانية
رقم المنتج الأساسي	EPM7128
حالة بنفايات	RoHS غير متوافق
مستوى حساسية الرطوبة (MSL)	3 (168 ساعة)
الوصول إلى الحالة	الوصول إلى غير متأثر
ECCN	إير99
هتسسوس	8542.39.0001

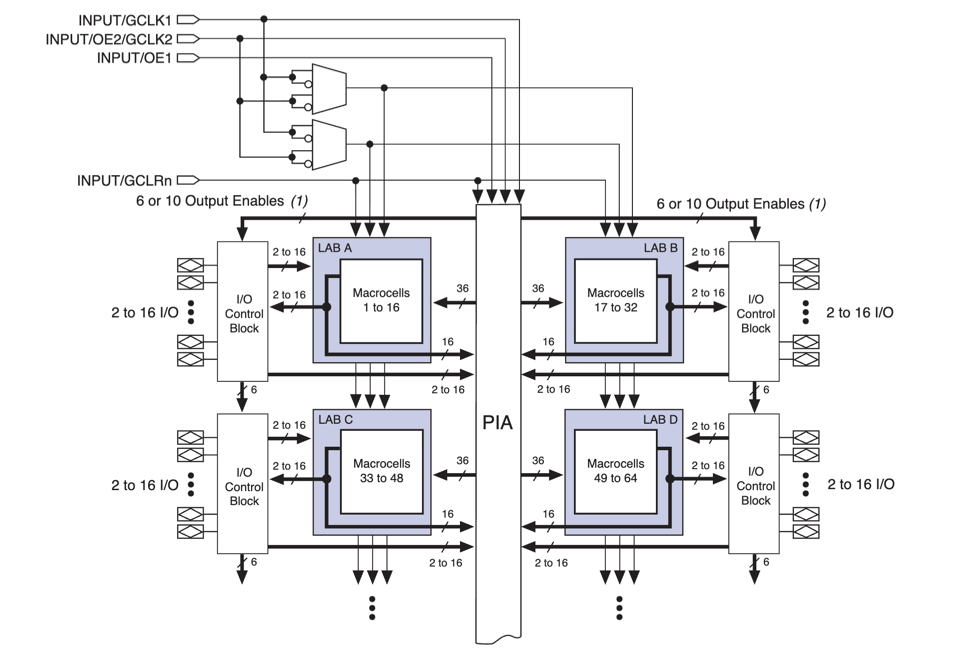

مخطط كتلة الجهاز EPM7128ATC100-10

يوضح الرسم التخطيطي البنية المنطقية الداخلية التي تستخدمها أجهزة MAX 7000A CPLD مثل EPM7128ATC100-10.يتم تنظيم البنية حول كتل مصفوفة منطقية متعددة تسمى LAB A وLAB B وLAB C وLAB D، وتحتوي كل منها على مجموعات من الخلايا الكبيرة التي تنفذ وظائف منطقية قابلة للبرمجة.تدعم هذه الخلايا الكبيرة المنطق التوافقي والعمليات المنطقية المسجلة داخل الجهاز.يتم توصيل كتل المصفوفة المنطقية من خلال مصفوفة ربط مركزية قابلة للبرمجة والتي تقوم بتوجيه الإشارات بين الأقسام المنطقية.تتصل كل كتلة مصفوفة منطقية بكتلة تحكم الإدخال والإخراج التي تدير منافذ إدخال وإخراج الجهاز.تدخل إشارات التحكم العالمية، بما في ذلك مدخلات الساعة، وإشارات تمكين الإخراج، والمدخلات العالمية الواضحة من أعلى البنية وتوزع إشارات التحكم عبر البنية المنطقية الداخلية لتنسيق تشغيل الجهاز.

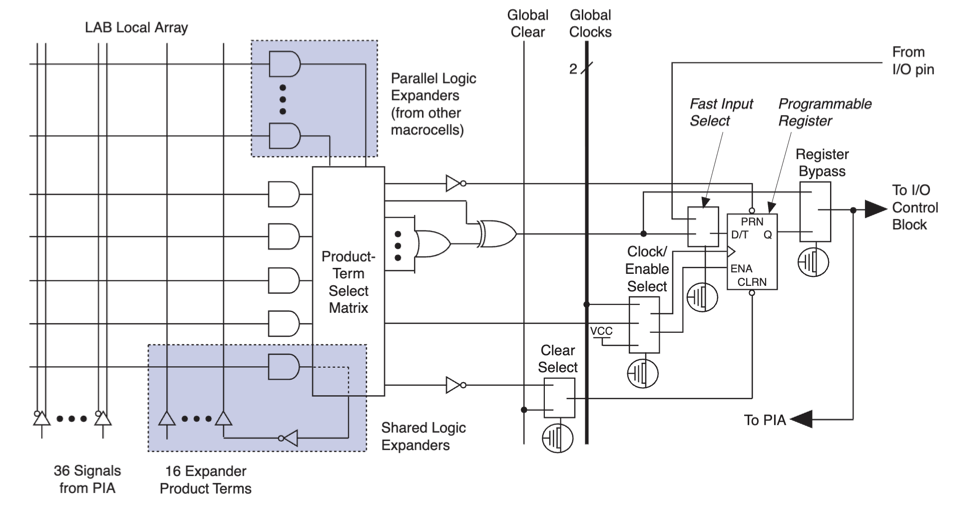

ماكروسيل من EPM7128ATC100-10

تدخل الإشارات المنطقية إلى الخلية الكبيرة من مصفوفة التوصيل البيني القابلة للبرمجة من خلال ستة وثلاثين خط توجيه متصل بمصفوفة LAB المحلية.تجمع مصفوفة تحديد مصطلح المنتج هذه الإشارات مع ما يصل إلى ستة عشر مصطلحًا موسعًا للمنتج لإنشاء وظائف منطقية قابلة للبرمجة.تسمح موسعات المنطق المتوازية بمصطلحات إضافية من الخلايا الكبيرة المجاورة، بينما تقوم موسعات المنطق المشتركة بتوزيع مصطلحات المنتج الإضافية عبر كتلة الصفيف المنطقي لزيادة سعة المنطق.تغذي مسارات الإخراج سجلاً قابلاً للبرمجة يعمل بساعة عالمية وخطوط تحكم واضحة، مما يسمح إما بالإخراج المجمع المسجل أو المباشر.يقبل مسار تحديد الإدخال السريع الإشارات من طرف الإدخال والإخراج الخارجي، ويسمح مسار تجاوز التسجيل للإشارة بالمرور دون تخزين مسجل.يتم توجيه إشارات الإخراج النهائية إما إلى كتلة التحكم في الإدخال والإخراج للدبابيس الخارجية أو مرة أخرى إلى صفيف التوصيل البيني القابل للبرمجة لتوجيه الإشارة الداخلية.

تطبيقات EPM7128ATC100-10

منطق التحكم في النظام المضمن

غالبًا ما تُستخدم الأجهزة المنطقية القابلة للبرمجة مثل هذا الجهاز لتنفيذ منطق التحكم المخصص داخل الأنظمة المدمجة.يمكنه تنسيق علاقات التوقيت بين المعالجات وأجهزة الاستشعار وأجهزة الاتصال مع الحفاظ على تدفق إشارة مستقر عبر النظام.

وحدات تحكم الأتمتة الصناعية

تتطلب معدات التشغيل الآلي في كثير من الأحيان منطقًا مخصصًا لإدارة أجهزة الاستشعار والمرحلات وإشارات المشغل.يمكن برمجة الجهاز للتعامل مع تسلسلات التحكم وفحوصات السلامة ومهام توجيه الإشارة المستخدمة في الآلات الآلية وأنظمة المراقبة.

منطق واجهة الاتصالات

تستخدم معدات الاتصالات منطقًا قابلاً للبرمجة لإدارة توجيه الإشارة بين المعالجات ودوائر الواجهة.يمكن للجهاز أن يدعم التبديل الرقمي، ومعالجة البروتوكول، وتكييف الإشارة التي تساعد في الحفاظ على اتصال موثوق بين مكونات النظام.

دوائر التحكم في الالكترونيات الاستهلاكية

تعتمد المنتجات الاستهلاكية الرقمية غالبًا على أجهزة منطقية مدمجة لتنسيق العمليات الداخلية.يمكن للجهاز إدارة التوقيت ومعالجة الإدخال والتحكم في الإشارات داخل المنتجات الإلكترونية مثل معدات الوسائط المتعددة والإلكترونيات المنزلية والأجهزة الطرفية.

توجيه الإشارات الرقمية وإدارة الواجهة

تتطلب الأنظمة التي تجمع بين أنظمة فرعية رقمية متعددة توجيه إشارة متحكم فيه بين المكونات.تسمح البنية المنطقية القابلة للبرمجة للمصممين بإنشاء منطق توجيه مخصص يوجه الإشارات بين الذاكرة والمعالجات والواجهات الخارجية.

تنفيذ آلة الدولة

تعتمد العديد من الأنظمة الإلكترونية على أجهزة الحالة لإدارة التسلسل التشغيلي.يمكن للجهاز تنفيذ هياكل التحكم القائمة على الحالة باستخدام مسارات منطقية قابلة للبرمجة تستجيب لشروط الإدخال وأحداث التوقيت.

استبدال المكونات المنطقية المنفصلة

يمكن في كثير من الأحيان دمج العديد من البوابات المنطقية المنفصلة ودوائر التحكم في جهاز واحد قابل للبرمجة.يقلل هذا الأسلوب من تعقيد اللوحة مع السماح بتعديل السلوك المنطقي من خلال تحديثات التكوين عندما تتغير متطلبات النظام.

مزايا وعيوب EPM7128ATC100-10

المزايا

• يسمح المنطق المرن القابل للبرمجة للمصممين بتنفيذ دوائر رقمية مخصصة

• دورة تطوير أسرع مقارنة بأجهزة المنطق الثابتة

• التكامل المدمج بين وظائف المنطق المتعددة داخل جهاز واحد

• عملية موثوقة مع تأخير انتشار منخفض نسبيا لمهام منطق التحكم

• يدعم اتصالات الإدخال والإخراج المتعددة من خلال 84 دبابيس الإدخال/الإخراج

• تسمح البنية القابلة لإعادة البرمجة بتحديث التصميم أثناء التطوير

• مناسبة لاستبدال العديد من الدوائر المتكاملة المنطقية المنفصلة في الأنظمة المدمجة

العيوب

• انخفاض الكثافة المنطقية مقارنة بأجهزة FPGA الحديثة

• محدودية الموارد الداخلية مقارنة بالعائلات المنطقية الأحدث القابلة للبرمجة

• نطاق محدود لدرجة حرارة التشغيل مقارنة بالأجهزة الصناعية

• قد يحد الإصدار غير المتوافق مع RoHS من الاستخدام في بعض التصميمات الحديثة المتوافقة مع البيئة

بدائل EPM7128ATC100-10

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
EPM7128ATC100-12F	ألتيرا	عائلة MAX 7000A CPLD تحتوي على 128 خلية كبيرة وحوالي 2500 بوابة منطقية قابلة للاستخدام.يستخدم تقنية المنطق القابلة للبرمجة القابلة للمسح كهربائيًا وحزمة TQFP ذات 100 سن مع العديد من اتصالات الإدخال/الإخراج القابلة للبرمجة.	يستخدم لمنطق التحكم الرقمي، ومنطق واجهة الناقل، ومنطق لصق النظام حيث يجب تنفيذ العديد من الوظائف الرقمية في جهاز واحد قابل للبرمجة.
EPM7128ATC100-6	ألتيرا	درجة سرعة أعلى CPLD من بنية MAX 7000A.يوفر خلايا كبيرة قابلة للبرمجة، وموارد توجيه داخلية، ودبابيس إدخال وإخراج رقمية مرنة.	مناسب للمنطق الرقمي الحساس للتوقيت وإدارة الواجهة وأنظمة التحكم المدمجة التي تتطلب استجابة منطقية أسرع.
EPM7128ATC144-10	ألتيرا	جهاز CPLD يستخدم بنية MAX 7000A مع ذاكرة تكوين غير متطايرة وحزمة أكبر تدعم المزيد من اتصالات الإدخال/الإخراج لتكامل النظام الرقمي.	شائع في لوحات التحكم الصناعية وأجهزة الاتصالات ومهام التحكم المنطقي القابلة للبرمجة حيث يجب التعامل مع الإشارات الخارجية الإضافية.

حول ألتيرا (إنتل)

ألتيرا كانت شركة أشباه موصلات معروفة بتطوير أجهزة منطقية قابلة للبرمجة تستخدم في الأنظمة الرقمية والإلكترونيات المدمجة.الشركة متخصصة في مصفوفات البوابات القابلة للبرمجة الميدانية والأجهزة المنطقية المعقدة القابلة للبرمجة والتي تسمح للمصممين بتنفيذ دوائر رقمية مخصصة ضمن مكون واحد.تم استخدام عائلات منتجاتها على نطاق واسع في معدات الاتصالات ومنصات الحوسبة وأنظمة التحكم الصناعية والإلكترونيات الاستهلاكية.في عام 2015، أصبحت الشركة جزءًا من إنتل، حيث يستمر تطوير تقنياتها المنطقية القابلة للبرمجة ودمجها في مراكز البيانات والشبكات ومنصات الحوسبة المدمجة.

الاستنتاج

EPM7128ATC100-10 هو جهاز منطقي قابل للبرمجة مصمم للتعامل مع مهام التحكم الرقمي القابلة للتكوين في الأنظمة الإلكترونية.فهو يجمع بين 128 خلية كبيرة وبنية توجيه داخلية تسمح لك ببناء وظائف منطقية مخصصة داخل شريحة واحدة مدمجة.ينظم الجهاز موارده المنطقية من خلال كتل مصفوفة منطقية تتصل عبر شبكة توجيه قابلة للبرمجة.يدعم تكوين الدبوس وحزمة TQFP المدمجة تصميمات التركيب السطحي المستخدمة في لوحات الدوائر الحديثة.يمكنك استخدام هذا الجهاز لإدارة توجيه الإشارة والتسلسل المنطقي ووظائف التحكم عبر العديد من التطبيقات الرقمية.تساعد هذه المرونة على تبسيط تصميم الدوائر مع الحفاظ على إمكانية التنبؤ بسلوك النظام.
