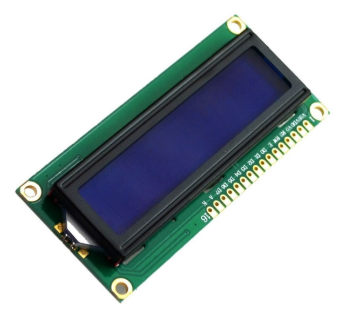

كل شيء عن LCD 16x2

شاشة الكريستال السائلة 16x2 (LCD) هي مكون متعدد الاستخدامات وبشكل أساسي في الإلكترونيات الحديثة ، ويوفر حلاً مضغوطًا ولكنه فعال لعرض البيانات النصية والرقم.يستوعب هيكله المكون من 16 عمودًا وجوفين ما يصل إلى 32 حرفًا ، مما يجعله خيارًا شائعًا في الأنظمة المدمجة ، ومشاريع DIY ، وأجهزة رقمية مختلفة.تنقلب هذه المقالة في التكنولوجيا والخصائص والتطبيقات العملية لوحدة LCD 16x2 ، مما يوفر دليلًا شاملاً لسعيك لدمج هذا العرض في مشاريعك.

كتالوج

نظرة عامة على تقنية LCD 16x2

LCD 16x2 هو وسيلة مهارة لتقديم المعلومات ، وتشمل بنية من 16 عمودًا وصفتين.يمكن أن يستوعب هذا التصميم ما يصل إلى 32 حرفًا ، حيث تم تكوين كل حرف من مصفوفة نقطة 5 × 8 بكسل ، مما يؤدي إلى 1280 بكسل.الجذور في وظائف LEDs متعددة القطاعات ، يجد مكانتها في مجموعة واسعة من الأجهزة ، ومساعي DIY ، والتطبيقات الإلكترونية.ينشأ سحرها من قدرتها على تحمل التكاليف وسهولة البرمجة والتشغيل المباشر.توفر المتغيرات داخل هذه السلسلة ، مثل 8x2 و 10x2 ، 8x1 و 16x1 ، مرونة لتناسب احتياجات تصميم معينة إلى جانب نموذج 16x2 الرئيسي.

مفصلات عمل LCD 16x2 على تفاعل معقد بين مكونات الأجهزة وتوجيهات البرامج لتقديم بيانات مرئية دقيقة.يمكنك فهم كيفية إدراج وحدة تحكم على متن الطائرة ، مثل Hitachi HD44780 ، إلى تبسيط هذه المهمة المعقدة ، وتسهيل إدارة البيانات والحفاظ على دقة العرض.يمكن أن يؤدي استخدام ممارسات الترميز الدقيقة إلى زيادة عمر الجهاز والكفاءة ، مما يعرض كيف يمكن للمهارة والمعرفة تعزيز استخدام الموارد.

المواصفات الفنية

مواصفة	تفاصيل
الجهد التشغيل	4.7V إلى 5.3V
عرض أبعاد الإطار	72 × 25 مم
تشغيل التيار	1MA (بدون الإضاءة الخلفية)
حجم ثنائي الفينيل متعدد الكلور	80L × 36W × 10H ملم
وحدة تحكم	HD47780
لون الإضاءة الخلفية	أخضر أو ​​أزرق
عدد الأعمدة	16
عدد الصفوف	2
عدد المسامير	16
إجمالي الأحرف	32
أوضاع التشغيل	4 بت و 8 بت
حجم صندوق بكسل	5 × 8 بكسل لكل حرف
حجم الخط الحرف	0.125W × 0.200H (مم)

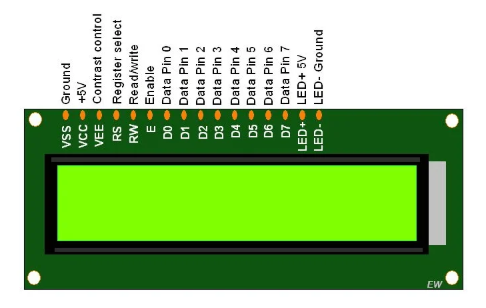

تكوين دبوس

رقم PIN	اسم الدبوس	وصف
دبوس 1	أرضي	يتصل بمحطة الأرض.
دبوس 2	+5 فولت	يوفر إمدادات +5V لشاشة LCD.
دبوس 3	ve	يختار تباين شاشة LCD.
دبوس 4	سجل حدد	يتصل بدبوس البيانات من MCU.وضع البيانات = 0 ، الأمر الوضع = 1.
دبوس 5	اقرأ واكتب	تستخدم لقراءة أو كتابة البيانات.
دبوس 6	يُمكَِن	يتيح الدبوس.يجب أن تكون عالية لأداء القراءة/الكتابة إجراء.عقدت عالية باستمرار.
دبوس 7	دبوس البيانات	يتم توصيل دبابيس البيانات (0-7) إلى متحكم نقل البيانات.يدعم وضع 4 بت.
دبوس 8	دبوس البيانات 1	دبوس نقل البيانات.
دبوس 9	دبوس البيانات 2	دبوس نقل البيانات.
دبوس 10	دبوس البيانات 3	دبوس نقل البيانات.
دبوس 11	دبوس البيانات 4	دبوس نقل البيانات.
دبوس 12	دبوس البيانات 5	دبوس نقل البيانات.
دبوس 13	دبوس البيانات 6	دبوس نقل البيانات.
دبوس 14	دبوس البيانات 7	دبوس نقل البيانات.
دبوس 15	قاد إيجابية	+ve محطة LED الإضاءة الخلفية ؛متصل بـ +5V إلى تفعيل الإضاءة الخلفية LED.
دبوس 16	أدى السلبية	-محطة LED الإضاءة الخلفية LED ؛متصل بـ GND إلى تفعيل الإضاءة الخلفية LED.

أمر وحدات LCD 16x2

رمز السداسي	وصف
1	يزيل البيانات التي تعرض على شاشة شاشة LCD.
2	تحركات العودة إلى المنزل.
4	يعدل موقع المؤشر إلى الجانب الأيسر.
6	يغير موقع المؤشر إلى الجانب الأيمن.
5	ينقل الشاشة إلى اليمين.
7	ينقل الشاشة إلى اليسار.
8	يطفئ الشاشة.سيتم تشغيل المؤشر أيضًا عن.
0A	يعمل على تشغيل المؤشر ويوقف الشاشة.
0c	يطفئ المؤشر ويحول الشاشة.
0e	تشغيل الشاشة ويومض المؤشر.
0f	تشغيل الشاشة ويومض المؤشر.
10	يغير موقع المؤشر إلى اليسار.
14	يغير موقع المؤشر إلى اليمين.
18	يغير موقع العرض إلى الجانب الأيسر.
1C	يغير موقع العرض إلى الجانب الأيمن.
80	يحول المؤشر إلى الخط الأساسي.
C0	ينقل المؤشر إلى بداية السطر التالي.
38	يقوم بتكوين LCD لخطين ومصفوفة 5 × 7.

المفاهيم الأساسية لتكنولوجيا LCD

تعمل أنظمة LCD عن طريق توجيه الضوء من خلال طبقات مرتبة بشكل منهجي ، حيث تتم محاذاة الجزيئات في الزوايا اليمنى مع بعضها البعض ، مما يسمح بمرور الضوء المستقطب.تلعب هذه الجزيئات المنظمة بدقة دورًا مهيمنًا في إدارة المعلومات حول وحدات البكسل الفردية عن طريق تسخير امتصاص الضوء ، وبالتالي تكوين صور مرئية.يتحول اتجاه هذه الجزيئات استجابة لزوايا الضوء ، مما يسهل انطباعات بصرية مميزة لك.تضمن هذه الطريقة الاحتفاظ بالبيانات على الشاشة حتى يتم بدء تغيير.

مع مرور الوقت ، أظهر الاستخدام العملي أن شاشات LCD ، بفضل سماتها التي تصنع الطاقة وأحجامها المدمجة ، استبدلت بشكل تدريجي شاشات CRT في أدوات مختلفة مثل مشغلات CD/DVD والساعات وأجهزة الكمبيوتر.يعكس هذا التحول حركة أكبر نحو تصميم إلكتروني أكثر ملاءمة للبيئة.على النقيض من تقنية LED ، التي تنتج الضوء ، تقوم LCDs باقتصاد الطاقة عن طريق منع الضوء.يؤكد هذا التمييز التشغيلي على قدرة شاشة LCD على تقليل استخدام الطاقة - وهو اعتبار ديناميكي في التقدم التكنولوجي اليوم.

تكشف تطبيقات الصناعة الحالية عن توازن بين الأداء والكفاءة ، حيث تستمر LCD في إنتاج صور حادة.يوفر النهج الدقيق المتمثل في التلاعب بالضوء المستقطب فهمًا أعمق لتوافق الوظائف مع توفير الطاقة ، وهو موضوع متزايد الصلة في المحادثة المستمرة حول ممارسات التصميم المستدامة.

سجلات LCD

تتضمن تقنية LCD سجلين رئيسيين: سجل الأوامر وسجل البيانات.يعمل دبوس RS كآلية تحكم حاسمة ، وتحديد طريقة التشغيل عن طريق توجيه الأنشطة إلى سجل الأوامر عند التعيين على "0" وإلى سجل البيانات عند تعيينه على "1."

سجل القيادة

يدير سجل القيادة بأمان وظائف LCD عن طريق الإسكان وتنفيذ مجموعة متنوعة من أوامر التحكم.تحكم هذه الأوامر عمليات مثل تهيئة العرض ، وتطهير المحتوى القديم ، ووضع المؤشر ، وتحديد تكوينات العرض الشاملة.إن الاستخدام المبرع لهذا السجل يسهل التحولات السلسة بين حالات التشغيل المختلفة ، مما يعزز التجربة التفاعلية.يعزز التقدير العميق لتسلسل القيادة والتوقيت الاتساق التشغيلي ، مما يساهم في واجهة السوائل.

سجل البيانات

على النقيض من ذلك ، فإن سجل البيانات هو المكان الذي تجد فيه الأحرف والرموز الرسومية للعرض منزلها المؤقت.يحدث التنشيط عندما يتم نقل دبوس RS إلى موضع "1" ، مما يسمح بإرسال البيانات مباشرة إلى الشاشة.هذه العملية تنسج بشكل معقد بين سجلات الأوامر والبيانات ، وضمان تقديم البيانات النصية والرسمية على شاشة LCD.يساهم تحسين إدخال البيانات بعناية في تحقيق معدلات التحديث السريعة ، وبالتالي الحفاظ على الشاشة مستجيبة وواضحة بشكل مكثف.

توصيل شاشة LCD 16 × 2 إلى Arduino

يوفر ربط شاشة LCD 16 × 2 مع Arduino طريقة مقنعة لإظهار الإخراج النصي.من خلال استخدام مكتبة الكريستال السائل ، يتم التحكم في شاشات Hitachi HD44780 المتوافقة بسلاسة بواسطة Arduino.يمكّن هذا الرابط شاشة LCD من إظهار رسائل مثل "Hello World!"وتتبع الوقت الزمني في الثواني ، مع التحديثات التي تسببها كل إعادة تعيين Arduino.

يعمل على واجهة موازية

يعمل LCD 16 × 2 على واجهة متوازية تتطلب تزامن عدة دبابيس.تشمل الدبابيس الرائعة السجل Select (RS) ، وقراءة/كتابة (RW) ، وتمكين ، مع خطوط البيانات D0-D7.إدارة التباين باستخدام مقياس الجهد وتشغيل الإضاءة الخلفية LED تشارك على قدم المساواة.تقوم مكتبات Arduino بتبسيط عملية البرمجة عن طريق تحويل عمليات PIN المعقدة إلى مهام الأوامر والبيانات التي يمكن التحكم فيها.

مقارنة أوضاع التشغيل 4 بت و 8 بت

بالنسبة لواجهة LCD-arduino ، فإن تحديد أوضاع 4 بت و 8 بت يوفر مسارات مميزة.غالبًا ما يتم اختيار وضع 4 بت ، باستخدام سبعة دبابيس I/O ، لكفاءته المبسطة وانخفاض الطلب على الأجهزة.على العكس ، يستخدم وضع 8 بت 11 دبابيسًا ولكنه يسهل نقل البيانات بشكل أسرع ، ويساعد في فهم معالجة البيانات في الإعدادات العملية.يتوقف التحديد بشكل متكرر على توافر الدبوس على Arduino وتعقيد المشروع.

تنفيذ وضع 4 بت في الممارسة

نستكشف إعداد وضع 4 بت لاستخدامه الفعال للموارد ، والذي يتضمن المكونات الأساسية: Arduino ، لوح الخبز ، شاشة LCD 16 × 2 ، الأسلاك المتصلة ، دبابيس الرأس ، مقاوم 220 أوم ، ومقاوم الجهد 10K.يثبت دور الجهد في ضبط تباين الشاشة لا يقدر بثمن ، مما يعزز الرؤية عبر ظروف الإضاءة المختلفة.إن نشر هذا التكوين في بيئات المشروع المتنوعة يعطي رؤى في تنوعه وفعاليته.

• ابدأ بوضع شاشة LCD على لوح الخبز وربطها بدسصات Arduino المقابلة ، مما يضمن وضع RS ، RW ، وتمكين المسامير.دمج المقاوم 220 أوم للتحكم في تيار الإضاءة الخلفية ، وحماية الشاشة.يرتبط مقياس الجهد إلى دبوس V0 لتعديل التباين ، مما يعزز وضوح مشاهدة بشكل كبير.

• لتطبيق مكتبة الكريستال السائلة بفعالية ، قم بتهيئة كائن العرض بترتيب الدبوس المحدد في Arduino IDE.يوضح هذا الاستخدام العملي لمكتبات البرامج لتبسيط التحكم في الأجهزة.من خلال التجارب المتتالية ، يتلقى المطورون ملاحظات فورية ، وصقل كل من مهارات الترميز وتقنيات استكشاف الأخطاء وإصلاحها الإلكترونية.

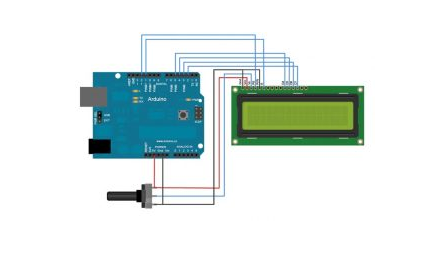

تخطيطي الأسلاك لشاشة LCD

قبل الشروع في دمج شاشة LCD مع لوحة Arduino ، ابدأ عن طريق لحام رأس دبوس إما دبوس 14 أو دبوس 16 من شاشة LCD.للأداء المرغوب فيه ، الالتزام بدليل الأسلاك التفصيلي التالي:

• قم بتوصيل دبوس RS بـ PIN الرقمي 12 على Arduino ؛هذا يبدأ عمليات الأمر.

• يجب أن يرتبط دبوس التمكين إلى دبوس الرقمية 11 لبدء الإجراءات ، والعمل كإشارة تحديد التسجيل.

• إنشاء اتصالات لدبابيس البيانات على النحو التالي:

• D4 إلى Digital Pin 5 ،

• D5 إلى PIN الرقمية 4 ،

• D6 إلى Digital Pin 3 ،

• D7 إلى دبوس الرقمية 2.

فعالية هذه الاتصالات هي المهيمنة على نقل البيانات السلس.

• سد الدبوس القراءة/الكتابة مباشرة إلى GND ؛غالبًا ما تجعل بساطة أوضاع الإخراج أكثر رغبة.

• إرفاق VSS إلى GND لتعزيز الوظائف المستقرة.

• قم بتوصيل VCC إلى دبوس 5V ، وتوفير الطاقة لشاشة LCD.

• ضع مقاوم 220 أوم بين LED+ و 5V للحفاظ على مستويات إضاءة مناسبة ، وحماية الإضاءة الخلفية من التيار الزائد.

• الأرض الكاثود LED من خلال ربطه بـ GND ، وبالتالي إكمال اتصال دائرة LED.

• لضبط التباين ، قم بتوصيل المساحات من مقياس الجهد 10K إلى دبوس LCD 3 ، مما يعزز وضوح العرض.

LCDs ، مثل نموذج 16 × 2 المستخدم على نطاق واسع ، تتخلل مختلف الأجهزة الإلكترونية ، بما في ذلك الحاسبة وعروض الهاتف.ينشأ استخدامها على نطاق واسع من قدرتهم الاستثنائية على توفير تحديثات مفصلة للمعلمة والمعلمات ، وهي ميزة ملحوظة في الأنظمة الإلكترونية المتقدمة.

استكشاف أنواع شاشات LCD

• LCDs للشخصيات: اقتصادية وفعالة لعرض النص ؛ومن الأمثلة على ذلك نماذج 16x2.

• LCDs الرسومية: السماح بإدارة مستوى البكسل ، وتقديم خط العرض للصور والهندسة المعقدة.

• LCDs TFT: تقديم دقة عالية مع اللون ، مثالية للعروض الغنية والديناميكية.

عند اختيار LCD ، قم بتقييم جوانب مثل جودة العرض واستخدام الطاقة.من الضروري في بعض الأحيان تجربة التدريب العملي على فهم وظائف كل نوع من أنواع LCD بالكامل ، والتي يمكن أن تكشف عن فهم كبير فيما يتعلق بتطبيقاتها العملية.
