تطور بنيات تبديل الإيثرنت والتحول إلى أنظمة العارضة الموزعة

في هذا الدليل ، سنلقي نظرة فاحصة على تطور تصميمات مفاتيح الشبكة ، ومقارنة البنى الأقدم مثل الحافلة المشتركة والذاكرة المشتركة مع نهج العارضة الأسرع والأكثر قابلية للتطوير.سواء كنت محترفًا في الشبكات أو مهتمًا ببساطة بالتكنولوجيا ، فإن اكتساب نظرة ثاقبة على هذه الأنظمة سيمنحك فهمًا أوضح لكيفية إدارة شبكات اليوم على زيادة أحمال البيانات.

كتالوج

تطور بنيات تبديل الإيثرنت

بنيان	مرحلة في التطور	ميزة رئيسية	القيود الأولية
تبديل نوع الحافلة	مرحلة مبكرة	حافلة مشتركة لجميع المنافذ	عنق الزجاجة الأداء بسبب خلاف الحافلة
العارضة + الذاكرة المشتركة	المرحلة المتوسطة (بعد عام 2000)	الهجين: روابط من نقطة إلى نقطة + ذاكرة مشتركة	يمكن أن تحد الذاكرة المشتركة من الأداء
العارضة الموزعة	المرحلة الحديثة	روابط من نقطة إلى نقطة موزعة ومهام وحدة المعالجة المركزية	معقد ومكلف للتنفيذ

بنية تبديل نوع الحافلة

استندت مفاتيح Ethernet الأولى إلى بنيات تبديل نوع الحافلة ، حيث تقاسم جميع حركة البيانات الواردة والصادرة حافلة اتصال داخلية مشتركة.سمح هذا التصميم البسيط بمنافذ متعددة بالاتصال بنفس المسار الداخلي ، لكنه يقتصر بطبيعته على الأداء الكلي للمفتاح.مع زيادة المزيد من الأجهزة وتوليد حركة المرور ، زادت الخلاف والصراعات الداخلية ، مما يؤدي إلى تدهور الأداء.تعني الطبيعة المشتركة للحافلة أن النطاق الترددي لم يكن مخصصًا للمنافذ الفردية ، مما يؤدي إلى تصادمات الكمون والحزم مع نمو أحمال حركة المرور.على الرغم من أن بنيات نوع الحافلات كانت سهلة التنفيذ وفعالة من حيث التكلفة للشبكات الصغيرة ، إلا أنها أصبحت غير عملية لبيئات المؤسسات على نطاق واسع.عدم القدرة على التعامل مع أحمال حركة المرور عالية ونقص قابلية التوسع أدى إلى انخفاضها.لتلبية الحاجة المتزايدة لإرسال بيانات أسرع وموثوقية ، كان على مفاتيح Ethernet أن تتطور إلى ما وراء هذه البنية التحتية المشتركة إلى تصميمات أكثر تطوراً.

العارضة + بنية الذاكرة المشتركة

لمعالجة القيود المفروضة على التبديل القائم على الحافلات ، تحولت الصناعة نحو بنية الذاكرة المشتركة ، حيث تم تخزين RAM عالية السرعة مؤقتًا حزم البيانات الواردة مؤقتًا قبل إعادة توجيهها إلى وجهاتها.سمحت هذه الهندسة المعمارية للمفتاح بالتعامل مع تدفقات البيانات المتعددة في وقت واحد ، حيث يقوم محرك التبديل المركزي بإدارة الاتصالات بين منافذ الإدخال والمخرجات.باستخدام تجمع الذاكرة المشتركة ، يمكن أن يخصص المفتاح النطاق الترددي ديناميكيًا حيث كان هناك حاجة إليه أكثر ، مما يحسن الكفاءة الإجمالية.

ومع ذلك ، نظرًا لتوسيع نطاق المفاتيح لمعالجة المزيد من المنافذ وأحمال حركة المرور الأعلى ، بدأت أنظمة الذاكرة المشتركة في مواجهة اختناقات الأداء.أصبح محرك التبديل المركزي نقطة فشل واحدة وكافح لمواكبة العدد المتزايد من الاتصالات المتزامنة.بالإضافة إلى ذلك ، فإن تكلفة الذاكرة عالية السرعة وتعقيد إدارة تخصيص الذاكرة في جميع المنافذ جعلت هذه البنية أقل قابلية للحياة اقتصاديًا للشبكات الكبيرة.

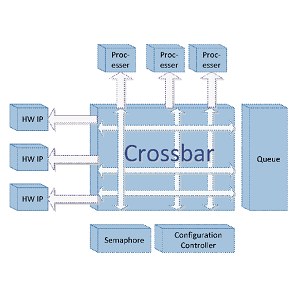

أدى هذا التحدي إلى ظهور بنية الذاكرة المشتركة بين CrossBar + ، وهو حل هجين يجمع بين أفضل جوانب تبديل العارضة والذاكرة المشتركة.تتيح مصفوفة مفتاح العارضة اتصالات مباشرة من نقطة إلى نقطة بين المنافذ ، مما يضمن نقل البيانات غير المحظور بسرعة السلك.في الوقت نفسه ، يتم استخدام الذاكرة المشتركة للتخزين المؤقت مؤقتًا للحزم ، مما يحسن قدرة النظام على التعامل مع رشقات حركة المرور.في هذه البنية الهجينة ، تلعب كفاءة الحافلة المشتركة داخل لوحات الخدمة دورًا في أداء النظام العام.يوازن هذا النهج اعتبارات التكلفة مع الحاجة إلى التواصل عالي السرعة وغير الحظر ، مما يجعله خيارًا شائعًا لمفاتيح Ethernet التي تم تطويرها بعد عام 2000.

بنية العارضة الموزعة

مع نمو متطلبات الشبكة بشكل كبير ، وصولًا إلى سرعات من مئات GBPs مع واجهات إيثرنت متعددة 10 جيجابت ، ظهرت بنية العارضة الموزعة كحل للتغلب على القيود المفروضة على التصميمات المركزية التقليدية.على عكس البنى السابقة ، فإن تصميم العارضة الموزعة لا مركزية لعملية التبديل ، حيث تضم مفاتيح Crostbar داخل كل من لوحة Switching Network ولوحات الخدمات الفردية.يوفر هذا النهج الموزع العديد من المزايا:

التبديل المترجمة: يحتوي كل لوحة خدمة على مفتاح Carrersbar الخاص به ، مما يسمح بتبديل حزم البيانات محليًا دون الحاجة دائمًا إلى المرور عبر محرك التبديل المركزي.هذا يقلل من الكمون ويحسن الأداء ، وخاصة في السيناريوهات ذات العبور العالية.

فصل أنواع البيانات: تميز البنية بين بيانات لوحة الخدمة وبيانات لوحة الشبكة ، مما يسهل دمج الخدمات ذات القيمة المضافة مثل جدران الحماية وأنظمة الكشف عن التسلل (IDS) وموازنات التحميل ودعم IPv6 مباشرة في منصة التبديل الأساسية.يعزز هذا النموذج مرونة الشبكة وتخصيصها.

بنية وحدة المعالجة المركزية الموزعة: لزيادة تعزيز الكفاءة ، تشتمل بنية العارضة الموزعة على تصميم متعدد CPU.تشرف وحدة المعالجة المركزية الرئيسية على لوحة التحكم على عمليات التبديل الإجمالية ، بينما تتعامل وحدات المعالجة المركزية الثانوية على لوحات الخدمة مع المهام المترجمة.يقلل تقسيم العمل هذا الحمل على لوحة التحكم المركزية ، مما يحسن كفاءة إعادة توجيه الحزم واستقرار النظام.

الوضع الحالي لعمارة التبديل

شهدت مشهد العمارة التبديل تغييرات ملحوظة على مر السنين.يهيمن عليه في البداية نموذج "الحافلة المشتركة" المباشر ، فقد تطورت إلى إعداد "الذاكرة المشتركة" الأكثر تقدماً "، ويتقدم الآن نحو إطار" Crossbar "الموزعة بالكامل.لا تظهر هذه الرحلة الخطوات التكنولوجية التي تم إجراؤها في تصميم الشبكة فحسب ، بل تكشف أيضًا عن وعي دقيق بالاحتياجات المتصاعدة لعرض النطاق الترددي والكفاءة التشغيلية في أنظمة الاتصالات المعاصرة.

الانتقال من الحافلة المشتركة إلى العارضة

غالبًا ما واجهت بنية الحافلات المشتركة ، على الرغم من أنها واضحة وصديقة للميزانية ، تحديات تتعلق بقابلية التوسع والأداء.مع ارتفاع حجم حركة مرور الشبكة ، أصبح من الواضح بشكل متزايد أن حلًا أكثر مرونة كان ضروريًا.يشير ظهور بنية العارضة إلى نقطة تحول ، مما يتيح اتصالات متعددة في وقت واحد مع القضاء بشكل فعال على الاختناقات التي ابتليت تكوينات الحافلات المشتركة.لعب هذا التحول دورًا في تعزيز إنتاجية البيانات وتقليل زمن الوصول للشبكات عالية الأداء.

دور الذاكرة المشتركة في تكوينات العارضة

دمج الذاكرة المشتركة في تصميمات العارضة قد عزز إدارة تدفق البيانات.يعزز هذا الإعداد وصولًا فعالًا للوصول إلى البيانات وإشرافه ، مما يمكّن المفاتيح لإدارة أحجام البيانات الأكبر مع خفة الحركة الرائعة.أظهر نموذج الذاكرة المشتركة أنه مفيد في الإعدادات التي تكون فيها معالجة البيانات السريعة مهمة ، مثل مراكز البيانات وبيئات الحوسبة السحابية.شهدت الأنظمة التي تستخدم هذه البنية مكاسب ملحوظة في الكفاءة التشغيلية وتوزيع الموارد.

التقدم نحو أنظمة العارضة الموزعة بالكامل

يمثل الانتقال إلى أنظمة العارضة الموزعة بالكامل طليعة الابتكار في بنية التبديل.هذا التصميم لا يعزز قابلية التوسع فحسب ، بل يعزز أيضًا تحمل الأعطال ، مما يؤدي إلى إطار شبكة أكثر مرونة.من خلال تشتت نسيج التبديل عبر العقد المختلفة ، يمكن للنظام الاستجابة بشكل متكيف لمتطلبات حركة المرور المتقلبة ، وبالتالي تحسين الأداء الكلي.يعكس تطور بنية التبديل من الحافلة المشتركة إلى أنظمة العارضة الموزعة بالكامل تكيفًا كبيرًا مع تعقيدات الشبكات الحديثة.لقد دخل كل تطور في التحسينات في السرعة والكفاءة والموثوقية ، مما يجسد مسعى لا هوادة فيه للتميز في تصميم الشبكة.عندما تصبح الصناعات تعتمد بشكل متزايد على أنظمة الاتصالات المتقدمة ، فهي تسيطر على هذه التحولات المعمارية لفتح إمكاناتها الكاملة.تستعد الابتكارات المستمرة في هذا المجال لإعادة تعريف مستقبل الشبكات ، مما يضمن أن الأنظمة تظل مجهزة للتعامل مع المتطلبات المتزايدة باستمرار.
