استكشاف Block RAM في سلسلة Xilinx SP3: الميزات والاختلافات والتحسين

يستكشف هذا الدليل دور Block RAM في سلسلة SP3 من Xilinx ، مع قدرته على ما يصل إلى 1.87 ميجابت واستخدامات متعددة الاستخدامات مثل التخزين المؤقت للبيانات ، FIFOs ، والتخزين المؤقت.ويشرح كيف يعزز Block RAM أداء النظام من خلال المرونة ويقارنه مع ذاكرة الوصول العشوائي الموزعة.من خلال فهم ميزاتها ، يمكنك تحسين RAM بلوك لتصميمات النظام الأكثر كفاءة وقوة.

كتالوج

ملخص

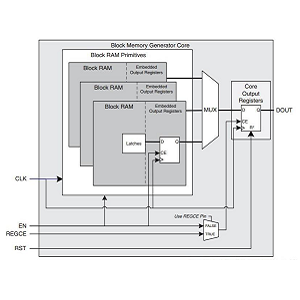

يعد Block RAM (BRAM) مكونًا مهمًا في FPGAs الحديثة ، وخاصة في سلسلة SP3 من Xilinx.يوفر SP3 FPGA نوعين من ذاكرة الوصول العشوائي: Block RAM و RAM الموزعة ، كل منها مصمم لمهام معالجة البيانات المحددة.إنه يوفر ما يصل إلى 1.87 ميجابت من ذاكرة الوصول العشوائي ، والذي يستخدم في مهام مثل التخزين المؤقت للبيانات ، هياكل FIFO ، والتخزين المؤقت في أنظمة عالية الأداء.كل وحدة كتلة RAM لديها قدرة 18 kbit ويدعم وظائف Dual-Port الحقيقية.هذا يعني أنه يتضمن حافلات بيانات مستقلة 36 بت لعمليات القراءة والكتابة المتزامنة ، مما يزيد من الكفاءة.يمكنك تكوينه كذبابة ذاكرة الوصول العشوائي أحادية المنفذ مع عرض النطاق الترددي لما يصل إلى 72 بت أو ذاكرة الوصول العشوائي المزدوجة مع عرض النطاق الترددي 36 بت ، مما يتيح المرونة لتلبية احتياجات الوصول إلى البيانات المختلفة.

يمكن أيضًا متتالية من وحدات RAM التي تصل إلى 104 وحدة يمكن توصيلها بسلاسة لتوسيع سعة الذاكرة ودعم مهام المعالجة الأكثر تعقيدًا.تتيح هذه الميزة بناء أنظمة ذاكرة متعددة الاستخدامات مع نسب أوجه عرضية مخصصة وتحويلات عرض النطاق الترددي للبيانات.في الممارسة العملية ، يعزز Block RAM الأداء في التطبيقات التي تتطلب الوصول السريع للبيانات ، مثل معالجة الإشارات الرقمية (DSP).تعمل قدرتها على إجراء عمليات القراءة/الكتابة السريعة على تحسين الإنتاجية وتقلل من زمن الوصول ، بينما تضمن عمليات التكافؤ موثوقية البيانات.إن تصميم المنفذ المزدوج وقدرة متتالية يجعل Block RAM أداة قوية لإنشاء بنيات ذاكرة فعالة.نظرًا لأن الطلب على معالجة البيانات عالية السرعة ينمو ، فإن الفهم والاستفادة من إمكانات RAM ، يكون أهمية متزايدة في تصميم النظام المستند إلى FPGA.

الفرق مع ذاكرة الوصول العشوائي الموزعة

يتطلب Block RAM استخدامًا كاملاً داخل مثيل واحد ، وهذا يعني أنه إذا كانت هناك حاجة إلى ذاكرة أقل مما توفره وحدة RAM كتلة ، يصبح الجزء غير المستخدم متاحًا لأغراض أخرى.يمكن أن يؤدي ذلك إلى عدم الكفاءة والموارد المهدرة ، وخاصة في الأنظمة ذات متطلبات الذاكرة الديناميكية أو المتقلبة.في المقابل ، يوفر RAM الموزع مرونة أكبر من خلال السماح بتخصيص دقيق للذاكرة المطلوبة فقط ، مما يجعلها مثالية للتطبيقات ذات المتطلبات المتغيرة ، مثل معالجة بيانات الوقت.تؤثر هذه الاختلافات المعمارية على استراتيجيات التصميم ، مع ذاكرة الوصول العشوائي الموزعة في كثير من الأحيان مما يتيح إدارة الموارد الأكثر كفاءة ، وتقليل استهلاك الطاقة ، وتحسين أداء النظام.يعتمد الاختيار بين RAM Block و RAM الموزعة على التطبيق المحدد ، وموازنة قابلية التوسع ، والأداء ، وفعالية التكلفة.
