GAL20V8B-15LJN: الميزات ، pinout ، التطبيقات ودليل البرمجة

يعد Gal20V8B-15LJN جهازًا بارزًا مصممًا للعديد من المهام الرقمية.ينظر هذا الدليل عن كثب إلى ما يمكن أن يفعله Gal20V8B-15LJN ، مع التركيز على مرونته وأداءه القوي عبر مختلف الاستخدامات من الأجهزة المسيطرة إلى تشغيل الأدوات اليومية.سنقوم بتغطية ميزاتها الرئيسية ، وكيفية إعدادها ، وكيفية برمجتها ، وتقديم طريقة عرض واضحة لأي شخص يتطلع إلى استخدام حلول المنطق المتقدمة في مشاريعه.

كتالوج

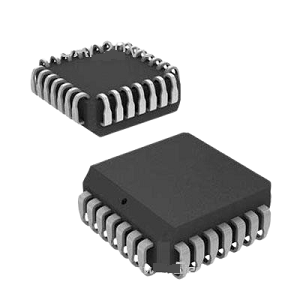

GAL20V8B-15LJN الوصف

ال GAL20V8B-15LJN من شعرية أشباه الموصلات هي عبارة عن أبرز في عائلة GAL® 20V8 ، والمعروفة بكفاءتها وتشغيلها عالي السرعة.تم تصميم هذا النموذج باستخدام تقنية E2CMOS ، والتي يتم الاحتفال بها لاستهلاك الطاقة المنخفضة مع الحفاظ على الأداء العالي.يتم استخدامه بشكل أساسي في التطبيقات المنطقية الرقمية مثل فك تشفير العناوين ، وتواصل الأجهزة ، واستبدال المنطق ، GAL20V8B-15LJN متعددة الاستخدامات ومناسبة لطيف واسع من التطبيقات المنطقية القابلة للبرمجة.يتضمن GAL20V8B-15LJN تكوينًا من 8 Macrocells ، وتردد تشغيل أقصى قدره 62.5 ميغاهيرتز ، وتأخير انتشار قدره 15 نانو ثانية فقط ، مما يضمن أداء سريع وموثوق.تعمل على مصدر طاقة قياسي 5 فولت ويأتي في حزمة PLCC (حاملة رقاقة بلاستيكية) 28 دبوسًا.

إذا كنت تبحث عن حل منطقي موثوق وفعال قابل للبرمجة ، فإن Gal20V8B-15LJN هو خيار رائع.تم تصميمه لتقديم أداء قوي ، مما يجعله خيارًا ذكيًا للشركات التي تهدف إلى ترقية تقنيتها.إذا كنت تفكر في ترتيب كبير ، فهذه فرصة مثالية لتحسين طلباتك والحصول على أقصى استفادة من البنية التحتية الخاصة بك.

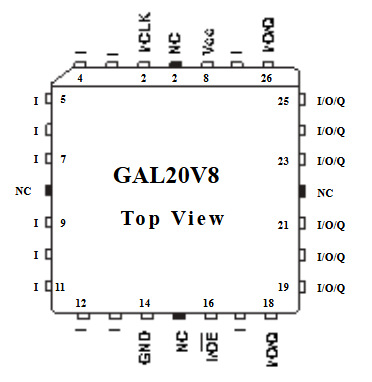

GAL20V8B-15LJN PIN التكوين

ال GAL20V8B-15LJN هو منطق صفيف عام (غال) الجهاز ، جهاز منطقي قابل للبرمجة يستخدم في مختلف تطبيقات المنطق الرقمي.ال تكوين دبوس يتبع أ تخطيط حزمة حزمة (DIP) ذات 24 دبوس قياسية، مع المدخلات والمخرجات ودبابيس التحكم المحددة بوضوح.

على الجانب الأيسر من الرسم البياني (الدبابيس 1-12) ، نرى في المقام الأول دبابيس (1) تسمح للجهاز بتلقي إشارات من الدوائر الخارجية.يتم تعيين دبوس 1 وعدة دبابيس أخرى (5 و 7 و 9 و 11) كمدخلات (I).يتم وضع علامة على PIN 6 و 22 NC (بدون اتصال) ، مما يعني أنها غير متصلة كهربائيًا بالدوائر الداخلية.يتم وضع دبوس GND (الأرض) في الدبوس 12 ، ويكون بمثابة الجهد المرجعي للجهاز.

على الجانب الأيمن (دبابيس 13-24) ، لدينا دبابيس الإدخال/الإخراج (I/O) ، والتي تكون قابلة للتكوين إما على مدخلات أو مخرجات اعتمادًا على المنطق المبرمج.توفر دبابيس الإدخال/الإخراج (18 و 19 و 21 و 23 و 25 و 26) اتصالًا مرنًا.يوفر دبوس الوضع (PIN 15) لتحديد وضع تشغيل الجهاز ، ويوفر دبوس VCC (مزود الطاقة) في PIN 24 الجهد اللازم للتشغيل المناسب.

في قمة من الجهاز ، هناك إشارات تحكم إضافية ، بما في ذلك MCLK (ساعة رئيسية ، دبوس 2) ودبابيس NC إضافية.يتيح pinout من GAL20V8B تصميم المنطق الرقمي الفعال ، مما يجعله مكونًا مستخدمًا على نطاق واسع في دوائر المنطق القابلة للبرمجة.

GAL20V8B-15LJN CAD نماذج

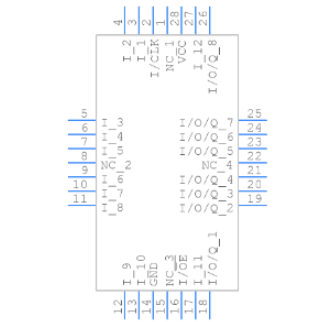

GAL20V8B-15LJN رمز

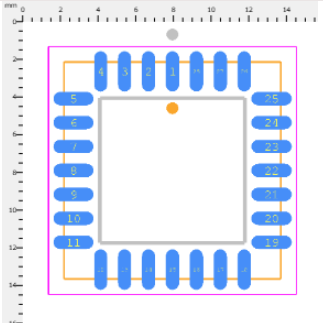

GAL20V8B-15LJN بصمة

ميزات GAL20V8B-15LJN

• تأخير الانتشار: يتميز GAL20V8B-15LJN بتأخير انتشار أقصى قدر من 15 نانو ثانية ، مما يعني أنه يمكنه التعامل مع انتقالات الإشارات السريعة والعمل بكفاءة في التطبيقات الحساسة للوقت.

• تردد التشغيل: وهو يدعم الحد الأقصى لتكرار التشغيل البالغ 62.5 ميجاهرتز ، مما يسهل المعالجة السريعة والاستجابة في الدوائر المنطقية الرقمية المعقدة.

• استهلاك الطاقة المنخفض: يستخدم الجهاز تقنية E2CMOS ، وهو متغير من CMOs يؤكد كفاءة الطاقة.تضمن هذه التكنولوجيا أن تستهلك Gal20V8B-15LJN طاقة أقل ، مما يجعلها مثالية للتطبيقات التي تكون هناك حاجة إليها كفاءة الطاقة دون التضحية بالأداء.

• تقنية خلايا E2 القابلة لإعادة البرمجة: تم تجهيز GAL20V8B-15LJN بخلايا قابلة للمسح كهربائيًا ، مما يسمح بإعادة البرمجة وتحديث وظائف المنطق حسب الحاجة.توفر هذه الميزة مرونة ممتازة وقدرة على التكيف في تغيير بيئات الأجهزة أو تحديثات النظام.

• Macrocells المنطق متعدد الاستخدامات: ويتضمن 8 أجمل منطق المنطق التي يمكن برمجتها بشكل فردي لمختلف وظائف المنطق ، مما يتيح تخصيص الجهاز لتلبية الاحتياجات المحددة.تدعم هذه الماكرويلز قطبية الإخراج القابلة للتكوين ويمكن أن تحاكي وظائف الأجهزة PAL 24 دبوس ، مما يجعل GAL20V8B-15LJN خيارًا متعدد الاستخدامات لمجموعة من التطبيقات الرقمية.

• قابلية الاختبار المعززة: يتميز الجهاز بإمكانيات إعادة التحميل المسبقة وإعادة ضبط الطاقة لجميع السجلات ، مما يضمن قابلية اختبار وظيفية بنسبة 100 ٪.يعد هذا الجانب رائعًا للحفاظ على الموثوقية وإمكانية التنبؤ في الإعدادات التشغيلية ، وخاصة عندما تكون سلامة النظام وأداءها مهمة.

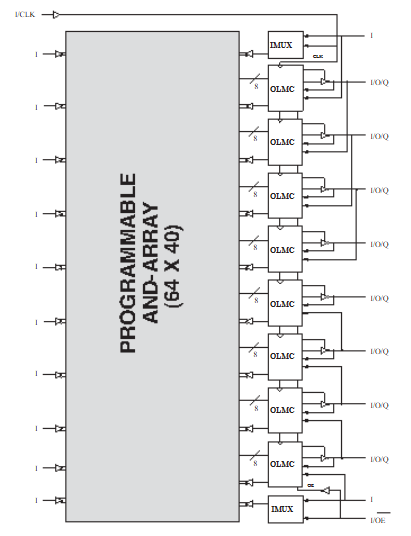

GAL20V8B-15LJN Block Diagram

Gal20v8b-15Ljn هو جهاز منطق صفيف عام (GAL) يتكون من أداة قابلة للبرمجة وبرمجة (64 × 40) ، مما يتيح تنفيذ المنطق المرن.يعرض مخطط الكتلة المبرمج والبرامج ، والذي يعمل كمحرك منطقي أساسي حيث يتم دمج الإدخال وإشارات التغذية المرتدة بشكل منطقي.تتيح هذه المصفوفة القابلة للبرمجة تكوين مجموعة متنوعة من وظائف المنطق التوافقي والتسلسل ، مما يوفر المرونة في تصميم الدوائر الرقمية.

في الجانب الأيمن من الرسم البياني ، تكون OLMC (خلايا الماكرو المنطقية) مرئية ، كل منها متصل بمخرجات ARRAY.تحدد هذه الخلايا الماكرو سلوك دبابيس الإخراج ، سواء كانت تعمل كمنطق متناسق أو منطق متسلسل مع تخزين flip-flop.بالإضافة إلى ذلك ، تتيح وحدات IMUX (مضاعفة الإدخال) توجيه الإشارة الداخلية ، مما يؤدي إلى تعزيز قابلية برمجة الجهاز.تمثل I/OQ (دبابيس الإدخال/الإخراج) الواجهة بين الجهاز والدوائر الخارجية ، مما يتيح الاتصال ثنائي الاتجاه اعتمادًا على المنطق المكون.

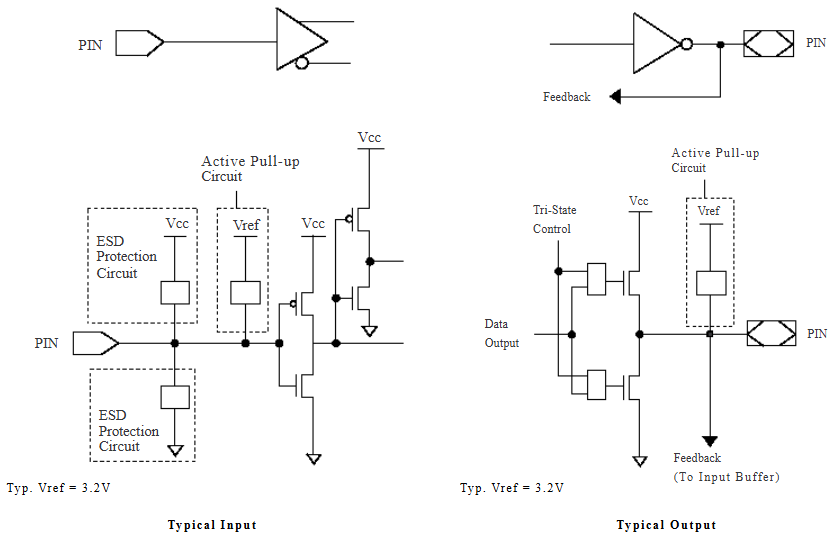

المخططات المكافئة للمدخلات/الإخراج

توضح المخططات المكافئة للإدخال/الإخراج GAL20V8B-15LJN الخصائص الكهربائية الداخلية لدبابيس إدخال وإخراج الجهاز.تبرز هذه المخططات كيف يدير جهاز المنطق القابل للبرمجة (PLD) الإشارات من خلال دوائر الحماية ، والسحب النشط ، وآليات التحكم الثلاثية ، مما يضمن تشغيل موثوق في الدوائر الرقمية.

ال المدخلات النموذجية يوضح التخطيطي بنية دبوس الإدخال ، والذي يتضمن دوائر حماية ESD (التفريغ الإلكتروستاتيكي) لمنع الأضرار الناجمة عن طفرات الجهد العابر.تضمن دائرة السحب النشطة أن الدبوس يحافظ على مستوى منطقي محدد عندما لا توجد إشارة خارجية يقودها ، مما يمنع الحالات العائمة التي قد تسبب سلوكًا غير متوقع.يلعب الجهد المرجعي (VREF = 3.2V) دورًا في تحديد العتبة للكشف عن المنطق العالي أو المنخفض.

ال الإخراج النموذجي يوضح Schematic بنية الخرج ، والتي تتضمن زوجًا ترانزستورًا للدفع الذي يتيح إمكانيات محرك أقراص قوية لكل من الحالات المنطقية العالية والمنخفضة.تتيح وظيفة التحكم Tri-State لدغة الإخراج إدخال حالة عالية الاستخدام للتصميمات الموجهة نحو الحافلة حيث تشترك أجهزة متعددة في نفس الاتصال.يوفر مسار التغذية المرتدة اتصالًا داخليًا مرة أخرى إلى صفيف المنطق ، مما يسمح للجهاز بمراقبة أو مزامنة حالة الإخراج مع وظائف منطقية أخرى.تضمن دائرة السحب النشطة مستويات الجهد الموثوق بها عند الحاجة.

تم تصميم GAL20V8B-15LJN للتطبيقات المنطقية عالية السرعة ذات الطاقة المنخفضة ، مع حماية قوية للمدخلات ، وتكوينات الإخراج المرنة ، ومسارات التغذية المرتدة القابلة للبرمجة.هذا يجعلها مناسبة للتصميمات الرقمية المعقدة التي تتطلب سلامة إشارة موثوقة وعمليات منطقية قابلة للتكوين.

مواصفات GAL20V8B-15LJN

يكتب	المعلمة
الشركة المصنعة	شعرية Semiconductor Corporation
مسلسل	GAL20V8B
التغليف	أنبوب
حالة الجزء	عفا عليها الزمن
نوع قابل للبرمجة	ee pld
الفئة الفرعية	المنطق القابل للبرمجة ICS
عدد macrocells	8
الحد الأقصى لتكرار التشغيل	62.5 ميغاهيرتز
تأخير الانتشار - ماكس	15 نانو ثانية
تشغيل الجهد الإمداد	5 v
تشغيل توريد التيار	90 مللي أمبير
جهد العرض - دقيقة	4.75 v
جهد العرض - الحد الأقصى	5.25 v
الحد الأدنى لدرجة حرارة التشغيل	0 درجة مئوية
أقصى درجة حرارة التشغيل	+75 درجة مئوية
نوع التثبيت	جبل السطح
حزمة / حالة	28 LCC (J-Lead)
حزمة جهاز المورد	28-PLCC (11.51x11.51)
رقم المنتج الأساسي	GAL20V8
ارتفاع	3.68 مم
طول	11.5 مم
عرض	11.5 مم
وزن الوحدة	0.041719 أوقية

تطبيقات GAL20V8B-15LJN

أنظمة مضمنة

يتم استخدام GAL20V8B-15LJN بشكل متكرر في الأنظمة المضمنة حيث يكون المنطق المخصص بحاجة إلى وظائف تحكم محددة.تتيح طبيعتها القابلة للبرمجة تخصيص الجهاز لمختلف العمليات التكرارية ، وتعزيز الوظائف والتكامل مع مكونات النظام الأخرى.

أنظمة التحكم الرقمية

في أنظمة التحكم الرقمية ، يتم استخدام هذا PLD لتنفيذ المنطق المعقد للتحكم في المحركات ، والتواصل مع المستشعرات ، وإشارات المعالجة.إن قدرتها على التعامل مع منطق التحكم التفصيلي تجعلها مثالية للتطبيقات التي تتطلب التحكم في التشغيلية والاستجابة الدقيقة.

واجهات الاتصال

يتفوق الجهاز في إدارة بروتوكولات الاتصال ، وترميز البيانات وفك تشفيرها ، والتحكم في آلات الحالة.إنه يتكيف بسلاسة مع معايير الاتصال المختلفة ، مما يجعلها خيارًا متعدد الاستخدامات للاتصالات وأجهزة الشبكات.

معدات الاختبار والقياس

لتطبيقات الاختبار والقياس ، يوفر Gal20V8B-15LJN إمكانات معالجة البيانات المخصصة وتوجيه الإشارات ومنطق التحكم.إنه يتيح تطوير حلول القياس المصممة التي تتطلب وظائف محددة لمعالجة البيانات والتحكم فيها.

إلكترونيات السيارات

داخل قطاع السيارات ، يبرز هذا PLD بسبب تصميمه القوي وحماية التفريغ الإلكتروستاتيكي الممتاز (ESD).تضمن هذه الميزات التشغيل الموثوق به في ظل الظروف الصعبة النموذجية في بيئات السيارات.

أنظمة الأتمتة والتحكم الصناعية

يعد GAL20V8B-15LJN مفيدًا في الأتمتة الصناعية ، مما يوفر المنطق المطلوب للتحكم في العمليات الصناعية المعقدة والآلات.يتيح أتمتة المهام وتكامل أنظمة التحكم ، وبالتالي زيادة الكفاءة والموثوقية في عمليات التصنيع.

إلكترونيات المستهلك

في الإلكترونيات الاستهلاكية ، يتم استخدام الجهاز لتعزيز وظائف الأجهزة المنزلية والشخصية من خلال حلول منطقية فعالة.إن قدرتها على أداء وظائف منطقية متعددة تجعلها خيارًا شائعًا لمصنعي المنتجات الاستهلاكية.

آلات الحالة المخصصة

يعد PLD مثاليًا لتصميم آلات الحالة المخصصة في الدوائر الرقمية ، مما يؤدي إلى تحسين كفاءة منطق التحكم والتسلسل التشغيلي.هذا التطبيق رائع في السيناريوهات حيث تكون هناك حاجة إلى سلوكيات تشغيلية محددة لإدارة المهام المنطقية المعقدة بفعالية.

GAL20V8B-15LJN برمجة

برمجة GAL20V8B-15LJN ، وهو جهاز منطقي متعدد الاستخدامات من أشباه الموصلات الشبكة ، يمكن إنجازه بشكل فعال في بعض الخطوات الرئيسية ، مع الاستفادة من مبرمج منطق متوافق.في البداية ، تتمثل مهمتك في تصميم دائرة المنطق التي تخطط لتنفيذها.يتم تحقيق ذلك باستخدام لغة وصف الأجهزة (HDL) ، مع كون CUPL خيارًا شائعًا بسبب بساطتها ، مناسبة لأجهزة GAL.بمجرد تحديد تصميم المنطق الخاص بك ، تتضمن الخطوة التالية تجميع هذا التصميم في ملف JEDEC (.jed) باستخدام برنامج مثل WinCupl.يحتوي هذا الملف على التكوين اللازم ، المعروف باسم خريطة الصمامات ، لبرمجة GAL.

تتطلب البرمجة الفعلية لـ Gal20V8B-15LJN مبرمجًا منطقيًا معتمدًا من أشباه الموصلات ، مع كون TL866 نموذجًا شائع الاستخدام بسبب موثوقيته وسهولة الاستخدام.تتضمن هذه الخطوة توصيل GAL20V8B-15LJN بالمبرمج وفقًا للتعليمات المقدمة ، وتحميل ملف JEDEC إلى برنامج البرمجة ، وبدء دورة البرمجة.تتضمن هذه الدورة مسحًا تلقائيًا لأي تكوينات سابقة قبل برمجة المنطق الجديد في الجهاز.أخيرًا ، تتمثل الخطوة المهمة في التحقق من الجهاز المبرمج من خلال اختباره في الدائرة المقصودة لضمان عمله بشكل صحيح ، مع إكمال عملية التكامل مع متطلبات التطبيق المحددة.

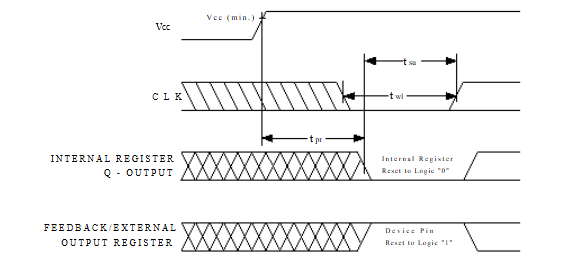

GAL20V8B-15LJN إعادة تعيين الطاقة

تضمن دوائر إعادة ضبط الطاقة في GAL20V8B-15LJN تهيئة جميع السجلات الداخلية إلى حالة معروفة أثناء بدء التشغيل.عند تطبيق الطاقة ، يجب أن يرتفع جهد VCC بشكل رتابة دون تقلبات لمنع السلوك الخاطئ.بمجرد وصول VCC إلى الحد الأدنى للمستوى المطلوب ، ستتم إعادة تعيين السجلات الداخلية في ضمن أقصى تأخير قدره 1μs (TPR) ، مما يضع جميع مخرجات Q على المنطق 0.قطبية.هذا يضمن تهيئة يمكن التنبؤ بها ، وتبسيط تصميم آلات الحالة والدوائر المنطقية المتسلسلة.

لضمان إعادة تعيين صالحة ، يجب الاحتفاظ بمدخلات الساعة (CLK) على مستوى TTL ثابت أثناء التشغيل.لا ينبغي تسجيل الجهاز حتى يتم استيفاء جميع أوقات إعداد مسار الإدخال والتعليقات ، كما هو موضح في الرسم البياني.يجب أن تمتثل الساعة مع الحد الأدنى من متطلبات عرض النبض قبل بدء التشغيل العادي.من خلال الحفاظ على هذه الشروط ، تضمن آلية إعادة تعيين الطاقة أن يبدأ الجهاز المنطقي في حالة مستقرة ومحددة جيدًا ، مما يمنع التحولات غير المقصودة أو مشكلات القابلية للنقيخ في الدوائر الرقمية.

GAL20V8B-15LJN أجزاء مماثلة

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN المزايا

تعزيز مرونة التصميم

تم تصميم GAL20V8B-15LJN مع بنية متعددة الاستخدامات تسمح بتكوين Macrocells المنطق (OLMCs).تدعم هذه المرونة مجموعة واسعة من التطبيقات والتخصيصات ، مما يتيح تحسين جهاز المنطق لمهام ووظائف محددة دون قيود مرتبطة بتصميمات أقل مرونة.

انخفاض استهلاك الطاقة

باستخدام تقنية CMOS المتقدمة Ultramos® ، يقلل Gal20V8B-15LJN من استهلاك الطاقة بنسبة 50 ٪ إلى 75 ٪ مقارنة بأجهزة المنطق الثنائي القطب التقليدي.هذا يجعله خيارًا مناسبًا للبيئة يقلل أيضًا من الإخراج الحراري ويعزز طول عمر الجهاز.تيارات التوريد النموذجية أقل إلى حد كبير ، مع 75 مللي أمبير للإصدارات القياسية منخفضة الطاقة وحتى أقل عند 45 مللي أمبير للإصدارات ربع الطاقة ، مما يضمن كفاءة الطاقة في البيئات عالية الطلب.

حماية قوية ESD

يشتمل هذا الجهاز على آليات حماية الإلكتروستاتيكية القوية (ESD) ، للحفاظ على الاستقرار التشغيلي والموثوقية في البيئات المعرضة للتفريغ الثابت.هذه الحماية جيدة في الصناعات مثل السيارات والأتمتة الصناعية ، حيث يمكن إخضاع المكونات الإلكترونية لظروف صارمة وحيث يمكن أن يؤدي ESD إلى فشل الجهاز أو السلوك غير المنتظم.

GAL20V8B-15LJN الشركة المصنعة

Lattice Semiconductor Corporation هي شركة عالمية رائدة في حلول التوصيل الذكي.تشتهر Lattice بأجهزة المنطق القابلة للبرمجة ذات الطاقة المنخفضة ، وخدمة المستهلك والاتصالات والأسواق الصناعية في المقام الأول.تتضمن نطاق المنتجات المبتكرة للشركة FPGAs (صفائف البوابة القابلة للبرمجة الميدانية) ، و CPLDS (أجهزة المنطق القابلة للبرمجة المعقدة) ، وأجهزة إدارة الطاقة ، والتي تعتبر جزءًا لا يتجزأ من التطبيقات الذكية التي تتطلب استجابات سريعة.تميز أشباه الموصلات في شبكة الشبكة في سوق التكنولوجيا التنافسية مع تركيزها على حلول منخفضة الطاقة وصغيرة الحجم وعالية الأداء.تجعل هذه السمات منتجاتها مثالية لتمكين التكنولوجيا في مجالات مثل البنية التحتية للشبكة والحوسبة الحافة وأجهزة إنترنت الأشياء الذكية.قامت Lattice ببناء سمعة في تقديم حلول مخصصة تلبي احتياجات محددة ، بدعم من أدوات البرمجيات الشاملة وبيئات التطوير التي تبسيط تصميم المنتج ونشره.

خاتمة

يعد Gal20V8B-15LJN من شعرية أشباه الموصلات جهازًا من الدرجة الأولى يلبي الاحتياجات الصعبة للأنظمة الرقمية الحديثة من خلال أداءها السريع وتصميمها لتوفير الطاقة وخيارات البرمجة متعددة الاستخدامات.تم تصميم هذا الجهاز لمعالجة التحديات المعقدة في مجموعة واسعة من الإعدادات ، من الأنظمة الصناعية الكبيرة إلى الإلكترونيات الشخصية ، مما يجعله خيارًا قويًا لبناء حلول رقمية متقدمة.أوضح هذا الدليل التفاصيل الفنية وفوائد Gal20V8B-15LJN ، وكذلك كيفية استخدامها في مجالات مختلفة ، مما يدل على أهميته في تحسين الإعدادات الرقمية في كل مكان.

ورقة البيانات pdf

GAL20V8B-15LJN أوراق البيانات:
