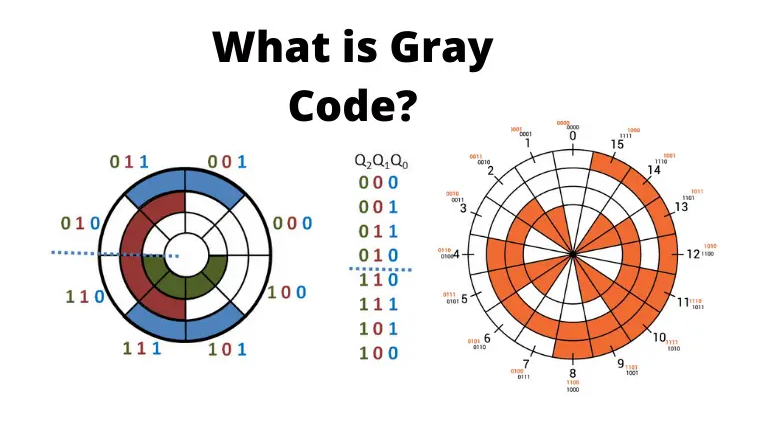

الرمز الرمادي: كيف يعمل ولماذا يهم؟

يلعب Gray Code ، وهو نظام ترميز ثنائي فريد ، دورًا رئيسيًا في التكنولوجيا الرقمية من خلال ضمان انتقالات سلسة بين الدول.على عكس الرموز الثنائية التقليدية ، يغير الرمز الرمادي بت واحد فقط في وقت واحد ، مما يقلل من الأخطاء أثناء تغييرات الحالة في الدوائر الرقمية.لقد جعلت هذه الخاصية ضرورية في التطبيقات التي تتراوح من تصحيح الأخطاء والاتصالات الرقمية إلى الترميز في المشفرات الدوارة.في هذه المقالة ، نقوم بالبحث في الأسس الافتراضية والتطور التاريخي والتطبيقات العملية للرمز الرمادي.من خلال استكشاف أهميتها في السيناريوهات الفعلية والأساليب المستخدمة لتوليدها ، فإننا نهدف إلى الكشف عن المبادئ الأساسية التي تجعل الكود الرمادي حجر الزاوية في الأنظمة الرقمية الحديثة.

كتالوج

نظرة عامة على الرمز الرمادي

الرمز الرمادي هو نظام ترميز ثنائي دقيق يتميز بالخاصية المثيرة للاهتمام أن الرموز المجاورة تختلف فقط عن طريق رقم ثنائي واحد فقط.تتيح هذه الميزة المتميزة الانتقال السلس بين الحد الأقصى والحد الأدنى من القيم مع تغيير بت الانفرادي في أي لحظة.نتيجة لذلك ، غالبًا ما يشار إليه على أنه رمز دوري أو رمز عاكس.في سياق الأنظمة الرقمية ، تكون أهمية انتقالات التعليمات البرمجية الدقيقة عميقة.على سبيل المثال ، عند استخدام الرمز الثنائي 8421 التقليدي ، فإن التحول من 0111 إلى 1000 يطالب بتغيير جميع الأجزاء الأربعة في وقت واحد ، مما قد يؤدي إلى حالات خاطئة مؤقتة داخل الدوائر.على العكس من ذلك ، فإن الكود الرمادي يخفف بشكل فعال من هذه المشكلات من خلال ضمان تغيير بت واحد فقط في وقت واحد ، وبالتالي تقليل مخاطر أخطاء الدائرة بشكل كبير.

تعقيدات الرمز الرمادي تتجاوز تعريفها النهائي ؛يعمل كأداة نابضة بالحياة في مجموعة متنوعة من التطبيقات ، مثل:

• تصحيح الخطأ

• الاتصالات الرقمية

• تشفير الموقف في الترميز الدوار

يمكن ملاحظة تنفيذها في السيناريوهات اليومية ، مثل تطوير بروتوكولات الاتصال المرنة حيث يقلل تقليل فرصة تفسير الخاطئ أثناء انتقال الإشارة أهمية كبيرة.

ميزات الرمز الرمادي

ميزة	وصف
ترميز الموثوقية	يقلل الرمز الرمادي من الأخطاء عن طريق تغيير بت واحد فقط أثناء التحولات بين القيم المجاورة ، تقليل الارتباك المنطقي و المسامير الحالية في الدوائر الرقمية مقارنة بالرمز الثنائي الطبيعي.
تقليل الخطأ	على عكس الكود الثنائي الطبيعي ، حيث قد تتغير جميع البتات (على سبيل المثال ، من العشري 3 إلى 4) ، تنطوي انتقالات الرمز الرمادي على بت واحد فقط التغيير ، وتقليل خطر حدوث أخطاء ملحوظة خلال الزاوي التحويلات النزوح إلى الرقمية.
طريقة الترميز المطلقة	يستخدم الرمز الرمادي طريقة تشفير مطلقة ، وضمان الموثوقية وتقليل إمكانية وجود أخطاء ملحوظة في البيانات العشوائية استرجاع.
خصائص خطوة واحدة وسريرية	تضمن ميزة Gray Code واحدة خطوة واحدة فقط بت واحدة فقط التغييرات بين الرموز المتتالية.طبيعتها الدورية تدعم سلسة التحولات ، تعزيز الدقة والموثوقية.
ميزات التكيف والانعكاس	تبسيط الطبيعة العاكسة والامتداد الذاتي عمليات النفي وتضمن الاتساق أثناء الترميز وفك التشفير.
رمز الوزن المتغير	لا يحتوي كل بت كود رمادي على وزن ثابت ، ويصنع مقارنة الحجم المباشر أو العمليات الحسابية صعبة.التحويل إلى هناك حاجة إلى رمز ثنائي طبيعي لمزيد من المعالجة.
رمز شبه الوزن	يتم تعريف وزن الرمز الرمادي على أنه 2أنا−1 (مع أدنى بت I = 1) ، مما يجعلها مناسبة لتطبيقات محددة تتطلب فريدة الترميز.
اتساق التكافؤ	تكافؤ ما يعادل العشرية لمطابقات الكود الرمادي تكافؤ عدد 1s في كلمة الكود ، مما يضمن الاتساق في اختبارات التكافؤ.

ساعة توقيت متقدمة

عشري	الرمز الثنائي الطبيعي 4 بت	الرمز الرمادي النموذجي المكون من 4 أرقام	عشري ثلاثة رمز رمادي	عشرية فارغة ستة رمز رمادي	قفزة عشرية ستة رمز رمادي	رمز الخطوة
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

تاريخ تطوير الرمز الرمادي

وجه	تفاصيل
المفهوم الأولي	قدمه جان موريس باودو في عام 1880 كمتغير من الرمز الرمادي.
مقدمة رسمية	اقترح فرانك جراي في بيل لابز في الأربعينيات.
غاية	لتقليل الأخطاء في انتقال الإشارة ، وخاصة في أنظمة تعديل رمز النبض (PCM).
تفاصيل براءة الاختراع	قدمه فرانك جراي في عام 1947 ومنحه في عام 1953 بموجب عنوان "اتصال رمز النبض".
التطور الرئيسي	أصبح الرمز الرمادي ضروريًا للتناظرية إلى الرقمية التحويل ، بمناسبة معلما مهم في التكنولوجيا الرقمية.
التبني المبكر	استخدم جورج ستيبتز رمزًا رماديًا في عام 1941 لتطوير عداد الرمز الرمادي ذو 8 عناصر لتبسيط تصميم الدوائر الرقمية و تقليل الأخطاء خلال انتقالات الحالة.
السياق التاريخي	ظهرت خلال منتصف القرن العشرين ، وهي فترة سريعة التقدم التكنولوجي وارتفاع الطلب على التواصل الموثوق الأنظمة.
دلالة	سد الرمز الرمادي التطورات النظرية مع عملي التطبيقات ، ضمان انتقال بيانات دقيقة في الرقمية المتنامية منظر جمالي.

طريقة تحويل الرمز الرمادي

يستخدم إنشاء الرمز الرمادي تقنية متكررة تستفيد من خصائصها العاكسة.لا يعرض هذا النهج تطور الرمز الرمادي فحسب ، بل يكشف أيضًا عن استخداماته الواسعة في الحقول مثل تصميم الدائرة الرقمية وتصحيح الخطأ ، حيث يتم تقدير الدقة بعمق.

عملية الجيل العودية

تبدأ الرحلة بتكوين كلمات رمز 2^n الأولية في الرمز الرمادي (n+1) -bit.تم تصميم كلمات التعليمات البرمجية هذه لتعكس الرمز الرمادي N-bit ، مع كل رمز مسبوق بواسطة 0. هذه الخطوة الأولية تضع بنية واضح ومنهجية للتوسع على التسلسلات الموجودة.تبرز جودة الرمز الرمادي بشكل كبير.تتكون كلمات رمز 2^n اللاحقة من رمز رمادي N-bit المقدم بترتيب عكسي ، كل ما قبل 1. هذا التماثل لا يقلل من عملية التوليد فحسب ، بل يعزز أيضًا اعتماد انتقالات التعليمات البرمجية ، مما يقلل من فرص الأخطاء أثناء بتاتالتغييرات.لقد وجدت هذه الخصائص تطبيقًا واسع النطاق في مجالات مثل الترميز الدوار وأنظمة الاتصالات الرقمية ، حيث يتردد صدى الإلحاح لتقليل الأخطاء بعمق.

توليد تسلسل فعال

تعزز الطبيعة المنظمة لهذه الطريقة العودية التوليد الفعال لتسلسل الرمز الرمادي.من خلال تسخير الخصائص الجوهرية للرمز الرمادي ، يقلل النهج التعقيد الحسابي.تثبت هذه الكفاءة في الغالب مفيدة في الأنظمة الفعلية ، حيث يتشابك الطلب على السرعة والدقة في كثير من الأحيان مع ضغوط الأداء.

تطبيقات الرمز الرمادي

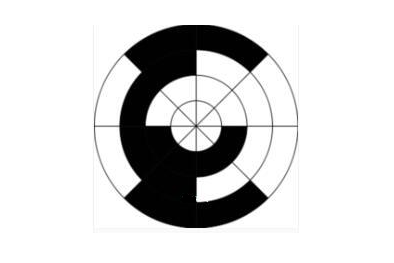

يجد الرمز الرمادي مكانه في العديد من التطبيقات عبر مجالات متنوعة ، ومعظمهم في أجهزة استشعار الزاوية وأدوات الآلات وأنظمة الفرامل السيارات.في هذه السياقات ، يتم تكليف المستشعرات بنقل المواقف الميكانيكية الدقيقة ، وهو أمر ضروري لضمان السلامة والأداء.على سبيل المثال ، قد يتم تزويد قرص الترميز بجهات الاتصال التي تنتج رمزًا ثنائيًا بثلاث بت ، مما يعكس دوران القرص.تتوافق قطاعات القرص الداكنة مع إشارة المنطق 1 ، في حين أن القطاعات الأخف تشير إلى المنطق 0. إن استخدام الكود الرمادي لهذه القطاعات يضمن أن هناك القليل من البت واحد فقط مع كل رمز متتالي.هذه الخاصية ذات قيمة في الغالب لأنها تخفف من الأخطاء المحتملة الناجمة عن التناقضات في التصنيع ، مما يعزز موثوقية المستشعرات.

كما يساهم الرمز الرمادي بشكل كبير في تبسيط وظائف المنطق عبر خرائط كارنو.هذا التبسيط لا يساعد فقط في تصميم الدوائر الرقمية ولكنه يساعد أيضًا في تبسيط التعقيد وتعزيز الكفاءة الكلية.علاوة على ذلك ، تمتد أهمية Gray Code إلى حالات حل المشكلات ، مثل المشكلات التسلسلية التسعة ، حيث تلتزم انتقالات الدولة بمبادئ الرمز الرمادي.يوضح هذا الاتصال القدرة على تكييف الرمز الرمادي إلى ما وراء التمثيل العددي البسيط ؛إنه بمثابة مفهوم أولي في مختلف التحديات المنطقية والحسابية.

في سياق بلغز برج Hanoi ، يمكن لكل حلقة عرض دولتين ممثلة بـ 0 و 1 ، معًا تشكل تسلسلًا ثنائيًا دوريًا.يتماشى عدد التغييرات في الحالة المطلوبة لحل هذا اللغز مع الرقم العشري 341 ، والذي يرتبط بتمثيل الكود الرمادي في 111111111. هذه العلاقة لا تبرز فقط التطور الرياضي للرمز الرمادي ولكنه يؤكد أيضًا على أهميته العملية في تصميم الخوارزمية وتحسينه.
