كيف يقوم Max232 بتبسيط التواصل RS-232؟

يعد Max232 عبارة عن IC المستخدمة على نطاق واسع تتيح الاتصال بين الأجهزة ذات المستويات المنطقية المختلفة ، مثل أجهزة متحكم وأجهزة RS-232.إنه يعمل بكفاءة مع إمدادات 5 فولت وتبسيط نقل البيانات عن طريق تحويل إشارات TTL إلى RS-232.توفر هذه المقالة دليلًا كاملاً لميزاتها وتطبيقاتها واستخدامها.

كتالوج

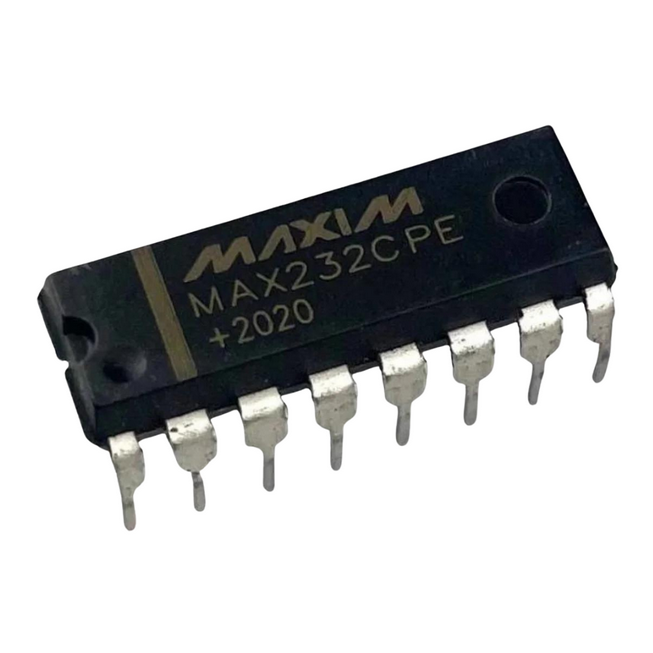

نظرة عامة على MAX232

ال MAX232 هو برنامج تشغيل مزدوج ومستقبل IC مصمم لتحويل مستويات منطق TTL إلى مستويات متوافقة مع RS-232.يستخدم مولد الجهد بالسعة لتحقيق هذا التحويل أثناء العمل على مصدر طاقة واحد 5 فولت.يستخدم IC بشكل شائع في التطبيقات التي تتطلب اتصالًا بين أجهزة متحكم وأجهزة RS-232.في هذه المقالة ، ستتعرف على تكوين PIN والميزات والتطبيقات والمزيد لفهم وظائفها واستخداماتها.

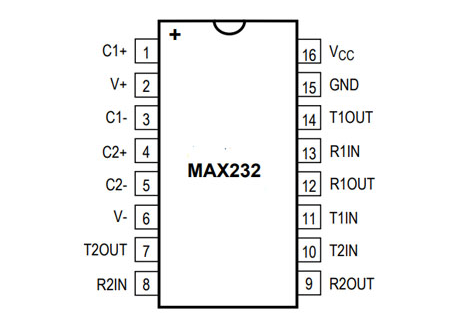

MAX232 تصميم دبوس

max232 الوصف دبوس

رقم PIN	اسم الدبوس	وصف
1	C1 +	يتصل بالنهاية الإيجابية للمكثف الأول
2	V+	يتصل بطرف واحد من مكثف والطرف الآخر ترتكز
3	C1 -	يتصل بالنهاية السلبية للمكثف الأول
4	C2+	يتصل بالنهاية الإيجابية للمكثف الثاني
5	C2-	يتصل بالنهاية السلبية للمكثف الثاني
6	v-	يتصل بطرف واحد من المكثف والطرف الآخر
7	T2 خارج	دبوس الإرسال من وحدة المحول الثاني لكابل RS232
8	R2 في	دبوس الاستقبال من وحدة المحول الثانية لكابل RS232
9	R2 خارج	دبوس الاستقبال من وحدة المحول الثاني للونرولر (RX)
10	T2 في	دبوس الإرسال من وحدة المحول الثاني للونرولر (TX)
11	T1 في	دبوس ناقل الحركة من وحدة المحول الأولى للونرولر (TX)
12	R1 خارج	دبوس الاستقبال لوحدة المحول الأولى للونرولر (RX)
13	R1 في	دبوس الاستقبال من وحدة المحول الأولى لكابل RS232
14	T1 خارج	دبوس الإرسال من وحدة المحول الأولى لكابل RS232
15	أرضي	يتصل بأرض الدائرة
16	VCC	يتصل بجهد العرض عادة +5 فولت

MAX232 CAD نموذج

MAX232 رمز

MAX232 بصمة

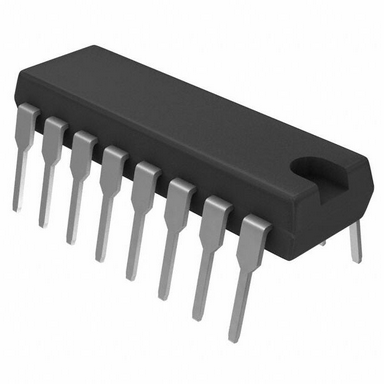

MAX232 3D نموذج

مواصفات MAX232

المواصفات الفنية والميزات والخصائص والمكونات مع مواصفات مماثلة لـ Texas Instruments MAX232

يكتب	المعلمة
حالة دورة الحياة	نشط (آخر تحديث: قبل يومين)
مهلة المصنع	6 أسابيع
جبل	من خلال ثقب
نوع التثبيت	من خلال ثقب
حزمة / حالة	16-DIP (0.300 ، 7.62mm)
عدد المسامير	16
وزن	955.690774mg
عدد I/OS	8
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية
التغليف	أنبوب
رمز JESD-609	E4
رمز PBFree	نعم
حالة الجزء	نشيط
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	16
رمز ECCN	ear99
يكتب	جهاز الإرسال والاستقبال
الانتهاء من المحطة	النيكل/البلاديوم/الذهب (Ni/PD/AU)
الجهد - العرض	4.5v ~ 5.5v
الموقف الطرفي	مزدوج
عدد الوظائف	2
الجهد توريد	5V
رقم الجزء الأساسي	MAX232
عدد الدبوس	16
تشغيل الجهد الإمداد	5V
إمدادات الطاقة	5V
واجهة	RS-232
تيار العرض الاسمي	10MA
تأخير الانتشار	500 ns
وظيفة المنطق	جهاز الاستقبال ، جهاز الإرسال والاستقبال
معدل البيانات	250 كيلو بايت في الثانية
الإخراج التفاضلي	لا
قطبية الإخراج	مقلوب
بروتوكول	RS232
خصائص الإدخال	شميت الزناد
عدد السائقين/أجهزة الاستقبال	2/2
رقم جهاز الاستقبال من البتات	2
دوبلكس	ممتلىء
التباطؤ المتلقي	500mV
عدد السائقين	2
عدد أجهزة الإرسال والاستقبال	1
Simplex/Duplex	الوجهين الكامل
توريد الجهد 1-نوم	5V
ارتفاع	5.08mm
طول	19.3mm
عرض	6.35mm
سماكة	3.9mm
الوصول إلى SVHC	لا SVHC
تصلب الإشعاع	لا
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

الميزات الرئيسية لـ MAX232

الامتثال لمعايير TIA/EIA-232-F و ITU

تم تصميم MAX232 لتلبية أو تجاوز متطلبات TIA/EIA-232-F و ITU التوصية v.28.هذا يضمن التواصل الموثوق في الأنظمة التي تتطلب هذه المعايير.

يعمل مع مصدر طاقة واحد 5 فولت

يعمل IC هذا بكفاءة على مصدر طاقة واحد 5 فولت ، مما يجعل من السهل استخدامه في مجموعة متنوعة من الدوائر دون الحاجة إلى مصادر طاقة إضافية.كما يتطلب فقط 1.0 μF مكثفات ضخ الشحن ، مما يقلل من التعقيد.

يدعم معدلات البيانات حتى 120 كيلو بايت/ثانية

مع قدرتها على التعامل مع معدلات البيانات حتى 120 كيلو بايت/ثانية ، فإن MAX232 مناسب للتطبيقات التي تتطلب نقل بيانات معتدل بين الأجهزة.

يشمل اثنين من السائقين واثنين من أجهزة الاستقبال

يضم IC سائقين ومستقبلين ، مما يسمح له بالتعامل مع كل من الإرسال واستقبال الإشارات في وقت واحد.هذه القدرة المزدوجة مفيدة في العديد من إعدادات الاتصال RS-232.

نطاق جهد إدخال واسع

وهو يدعم مستويات الإدخال ± 30-V ، مما يجعلها متعددة الاستخدامات وقابلة للتكيف مع مجموعة متنوعة من متطلبات إشارة الدخل.

استهلاك الطاقة المنخفض

يضمن تيار الإمداد النموذجي البالغ 8 مللي أمبير فقط أن يعمل MAX232 مع الحد الأدنى من استخدام الطاقة ، وهو مثالي للأنظمة التي تعمل بالبطاريات.

تعزيز حماية ESD

يوفر IC حماية ESD التي تتجاوز معايير JESD 22 ، مما يوفر ما يصل إلى 2000 فولت من طراز Human-Body Model (HBM).هذا يساعد على حماية IC من الكهرباء الثابتة وغيرها من مسامير الجهد العابر.

خيار الترقية مع MAX202

لتحسين حماية ESD تصل إلى 15 كيلو فولت HBM ودعم لمكثفات مضخة الشحن 0.1 μF ، يمكن استخدام MAX202 كنسخة ترقية من MAX232.

تطبيقات MAX232

أنظمة RS-232 التي تعمل بالبطارية

يعد Max232 مثاليًا للاستخدام في أنظمة RS-232 التي تعمل بالبطاريات ، حيث تمتد استهلاك الطاقة المنخفضة وتشغيلها الفعال عمر البطارية.

ترجمة واجهة

يستخدم IC بشكل شائع لترجمة مستويات المنطق بين أجهزة RS-232 و TTL/CMOS ، مما يجعلها مفيدة في اتصال متحكم إلى PC.

مودم الطاقة المنخفضة

إن متطلبات الطاقة المنخفضة تجعل MAX232 اختيارًا رائعًا للاستخدام في أجهزة المودم منخفضة الطاقة ، حيث يكون الحفاظ على الطاقة أمرًا مهمًا.

شبكات RS-232 (Multi-Drop)

يدعم IC شبكات RS-232 متعددة الأجزاء ، مما يسمح لأجهزة متعددة بالتواصل داخل نفس النظام.

أجهزة الحوسبة المحمولة

يجعل التصميم المضغوط لـ MAX232 واستخدام الطاقة الفعال مناسبة لأجهزة الحوسبة المحمولة التي تتطلب إمكانيات اتصال RS-232.

سيناريوهات الاستخدام لـ MAX232

MAX232 هو IC متعدد الاستخدامات غالبًا ما يستخدم للتعامل مع تحويل إشارات RX و TX و CTS و RTS في أنظمة الاتصالات.يتيح التواصل السلس عن طريق تحويل مستويات منطق TTL/CMOS إلى مستويات منطق RS-232 ، والتي تعد قياسية للاتصال التسلسلي مع أجهزة مثل أجهزة الكمبيوتر.

يولد برامج التشغيل في MAX232 مستويات الجهد TIA-232 (حوالي ± 7.5 فولت) من إمدادات واحدة 5 فولت.يتم تحقيق ذلك بمساعدة مضخات الشحن على الرقاقة والمكثفات الخارجية ، مما يجعلها خيارًا موثوقًا وفعالًا لمثل هذه التحويلات.

إذا كنت بحاجة إلى توزيع متحكم مع جهاز كمبيوتر ، فإن MAX232 يوفر حلاً فعالاً.إن قدرتها على سد الفجوة بين مستويات المنطق لهذه الأجهزة تجعلها مكونًا من أجل هذه التطبيقات.سواء كنت تعمل على مشروع أساسي أو نظام أكثر تعقيدًا ، فإن IC هذا يبسط إعداد الاتصال.

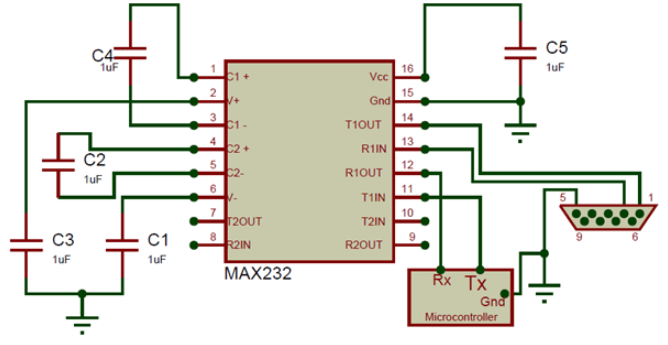

كيفية التواصل واستخدام MAX232

يجعل MAX232 من السهل تحويل مستويات المنطق ، مما يسمح بالاتصال بين الأجهزة مثل متحكم وأجهزة الكمبيوتر.على الرغم من أنه يدعم تحويلين لمستوى المنطق ، يمكنك البدء بتعريف متحكم واحد وإعداد كمبيوتر للتعرف على وظائفه.

للاتصال ، استخدم المسامير ذات الصلة للنقل (T1 في و T1 Out) والاستقبال (R1 في و R1 Out) مع ترك دبابيس الوحدة الثانوية (T2 Out ، R2 في ، T2 في ، R2 Out) غير متصل إذا لم يكن هناك حاجة.يضمن هذا الإعداد تكوينًا مباشرًا مع السماح لك بالتركيز على اتصال واحد في وقت واحد.

مكونات مكافئة لـ MAX232

• MC1488

• RS232 الوحدة النمطية

• FT232RL

• RS232 كابل محول

المقارنة: MAX3232 vs. MAX232

غالبًا ما يُنظر إلى MAX3232 كنسخة محدثة من MAX232 ، مصممة لتوفير مزيد من المرونة مع الحفاظ على التوافق.يشترك كلا ICS في نفس نمط Pinout و Package ، مما يجعل MAX3232 بديلاً مباشرًا لـ MAX232 في معظم التطبيقات.

التحسن الرئيسي في MAX3232 هو قدرته على العمل مع كل من أنظمة 3.3V و 5V ، في حين أن MAX232 يقتصر على أنظمة 5V.يسمح هذا الدعم الأوسع للجهد باستخدام MAX3232 في أنظمة الجهد المنخفضة الحديثة ، مما يجعله خيارًا أكثر تنوعًا في بعض السيناريوهات.على الرغم من هذه الاختلافات ، يؤدي كلا ICs وظائف مماثلة ، مما يجعلها قابلة للتبديل اعتمادًا على متطلبات الجهد لمشروعك.

التفاصيل التشغيلية لـ MAX232

التحضير للاختبار

قبل البدء ، تأكد من إيقاف المختبر لمنع أي مصدر طاقة غير مقصود إلى IC.هذه الخطوة مهمة للسلامة والاختبار المناسب.

إدخال رقاقة MAX232

ضع رقاقة MAX232 في مقبس ZIF (قوة الإدراج صفر) بشكل آمن.تأكد من محاذاة بشكل صحيح لتجنب تلف IC أو المقبس.

الطاقة على الاختبار

اضغط على زر SW1 لتشغيل الاختبار.هذا ينشط بيئة الاختبار ، مما يتيح لك المتابعة مع الشيكات الوظيفية.

إجراء الاختبار

اضغط على زر الاختبار على المختبر.إذا كان Max232 يعمل كما هو متوقع ، فسيضيء LED الأخضر ، مما يشير إلى أن IC يعمل بشكل صحيح.

اختبار دفق البيانات التسلسلي

قم بتوصيل IC باختبار منفذ COM للتحقق من قدرته على نقل وتلقي البيانات.عندما تضغط على المفاتيح ، يجب أن يتم عرض دفق البيانات باللون الأخضر ، وسيعود إلى المحطة باللون الأصفر ، مما يؤكد التشغيل المناسب.

تشغيل الشريحة وإزالتها

بمجرد اكتمال الاختبار ، ادفع SW1 لإيقاف المختبر.قم بإزالة شريحة Max232 بعناية من مقبس ZIF لإنهاء العملية.

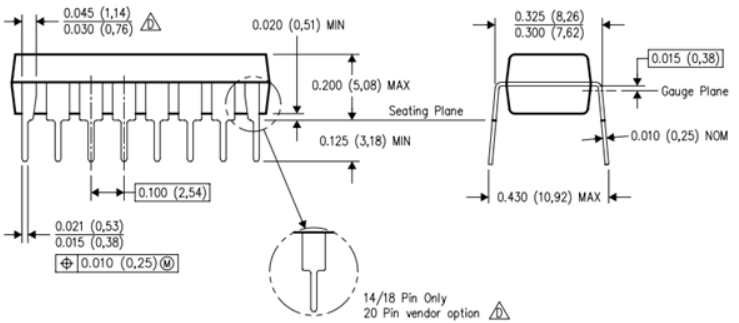

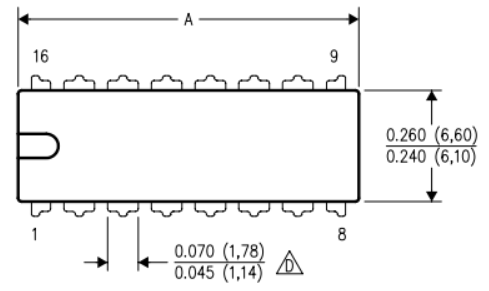

الأبعاد المادية لـ MAX232

معلومات الشركة المصنعة لـ MAX232

كانت Texas Instruments ، المعروفة أيضًا باسم TI ، اسمًا رائدًا في صناعة أشباه الموصلات منذ تأسيسها في عام 1958. مع أكثر من 30،000 موظف في جميع أنحاء العالم ، يركز TI على تصميم وإنتاج المكونات التناظرية وحلول المعالجة المدمجة.تعمل الشركة في 35 دولة ، تسعى الشركة إلى الابتكار وتوفير حلول تقنية موثوقة لمجموعة متنوعة من الصناعات.لقد جعل تفاني TI في التقدم التقدمية شركة مصنعة موثوقة لمنتجات مثل MAX232.

أجزاء ذات مواصفات مماثلة لـ MAX232

تحتوي الأجزاء الموجودة على اليمين على مواصفات مماثلة لـ Texas Instruments MAX232

نموذج	MAX232EIN	ADM202EANZ	ADM202JNZ	ADM1181AANZ
الشركة المصنعة	أدوات تكساس	أجهزة التناظرية Inc.	أجهزة التناظرية Inc.	أجهزة التناظرية Inc.
حزمة / حالة	16-DIP (0.300 ، 7.62mm)	16-DIP (0.300 ، 7.62mm)	16-DIP (0.300 ، 7.62mm)	16-DIP (0.300 ، 7.62mm)
عدد المسامير	16	16	16	16
وظيفة المنطق	جهاز الاستقبال ، جهاز الإرسال والاستقبال	جهاز الاستقبال ، جهاز الإرسال والاستقبال	جهاز الاستقبال ، جهاز الإرسال والاستقبال	جهاز الاستقبال ، جهاز الإرسال والاستقبال
واجهة	RS-232	RS-232	RS-232	RS-232
عدد السائقين	2	-	2	2
رقم جهاز الاستقبال من البتات	2	-	2	2
معدل البيانات	250 كيلو بايت في الثانية	230 كيلو بايت في الثانية	230 كيلو بايت في الثانية	120 كيلو بايت في الثانية
الجهد توريد	5 v	5 v	5 v	5 v
