IRF620 MOSFET: الميزات والبدائل والتطبيقات

عندما تعمل على إدارة الطاقة والتبديل في الأنظمة الإلكترونية ، فإن العثور على مكون موثوق يمكن أن يحدث فرقًا كبيرًا.IRF620 هو MOSFET قوة N-channel مصممة للتعامل مع ما يصل إلى 6A من التيار و 200 فولت ، مما يجعلها خيارًا قويًا للتطبيقات عالية الطاقة.سوف تسير هذه المقالة عبر كل ما تحتاج إلى معرفته حول IRF620 ، من ميزاته الرئيسية إلى الاستخدامات الشائعة ، والمكافئات ، وأكثر من ذلك.

كتالوج

IRF620 Power MOSFET نظرة عامة

ال IRF620 هو طاقة N-channel MOSFET مصممة لإدارة الطاقة والتبديل في الأنظمة الإلكترونية المختلفة.يمكنه التعامل مع تيار يصل إلى 6 أ وجهد يصل إلى 200 فولت ، مما يجعله اختيارًا موثوقًا للتطبيقات عالية الطاقة.ما يميز هذا MOSFET هو تقنية DMOS ، مما يقلل من المقاومة عند تشغيله.هذا يؤدي إلى أفضل كفاءة في استخدام الطاقة لأن أقل قوة تضيع أثناء التشغيل.

تتمثل إحدى نقاط قوة IRF620 في قدرتها على إدارة نبضات عالية الطاقة ، مما يعني أنها تعمل بشكل جيد في المواقف التي قد تكون فيها طاقة مفاجئة ، كما هو الحال في محولات DC/DC أو إمدادات الطاقة.بالإضافة إلى ذلك ، يضمن أداء التبديل المحسّن أن التحولات بين الحالات الموجودة على وإيقافها سلسة وسريعة ، وهي مفيدة في الدوائر التي تتطلب تبديلًا سريعًا وفعالًا.بشكل عام ، يعد IRF620 خيارًا قويًا للتطبيقات مثل التحكم في المحرك ، وتحويل الطاقة ، والأنظمة الإلكترونية الأخرى التي يلزم فيها أداء مستقر وموثوق.

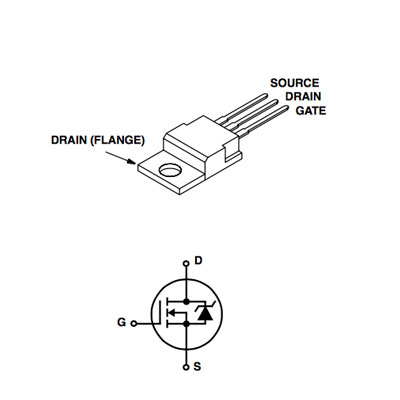

IRF620 Pinout

دبوس لا	اسم الدبوس
1	بوابة
2	بالُوعَة
3	مصدر

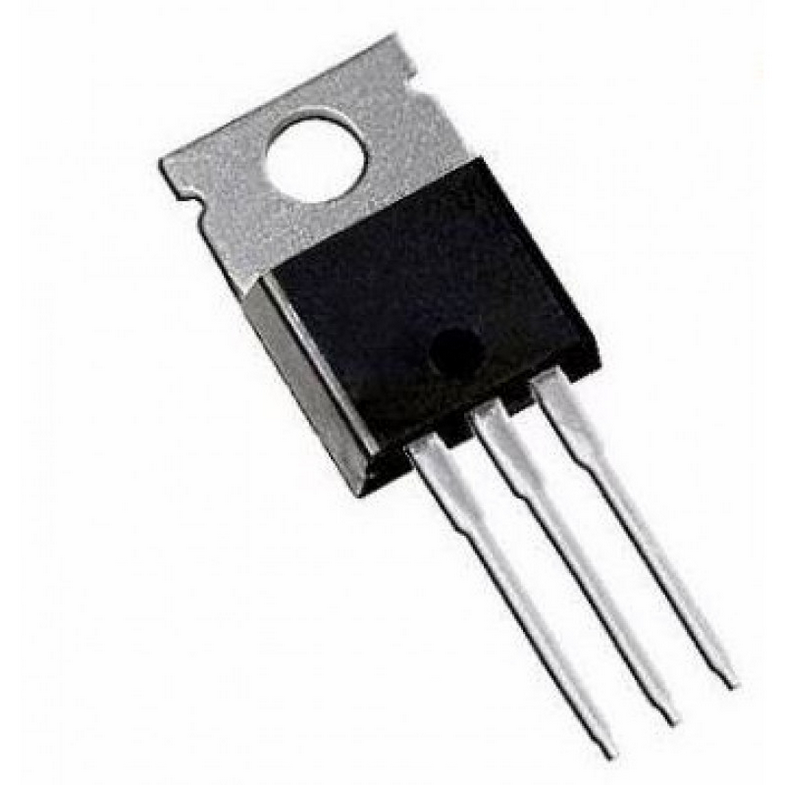

نموذج IRF620 3D CAD

IRF620 المواصفات الرئيسية

يكتب	المعلمة
جبل	من خلال ثقب
نوع التثبيت	من خلال ثقب
حزمة / حالة	TO-220-3
عدد المسامير	3
مادة عنصر الترانزستور	السيليكون
التيار - استمرار الصرف (معرف) @ 25 ℃	6A TC
جهد القيادة (Max RDS ON ، Min RDS ON)	10 فولت
عدد العناصر	1
تبديد السلطة (الحد الأقصى)	70W TC
درجة حرارة التشغيل	-65 درجة مئوية ~ 150 درجة مئوية TJ
التغليف	أنبوب
مسلسل	PowerMesh ™ II
رمز JESD-609	E3
حالة الجزء	عفا عليها الزمن
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	3
رمز ECCN	ear99
الانتهاء من المحطة	قصدير غير لامع (SN)
ميزة إضافية	التبديل السريع
الجهد - تصنيف العاصمة	200 فولت
ذروة درجة حرارة تراجع (CEL)	غير محدد
الوصول إلى رمز الامتثال	not_compliant
التصنيف الحالي	6A
Time@Peak Reperow Terfere-Max (s)	غير محدد
رقم الجزء الأساسي	IRF6
عدد الدبوس	3
حالة التأهيل	غير مؤهل
تكوين العنصر	أعزب
وضع التشغيل	وضع التحسين
تبديد السلطة	70W
نوع FET	قناة ن
تطبيق الترانزستور	التبديل
RDS على (MAX) @ ID ، VGS	800MΩ @ 3A ، 10V
VGS (TH) (MAX) @ ID	4V @ 250μA
سعة الإدخال (CISS) (MAX) @ VDS	350pf @ 25v
شحنة البوابة (QG) (الحد الأقصى) @ VGS	27nc @ 10v
وقت الصعود	30ns
VGS (الحد الأقصى)	± 20 فولت
تيار الصرف المستمر (معرف)	6A
جهد عتبة	4V
كود JEDEC-95	TO-220AB
بوابة لجهد المصدر (VGS)	20V
استنزاف التيار المعاكس (ABS) (معرف)	6A
استنزاف المصدر على المقاومة	0.8Ω
استنزاف لجهد انهيار المصدر	200 فولت
تيار الصرف النبضي (IDM)	24A
Cap-Max (CRSS)	80 PF
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

ميزات IRF620 MOSFET

يحتوي IRF620 MOSFET على مجموعة من الميزات التي تجعلها مناسبة للعديد من أنواع التطبيقات المختلفة ، من دوائر إمدادات الطاقة إلى أنظمة التحكم في المحرك.سيساعدك فهم هذه الميزات على معرفة سبب استخدامها على نطاق واسع في العديد من التصميمات الإلكترونية.

المناولة الحالية: 5.0A ، 200 فولت

تم تصميم IRF620 للتعامل مع تيار الصرف المستمر يصل إلى 5.0 أمبير.بالإضافة إلى ذلك ، فإنه يعمل بكفاءة مع جهد مصادر الصرف (VDS) يصل إلى 200 فولت.هذا يجعل IRF620 مناسبة للتطبيقات عالية الطاقة حيث يكون كل من الجهد الحالي والعالي ضروريًا ، كما هو الحال في أنظمة التحكم في المحركات أو إمدادات الطاقة غير المنقطعة.إن قدرتها على إدارة الطاقة العالية تجعلها موثوقة في الدوائر التي يتم فيها نقل كميات كبيرة من الطاقة.

مقاومة على الحالة (RDS (ON)): 0.8Ω VGS = 10V

عند تشغيل MOSFET ، تكون المقاومة بين الصرف والمصدر ، والتي يشار إليها باسم المقاومة على الحالة (RDS (ON)) ، 0.8 أوم عند جهد بوابة المصدر (VGS) من 10 فولت.هذه المقاومة المنخفضة على الحالة تعني أن IRF620 يمكن أن يدير تيارًا أقل من فقدان الطاقة في شكل حرارة.بالنسبة لك ، يترجم هذا إلى كفاءة أعلى ، وخاصة في الأنظمة التي تشكل فيها كفاءة الطاقة مصدر قلق ، كما هو الحال في تبديل إمدادات الطاقة أو محولات DC-AC.كلما انخفضت المقاومة ، كان أداءه أفضل في تقليل فقدان الطاقة.

شحنة بوابة منخفضة (نموذجية 12 NC)

شحنة البوابة هي مقدار الشحنة الكهربائية التي يجب تطبيقها على بوابة MOSFET لتشغيلها أو إيقافها.يحتوي IRF620 على شحنة بوابة منخفضة نسبيًا من 12 نانوكولومز (NC).تسمح شحنة البوابة السفلية لـ MOSFET بالتبديل بشكل أكثر كفاءة وبأقل استهلاك للطاقة ، مما يجعلها مثالية لتطبيقات التبديل عالية السرعة.إذا كنت تعمل مع الدوائر التي تتطلب تبديلًا سريعًا ، مثل محولات DC-DC ، ستساعدك هذه الميزة على تحقيق أوقات استجابة أسرع مع وجود طاقة أقل في التحكم في MOSFET.

سعة منخفضة (نموذجية 10 PF)

السعة الإدخال من IRF620 هي 10 picofarads (PF).تؤثر السعة في MOSFET على مدى سرعة تشغيلها وإيقافها ، وتقليل السعة ، كلما كان MOSFET أسرع.تساعد هذه السعة المنخفضة في جعل IRF620 عالية الكفاءة في الدوائر عالية التردد حيث تكون هناك حاجة إلى انتقالات سريعة.إذا كنت تقوم بتصميم دوائر تتطلب تبديلًا سريعًا وموثوقًا ، فستضمن هذه الميزة أداءً أفضل ، خاصة في التطبيقات مثل مضخمات الصوت أو أنظمة التحكم الصناعية.

أداء التبديل السريع

يتيح الجمع بين شحنة البوابة المنخفضة والسعة المنخفضة لـ IRF620 تشغيل وإيقاف تشغيله بسرعة كبيرة.هذا يجعله خيارًا ممتازًا للتطبيقات عالية السرعة حيث يلزم التبديل المتكرر ، كما هو الحال في التحكم في المحرك ، ومحولات الطاقة ، ومكبرات الصوت الصوتية.يساعد التبديل بشكل أسرع على تحسين كفاءة النظام وتقليل خسائر التبديل ، مما يجعل تصميماتك أكثر كفاءة.

تم اختبار الانهيار من أجل السلامة

خضع IRF620 للاختبارات الجليدية ، مما يضمن أنه يمكنه التعامل بأمان مع طفرات الطاقة المفاجئة دون أن تتضرر.في الدوائر التي يمكن أن تتسبب فيها الأحمال الاستقرائية في زيادة الجهد ، مثل برامج تشغيل المحركات أو دوائر إمدادات الطاقة ، فهذه ميزة مهمة.إنه يمنح MOSFET القدرة على التعامل مع مثل هذه العواصف دون الانهيار ، مما يوفر موثوقية وطولًا أفضل في تصميماتك.

قدرة DV/DT لتغيير الجهد

تم تصميم هذا MOSFET أيضًا للتعامل مع التغييرات السريعة في الجهد مع مرور الوقت ، والمعروفة باسم DV/DT.هذا يعني أنه يمكن أن يتعامل مع تقلبات الجهد السريع دون التسبب في تلف الجهاز أو التأثير على أدائه.إذا كنت تعمل على التصميمات التي تحدث فيها تغييرات الجهد بشكل متكرر ، كما هو الحال في أنظمة التبديل عالية التردد ، فإن هذه القدرة تضمن التشغيل المستقر حتى في الظروف الصعبة.

نوع المصمم: IRF620

مصمم النوع "IRF620" هو المعرف الرسمي لهذا MOSFET المحدد.إنه مفيد عندما تبحث عن المواصفات الفنية أو أوراق البيانات أو قطع الغيار.يساعدك وجود مصمم نوع واضح في العثور بسهولة على المعلومات ذات الصلة أو المكونات المتوافقة لمشاريعك.

نوع الترانزستور: MOSFET

IRF620 عبارة عن ترانزستور ميداني للأكسيد-أكسيد الأكسدة (MOSFET) ، وهو نوع شائع من الترانزستور المستخدم للتبديل وتضخيم الإشارات الكهربائية.تستخدم MOSFETs على نطاق واسع لأنها توفر كفاءة عالية ، وتبديل سريع ، ويمكنها التعامل مع كميات كبيرة من الطاقة ، مما يجعلها مكونات متعددة الاستخدامات في العديد من التصميمات الإلكترونية.

قناة التحكم: قناة ن

يستخدم هذا MOSFET تصميم قناة N ، مما يعني أنه يستخدم الإلكترونات كحامل شحن أساسية.عادةً ما يكون لدى N-channel MOSFETs أداء أفضل من حيث انخفاض المقاومة والتبديل بشكل أسرع مقارنة مع MOSFETs P-channel.إذا كنت تقوم ببناء دوائر تتطلب تبديلًا فعالًا وعالي السرعة ، فإن تكوين القناة N من IRF620 يجعله خيارًا قويًا.تجعل هذه الميزة أيضًا مناسبة للاستخدام في أنظمة التحكم في المحركات ، وإمدادات الطاقة ، وغيرها من تطبيقات التبديل عالي السرعة.

التطبيقات الشائعة لـ IRF620 MOSFET

التطبيقات الحالية العالية

تم تصميم IRF620 للتعامل مع كميات كبيرة من التيار ، مما يجعله مناسبًا للدوائر التي تتعامل مع الطاقة العالية.إنه يعمل بشكل جيد في أجهزة مثل أدوات الطاقة والآلات الصناعية وأنظمة السيارات بسبب قدرتها على إدارة ما يصل إلى 6A.

تطبيقات التبديل السريع

بفضل ردها السريع ، يعد IRF620 مثاليًا للحالات التي تحتاج فيها إلى التحكم السريع في الطاقة.هذا يجعلها خيارًا جيدًا لملحوم الطاقة ، ومحولات DC-DC ، ووحدات التحكم في المحركات ، حيث تعد إدارة تدفق الطاقة بكفاءة أولوية.

أنظمة إمدادات الطاقة غير المنقطعة (UPS)

في إعدادات UPS ، يساعد IRF620 في إدارة المفتاح بين طاقة البطارية ومصدر الطاقة الرئيسي ، مع التأكد من بقاء النظام أثناء انقطاع التيار الكهربائي.قدرتها على التعامل مع التيارات العالية والتبديل بسرعة تجعلها تعمل بشكل جيد في هذه الأنظمة.

أنظمة التحكم في المحرك

يتم استخدام IRF620 في الأنظمة التي تتحكم في المحركات عن طريق ضبط السرعة وعزم الدوران.عن طريق تشغيل الطاقة وإيقاف تشغيلها بسرعة ، فإنه يساعد على تحسين أداء المحرك في السيارات الكهربائية والمضخات وغيرها من المعدات التي تعتمد على المحركات.

مضخمات الصوت

في أنظمة الصوت ، يساعد IRF620 على تضخيم إشارات الصوت مع إبقائها واضحة وغير مستقرة.تضمن قدرتها على تبديل الطاقة بسرعة أن يكون الناتج قويًا وسلسًا ، مما يحسن جودة الصوت بشكل عام.

المحركات الصناعية

في الآلات الآلية ، يتحكم IRF620 في القدرة على المحركات والأجهزة التي تؤدي المهام الميكانيكية.إنه يضمن أن هذه الأنظمة تعمل بسلاسة من خلال توفير تبديل طاقة موثوق بها ، مما يجعلها مفيدة في المصانع وخطوط الإنتاج.

IRF620 مكافئ mosfets والبدائل

يمكنك استبدال IRF620PBF بما يلي:

• IRF620

• IRF630

• IRF630PBF

• IRF634

• IRF640

• IRF640PBF

• IRF644

• IRF740

• IRF740A

• IRF740B

• IRF740LC

• IRFB13N50A

• IRFB17N50L

• IRFB9N60A

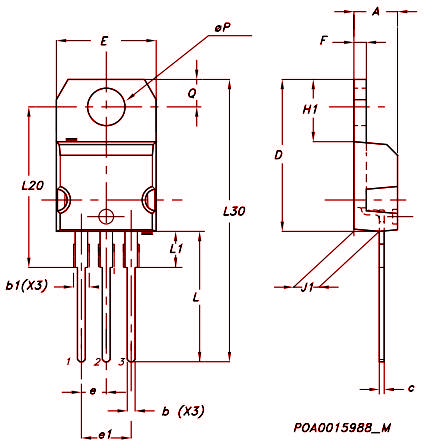

أبعاد IRF620 والتصميم الميكانيكي

IIRF620 الشركة المصنعة: stmicroelectronics

يتم تصنيع IRF620 بواسطة Stmicroelectronics ، وهي شركة معترف بها في جميع أنحاء العالم لخبرتها في إنشاء منتجات أشباه الموصلات عالية الجودة.تشتهر stmicroelectronics بتقديم حلول موثوقة في العديد من الصناعات ، من الإلكترونيات اليومية إلى التقنيات الأكثر تقدمًا.تم تصميم منتجاتها ، مثل IRF620 ، للمساعدة في إدارة الطاقة بكفاءة ، والتي أصبحت مطلوبة بشكل متزايد في الأجهزة الإلكترونية اليوم.

ينصب تركيز stmicroelectronics على الابتكار والتقدم في التكنولوجيا لتلبية المطالب المتزايدة للعالم الرقمي.لقد طوروا مجموعة واسعة من المنتجات التي تلعب دورًا في إدارة الطاقة وكفاءة الطاقة وأنظمة الأداء العالي.يضمن التزامهم بإنشاء منتجات يمكن الاعتماد عليها أن الحلول مثل IRF620 MOSFET توفر الموثوقية والكفاءة اللازمة في التصميمات الإلكترونية الحديثة.

ورقة البيانات pdf

ورقة البيانات IRF620

IRF620.pdf

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو IRF620 المستخدم؟

IRF620 هو 6A ، 200 فولت ن القنوات MOSFET.يتم استخدامه في مختلف الأنظمة الإلكترونية لإدارة الطاقة.يتم تشغيل ترانزستور وضع التحسين عند تطبيق الجهد الإيجابي على محطة البوابة.تم تصميمه مع تقنية DMOS في Fairchild ، فهو يساعد على تقليل المقاومة على الحالة ، مما يؤدي إلى أفضل كفاءة الطاقة.تم تصميم IRF620 أيضًا للتعامل مع نبضات عالية الطاقة ، مما يجعلها مناسبة لتطبيقات مثل محولات DC/DC ومستلزمات الطاقة.

2. ما هو تيار IRF620؟

يمكن لـ IRF620 التعامل مع تيار مستمر يصل إلى 6 أ مع تصنيف الجهد 200 فولت.إنه مثالي للتطبيقات عالية الطاقة حيث هناك حاجة إلى التيار والجهد العالي ، مثل أنظمة التحكم في المحركات وإمدادات الطاقة غير المنقطعة.
