داخل IC 7490: دليل شامل لدوائر مضادة العقد

في عالم الإلكترونيات الرقمية الشاسعة والمتوسطة باستمرار ، لا يمكن المبالغة في دور الدوائر المتكاملة في تعزيز تطور وكفاءة الأنظمة الإلكترونية.من بين هذه المكونات الأساسية ، تبرز IC 7490 كعضو علامي (BCD) النموذجي (BCD) ، وهو مفتاح في التطبيقات التي تتطلب عدًا دقيقًا وفعالًا.تشتهر IC 7490 بوظائفها القوية ، تسهل التميز الرقمي من خلال إدارة الأرقام العشرية بسلاسة وإعادة ضبطها دون عناء ، مما يجعله مطلوبًا في الأجهزة التي تتراوح من الساعات الرقمية إلى أنظمة التحكم المعقدة.هذه المقالة تنطلق في IC 7490 ، حيث تكشف عن دينامياتها التشغيلية ، والفروق الدقيقة الهيكلية ، وتأثيرها العميق على الإلكترونيات الرقمية ، وبالتالي إلقاء الضوء على دورها الرئيسي في التطبيقات التكنولوجية الحديثة.

كتالوج

استكشاف IC 7490

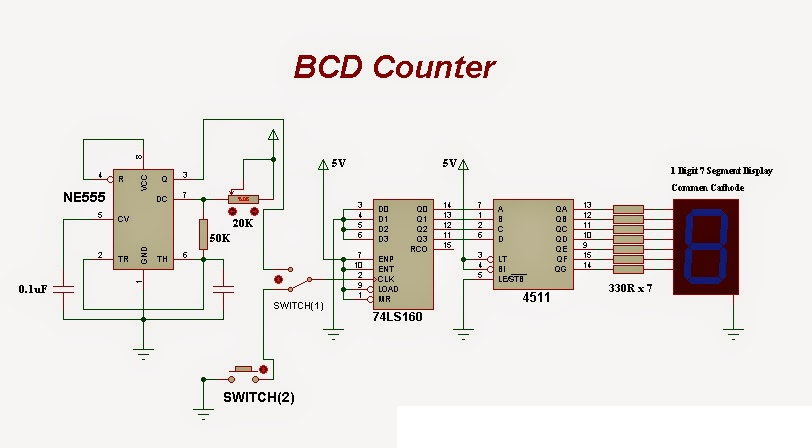

لا يزال عداد العشرية العشرية (BCD) ثنائية الزفاف حجر الزاوية في الإلكترونيات الرقمية.إنه بارع في حساب الأرقام العشرية حتى عشرة ، ويتم إعادة تعيينه تلقائيًا مع كل نبضة على مدار الساعة.يتم إنشاء المخرجات الفريدة من 0000 إلى 1001 بالتنسيق الثنائي بدقة ، مما يوضح مساهمته في كفاءة النظام.IC 7490 عبارة عن دائرة متكاملة مفصلة مصممة خصيصًا للعد العشري ، مما يضمن التشغيل السلس للدوائر الإلكترونية.

تجد عدادات BCD مكانها في التطبيقات التي لا تعد ولا تحصى ، بما في ذلك الساعات الرقمية ، مقاييس الأطراف ، والحساب.في السيناريوهات التي تتطلب تمثيلًا دقيقًا للأرقام العشرية في أشكال ثنائية ، تتفوق هذه العدادات من خلال تخفيف التحويل إلى التنسيقات المفهومة بسهولة.نظرًا لاستخدام عدادات BCD في أنظمة التحكم والأجهزة التي تتطلب تمثيلًا عدديًا دقيقًا ، يظهر تقدير أعمق لعمليتها من خلال الاستخدام اليومي.

يمثل IC 7490 خطوة جديرة بالملاحظة للأمام في التصميم الرقمي ، مما يعزز التحولات السلس والأداء القوي في حساب المهام.يحتفظ المهندسون بقدرةهم على التكيف باحترام كبير ، خاصةً عند العمل على الإلكترونيات المعقدة ، نظرًا لتعاملها متعدد الاستخدامات لمختلف وظائف العد.هذه الكفاءة في العملية تجعلها خيارًا مفضلًا لصياغة الأنظمة الرقمية حيث تحمل الدقة والاعتمادية قيمة كبيرة.

IC 7490 نظرة عامة

IC 7490 هي دائرة متكاملة متطورة مصممة كعداد مدته 4 بت.في جوهرها ، تستخدم آلية تموج الحمل وتتميز بسلسلة من الفرق المترابطة/العبيد المترابطة.يتم تنظيم الدائرة بشكل عبقري في قسمين وظيفيين متميزين: أحدهما يسهل عملية الفجوة على بعد اثنين والآخر عملية قسمة.يستجيب هذا التكوين المزدوج لترددات الساعة المختلفة ، مما يؤدي إلى انتقالات الحالة الديناميكية مع كل نبضة على مدار الساعة.يسمح هذا النهج الهيكلي بقدرات العد متعددة الاستخدامات ، وفتح الطرق للتطبيقات الرقمية المعقدة.

يمكّنك إطار المقطع المزدوج الفريد من IC من استكشاف مجموعة من تطبيقات العد الرقمي.عند احتضان وظائف الفجوة بين الاثنين والتقسيم ، يمكنك تخصيص نطاقات التخصيص باستخدام تصميمات منطقية معقدة.تثبت هذه القدرة على التكيف مفيدة في التطبيقات التي تنطوي على تقسيم التردد ، مما يجعلها ميزة قيمة في الساعات ، وعدادات التردد ، والدوائر ذات الصلة.يمكنك في كثير من الأحيان دفع حدود ميزاتها ، والسعي لتحسين الأداء في كل من مساعي العد المتزامنة وغير المتزامنة.

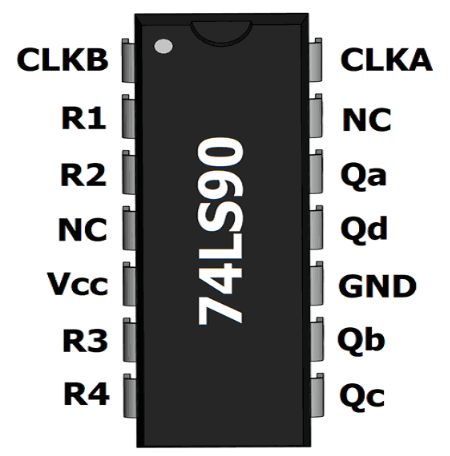

IC 7490 تكوين دبوس

رقم الدبوس	اسم الدبوس	وصف
1	CLKB	مدخلات الساعة 2
2	R1	إعادة تعيين 1
3	R2	إعادة تعيين 2
4	NC	غير متصل
5	VCC	مدخلات العرض الإيجابية
6	R3	إعادة تعيين 3
7	R4	إعادة تعيين 4
8	QC	دبوس الإخراج 3
9	QB	دبوس الإخراج 2
10	GND	أرضي
11	QD	دبوس الإخراج 4
12	QA	دبوس الإخراج 1
13	NC	غير متصل
14	Clka	مدخلات الساعة 1

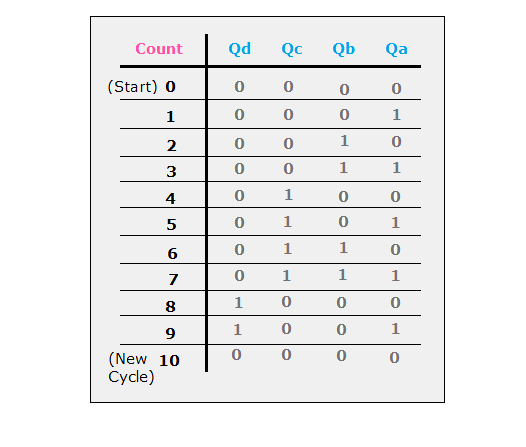

جدول الحقيقة

يعرض الجدول أدناه جدول الحقيقة لـ IC 7490 Decade عداد.كما هو موضح ، فإن العداد يتقدم بالتتابع من خلال الدول من 0 إلى 9 ، عند هذه النقطة ، تقوم بإعادة ضبطها تلقائيًا ويبدأ عدًا جديدًا دورة.

الميزات والمواصفات الفنية

الميزة/المواصفات	وصف
تبديد السلطة	ما يقرب من 145 ملليوات
التردد العد	يعمل في 42 ميغاهرتز
أوضاع العد	تقدم أوضاع عد مختلفة
مدخلات الثنائيات المشبك	يقيد تأثير الإنهاء عالي السرعة
الجهد توريد	يعمل ضمن جهد العرض من 5 فولت
نطاق درجة الحرارة المحيط	وظيفية من -55 درجة مئوية إلى 125 درجة مئوية

IC 7490 الدوائر

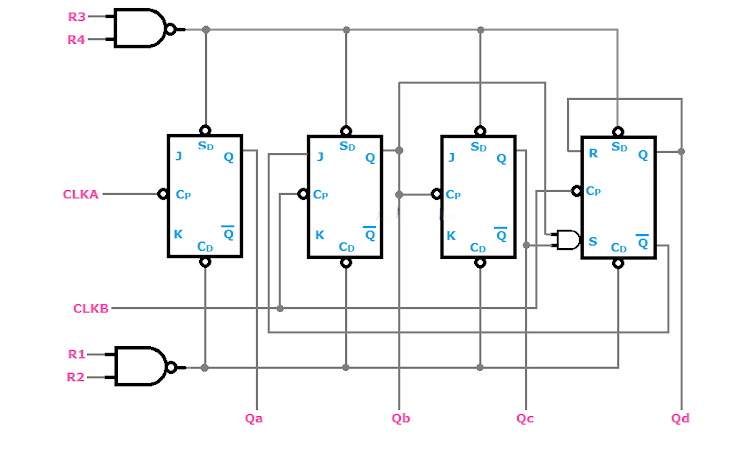

الدائرة الداخلية

تم أرخّم IC 7490 بسلسلة من أربعة من فليب JK Master-slip-flops متماسكة ، مما يشكل نواة مخططها التشغيلي.يبدأ بدء هذا التسلسل بتنشيط فليب من خلال دبوس CLKA ، مما يمهد الطريق لتطوير الوجه اللاحق الذي يتم المناورة من خلال دبوس CLKB ، مما ينظم تطور إشارة متناغم وتتابع.

مخطط كتلة

يعرض الرسم البياني الهيكلي لـ IC 7490 مكوناته ، مع تركيز خاص على المدخلات التي توجه وظائفها.

• يوفر VCC و GND طاقة الدائرة ، مع VCC يمثل مستوى الجهد الأعلى و GND يعمل كأرض تثبيت.

• مدخلات الساعة (A و B) تلبي نبضات الإيقاع المطلوبة لتشغيل IC ، وتجسيد علامة السمة المميزة لتصميم مضاد IC.

• تعيين المدخلات (S1 و S2) عادةً ما تتصل بـ GND في حالتها النائمة ، مما يوفر طريقًا إلى إعداد IC مسبقًا في حالة محددة ، حيث يشرع العدد في كثير من الأحيان من 0000 (0).

التعقيدات في تصميم العداد مع IC 7490

العديد من المفاهيم بمثابة العمود الفقري لتصميم العداد.إن فهمهم هو التخصص للتطبيق الفعال:

• تمكن العدادات غير المتزامنة من كل قسوة من التقليب من العمل بشكل مستقل ، خالية من المسافقة المتزامنة ، كما يتضح من ICS مثل 7490 و 7493.

• تعتمد العدادات المتزامنة على مصدر ساعة موحد ، مما يعزز الإجراءات المتزامنة ، وهو ما يتضح في نماذج IC مثل 74160 و 74163.

• BCD (العشري المشفر الثنائي) يحول الأرقام العشرية إلى تنسيق ثنائي ، مما يعزز تفاعلات البيانات الأكثر سلاسة داخل الأطر الرقمية.

• يحدد عد mod-n التقدم المحرز عبر "حالات" N 'قبل حدوث إعادة تعيين ، وتحديد معامل العداد.

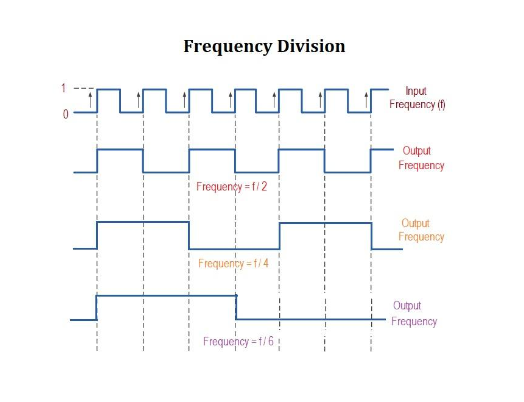

• تقسيم التردد يعبر عن طريقة تقسيم تواتر إشارة الساعة عن طريق تعديل معدل تنشيط الوجه ، وبالتالي تعرض كيفية تعديل عدادات ترددات الإشارة.

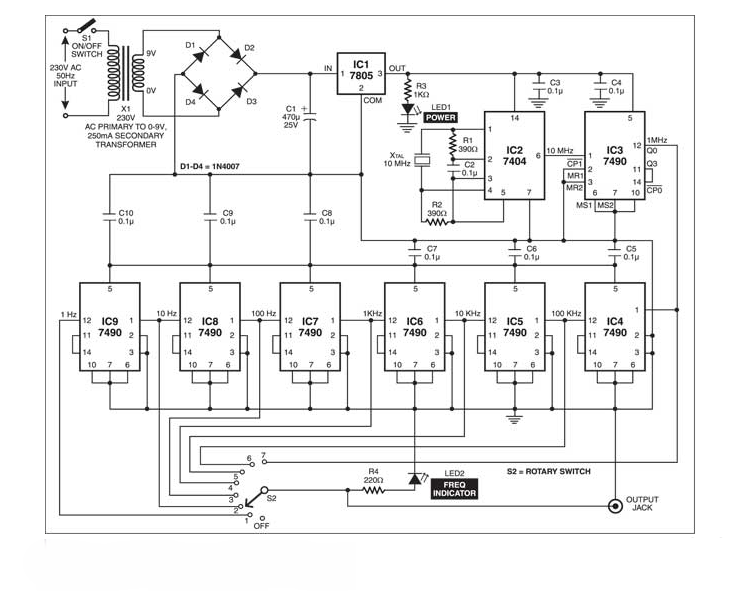

تنفيذ مقسم التردد باستخدام IC 7490

تتجلى القدرة الوظيفية لـ IC 7490 في تقسيم التردد في تطبيقها مع مذبذب بلوري 10 ميجا هرتز ، مصحوبًا بعاكس سداسي IC 7404 وعدة وحدات 7490.ينتج هذا الإعداد ببراعة مجموعة من الترددات تتراوح من 1 ميجا هرتز إلى 1 هرتز.في كل مستوى عداد ، يخضع التردد إلى انقسام بعامل عشرة ، ممثلة بصريًا مؤشرات LED التي تسلط الضوء على ترددات الإخراج ، مع التركيز على القدرة القوية لـ IC 7490 في تنفيذ مهام تقسيم التردد المتطورة.

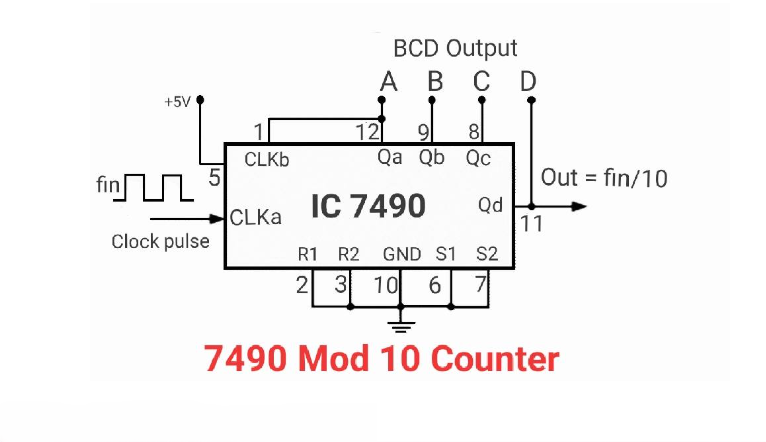

تشغيل عداد 7490 عقد

تعمل IC 7490 كخطة عشرية مشفرة ثنائية (BCD) ، تتقدم بأناقة من خلال عشر ولايات متميزة تتراوح من 0 إلى 9 ، وحصلت عليها تعيين عداد Modulo-10 (MOD-10).في جوهرها توجد وحدتان متكاملتان: A MOD-2 و MOD-5.في انسجام تام ، تظهر هذه الوحدات إمكانيات التنازل عن عقد من الزمان ، وتفي بمتطلبات كل من الدقة والكفاءة.تبدأ العملية مع عداد MOD-2 الذي يتأرجح بين حالتين ، 0 و 1. يولد هذا التذبذب إخراجًا يعمل كمدخل على مدار الساعة ، ويوجه عداد MOD-5.الاتصالات الدقيقة مفيدة: ربط ساعة عداد MOD-5 إلى CLKB و MOD-2 عداد CLKA لضمان تشغيل سلس.

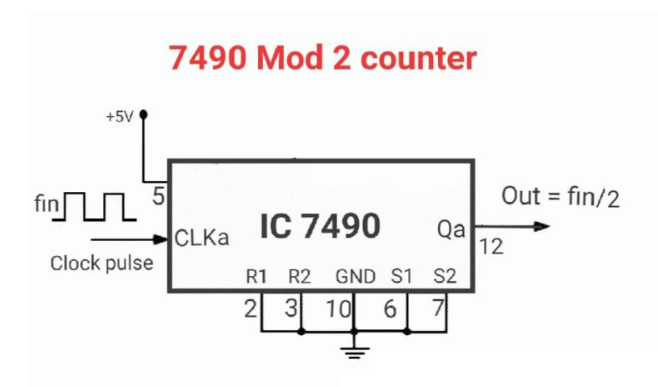

عداد وحدات

في اللحظة التي تعمل فيها إشارة الساعة على إشراك قسم MOD-2 ، فإنها تتناوب بمهارة إخراجها ، QA ، بين 0 و 1. يدفع هذا الإخراج المتأرجح قسم MOD-5 من خلال خمس حالات متميزة ، مما يكمل دورة BCD من 0 إلى 9 مع وظائف لا تشوبها شائبة.مزود بمسامير إعادة ضبط (R0 و R1) واثنين من المسامير المحددة (S0 و S1) ، يوفر العداد تحكمًا مرنًا على حالته.إشراك دبوس إعادة ضبط مع إشارة عالية أو تعيين دبوس محدد منخفض يعيد تعيين العدد إلى 0000 ، وتوافق الدائرة للبدء من جديد.على الجانب الآخر ، تتيح إشارة منخفضة على إعادة ضبطها وارتفاعها على المجموعة العداد أن ترتفع إلى الحد الأقصى لعدد 1001 ، أو تسعة.

لتوسيع سعة العد بجرأة إلى أرقام مضاعفة (تصل إلى 99 ، MOD-100) أو حتى الأرقام الثلاثية (الممتدة إلى 999 ، MOD-1000) تتطلب الحد الأدنى من التعديلات.من خلال دمج أعلى مخرجات من IC كإدخال الساعة إلى آخر في سلسلة متتابعة ، تصبح هذه التعديلات ممكنة.بالنسبة لعمليات MOD-10 النموذجية ، يجب ربط إدخال الساعة الثانية ، الموجود في PIN 1 ، بـ QA ، مع جميع دبابيس إعادة التعيين الأخرى على الأرض.نبض واحد يتم تسليمه إلى دبوس 1 ينطلق بشكل فعال العد.اعتماد عقل الاستعلام ، لعمليات MOD-6 ، إشراك الإدخال 1 مع RESET DIN R3 و R4 على أساس ، وربط QA بشكل مبدئي لإدخال 2 لإعادة معايرة إطار العد.

دمج IC 7490 وشاشة 7 قطاع

يوفر استكشاف تصميم الدوائر الرقمية مع IC 7490 و IC 7446 لعرض التهم من 0 إلى 9 على شاشة 7 قطاع رحلة مثيرة إلى الإلكترونيات.كل نبض على مدار الساعة يغير هذا المزيج ، مما يخلق سلسلة جذابة من العروض المرئية.

يعمل IC 7490 كضكان عقد من الزمان ، حيث يتم توجيه العد من 0 إلى 9. تتضمن مهمتها تقسيم نبض الساعة إلى عشرة مخرجات ، مما يؤدي إلى دقة تسلسل العد المرئي على الشاشة.يمكنك في كثير من الأحيان الإعجاب بـ IC 7490 لاعتماده ، خاصة في الساعات الرقمية وعدادات التردد التي تتطلب تحكمًا دقيقًا للتسلسل.

في الممارسة العملية ، يتضمن إنشاء IC 7490 اعتبارات دقيقة مثل مستويات الطاقة ، وتقليل الضوضاء ، والمحاذاة الدقيقة لإشارات الإدخال.إن إدارة هذه الجوانب بنجاح تؤمن الأداء السلس ويمنع العد غير المنتظم.يمكنك في كثير من الأحيان الاستفادة من تجربتهم لضبط معلمات الدائرة ، ورفع الاستقرار والدقة.

توصيل شاشات IC 7490 و 7 بقطعة مع IC 7446

يلعب IC 7446 دورًا رئيسيًا في تحويل مخرجات العد الثنائية إلى أرقام مفهومة بصريًا على شاشة 7 قطاع.إنه يعمل كبرنامج تشغيل ، وتفسير الإخراج الثنائي IC 7490 وتنشيط الأجزاء المناسبة لتشكيل الأرقام العشرية.

ينطوي تطبيق IC 7446 على اعتبارات عملية.يمنع ضمان قيود الجهاز الحالي وجودة الاتصال الإرهاق ويضمن رؤية أرقام واضحة.يمكنك دمج المقاومات استراتيجيا لموازنة التدفق الحالي ، وبالتالي إطالة عمر العرض.

تكمن السمة المميزة للأنظمة الرقمية المكررة في تعدد استخداماتها الوظيفية والتكيف مع ترددات الساعة المختلفة.يدعم ضمان التوافق بين تردد نبض الساعة ونظام العد التشغيل السلس ، مع التعديلات المطلوبة لاستيعاب احتياجات وبيئات مختلفة في التصميم.

تطبيقات IC 7490

آليات العد الرقمية

داخل عالم العد الرقمي ، يحتل IC 7490 مركز الصدارة بقدرته الفطرية على الدوران من خلال الأرقام من 0 إلى 9. كما تسعى الأجهزة إلى إدارة العدد الدقيقة ، والتعددات والتوافق في هذا العقد مضاد للعقد عندما يتم خلطه مع العناصر الرقمية الأخرى ،الكشف عن علاقة تكافلية تعجبك.

تعزيز العرض مع شاشات 7 قطاع

يجد IC 7490 دورًا ذا مغزى في شاشات العرض 7 ، مما يسهل نهجًا منظمًا لتمثيل الأرقام.هذه العروض سائدة في الإلكترونيات الاستهلاكية ، مما يضمن قابلية القراءة دون عناء.يمكنك في كثير من الأحيان البحث في الفروق في صقل IC 7490 لتحقيق أداء العرض الأمثل ، وهي حرفة لا تعزز تفاعلك فحسب ، بل تمهد أيضًا الطريق لاكتشاف الكفاءة غير المتوقعة.يميزك معايرة هذه العروض بدقة عن المبتدئين الذين يتوقون إلى التعلم.

الدقة في أجهزة ضبط الوقت والساعات الرقمية

عند وضعه في مركز أجهزة ضبط الوقت والساعات الرقمية ، يكشف IC 7490 براعته في تقسيم الوقت بدقة.من خلال تأثيرها على الأنظمة المعتمدة على الوقت ، فإنه يوفر قطاعات زمنية موثوقة تستخدم للعمليات.يتطلب إتقان التزامن مع المكونات التكميلية مزيجًا من النظرية والتجربة العملية.يحول هذا المسعى الدقيق وظائف خط الأساس إلى ابتكارات توقيت متطورة تعتز به من عشاق الحراسة.

التبسيط الأتمتة والتحكم في بيئات الخادم

إن دمج IC 7490 في دوائر التحكم الآلية داخل الأنظمة والخوادم الرقمية يعزز الفعالية التشغيلية المعززة.إنه يقوم بتنظيم عمليات معقدة مثل جدولة المهام وتوزيع الموارد من خلال تتبع دورات التشغيل بدقة.أولئك الذين يتلقون مخضرمين في تزامن الخادم يستفيدون من هذه الميزات لتحسين إنتاجية الخادم ، وتشكيل ديناميكيات إدارة حركة مرور الشبكة بمهارة.يعرض هذا التطبيق الحكيم مدى إعادة تعريف التكنولوجيا المتكاملة العميقة ورفع قدرات النظام.

خاتمة

يؤكد استكشاف IC 7490 في هذه المقالة على دوره الجاد كضادة لعقد العقد في الإلكترونيات الرقمية.من خلال قدرات العد الدقيقة وإعادة ضبطها ، أثبت IC 7490 ضروريًا في العديد من التطبيقات التي تتطلب الموثوقية والدقة.لا يعزز تكامله في الأجهزة المختلفة الأداء فحسب ، بل يضع أيضًا تبسيط التعقيد الكامن في تصميم الدائرة الرقمية.مع استمرارنا في دفع حدود ما هو ممكن في الإلكترونيات الرقمية ، فإن المبادئ الأولية التي يتجسدها IC 7490 ستلهم بلا شك المزيد من الابتكارات ، مما يضمن أنها لا تزال حجر الزاوية في تطوير الأنظمة الإلكترونية المتقدمة.هذا الفحص التفصيلي لـ IC 7490 لا يثري فهمنا فحسب ، بل يحتفل أيضًا بأهميته الدائمة في تشكيل مستقبل التكنولوجيا.
