محولات الطاقة المعزولة وغير المعزولة: ما الفرق؟

عند العمل مع إلكترونيات الطاقة، عليك أن تفهم الفرق بين محولات الطاقة المعزولة وغير المعزولة.يشرح هذا المقال ماهية كل نوع، وكيفية عمله، وكيفية نقل الطاقة في الدائرة.ستتعرف أيضًا على أنواع المحولات الشائعة المستخدمة في كل فئة.بالإضافة إلى ذلك، فهو يتناول مزاياها وتطبيقاتها وكيفية اختيار التطبيق المناسب لنظامك.

كتالوج

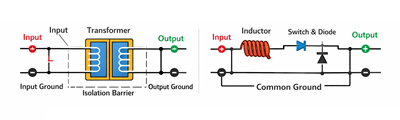

الشكل 1. نظرة عامة على محول الطاقة المعزول وغير المعزول

ما هو محول الطاقة المعزول؟

محول الطاقة المعزول هو نوع من دوائر تحويل الطاقة التي تنقل الطاقة بين المدخلات والمخرجات دون اتصال كهربائي مباشر.والغرض الأساسي منه هو توفير السلامة الكهربائية وعزل الضوضاء عن طريق فصل أسباب الإدخال والإخراج.ويتحقق هذا الفصل من خلال العزل الجلفاني، الذي يمنع التيار من التدفق مباشرة بين الجانبين.بدلاً من المسار الموصل، يتم نقل الطاقة عبر وسط وسيط، عادةً باستخدام الاقتران المغناطيسي أو البصري.يساعد هذا التصميم على حماية المكونات الحساسة من ارتفاع الجهد أو الأعطال في جانب الإدخال.يتم تعريف محولات الطاقة المعزولة من خلال قدرتها على الحفاظ على الاستقلال الكهربائي بين المدخلات والمخرجات مع الاستمرار في توفير الطاقة التي يمكن التحكم فيها.

ما هو محول الطاقة غير المعزول؟

محول الطاقة غير المعزول هو دائرة تحويل الطاقة حيث يتشارك المدخلات والمخرجات في اتصال كهربائي مباشر.والغرض الرئيسي منه هو تنظيم مستويات الجهد بكفاءة داخل الأنظمة التي لا تتطلب فصلًا كهربائيًا.في هذا التصميم، يشترك كلا الجانبين عادةً في أرضية مشتركة، مما يسمح للتيار بالتدفق مباشرة بين المدخلات والمخرجات.يعمل هذا المرجع المشترك على تبسيط بنية الدائرة وتقليل عدد المكونات.نظرًا لعدم وجود عزل كلفاني، يتم ربط المدخلات والمخرجات كهربائيًا في جميع الأوقات.لذلك يتم تعريف محولات الطاقة غير المعزولة من خلال مسارها الموصل المستمر والتأريض المشترك بين المصدر والحمل.

كيف تعمل محولات الطاقة المعزولة وغير المعزولة؟

مبدأ عمل المحولات المعزولة (الاقتران المغناطيسي)

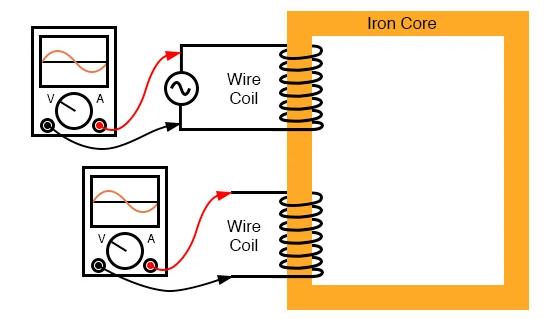

الشكل 2. مخطط عزل المحولات

تعمل المحولات المعزولة عن طريق نقل الطاقة من خلال الاقتران المغناطيسي بدلاً من التوصيل الكهربائي المباشر.يقوم جهاز التبديل بتشغيل وإيقاف جهد الدخل بسرعة، مما يخلق تيارًا متغيرًا بمرور الوقت في الملف الأولي للمحول.يولد هذا التيار المتغير مجالًا مغناطيسيًا داخل قلب المحول، والذي يرتبط بالملف الثانوي.يولّد المجال المغناطيسي جهدًا كهربائيًا في الجانب الثانوي، مما يسمح بنقل الطاقة عبر حاجز العزل.نظرًا لعدم وجود مسار موصل بين اللفات، يتم الحفاظ على الفصل الكهربائي طوال العملية.يقوم جانب الإخراج بعد ذلك بتحويل الإشارة المستحثة إلى جهد تيار مستمر قابل للاستخدام باستخدام مراحل التصحيح والتصفية الأساسية.تضمن هذه الطريقة نقل الطاقة بشكل متحكم فيه مع الحفاظ على العزل الجلفاني بين المدخلات والمخرجات.

مبدأ عمل المحولات غير المعزولة (تنظيم التبديل)

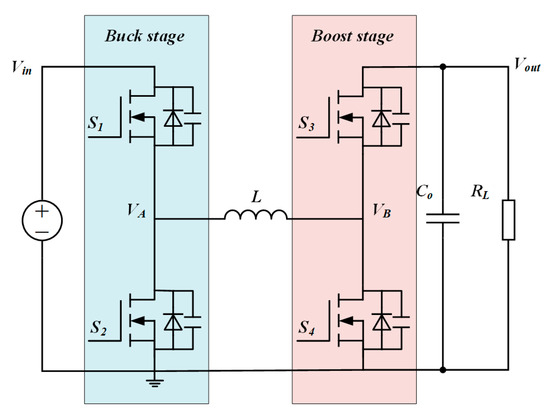

الشكل 3. دائرة التبديل غير المعزولة

تقوم المحولات غير المعزولة بتنظيم الجهد من خلال إجراء التبديل ضمن مسار كهربائي مستمر.يتم تشغيل وإيقاف مفتاح أشباه الموصلات بسرعة للتحكم في كيفية تدفق الطاقة من المدخلات إلى المخرجات.أثناء التبديل، يقوم المحرِّض بتخزين الطاقة مؤقتًا في مجاله المغناطيسي ثم يطلقها إلى الحمل.يتم استخدام المكثفات لتسهيل الإخراج والحفاظ على مستوى جهد ثابت.نظرًا لأن المدخلات والمخرجات لها أرضية مشتركة، فإن نقل الطاقة يحدث مباشرة من خلال مكونات الدائرة.تقوم عملية التبديل بضبط دورة العمل لتنظيم جهد الخرج وفقًا لمتطلبات النظام.يتيح هذا الأسلوب تحويل الجهد بكفاءة دون الحاجة إلى مكونات العزل.

أنواع محولات الطاقة المعزولة وغير المعزولة

أنواع محولات الطاقة المعزولة

1. محول Flyback

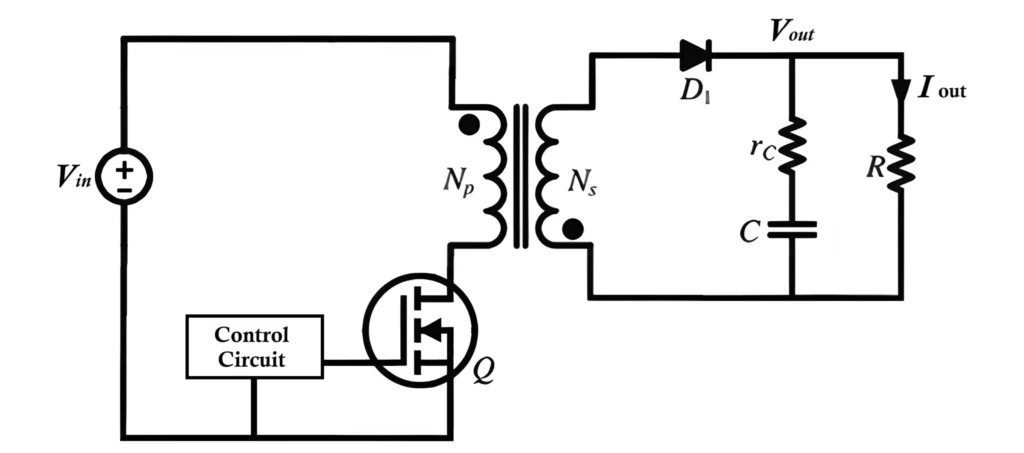

الشكل 4. مخطط دائرة محول Flyback

محول flyback هو محول طاقة بسيط معزول يقوم بتخزين الطاقة في محول ويسلمها إلى الإخراج.يستخدم محولًا ذو ملفات أولية وثانوية، حيث يتم التحكم في الجانب الأساسي بواسطة جهاز تبديل.عندما يعمل المفتاح، يتم تخزين الطاقة أولاً في المحول ثم يتم نقلها إلى الجانب الثانوي.تشتمل الدائرة الثانوية على صمام ثنائي ومكثف لتحويل وتنعيم جهد الخرج.يسمح هذا الهيكل بتحويل الجهد وعزله ضمن تصميم مدمج.تسلط الدائرة الموضحة الضوء على الترتيب الأساسي لاقتران المحولات والتحكم في التبديل وتصحيح الإخراج.تُعرف محولات Flyback على نطاق واسع ببساطتها وملاءمتها في تطبيقات الطاقة المنخفضة إلى المتوسطة.

2. تحويل إلى الأمام

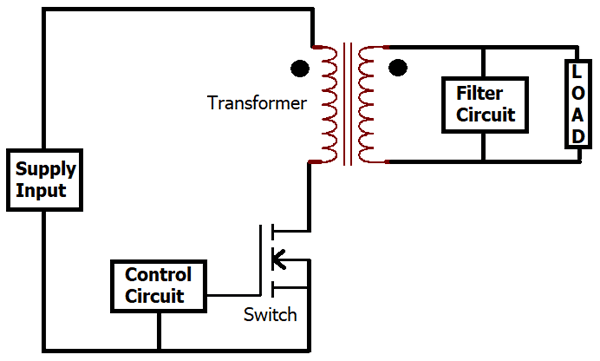

الشكل 5. مخطط دائرة المحول الأمامي

المحول الأمامي هو محول طاقة معزول ينقل الطاقة مباشرة من المدخلات إلى المخرجات أثناء فترة التبديل.يستخدم محولًا حيث تتدفق الطاقة إلى الجانب الثانوي أثناء تنشيط المفتاح.تشتمل الدائرة على مفتاح يتم التحكم فيه على الجانب الأساسي ومقوم مع مكونات ترشيح على الجانب الثانوي.على عكس التصميمات القائمة على تخزين الطاقة، يوفر المحول الطاقة بشكل مستمر خلال فترات التوصيل.يوضح الرسم البياني مسارًا واضحًا لنقل الطاقة عبر المحول إلى مرحلة الإخراج.يدعم هذا الهيكل تحويل الجهد المستقر مع الحفاظ على العزل الكهربائي.تُستخدم المحولات الأمامية بشكل شائع حيث يلزم تحسين الكفاءة وتوصيل الطاقة المتحكم فيه.

3. محول الدفع والسحب

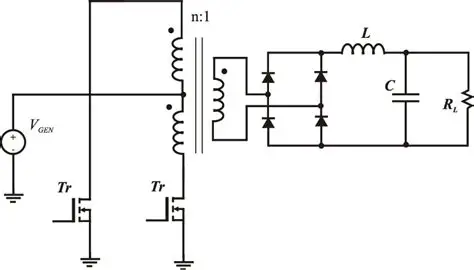

الشكل 6. مخطط دائرة محول الدفع والسحب

محول الدفع والسحب هو محول طاقة معزول يستخدم جهازي تبديل لتشغيل المحول بالتناوب.إنه يتميز بملف أولي للمحول يتم استغلاله في المنتصف، مما يسمح للتيار بالتدفق في اتجاهين متعاكسين خلال كل دورة تبديل.يعمل كل مفتاح بدوره، مما يؤدي إلى تنشيط نصف المحول في المرة الواحدة.يعمل هذا الإجراء المتناوب على تحسين استخدام المحولات ويدعم النقل الفعال للطاقة.يشتمل الجانب الثانوي على التصحيح والتصفية لإنتاج جهد خرج ثابت.يعكس الرسم التخطيطي الترتيب المتماثل للمفاتيح ولفات المحولات.تُستخدم محولات الدفع والسحب بشكل شائع في تطبيقات الطاقة المتوسطة التي تتطلب تشغيلًا متوازنًا.

4. محول نصف الجسر

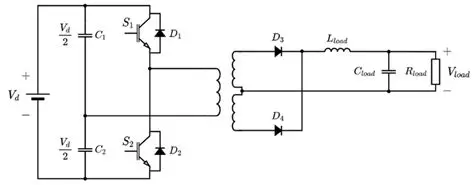

الشكل 7. مخطط دائرة محول نصف الجسر

محول نصف الجسر هو محول طاقة معزول يستخدم مفتاحين لقيادة محول من جهد دخل منفصل.تقسم الدائرة مصدر الإدخال إلى نصفين باستخدام المكثفات، مما يوفر مرجعًا لنقطة المنتصف.تعمل المفاتيح بالتناوب لتطبيق الجهد عبر الملف الأولي للمحول.يتيح هذا التكوين إمكانية التحكم في نقل الطاقة مع تقليل ضغط الجهد على كل مفتاح.يقوم المحول بعد ذلك بتوصيل الطاقة إلى الجانب الثانوي، حيث يتم تصحيحها وتصفيتها.يوضح الرسم التخطيطي الترتيب المتوازن لمفتاحين وواجهة المحول.تُستخدم المحولات نصف الجسرية بشكل شائع في أنظمة الطاقة المتوسطة إلى العالية مع التحكم الفعال في التبديل.

5. محول الجسر الكامل

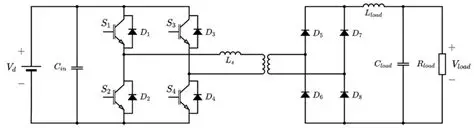

الشكل 8. مخطط دائرة محول الجسر الكامل

محول الجسر الكامل هو محول طاقة معزول يستخدم أربعة أجهزة تحويل لتشغيل المحول.يتم ترتيب المفاتيح في تكوين جسر H، مما يسمح بالاستفادة الكاملة من جهد الدخل.من خلال تبديل أزواج التبديل، تطبق الدائرة جهدًا ثنائي الاتجاه عبر المحول الأساسي.وهذا يتيح نقل الطاقة بكفاءة ويدعم التشغيل عالي الطاقة.يشتمل الجانب الثانوي على التصحيح والتصفية لإنتاج خرج تيار مستمر ثابت.يوضح الرسم التخطيطي ترتيب المفاتيح الأربعة المتصلة بالمحول ومرحلة الإخراج.تُستخدم محولات الجسر الكامل على نطاق واسع في التطبيقات عالية الطاقة التي تتطلب تحويل طاقة قوي وفعال.

أنواع محولات الطاقة غير المعزولة

1. محول باك (تنحى)

الشكل 9. مخطط دائرة محول باك

محول باك هو محول DC-DC غير معزول يعمل على تقليل جهد الإدخال العالي إلى جهد إخراج أقل.ويستخدم جهاز تبديل للتحكم في مقدار الطاقة التي يتم تسليمها من المصدر إلى الحمل، بينما يساعد المحث على تسهيل تدفق التيار.يوفر الصمام الثنائي مسارًا للتيار عند إيقاف تشغيل المفتاح، ويساعد المكثف في الحفاظ على جهد خرج ثابت.هذا الهيكل الأساسي يجعل محول باك واحدًا من أكثر أنواع محولات الطاقة المتدرجة شيوعًا في الأنظمة الإلكترونية.يتضمن ترتيب الدائرة عادةً مفتاحًا وصمامًا ثنائيًا ومغويًا ومكثفًا متصلين في تصميم مدمج غير معزول.وبسبب هذه الهيكلية البسيطة، يتم استخدام محولات الجهد على نطاق واسع حيثما تكون هناك حاجة إلى تقليل الجهد بكفاءة.في إلكترونيات الطاقة، يتم تقييم محول باك كحل عملي لإخراج الجهد المنخفض المنظم من مصدر تيار مستمر أعلى.

2. محول التعزيز (خطوة للأعلى)

الشكل 10. مخطط دائرة محول التعزيز

محول التعزيز هو محول DC-DC غير معزول يعمل على زيادة جهد الدخل المنخفض إلى جهد خرج أعلى.إنه يعمل عن طريق تخزين الطاقة في مغو ثم إطلاق تلك الطاقة لرفع جهد الخرج فوق مستوى الإدخال.تشتمل الدائرة عادة على ملف حث، ومفتاح، وصمام ثنائي، ومكثف، مما يشكل بنية محول تصاعدي قياسية.عندما تتحرك الطاقة عبر مسارات الشحن والتفريغ للمحرِّض، يتم بناء الخرج واستقراره للحمل.وهذا يجعل محول التعزيز خيارًا مستخدمًا على نطاق واسع في تصميم مصدر الطاقة عندما يكون هناك حاجة إلى جهد تيار مستمر أعلى من مصدر أقل.يحافظ تكوينه غير المعزول على الدائرة مدمجة ومستمرة كهربائيًا من الإدخال إلى الإخراج.بالنسبة للعديد من الأنظمة الإلكترونية، يوفر محول التعزيز طريقة مباشرة لتحقيق زيادة فعالة في الجهد بدون مكونات العزل.

3. محول Buck-Boost (خطوة لأعلى/لأسفل)

الشكل 11. مخطط دائرة محول Buck-Boost

محول Buck-boost هو محول DC-DC غير معزول يمكنه إما تقليل أو زيادة جهد الخرج وفقًا لمتطلبات الدائرة.فهو يجمع بين إجراء التحويل ونقل الطاقة القائم على المحث لتوفير تنظيم مرن للجهد من طوبولوجيا واحدة.يكون هذا المحول مفيدًا عندما يكون جهد الإدخال أعلى أو أقل من مستوى الإخراج المطلوب أثناء التشغيل.يتضمن هيكل دائرتها مفتاحًا وصمامًا ثنائيًا ومغويًا ومكثفًا تم ترتيبهما لدعم كل من التحويل التنازلي والتصاعدي.في بعض التكوينات، يمكن عكس قطبية الخرج، بينما في حالات أخرى تم تصميم الدائرة لإخراج منظم غير مقلوب.إن الهيكل الذي يظهره هذا النوع من الدوائر يسلط الضوء على قدرته على التكيف مع مستويات الجهد دون استخدام المحول.وبسبب هذه المرونة، يعد محول buck-boost أحد أنواع المحولات غير المعزولة المهمة في إلكترونيات الطاقة الحديثة.

مزايا محولات الطاقة المعزولة وغير المعزولة

مزايا محولات الطاقة المعزولة

• يوفر الفصل الكهربائي بين المدخلات والمخرجات.

• تحسين سلامة المستخدم والمعدات.

• يساعد على تقليل انتقال الضوضاء بين جوانب الدائرة.

• يدعم تحويل الجهد العالي بأمان أكبر.

• يسمح بمراجع أرضية مختلفة على كل جانب.

• يوفر مرونة قوية في التصميم في أنظمة الطاقة.

• مفيد لتصميمات إمدادات الطاقة متعددة المخارج.

• يساعد على حماية الدوائر الحساسة.

مزايا محولات الطاقة غير المعزولة

• يوفر كفاءة تحويل عالية في العديد من التصاميم.

• يستخدم مكونات أقل وتخطيطات أبسط.

• يقلل من الحجم والوزن الكلي للدائرة.

• يخفض تكلفة التصنيع والتصميم.

• يدعم تكامل إمدادات الطاقة المدمجة.

• يستجيب بشكل جيد في أنظمة التيار المستمر ذات الجهد المنخفض.

• يبسط التأريض والتصميم على مستوى اللوحة.

• يناسب الأجهزة الإلكترونية ذات المساحة المحدودة بسهولة.

تطبيقات محولات الطاقة المعزولة وغير المعزولة

1. أنظمة التحكم الصناعية

تُستخدم محولات الطاقة المعزولة على نطاق واسع في أنظمة التحكم الصناعية مثل PLCs ومحركات المحركات ومعدات التشغيل الآلي للمصانع.غالبًا ما تتعامل هذه الأنظمة مع مجالات جهد مختلفة، لذلك يلزم الفصل الكهربائي بين أقسام التحكم والطاقة.تُستخدم المحولات غير المعزولة أيضًا داخل الدوائر الفرعية ذات الجهد المنخفض حيث يكون التنظيم المباشر كافيًا.تكمن أهميتها في المعدات الصناعية في توفير طاقة مستقرة لمكونات المراقبة والمنطق والقيادة.

2. معدات الاتصالات

تستخدم أنظمة الاتصالات المحولات المعزولة وغير المعزولة في أجهزة التوجيه والمحطات الأساسية والمحولات ووحدات الاتصال.تُستخدم المحولات المعزولة بشكل شائع في الأقسام التي تتطلب فصلًا آمنًا والتحكم في الضوضاء بين مراحل الطاقة.غالبًا ما يتم وضع المحولات غير المعزولة بالقرب من المعالجات وشرائح الاتصال لتنظيم الجهد المحلي.تعتبر هذه المحولات مهمة لأن توصيل الطاقة الموثوق به يؤثر بشكل مباشر على معالجة الإشارات ووقت تشغيل الشبكة.

3. الالكترونيات الاستهلاكية

تعتمد الأجهزة مثل أجهزة التلفاز وأجهزة الكمبيوتر المحمولة وأنظمة الألعاب والمنتجات المنزلية الذكية على محولات الطاقة لتوفير الفولتية الداخلية المطلوبة.غالبًا ما يتم استخدام المحولات المعزولة في مراحل محول التيار المتردد أو التيار المستمر أو مصادر الطاقة التي يجب أن تفصل جانب المستخدم عن جانب التيار الكهربائي.تُستخدم المحولات غير المعزولة بشكل شائع داخل الجهاز لتحويل الجهد الكهربي على اللوحة بكفاءة.وتأتي أهميتها من تمكين الطاقة المدمجة والمستقرة والمنظمة بشكل صحيح عبر العديد من الوظائف الإلكترونية.

4. إلكترونيات السيارات

تستخدم المركبات الحديثة محولات الطاقة في أنظمة المعلومات والترفيه، ووحدات الإضاءة، وأنظمة إدارة البطارية، وأجهزة الاستشعار، ووحدات التحكم.تعتبر المحولات المعزولة مهمة في أقسام الجهد العالي من السيارات الكهربائية حيث يجب أن تظل المجالات الكهربائية المختلفة منفصلة.تُستخدم المحولات غير المعزولة على نطاق واسع لرفع الجهد أو خفضه داخل دوائر السيارات ذات الجهد المنخفض القياسية.هناك حاجة إلى هذه المحولات لأن إلكترونيات السيارات تتطلب طاقة يمكن الاعتماد عليها في ظل ظروف التشغيل المتغيرة.

5. المعدات الطبية

تعتمد الأجهزة الطبية مثل أجهزة مراقبة المرضى وأنظمة التصوير وأدوات التشخيص ومنتجات الرعاية الصحية المحمولة على تحويل الطاقة بشكل دقيق ومستقر.تعتبر المحولات المعزولة ذات أهمية خاصة في المعدات الطبية لأن الفصل الكهربائي غالبًا ما يكون مطلوبًا بين الجانب المتصل بالمريض ومصدر الطاقة.لا يزال من الممكن استخدام المحولات غير المعزولة في الأقسام الداخلية ذات الجهد المنخفض حيث يكون التحويل المباشر مناسبًا.دورها مهم لأن الأنظمة الطبية يجب أن تحافظ على قوة ثابتة للوظائف الإلكترونية الحساسة.

6. أنظمة الطاقة المتجددة

تستخدم أنظمة الطاقة الشمسية ووحدات تخزين الطاقة وأجهزة التحكم ذات الصلة محولات الطاقة لإدارة تحويل الجهد بين المصادر والبطاريات والأحمال.يتم استخدام المحولات المعزولة عند الحاجة إلى الفصل الكهربائي بين مراحل النظام أو الواجهات المختلفة.غالبًا ما يتم استخدام المحولات غير المعزولة في مسارات تنظيم التيار المستمر للشحن أو المراقبة أو تكييف الطاقة المحلية.تعتبر هذه المحولات مهمة لأن أنظمة الطاقة المتجددة يجب أن تتعامل مع ظروف الإدخال المتغيرة مع الحفاظ على طاقة الإخراج القابلة للاستخدام.

7. معدات الحوسبة ومعالجة البيانات

تستخدم الخوادم واللوحات المدمجة وأجهزة تخزين البيانات وأجهزة الشبكات قضبان طاقة متعددة للمعالجات والذاكرة ودوائر الدعم.تعد المحولات غير المعزولة شائعة في هذه الأنظمة لأنها تنظم بكفاءة الفولتية على مستوى اللوحة من حافلات التيار المستمر المتوسطة.قد تظهر المحولات المعزولة أيضًا في أقسام مصدر الطاقة الرئيسية أو واجهات الاتصال التي تتطلب الفصل.وتكمن أهميتها في دعم التشغيل المستقر للأنظمة الرقمية ذات متطلبات الجهد المختلفة.

8. إلكترونيات الطيران والدفاع

غالبًا ما تستخدم إلكترونيات الطائرات والأنظمة الفرعية للأقمار الصناعية وأجهزة الدفاع مراحل تحويل الطاقة المتخصصة لتتناسب مع متطلبات النظام الصارمة.يتم اختيار المحولات المعزولة بشكل متكرر حيث يكون الفصل الآمن أو التحكم في الضوضاء أو التأريض المستقل ضروريًا.تُستخدم المحولات غير المعزولة أيضًا في وحدات الجهد المنخفض المدمجة بإحكام حيث تتطلب المساحة والوزن.تعد هذه المحولات مهمة لأن الإلكترونيات التي تركز على المهام تتطلب طاقة موثوقة عبر بيئات التشغيل المعقدة.

الاختلافات بين محولات الطاقة المعزولة وغير المعزولة

الجانب	القوة المعزولة محول	غير معزولة محول الطاقة
العزلة تصنيف الجهد	عادة 500 فولت إلى حاجز عزل 5 كيلو فولت	0 فولت (لا حاجز العزل)
المسار الكهربائي	الطاقة نقل دون مسار موصل	مستمر المسار الموصل من الإدخال إلى الإخراج
إمكانات الأرض الفرق	يمكن التعامل مع كبيرة الاختلافات الأرضية (> 100 فولت)	يقتصر على نفسه إمكانات الأرض (فرق ≈0 فولت)
السلامة الامتثال	يلتقي معايير العزل المقوى/الأساسي (IEC/UL)	غير مناسب ل معايير عزل السلامة
محول الوجود	يستخدم المحول أو عنصر اقتران معزول	لا يوجد محول تستخدم
التبديل نطاق التردد	عادة 20 كيلو هرتز إلى 500 كيلو هرتز	عادة 100 كيلو هرتز إلى 2 ميجا هرتز
نطاق الكفاءة	~70% إلى 90% اعتمادا على الطوبولوجيا	~85% إلى 98% اعتمادا على التصميم
كثافة الطاقة	أقل بسبب المكونات المغناطيسية	أعلى بسبب تصميم مدمج
عدد المكونات	أعلى (10-30+ مكونات نموذجية)	أقل (5-15 مكونات نموذجية)
الحجم المادي	أكبر بسبب المحول والتباعد	أصغر، التكامل على مستوى ثنائي الفينيل متعدد الكلور ممكن
الوزن	أثقل بسبب النواة المغناطيسية	ولاعة مع الحد الأدنى من المغناطيس
أداء EMI	عزلة أفضل يقلل من الضوضاء التي أجريت	أكثر عرضة ل أجريت اقتران الضوضاء
الجهد الكهربي نسبة التحويل	واسعة و مرنة (على سبيل المثال، 400 فولت إلى 5 فولت)	محدودة نطاق التحويل (على سبيل المثال، 12 فولت إلى 5 فولت)
التكامل المستوى	كثيرا ما تستخدم كما وحدات طاقة منفصلة	بسهولة متكاملة في الهيئات التنظيمية القائمة على IC

كيفية الاختيار بين المحولات المعزولة وغير المعزولة

1. تحقق مما إذا كان العزل الكهربائي مطلوبًا

ابدأ بتحديد ما إذا كان يجب فصل المدخلات والمخرجات كهربائيًا من أجل السلامة أو حماية النظام.غالبًا ما تكون هذه هي نقطة الاختيار الأولى والأكثر أهمية في تصميم محول الطاقة.إذا كان النظام يجب أن يمنع الاتصال الكهربائي المباشر بين المصدر والحمل، فإن المحول المعزول عادة ما يكون الخيار الأفضل.إذا لم يكن هناك حاجة لمثل هذا الفصل، فقد يكون المحول غير المعزول كافيًا.تساعد هذه الخطوة على تضييق نطاق القرار بناءً على متطلبات النظام الأساسية.

2. تحديد العلاقة بين جهد الإدخال والإخراج

بعد ذلك، انظر إلى مستويات الجهد المتاحة عند المصدر والجهد الذي يحتاجه الحمل.تحتاج بعض الأنظمة فقط إلى تحويل بسيط للأسفل أو للأعلى داخل نفس الأرض الكهربائية، وهو ما يناسب غالبًا التصميمات غير المعزولة جيدًا.تتضمن الأنظمة الأخرى اختلافات جهد أوسع أو مجالات طاقة منفصلة قد تفضل الحلول المعزولة.تؤثر علاقة الجهد أيضًا على اختيار الطوبولوجيا وتخطيط النظام.هدف الجهد الواضح يجعل اختيار المحول أكثر عملية ودقة.

3. تقييم متطلبات السلامة والمتطلبات التنظيمية

راجع ما إذا كان المنتج يجب أن يفي بمعايير السلامة المتعلقة بحماية المستخدم أو العزل أو فصل المعدات.في العديد من الأنظمة المنظمة، خاصة عندما يتعلق الأمر بجهد كهربائي خطير، قد يكون العزل مطلوبًا وفقًا لقواعد التصميم أو احتياجات الاعتماد.تعد المحولات غير المعزولة بشكل عام أكثر ملاءمة في أنظمة الجهد المنخفض حيث لا تنطبق هذه المتطلبات.تعتبر هذه الخطوة مهمة بشكل خاص في المنتجات المخصصة للبيئات العامة أو الصناعية أو الحساسة.ينبغي دائمًا مراعاة الامتثال للسلامة في وقت مبكر من عملية التصميم.

4. ضع في اعتبارك حدود المساحة والوزن والتخطيط

يمكن أن يؤثر الحجم الفعلي بشدة على اختيار المحول الأفضل، خاصة في المنتجات الإلكترونية صغيرة الحجم.غالبًا ما يتم تفضيل المحولات غير المعزولة حيث يجب أن يظل التصميم صغيرًا وخفيفًا وسهل التكامل مع PCB.قد تحتاج المحولات المعزولة إلى مساحة أكبر لأنها تتضمن عادةً مكونات إضافية مغناطيسية ومكونات مرتبطة بالعزل.ولذلك ينبغي مراجعة مساحة اللوحة المتاحة وحجم العلبة قبل اتخاذ القرار النهائي.تضمن هذه الخطوة أن المحول المحدد سيتناسب مع تصميم المنتج بشكل واقعي.

5. حدد هدف التكلفة لمرحلة الطاقة

تعد الميزانية عاملاً رئيسياً آخر عند الاختيار بين محولات الطاقة المعزولة وغير المعزولة.عادةً ما تكون تكلفة التصميمات غير المعزولة أقل لأنها تستخدم أجزاء أقل وهياكل أبسط.يمكن للمحولات المعزولة زيادة تكلفة المواد والتصميم بسبب إضافة مكونات العزل والتنفيذ الأكثر تعقيدًا.يعتمد الاختيار الصحيح على ما إذا كان التطبيق يعطي الأولوية للفصل الكهربائي منخفض التكلفة أو الفصل الكهربائي الإضافي.تساعد هذه الخطوة على تحقيق التوازن بين الاحتياجات الفنية وأهداف تسعير المنتج.

6. قم بمطابقة المحول مع التطبيق النهائي

يجب أن يعكس القرار النهائي بيئة التشغيل الحقيقية والغرض من النظام.قد يحتاج المحول المستخدم في المعدات الصناعية أو الطبية أو ذات الجهد العالي إلى العزل بسبب متطلبات تصميم التطبيق.قد يستفيد المحول المستخدم لتنظيم التيار المستمر على متن الأجهزة الإلكترونية المدمجة بشكل أكبر من النهج غير المعزول.يساعد النظر إلى سياق التطبيق الكامل على تجنب الاختيار بناءً على عامل واحد فقط.تربط هذه الخطوة نوع المحول بالاستخدام العملي للنظام.

7. مراجعة مرونة التصميم على المدى الطويل

ومن المفيد أيضًا التفكير في الترقيات المستقبلية أو توسيع النظام أو إعادة استخدام التصميم.قد يوفر المحول المعزول مرونة أكبر عند توقع حدوث تغييرات لاحقة في أسس منفصلة أو مخرجات متعددة أو تغييرات أوسع في النظام.قد يكون المحول غير المعزول هو الخيار الأفضل عندما يتم إصلاح التصميم وتحسينه للحصول على أداء مضغوط.يمكن أن يؤدي التخطيط للاحتياجات المستقبلية إلى تقليل أعمال إعادة التصميم وتحسين قابلية تطوير النظام.تساعد هذه الخطوة الأخيرة على ضمان بقاء المحول مناسبًا بعد الإصدار الأول للمنتج.

خاتمة

والفرق الرئيسي بين المحولات المعزولة وغير المعزولة هو ما إذا كان الإدخال والإخراج منفصلين كهربائياً.توفر المحولات المعزولة أمانًا وحماية أفضل، في حين أن المحولات غير المعزولة أبسط وأصغر حجمًا وأكثر كفاءة.كل نوع له تصميمات مختلفة تناسب احتياجات الجهد والنظام المحددة.يعتمد اختيار النظام المناسب على السلامة ومستويات الجهد والحجم والتكلفة وكيفية استخدام النظام.
