LC4384C-75FTN256C: CPLD عالي الأداء للمنطق الرقمي الفعال وتطبيقات الطاقة المنخفضة

يعد LC4384C-75FTN256C جزءًا قويًا من جهاز المنطق القابل للبرمجة من سلسلة ISPMACH 4000C ومصمم للمشاريع التي تحتاج إلى حلول رقمية ذكية منخفضة الطاقة.هذا الجهاز متعدد الاستخدامات مع 384 macrocells و 192 دبابيس الإدخال/الإخراج ، ويعمل على الطاقة المنخفضة ، مما يجعله فعالا.سوف يستكشف هذا الدليل الميزات الرئيسية للجهاز والتفاصيل الفنية والاستخدامات ، مما يوضح كيف يحسن أداء الأنظمة الرقمية وكفاءتها.

كتالوج

LC4384C-75FTN256C الوصف

ال LC4384C-75FTN256C عبارة عن جهاز منطقي قابل للبرمجة قابلة للبرمجة (CPLD) المعقد عالي الأداء ، من شعرية أشباه الموصلات ، ينتمي إلى عائلة ISPMACH 4000C.تم تصميمه لتلبية التطبيقات التي تتطلب حلولًا منطقية رقمية مرنة مع بصمة منخفضة الطاقة.يتميز الجهاز بـ 384 Macrocells و 192 دبابيس إدخال/إخراج ، والتي توفر تنوعًا كبيرًا لتلبية احتياجات التصميم المختلفة.تتراوح البرمجة والجهد الأساسي التشغيلي من 1.65 فولت إلى 1.95 فولت ، مما يضمن إدارة الطاقة الفعالة.تتضمن مقاييس الأداء الرئيسية لـ LC4384C-75FTN256C تأخير انتشار قدره 7.5 NS وتردد التشغيل الذي يمكن أن يصل إلى 168 ميغاهيرتز.هذا المزيج من السرعة والاستجابة يجعلها مثالية لتطبيقات معالجة البيانات عالية السرعة.يدعم الجهاز معايير I/O متعددة مثل 3.3V و 2.5 فولت و 1.8 فولت LVCMOs ، مع مدخلات تحمل 5V لاستيعاب مجموعة واسعة من مستويات الإشارة.يتم تعزيز كل macrocell بعناصر تحكم فردية للساعة ، إعادة تعيين ، مسبقًا ، وتمكين الساعة ، مما يسمح بإدارة دقيقة للعمليات المنطقية.

إذا كنت تبحث عن إضافة أجهزة منطقية موثوقة وفعالة وعالية الأداء إلى منتجاتك ، فإن LC4384C-75FTN256C هو خيار رائع.وإذا كنت تفكر في تقديم طلب كبير ، فستتمكن من الاستفادة الكاملة مما تقدمه هذه التكنولوجيا المتقدمة لتطبيقاتك.

LC4384C-75FTN256C CAD نماذج

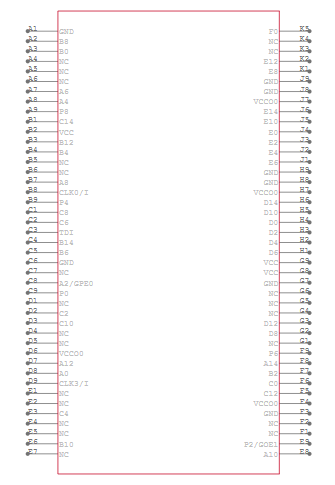

LC4384C-75FTN256C رمز

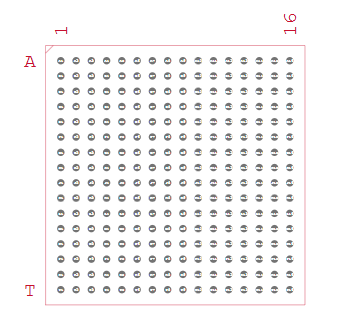

LC4384C-75FTN256C بصمة

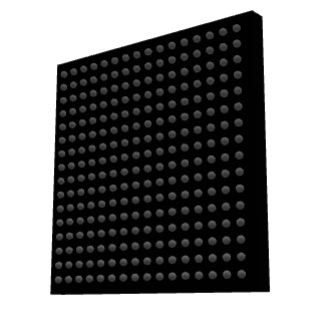

LC4384C-75FTN256C 3D نموذج

LC4384C-75FTN256C ميزات

• أداء عالي: يعمل LC4384C-75FTN256C بتردد أقصى مثير للإعجاب يصل إلى 178.57 ميجاهرتز ، إلى جانب تأخير انتشار منخفض قدره 7.5 نانو.هذا يضمن إمكانات معالجة البيانات السريعة وأوقات الاستجابة السريعة للبيئات الرقمية عالية السرعة.

• قابلية البرمجة في النظام (ISP): يدعم هذا الجهاز البرمجة داخل النظام من خلال واجهة متوافقة مع IEEE 1532.تتيح هذه الميزة تحديثات سهلة البرامج الثابتة مباشرة على الدائرة دون الحاجة إلى إزالة الجهاز وتبسيط الصيانة والترقيات.

• macrocells المحسنة: مزودة بـ 384 macrocells ، كل منها قادر على تسجيل الدخول ، إعادة تعيين ، مسبق ، وتمكين الساعة.يوفر هذا الترتيب مرونة ودقة واسعة في إدارة العمليات المنطقية المعقدة لتصميمات المنطق الرقمية المخصصة.

• دعم I/O متعدد الاستخدامات: يضم CPLD 192 دبابيس الإدخال/الإخراج المتوافقة مع معايير الجهد المتعددة ، بما في ذلك 3.3V و 2.5V و 1.8V LVCMOS.كما يدعم مدخلات 5V التي تتحمل ، مما يعزز التوافق مع الأنظمة القديمة القديمة والنظم الإيكولوجية الرقمية المختلفة.

• استهلاك الطاقة المنخفض: إنه مصمم للعمل بكفاءة ضمن نطاق الجهد الأساسي من 1.65 فولت إلى 1.95 فولت ، مما يجعله خيارًا ممتازًا للتطبيقات التي تكون فيها كفاءة الطاقة مطلوبة.يساعد استهلاك الطاقة المنخفض في تقليل الإخراج الحراري وتعزيز موثوقية النظام.

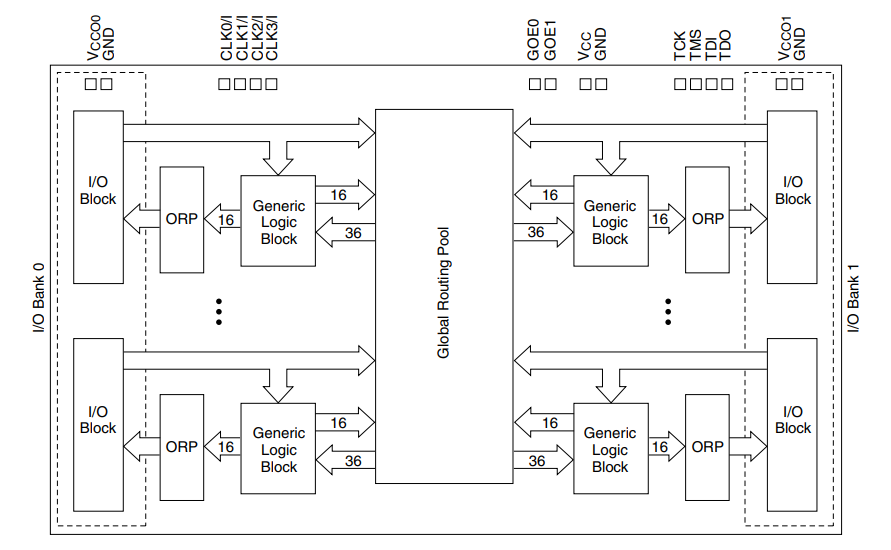

LC4384C-75FTN256C مخطط كتلة

ال LC4384C-75FTN256C مخطط كتلة يوضح الهيكل الداخلي لجهاز منطقي قابل للبرمجة.يتم تنظيمه حول مجموعة التوجيه العالمية المركزية (GRP) التي تربط جميع أجزاء الجهاز ، مما يضمن الاتصال السريع والمرن بين المكونات.على كل جانب من المخطط ، توجد بنوك I/O (I/O Bank 0 و I/O Bank 1) ، والتي تتعامل مع إشارات الإدخال والإخراج من وإلى الجهاز.ترتبط هذه البنوك بتجمعات توجيه الإخراج (ORP) ، والتي تدير تدفق البيانات بين كتل الإدخال/الإخراج وكتل المنطق العامة (GLBs).الكتل المنطقية العامة (GLBs) هي وحدات المعالجة الرئيسية التي تؤدي عمليات المنطق.يتم ربطها بـ ORPs للإدخال والمخرجات وتوصيلها بـ GRP للتواصل مع GLBs الأخرى ، مما يسمح بإنشاء وظائف منطقية معقدة.في الجزء العلوي ، يعرض الرسم البياني مدخلات الساعة والتحكم في إدارة التوقيت وتشغيل الجهاز ، بما في ذلك إشارات الساعة المتعددة ومدخلات JTAG للبرمجة والاختبار.يوضح الرسم التخطيطي كيف تم تصميم الجهاز لتطبيق المنطق المرن مع اتصالات عالية السرعة وتوجيه إشارة فعال.

LC4384C-75FTN256C المواصفات

يكتب	المعلمة
الشركة المصنعة	شعرية Semiconductor Corporation
مسلسل	ISPMACH® 4000C
التغليف	صينية
حالة الجزء	عفا عليها الزمن
نوع قابل للبرمجة	في النظام قابل للبرمجة
تأخير وقت TPD (1) كحد أقصى	7.5 ns
إمداد الجهد - داخلي	1.65V ~ 1.95V
عدد العناصر/الكتل المنطقية	24
عدد macrocells	384
عدد i/o	192
درجة حرارة التشغيل	0 درجة مئوية ~ 90 درجة مئوية (TJ)
نوع التثبيت	جبل السطح
حزمة / حالة	256 رطل
حزمة جهاز المورد	256-FTBGA (17x17)
رقم المنتج الأساسي	LC4384

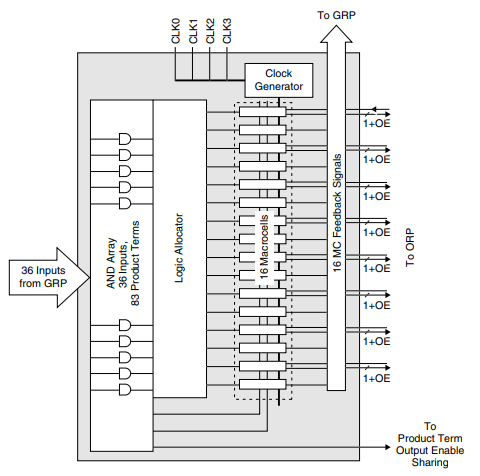

LC4384C-75FTN256C كتلة المنطق العام

ال كتلة المنطق العام (GLB) التابع LC4384C-75FTN256C يعالج العمليات المنطقية باستخدام تصميم مرن وفعال.يتلقى 36 مدخلًا من مجموعة التوجيه العالمية (GRP) ، والتي يتم دمجها باستخدام AN و Array لتشكيل 83 مصطلحات المنتج.مصطلحات المنتج هذه هي مجموعات منطقية أساسية تتم إدارتها بواسطة مخصص المنطق.يوزع مخصص المنطق هذه مصطلحات المنتجات على 16 macrocells ، والتي هي وحدات المعالجة الرئيسية.تؤدي هذه macrocells وظائف المنطق ، بما في ذلك العمليات التوافقية والتسلسل.يتم مزامنتها بواسطة مولد ساعة باستخدام أربع إشارات على مدار الساعة (CLK0 إلى CLK3) ، مما يتيح التحكم الدقيق في التوقيت.يمكن لكل macrocell إرسال إخراجها مرة أخرى إلى GRP أو إلى تجمع توجيه الإخراج (ORP) لمزيد من المعالجة.إنهم يدعمون ردود الفعل لتنفيذ آلات الحالة المعقدة والدوائر المتسلسلة.يعد تصميم GLB مرنًا للغاية ، مما يتيح وظائف منطقية معقدة مع تحكم فعال في التوجيه والتوقيت ، وهو مناسب للتصميمات الرقمية المتقدمة.

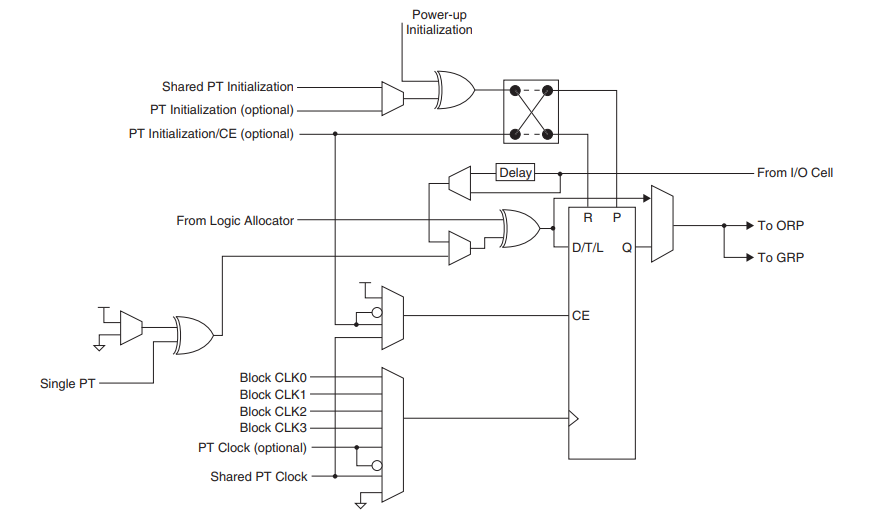

LC4384C-75FTN256C MACROCELL

ال ماكروسيل التابع LC4384C-75FTN256C تم تصميمه لمعالجة المنطق المرنة والفعالة.يتلقى مدخلات من مخصص المنطق ويمكن تهيئته باستخدام طرق مختلفة ، بما في ذلك تهيئة PT المشتركة وتهيئة الطاقة ، مما يضمن حالة بدء معروفة.يدعم Macrocell مصادر ساعة متعددة مثل Clock Clocks (CLK0 إلى CLK3) و PT Clock و PT Clock المشتركة ، مع تعدد الإرسال على مدار الساعة لتحديد المصدر المناسب للتحكم في التوقيت الدقيق.في جوهره ، تعمل Flip-Flop D/T/L في أوضاع مختلفة ، D (البيانات) ، T (التبديل) ، أو L (المزلاج) وتتميز بإدخال تمكين على مدار الساعة (CE) للتسجيل الشرطي.يمكن توجيه المخرجات من macrocell إلى تجمع توجيه الإخراج (ORP) للاتصالات الخارجية أو تجمع التوجيه العالمي (GRP) للتغذية المرتدة الداخلية ، مما يسمح بوظائف المنطق المعقدة وتوجيه الإشارة الفعال.يضمن عنصر التأخير توقيتًا مناسبًا ومحاذاة الإشارة ، مما يجعل Macrocell قابلة للتكيف بدرجة كبيرة للتصميمات الرقمية المتقدمة.

LC4384C-75FTN256C تطبيقات

تطبيقات المنطق الرقمي

يتفوق هذا CPLD في التعامل مع وظائف المنطق المخصص ، مثل آلات الحالة ومنطق الغراء ، مما يوفر حلاً مرنًا لإنشاء واجهات ومسارات رقمية مخصصة.إن قدرتها على إدارة الدوائر المنطقية المعقدة تجعلها خيارًا أساسيًا لتبسيط وظائف الأجهزة.

تصاميم متحكم وتصميمات النظام (SOC)

يعزز LC4384C-75FTN256C أنظمة متحكم من خلال تقديم منطق إضافي لدعم الوظائف المتزايدة.يمكن أن يكون بمثابة مكون في تصميمات SOC ، حيث يلزم دمج أجهزة متعددة على شريحة واحدة ، وبالتالي المساعدة في تقليل تكاليف النظام الإجمالية واستهلاك الطاقة.

أنظمة مضمنة

بفضل قابلية البرمجة في النظام وقدرات I/O متعددة الجهد ، فإن هذا الجهاز مناسب تمامًا للأنظمة المضمنة.يسمح بالتحديثات والتعديلات على أساس النحيل دون الحاجة إلى أوقات فترات واسعة ، مما يجعلها مثالية للتطبيقات التي تتطلب موثوقية عالية وقدرة على التكيف.

أنظمة الرقابة الصناعية

في البيئات الصناعية ، يساهم LC4384C-75FTN256C في الأتمتة والتحكم في العملية.يضمن تصميمه القوي تشغيلًا موثوقًا به في ظل ظروف صعبة ، مما يجعلها مكونًا مهمًا لإدارة العمليات الصناعية المعقدة والآلات.

إلكترونيات السيارات

إن استهلاك الطاقة المنخفض للطاقة وإمكانيات معالجة البيانات عالية السرعة تجعله خيارًا ممتازًا لإلكترونيات السيارات.يتم استخدامه في التطبيقات التي تتراوح من وحدات التحكم في المركبات إلى أنظمة المعلومات والترفيه المتقدمة ، مما يساعد على تعزيز ميزات الأداء والسلامة في المركبات الحديثة.

معالجة الفيديو والصور

بفضل قدرتها على معالجة الإشارات عالية السرعة بكفاءة ، يتم استخدام LC4384C-75FTN256C في مهام معالجة الفيديو والصور.وهو يدعم أنشطة مثل تحجيم الفيديو ، والتصفية ، وتحويل التنسيق لتطبيقات وأجهزة الوسائط المتعددة.

LC4384C-75FTN256C أجزاء مماثلة

• LC4384V-10FT256I

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C مزايا

التكوين غير المتطابق

يستفيد هذا CPLD من الذاكرة الداخلية غير المتطايرة ، مما يسهل الوظائف الفورية عند التشغيل دون الاعتماد على مصادر التكوين الخارجية.لا تعمل هذه القدرة المتأصلة على تبسيط عملية التصميم الكلية من خلال القضاء على الحاجة إلى مكونات ذاكرة إضافية غير متطايرة ، بل تزيد أيضًا من موثوقية النظام عن طريق تقليل نقاط الفشل المحتملة.

التوقيت الحتمي

يوفر الجهاز تأخيرات انتشار متسقة ويمكن التنبؤ بها ، وهي ميزة للتطبيقات التي تتطلب تحكمًا دقيقًا في التوقيت.يضمن هذا التوقيت الحتمي مزامنة جميع عمليات المنطق بدقة ، مما يجعل LC4384C-75FTN256C مثاليًا لإدارة المهام الحساسة للوقت في الدوائر الرقمية.

عملية تصميم مبسطة

على عكس FPGAs ، والتي يمكن أن تتطلب البرمجة والتكوين المعقدة ، فإن LC4384C-75FTN256C تفتخر بنهج تصميم أكثر وضوحًا.بنية المنطق المركزي تسهل تنفيذ أسهل من منطق التحكم وآلات الدولة ، مما يقلل من وقت التطوير وتبسيط منحنى التعلم.

كفاءة الطاقة

تم تصميم LC4384C-75FTN256C للاستهلاك LC4384C-75FTN256C بكفاءة ضمن نطاق الجهد الأساسي من 1.65 فولت إلى 1.95 فولت.تجعل كفاءة الطاقة هذه مناسبة للتطبيقات التي تعمل بالبطاريات أو الحساسة للطاقة ، مما يساعد على توسيع طول عمر الجهاز وتقليل تكاليف الطاقة.

قدرات I/O قوية

مع 192 دبابيس I/O قابلة للبرمجة تدعم معايير الجهد المتعددة ، توفر LC4384C-75FTN256C مرونة واسعة في التواصل.تتيح لها هذه الإمكانية الاندماج بسهولة مع مجموعة متنوعة من المكونات الرقمية والتناظرية ، مما يعزز قابلية الاستخدام عبر منصات وتقنيات متعددة.

أداء عالي السرعة

تتيح القدرة على العمل بترددات تصل إلى 178.57 ميجاهرتز LC4384C-75FTN256C للتعامل مع معالجة البيانات عالية السرعة ومتطلبات الإنتاجية.هذا يجعلها خيارًا ممتازًا للتطبيقات التي تتضمن معالجة البيانات السريعة ومتطلبات المعالجة في الوقت الفعلي.

LC4384C-75FTN256C أبعاد التغليف

أبعاد التغليف لـ LC4384C-75FTN256C:

المعلمة	البعد (مم)
حجم الجسم	17 × 17
كرة الكرة	0.8
عدد الكرة	256

LC4384C-75FTN256C الشركة المصنعة

شركة Lattice Semiconductor Corporation ، ومقرها في هيلزبورو ، أوريغون ، هي الشركة المصنعة لمكون LC4384C-75FTN256C ، وهو مكون بارز FPGA (مجموعة بوابة قابلة للبرمجة الميدانية) المعروف بتكوينه وتنوعه في مختلف التطبيقات.أنشئت شعرية أشباه الموصلات في عام 1983 ، وقد نحت مكانة في صناعة أشباه الموصلات من خلال التخصص في حلول منخفضة الطاقة وصغيرة الشكل وقابلة للتخصيص التي تلبي مجموعة واسعة من احتياجات السوق ، من الإلكترونيات إلى التطبيقات الصناعية.يجسد LC4384C-75FTN256C ، وهو جزء من تشكيلة منتجاتها الواسعة ، التزامهم بتوفير أجهزة منطقية قابلة للبرمجة متقدمة تدعم الأنظمة الرقمية المعقدة مع التركيز على الابتكار والكفاءة.

خاتمة

يعرض LC4384C-75FTN256C تفاني أشباه الموصلات في مجال الشبكة في مجال أشباه الموصلات.تم تجهيز هذا الجهاز لمهام التصميم التفصيلية مع خيارات الإدخال/الإخراج المرنة والهياكل الداخلية المتقدمة.إنه مثالي للاستخدام في مجالات مختلفة مثل الأنظمة الصناعية وإلكترونيات السيارات ومعالجة الفيديو ، لأنه يعالج البيانات بسرعة ويمكن تكييفه بسهولة مع احتياجات مختلفة.يسلط هذا الدليل الضوء على قدرة الجهاز على التعامل مع المهام الرقمية المعقدة بسلاسة وتحسين وظائف النظام الكلي ، مما يثبت أنه أداة مهمة في الأجهزة المنطقية القابلة للبرمجة.

ورقة البيانات pdf

LC4384C-75FTN256C أوراق البيانات:

ISPMACH 4000V ، B ، C ، Z Family.pdf
