دليل مقارنة LGA وBGA لتصميم الأنظمة الإلكترونية

في هذه المقالة، ستتعرف على الاختلافات الرئيسية بين حزم LGA (Land Grid Array) وBGA (Ball Grid Array).سوف تفهم كيفية إنشاء كل حزمة، وكيفية توصيلها بلوحة PCB، وأين يتم استخدامها بشكل شائع.يقارن المحتوى أيضًا هيكلها وأدائها ومزاياها وعيوبها العملية.وفي النهاية، ستعرف كيفية اختيار الحزمة المناسبة بناءً على احتياجات التصميم الخاصة بك.

كتالوج

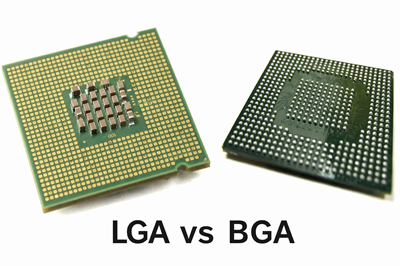

الشكل 1. نظرة عامة على LGA وBGA

ما هو LGA (مصفوفة الشبكة الأرضية)؟

الشكل 2. حزمة LGA

LGA (Land Grid Array) هو نوع من حزم IC حيث توجد منصات موصلة مسطحة، تسمى الأراضي، في الجزء السفلي من المكون بدلاً من الدبابيس أو كرات اللحام.تتلامس هذه الأراضي مع المسامير المحملة بنابض في مقبس على PCB، مما يؤدي إلى إنشاء اتصال كهربائي دون لحام دائم.يستخدم هذا التصميم على نطاق واسع في وحدات المعالجة المركزية والمعالجات عالية الأداء لأنه يتيح سهولة التثبيت والاستبدال.لا تحتوي الحزمة نفسها على عناصر لحام، لذلك يتم تحديد الاتصال النهائي بواسطة واجهة المقبس بدلاً من الشريحة.يعمل هذا الهيكل أيضًا على تبسيط الفحص البصري حيث يمكن الوصول إلى جهات الاتصال على السطح.

ما هو BGA (مصفوفة شبكة الكرة)؟

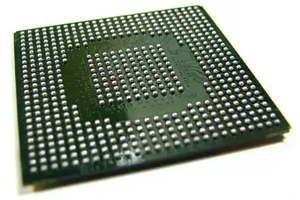

الشكل 3. حزمة بغا

BGA (Ball Grid Array) عبارة عن حزمة مثبتة على السطح تستخدم مجموعة من كرات اللحام الصغيرة الموجودة على الجانب السفلي من الشريحة لتشكيل توصيلات كهربائية.أثناء التجميع، تذوب كرات اللحام هذه في عملية إعادة التدفق وترتبط مباشرة بالوسادات الموجودة على PCB، مما يؤدي إلى إنشاء وصلات دائمة.تتيح طريقة التغليف هذه تصميمًا مضغوطًا يحتوي على عدد كبير من الوصلات البينية في مساحة صغيرة.تُستخدم حزم BGA بشكل شائع في الإلكترونيات عالية الكثافة مثل الهواتف الذكية ووحدات معالجة الرسومات والأنظمة المدمجة.تساعد كرات اللحام أيضًا في توزيع الضغط الميكانيكي عبر العبوة أثناء التشغيل.

LGA vs BGA: الاختلافات المادية والهيكلية

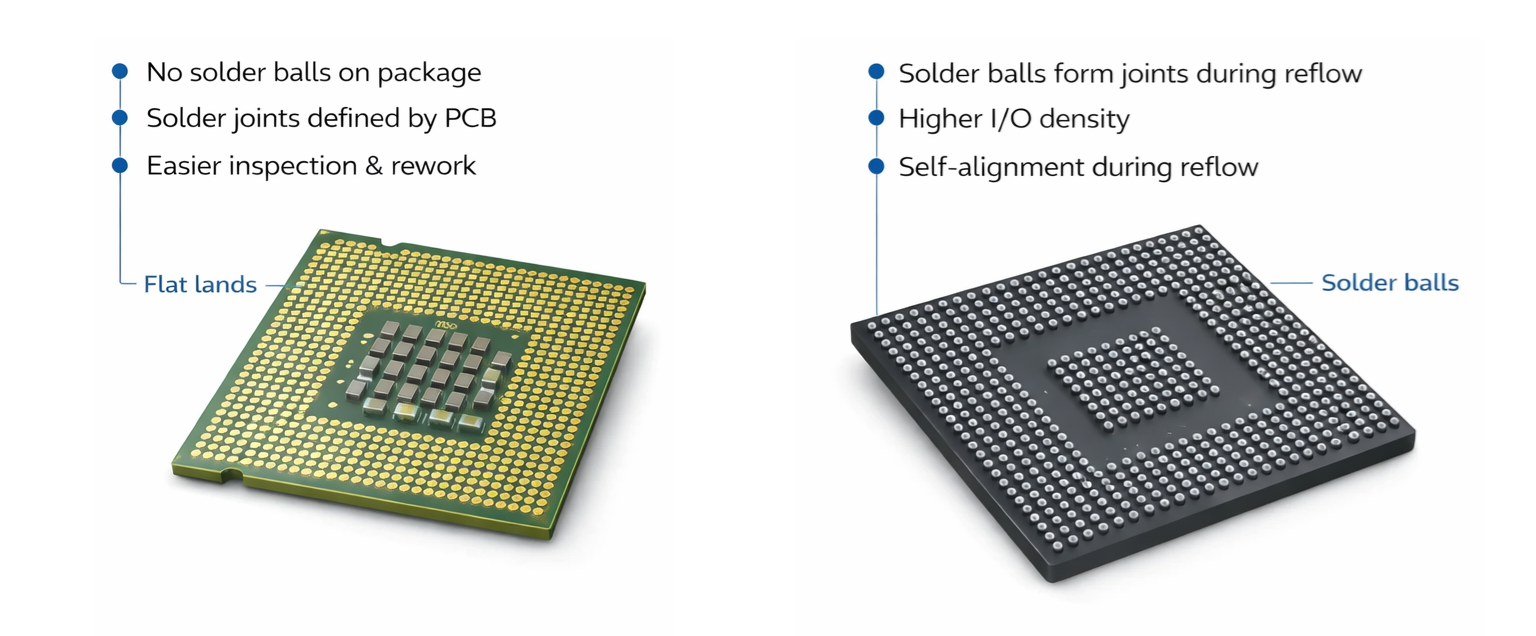

الشكل 4. المقارنة الهيكلية

تستخدم حزم LGA أراض معدنية مسطحة مرتبة في شبكة على الجانب السفلي من الشريحة، والتي تتماشى مع المسامير المقابلة في المقبس.تتطلب هذه العبوات نظام احتجاز ميكانيكي، مثل المقبس وآلية القفل، للحفاظ على ضغط الاتصال الموثوق.إن عدم وجود كرات اللحام يعني أن الشريحة نفسها لا ترتبط مباشرة بلوحة PCB، مما يجعلها قابلة للإزالة وقابلة لإعادة الاستخدام.يتم تحديد التخطيط من خلال منصات الاتصال المكشوفة التي تكون مرئية بوضوح ويمكن الوصول إليها للفحص.في المقابل، تعتمد طريقة التركيب على المحاذاة الدقيقة داخل المقبس بدلاً من توصيل اللحام.كما هو موضح في الشكل، فإن سطح اللوحة المسطح والموحد يميز LGA عن أنواع العبوات الأخرى.

من ناحية أخرى، تتميز حزم BGA بمجموعة من كرات اللحام التي تعمل كوصلات كهربائية ومثبتات ميكانيكية.يتم ربط كرات اللحام هذه مسبقًا بالعبوة وتذوب أثناء عملية إعادة التدفق لتكوين وصلات دائمة مع PCB.على عكس LGA، يتم تركيب مكونات BGA مباشرة على اللوحة بدون مقبس، مما يجعلها غير قابلة للإزالة بدون معدات إعادة صياغة متخصصة.يتم إخفاء التوصيلات أسفل العبوة، مما يجعل الفحص البصري أكثر صعوبة.تسمح شبكة كرات اللحام أيضًا بتباعد أكثر إحكامًا وعدد الدبوس الأعلى ضمن نفس البصمة.كما هو موضح في الشكل، فإن الاتصالات الكروية المرتفعة تميز بوضوح هيكل BGA عن الأراضي المسطحة لـ LGA.

LGA vs BGA: الأداء الحراري والكهربائي

الأداء الجانب	LGA (الشبكة الأرضية صفيف)	BGA (شبكة الكرة صفيف)
الحرارية تبديد	نقل الحرارة يعتمد على اتصال المقبس وكفاءة المبدد الحراري؛أقل مباشرة قليلا المسار الحراري	لحام مباشر يعمل الاتصال بثنائي الفينيل متعدد الكلور على تحسين توصيل الحرارة وكفاءة النشر
الحرارية المقاومة (θJA)	أعلى عادة بسبب طبقات الواجهة بين الحزمة وثنائي الفينيل متعدد الكلور	انخفاض الحرارية المقاومة بسبب الارتباط المباشر ومسار أفضل لتدفق الحرارة
الحرارة توحيد التوزيع	قد يكون متفاوتا انتقال الحرارة اعتمادا على توزيع ضغط الاتصال	أكثر موحدة توزيع الحرارة عبر وصلات اللحام وثنائي الفينيل متعدد الكلور
سلامة الإشارة	أطول قليلا قد يؤدي مسار الإشارة عبر المقبس إلى حدوث اختلاف في المعاوقة	قصيرة ومباشرة تعمل الاتصالات على تقليل فقدان الإشارة وتحسين السلامة
طفيلية الحث	أعلى بسبب دبابيس المقبس وواجهة الاتصال	أقل بسبب وصلات كرة اللحام المدمجة
الكهربائية المقاومة	يختلف تبعا على ضغط الاتصال ونظافة دبابيس المقبس	منخفضة ومستقرة بسبب وصلات اللحام المعدنية الدائمة
تسليم الطاقة الكفاءة	جيد ولكن يعتمد على جودة المقبس واتساق الاتصال	أكثر كفاءة بسبب مسارات المقاومة المنخفضة والاتصالات المستقرة
عالية التردد الأداء	قد تجربة تدهور بسيط في الإشارة عند الترددات العالية جدًا	أكثر ملاءمة لتصميمات الترددات اللاسلكية والتصميمات عالية السرعة نظرًا لطول مسار الإشارة الأدنى
الكهرومغناطيسية الأداء	أعلى قليلا مخاطر EMI بسبب مسارات التوصيل البيني الأطول	انخفاض EMI بسبب تصميم مضغوط وحلقات كهربائية أقصر
الموثوقية تحت الحمل	الأداء قد تختلف مع مرور الوقت بسبب التآكل أو التلوث في ملامسات المقبس	مستقر للغاية الأداء مع مرور الوقت بسبب وصلات اللحام الثابتة

مزايا وعيوب LGA

مزايا LGA

• يتيح سهولة التركيب والاستبدال بدون لحام، مما يجعله مثاليًا للأنظمة القابلة للترقية.

• يبسط الفحص والصيانة حيث أن جهات الاتصال مكشوفة ويمكن الوصول إليها.

• يقلل من خطر تلف العبوة أثناء المناولة بسبب عدم وجود دبابيس هشة على الشريحة.

• يدعم أعداد الدبوس العالية مع الحفاظ على الموثوقية الميكانيكية من خلال تصميم المقبس.

عيوب LGA

• يتطلب مأخذ توصيل، مما يزيد من تكلفة النظام الإجمالية وتعقيد اللوحة.

• تعتمد موثوقية الاتصال على الضغط المستمر وحالة المقبس.

• مساحة ميكانيكية أكبر مقارنة بالعبوات المثبتة مباشرة.

• عرضة لمشاكل الاتصال في حالة حدوث تلوث أو اختلال.

مزايا وعيوب بغا

مزايا بغا

• تمكين كثافة الإدخال/الإخراج العالية جدًا في مساحة صغيرة للإلكترونيات الحديثة.

• يوفر توصيلات ميكانيكية وكهربائية قوية من خلال وصلات اللحام.

• تحسين الأداء الكهربائي من خلال مسارات إشارة أقصر ومحاثة أقل.

• يدعم النقل الحراري الفعال من خلال مرفق ثنائي الفينيل متعدد الكلور المباشر.

عيوب بغا

• من الصعب فحص وصلات اللحام لأنها مخفية أسفل العبوة.

• يتطلب معدات متخصصة لعمليات التجميع وإعادة العمل.

• لا يمكن استبداله بسهولة بمجرد لحامه على لوحة PCB.

• قد يكون من الصعب اكتشاف عيوب التصنيع مثل فراغات اللحام أو الجسور.

كيفية الاختيار بين حزم LGA وBGA؟

1. تحديد متطلبات إمكانية الخدمة

إذا كان منتجك يتطلب ترقيات سهلة أو استبدالًا ميدانيًا، فعادةً ما يكون LGA أكثر ملاءمة لأنه يسمح بالتثبيت غير الدائم.وهذا مهم بشكل خاص في أنظمة مثل أجهزة الكمبيوتر المكتبية أو الخوادم حيث قد تحتاج إلى تبديل المكونات.على النقيض من ذلك، فإن BGA مخصص للتركيب الدائم وليس مصممًا للاستبدال المتكرر.ضع في اعتبارك عدد مرات إجراء الصيانة أو الترقيات خلال دورة حياة المنتج.يساعد الاختيار بناءً على إمكانية الخدمة على تقليل تكاليف التشغيل ووقت التوقف عن العمل على المدى الطويل.

2. تقييم قيود الحجم والمساحة

بالنسبة للأجهزة المدمجة مثل الهواتف الذكية أو الأنظمة المدمجة، غالبًا ما يتم تفضيل BGA نظرًا لحجمها الأصغر وكثافتها الأعلى.تتطلب LGA مساحة إضافية للمقابس وأنظمة الاحتفاظ الميكانيكية، والتي يمكن أن تزيد من حجم اللوحة.في التصميمات ذات المساحة المحدودة، يعد تقليل البصمة أمرًا جيدًا لعامل الشكل العام للمنتج.يتيح BGA تخطيطات أكثر إحكامًا واستخدامًا أكثر كفاءة لمنطقة ثنائي الفينيل متعدد الكلور.تضمن هذه الخطوة أن اختيار الحزمة الخاص بك يتوافق مع قيود التصميم الفعلي.

3. النظر في قدرات التصنيع

تلعب عملية التجميع المتوفرة لديك دورًا رئيسيًا في اختيار الحزمة.تتطلب BGA أدوات لحام وفحص يتم التحكم فيها بإعادة التدفق مثل أنظمة الأشعة السينية، والتي قد لا تكون متوفرة في جميع إعدادات التصنيع.من ناحية أخرى، تعمل LGA على تبسيط عملية التجميع باستخدام المقابس بدلاً من اللحام.قم بتقييم ما إذا كان خط الإنتاج الخاص بك يمكنه دعم تعقيد تجميع BGA.إن مطابقة نوع العبوة مع القدرة التصنيعية يؤدي إلى تجنب مخاطر الإنتاج.

4. تحليل متطلبات الأداء

غالبًا ما تستفيد التطبيقات عالية السرعة والتردد من BGA بسبب المسارات الكهربائية الأقصر وسلامة الإشارة الأفضل.لا يزال بإمكان LGA دعم التطبيقات عالية الأداء ولكنها تعتمد على جودة المقبس وتصميمه.إذا كان تطبيقك يتضمن أداءً كهربائيًا متطلبًا، يصبح اختيار الحزمة مهمًا.ضع في اعتبارك عوامل مثل سرعة الإشارة والضوضاء واستقرار توصيل الطاقة.وهذا يضمن الأداء الأمثل لحالة الاستخدام المحددة الخاصة بك.

5. تقييم قيود التكلفة

تتضمن اعتبارات الميزانية تكاليف المكونات والتكاليف على مستوى النظام.قد تزيد LGA التكلفة بسبب المقابس والأجزاء الميكانيكية، بينما يمكن أن تقلل BGA من تعقيد اللوحة ولكنها تزيد من نفقات التصنيع.يجب أن تشمل التكلفة الإجمالية التجميع والاختبار وإعادة العمل المحتملة.تقييم المفاضلات بين التكاليف الأولية والطويلة الأجل.يساعد اختيار التوازن الصحيح في الحفاظ على الربحية وقابلية التوسع.

6. تحديد احتياجات الموثوقية

بالنسبة للتطبيقات المعرضة للاهتزاز، أو التدوير الحراري، أو البيئات القاسية، غالبًا ما توفر BGA ثباتًا ميكانيكيًا أقوى بسبب التوصيلات الملحومة.يعتمد LGA على الضغط الميكانيكي، والذي قد يكون أقل قوة في ظل الظروف القاسية.تختلف متطلبات الموثوقية اعتمادًا على الصناعة، مثل صناعة السيارات أو الإلكترونيات الصناعية.ضع في اعتبارك عوامل الضغط البيئي عند اختيار الحزمة.تضمن هذه الخطوة المتانة وموثوقية المنتج على المدى الطويل.

تطبيقات حزم LGA وBGA

أمثلة على مكونات LGA

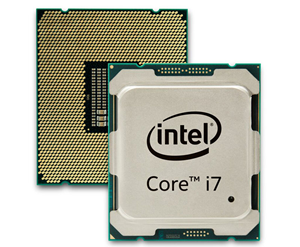

الشكل 5. أمثلة على مكونات LGA

• وحدات المعالجة المركزية لسطح المكتب والخادم - تستخدم العديد من المعالجات، مثل سلسلة Intel Core وXeon، حزمة LGA للتثبيت القائم على المقبس.وهذا يسمح بترقية أو استبدال وحدات المعالجة المركزية (CPUs) بدون لحام.يدعم التصميم أعداد الدبوس العالية المطلوبة لمهام المعالجة المعقدة.ويستخدم على نطاق واسع في أجهزة الكمبيوتر الشخصية ومراكز البيانات.

• وحدات تحكم واجهة الشبكة - تعتمد بعض وحدات تحكم Ethernet حزم LGA للسماح بالتكامل المعياري على اللوحات الأم.ويساعد ذلك على تبسيط عملية الصيانة والاستبدال في أجهزة الشبكات.تدعم الحزمة التوصيلات الكهربائية المستقرة لنقل البيانات بسرعة عالية.يوجد بشكل شائع في معدات الشبكات الخاصة بالمؤسسات.

• المرحلية لإدارة الطاقة - تستخدم بعض أجهزة التحكم في الطاقة LGA للحصول على اتصال موثوق وأداء حراري.يضمن تصميم اللوحة المسطحة اتصالاً متسقًا مع PCB أو المقبس.وتستخدم هذه المكونات في تنظيم الجهد وأنظمة توزيع الطاقة.ويدعم تصميمها التكامل الفعال على مستوى النظام.

• وحدات الترددات اللاسلكية - يتم استخدام LGA في بعض وحدات التردد اللاسلكي التي تتطلب حجمًا صغيرًا واتصالًا موثوقًا به.تدعم الحزمة التعامل مع الإشارات عالية التردد مع اتصالات مستقرة.وغالبا ما يستخدم في أجهزة الاتصالات والأنظمة اللاسلكية.يتيح الهيكل سهولة التكامل في التصميمات المعيارية.

• المعالجات المدمجة - تستخدم بعض وحدات الحوسبة المدمجة عبوات LGA لتحقيق المرونة في الأنظمة الصناعية.وهذا يتيح إجراء ترقيات وصيانة أسهل في التطبيقات طويلة العمر.تدعم الحزمة التشغيل المستقر في البيئات الخاضعة للرقابة.يستخدم عادة في أنظمة الأتمتة والتحكم.

أمثلة على مكونات BGA

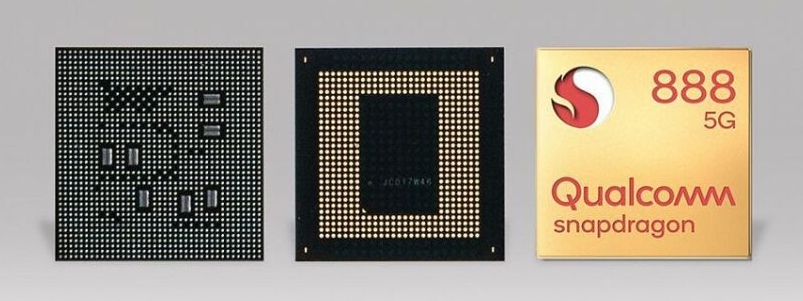

الشكل 6. أمثلة على مكونات BGA

• وحدات معالجة الرسومات (GPUs) - تستخدم وحدات معالجة الرسومات عادةً عبوات BGA لدعم كثافة الدبوس العالية ونقل البيانات بسرعة.يسمح التصميم المدمج بالتكامل مع بطاقات الرسومات وأجهزة الكمبيوتر المحمولة.تعمل التوصيلات الملحومة على تحسين الأداء والموثوقية في ظل أحمال العمل الثقيلة.هذه الحزمة مهمة لأنظمة الرسومات الحديثة عالية الأداء.

• معالجات SoC المتنقلة - تعتمد معالجات الهواتف الذكية، مثل تلك الموجودة في سلسلة Snapdragon، على تقنية BGA للحصول على تصميم مدمج وفعال.تدعم الحزمة التكامل العالي بين وحدة المعالجة المركزية (CPU) ووحدة معالجة الرسومات (GPU) وميزات الاتصال.فهو يتيح ملفات تعريف الجهاز الرفيعة وقوة المعالجة العالية.وهذا يجعلها مثالية للإلكترونيات المحمولة والمحمولة.

• مصفوفات البوابة القابلة للبرمجة ميدانيًا (FPGAs) - غالبًا ما تستخدم FPGA حزم BGA لاستيعاب أعداد كبيرة من اتصالات الإدخال/الإخراج.يدعم التصميم العمليات المنطقية المعقدة والاتصالات عالية السرعة.تُستخدم هذه المكونات في أنظمة الاتصالات والذكاء الاصطناعي ومعالجة البيانات.تضمن الحزمة أداءً مستقرًا في التطبيقات الصعبة.

• شرائح الذاكرة (DRAM/Flash) - تستخدم العديد من أجهزة الذاكرة عبوات BGA للتكديس عالي الكثافة وتخطيط PCB الفعال.تسمح المساحة الصغيرة بوضع شرائح متعددة بالقرب من بعضها البعض.يؤدي ذلك إلى تحسين أداء النظام وتقليل زمن الوصول.ويستخدم على نطاق واسع في الالكترونيات الاستهلاكية وأنظمة الحوسبة.

• شرائح وأجهزة التحكم - تستخدم شرائح اللوحة الأم ووحدات التحكم المدمجة تقنية BGA في كثير من الأحيان لإجراء اتصالات دائمة وموثوقة.تدعم الحزمة الوظائف المعقدة في مساحة صغيرة.يتم استخدامه بشكل شائع في أجهزة الكمبيوتر المحمولة والأجهزة اللوحية والأنظمة المدمجة.يضمن التصميم الاستقرار والأداء على المدى الطويل.

الاستنتاج

تختلف LGA وBGA بشكل أساسي في كيفية اتصالهما بلوحة PCB، حيث تستخدم LGA جهات اتصال قائمة على المقبس وتعتمد BGA على وصلات ملحومة.توفر LGA سهولة الاستبدال والفحص، بينما توفر BGA كثافة أعلى وأداء كهربائي أفضل واستقرارًا ميكانيكيًا أقوى.تحتوي كل حزمة على مقايضات من حيث التكلفة وقابلية التصنيع والموثوقية اعتمادًا على التطبيق.يعتمد تحديد الخيار الصحيح على الموازنة بين إمكانية الخدمة وقيود المساحة واحتياجات الأداء وقدرات الإنتاج.
